Презентация, доклад по дисциплине Метрология, стандартизация и сертификация на тему Шероховатость поверхностей

определенной (базовой) длине, называется шероховатостью поверхности.

Шероховатость поверхностей регламентируется следующими стандартами:
- ГОСТ 25142 – 82. Шероховатость поверхностей. Термины и определения.
- ГОСТ 2789 – 73. Шероховатость поверхностей. Параметры и характеристики.
- ГОСТ 2.309 – 73. Обозначения шероховатости поверхностей.

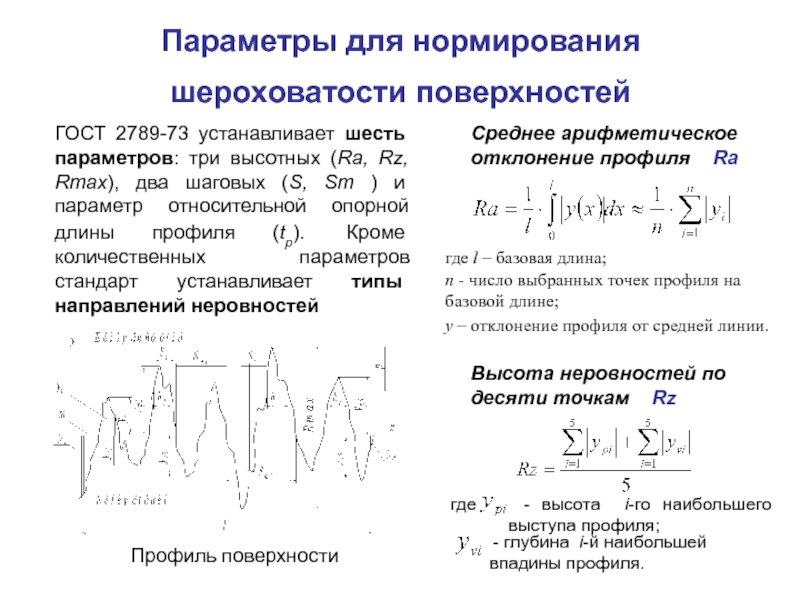

параметров: три высотных (Ra, Rz, Rmax), два шаговых (S, Sm ) и параметр относительной опорной длины профиля (tp). Кроме количественных параметров стандарт устанавливает типы направлений неровностей

Среднее арифметическое отклонение профиля Ra

Высота неровностей по десяти точкам Rz

где l – базовая длина;
n - число выбранных точек профиля на базовой длине;
y – отклонение профиля от средней линии.

где

- высота i-го наибольшего выступа профиля;

- глубина i-й наибольшей впадины профиля.

мкм

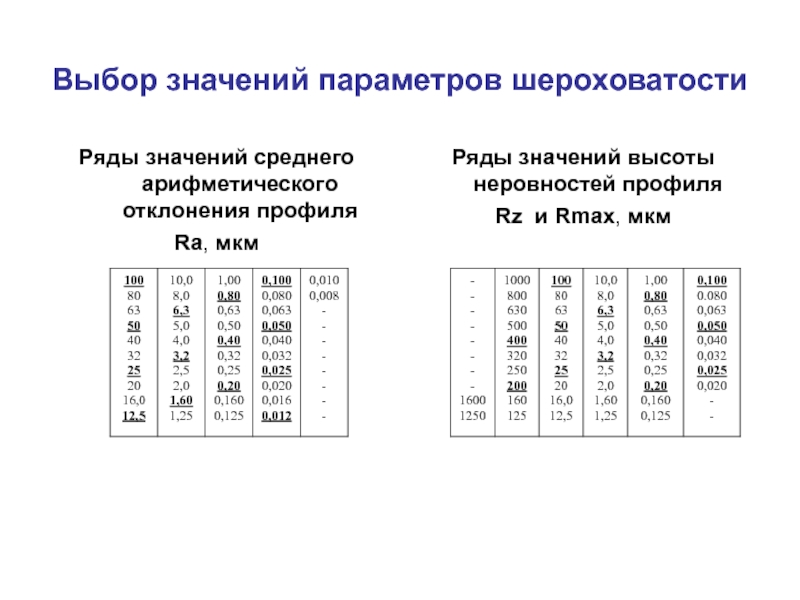

Ряды значений высоты неровностей профиля
Rz и Rmax, мкм

шероховатости наиболее предпочтителен и наиболее часто применяется. Означает, что разработчику безразличен вид обработки детали, и изготовитель может применить любой вид обработки – со снятием или без снятия материала.

- применяется для обозначения шероховатости, которая должна быть образована удалением поверхностного слоя материала каким-либо режущим инструментом

- с числовым значением (например, ) - применяется для обозначения шероховатости, которая должна быть образована без удаления слоя материала

- без числового значения – применяется для поверхностей, по данному чертежу вообще не подлежащих обработке, т. е. когда часть поверхностей находится «в состоянии поставки».

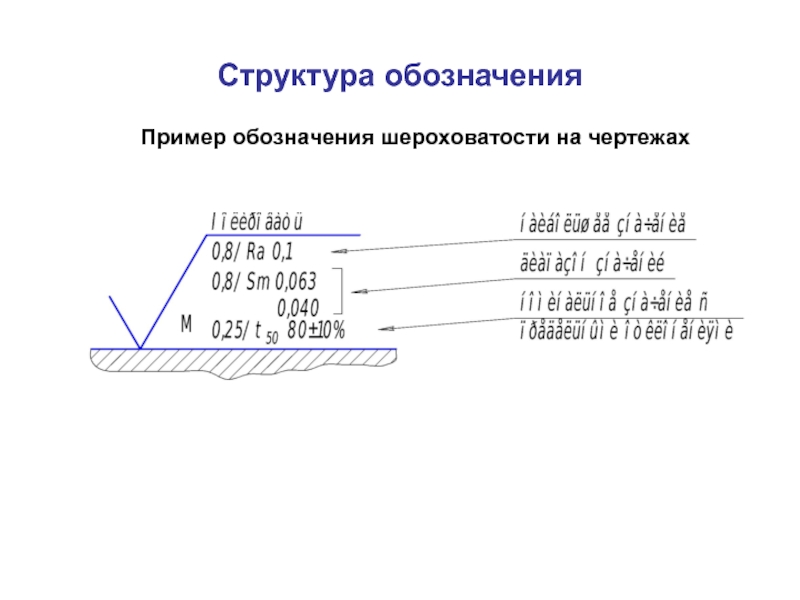

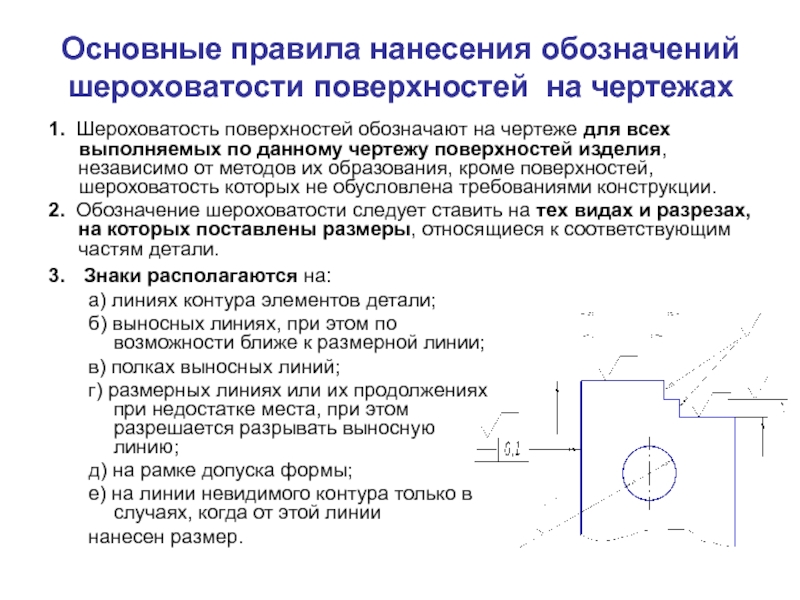

на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.
2. Обозначение шероховатости следует ставить на тех видах и разрезах, на которых поставлены размеры, относящиеся к соответствующим частям детали.

3. Знаки располагаются на:
а) линиях контура элементов детали;
б) выносных линиях, при этом по возможности ближе к размерной линии;
в) полках выносных линий;
г) размерных линиях или их продолжениях при недостатке места, при этом разрешается разрывать выносную линию;
д) на рамке допуска формы;
е) на линии невидимого контура только в случаях, когда от этой линии
нанесен размер.

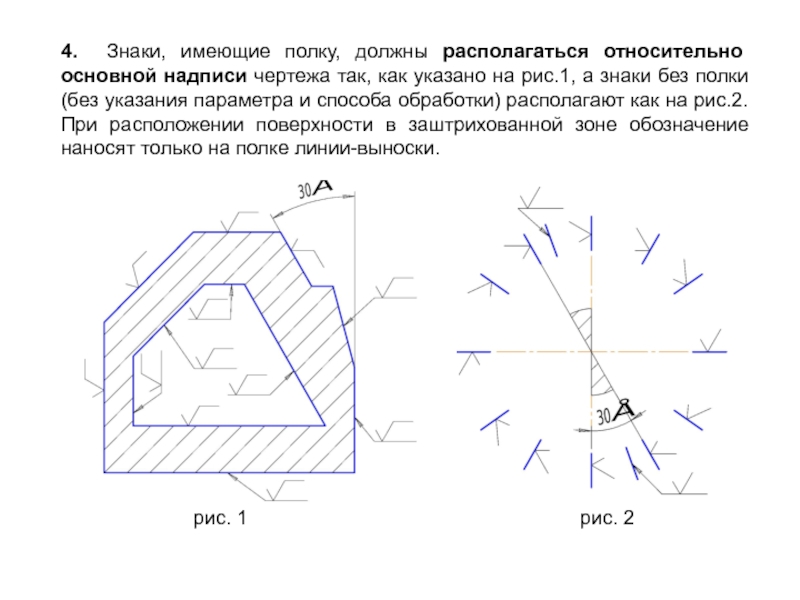

как указано на рис.1, а знаки без полки (без указания параметра и способа обработки) располагают как на рис.2. При расположении поверхности в заштрихованной зоне обозначение наносят только на полке линии-выноски.

рис. 1 рис. 2

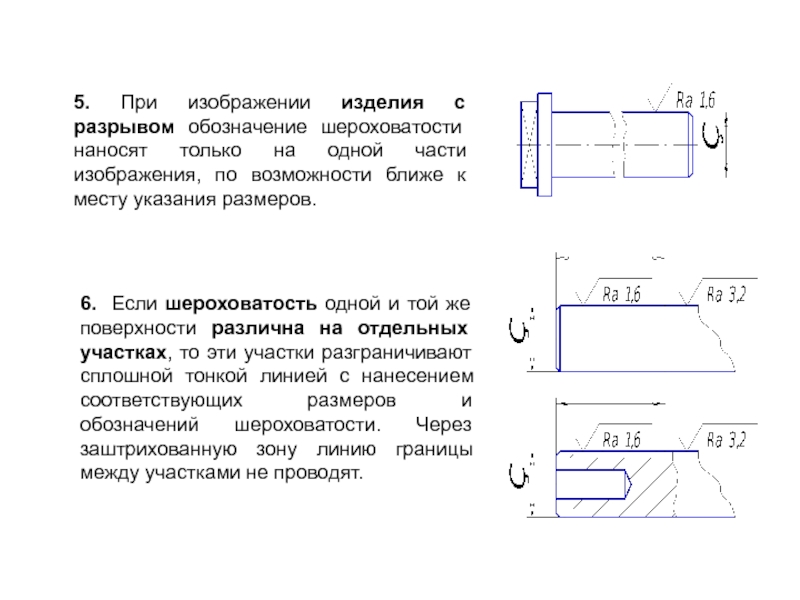

одной части изображения, по возможности ближе к месту указания размеров.

6. Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости. Через заштрихованную зону линию границы между участками не проводят.

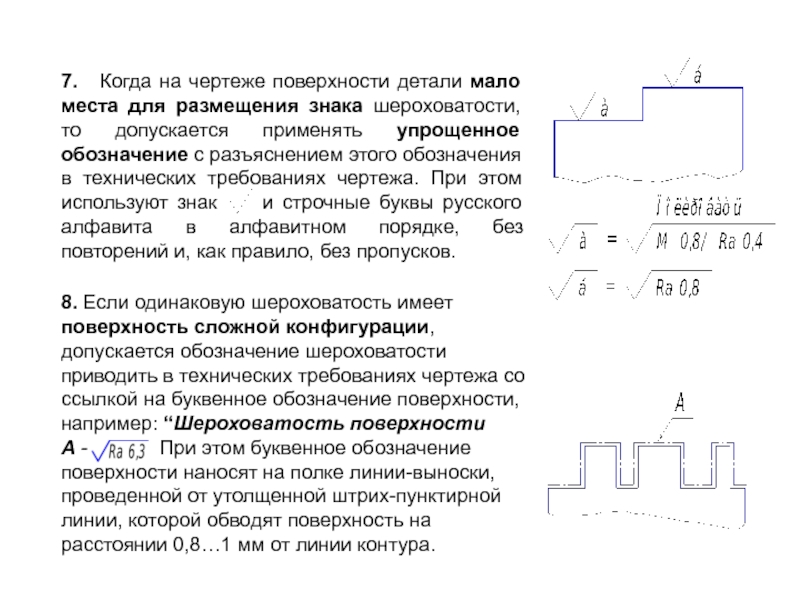

знака шероховатости, то допускается применять упрощенное обозначение с разъяснением этого обозначения в технических требованиях чертежа. При этом используют знак и строчные буквы русского алфавита в алфавитном порядке, без повторений и, как правило, без пропусков.

8. Если одинаковую шероховатость имеет поверхность сложной конфигурации, допускается обозначение шероховатости приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например: “Шероховатость поверхности
А - При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрих-пунктирной линии, которой обводят поверхность на расстоянии 0,8…1 мм от линии контура.

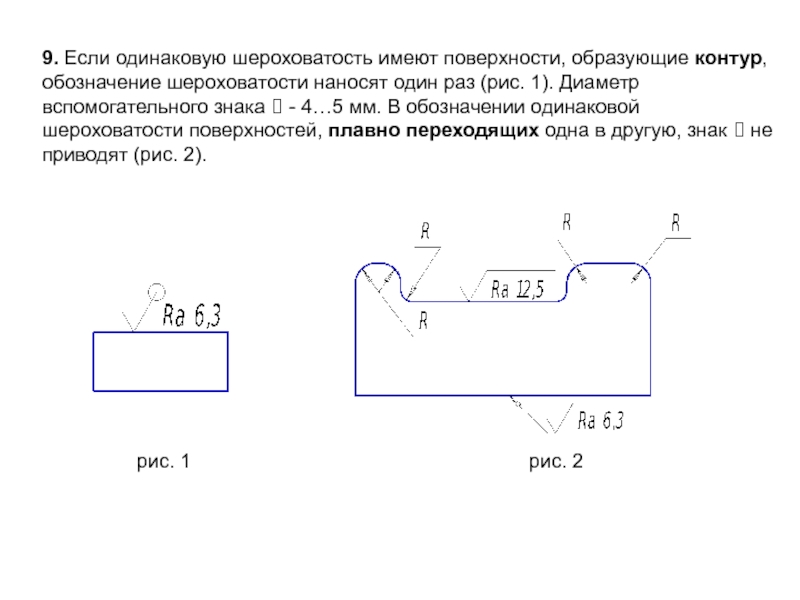

один раз (рис. 1). Диаметр вспомогательного знака  - 4…5 мм. В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак  не приводят (рис. 2).

рис. 1 рис. 2

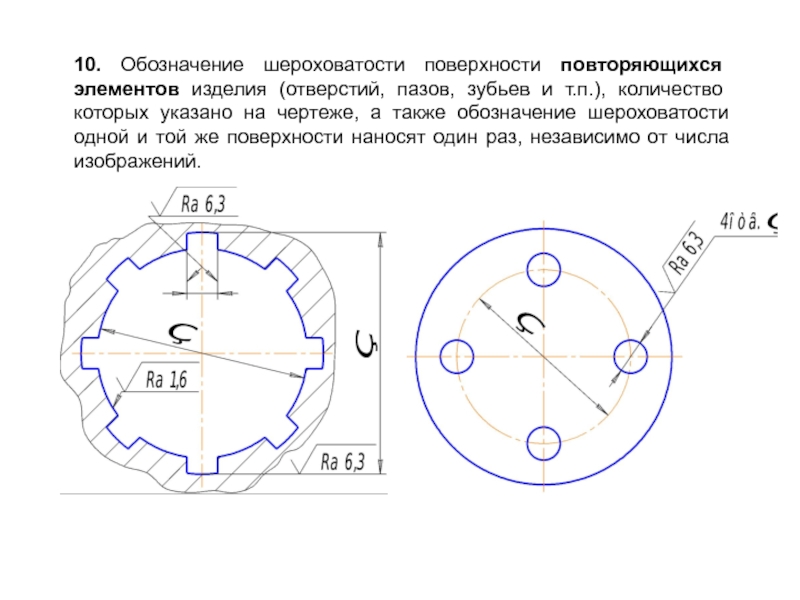

т.п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

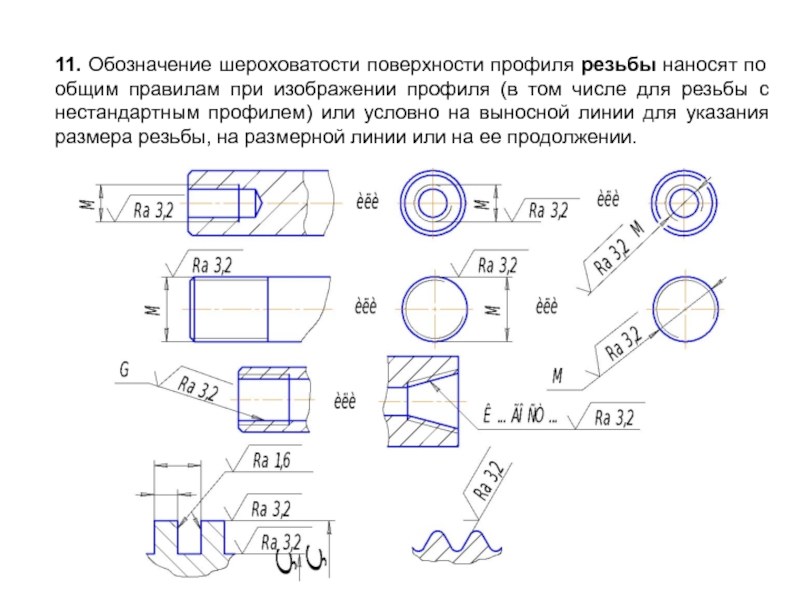

изображении профиля (в том числе для резьбы с нестандартным профилем) или условно на выносной линии для указания размера резьбы, на размерной линии или на ее продолжении.

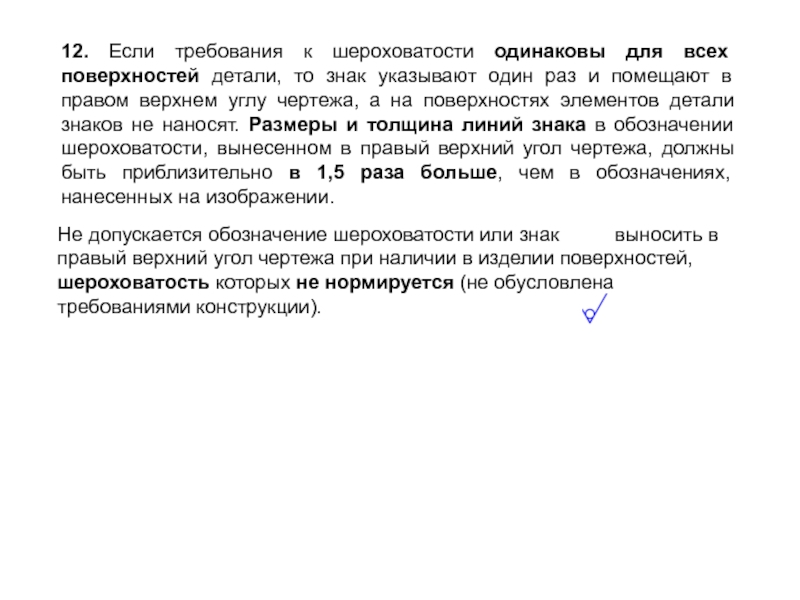

в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется (не обусловлена требованиями конструкции).

12. Если требования к шероховатости одинаковы для всех поверхностей детали, то знак указывают один раз и помещают в правом верхнем углу чертежа, а на поверхностях элементов детали знаков не наносят. Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

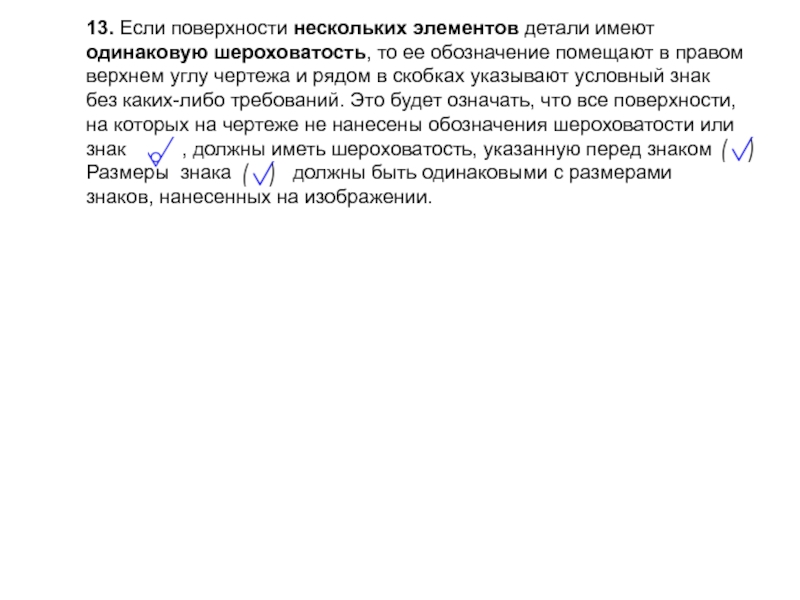

обозначение помещают в правом верхнем углу чертежа и рядом в скобках указывают условный знак без каких-либо требований. Это будет означать, что все поверхности, на которых на чертеже не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед знаком Размеры знака должны быть одинаковыми с размерами знаков, нанесенных на изображении.
