Презентация, доклад по дисциплине МДК.02.01 Монтаж электрооборудования промышленных и гражданских зданий Тема Технология монтажа распределительных устройств до 1000 В

«Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий»
Дисциплина МДК.02.01 «Монтаж электрооборудования промышленных и гражданских зданий»

Преподаватель Хохлова Т.Б.

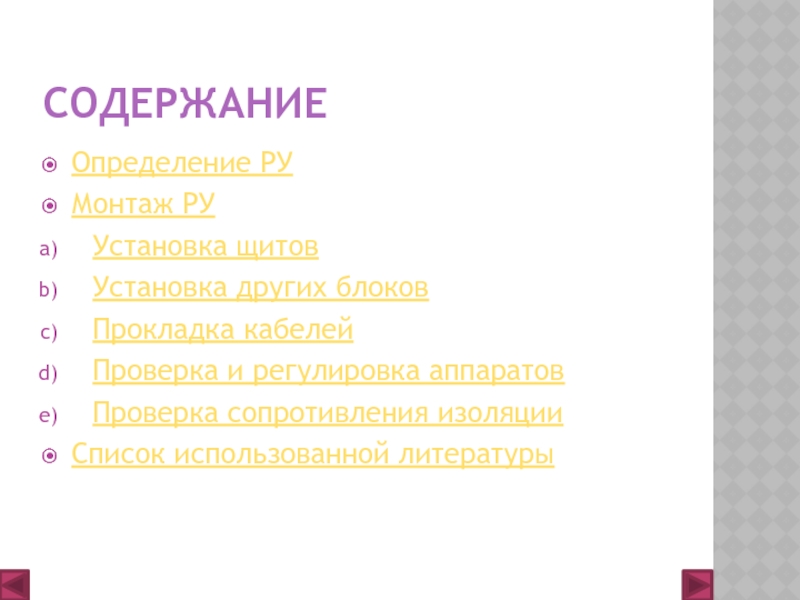

изоляции

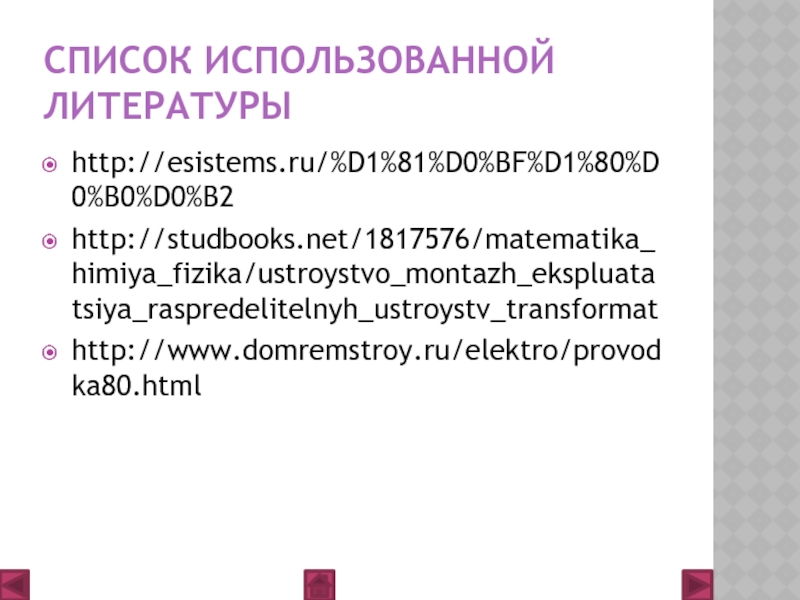

Список использованной литературы

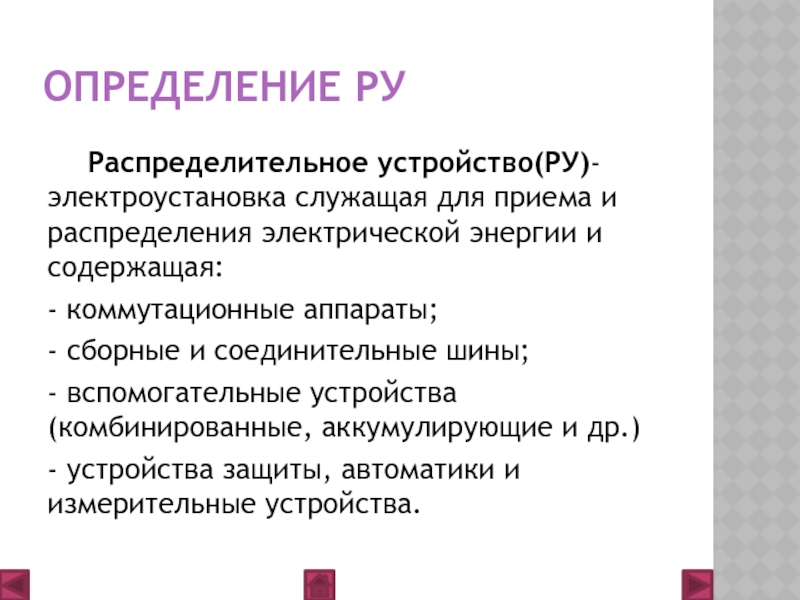

и содержащая:
- коммутационные аппараты;
- сборные и соединительные шины;
- вспомогательные устройства (комбинированные, аккумулирующие и др.)
- устройства защиты, автоматики и измерительные устройства.

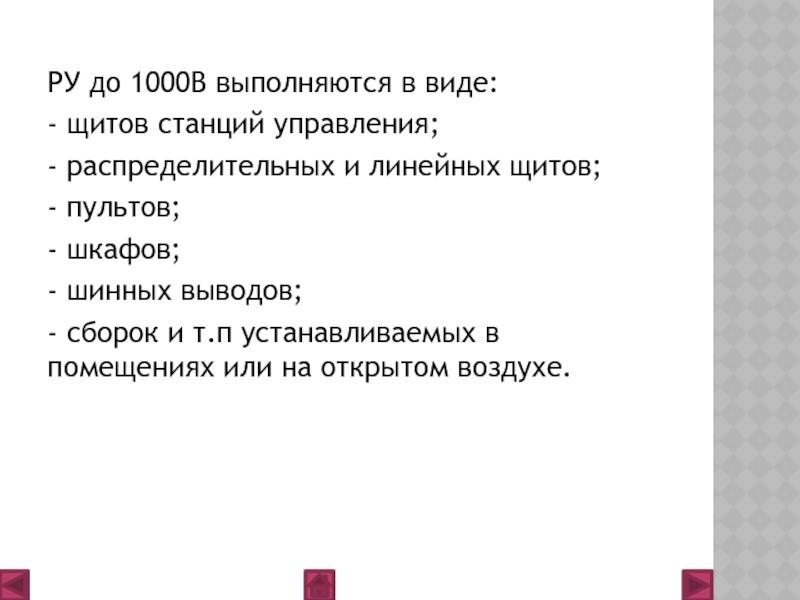

линейных щитов;
- пультов;
- шкафов;
- шинных выводов;
- сборок и т.п устанавливаемых в помещениях или на открытом воздухе.

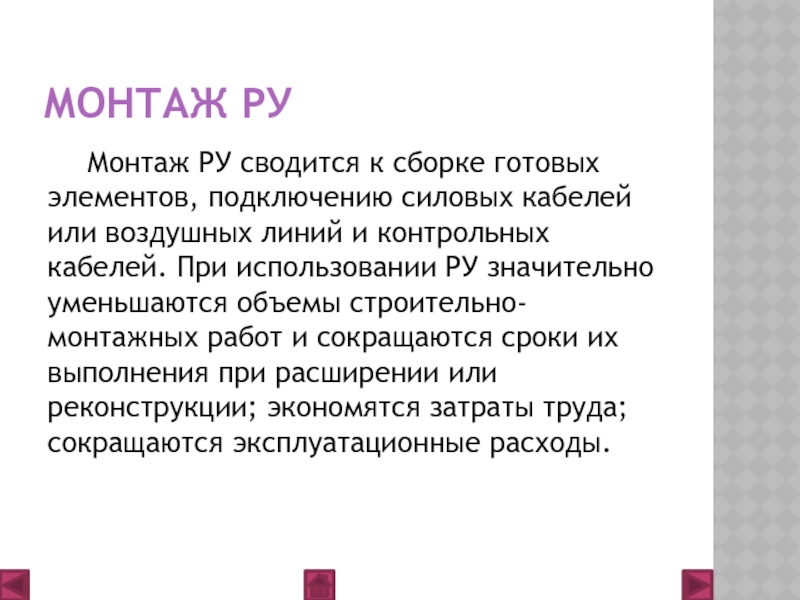

или воздушных линий и контрольных кабелей. При использовании РУ значительно уменьшаются объемы строительно-монтажных работ и сокращаются сроки их выполнения при расширении или реконструкции; экономятся затраты труда; сокращаются эксплуатационные расходы.

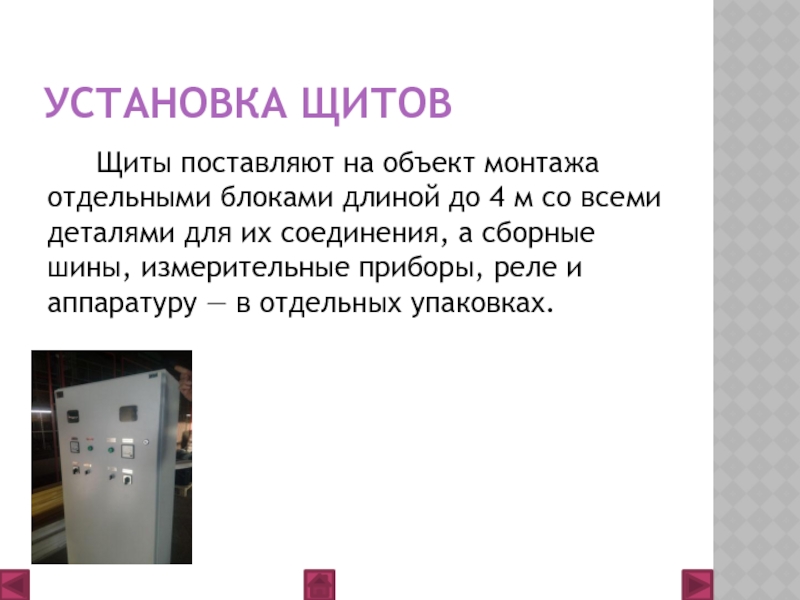

м со всеми деталями для их соединения, а сборные шины, измерительные приборы, реле и аппаратуру — в отдельных упаковках.

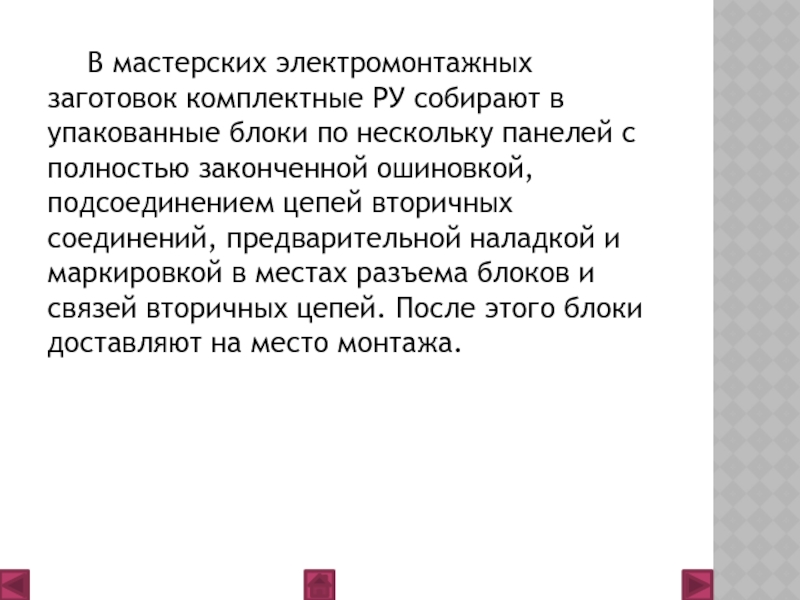

нескольку панелей с полностью законченной ошиновкой, подсоединением цепей вторичных соединений, предварительной наладкой и маркировкой в местах разъема блоков и связей вторичных цепей. После этого блоки доставляют на место монтажа.

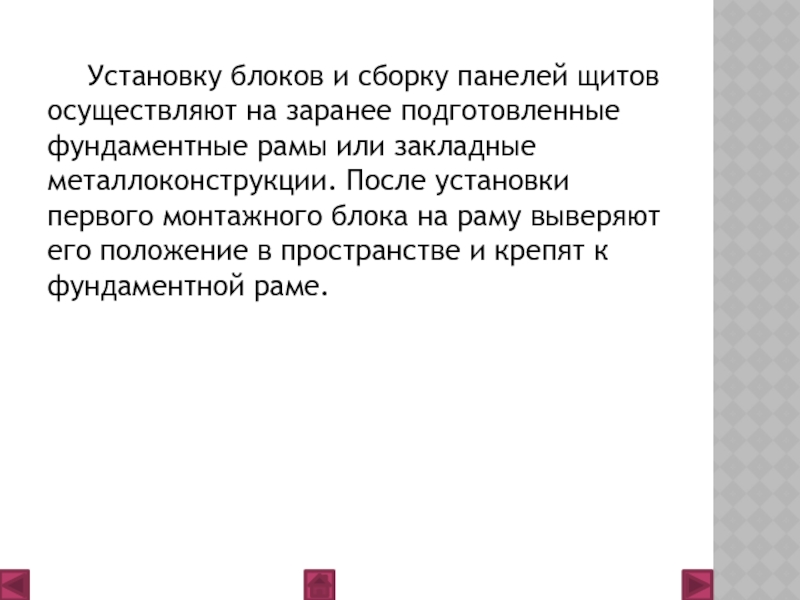

рамы или закладные металлоконструкции. После установки первого монтажного блока на раму выверяют его положение в пространстве и крепят к фундаментной раме.

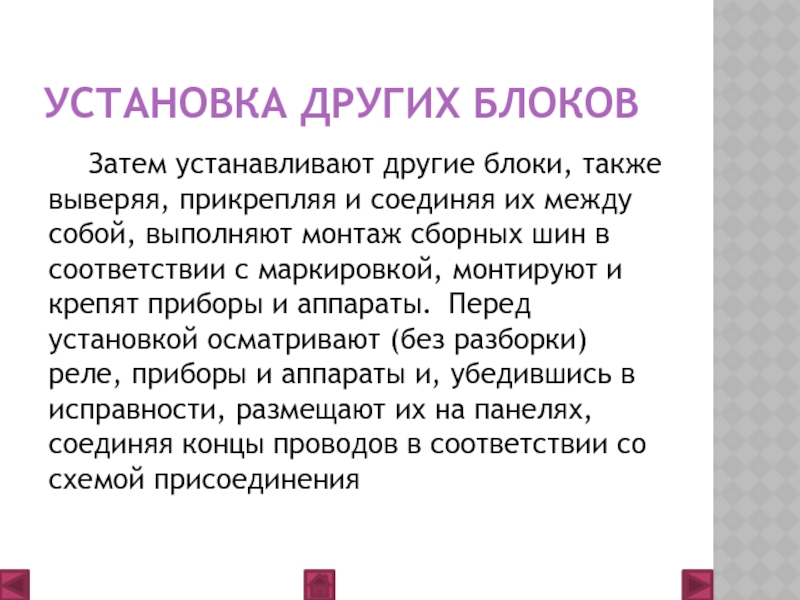

их между собой, выполняют монтаж сборных шин в соответствии с маркировкой, монтируют и крепят приборы и аппараты. Перед установкой осматривают (без разборки) реле, приборы и аппараты и, убедившись в исправности, размещают их на панелях, соединяя концы проводов в соответствии со схемой присоединения

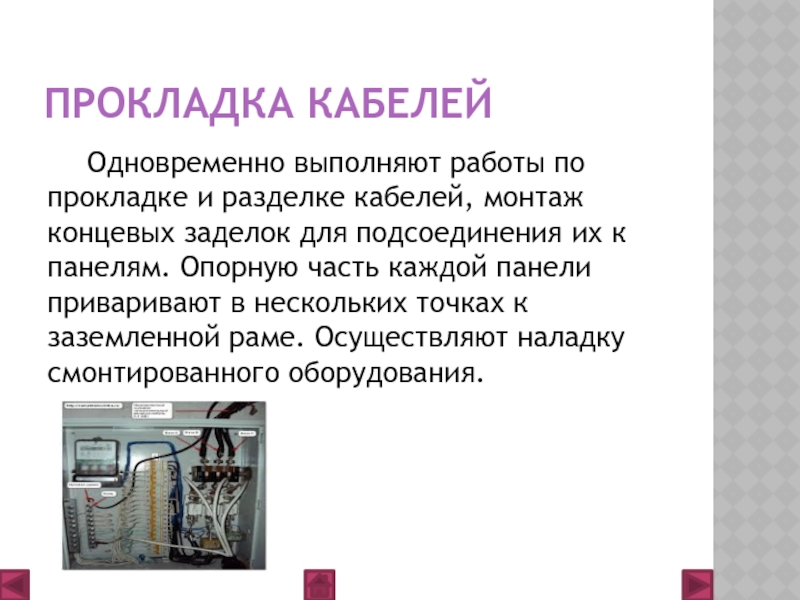

заделок для подсоединения их к панелям. Опорную часть каждой панели приваривают в нескольких точках к заземленной раме. Осуществляют наладку смонтированного оборудования.

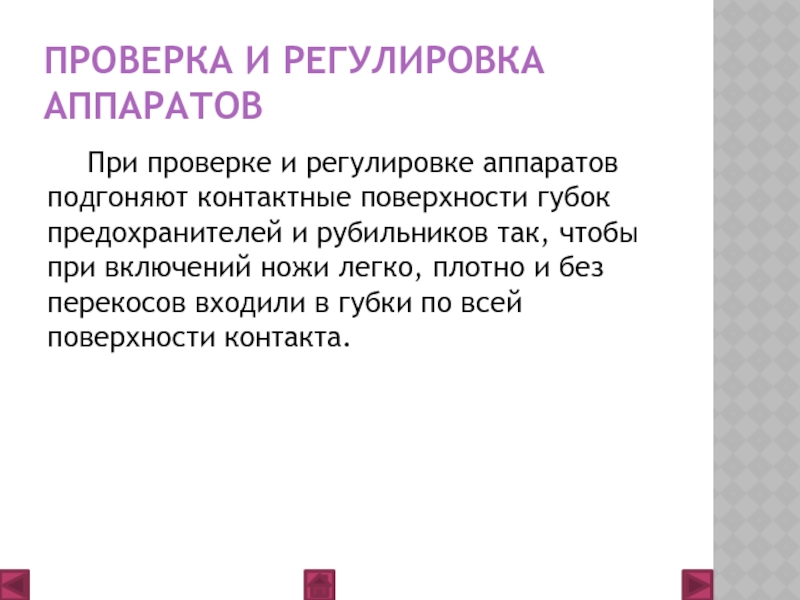

губок предохранителей и рубильников так, чтобы при включений ножи легко, плотно и без перекосов входили в губки по всей поверхности контакта.

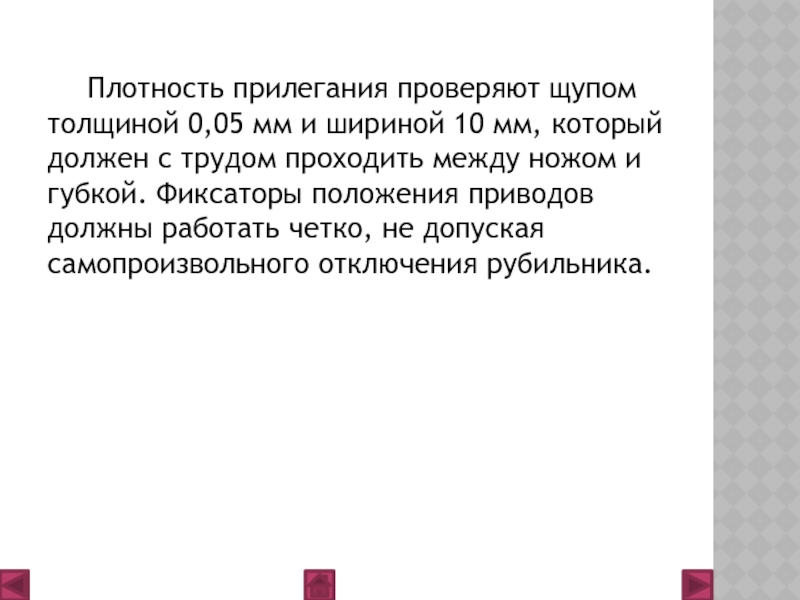

который должен с трудом проходить между ножом и губкой. Фиксаторы положения приводов должны работать четко, не допуская самопроизвольного отключения рубильника.

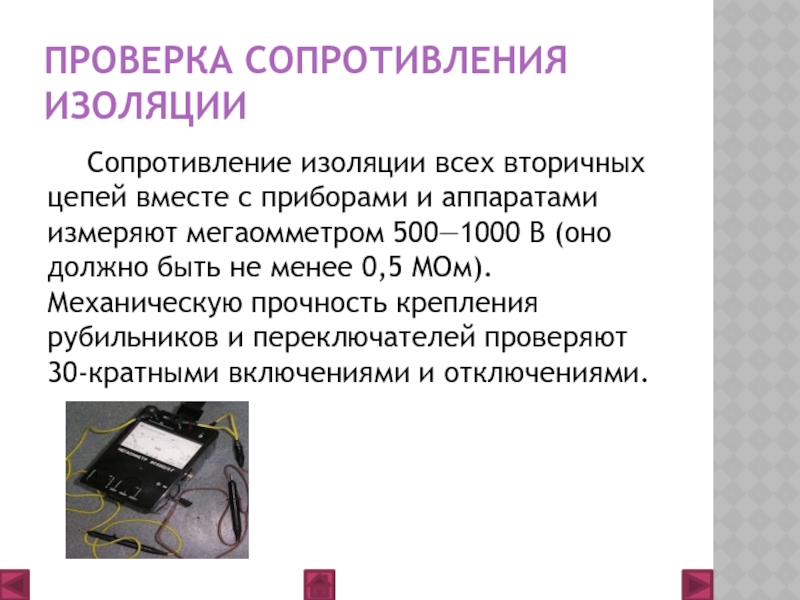

аппаратами измеряют мегаомметром 500—1000 В (оно должно быть не менее 0,5 МОм). Механическую прочность крепления рубильников и переключателей проверяют 30-кратными включениями и отключениями.
