Презентация, доклад по дисциплине Материаловедение, электрорадиоматериалы и радиокомпоненты

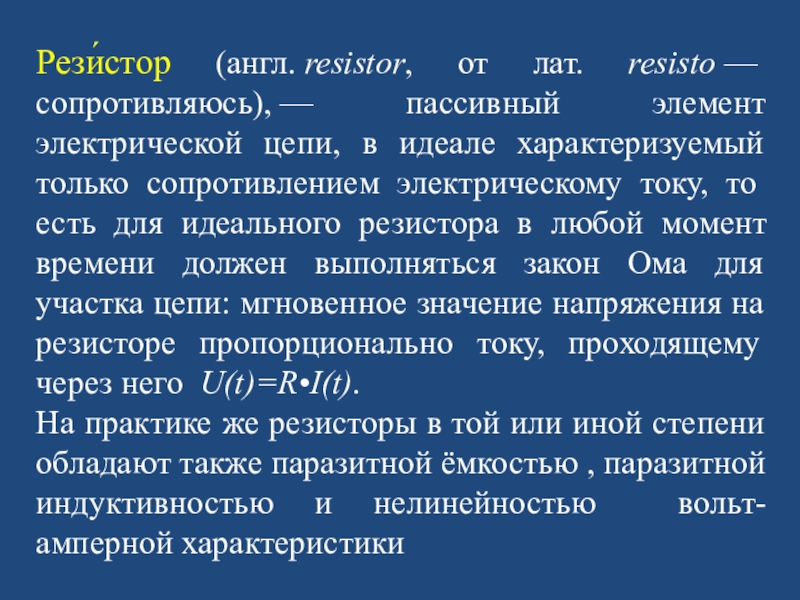

идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома для участка цепи: мгновенное значение напряжения на резисторе пропорционально току, проходящему через него U(t)=R•I(t).
На практике же резисторы в той или иной степени обладают также паразитной ёмкостью , паразитной индуктивностью и нелинейностью вольт-амперной характеристики

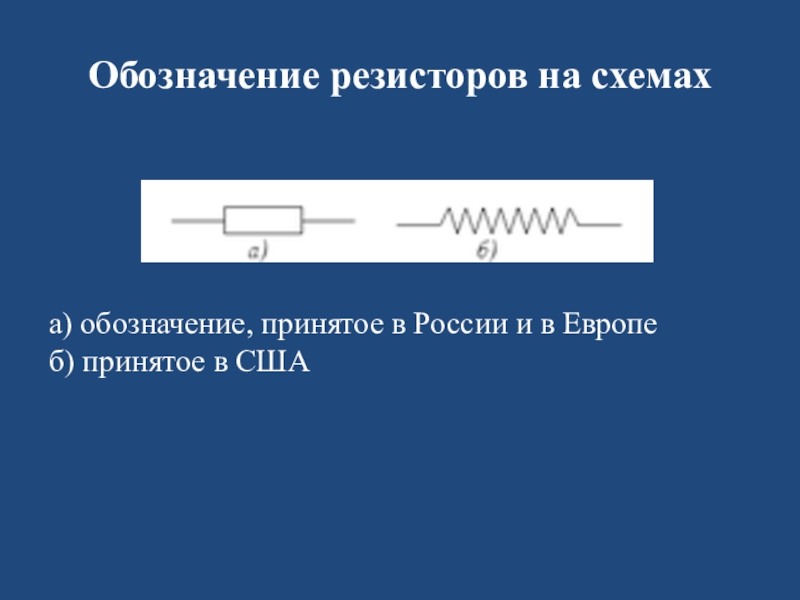

принятое в США

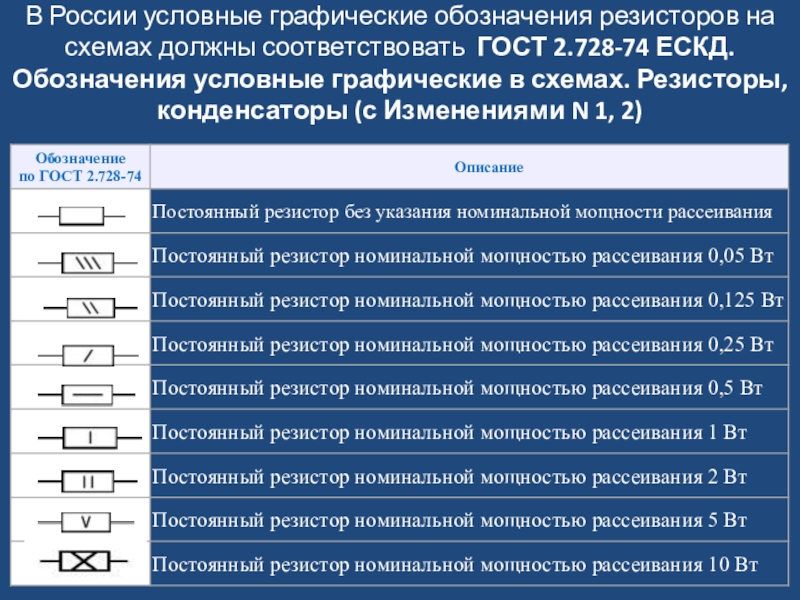

2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы (с Изменениями N 1, 2)

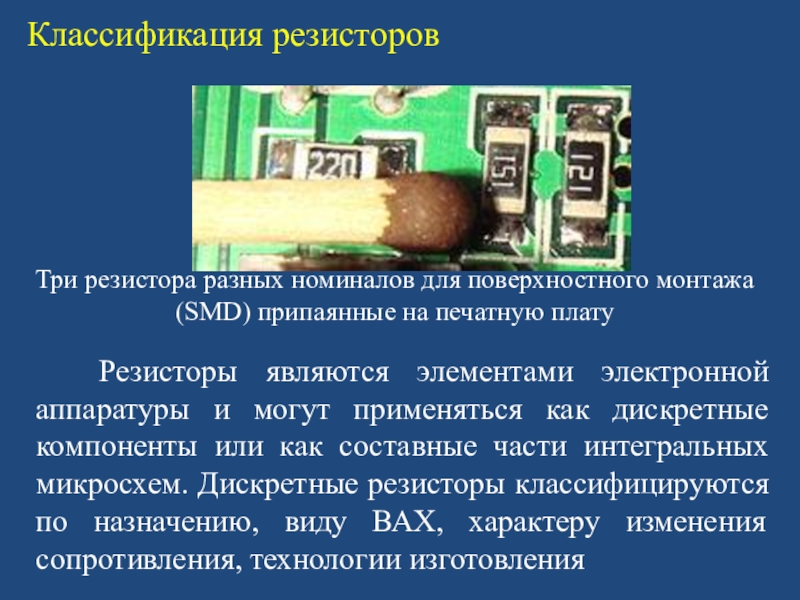

плату

Резисторы являются элементами электронной аппаратуры и могут применяться как дискретные компоненты или как составные части интегральных микросхем. Дискретные резисторы классифицируются по назначению, виду ВАХ, характеру изменения сопротивления, технологии изготовления

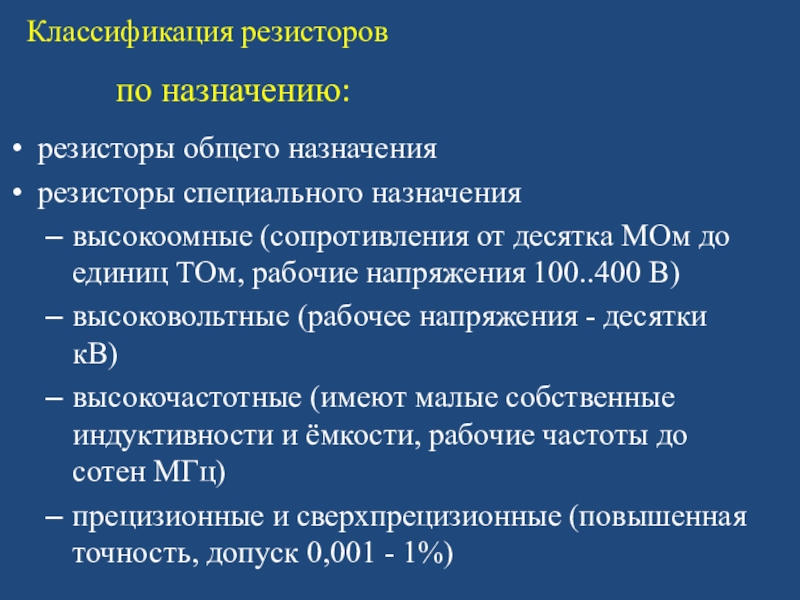

Классификация резисторов

до единиц ТОм, рабочие напряжения 100..400 В)
высоковольтные (рабочее напряжения - десятки кВ)
высокочастотные (имеют малые собственные индуктивности и ёмкости, рабочие частоты до сотен МГц)
прецизионные и сверхпрецизионные (повышенная точность, допуск 0,001 - 1%)

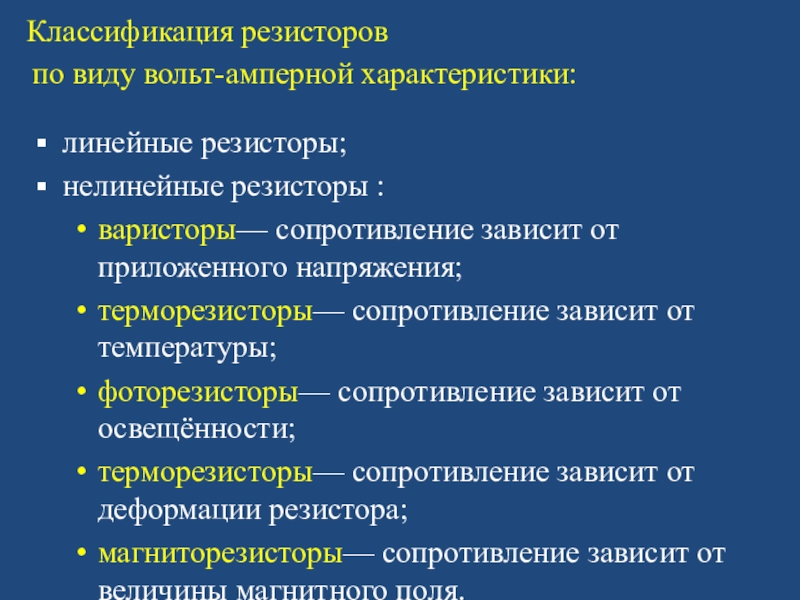

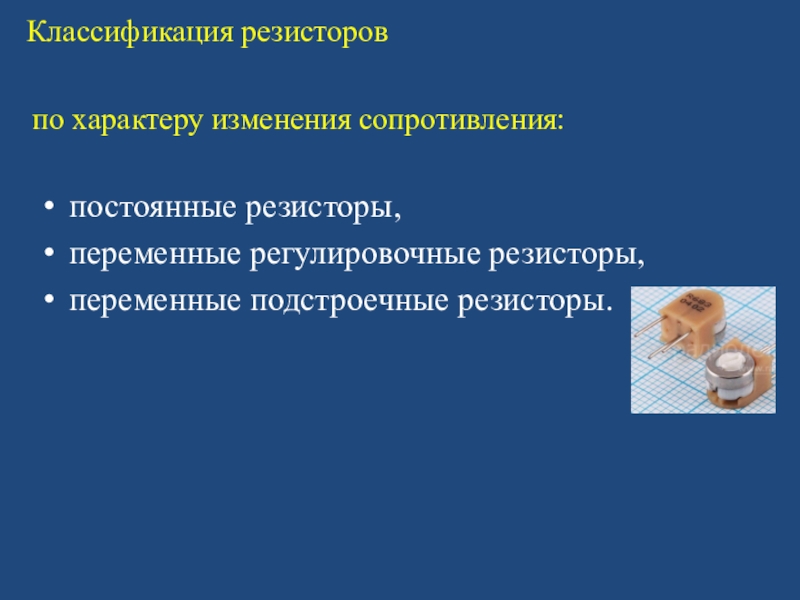

Классификация резисторов

напряжения;
терморезисторы— сопротивление зависит от температуры;
фоторезисторы— сопротивление зависит от освещённости;
терморезисторы— сопротивление зависит от деформации резистора;
магниторезисторы— сопротивление зависит от величины магнитного поля.

Классификация резисторов

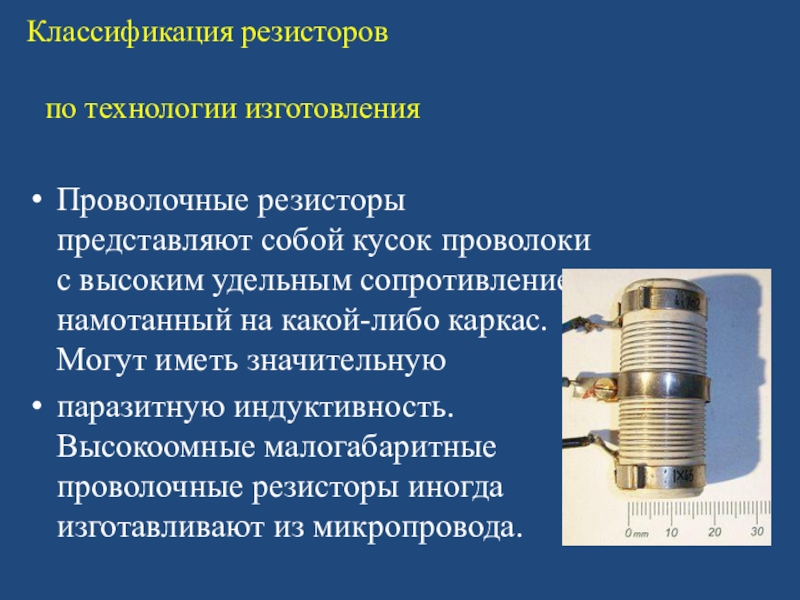

сопротивлением, намотанный на какой-либо каркас. Могут иметь значительную
паразитную индуктивность. Высокоомные малогабаритные проволочные резисторы иногда изготавливают из микропровода.

Классификация резисторов

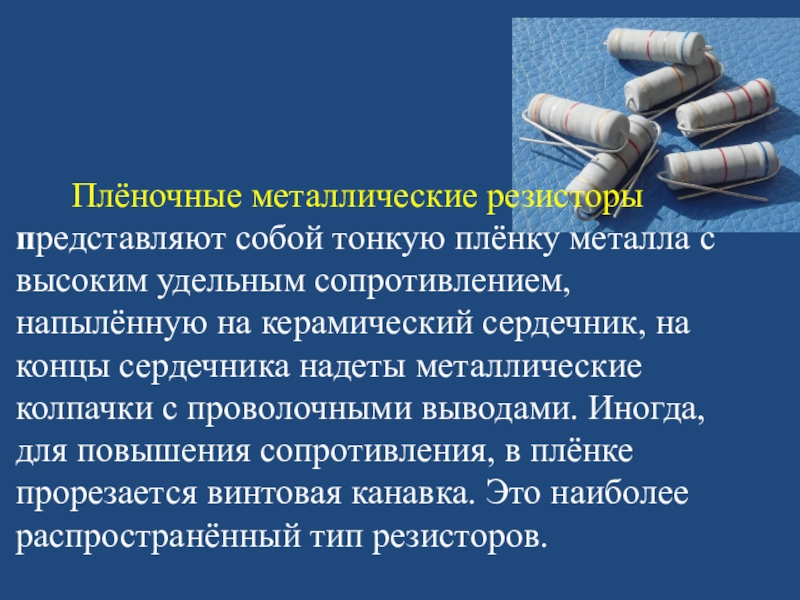

сопротивлением, напылённую на керамический сердечник, на концы сердечника надеты металлические колпачки с проволочными выводами. Иногда, для повышения сопротивления, в плёнке прорезается винтовая канавка. Это наиболее распространённый тип резисторов.

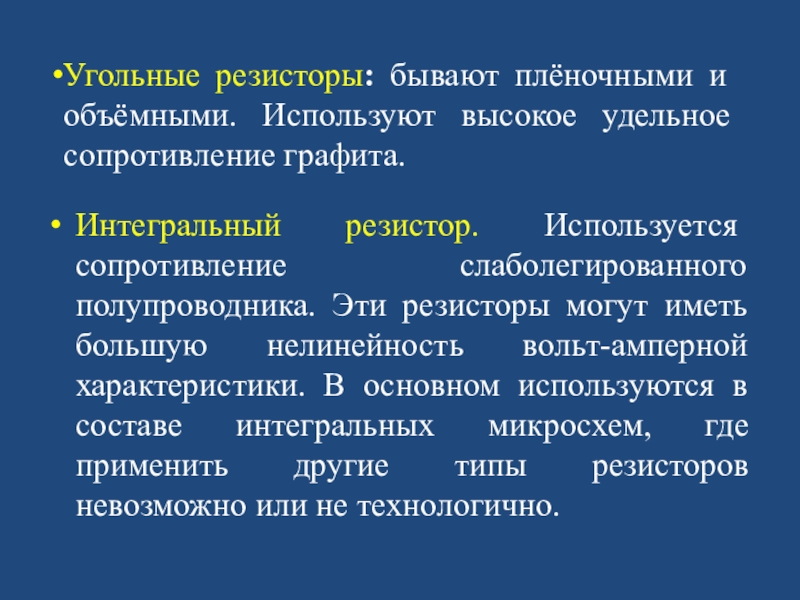

нелинейность вольт-амперной характеристики. В основном используются в составе интегральных микросхем, где применить другие типы резисторов невозможно или не технологично.

Угольные резисторы: бывают плёночными и объёмными. Используют высокое удельное сопротивление графита.

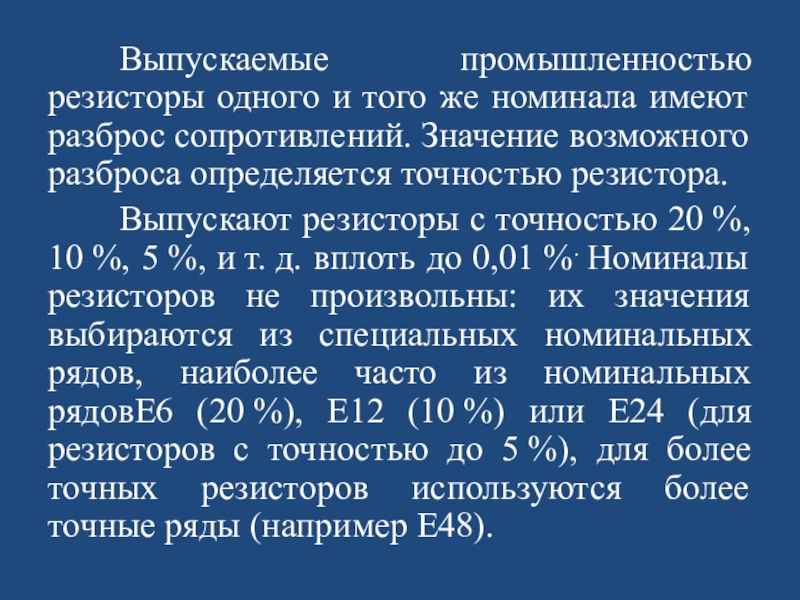

Значение возможного разброса определяется точностью резистора.
Выпускают резисторы с точностью 20 %, 10 %, 5 %, и т. д. вплоть до 0,01 %. Номиналы резисторов не произвольны: их значения выбираются из специальных номинальных рядов, наиболее часто из номинальных рядовE6 (20 %), E12 (10 %) или E24 (для резисторов с точностью до 5 %), для более точных резисторов используются более точные ряды (например E48).

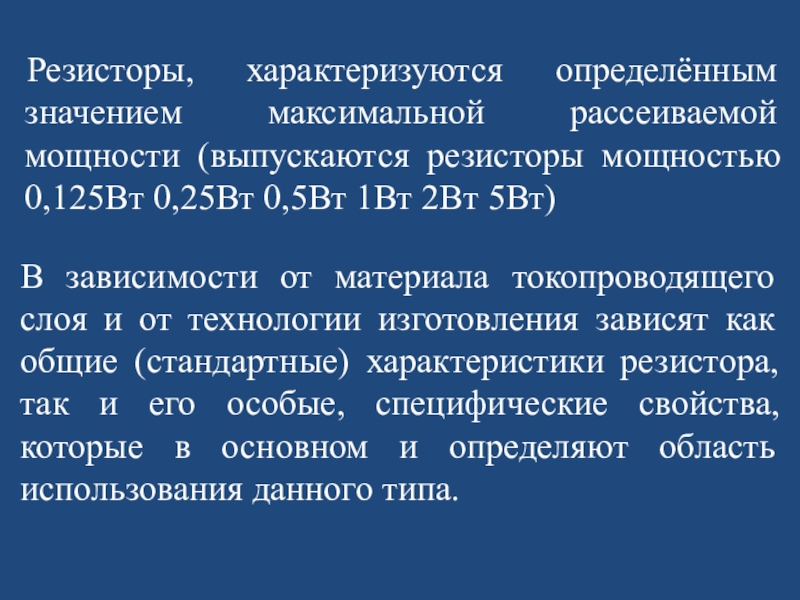

0,25Вт 0,5Вт 1Вт 2Вт 5Вт)

В зависимости от материала токопроводящего слоя и от технологии изготовления зависят как общие (стандартные) характеристики резистора, так и его особые, специфические свойства, которые в основном и определяют область использования данного типа.

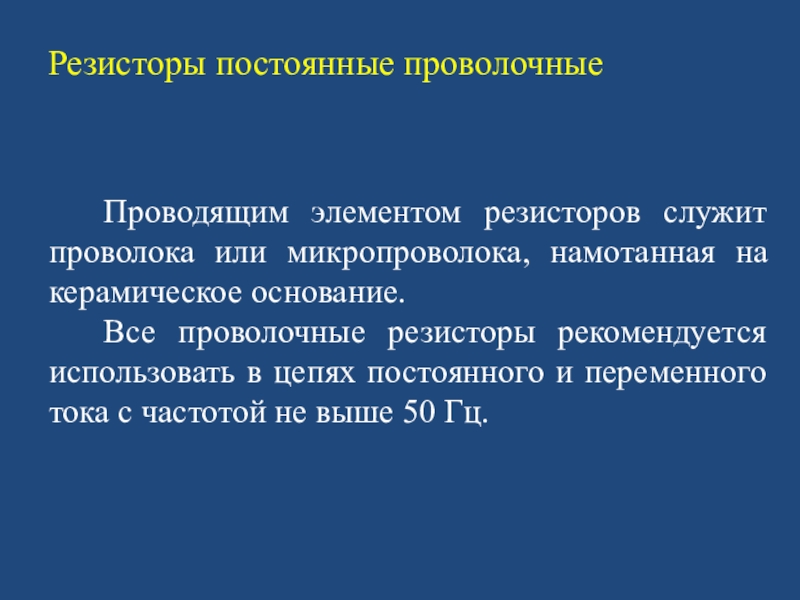

на керамическое основание.
Все проволочные резисторы рекомендуется использовать в цепях постоянного и переменного тока с частотой не выше 50 Гц.

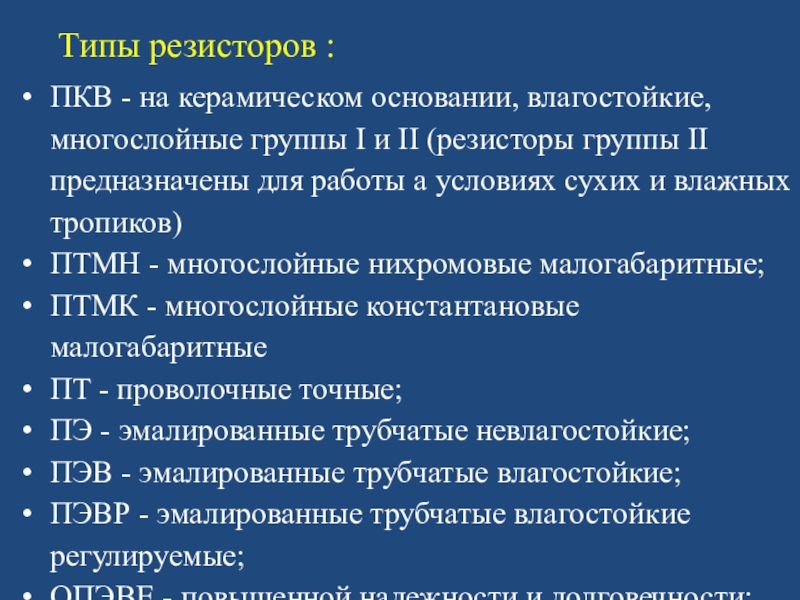

(резисторы группы II предназначены для работы а условиях сухих и влажных тропиков)
ПТМН - многослойные нихромовые малогабаритные;
ПТМК - многослойные константановые малогабаритные
ПТ - проволочные точные;
ПЭ - эмалированные трубчатые невлагостойкие;
ПЭВ - эмалированные трубчатые влагостойкие;
ПЭВР - эмалированные трубчатые влагостойкие регулируемые;
ОПЭВЕ - повышенной надежности и долговечности;
ПЭВТ - термостойкие влагостойкие (тропические);

Типы резисторов :

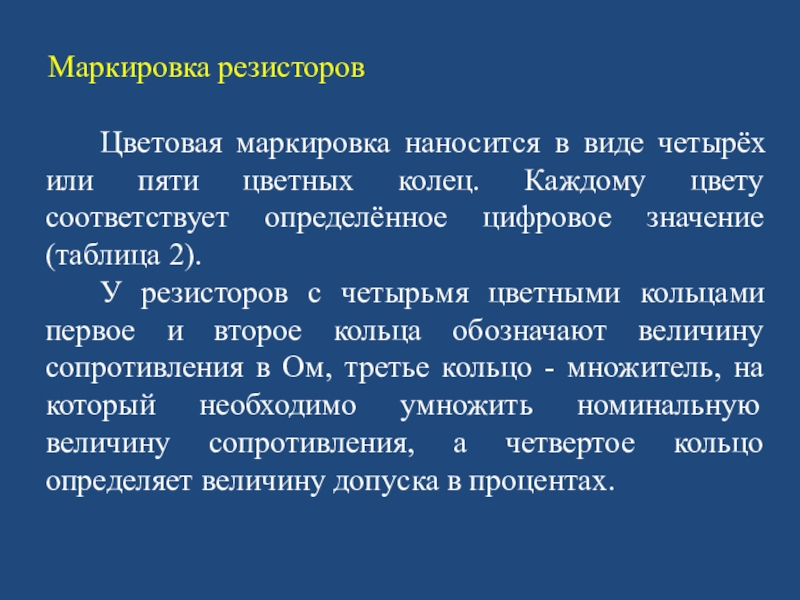

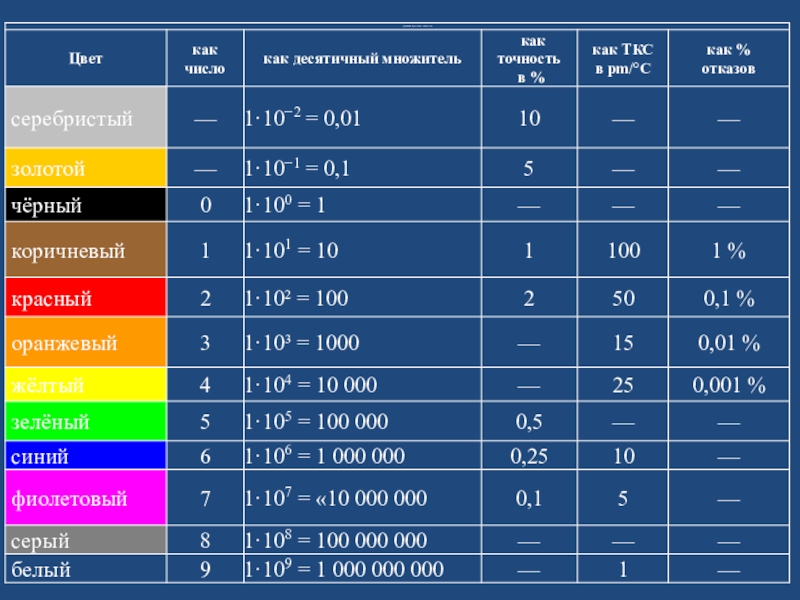

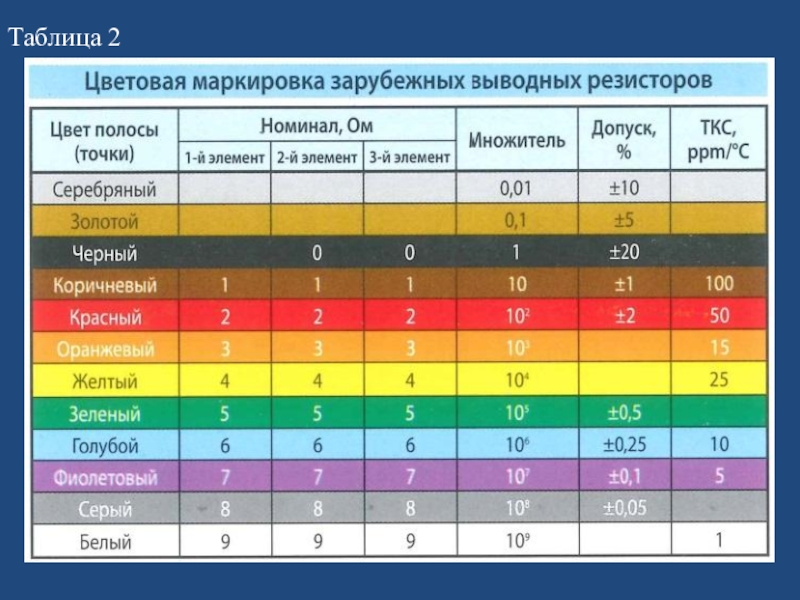

Каждому цвету соответствует определённое цифровое значение (таблица 2).

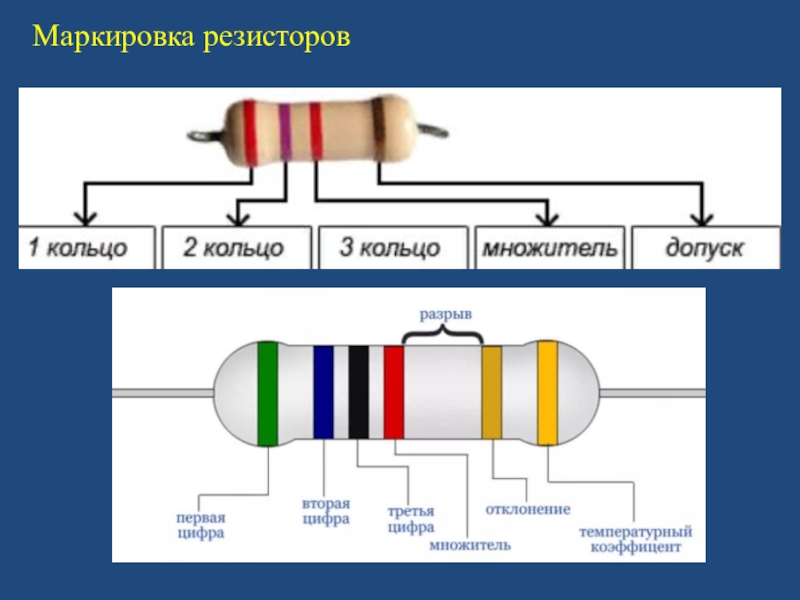

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Ом, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

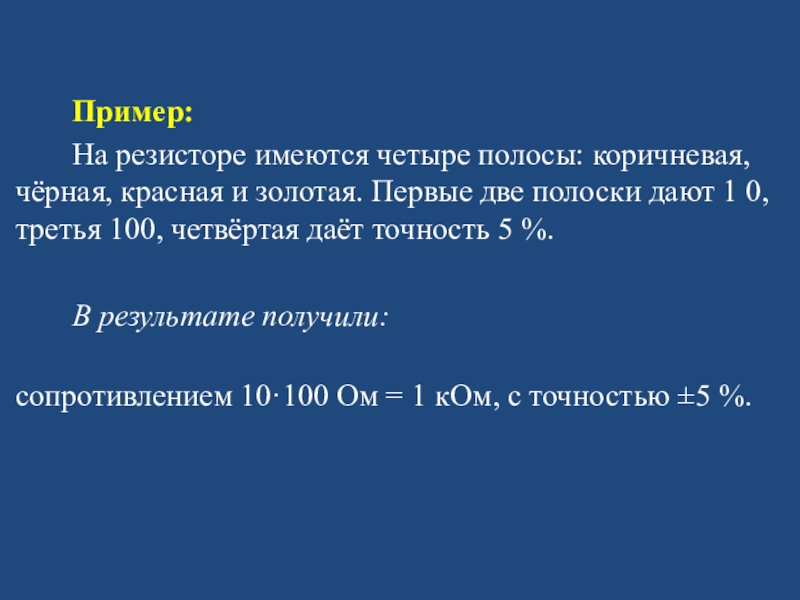

две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %.
В результате получили:
сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

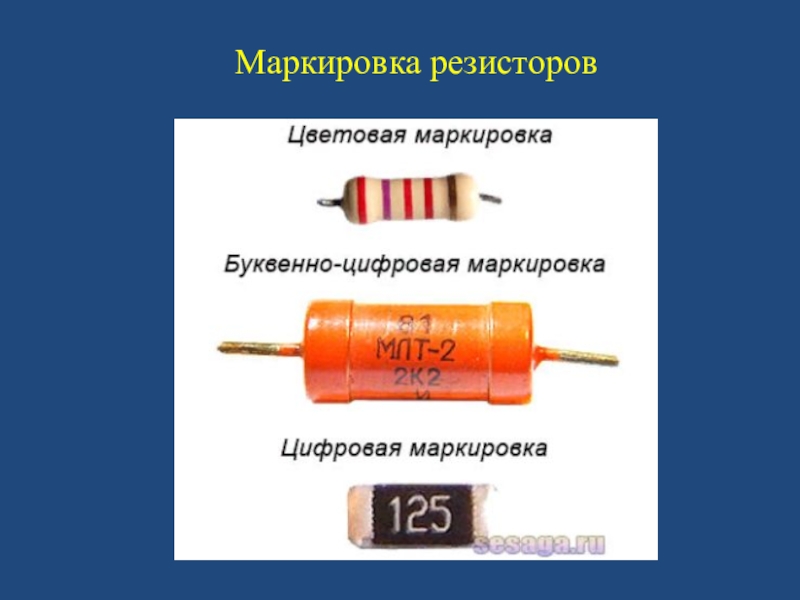

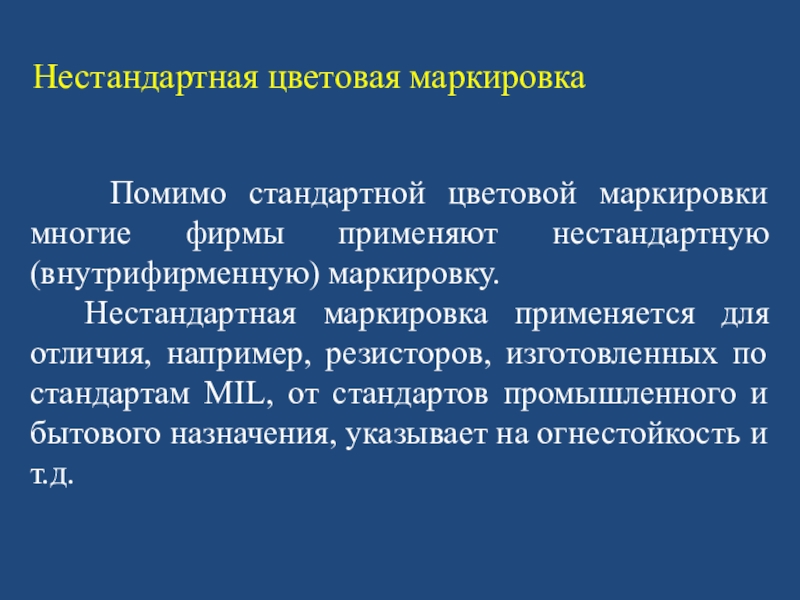

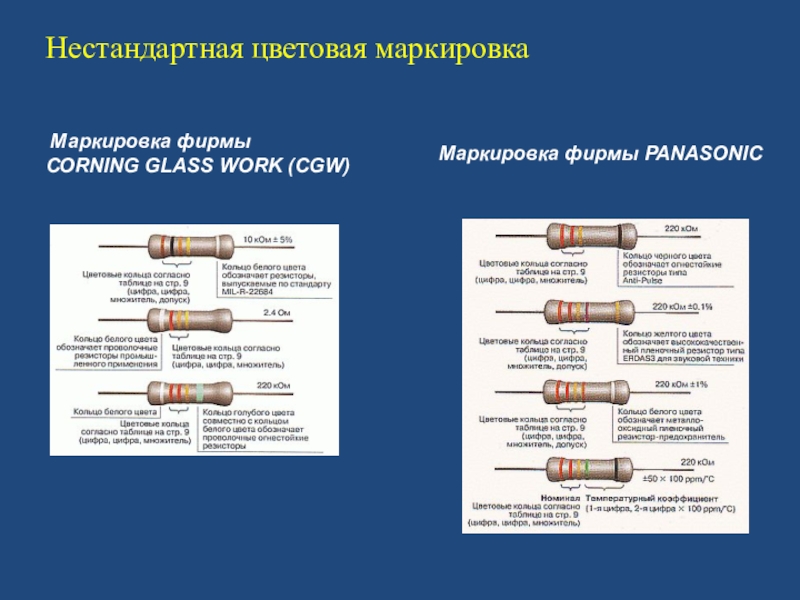

маркировку.
Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

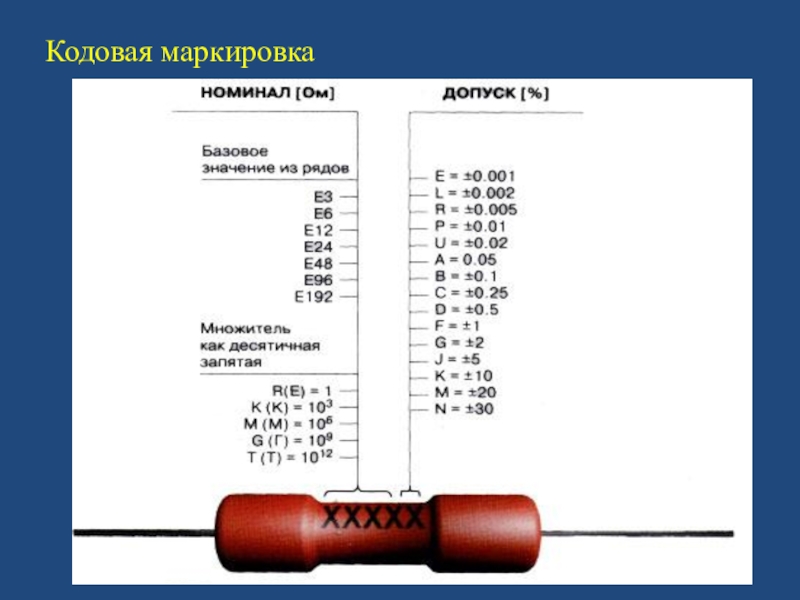

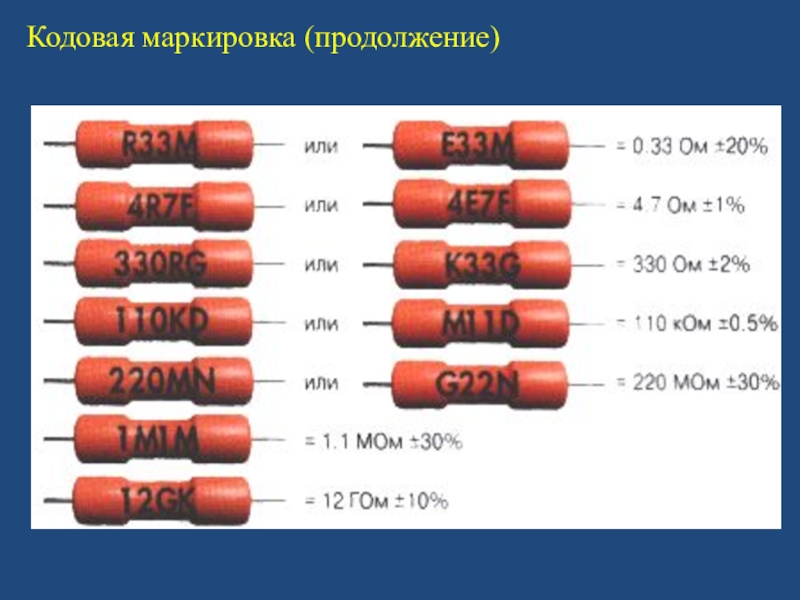

символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора.

ГОСТ 28883-90 (МЭК 62-74) Коды для маркировки резисторов и конденсаторов

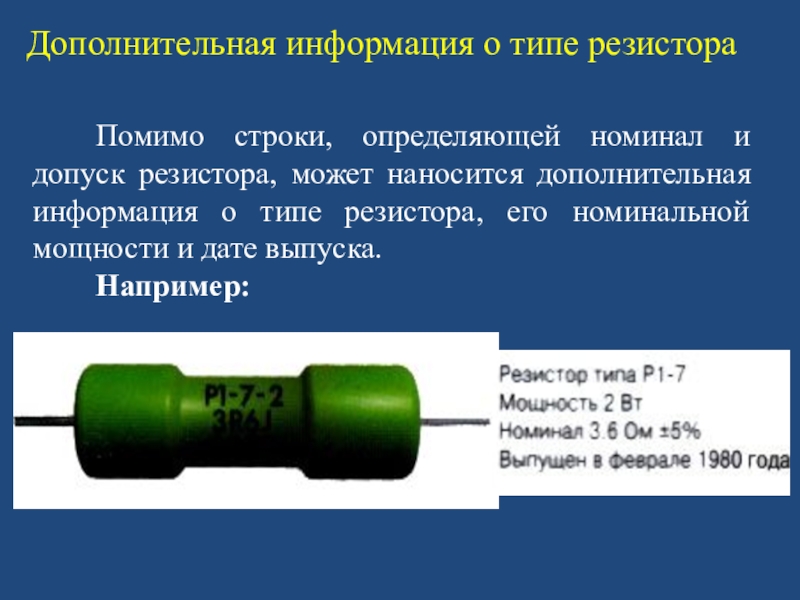

о типе резистора, его номинальной мощности и дате выпуска.
Например:

Дополнительная информация о типе резистора
