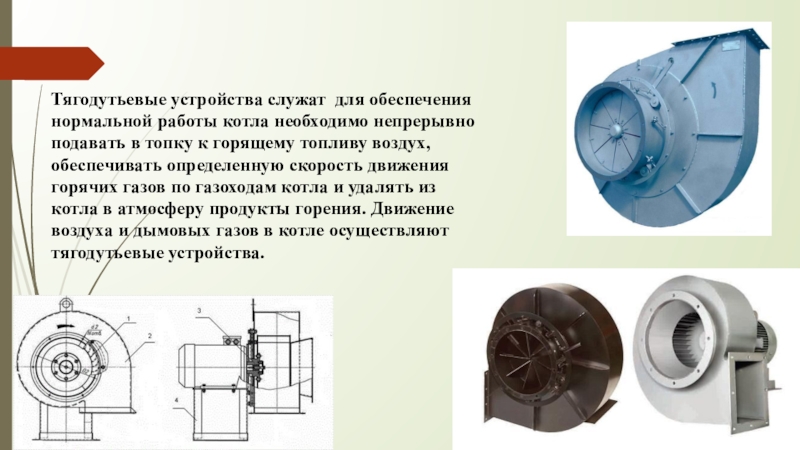

в топку к горящему топливу воздух, обеспечивать определенную скорость движения горячих газов по газоходам котла и удалять из котла в атмосферу продукты горения. Движение воздуха и дымовых газов в котле осуществляют тягодутьевые устройства.

и дутьевой вентилятор.

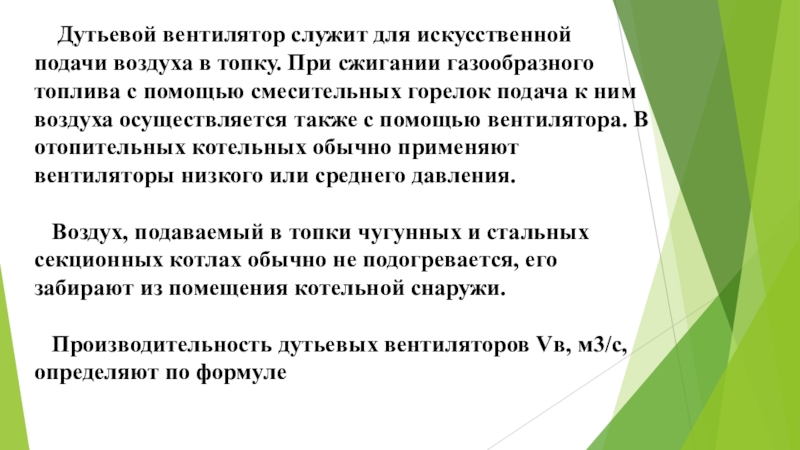

При сжигании газообразного топлива с помощью смесительных горелок подача к ним воздуха осуществляется также с помощью вентилятора. В отопительных котельных обычно применяют вентиляторы низкого или среднего давления.

Воздух, подаваемый в топки чугунных и стальных секционных котлах обычно не подогревается, его забирают из помещения котельной снаружи.

Производительность дутьевых вентиляторов Vв, м3/с, определяют по формуле

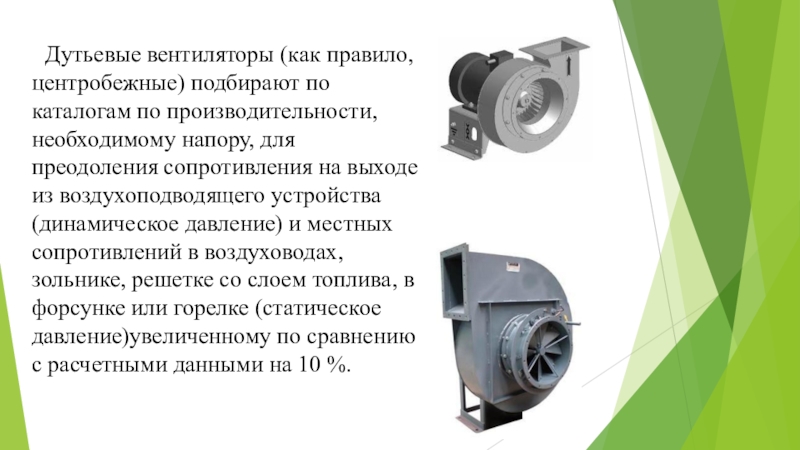

производительности, необходимому напору, для преодоления сопротивления на выходе из воздухоподводящего устройства (динамическое давление) и местных сопротивлений в воздуховодах, зольнике, решетке со слоем топлива, в форсунке или горелке (статическое давление)увеличенному по сравнению с расчетными данными на 10 %.

из которых рассчитывают на 60%-ную от максимальной нагрузку (в отопительно-производственных котельных) и на 100 %-ную нагрузку (в производственных котельных)

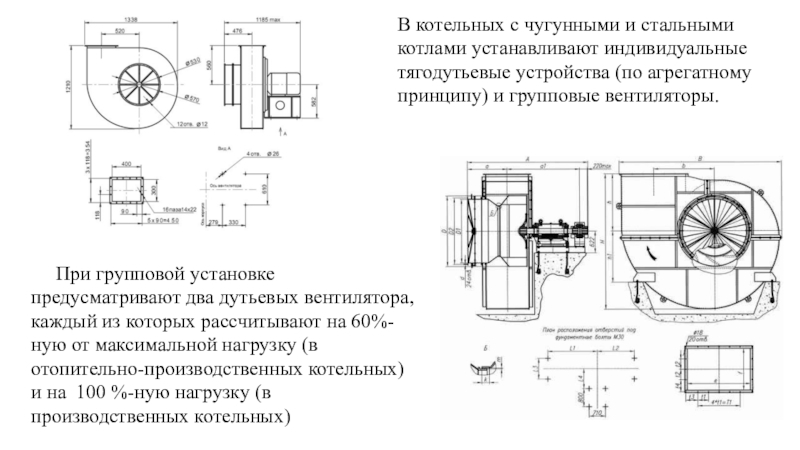

В котельных с чугунными и стальными котлами устанавливают индивидуальные тягодутьевые устройства (по агрегатному принципу) и групповые вентиляторы.

тяги в котельной установке. Существуют два вида тяги: естественная и искусственная (принудительная).

и горячих (теплых) уходящих газов. Более тяжелый холодный воздух поступает в топку и вытесняет более легкие горячие газы (продукты сгорания), в результате чего возникает движение газов по газоходам котла и дымовой трубе При этом чем выше температура уходящих газов н ниже температура воздуха, тем сильнее тяга. Тяга также будет тем больше, чем выше дымовая труба.

случаях, когда дымовая, труба не может обеспечить необходимой тяги или получается слишком высокой.

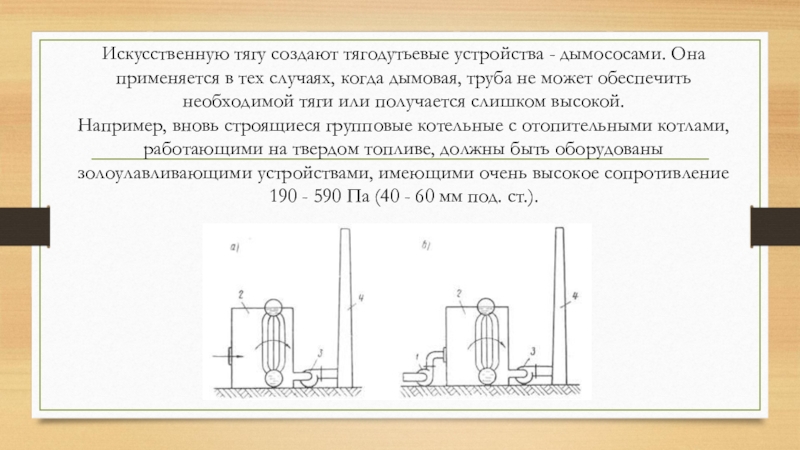

Например, вновь строящиеся групповые котельные с отопительными котлами, работающими на твердом топливе, должны быть оборудованы золоулавливающими устройствами, имеющими очень высокое сопротивление 190 - 590 Па (40 - 60 мм под. ст.).

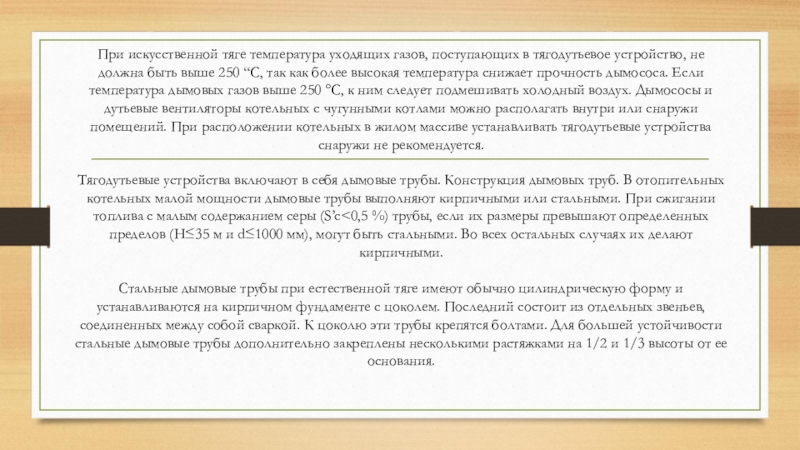

должна быть выше 250 “С, так как более высокая температура снижает прочность дымососа. Если температура дымовых газов выше 250 °С, к ним следует подмешивать холодный воздух. Дымососы и дутьевые вентиляторы котельных с чугунными котлами можно располагать внутри или снаружи помещений. При расположении котельных в жилом массиве устанавливать тягодутьевые устройства снаружи не рекомендуется.

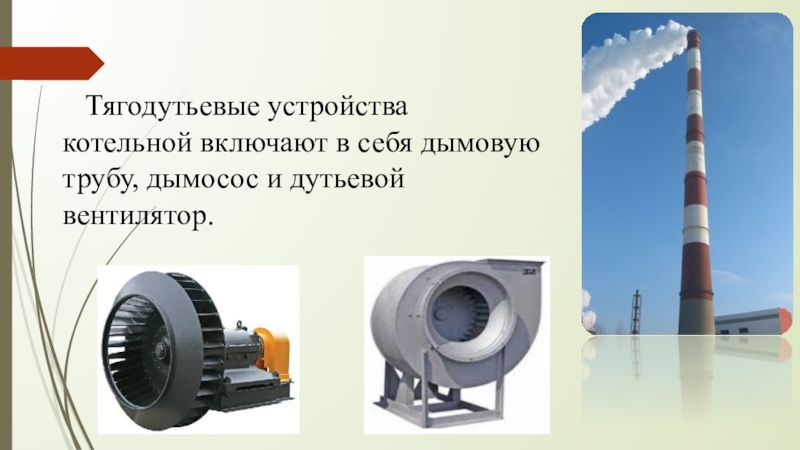

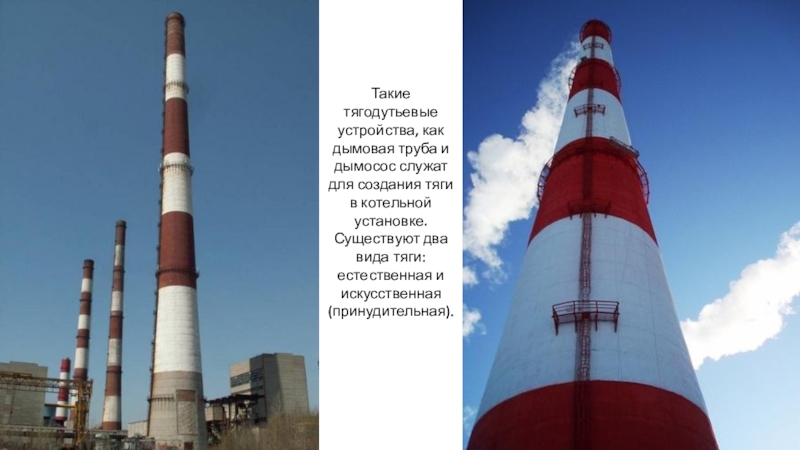

Тягодутьевые устройства включают в себя дымовые трубы. Конструкция дымовых труб. В отопительных котельных малой мощности дымовые трубы выполняют кирпичными или стальными. При сжигании топлива с малым содержанием серы (S’c<0,5 %) трубы, если их размеры превышают определенных пределов (H≤35 м и d≤1000 мм), могут быть стальными. Во всех остальных случаях их делают кирпичными.

Стальные дымовые трубы при естественной тяге имеют обычно цилиндрическую форму и устанавливаются на кирпичном фундаменте с цоколем. Последний состоит из отдельных звеньев, соединенных между собой сваркой. К цоколю эти трубы крепятся болтами. Для большей устойчивости стальные дымовые трубы дополнительно закреплены несколькими растяжками на 1/2 и 1/3 высоты от ее основания.
