Презентация, доклад по дисциплине Котельные установки ТЭС на тему Золоуловители

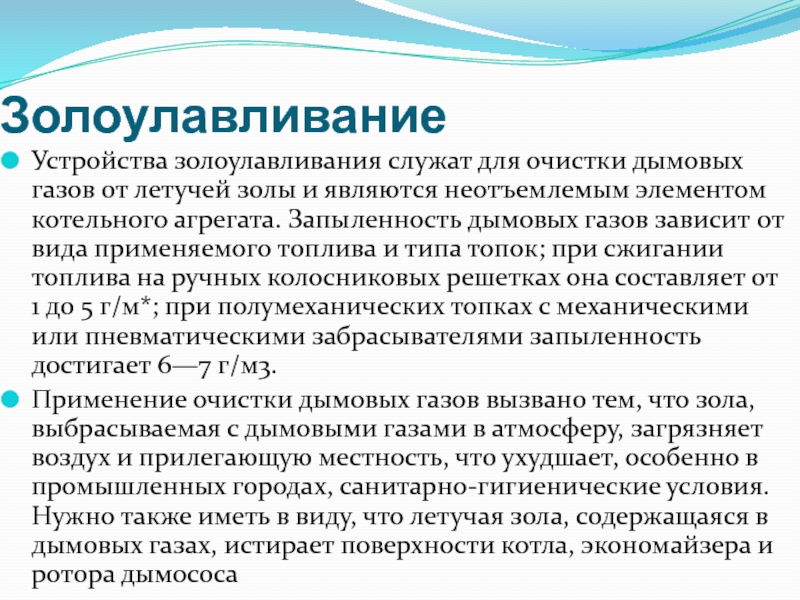

являются неотъемлемым элементом котельного агрегата. Запыленность дымовых газов зависит от вида применяемого топлива и типа топок; при сжигании топлива на ручных колосниковых решетках она составляет от 1 до 5 г/м*; при полумеханических топках с механическими или пневматиче­скими забрасывателями запыленность достигает 6—7 г/м3.
Применение очистки дымовых газов вызвано тем, что зола, выбрасываемая с дымовыми газами в атмосферу, загрязняет воздух и прилегающую местность, что ухудшает, особенно в промышленных городах, санитарно-гигиенические условия. Нужно также иметь в виду, что летучая зола, содержащаяся в дымовых газах, истирает поверхности котла, экономайзера и ротора дымососа

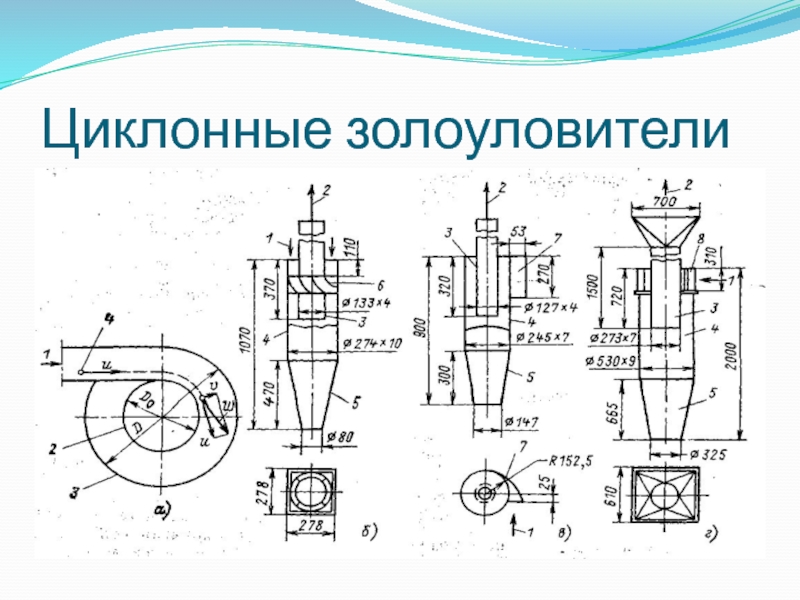

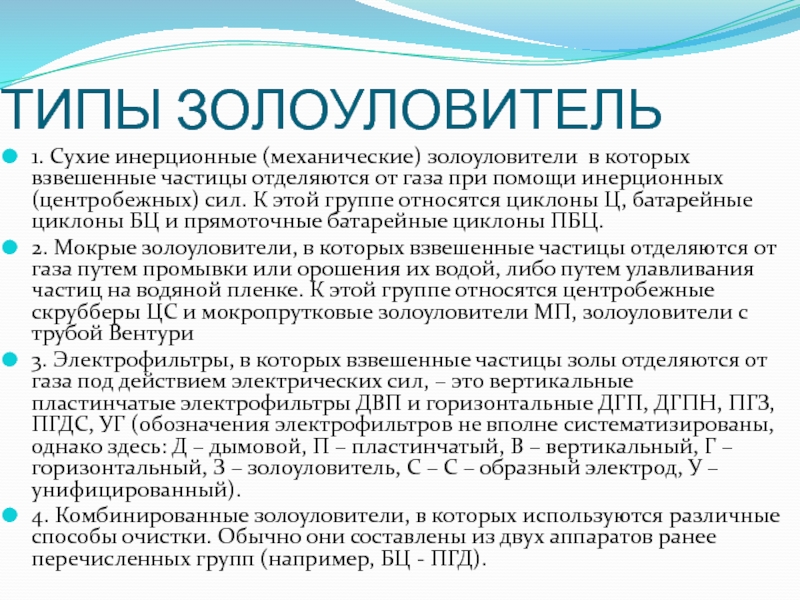

от газа при помощи инерционных (центробежных) сил. К этой группе относятся циклоны Ц, батарейные циклоны БЦ и прямоточные батарейные циклоны ПБЦ.
2. Мокрые золоуловители, в которых взвешенные частицы отделяются от газа путем промывки или орошения их водой, либо путем улавливания частиц на водяной пленке. К этой группе относятся центробежные скрубберы ЦС и мокропрутковые золоуловители МП, золоуловители с трубой Вентури
3. Электрофильтры, в которых взвешенные частицы золы отделяются от газа под действием электрических сил, – это вертикальные пластинчатые электрофильтры ДВП и горизонтальные ДГП, ДГПН, ПГЗ, ПГДС, УГ (обозначения электрофильтров не вполне систематизированы, однако здесь: Д – дымовой, П – пластинчатый, В – вертикальный, Г – горизонтальный, З – золоуловитель, С – С – образный электрод, У – унифицированный).
4. Комбинированные золоуловители, в которых используются различные способы очистки. Обычно они составлены из двух аппаратов ранее перечисленных групп (например, БЦ - ПГД).
