Презентация, доклад по дисциплине Компьютерные сети на тему Проводные и беспроводные компьютерные сети

и их характеристики;

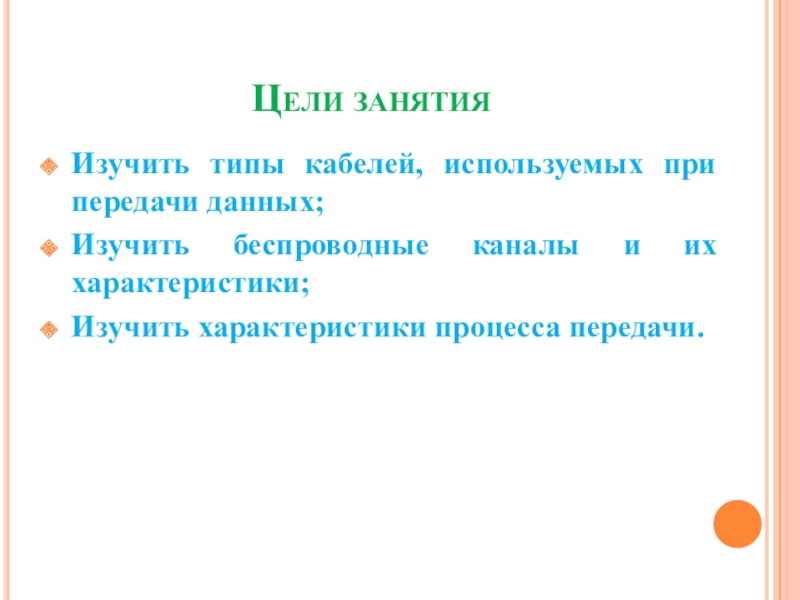

Изучить характеристики процесса передачи.

распространение информационных сигналов в виде электрических, световых и т.п. импульсов.

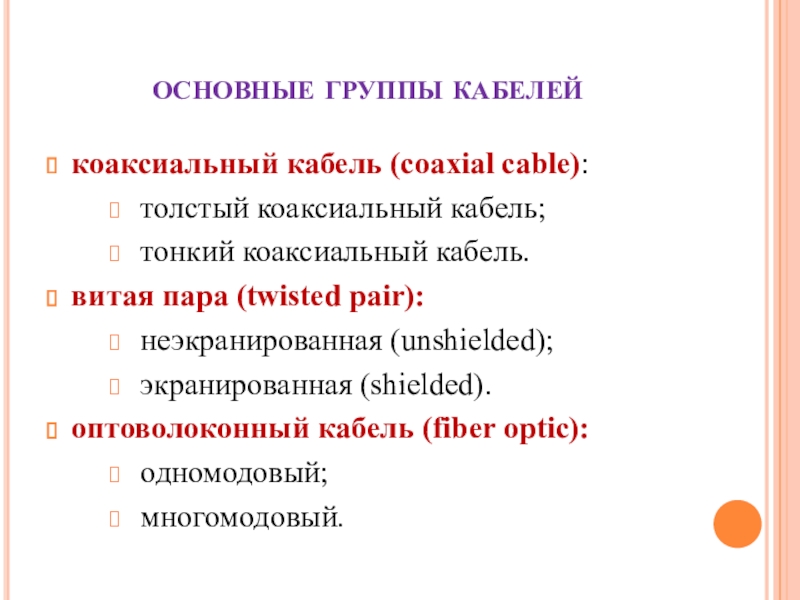

В настоящее время выделяют два основных типа физических соединений:
соединения с помощью кабеля;
беспроводные соединения.

(twisted pair):
неэкранированная (unshielded);
экранированная (shielded).
оптоволоконный кабель (fiber optic):
одномодовый;
многомодовый.

сигналов;

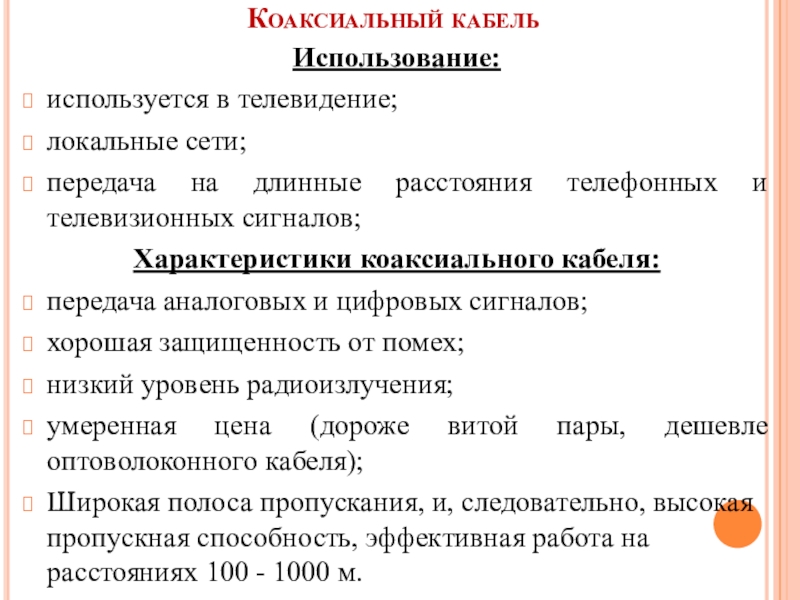

Характеристики коаксиального кабеля:
передача аналоговых и цифровых сигналов;
хорошая защищенность от помех;
низкий уровень радиоизлучения;
умеренная цена (дороже витой пары, дешевле оптоволоконного кабеля);
Широкая полоса пропускания, и, следовательно, высокая пропускная способность, эффективная работа на расстояниях 100 - 1000 м.

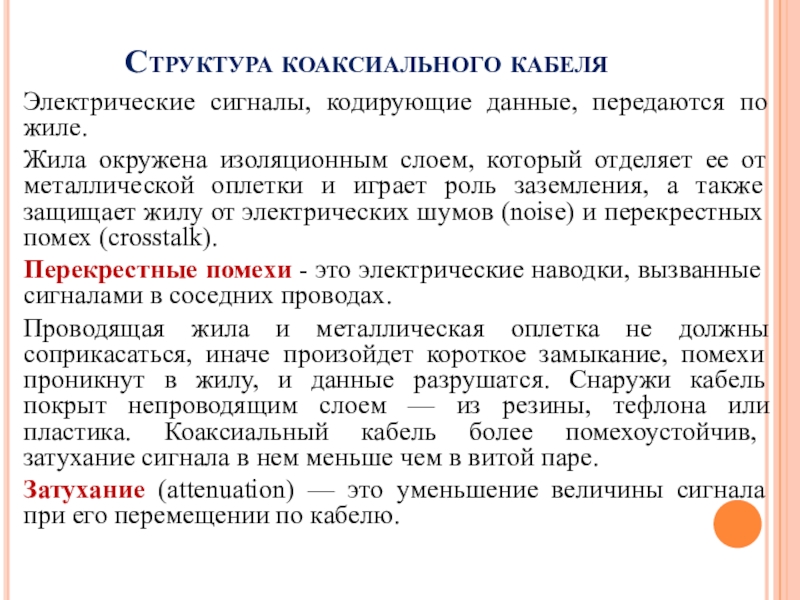

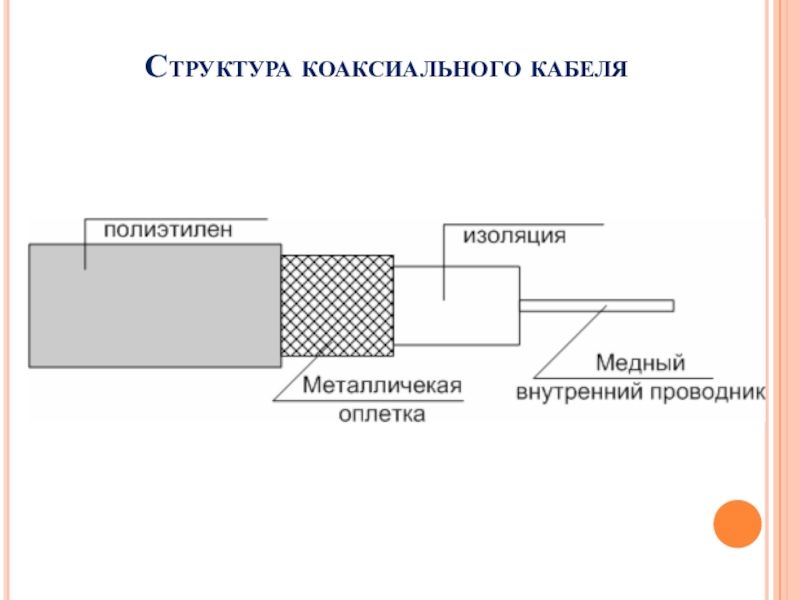

слоем, который отделяет ее от металли­ческой оплетки и играет роль заземления, а также защищает жилу от электриче­ских шумов (noise) и перекрестных помех (crosstalk).
Перекрестные помехи - это элек­трические наводки, вызванные сигналами в соседних проводах.
Проводящая жила и металлическая оплетка не должны соприкасаться, иначе произойдет короткое замыкание, помехи проникнут в жилу, и данные разрушатся. Снаружи кабель покрыт непроводящим слоем — из резины, тефлона или пластика. Коак­сиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре.
Затухание (attenuation) — это уменьшение величины сигнала при его перемещении по кабелю.

и годится практически для любого типа сети;
подключается непо­средственно к платам сетевого адаптера компьютеров;
способен передавать сигнал на расстояние до 185 м без его заметного искажения, вызванного затуханием;

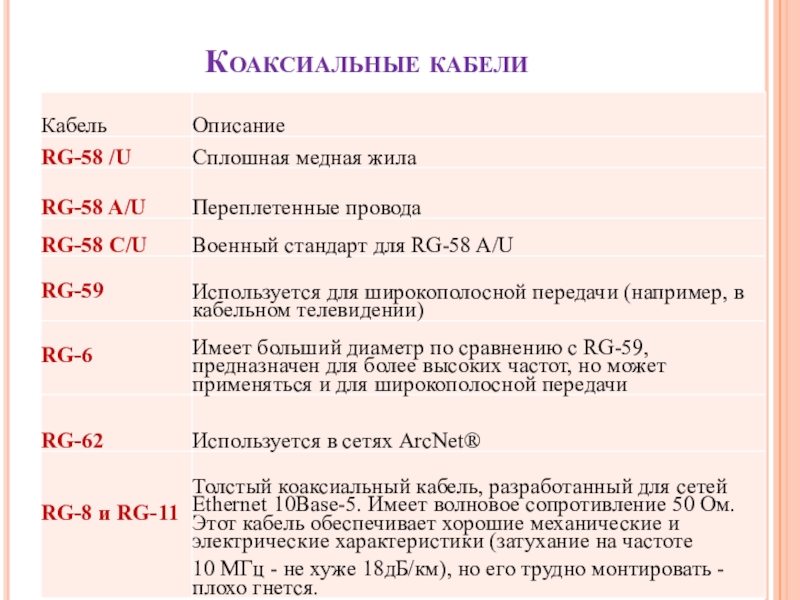

маркировка семейства RG-58;
волновое сопротивление 50 Ом.

расстояние до 500 м;
для подключения к толстому коаксиальному кабелю применяют специальное уст­ройство — трансивер (transceiver).

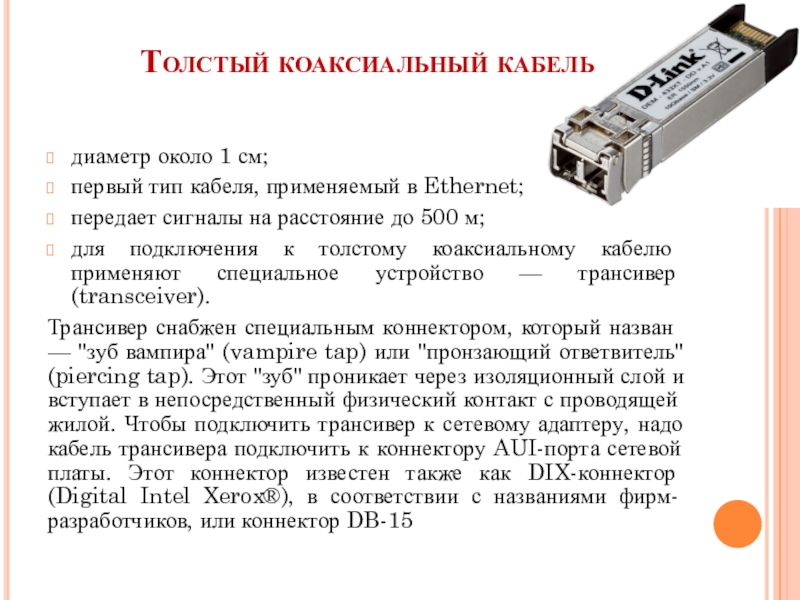

Трансивер снабжен специальным коннектором, кото­рый назван — "зуб вампира" (vampire tap) или "пронзающий ответвитель" (piercing tap). Этот "зуб" проникает через изоляционный слой и вступает в непосредственный физиче­ский контакт с проводящей жилой. Чтобы подключить трансивер к сетевому адаптеру, надо кабель трансивера подключить к коннектору AUI-порта сетевой платы. Этот коннектор известен также как DIX-коннектор (Digital Intel Xerox®), в соответст­вии с названиями фирм-разработчиков, или коннектор DB-15

Толстый коаксиальный кабель

припаивается, либо обжимается на
конце кабеля;

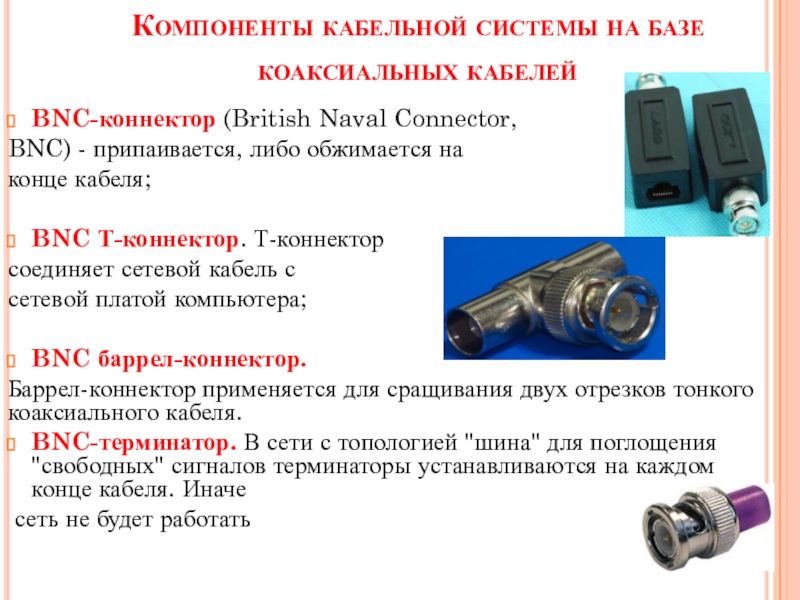

BNC Т-коннектор. Т-коннектор
соединяет сетевой кабель с
сетевой платой компьютера;

BNC баррел-коннектор.
Баррел-коннектор применяется для сращивания двух отрезков тонкого коаксиального кабеля.
BNC-терминатор. В сети с топологией "шина" для поглощения "свободных" сигналов терминаторы устанавливаются на каждом конце кабеля. Иначе
сеть не будет работать

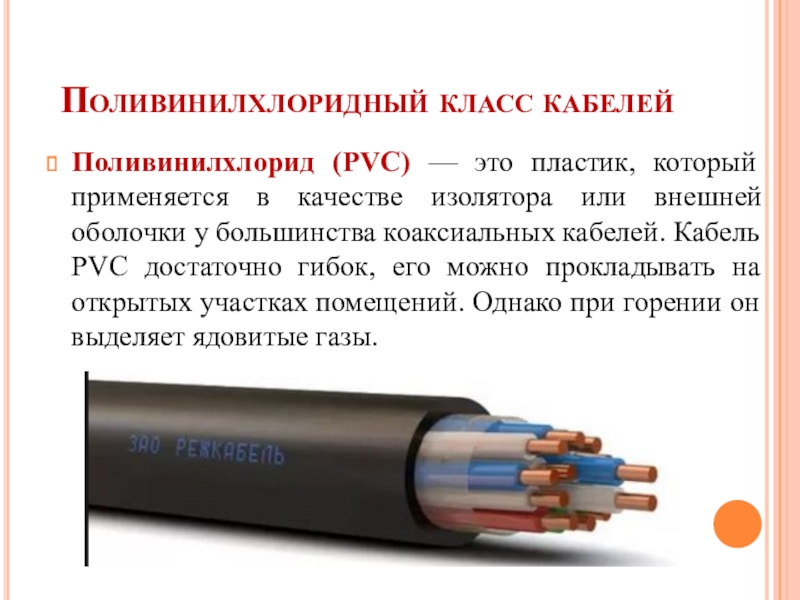

изолятора или внешней оболочки у большинства коаксиальных кабелей. Кабель PVC достаточно гибок, его можно прокладывать на открытых участках помещений. Однако при горении он выделяет ядовитые газы.

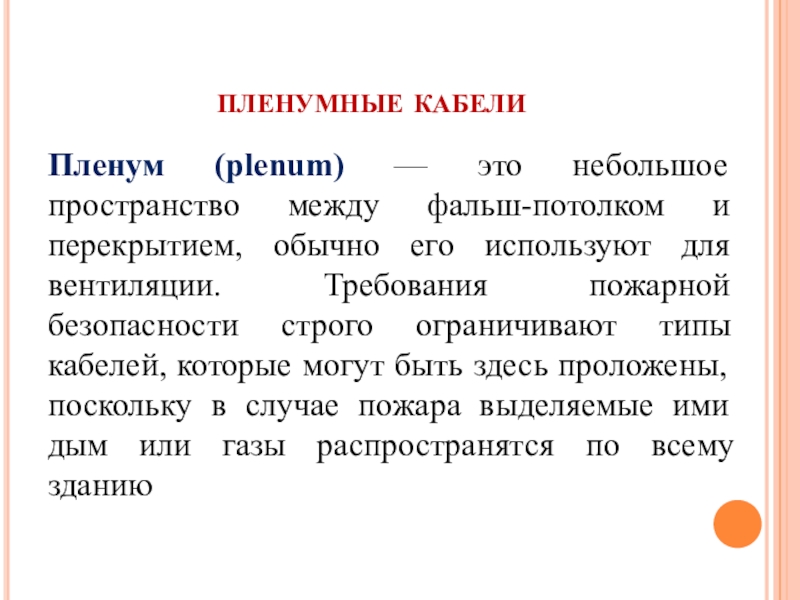

перекрытием, обычно его используют для вентиляции. Требования пожарной безопасности строго ограничивают типы кабелей, которые могут быть здесь проложены, поскольку в случае пожара выделяемые ими дым или газы распространятся по всему зданию

10Base-T, 100Base-TX, 100Base-T4, 1000Base-CX, 1000Base-T, 100VG-AnyLAN);
передача на длинные расстояния телефонных и телевизионных сигналов;
Характеристики коаксиального кабеля:
точка-точка, многоточечное, звезда;
нормируется число витков на 1 м;
проблемы при передаче сигнала;
самый дешевый.

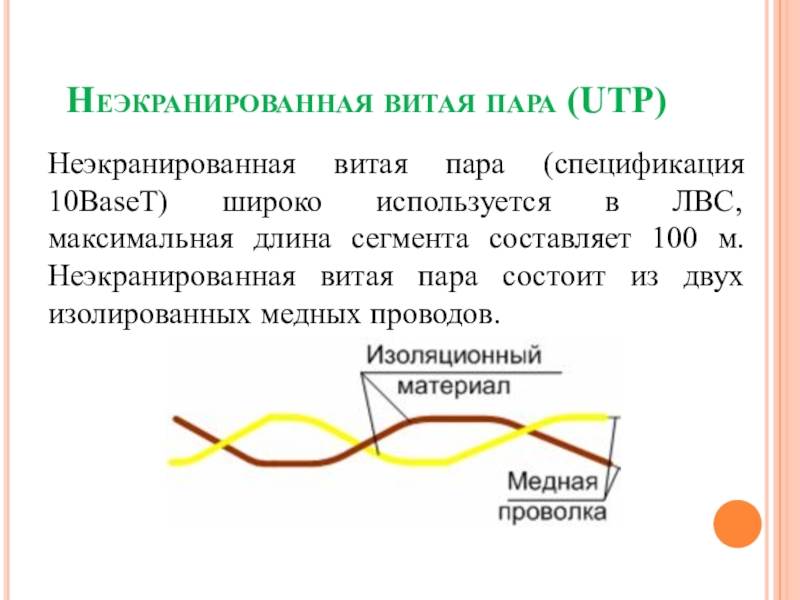

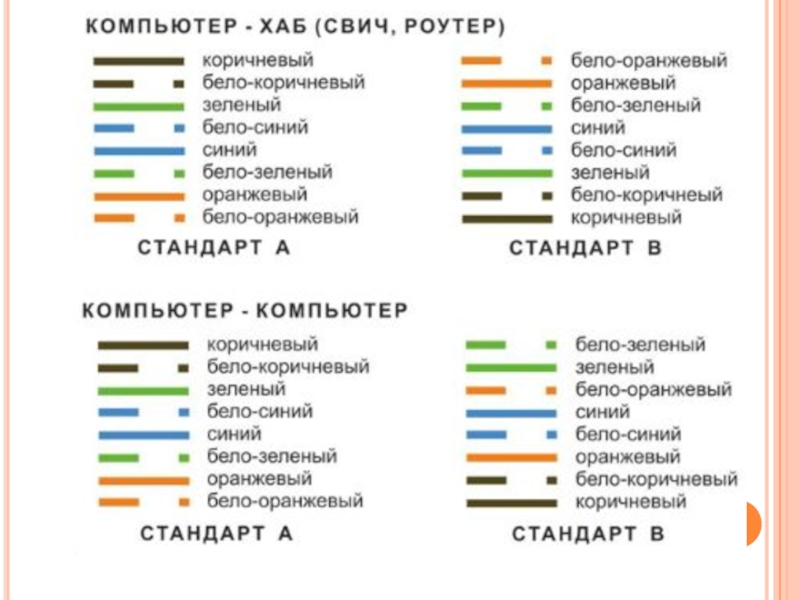

ЛВС, максимальная длина сегмента составляет 100 м. Неэкранированная витая пара состоит из двух изолированных медных проводов.

только речь, но не данные.

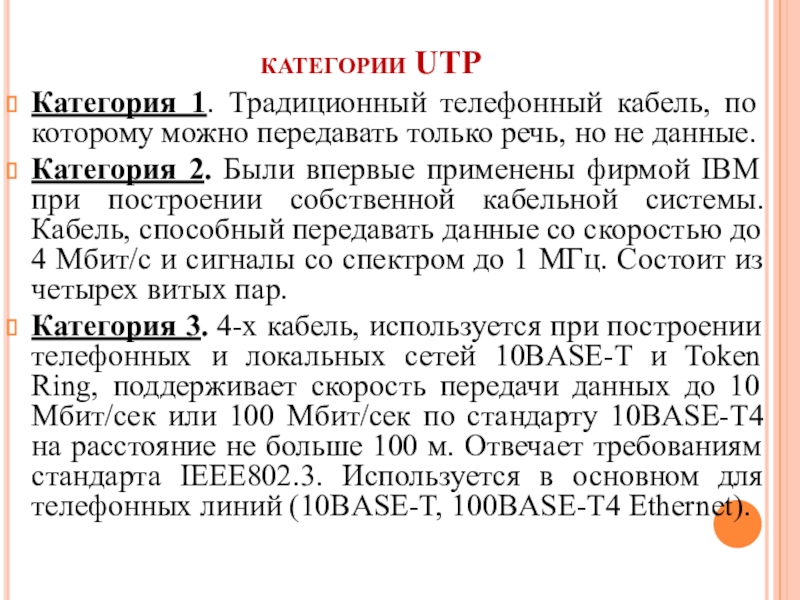

Категория 2. Были впервые применены фирмой IBM при построении собственной кабельной системы. Кабель, способный передавать данные со скоростью до 4 Мбит/с и сигналы со спектром до 1 МГц. Состоит из четырех витых пар.
Категория 3. 4-x кабель, используется при построении телефонных и локальных сетей 10BASE-T и Token Ring, поддерживает скорость передачи данных до 10 Mбит/сек или 100 Mбит/сек по стандарту 10BASE-T4 на расстояние не больше 100 м. Отвечает требованиям стандарта IEEE802.3. Используется в основном для телефонных линий (10BASE-T, 100BASE-T4 Ethernet).

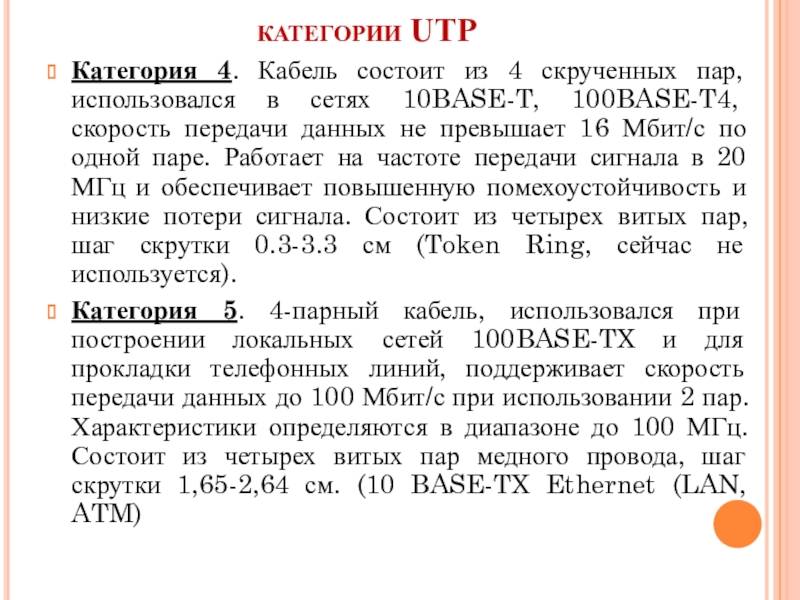

сетях 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре. Работает на частоте передачи сигнала в 20 МГц и обеспечивает повышенную помехоустойчивость и низкие потери сигнала. Состоит из четырех витых пар, шаг скрутки 0.3-3.3 см (Token Ring, сейчас не используется).
Категория 5. 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. Характеристики определяются в диапазоне до 100 МГц. Состоит из четырех витых пар медного провода, шаг скрутки 1,65-2,64 см. (10 BASE-TX Ethernet (LAN, ATM)

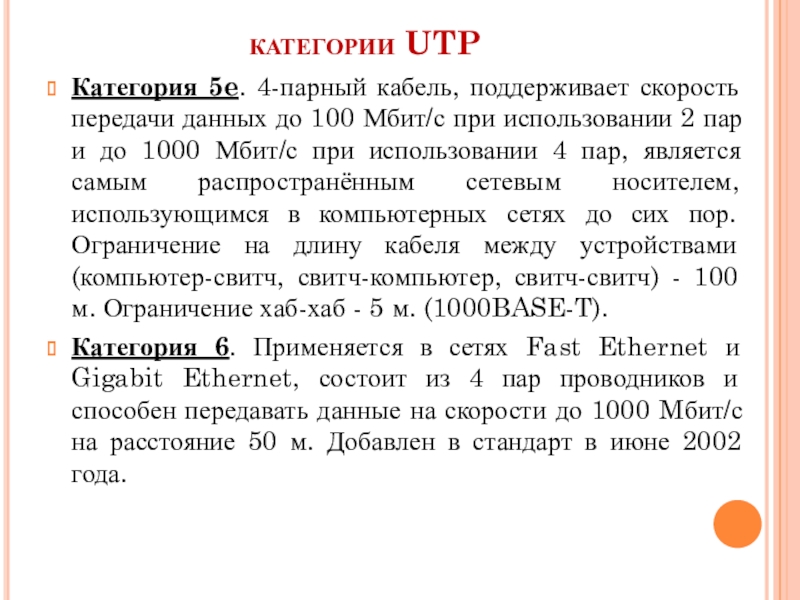

Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) - 100 м. Ограничение хаб-хаб - 5 м. (1000BASE-T).
Категория 6. Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Mбит/с на расстояние 50 м. Добавлен в стандарт в июне 2002 года.

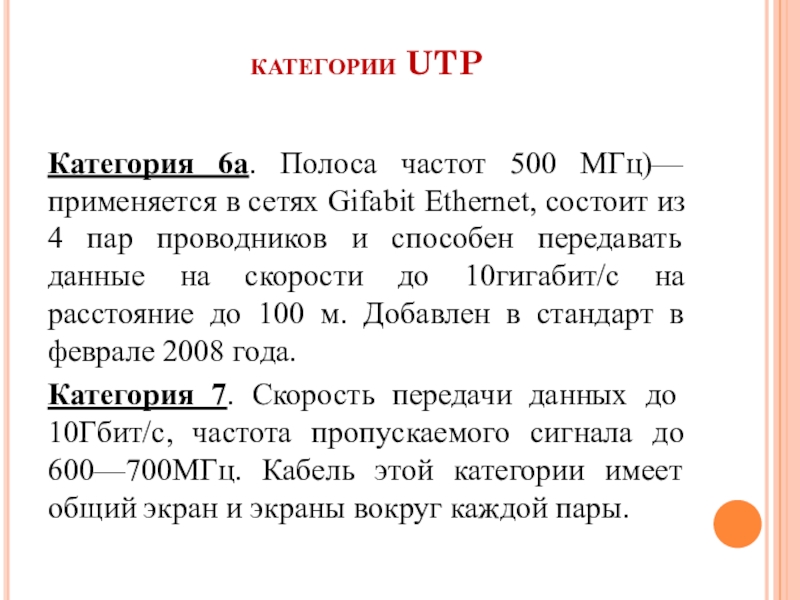

состоит из 4 пар проводников и способен передавать данные на скорости до 10гигабит/с на расстояние до 100 м. Добавлен в стандарт в феврале 2008 года.
Категория 7. Скорость передачи данных до 10Гбит/с, частота пропускаемого сигнала до 600—700МГц. Кабель этой категории имеет общий экран и экраны вокруг каждой пары.

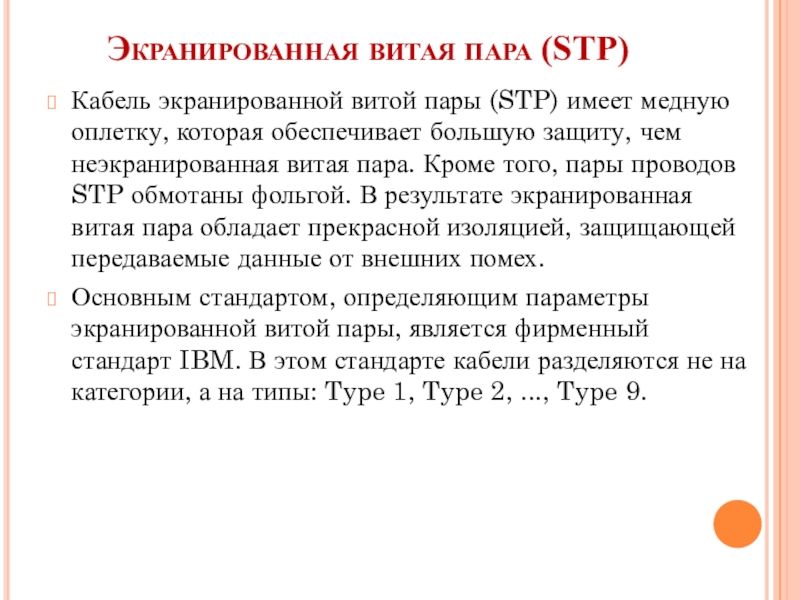

которая обеспечивает большую защиту, чем неэкранированная витая пара. Кроме того, пары проводов STP обмотаны фольгой. В результате экранированная витая пара обладает прекрасной изоляцией, защищающей передаваемые данные от внешних помех.
Основным стандартом, определяющим параметры экранированной витой пары, является фирменный стандарт IBM. В этом стандарте кабели разделяются не на категории, а на типы: Type 1, Type 2, ..., Type 9.

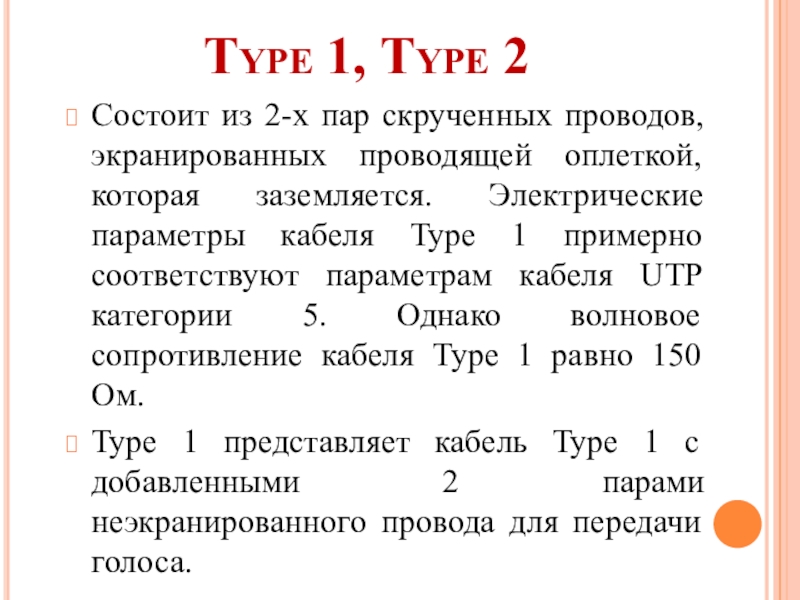

оплеткой, которая заземляется. Электрические параметры кабеля Type 1 примерно соответствуют параметрам кабеля UTP категории 5. Однако волновое сопротивление кабеля Type 1 равно 150 Ом.
Type 1 представляет кабель Type 1 с добавленными 2 парами неэкранированного провода для передачи голоса.

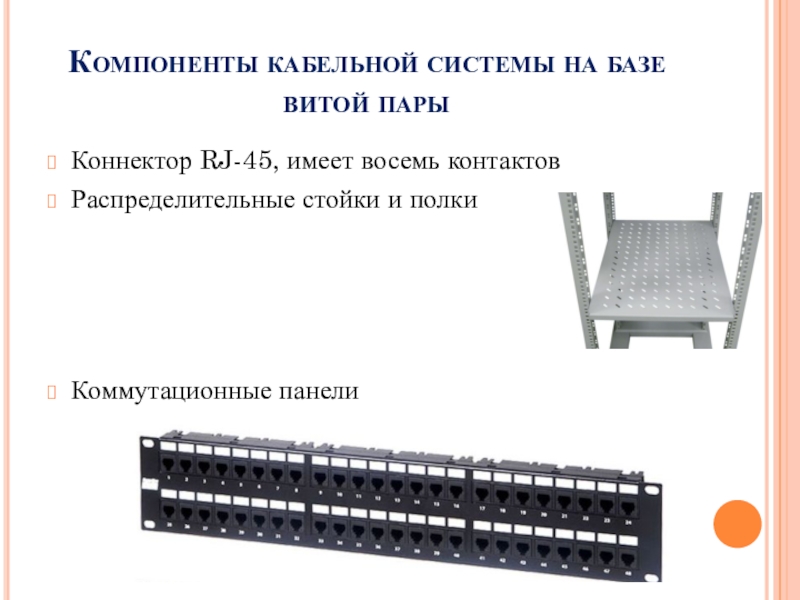

стойки и полки




Коммутационные панели

городе (для обмена между большими сетями) 10 км.
Характеристики коаксиального кабеля:
Дисперсия, т.е. зависимость скорости распространения от длины излучения;
Затухание (дБ/км) - потери на поглощение и рассеяние излучения в волокне;

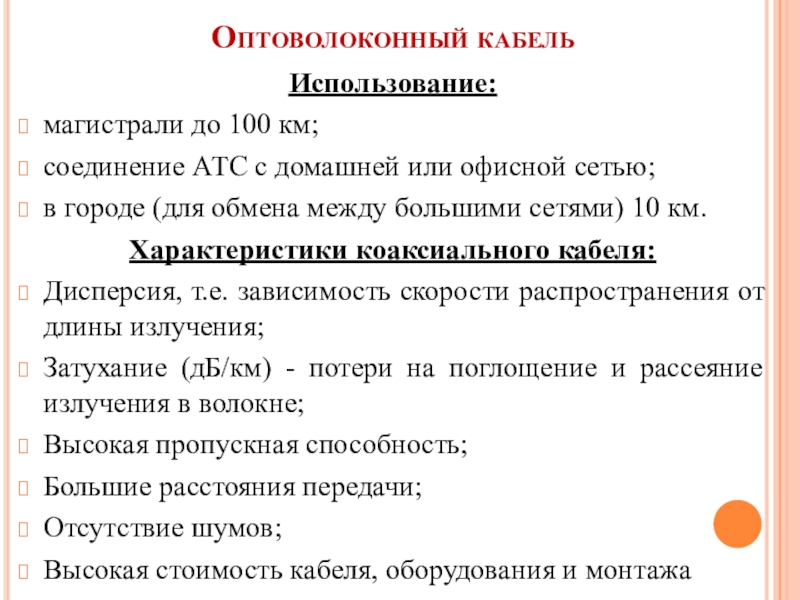

Высокая пропускная способность;
Большие расстояния передачи;
Отсутствие шумов;
Высокая стоимость кабеля, оборудования и монтажа

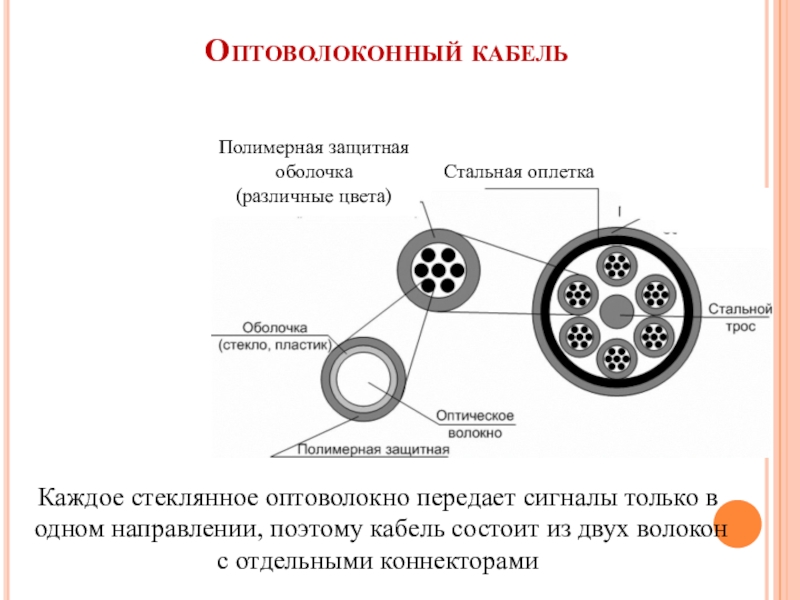

одном направлении, поэтому кабель состоит из двух волокон с отдельными коннекторами

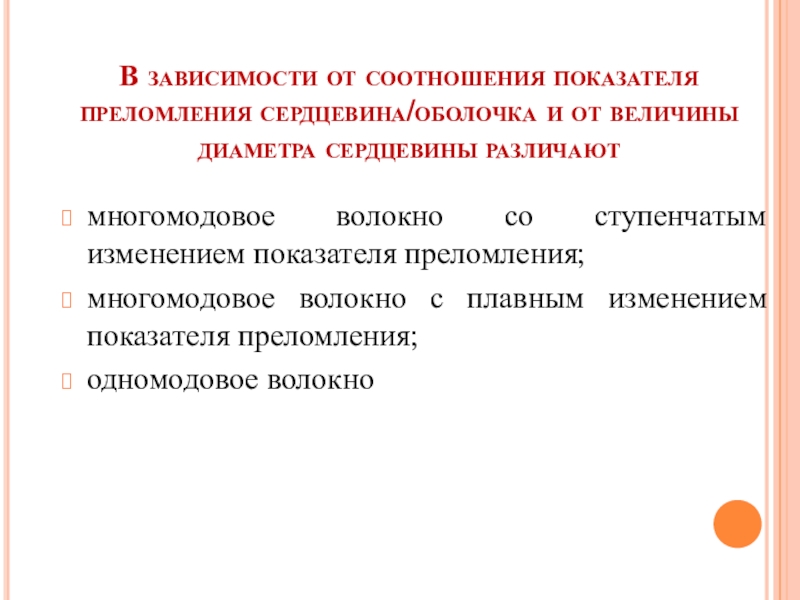

сердцевины различают

многомодовое волокно со ступенчатым изменением показателя преломления;
многомодовое волокно с плавным изменением показателя преломления;
одномодовое волокно

диаметр оболочки 125 мкм

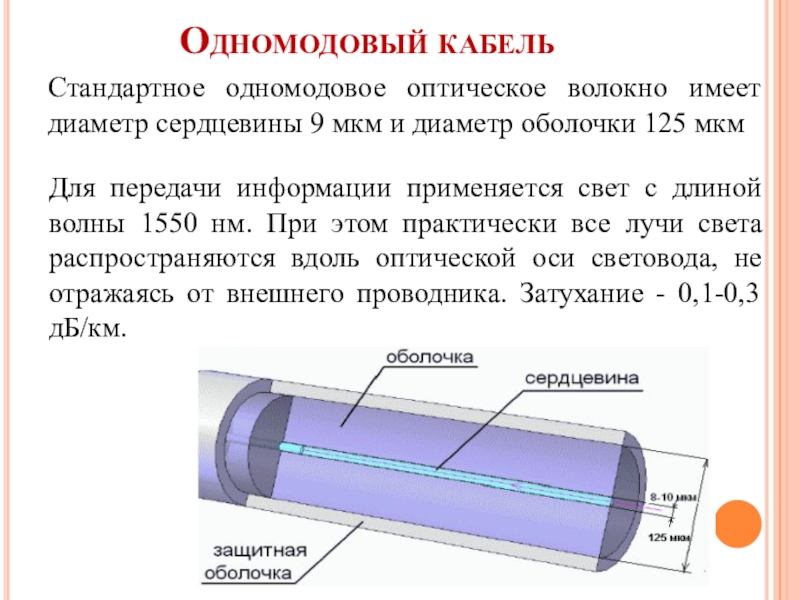

Для передачи информации применяется свет с длиной волны 1550 нм. При этом практически все лучи света распространяются вдоль оптической оси световода, не отражаясь от внешнего проводника. Затухание - 0,1-0,3 дБ/км.

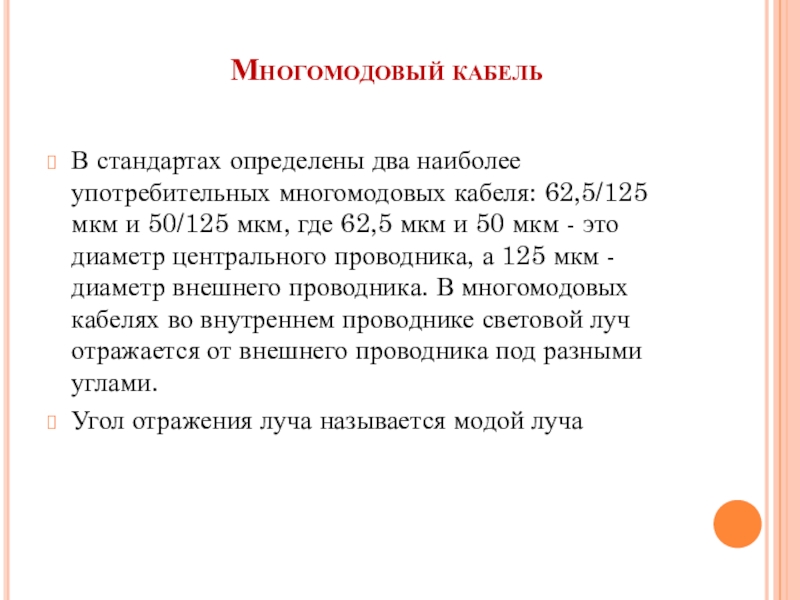

и 50/125 мкм, где 62,5 мкм и 50 мкм - это диаметр центрального проводника, а 125 мкм - диаметр внешнего проводника. В многомодовых кабелях во внутреннем проводнике световой луч отражается от внешнего проводника под разными углами.
Угол отражения луча называется модой луча

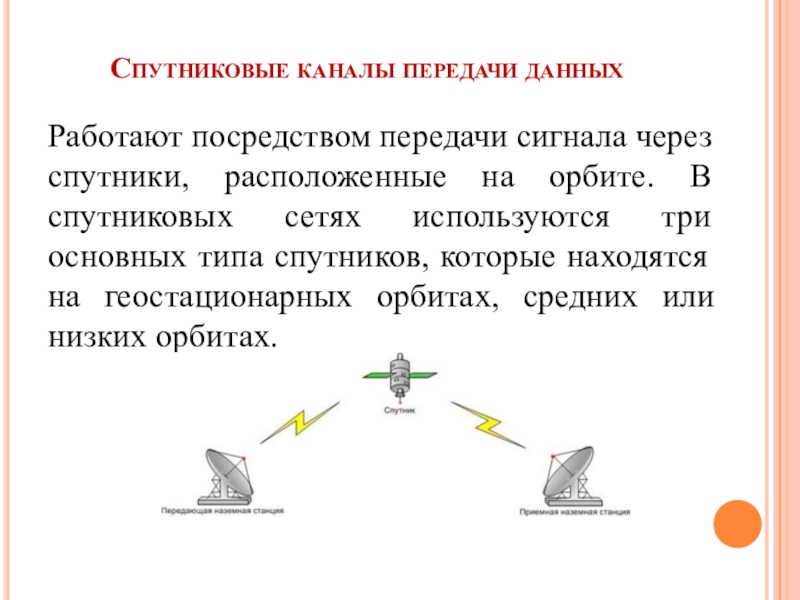

орбите. В спутниковых сетях используются три основных типа спутников, которые находятся на геостационарных орбитах, средних или низких орбитах.

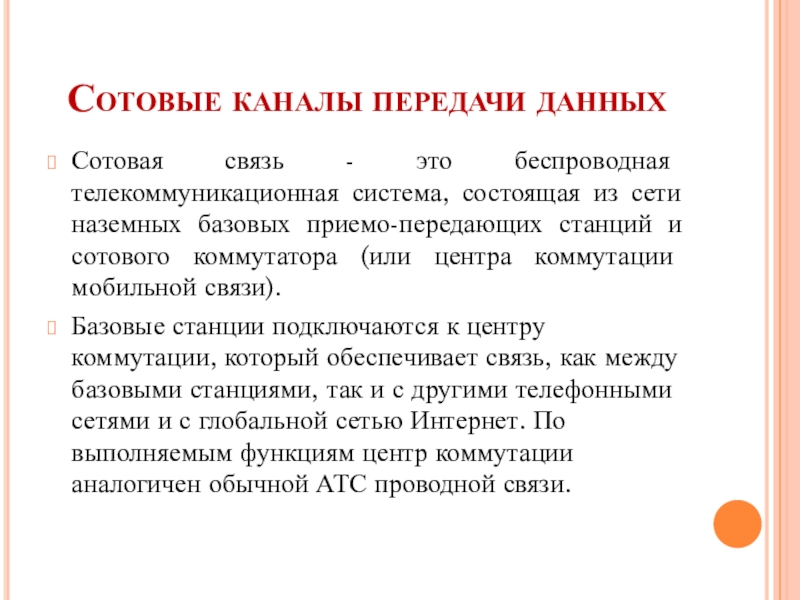

из сети наземных базовых приемо-передающих станций и сотового коммутатора (или центра коммутации мобильной связи).
Базовые станции подключаются к центру коммутации, который обеспечивает связь, как между базовыми станциями, так и с другими телефонными сетями и с глобальной сетью Интернет. По выполняемым функциям центр коммутации аналогичен обычной АТС проводной связи.

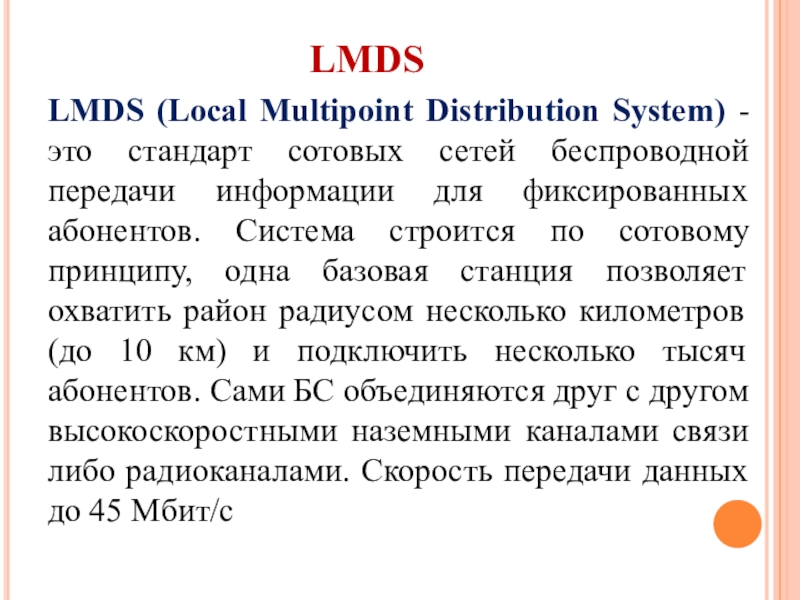

передачи информации для фиксированных абонентов. Система строится по сотовому принципу, одна базовая станция позволяет охватить район радиусом несколько километров (до 10 км) и подключить несколько тысяч абонентов. Сами БС объединяются друг с другом высокоскоростными наземными каналами связи либо радиоканалами. Скорость передачи данных до 45 Мбит/c

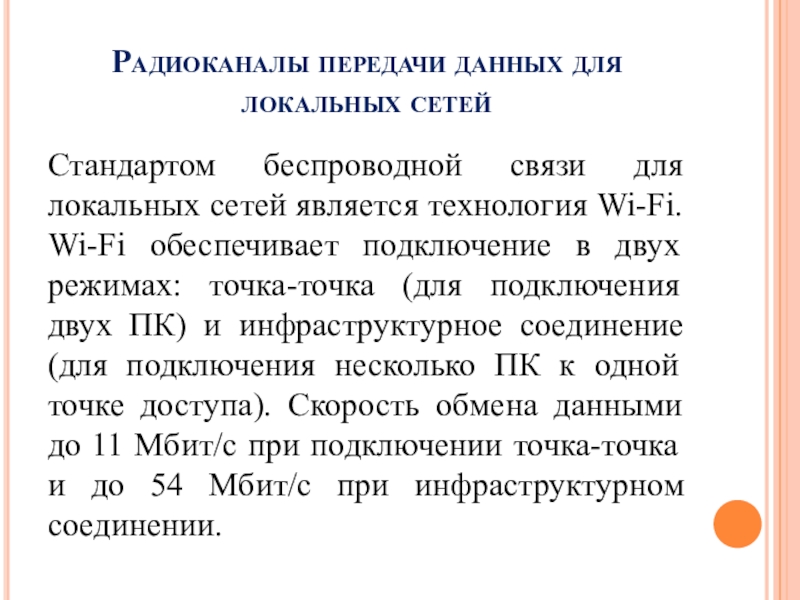

является технология Wi-Fi. Wi-Fi обеспечивает подключение в двух режимах: точка-точка (для подключения двух ПК) и инфраструктурное соединение (для подключения несколько ПК к одной точке доступа). Скорость обмена данными до 11 Mбит/с при подключении точка-точка и до 54 Мбит/с при инфраструктурном соединении.

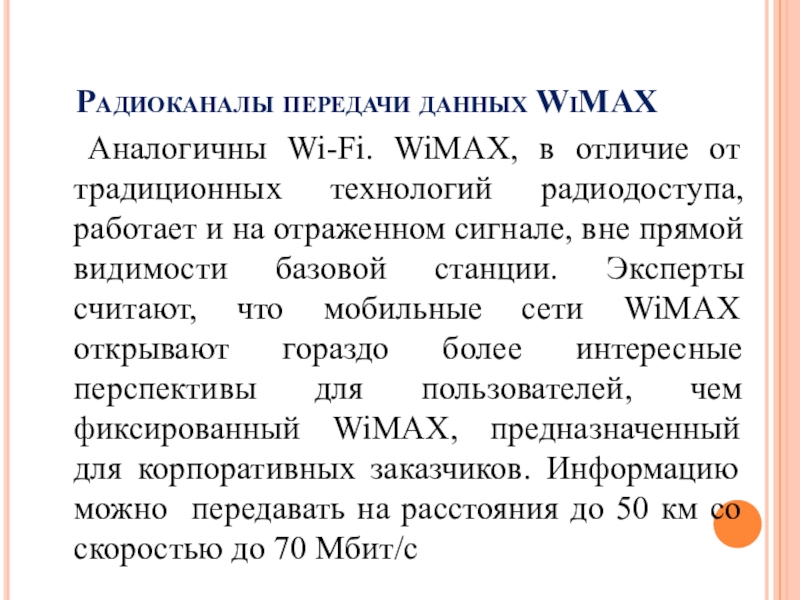

технологий радиодоступа, работает и на отраженном сигнале, вне прямой видимости базовой станции. Эксперты считают, что мобильные сети WiMAX открывают гораздо более интересные перспективы для пользователей, чем фиксированный WiMAX, предназначенный для корпоративных заказчиков. Информацию можно передавать на расстояния до 50 км со скоростью до 70 Мбит/с

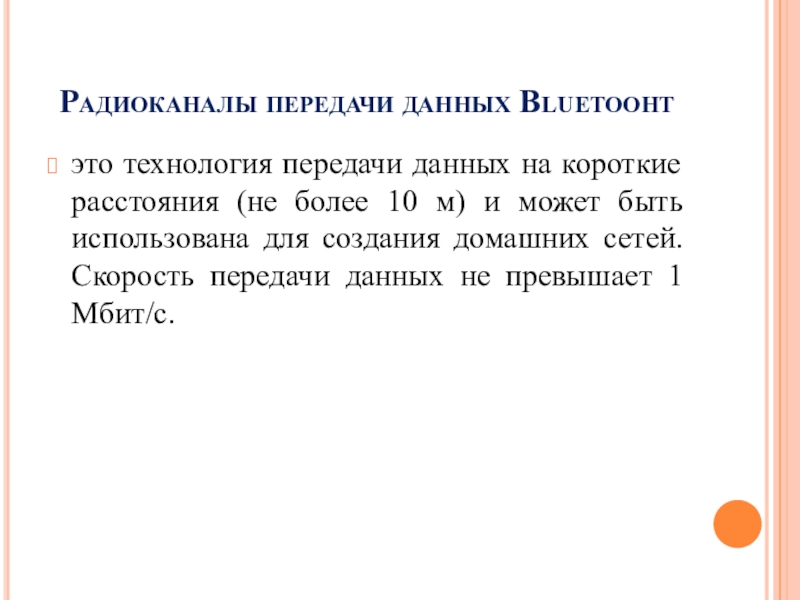

более 10 м) и может быть использована для создания домашних сетей. Скорость передачи данных не превышает 1 Мбит/с.

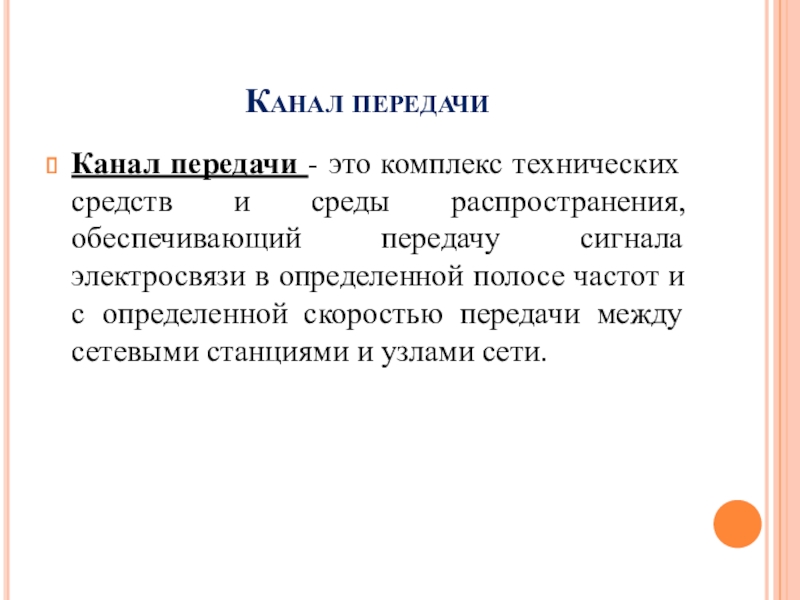

обеспечивающий передачу сигнала электросвязи в определенной полосе частот и с определенной скоростью передачи между сетевыми станциями и узлами сети.

частоте (используется в ЛВС).

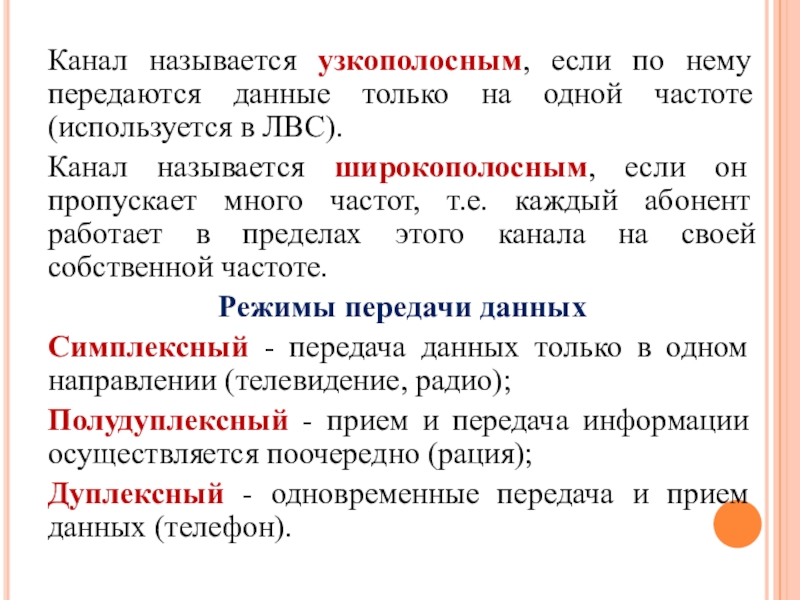

Канал называется широкополосным, если он пропускает много частот, т.е. каждый абонент работает в пределах этого канала на своей собственной частоте.
Режимы передачи данных
Симплексный - передача данных только в одном направлении (телевидение, радио);
Полудуплексный - прием и передача информации осуществляется поочередно (рация);
Дуплексный - одновременные передача и прием данных (телефон).
