Слайд 1Внутренняя канализация зданий

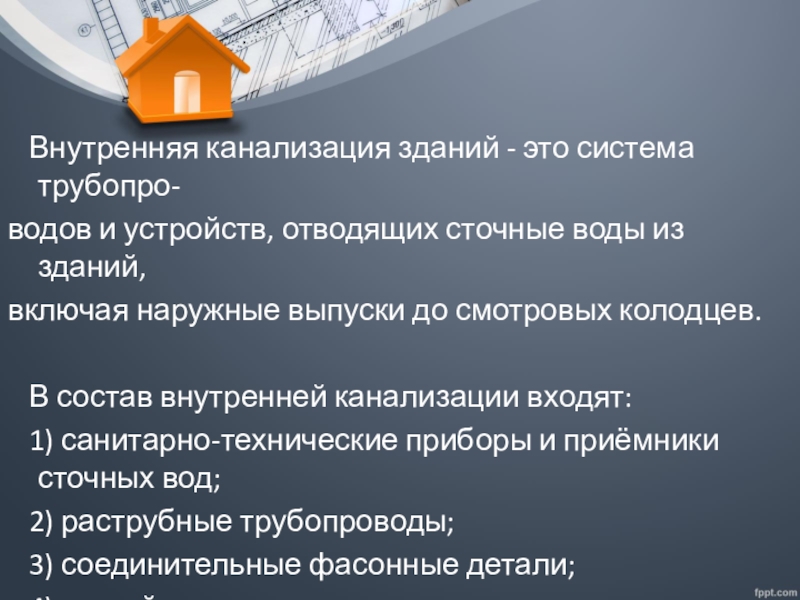

Слайд 2 Внутренняя канализация зданий - это система трубопро-
водов и устройств,
отводящих сточные воды из зданий,
включая наружные выпуски до смотровых колодцев.
В состав внутренней канализации входят:
1) санитарно-технические приборы и приёмники сточных вод;
2) раструбные трубопроводы;
3) соединительные фасонные детали;
4) устройства для прочистки сети.

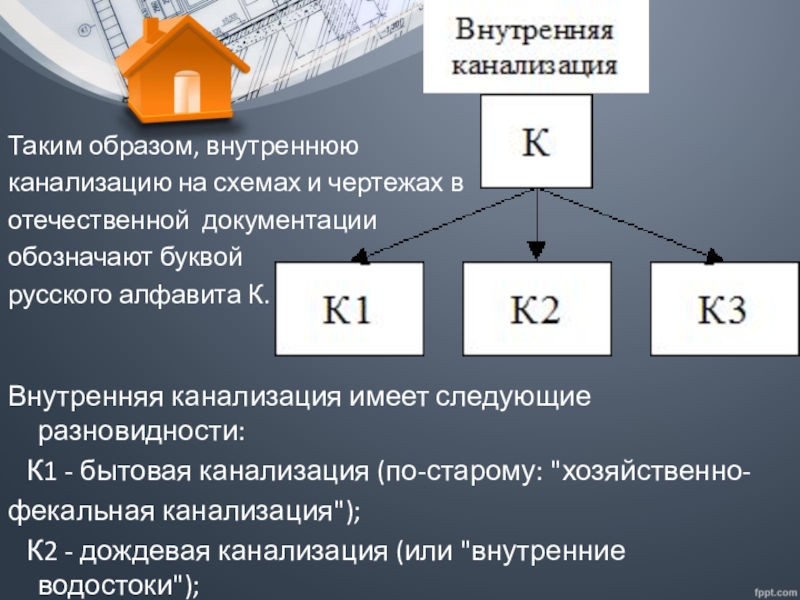

Слайд 3Внутренняя канализация имеет следующие разновидности:
К1 - бытовая канализация (по-старому:
"хозяйственно-
фекальная канализация");
К2 - дождевая канализация (или "внутренние водостоки");
К3 - производственная канализация (общее обозначение).
Таким образом, внутреннюю
канализацию на схемах и чертежах в
отечественной документации
обозначают буквой
русского алфавита К.

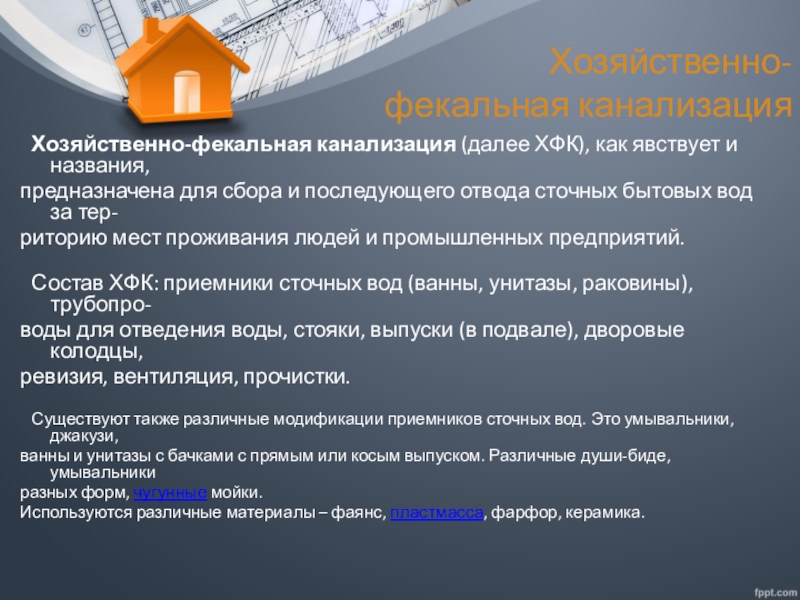

Слайд 4Хозяйственно-фекальная канализация
Хозяйственно-фекальная канализация (далее ХФК), как явствует и названия,
предназначена для
сбора и последующего отвода сточных бытовых вод за тер-
риторию мест проживания людей и промышленных предприятий.
Состав ХФК: приемники сточных вод (ванны, унитазы, раковины), трубопро-
воды для отведения воды, стояки, выпуски (в подвале), дворовые колодцы,
ревизия, вентиляция, прочистки.
Существуют также различные модификации приемников сточных вод. Это умывальники, джакузи,
ванны и унитазы с бачками с прямым или косым выпуском. Различные души-биде, умывальники
разных форм, чугунные мойки.
Используются различные материалы – фаянс, пластмасса, фарфор, керамика.

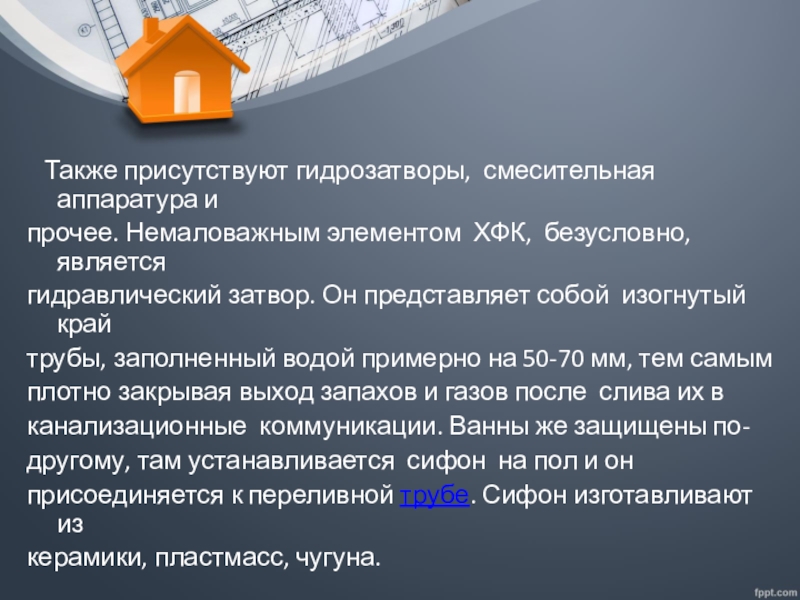

Слайд 5 Также присутствуют гидрозатворы, смесительная аппаратура и
прочее. Немаловажным элементом
ХФК, безусловно, является
гидравлический затвор. Он представляет собой изогнутый край
трубы, заполненный водой примерно на 50-70 мм, тем самым
плотно закрывая выход запахов и газов после слива их в
канализационные коммуникации. Ванны же защищены по-
другому, там устанавливается сифон на пол и он
присоединяется к переливной трубе. Сифон изготавливают из
керамики, пластмасс, чугуна.
Слайд 6 Присутствуют также отводные трубы. Они проложены от
приборов воды
к стояку. Это делают разными способами –
открыто по полу, в специальных бороздах, в панелях. Например,
от моек и ванн, умывальников идут трубы диаметром 50мм с
уклоном 0,035 к стояку. Это делается для обеспечения самотека
сточных вод. От унитазов труба уже 100 мм с уклоном 0,02-0,15.
Приемники сточных вод расположены по этажам друг над
другом – это делается для практичности и удобства. Отводные
трубы крепятся к стоякам с помощью тройников. Исключением
является унитаз, он крепится к стояку через отводы-кресты.

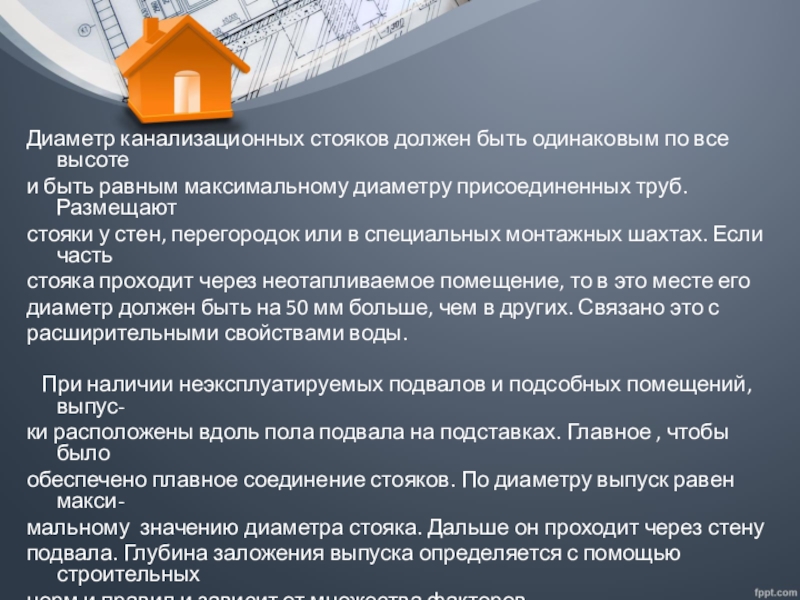

Слайд 7Диаметр канализационных стояков должен быть одинаковым по все высоте
и быть
равным максимальному диаметру присоединенных труб. Размещают
стояки у стен, перегородок или в специальных монтажных шахтах. Если часть
стояка проходит через неотапливаемое помещение, то в это месте его
диаметр должен быть на 50 мм больше, чем в других. Связано это с
расширительными свойствами воды.
При наличии неэксплуатируемых подвалов и подсобных помещений, выпус-
ки расположены вдоль пола подвала на подставках. Главное , чтобы было
обеспечено плавное соединение стояков. По диаметру выпуск равен макси-
мальному значению диаметра стояка. Дальше он проходит через стену
подвала. Глубина заложения выпуска определяется с помощью строительных
норм и правил и зависит от множества факторов.
Также стояки необходимо чистить. Тут в дело вступают ревизии, которые
расположены в 1м от пола на первом и последнем этажах, а также 1 ревизия
на 3 этажа

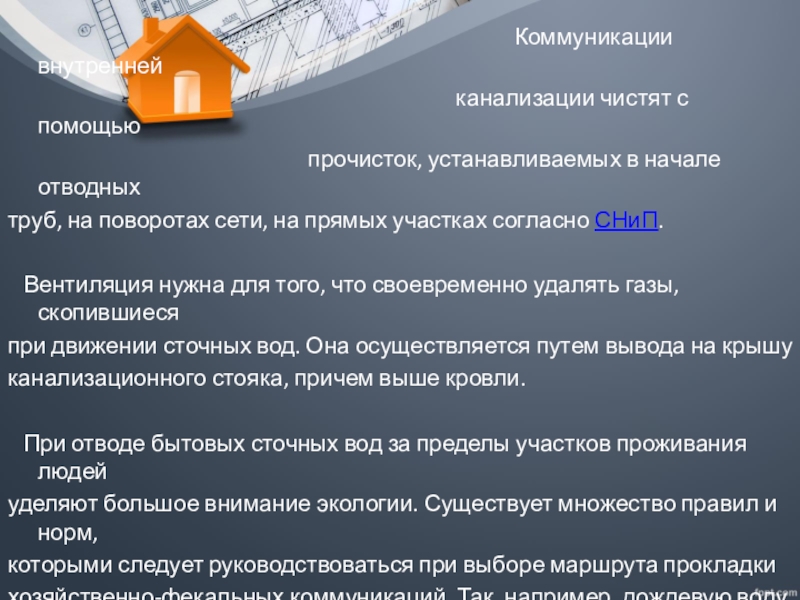

Коммуникации внутренней
канализации чистят с помощью
прочисток, устанавливаемых в начале отводных
труб, на поворотах сети, на прямых участках согласно СНиП.
Вентиляция нужна для того, что своевременно удалять газы, скопившиеся
при движении сточных вод. Она осуществляется путем вывода на крышу
канализационного стояка, причем выше кровли.
При отводе бытовых сточных вод за пределы участков проживания людей
уделяют большое внимание экологии. Существует множество правил и норм,
которыми следует руководствоваться при выборе маршрута прокладки
хозяйственно-фекальных коммуникаций. Так, например, дождевую воду
нельзя выпускать в непроточные пруды, в водоемы для купания, в низины и
лощины, в размываемые овраги, в рыбные пруды. При выборе места очистки
сточных вод и места расположения очистных сооружений, должна быть
выявлена возможность биологической очистки вод в естественной среде.
Слайд 9Начнем с места образования стоков:
1 – сантехнический прибор;
2 – гидравлический затвор;
3
– отводящая труба;
4 – стояк канализации;
5 – отводящий трубопровод в
подвальном помещении;
6 – выпускная труба.
Слайд 10Основные элементы внутренней канализации
являются сети трубопроводов, состоящие из канализационных труб и их частей.
От материалов
главной составляющей внутренней сети канализации зданий
зависит, будет ли это внутренняя канализация пвх или трубы из пнд, чугунные.
Внутренняя разводка канализации должна предусматривать конструкции для
чистки труб и приемники сточных вод. Механизмы для предварительного
очищения и для перекачки канализационных стоков — это тоже внутренняя
канализация.
Эксплуатация систем внутренней канализации возможна при наличии
вентиляционных трубопроводов, а также защитных конструкций
от вредных канализационных газов. Через вытяжные трубы происходит отвод
газов из сети внутренней канализации: выводятся выше крыши здания на 0.7м.
Внутренняя канализация своими руками все же довольно опасное и сложное
занятие. Выполняется она на долгие года. Лучше сделать сразу и качественно
руками профессионалов.

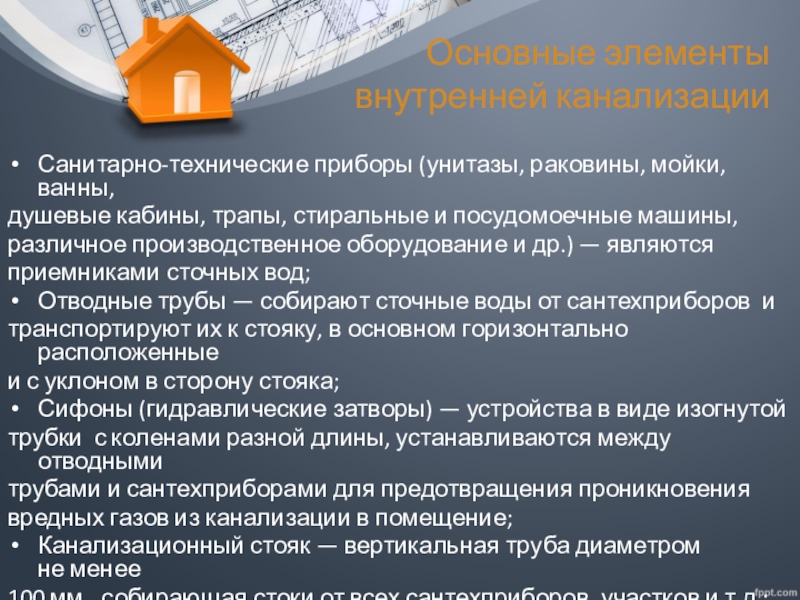

Слайд 11Санитарно-технические приборы (унитазы, раковины, мойки, ванны,
душевые кабины, трапы, стиральные и посудомоечные
машины,
различное производственное оборудование и др.) — являются
приемниками сточных вод;
Отводные трубы — собирают сточные воды от сантехприборов и
транспортируют их к стояку, в основном горизонтально расположенные
и с уклоном в сторону стояка;
Сифоны (гидравлические затворы) — устройства в виде изогнутой
трубки с коленами разной длины, устанавливаются между отводными
трубами и сантехприборами для предотвращения проникновения
вредных газов из канализации в помещение;
Канализационный стояк — вертикальная труба диаметром не менее
100 мм., собирающая стоки от всех сантехприборов, участков и т.д.;
Основные элементы внутренней канализации

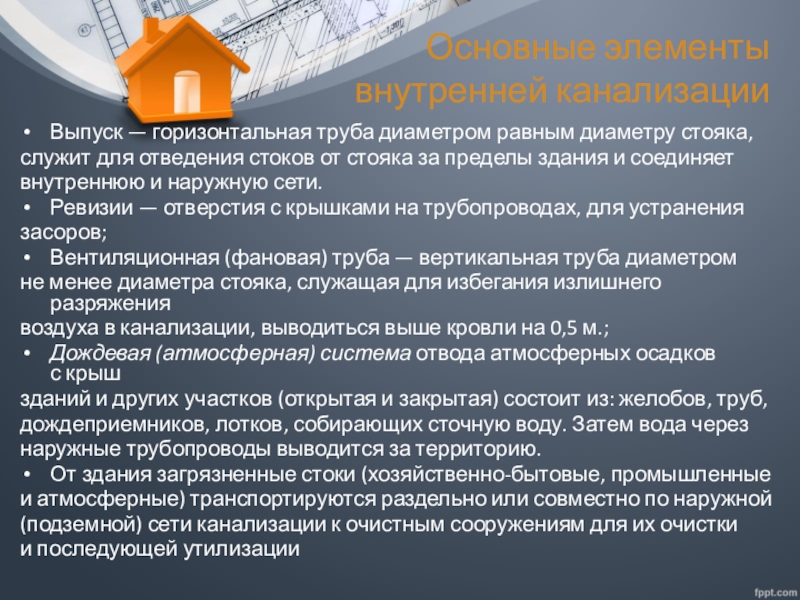

Слайд 12Выпуск — горизонтальная труба диаметром равным диаметру стояка,
служит для отведения стоков
от стояка за пределы здания и соединяет
внутреннюю и наружную сети.
Ревизии — отверстия с крышками на трубопроводах, для устранения
засоров;
Вентиляционная (фановая) труба — вертикальная труба диаметром
не менее диаметра стояка, служащая для избегания излишнего разряжения
воздуха в канализации, выводиться выше кровли на 0,5 м.;
Дождевая (атмосферная) система отвода атмосферных осадков с крыш
зданий и других участков (открытая и закрытая) состоит из: желобов, труб,
дождеприемников, лотков, собирающих сточную воду. Затем вода через
наружные трубопроводы выводится за территорию.
От здания загрязненные стоки (хозяйственно-бытовые, промышленные
и атмосферные) транспортируются раздельно или совместно по наружной
(подземной) сети канализации к очистным сооружениям для их очистки
и последующей утилизации
Основные элементы внутренней канализации
Слайд 13 Выпуск канализации из здания — это система,
состоящая из
труб и фурнитуры, проложенная в
фундаменте дома. Для обустройства выпуска потребуются:
трубы, диаметр которых не менее самой большой трубы канализационного стояка;
куски труб большего диаметра для монтажа гильз;
тройник;
отвод;
заглушка

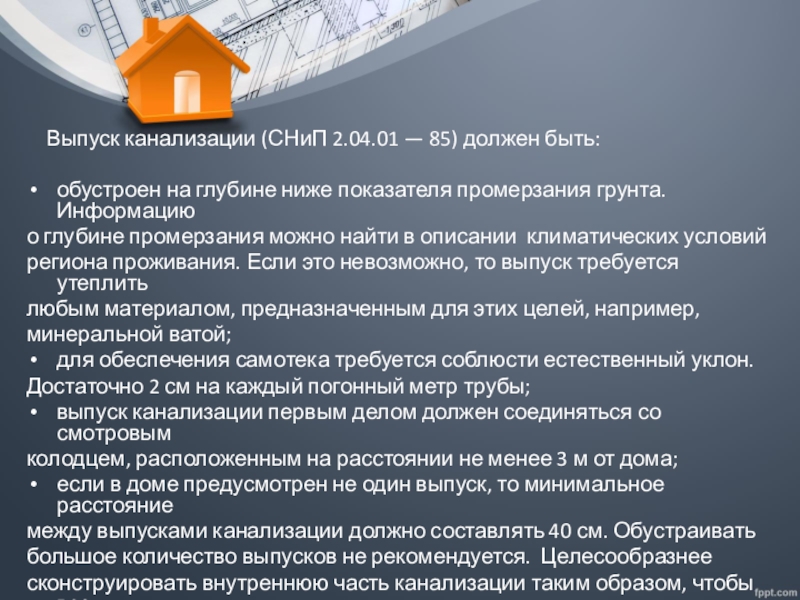

Слайд 14 Выпуск канализации (СНиП 2.04.01 — 85) должен быть:
обустроен на
глубине ниже показателя промерзания грунта. Информацию
о глубине промерзания можно найти в описании климатических условий
региона проживания. Если это невозможно, то выпуск требуется утеплить
любым материалом, предназначенным для этих целей, например,
минеральной ватой;
для обеспечения самотека требуется соблюсти естественный уклон.
Достаточно 2 см на каждый погонный метр трубы;
выпуск канализации первым делом должен соединяться со смотровым
колодцем, расположенным на расстоянии не менее 3 м от дома;
если в доме предусмотрен не один выпуск, то минимальное расстояние
между выпусками канализации должно составлять 40 см. Обустраивать
большое количество выпусков не рекомендуется. Целесообразнее
сконструировать внутреннюю часть канализации таким образом, чтобы все
сантехнические приборы соединялись в один стояк (в крайнем случае, для
больших домов в два).

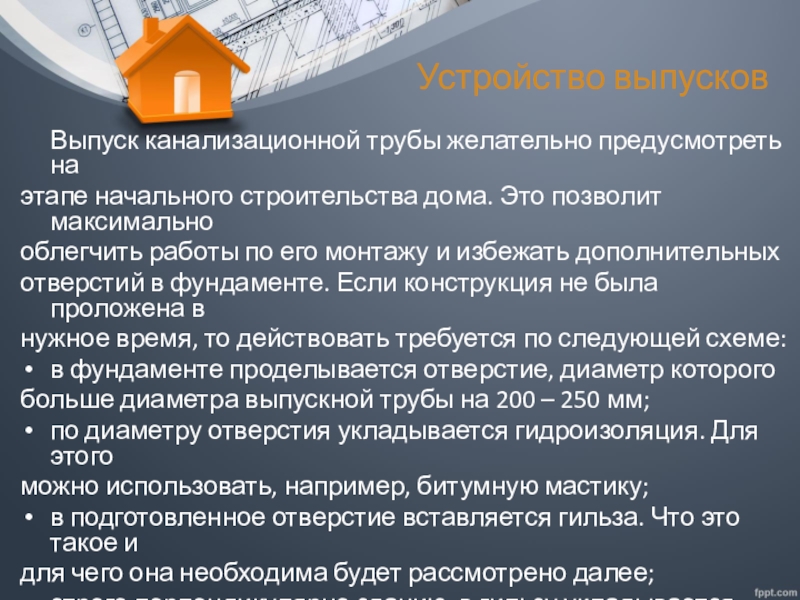

Слайд 15Устройство выпусков
Выпуск канализационной трубы желательно предусмотреть на
этапе
начального строительства дома. Это позволит максимально
облегчить работы по его монтажу и избежать дополнительных
отверстий в фундаменте. Если конструкция не была проложена в
нужное время, то действовать требуется по следующей схеме:
в фундаменте проделывается отверстие, диаметр которого
больше диаметра выпускной трубы на 200 – 250 мм;
по диаметру отверстия укладывается гидроизоляция. Для этого
можно использовать, например, битумную мастику;
в подготовленное отверстие вставляется гильза. Что это такое и
для чего она необходима будет рассмотрено далее;
строго перпендикулярно зданию в гильзу укладывается выводящая труба;
расстояние между гильзой и трубой заделывается монтажной пеной.

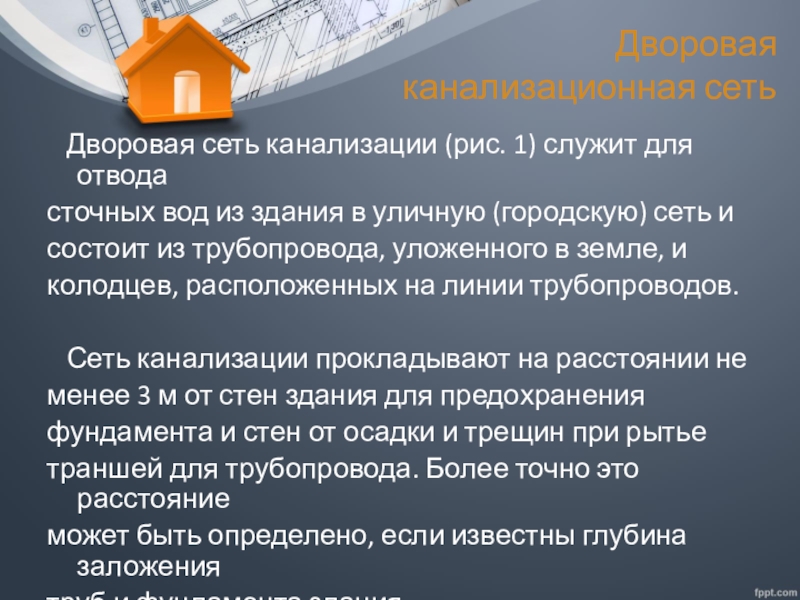

Слайд 16Дворовая канализационная сеть
Дворовая сеть канализации (рис. 1) служит для
отвода
сточных вод из здания в уличную (городскую) сеть и
состоит из трубопровода, уложенного в земле, и
колодцев, расположенных на линии трубопроводов.
Сеть канализации прокладывают на расстоянии не
менее 3 м от стен здания для предохранения
фундамента и стен от осадки и трещин при рытье
траншей для трубопровода. Более точно это расстояние
может быть определено, если известны глубина заложения
труб и фундамента здания.

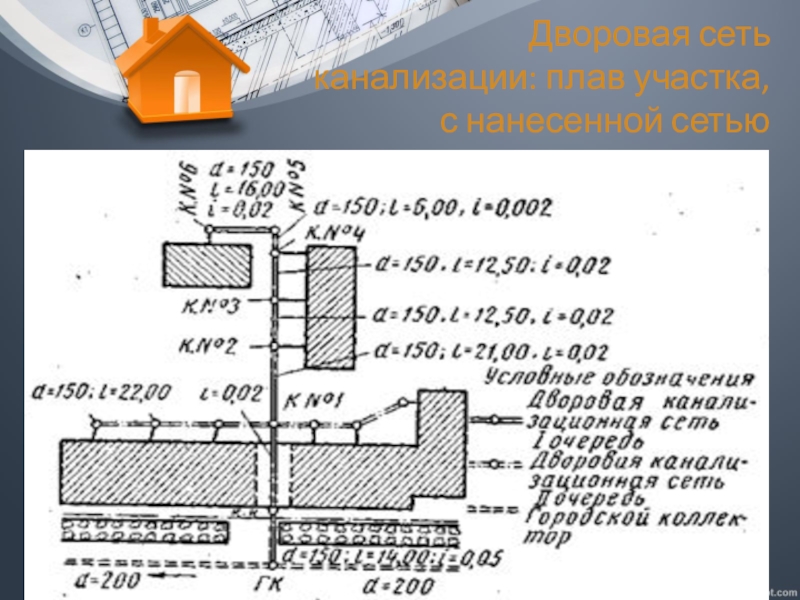

Слайд 17Дворовая сеть
канализации: плав участка,
с нанесенной сетью

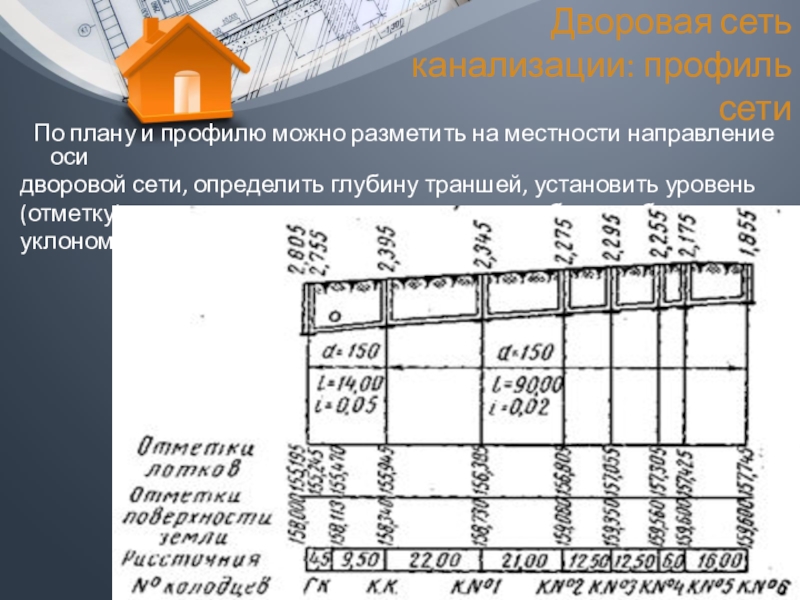

Слайд 18Дворовая сеть канализации: профиль сети
По плану и профилю можно
разметить на местности направление оси
дворовой сети, определить глубину траншей, установить уровень
(отметку) заложения колодцев и проложить трубы с требуемым
уклоном.

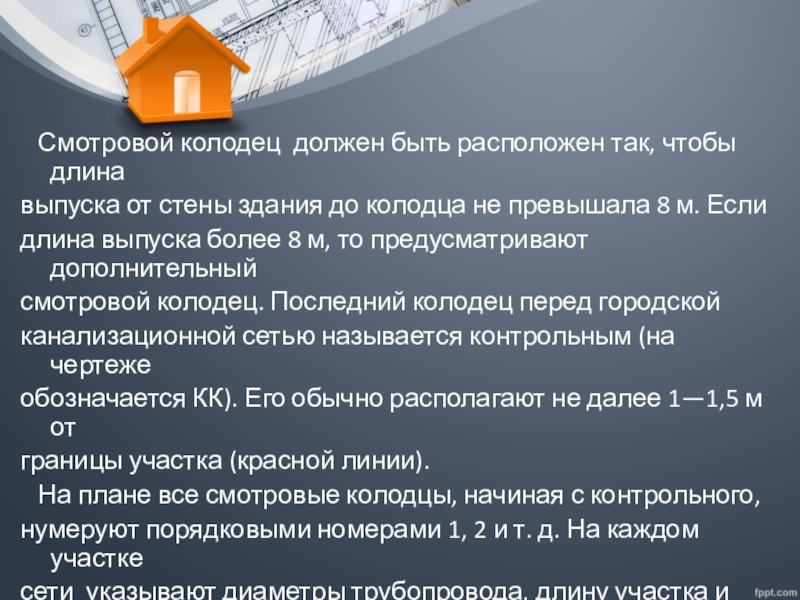

Слайд 19 Смотровой колодец должен быть расположен так, чтобы длина
выпуска
от стены здания до колодца не превышала 8 м. Если
длина выпуска более 8 м, то предусматривают дополнительный
смотровой колодец. Последний колодец перед городской
канализационной сетью называется контрольным (на чертеже
обозначается КК). Его обычно располагают не далее 1—1,5 м от
границы участка (красной линии).
На плане все смотровые колодцы, начиная с контрольного,
нумеруют порядковыми номерами 1, 2 и т. д. На каждом участке
сети указывают диаметры трубопровода, длину участка и уклон,
например
d= 150 мм; /= 16 м; 1=0,02.

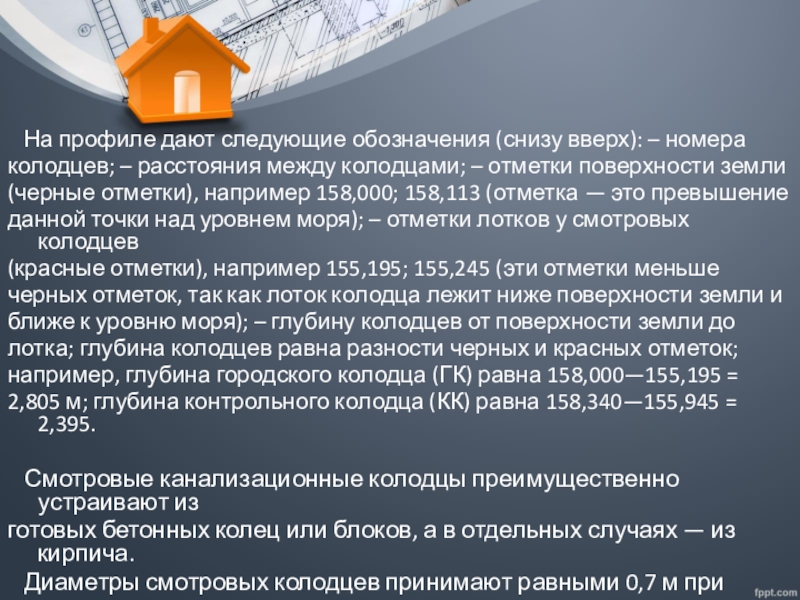

Слайд 20 На профиле дают следующие обозначения (снизу вверх): – номера
колодцев; – расстояния между колодцами; – отметки поверхности земли
(черные отметки), например 158,000; 158,113 (отметка — это превышение
данной точки над уровнем моря); – отметки лотков у смотровых колодцев
(красные отметки), например 155,195; 155,245 (эти отметки меньше
черных отметок, так как лоток колодца лежит ниже поверхности земли и
ближе к уровню моря); – глубину колодцев от поверхности земли до
лотка; глубина колодцев равна разности черных и красных отметок;
например, глубина городского колодца (ГК) равна 158,000—155,195 =
2,805 м; глубина контрольного колодца (КК) равна 158,340—155,945 = 2,395.
Смотровые канализационные колодцы преимущественно устраивают из
готовых бетонных колец или блоков, а в отдельных случаях — из кирпича.
Диаметры смотровых колодцев принимают равными 0,7 м при диаметре
труб 125 и 150 мм и глубине колодца до 2 м. При больших глубинах колод-
ца и диаметрах труб диаметр колодца принимают равным не менее 1 м.

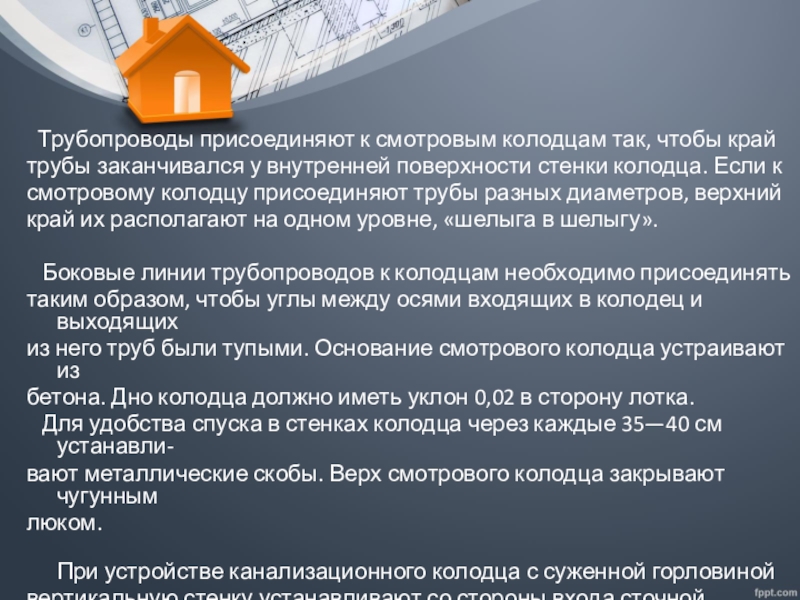

Слайд 21 Трубопроводы присоединяют к смотровым колодцам так, чтобы край
трубы
заканчивался у внутренней поверхности стенки колодца. Если к
смотровому колодцу присоединяют трубы разных диаметров, верхний
край их располагают на одном уровне, «шелыга в шелыгу».
Боковые линии трубопроводов к колодцам необходимо присоединять
таким образом, чтобы углы между осями входящих в колодец и выходящих
из него труб были тупыми. Основание смотрового колодца устраивают из
бетона. Дно колодца должно иметь уклон 0,02 в сторону лотка.
Для удобства спуска в стенках колодца через каждые 35—40 см устанавли-
вают металлические скобы. Верх смотрового колодца закрывают чугунным
люком.
При устройстве канализационного колодца с суженной горловиной
вертикальную стенку устанавливают со стороны входа сточной жидкости в
колодец. Скобы заделывают в вертикальную стенку.
