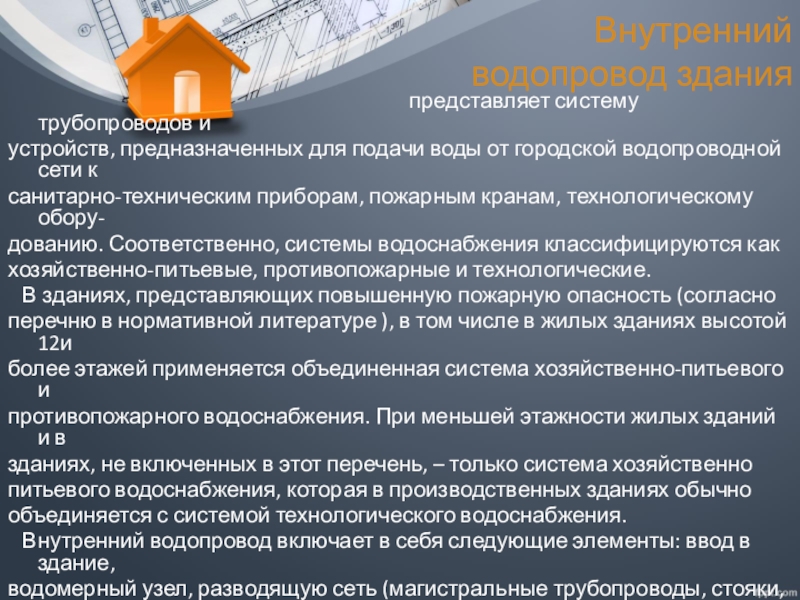

представляет систему трубопроводов и
устройств, предназначенных для подачи воды от городской водопроводной сети к
санитарно-техническим приборам, пожарным кранам, технологическому обору-
дованию. Соответственно, системы водоснабжения классифицируются как
хозяйственно-питьевые, противопожарные и технологические.
В зданиях, представляющих повышенную пожарную опасность (согласно
перечню в нормативной литературе ), в том числе в жилых зданиях высотой 12и
более этажей применяется объединенная система хозяйственно-питьевого и
противопожарного водоснабжения. При меньшей этажности жилых зданий и в
зданиях, не включенных в этот перечень, – только система хозяйственно
питьевого водоснабжения, которая в производственных зданиях обычно
объединяется с системой технологического водоснабжения.
Внутренний водопровод включает в себя следующие элементы: ввод в здание,
водомерный узел, разводящую сеть (магистральные трубопроводы, стояки,водо-
меры на ответвлениях к отдельным потребителям, подводки к санитарным при-
борам), водоразборную, смесительную, запорную и регулирующую арматуру. Кроме того, система водоснабжения здания может иметь насосную станцию
подкачки и регулирующую емкость (водонапорный бак или гидропневматический бак).

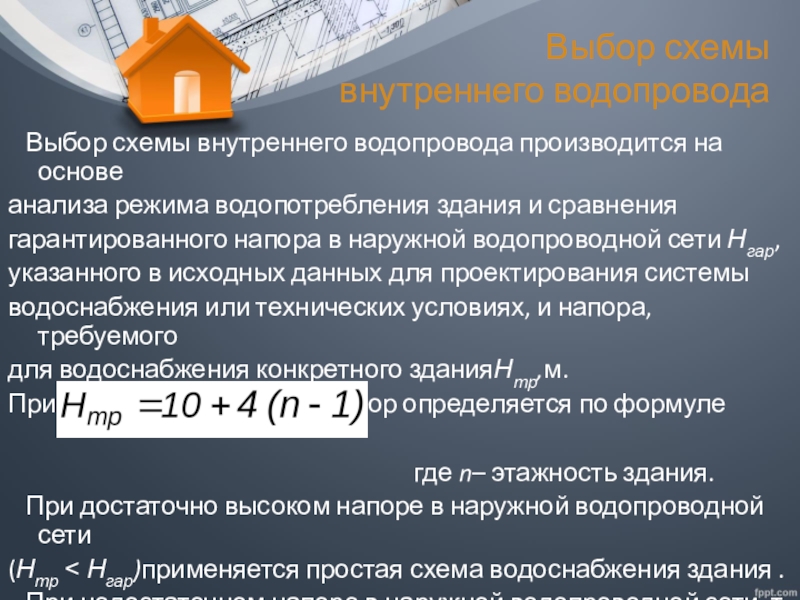

основе
анализа режима водопотребления здания и сравнения
гарантированного напора в наружной водопроводной сети Нгар,
указанного в исходных данных для проектирования системы
водоснабжения или технических условиях, и напора, требуемого
для водоснабжения конкретного зданияНтр,м.
Приближенно требуемый напор определяется по формуле

где n– этажность здания.
При достаточно высоком напоре в наружной водопроводной сети
(Нтр ˂ Нгар)применяется простая схема водоснабжения здания .
При недостаточном напоре в наружной водопроводной сети, т.е.  Нтр > Нгар, используются схемы с насосной станцией подкачки

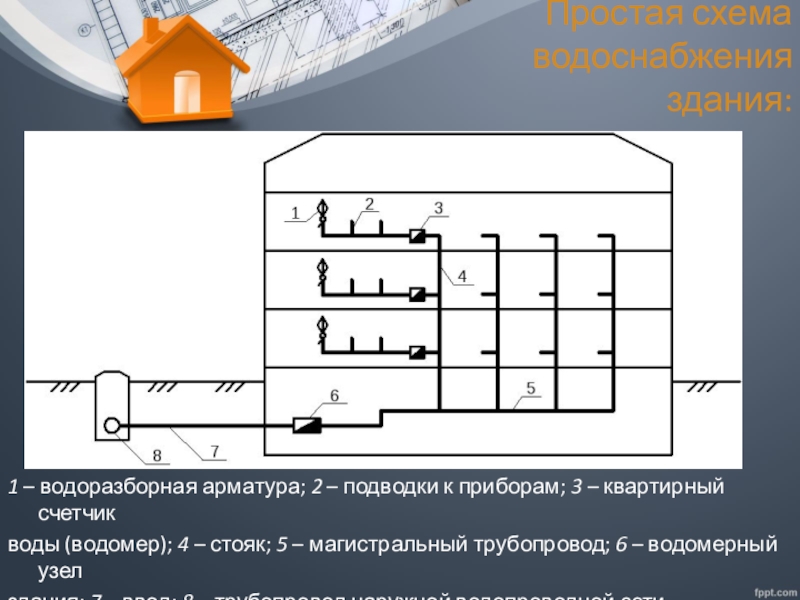

(водомер); 4 – стояк; 5 – магистральный трубопровод; 6 – водомерный узел
здания; 7 – ввод; 8 – трубопровод наружной водопроводной сети

плане производится трассировка ввода по кратчайшему расстоянию
от наружной водопроводной сети до здания и назначается место входа
трубы в подвал здания. При необходимости установки насосов подкачки
намечается место расположения насосной станции подкачки в подвале
проектируемого здания или в отдельно стоящем здании насосной станции
подкачки, обычно совместно с центральным тепловым пунктом (ЦТП)
горячего водоснабжения.
На вводахобычно используются напорные чугунные трубы, прокладыва-
емые ниже глубины промерзания грунта в данной местности.
Трубопровод должен иметь уклон не менее 0,002 в сторону городской
сети для обеспечения возможности сброса воды из системы водоснабже-
ния здания. Пересечение вводом стены подвала делается под прямым
углом, и для защиты трубы от возможной просадки здания над трубой в
стене устраивается зазор 0,2 м, заделываемый эластичными водонепро -
ницаемыми материалами.

стены устанавливается
счетчик воды. Он должен быть размещен на
Горизонтальном участке циферблатом вверх
на высоте, обеспечивающей легкий доступ к
нему. Счетчики устанавливают вводомерных
узлах, в состав которых входят: запорная
арматура до и после счетчика, контрольно
спускной кран, манометр, обводная линия с
запорным устройством для подачи воды в
здание при ремонте счетчика. В жилых и
общественных зданиях счетчики должны
иметь устройства формирования электрических
импульсов и съемные или стационарные
датчики этих импульсов.

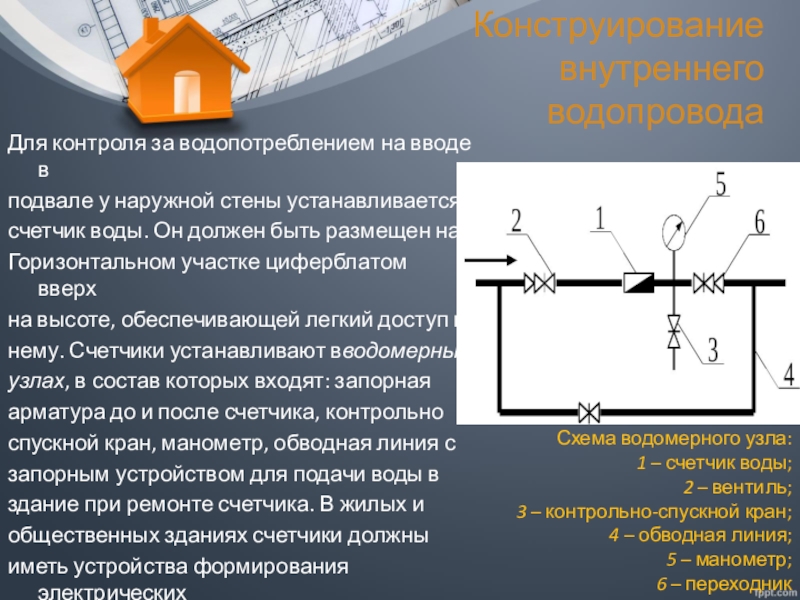

Схема водомерного узла:
 1 – счетчик воды;
 2 – вентиль;
3 – контрольно-спускной кран;
4 – обводная линия;
 5 – манометр;
6 – переходник

до и
после счетчика. Чтобы не происходило увеличения
погрешности из-за искажения потока, до счетчика воды
предусматривается прямой участок длиной не менее 5
условных диаметров счетчика, а после него – не менее
одного условного диаметра.

Способы прокладки магистральных трубопроводов в подвале здания:
 1 – на подвеске; 2 – на консольных опорах; 3 – на столбчатых фундаментах

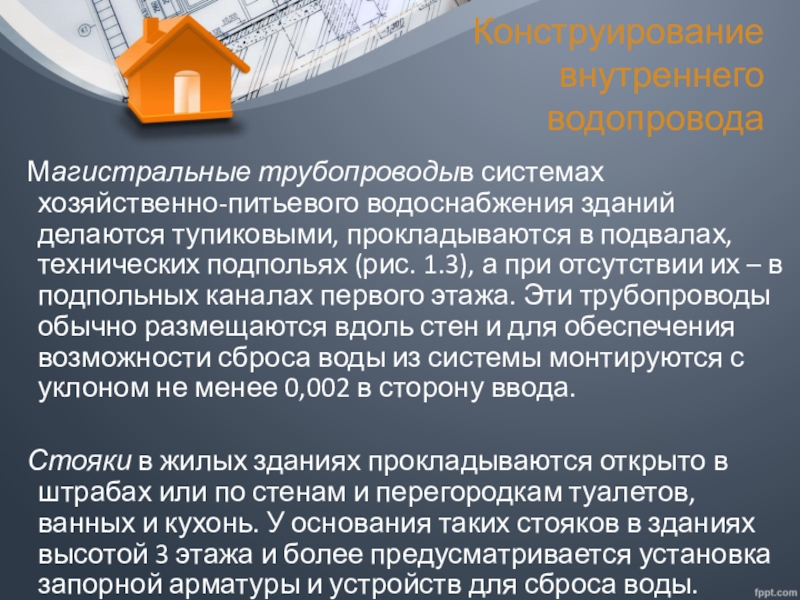

тупиковыми, прокладываются в подвалах, технических подпольях (рис. 1.3), а при отсутствии их – в подпольных каналах первого этажа. Эти трубопроводы обычно размещаются вдоль стен и для обеспечения возможности сброса воды из системы монтируются с уклоном не менее 0,002 в сторону ввода.

Стояки в жилых зданиях прокладываются открыто в штрабах или по стенам и перегородкам туалетов, ванных и кухонь. У основания таких стояков в зданиях высотой 3 этажа и более предусматривается установка запорной арматуры и устройств для сброса воды.

или вертикальном
Участке устанавливается запорная арматура (вентиль или шаровой кран) и
счетчик воды без обводной линии; при необходимости – кран регулиров -
ки давления (КРД). С целью улучшения условий эксплуатации рекомен -
дуется применять комплектные изделия, включающие КРД, фильтр и
запорное устройство в одном корпусе.
 Подводки к приборам прокладываются открыто на высоте 0,2–0,4 м от
уровня пола.

В зданиях с повышенными требованиями к интерьеру помещений
возможна скрытая прокладка стояков и подводок с обеспечением доступа
к запорной и регулирующей арматуре через специальные лючки.
Для всех сетей внутреннего водопровода могут использоваться как тра -
диционные стальные трубы с внутренним и наружным защитным покры -
тием от коррозии (оцинкованные), так и пластмассовые или металлополи-
мерные трубы.

определя -
ются архитектурно-строительными требованиями. В квартирах жилых зданий
обычно предусматриваются: умывальник со смесителем, мойка со смесителем,
ванна со смесителем (в том числе, возможно, общим для ванны и умывальника),
унитаз со смывным бачком. Кроме того, в жилых зданиях в каждой квартире на
трубопроводе холодного водоснабжения следует предусматривать кран
первичного пожаротушения, к которому присоединен шланг длиной,
обеспечивающей подачу воды в наиболее удаленную точку квартиры. Отдельный
кран, к которому присоединяется этот шланг,может быть установлен в любом
удобном для его использования месте: в ванной, туалете, кухне – по усмотрению
заказчика. Вид и материал шланга не регламентируются. Основной смысл
применения этого устройства состоит в возможности тушения жильцами
загорания в квартире на ранней стадии его обнаружения и не предполагает его
использования пожарными подразделениями. Устройство обеспечивает быструю
и непрерывную подачу воды к очагу возгорания. Этот кран не является
водоразборным прибором и в гидравлическом расчете не учитывается.

имеют условные диаметры 15, 20, 32 мм и т. д. Такие трубы получили наибольшее распространение из-за большой прочности, значительной длины заводских заготовок, возможности гнутья, сварки. Соединения труб различают неразъемные и разъемные. Разъемные соединения выполняются на резьбе или фланцах и устраиваются на вводах в квартиры, на подводках к санитарным приборам и в тех местах, где в процессе эксплуатации может потребоваться разборка трубопровода. Неразъемные соединения осуществляются на сварке или с помощью фасонных частей (муфты, тройники, крестовины, угольники).

Трубы сетей внутреннего водопровода

внутренней поверхности и, соответственно, малым
гидравлическим потерям, малому весу. Для нужд водоснабжения выпускаются
трубы из полиэтилена высокой плотности (ПВП) и полиэтилена низкой
плотности (ПНП) по ГОСТ 18599-83*, рассчитанные на давление до 1,0 МПа, а
также из полипропилена (ПП) по ТУ 38-102-100-76, рассчитанные на давление
0,6 МПа.

Для соединения таких труб используют сварку, склеивание, муфты, фланцы и
накидные гайки. В системах внутреннего водопровода пластмассовые трубы
разрешается использовать при монтаже подводок к санитарно-техническим
приборам. Пластмассовые трубы имеют высокий коэффициент температурного
расширения, поэтому необходимо предусматривать возможность компенсации
температурных удлинений, особенно в местах присоединения к неподвижной
водоразборной арматуре. Применение пластмассовых труб в объединенных и
раздельных системах противопожарного водопровода не допускается.

Трубы сетей внутреннего водопровода

-

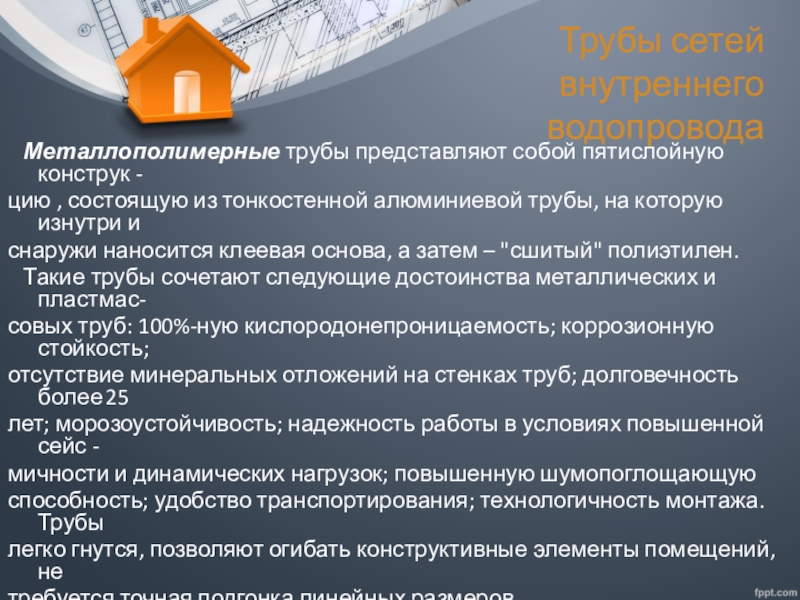

цию , состоящую из тонкостенной алюминиевой трубы, на которую изнутри и
снаружи наносится клеевая основа, а затем – "сшитый" полиэтилен.
Такие трубы сочетают следующие достоинства метал­лических и пластмас-
совых труб: 100%-ную кислородонепроницаемость; коррозионную стойкость;
отсутствие минеральных отложений на стенках труб; долговечность более 25
лет; морозоустойчивость; надежность работы в условиях повышенной сейс -
мичности и динамических нагрузок; повышенную шумопоглощающую
способность; удобство транспортирования; технологичность монтажа. Трубы
легко гнутся, позволяют огибать конструктивные элементы помещений, не
требуется точная подгонка линейных размеров.

Монтаж таких труб осуществляется без сварки или нарезки резьбы
непосредственно с оборудованием и приборами, выполненными из стали,
латуни, пластмасс, при помощи соединительных деталей (накидных гаек).

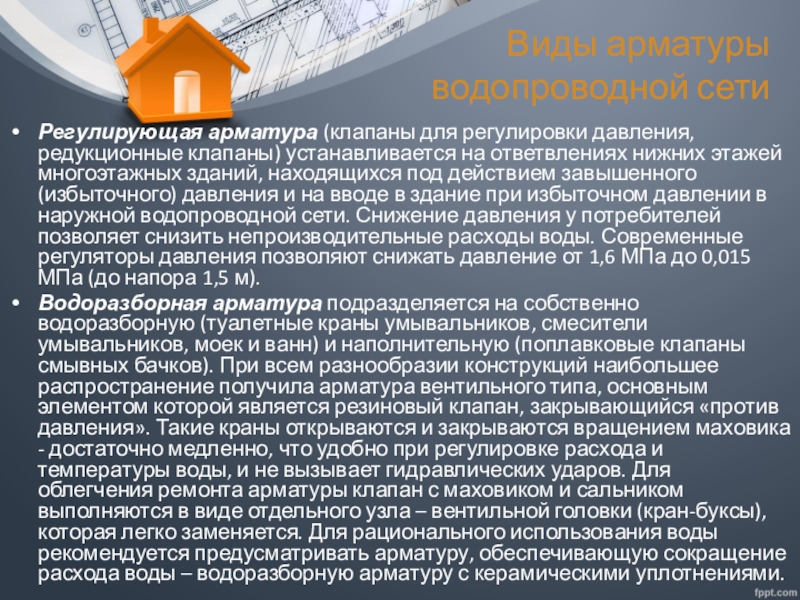

этажей многоэтажных зданий, находящихся под действием завышенного (избыточного) давления и на вводе в здание при избыточном давлении в наружной водопроводной сети. Снижение давления у потребителей позволяет снизить непроизводительные расходы воды. Современные регуляторы давления позволяют снижать давление от 1,6 МПа до 0,015 МПа (до напора 1,5 м).
Водоразборная арматура подразделяется на собственно водоразборную (туалетные краны умывальников, смесители умывальников, моек и ванн) и наполнительную (поплавковые клапаны смывных бачков). При всем разнообразии конструкций наибольшее распространение получила арматура вентильного типа, основным элементом которой является резиновый клапан, закрывающийся «против давления». Такие краны открываются и закрываются вращением маховика - достаточно медленно, что удобно при регулировке расхода и температуры воды, и не вызывает гидравлических ударов. Для облегчения ремонта арматуры клапан с маховиком и сальником выполняются в виде отдельного узла – вентильной головки (кран-буксы), которая легко заменяется. Для рационального использования воды рекомендуется предусматривать арматуру, обеспечивающую сокращение расхода воды – водоразборную арматуру с керамическими уплотнениями.

Виды арматуры водопроводной сети

и горячей воды. Наиболее распространены смесители двухвентильного типа, в которых раздельно регулируется подача холодной и горячей воды в камеру смешения. В последнее время стали широко применяться смесители с одной рукояткой, которые не имеют резиновых уплотнительных деталей в подвижных узлах, но изготовление их требует высокой точности обработки деталей и высокого технологического уровня производства. Также рекомендуется применение термостатических смесителей, полуавтоматической и автоматической арматуры.
Наполнительная арматура используется для подачи воды в смывные бачки, которые могут наполняться до определенного уровня. По мере наполнения бачка поднимается и поплавок, через рычаг прижимающий клапан к седлу на подающем патрубке. При достижении заданного уровня воды в бачке клапан герметично закрывает седло и прекращает поступление воды. Когда бачок опорожняется, поплавок с рычагом опускается, поршень отодвигается от седла, и цикл повторяется
Запорная арматура(вентили при диаметрах от 15 до 50 мм, задвижки при диаметрах 50 мм и более или шаровые краны при диаметрах от 15 мм) предусматривается на вводе в здание (в рамках водомерного узла), у основания стояков в зданиях высотой 3 этажа и более, на ответвлениях в каждую квартиру, на ответвлениях, питающих 5 водоразборных точек и более.

размещения стояков,
трассировка магистрального трубопровода в подвале,
строится аксонометрическая схема внутреннего
водопровода с указанием всех трубопроводов,
оборудования и арматуры. При этом холодный
водопровод маркируется В1, горячее водоснабжение Т3
и Т4 (подающий и циркуляционный трубопроводы),
бытовое водоотведение К1, водостоки зданий К2.
