Презентация, доклад по дисциплине Гидравлика и насосы

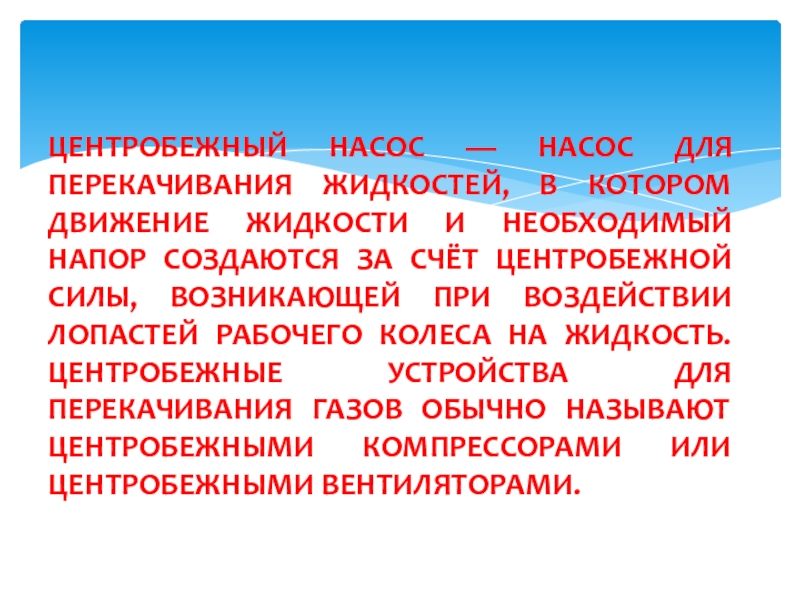

и необходимый напор создаются за счёт центробежной силы, возникающей при воздействии лопастей рабочего колеса на жидкость. Центробежные устройства для перекачивания газов обычно называют центробежными компрессорами или центробежными вентиляторами.

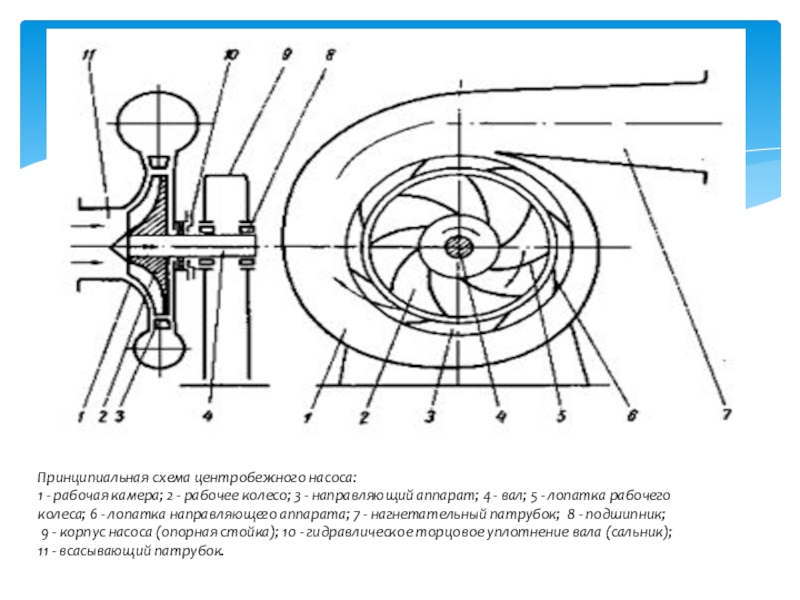

3 - направляющий аппарат; 4 - вал; 5 - лопатка рабочего колеса; 6 - лопатка направляющего аппарата; 7 - нагнетательный патрубок;  8 - подшипник;
9 - корпус насоса (опорная стойка); 10 - гидравлическое торцовое уплотнение вала (сальник); 11 - всасывающий патрубок.

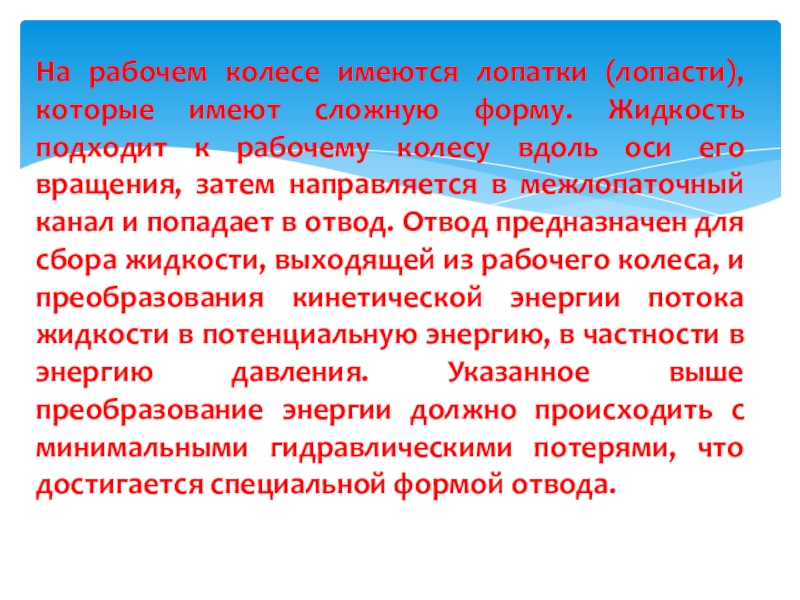

подходит к рабочему колесу вдоль оси его вращения, затем направляется в межлопаточный канал и попадает в отвод. Отвод предназначен для сбора жидкости, выходящей из рабочего колеса, и преобразования кинетической энергии потока жидкости в потенциальную энергию, в частности в энергию давления. Указанное выше преобразование энергии должно происходить с минимальными гидравлическими потерями, что достигается специальной формой отвода.

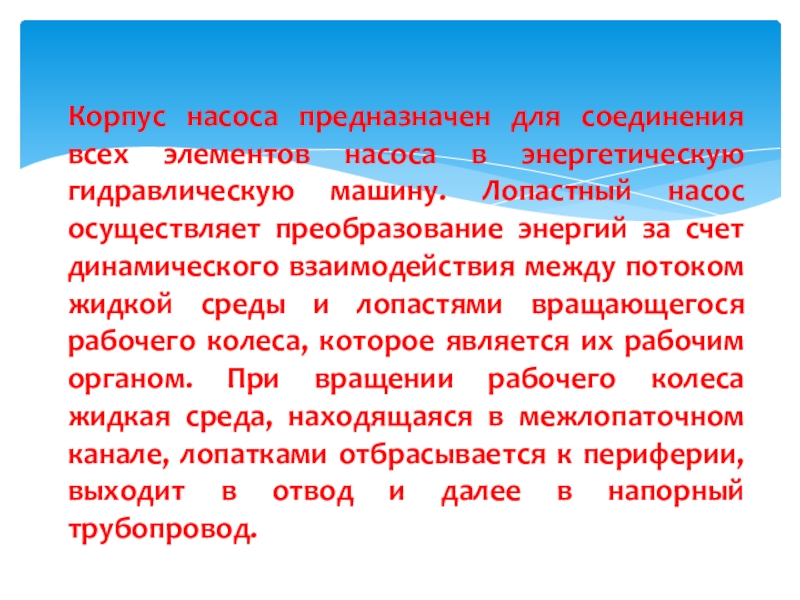

машину. Лопастный насос осуществляет преобразование энергий за счет динамического взаимодействия между потоком жидкой среды и лопастями вращающегося рабочего колеса, которое является их рабочим органом. При вращении рабочего колеса жидкая среда, находящаяся в межлопаточном канале, лопатками отбрасывается к периферии, выходит в отвод и далее в напорный трубопровод.

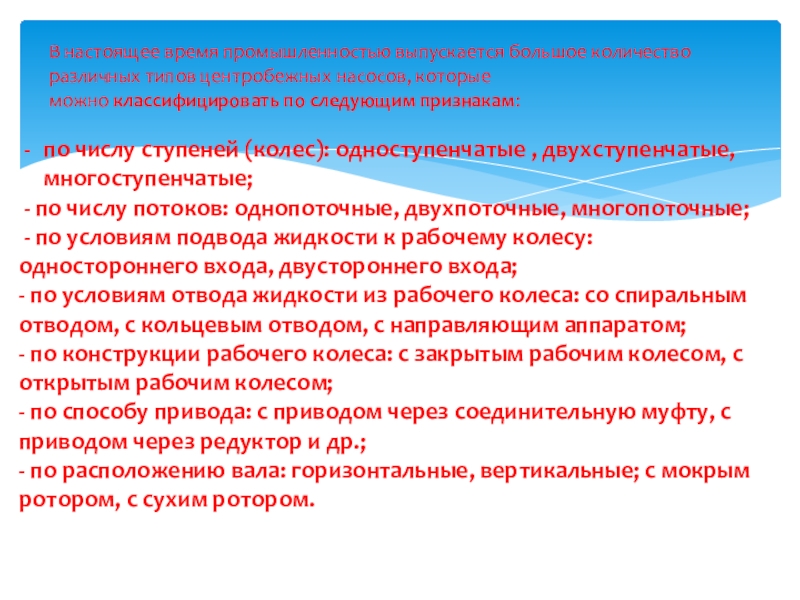

которые можно классифицировать по следующим признакам:

по числу ступеней (колес): одноступенчатые , двухступенчатые, многоступенчатые;
- по числу потоков: однопоточные, двухпоточные, многопоточные;
- по условиям подвода жидкости к рабочему колесу: одностороннего входа, двустороннего входа;
- по условиям отвода жидкости из рабочего колеса: со спиральным отводом, с кольцевым отводом, с направляющим аппаратом;
- по конструкции рабочего колеса: с закрытым рабочим колесом, с открытым рабочим колесом; - по способу привода: с приводом через соединительную муфту, с приводом через редуктор и др.; - по расположению вала: горизонтальные, вертикальные; с мокрым ротором, с сухим ротором.

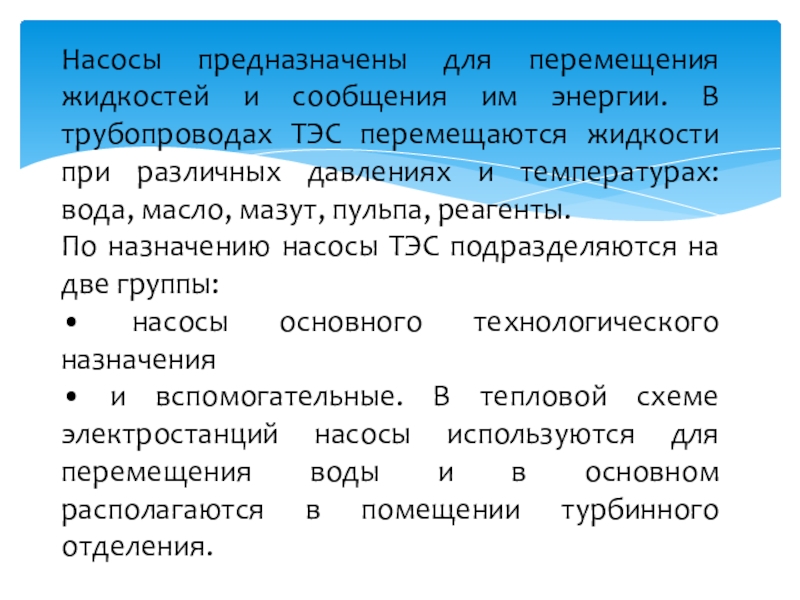

ТЭС перемещаются жидкости при различных давлениях и температурах: вода, масло, мазут, пульпа, реагенты.
По назначению насосы ТЭС подразделяются на две группы:
• насосы основного технологического назначения
• и вспомогательные. В тепловой схеме электростанций насосы используются для перемещения воды и в основном располагаются в помещении турбинного отделения.

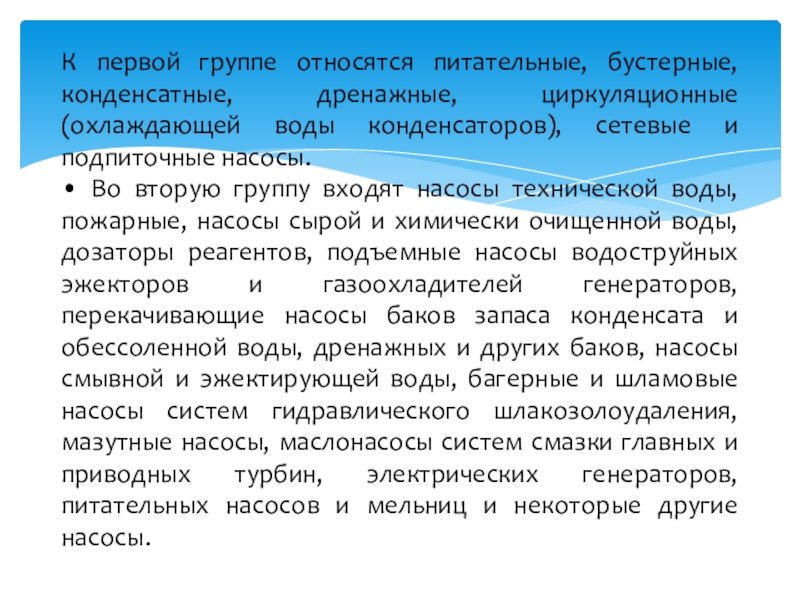

конденсаторов), сетевые и подпиточные насосы.
• Во вторую группу входят насосы технической воды, пожарные, насосы сырой и химически очищенной воды, дозаторы реагентов, подъемные насосы водоструйных эжекторов и газоохладителей генераторов, перекачивающие насосы баков запаса конденсата и обессоленной воды, дренажных и других баков, насосы смывной и эжектирующей воды, багерные и шламовые насосы систем гидравлического шлакозолоудаления, мазутные насосы, маслонасосы систем смазки главных и приводных турбин, электрических генераторов, питательных насосов и мельниц и некоторые другие насосы.
