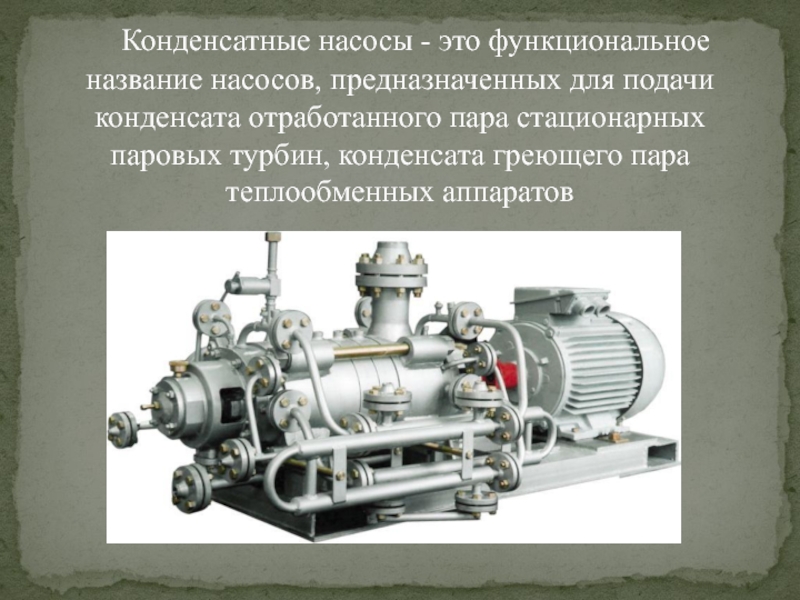

Конденсатные насосы - это функциональное название насосов, предназначенных для подачи конденсата отработанного пара стационарных паровых турбин, конденсата греющего пара теплообменных аппаратов
Слайд 2 Конденсатные насосы - это функциональное название насосов, предназначенных для
подачи конденсата отработанного пара стационарных паровых турбин, конденсата греющего пара теплообменных аппаратов
Слайд 3

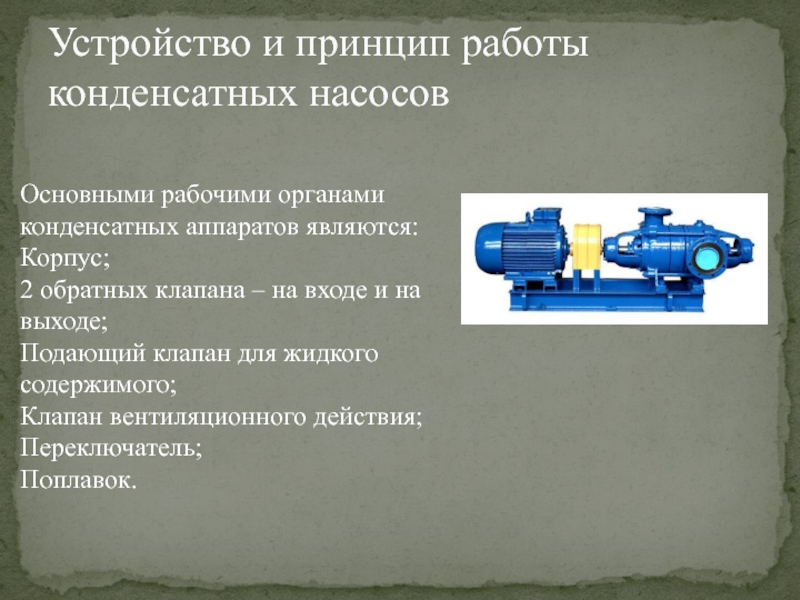

Устройство и принцип работы конденсатных насосов
Основными рабочими органами конденсатных аппаратов являются:
Корпус;
2
обратных клапана – на входе и на выходе;
Подающий клапан для жидкого содержимого;
Клапан вентиляционного действия;
Переключатель;
Поплавок.
Подающий клапан для жидкого содержимого;
Клапан вентиляционного действия;
Переключатель;
Поплавок.
Слайд 4В начале работы входной и вентиляционный клапаны находятся в открытом положении,
а заслонка обратного клапана должна быть закрытой.
Заполнение рабочей полости конденсатом регулируется поплавком, который связан непосредственно с переключателем;
При ее полном наполнении поплавок достигает своей максимальной отметки и приводит в действие переключатель;
Он в свою очередь заслоняет отверстие вентиляционного, и наоборот открывает отверстие подающего клапана;
Созданным давлением закрывается входной клапан и постепенно выталкивается конденсат из выходного;
По мере опускания поплавка движущая заслонка начинает занимать первоначальную позицию.
Заполнение рабочей полости конденсатом регулируется поплавком, который связан непосредственно с переключателем;
При ее полном наполнении поплавок достигает своей максимальной отметки и приводит в действие переключатель;
Он в свою очередь заслоняет отверстие вентиляционного, и наоборот открывает отверстие подающего клапана;
Созданным давлением закрывается входной клапан и постепенно выталкивается конденсат из выходного;
По мере опускания поплавка движущая заслонка начинает занимать первоначальную позицию.

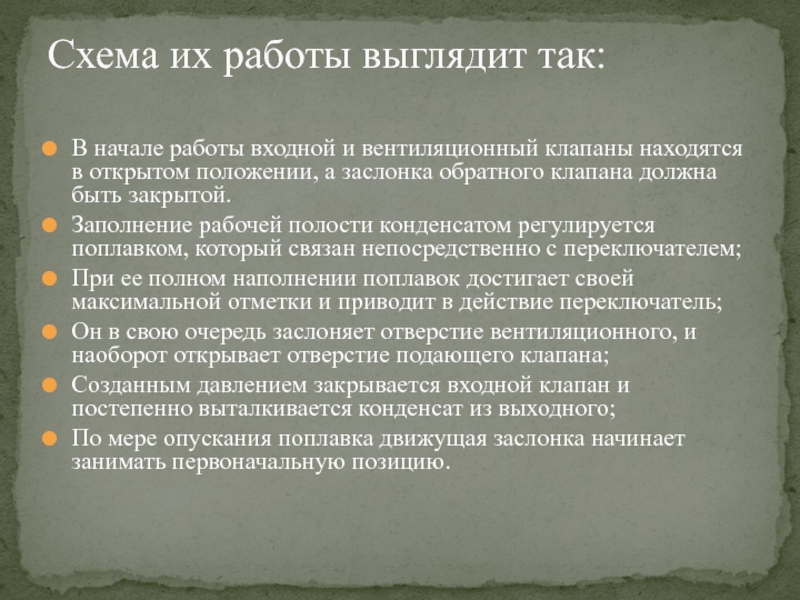

Схема их работы выглядит так:
Слайд 5

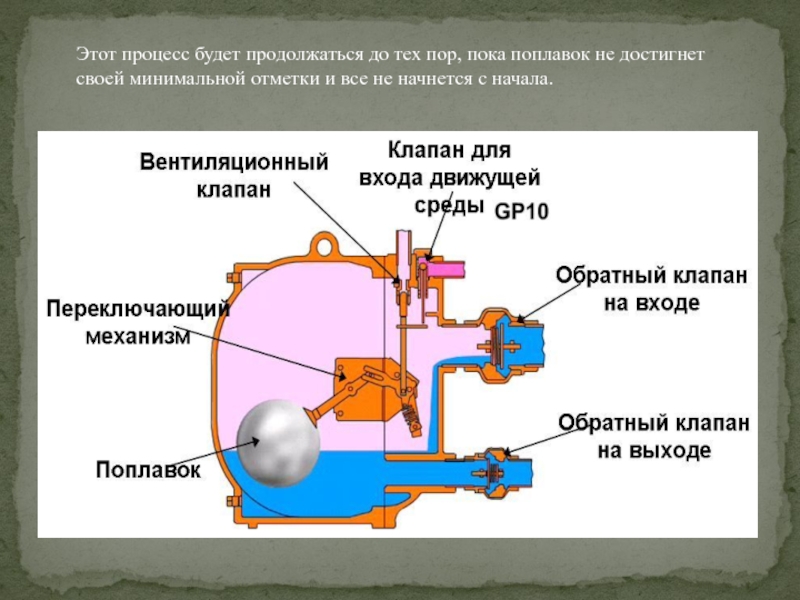

Этот процесс будет продолжаться до тех пор, пока поплавок не
достигнет своей минимальной отметки и все не начнется с начала.
Слайд 6Все существующее разнообразие такой техники различается по числу ступеней и секций
на:
многоступенчатые с горизонтальной установкой (2 и 4 ступени)
горизонтальные машины многосекционного профиля с 3 и 6 рабочими ступенями;
вертикальные насосы со сдвоенным корпусом;
одноступенчатые помпы со спиральной композицией, рабочее колесо которых имеет вход с 2-х сторон.
многоступенчатые с горизонтальной установкой (2 и 4 ступени)
горизонтальные машины многосекционного профиля с 3 и 6 рабочими ступенями;
вертикальные насосы со сдвоенным корпусом;
одноступенчатые помпы со спиральной композицией, рабочее колесо которых имеет вход с 2-х сторон.

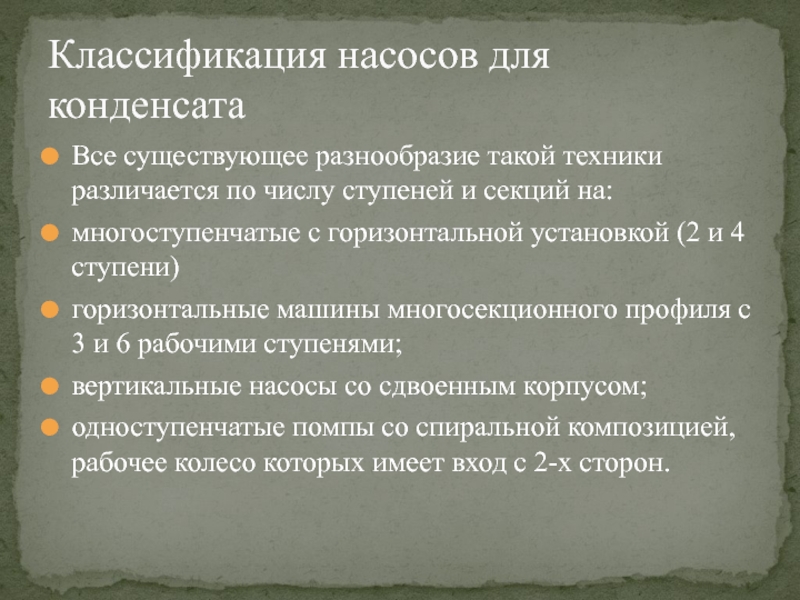

Классификация насосов для конденсата
Слайд 7по направленности конденсатного потока – прямо-, противо- и поперечноточные насосы;
по количеству
режимов рабочего хода – одно- и многоходовые;
в зависимости от формы конструкции – пластинчатые, трубчатые и т.п.
в зависимости от формы конструкции – пластинчатые, трубчатые и т.п.

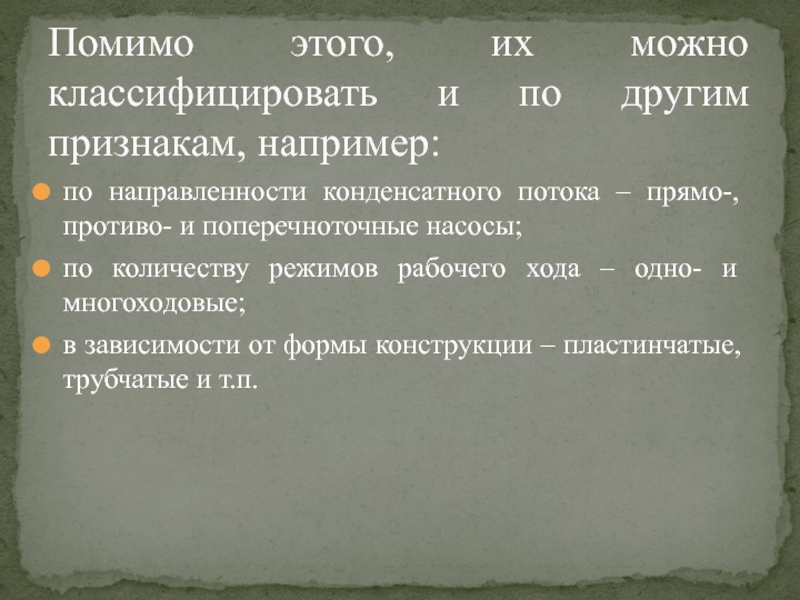

Помимо этого, их можно классифицировать и по другим признакам, например:
Слайд 8Это узкопрофильные агрегаты, созданные специально для горячего конденсата паров жидкости. Их
чаще всего устанавливают на электростанциях, работающих на органическом топливе, а так же на химических производствах.
Каждая деталь такого оборудования имеет повышенные теплостойкие свойства, что определяет герметичность и высокую износостойкость рабочих элементов.
Каждая деталь такого оборудования имеет повышенные теплостойкие свойства, что определяет герметичность и высокую износостойкость рабочих элементов.

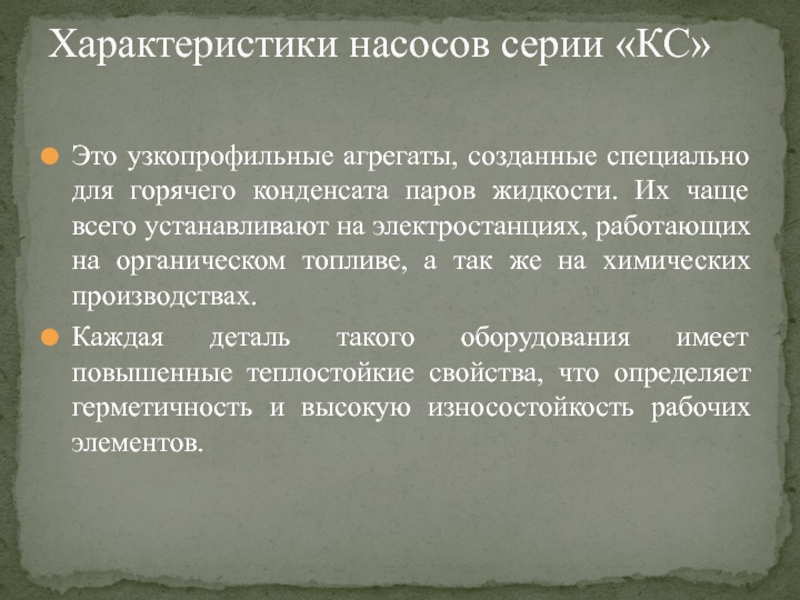

Характеристики насосов серии «КС»
Слайд 91КС-50-55

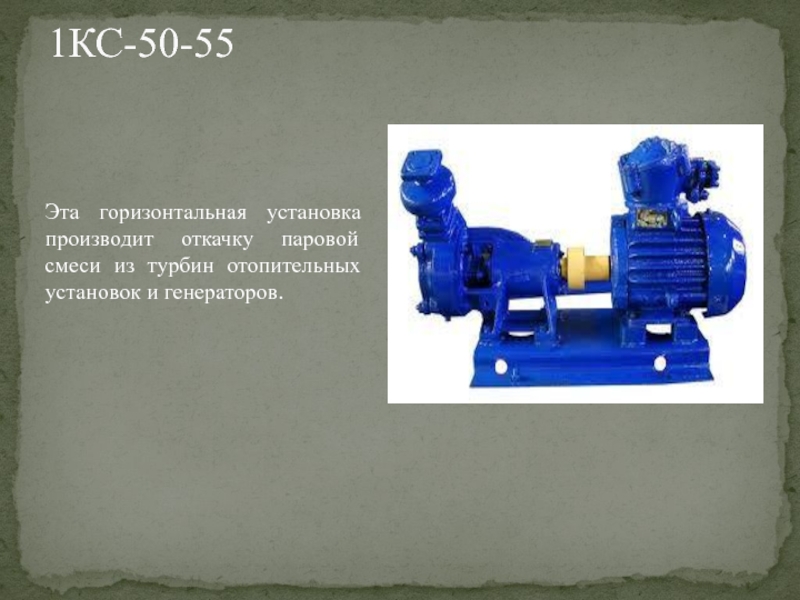

Эта горизонтальная установка производит откачку паровой смеси из турбин отопительных установок и
генераторов.
Слайд 10корпус состоит из 1 блока и нескольких рабочих секций;
наличие 4-х степеней
для работы;
максимальная t пара 160 0C;
наличие выносных опор;
надежные сальниковые уплотнители;
работа от сети переменного тока с частотой 50 Гц и 380 В;
высокий КПД (65 %);
чугунное и стальное исполнение деталей корпуса и барабана.
максимальная t пара 160 0C;
наличие выносных опор;
надежные сальниковые уплотнители;
работа от сети переменного тока с частотой 50 Гц и 380 В;
высокий КПД (65 %);
чугунное и стальное исполнение деталей корпуса и барабана.

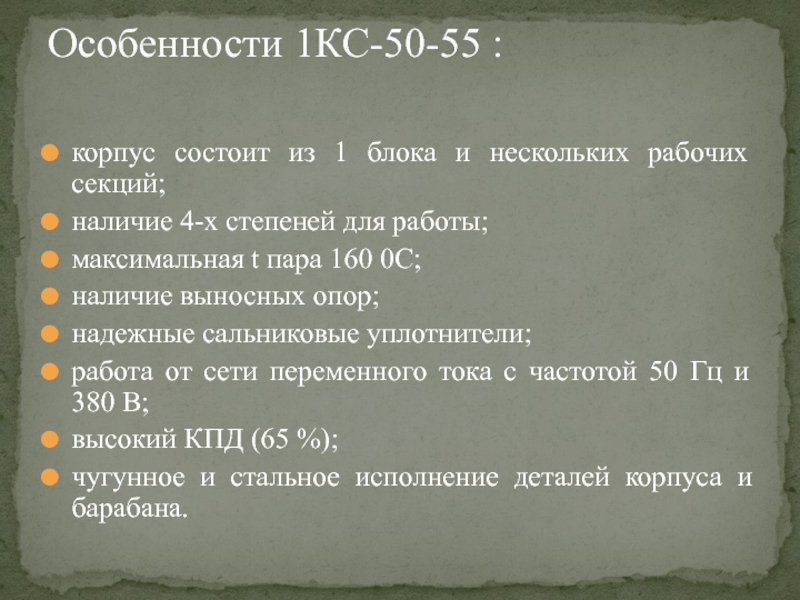

Особенности 1КС-50-55 :
Слайд 11Напорность – 55 м;
Производительность – 2 л/мин;
Мощность – 14 кВт;
Крутящий момент
– 2,95 тыс. об. /мин;

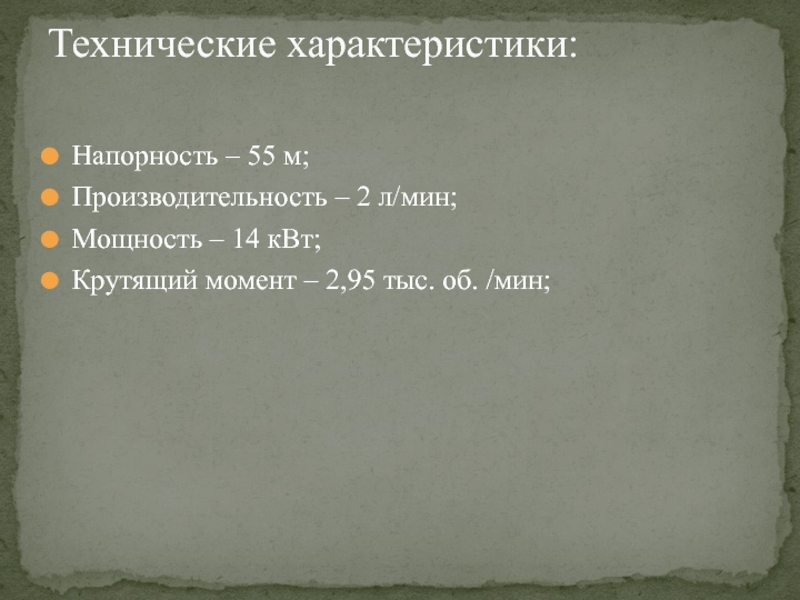

Технические характеристики:
