Презентация, доклад по дисциплине Газифицированные котельные агрегаты на тему Назначение. Классификация. Принципиальная схема котельной установки

Принципиальная схема котельной установки»

парового котла
5 Определение водогрейного котла
6 Определение котлоагрегата
7 Принципиальная схема котельной установки
8 Основные характеристики паровых котлов
9 Основная характеристика водогрейного котла

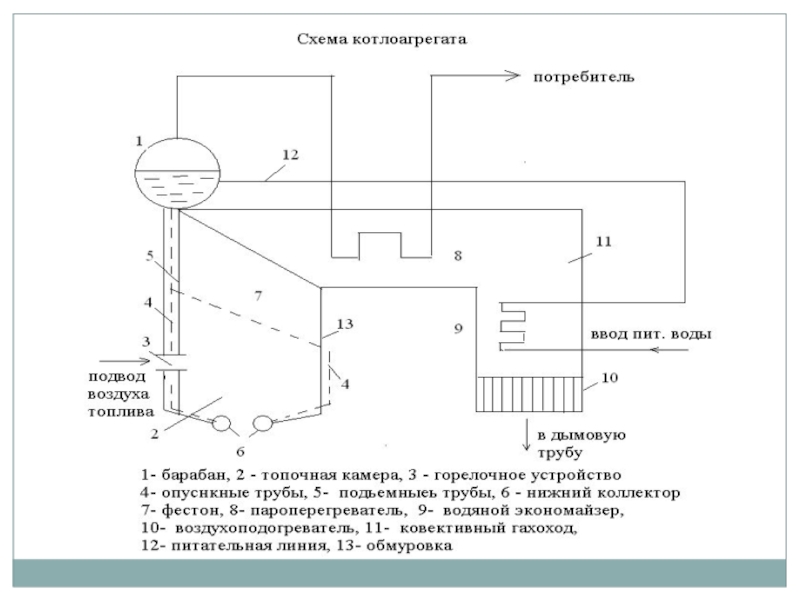

10 Схема котлоагрегата. Принцип работы
11 Просмотр фильма

КЛАССИФИКАЦИЯ. ПРИНЦИПИАЛЬНАЯ СХЕМА КОТЕЛЬНОЙ УСТАНОВКИ.

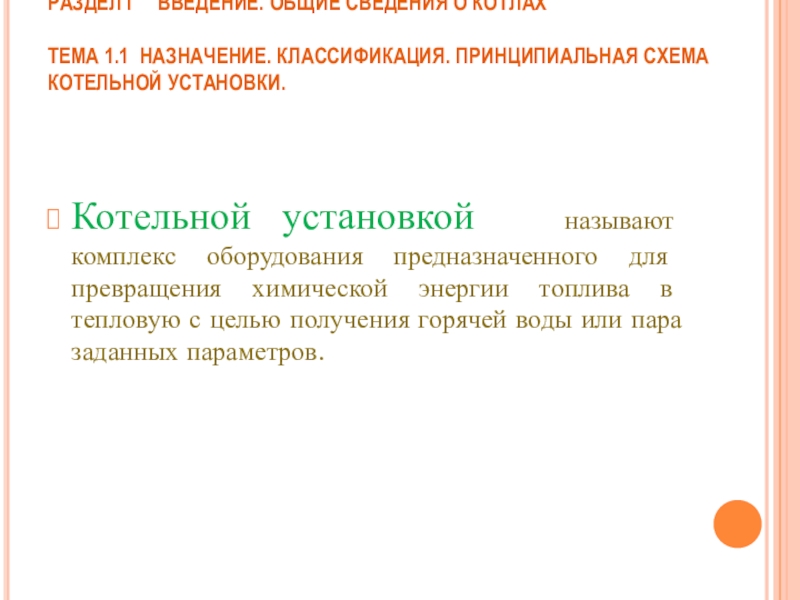

Котельной установкой называют комплекс оборудования предназначенного для превращения химической энергии топлива в тепловую с целью получения горячей воды или пара заданных параметров.

отопительные (обеспечивающие теплом системы отопления и водой системы горячего водоснабжения жилых и общественных зданий), производственные (обеспечение паром и горячей водой технологических процессов промышленных предприятий), производственно-потребительские (обеспечение паром и горячей водой потребителей);
2﴿ материал конструкции – чугунные и стальные;
3﴿ характер вырабатываемого теплоносителя – водогрейные и паровые;
4﴿ устройство топок – слоевые (для твердого топлива), камерные (для жидкого и газового топлива);
5﴿ аэродинамический режим топки – с разряжением и наддувом;
6) расположение топки относительно поверхности нагрева – с внутренней, внешней (нижней), выносной;
7) перемещение газов и воды – газотрубные и водотрубные;

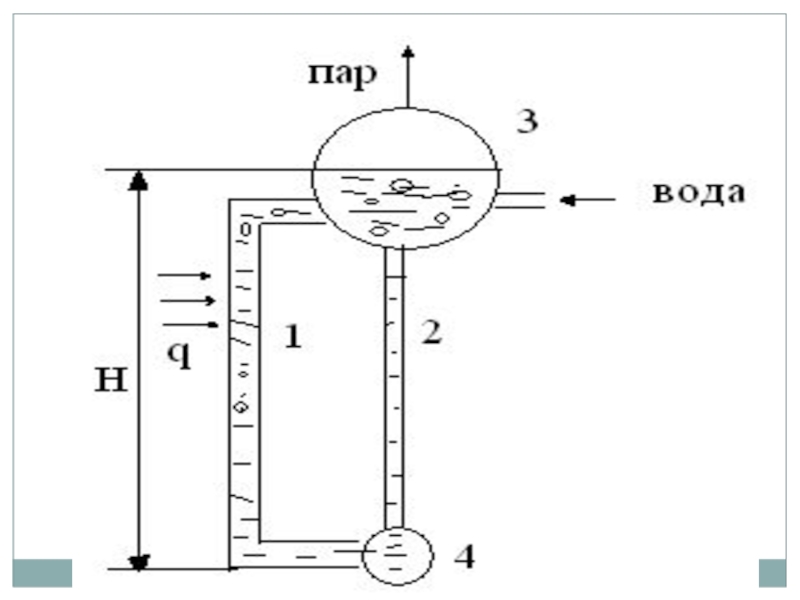

8) движение водяного или пароводяного потока внутри котла – с естественной, принудительной циркуляцией и прямоточного;

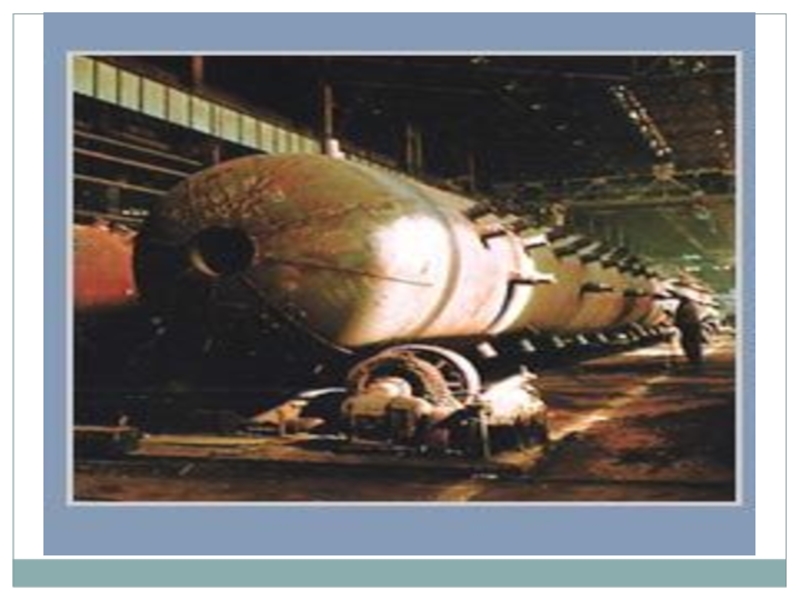

9) конструктивные особенности – секционные, цилиндрические, горизонтально-водотрубные, вертикально-цилиндрические, вертикально-водотрубные, с одним или несколькими барабанами;
10) транспортабельность – стационарные (установленные на неподвижном фундаменте), передвижные (с ходовой частью).

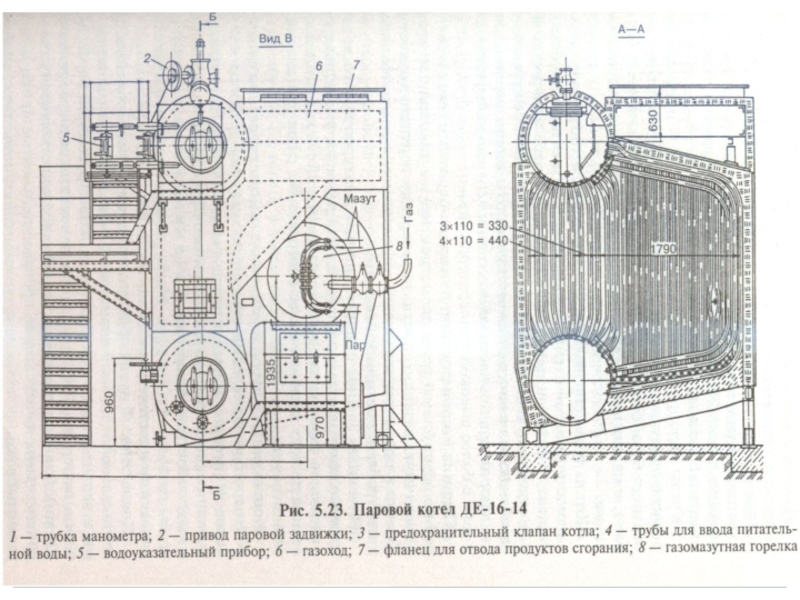

топлива и предназначенное для получения пара с давлением выше атмосферного, используемого вне самого устройства.

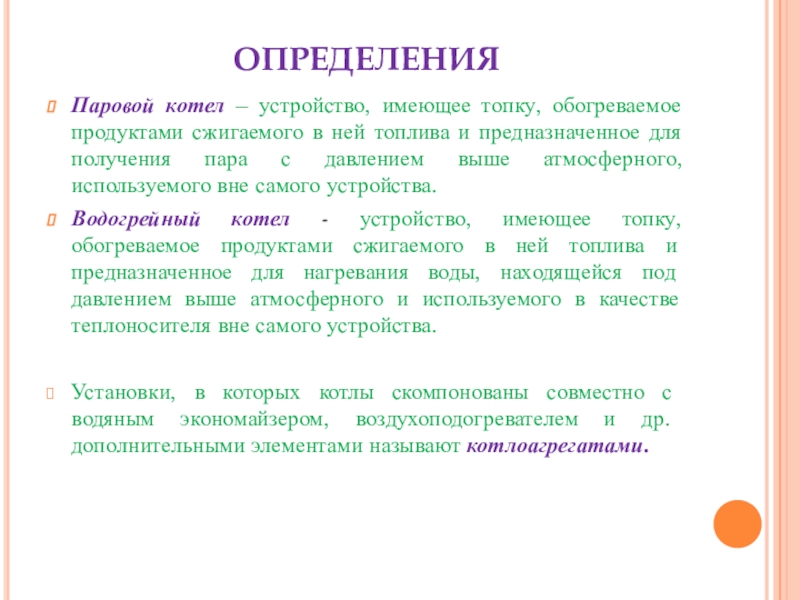

Водогрейный котел - устройство, имеющее топку, обогреваемое продуктами сжигаемого в ней топлива и предназначенное для нагревания воды, находящейся под давлением выше атмосферного и используемого в качестве теплоносителя вне самого устройства.

Установки, в которых котлы скомпонованы совместно с водяным экономайзером, воздухоподогревателем и др. дополнительными элементами называют котлоагрегатами.

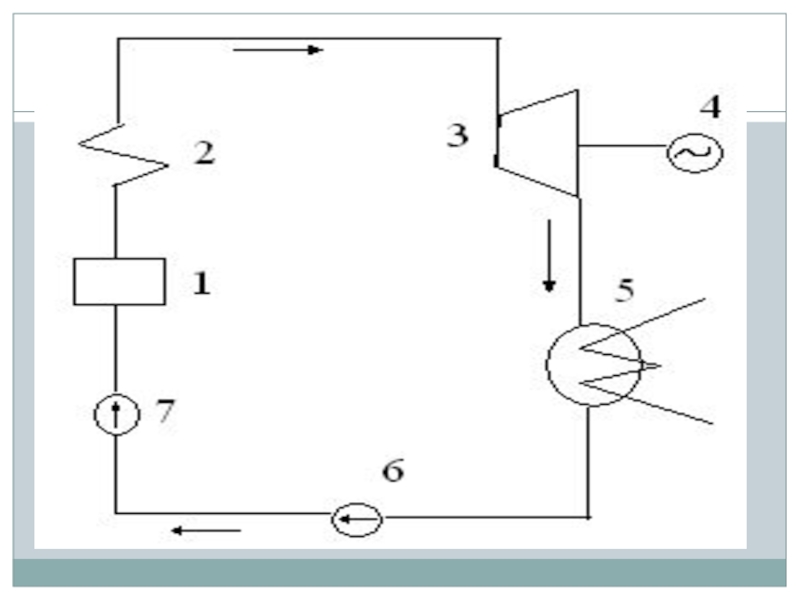

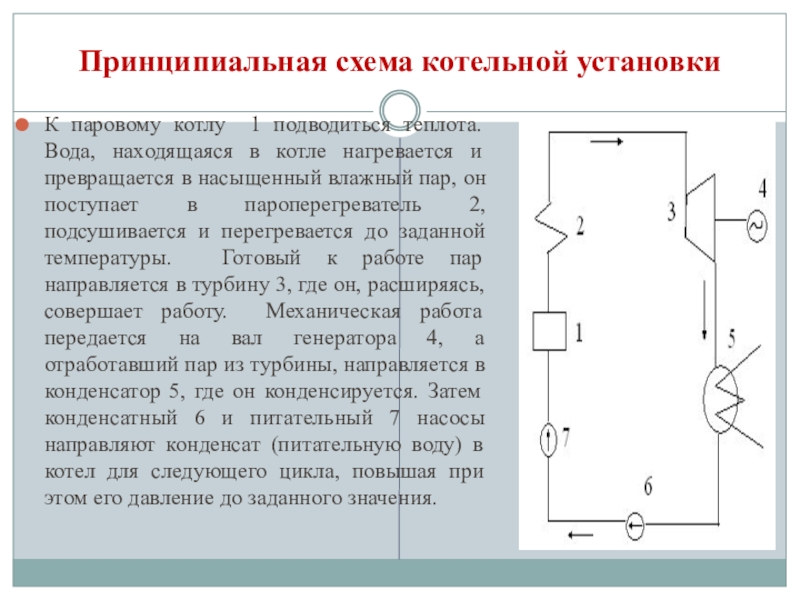

в котле нагревается и превращается в насыщенный влажный пар, он поступает в пароперегреватель 2, подсушивается и перегревается до заданной температуры. Готовый к работе пар направляется в турбину 3, где он, расширяясь, совершает работу. Механическая работа передается на вал генератора 4, а отработавший пар из турбины, направляется в конденсатор 5, где он конденсируется. Затем конденсатный 6 и питательный 7 насосы направляют конденсат (питательную воду) в котел для следующего цикла, повышая при этом его давление до заданного значения.

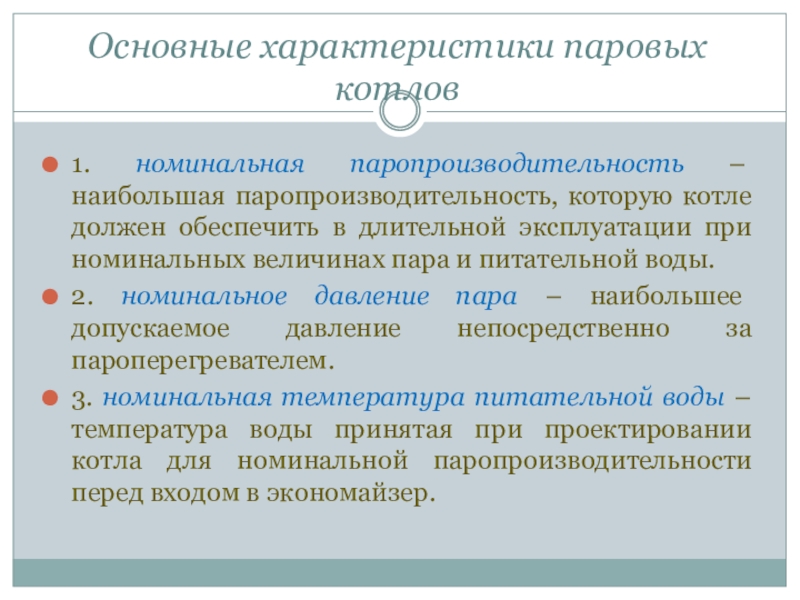

должен обеспечить в длительной эксплуатации при номинальных величинах пара и питательной воды.
2. номинальное давление пара – наибольшее допускаемое давление непосредственно за пароперегревателем.
3. номинальная температура питательной воды – температура воды принятая при проектировании котла для номинальной паропроизводительности перед входом в экономайзер.

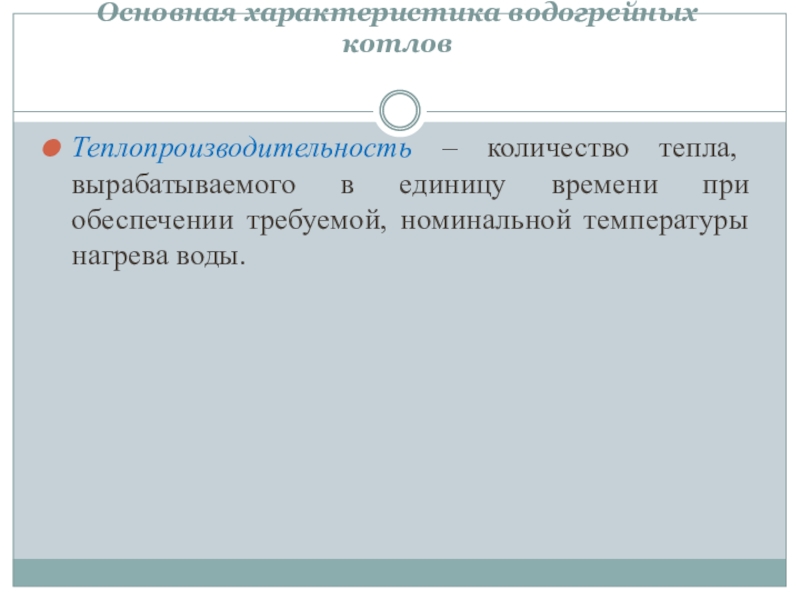

при обеспечении требуемой, номинальной температуры нагрева воды.

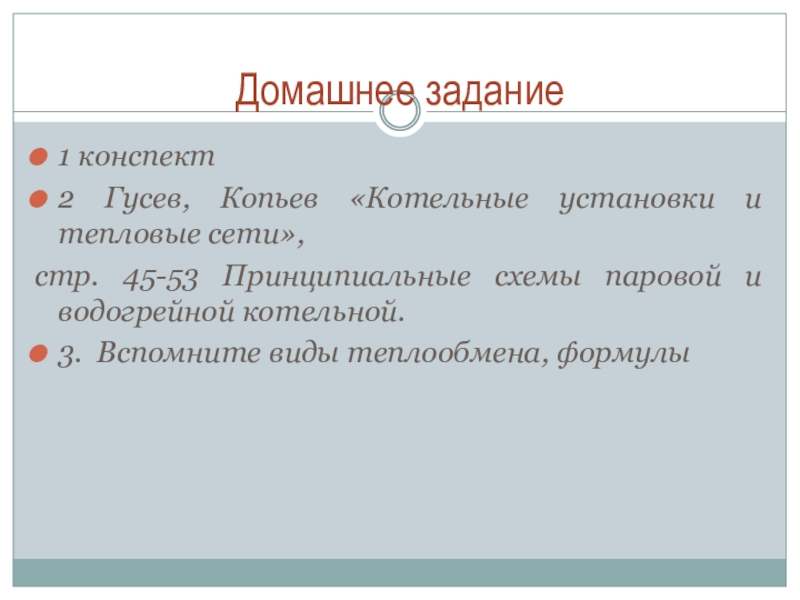

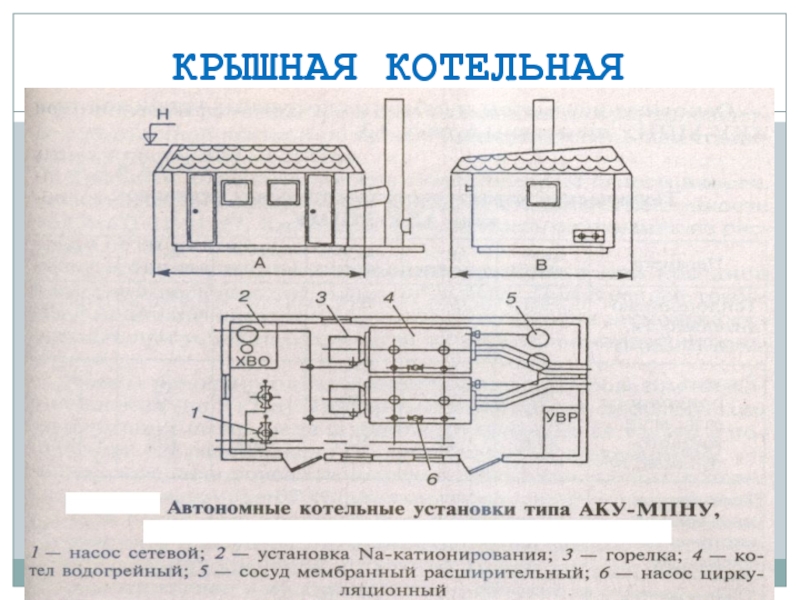

45-53 Принципиальные схемы паровой и водогрейной котельной.
3. Вспомните виды теплообмена, формулы
