Презентация, доклад по дисциплине Электрические машины и аппараты

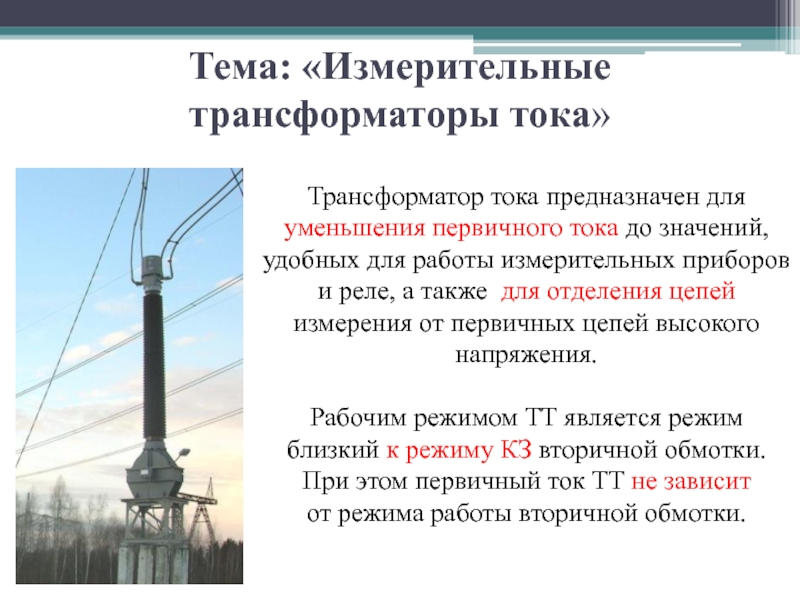

значений, удобных для работы измерительных приборов и реле, а также для отделения цепей измерения от первичных цепей высокого напряжения.

Рабочим режимом ТТ является режим близкий к режиму КЗ вторичной обмотки. При этом первичный ток ТТ не зависит
от режима работы вторичной обмотки.

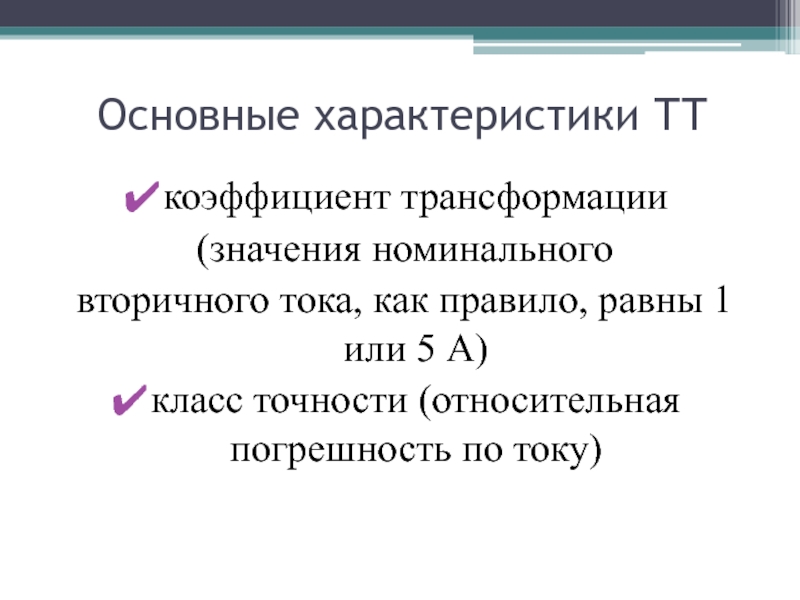

или 5 А)

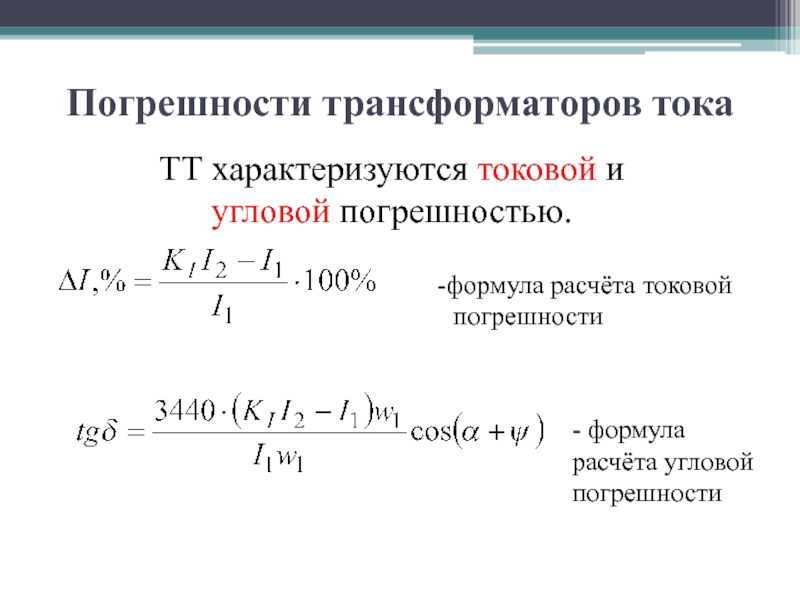

класс точности (относительная погрешность по току)

вторичного тока (нагрузки ТТ)

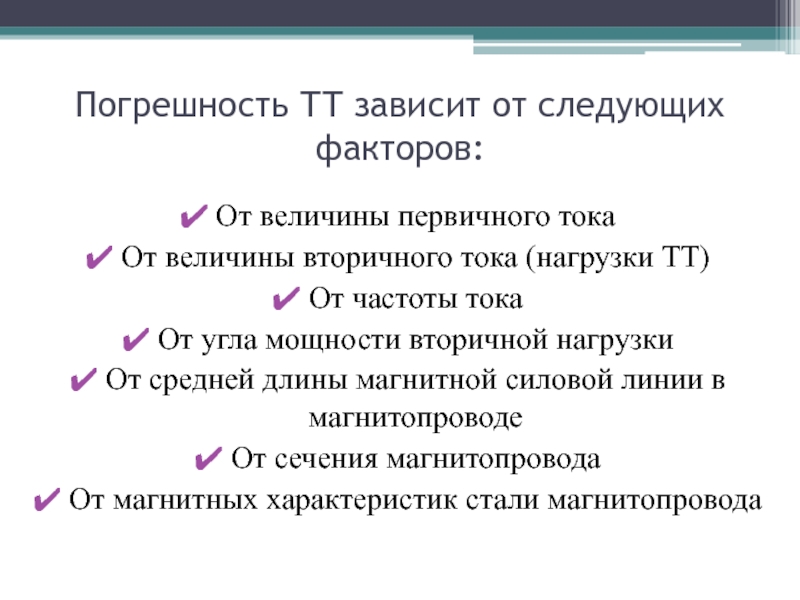

От частоты тока
От угла мощности вторичной нагрузки
От средней длины магнитной силовой линии в магнитопроводе
От сечения магнитопровода
От магнитных характеристик стали магнитопровода

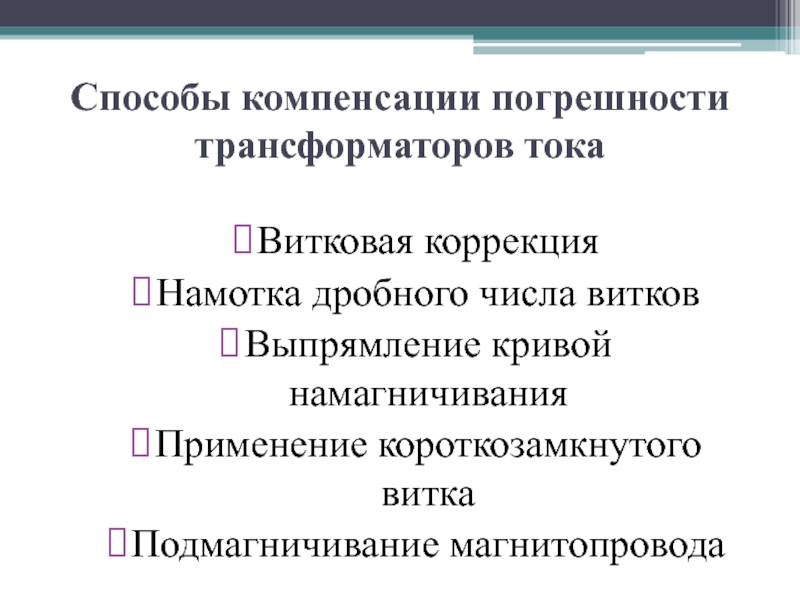

короткозамкнутого витка
Подмагничивание магнитопровода

апериодической составляющей
Применение горячекатанных либо специальных сталей с большей магнитной проницаемостью при насыщении
Применение воздушного зазора для устранения остаточной индукции

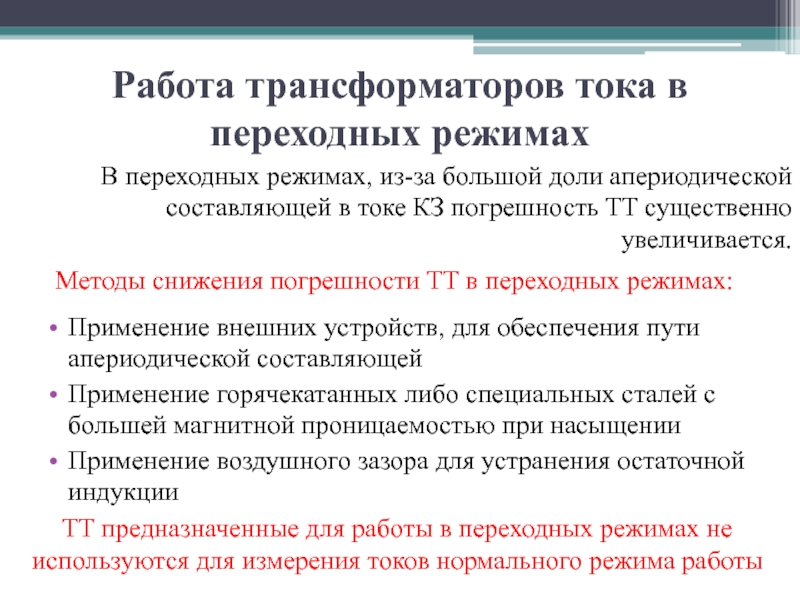

В переходных режимах, из-за большой доли апериодической
составляющей в токе КЗ погрешность ТТ существенно увеличивается.

Методы снижения погрешности ТТ в переходных режимах:

ТТ предназначенные для работы в переходных режимах не
используются для измерения токов нормального режима работы

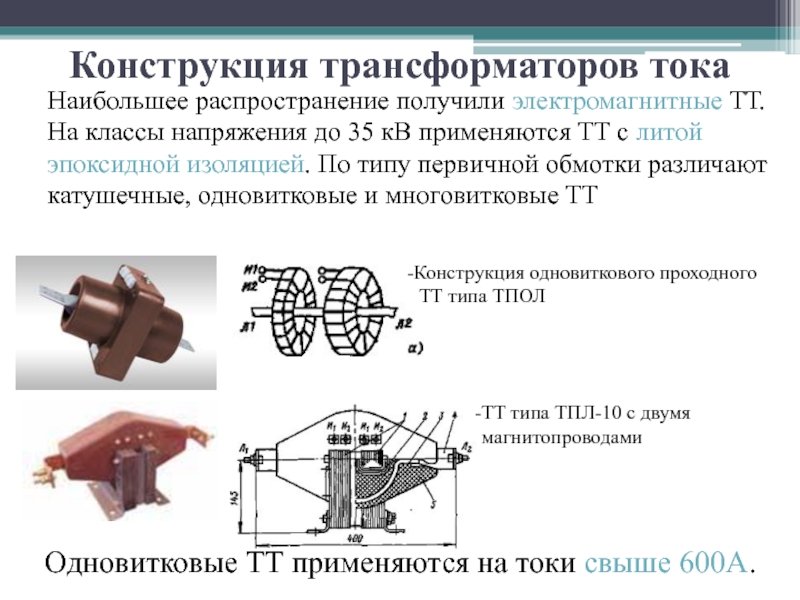

кВ применяются ТТ с литой
эпоксидной изоляцией. По типу первичной обмотки различают
катушечные, одновитковые и многовитковые ТТ

Конструкция одновиткового проходного
ТТ типа ТПОЛ

ТТ типа ТПЛ-10 с двумя
магнитопроводами

Одновитковые ТТ применяются на токи свыше 600А.

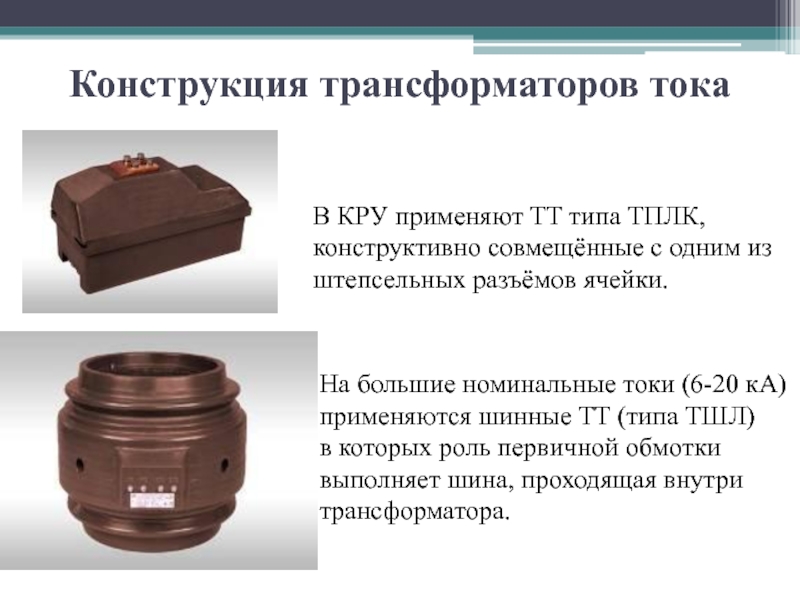

из
штепсельных разъёмов ячейки.

На большие номинальные токи (6-20 кА)
применяются шинные ТТ (типа ТШЛ)
в которых роль первичной обмотки
выполняет шина, проходящая внутри
трансформатора.

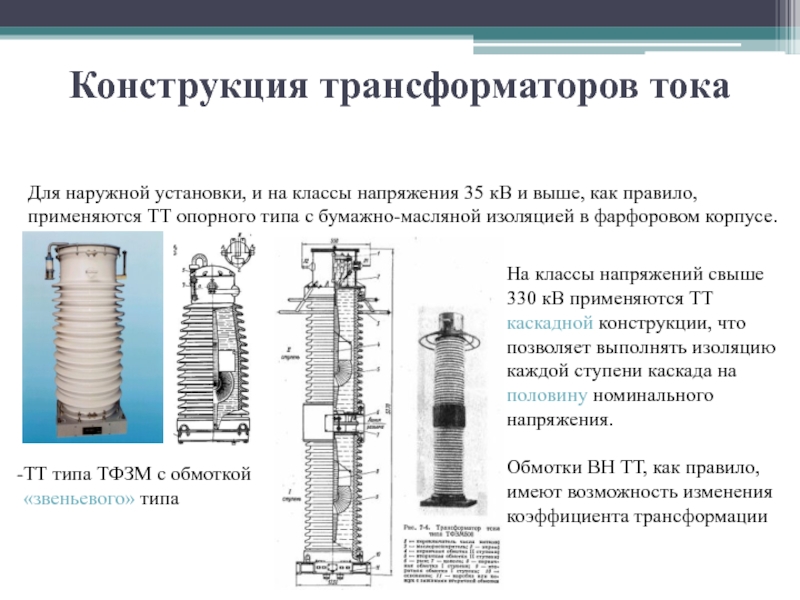

и выше, как правило,
применяются ТТ опорного типа с бумажно-масляной изоляцией в фарфоровом корпусе.

ТТ типа ТФЗМ с обмоткой
«звеньевого» типа

На классы напряжений свыше
330 кВ применяются ТТ
каскадной конструкции, что
позволяет выполнять изоляцию
каждой ступени каскада на
половину номинального
напряжения.

Обмотки ВН ТТ, как правило,
имеют возможность изменения
коэффициента трансформации

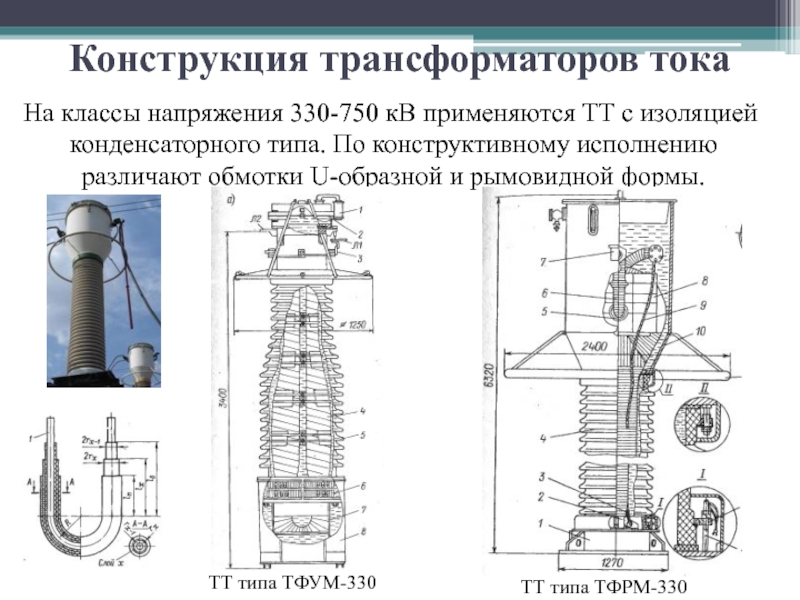

типа. По конструктивному исполнению различают обмотки U-образной и рымовидной формы.

ТТ типа ТФУМ-330

ТТ типа ТФРМ-330

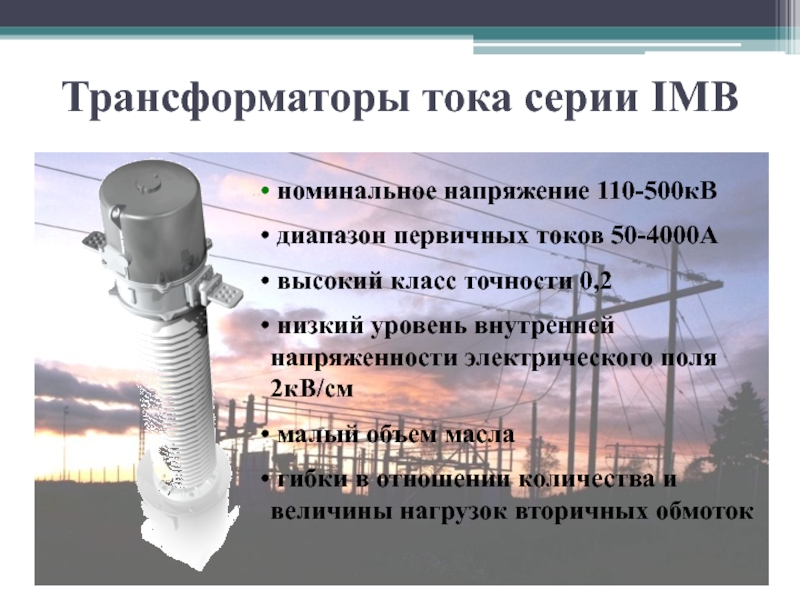

высокий класс точности 0,2
низкий уровень внутренней напряженности электрического поля 2кВ/см
малый объем масла
гибки в отношении количества и величины нагрузок вторичных обмоток

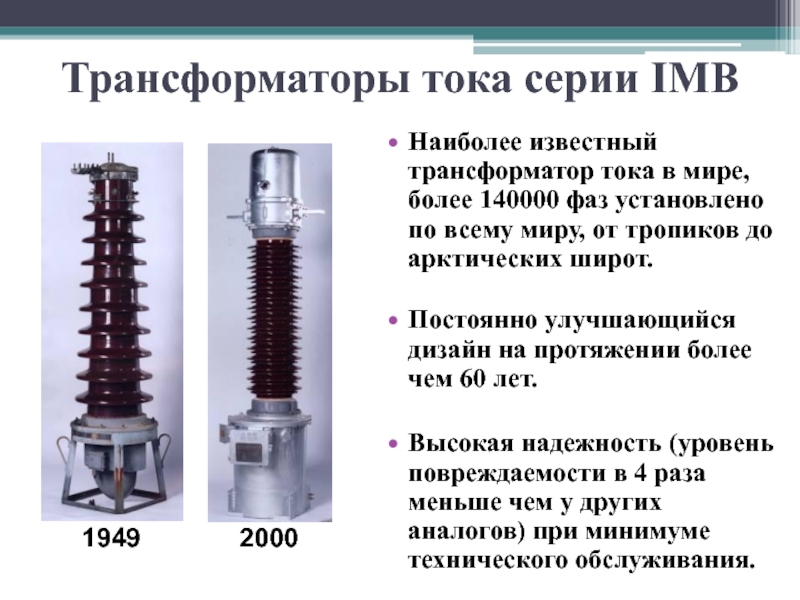

фаз установлено по всему миру, от тропиков до арктических широт.
Постоянно улучшающийся дизайн на протяжении более чем 60 лет.

Высокая надежность (уровень повреждаемости в 4 раза меньше чем у других аналогов) при минимуме технического обслуживания.

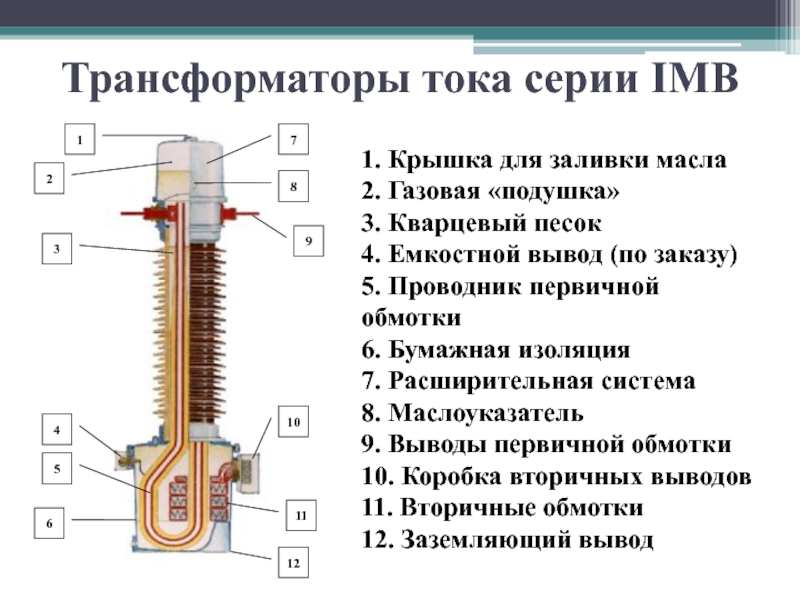

песок
4. Емкостной вывод (по заказу)
5. Проводник первичной обмотки
6. Бумажная изоляция
7. Расширительная система
8. Маслоуказатель
9. Выводы первичной обмотки
10. Коробка вторичных выводов
11. Вторичные обмотки
12. Заземляющий вывод

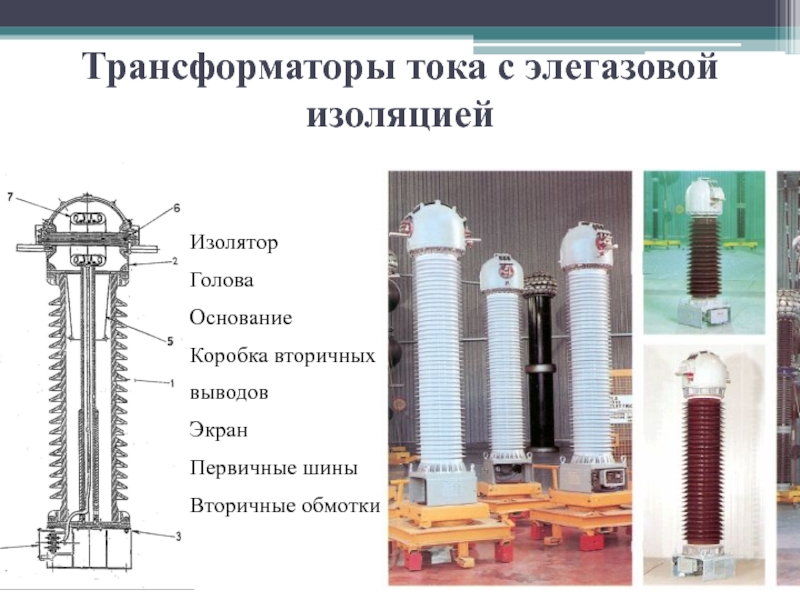

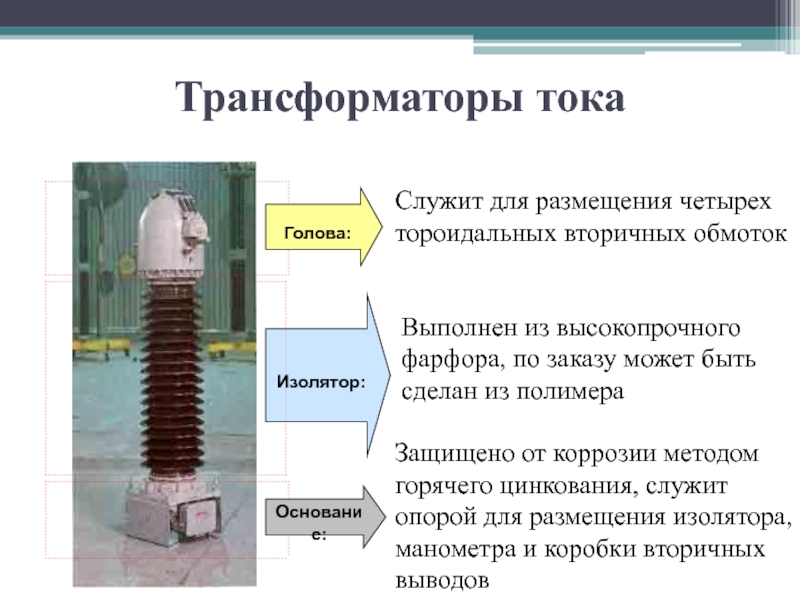

размещения изолятора,
манометра и коробки вторичных
выводов

Основание:

Изолятор:

Выполнен из высокопрочного
фарфора, по заказу может быть
сделан из полимера

Голова:

Служит для размещения четырех
тороидальных вторичных обмоток

могут

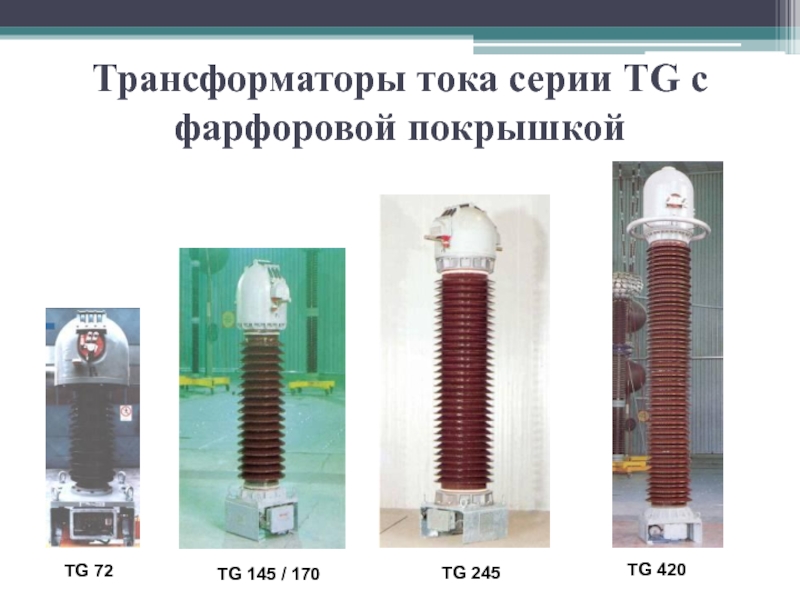

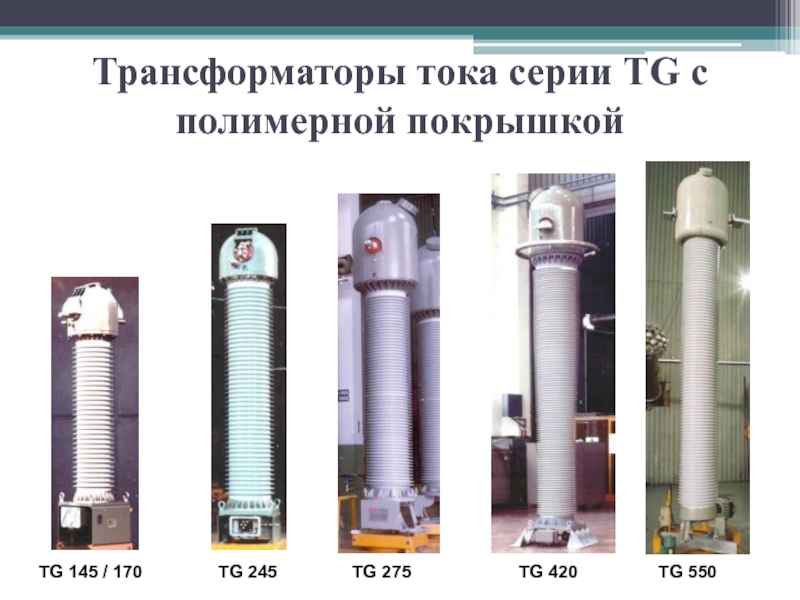

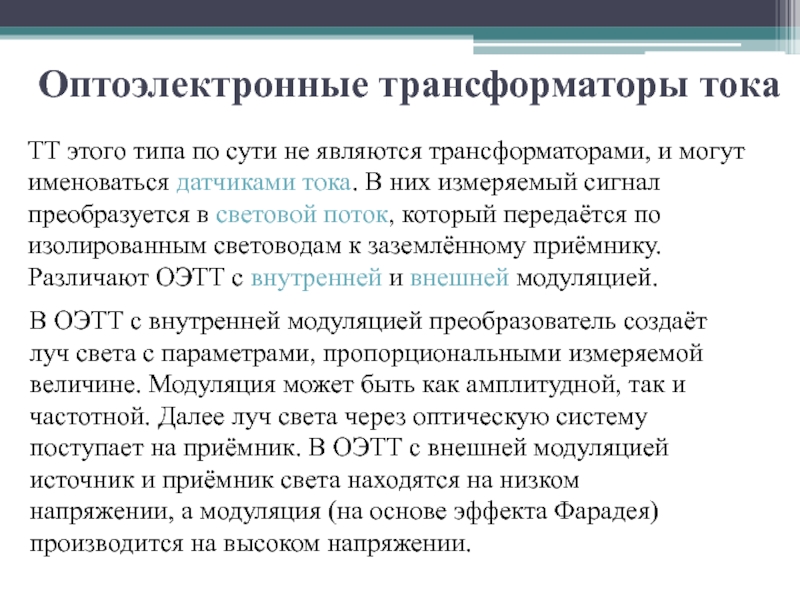

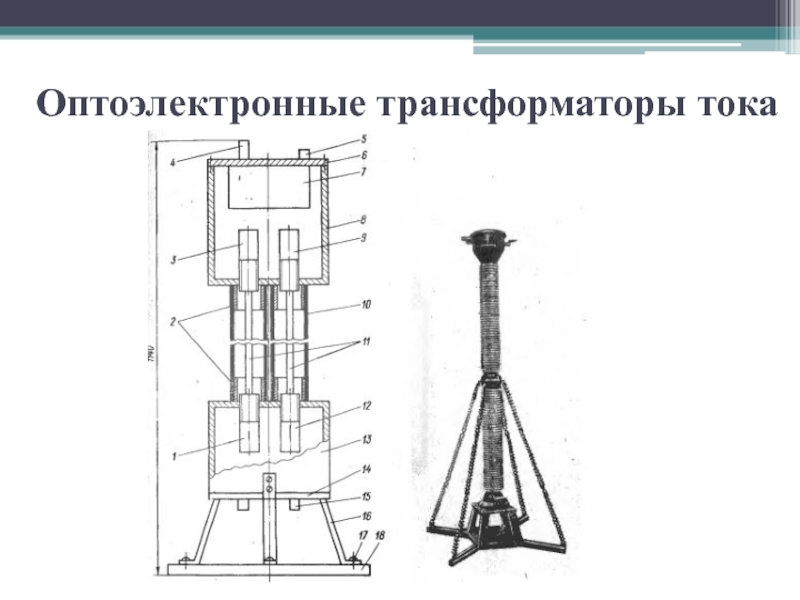

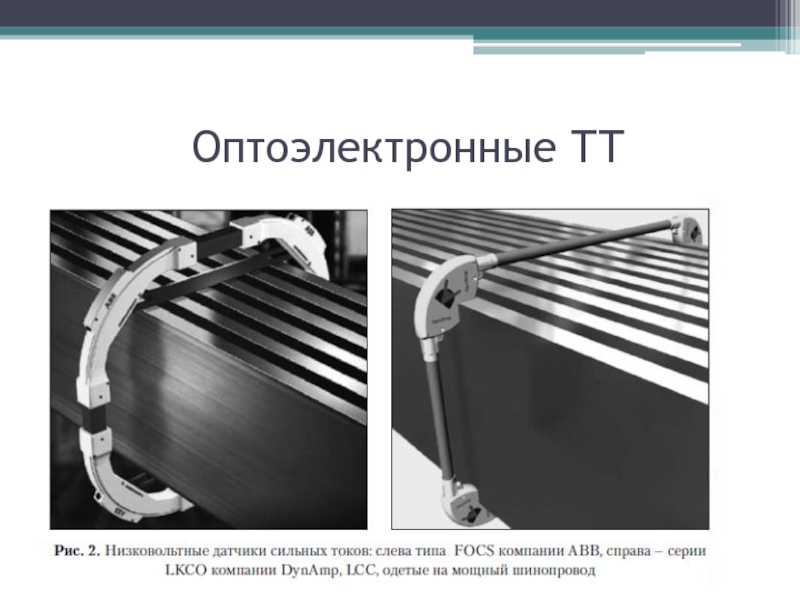

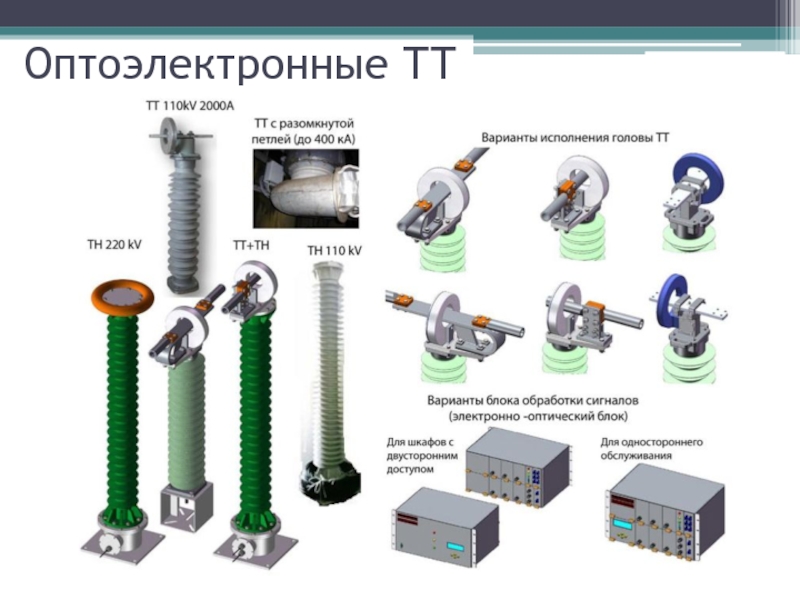

именоваться датчиками тока. В них измеряемый сигнал
преобразуется в световой поток, который передаётся по
изолированным световодам к заземлённому приёмнику.
Различают ОЭТТ с внутренней и внешней модуляцией.

В ОЭТТ с внутренней модуляцией преобразователь создаёт
луч света с параметрами, пропорциональными измеряемой
величине. Модуляция может быть как амплитудной, так и

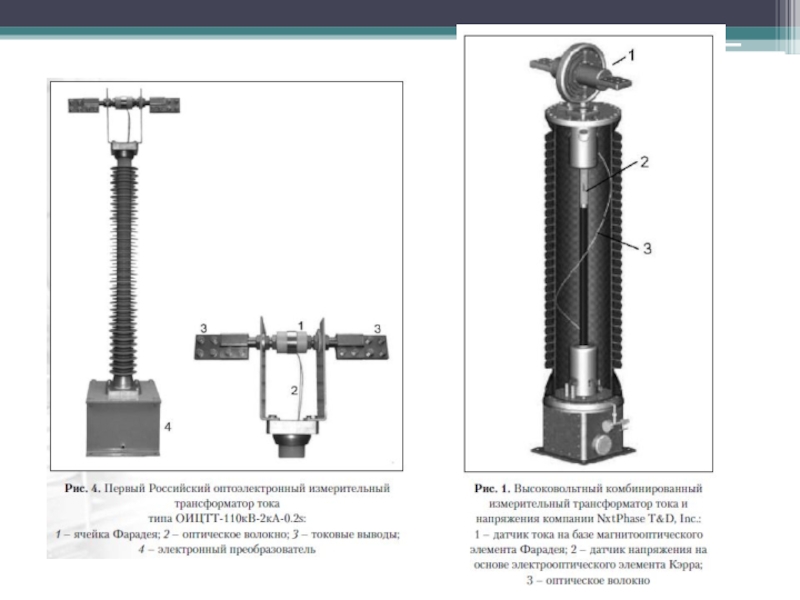

частотной. Далее луч света через оптическую систему поступает на приёмник. В ОЭТТ с внешней модуляцией источник и приёмник света находятся на низком напряжении, а модуляция (на основе эффекта Фарадея) производится на высоком напряжении.

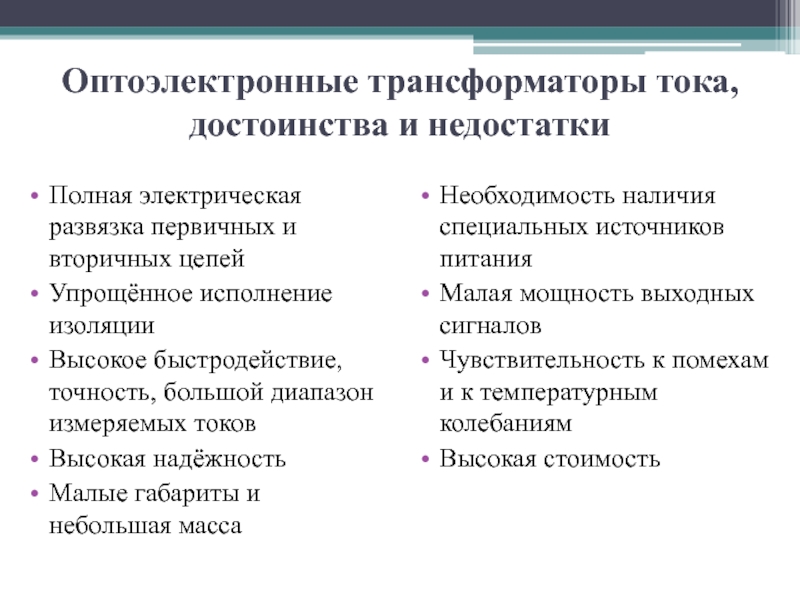

цепей
Упрощённое исполнение изоляции
Высокое быстродействие, точность, большой диапазон измеряемых токов
Высокая надёжность
Малые габариты и небольшая масса

Необходимость наличия специальных источников питания
Малая мощность выходных сигналов
Чувствительность к помехам и к температурным колебаниям
Высокая стоимость
