Презентация, доклад по дисциплине Архитектура аппаратных средств на тему Логические основы ЭВМ

часть, на которую может быть разбита ЭВМ при логическом проектировании и технической реализации.

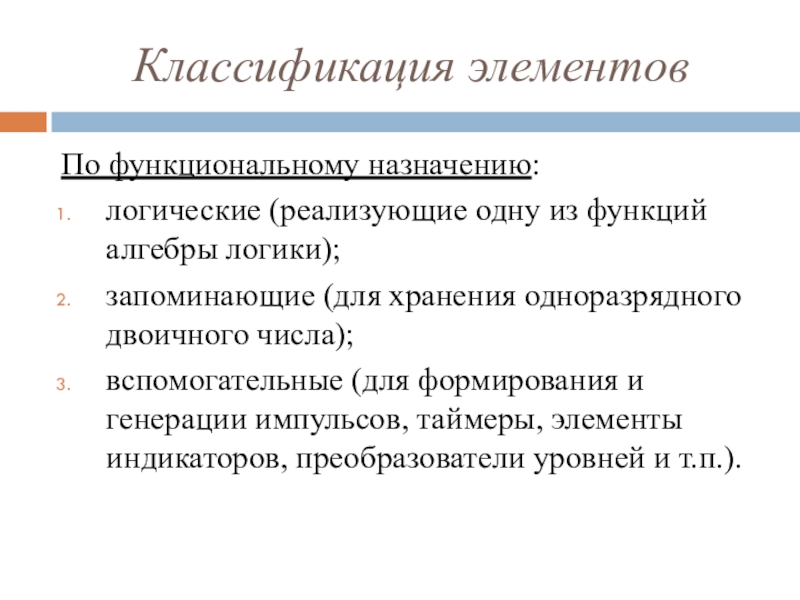

хранения одноразрядного двоичного числа);
вспомогательные (для формирования и генерации импульсов, таймеры, элементы индикаторов, преобразователи уровней и т.п.).

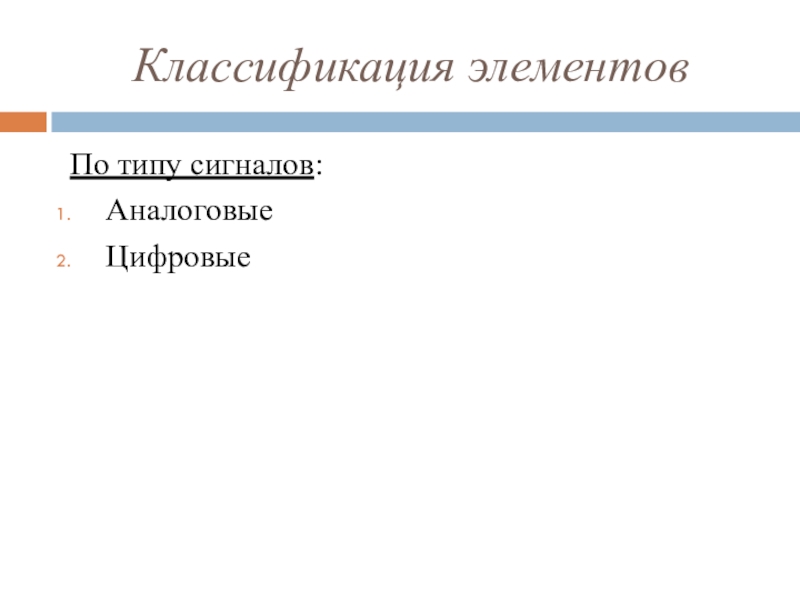

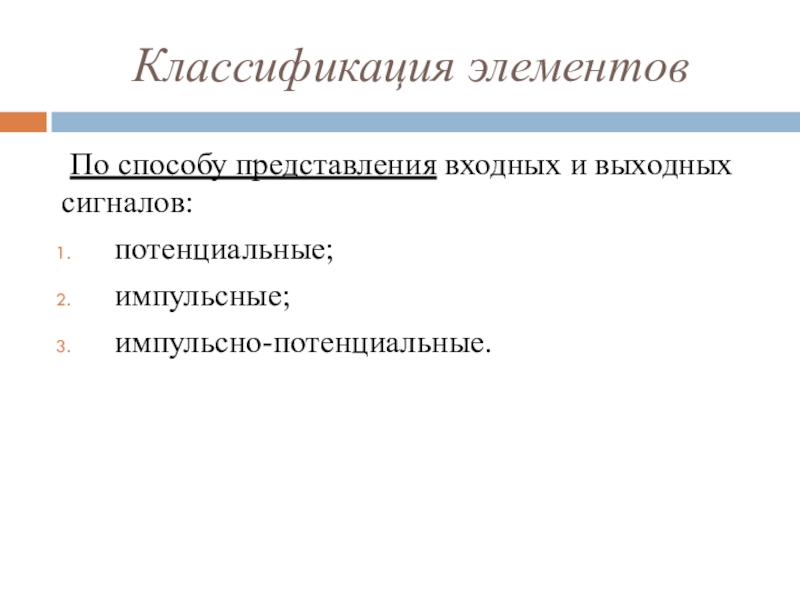

импульсно-потенциальные.

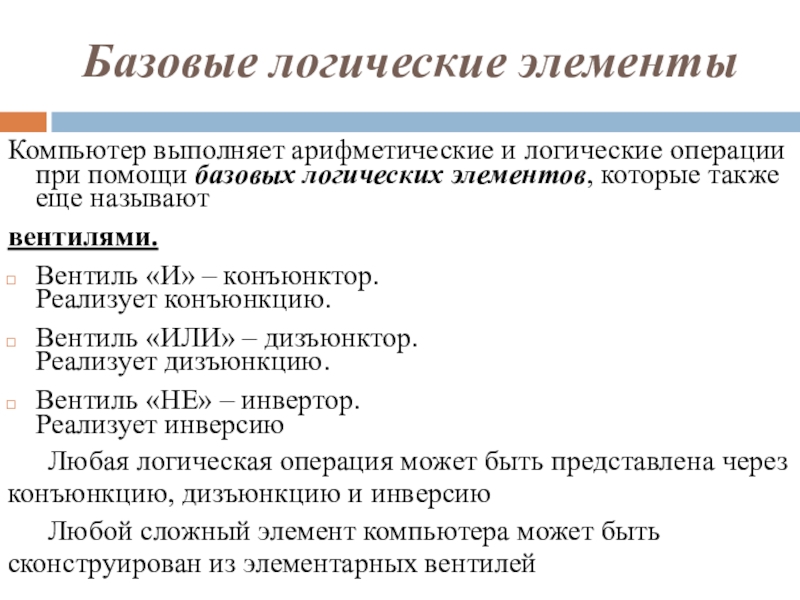

логических элементов, которые также еще называют
вентилями.

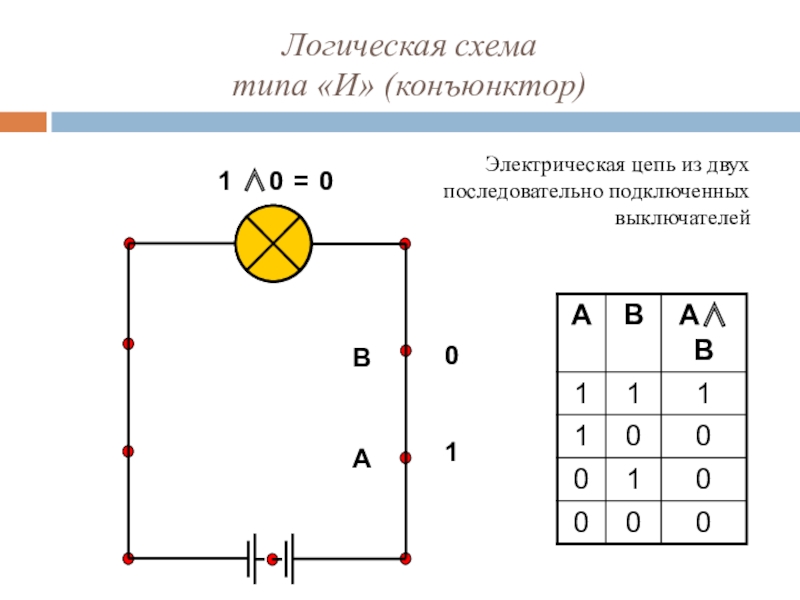

Вентиль «И» – конъюнктор. Реализует конъюнкцию.

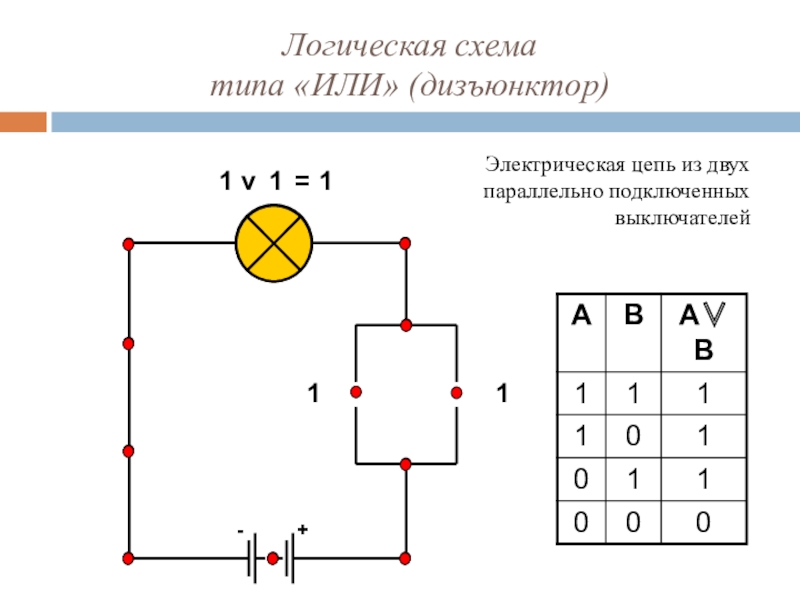

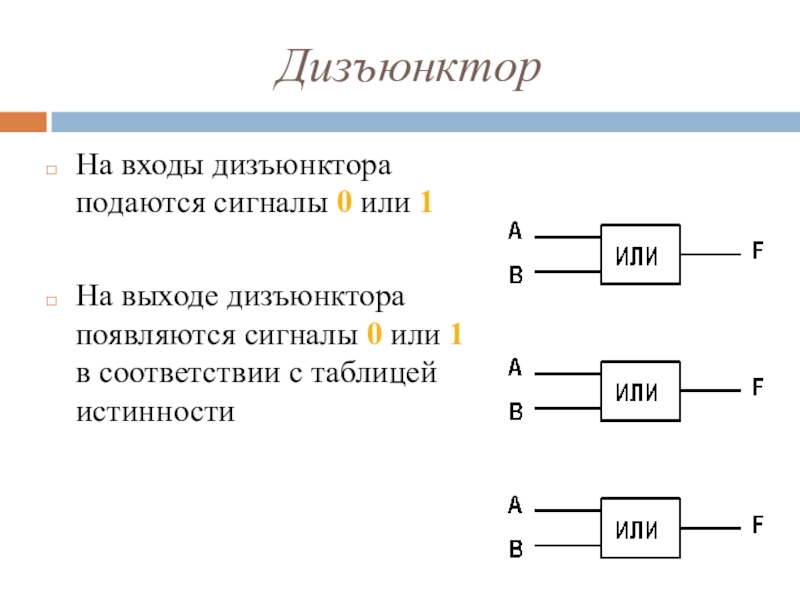

Вентиль «ИЛИ» – дизъюнктор. Реализует дизъюнкцию.

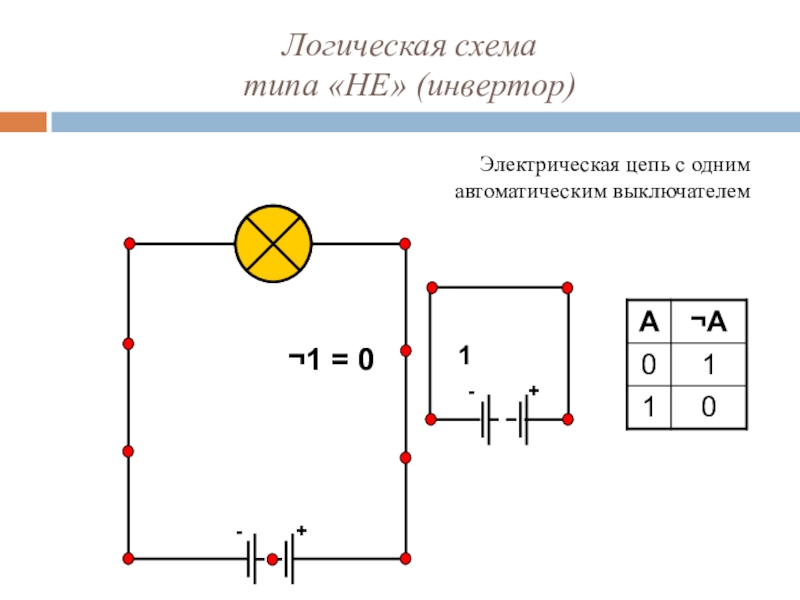

Вентиль «НЕ» – инвертор. Реализует инверсию
Любая логическая операция может быть представлена через конъюнкцию, дизъюнкцию и инверсию
Любой сложный элемент компьютера может быть сконструирован из элементарных вентилей

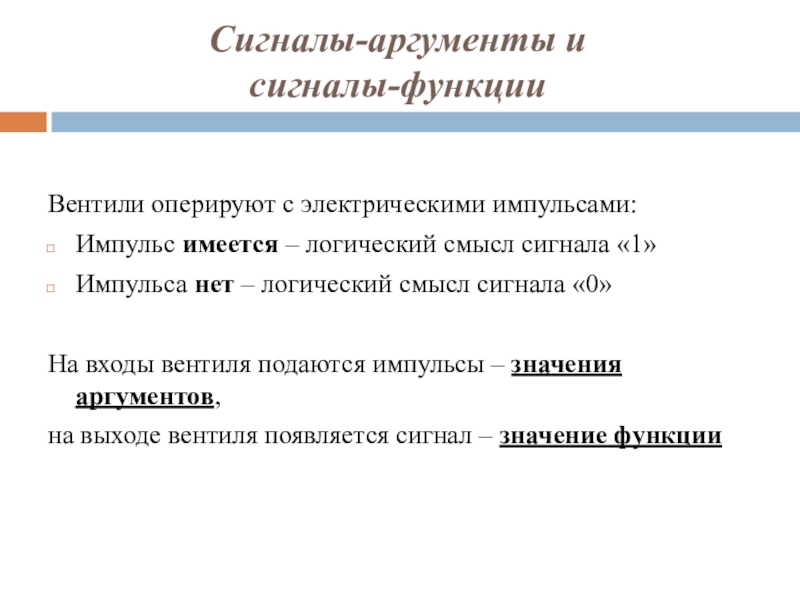

логический смысл сигнала «1»
Импульса нет – логический смысл сигнала «0»

На входы вентиля подаются импульсы – значения аргументов,
на выходе вентиля появляется сигнал – значение функции

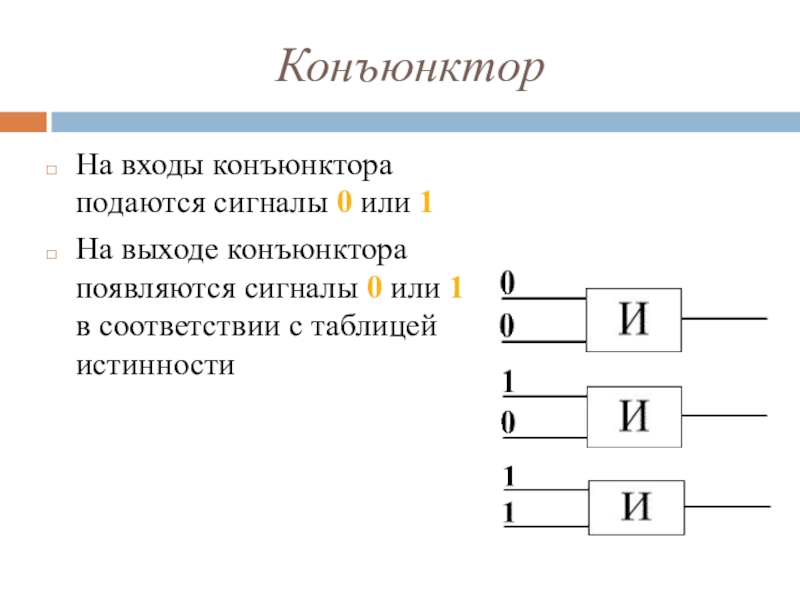

сигналы 0 или 1 в соответствии с таблицей истинности

сигналы 0 или 1 в соответствии с таблицей истинности

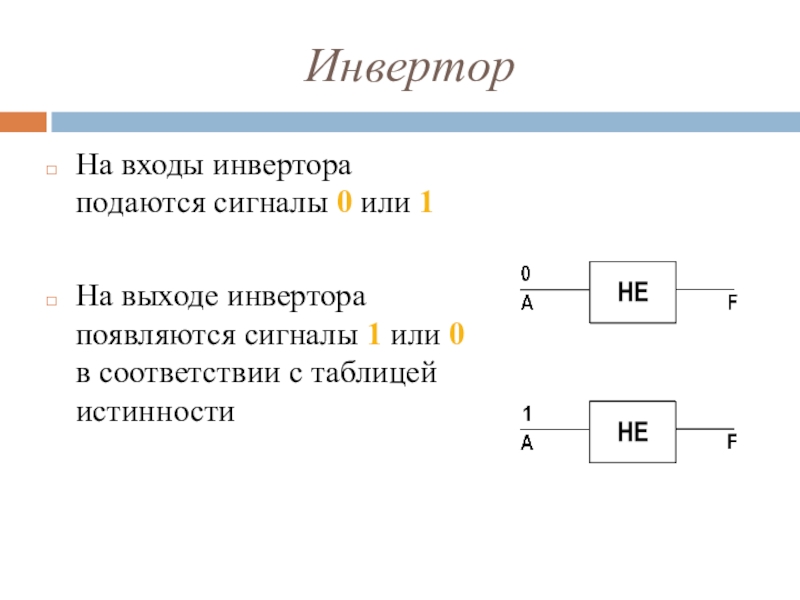

сигналы 1 или 0 в соответствии с таблицей истинности

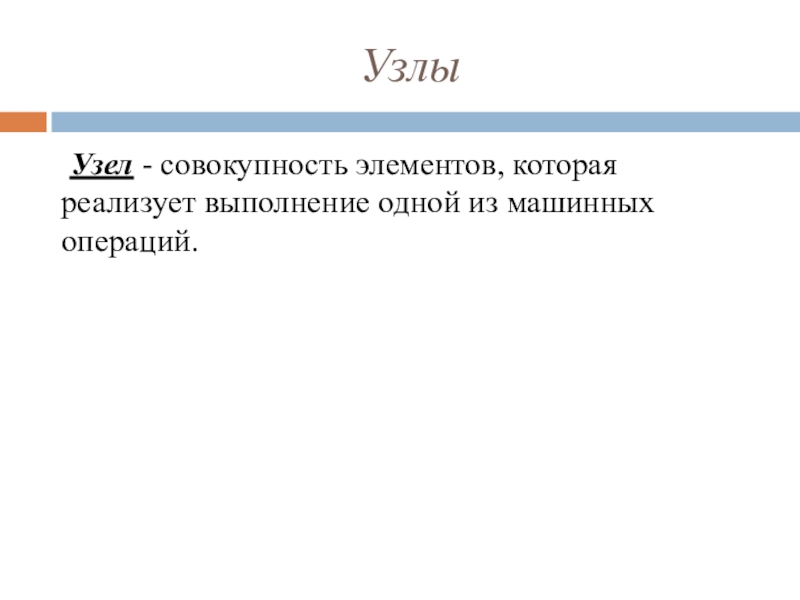

операций.

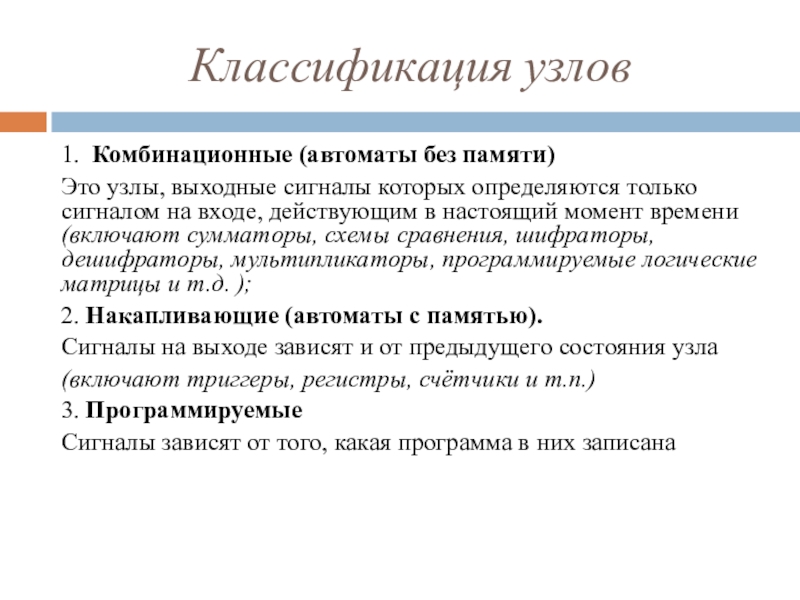

только сигналом на входе, действующим в настоящий момент времени (включают сумматоры, схемы сравнения, шифраторы, дешифраторы, мультипликаторы, программируемые логические матрицы и т.д. );
2. Накапливающие (автоматы с памятью).
Сигналы на выходе зависят и от предыдущего состояния узла
(включают триггеры, регистры, счётчики и т.п.)
3. Программируемые
Сигналы зависят от того, какая программа в них записана

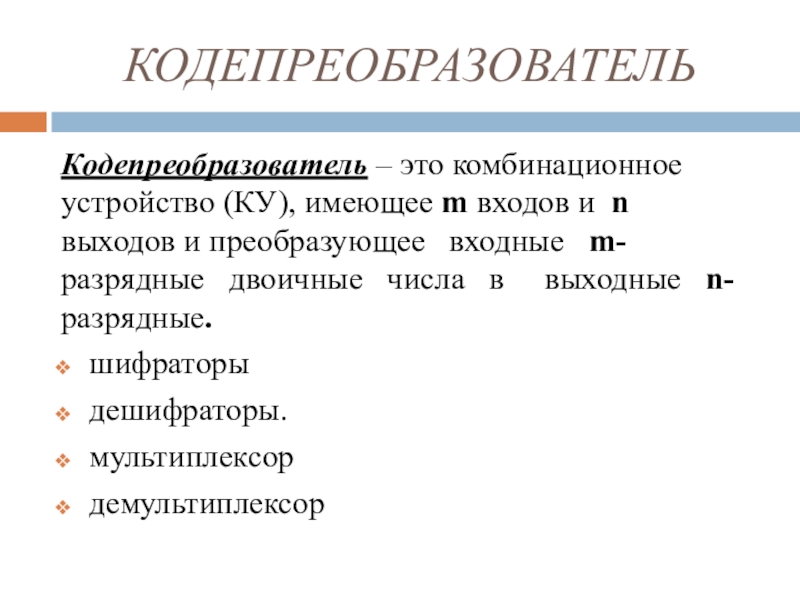

выходов и преобразующее входные m-разрядные двоичные числа в выходные n-разрядные.
шифраторы
дешифраторы.
мультиплексор
демультиплексор

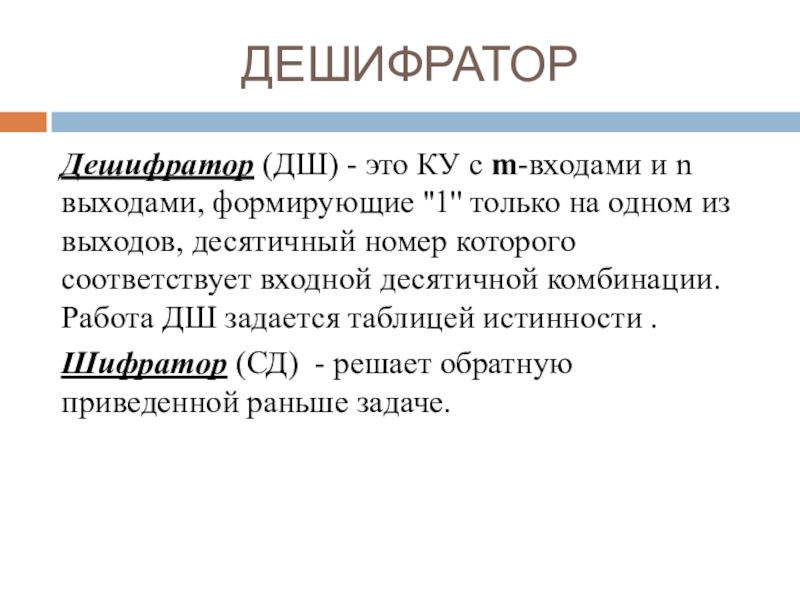

''1'' только на одном из выходов, десятичный номер которого соответствует входной десятичной комбинации. Работа ДШ задается таблицей истинности .
Шифратор (СД) - решает обратную приведенной раньше задаче.

Х на единственный выход У.

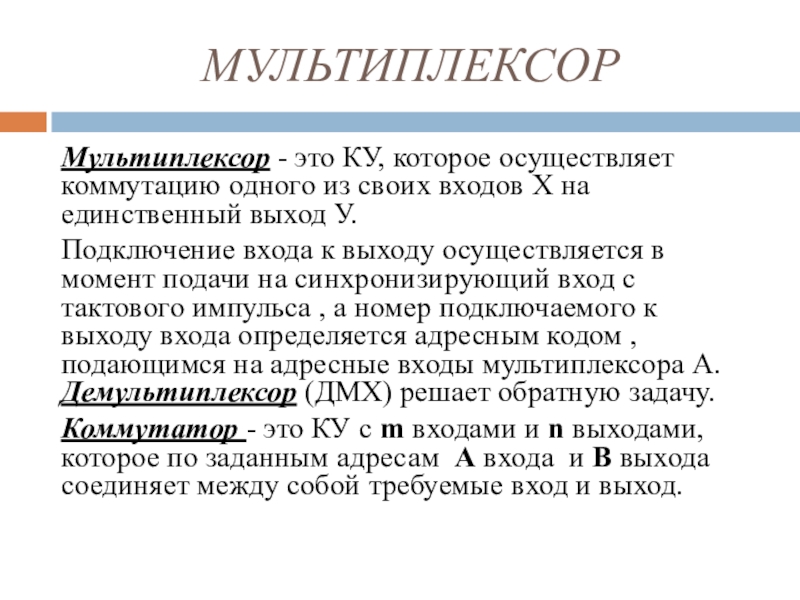

Подключение входа к выходу осуществляется в момент подачи на синхронизирующий вход с тактового импульса , а номер подключаемого к выходу входа определяется адресным кодом , подающимся на адресные входы мультиплексора А. Демультиплексор (ДМХ) решает обратную задачу.
Коммутатор - это КУ с m входами и n выходами, которое по заданным адресам А входа и B выхода соединяет между собой требуемые вход и выход.

двоичных чисел.
В качестве элементарной ячейки регистра используется триггер, который может хранить одноразрядное двоичное число.
Запись и считывание информации в регистр может производиться последовательно (поразрядно) или параллельно (всеми разрядами одновременно).
различают регистры
последовательные,
параллельные,
последовательно-параллельные,
параллельно-последовательные
универсальные.

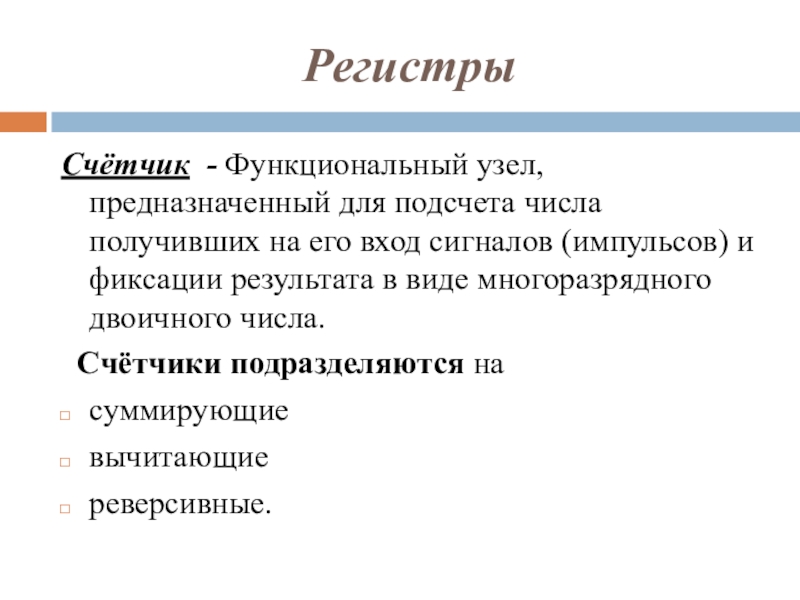

вход сигналов (импульсов) и фиксации результата в виде многоразрядного двоичного числа.
Счётчики подразделяются на
суммирующие
вычитающие
реверсивные.

запоминающих элементов ЭВМ (это устройства на основе магнитных материалов)
Состоит из двух логических элементов «ИЛИ» и двух логических элементов «НЕ».
Это конечный автомат, который обладает двумя устойчивыми состояниями и под воздействием управляющего сигнала переходит из одного состояния в другое.
