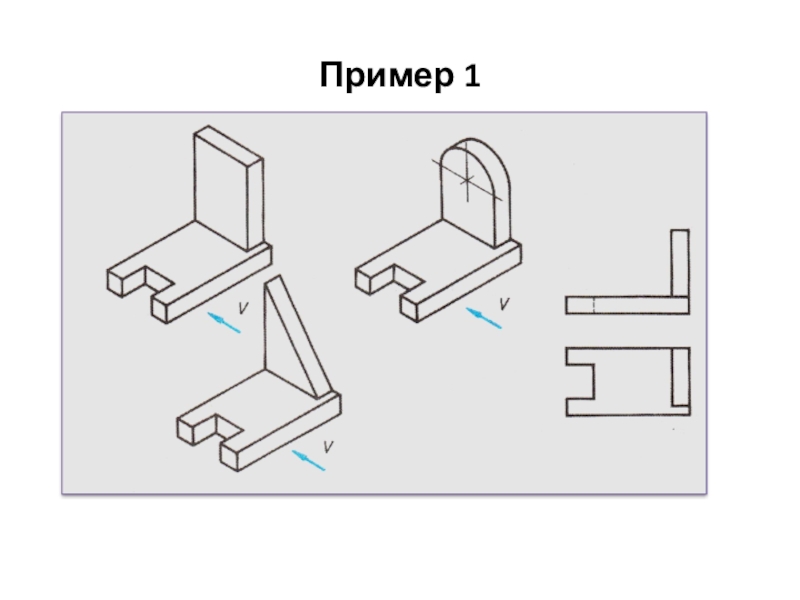

- 10. Пример 1
- 11. Необходимость в третьей проекции возникает тогда, когда
- 12. ПРОЕЦИРОВАНИЕ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙФронтальная проекция-вид спередиГоризонтальная проекция- вид сверхуПрофильная проекция- вид слева
- 13. Основные виды.Основные виды: Вид – это изображение,
- 14. Расположение видов на чертежеВид спереди, главный вид
- 15. ЗАДАНИЕ. Заштриховать разным цветом на всех проекциях
- 16. ЗАДАНИЕ. Найдите соответствие технических рисунков деталей и
- 17. ЗАДАНИЕ. Дополнить чертеж недостающими линиями.
- 18. Задание. Выполните чертеж модели состоящий из 3 видов: вида спереди, вида сверху и вида слева.1.2.345
- 19. Вариант 1ВИД СПЕРЕДИВИД СВЕРХУВИД СЛЕВА

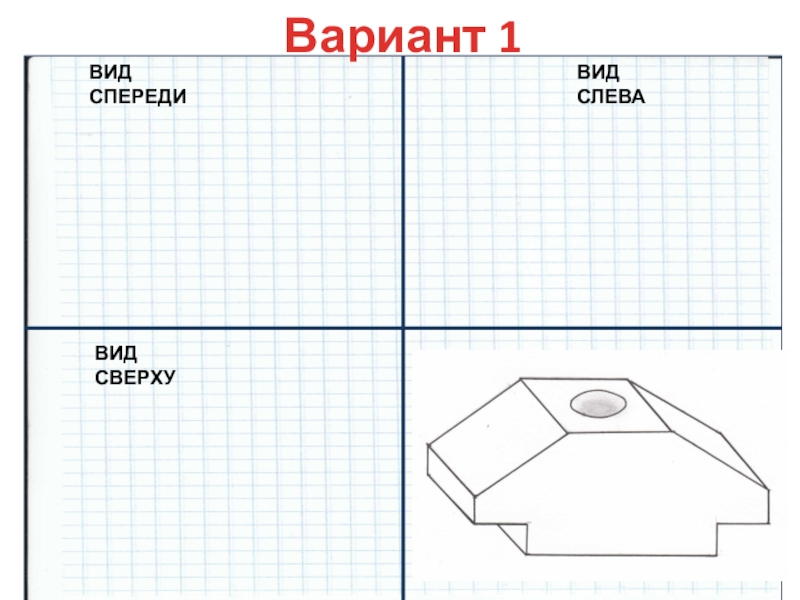

- 20. Вариант 2ВИД СПЕРЕДИВИД СВЕРХУВИД СЛЕВА

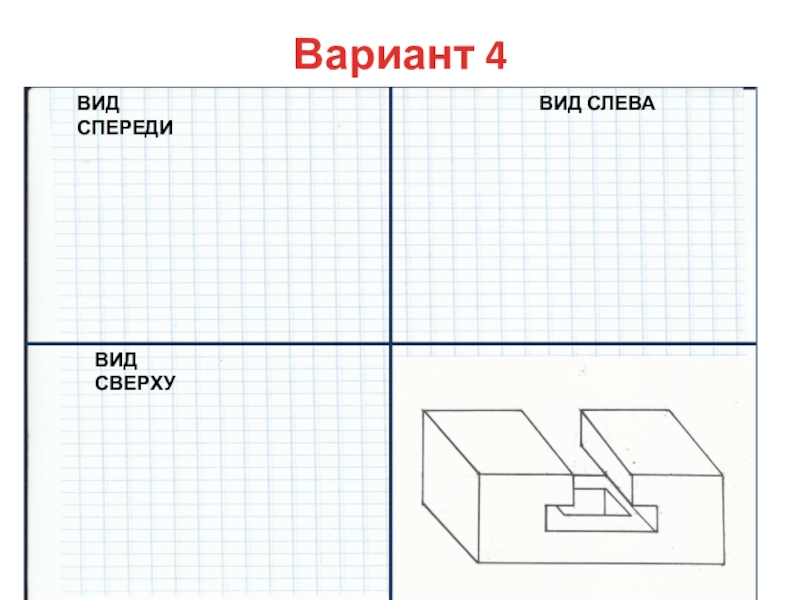

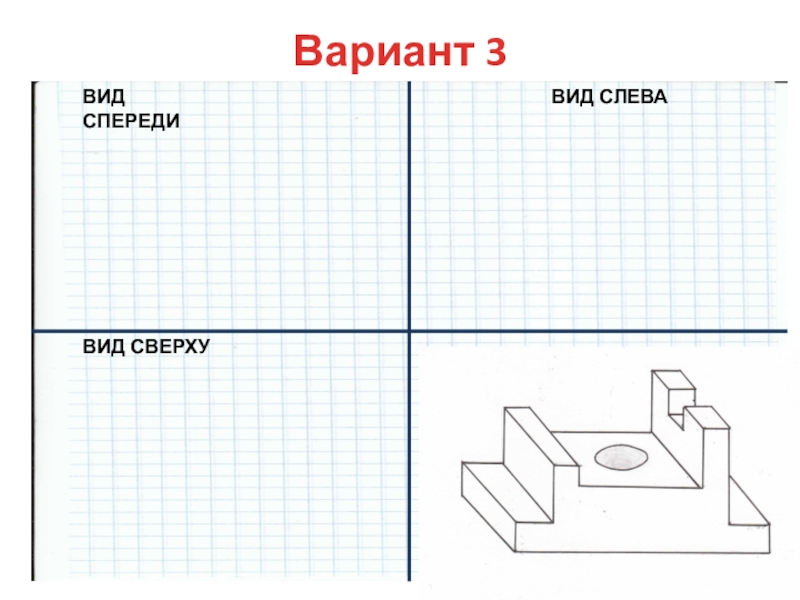

- 21. Вариант 3ВИД СПЕРЕДИВИД СВЕРХУВИД СЛЕВА
- 22. Вариант 4ВИД СПЕРЕДИВИД СВЕРХУВИД СЛЕВА
- 23. Вариант 5ВИД СПЕРЕДИВИД СВЕРХУВИД СЛЕВА
- 24. Друдлы.

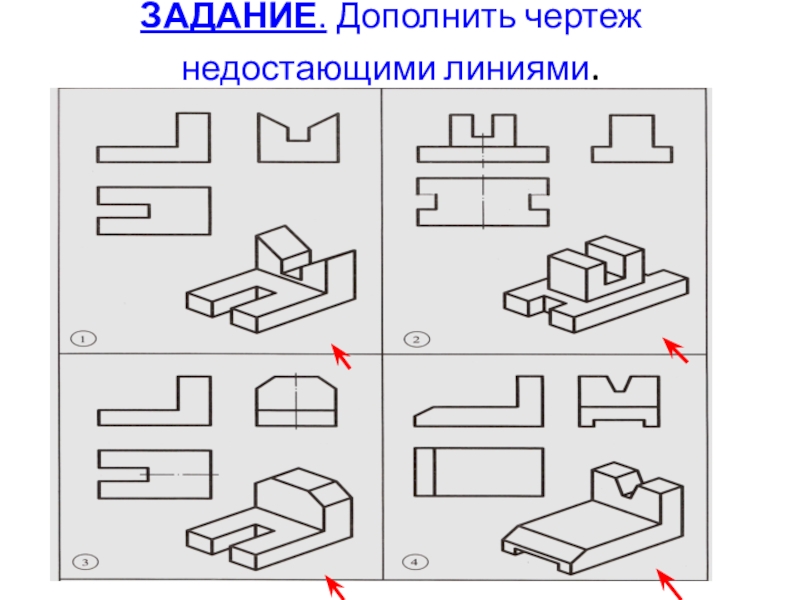

- 25. ЗАДАНИЕ. Дополнить чертеж недостающими линиями.
- 26. Слайд 26
ПОВТОРЕНИЕ.ТЕСТЫ.1.Линия основная, сплошная, толстая предназначена для вычерчивания линийА- видимого контура В- осевых линийБ- невидимого контура Г- выносных линий.2.Штриховая тонкая линия предназначена для вычерчиванияА- осей симметрии В- выносных линийБ-
Слайд 1ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ.РАСПОЛОЖЕНИЕ ВИДОВ НА ЧЕРТЕЖЕ.
МАОУ СОШ №4 г.Троицк
преподаватель проф.дисциплин
Пояркова С.А.
Слайд 2ПОВТОРЕНИЕ.ТЕСТЫ.

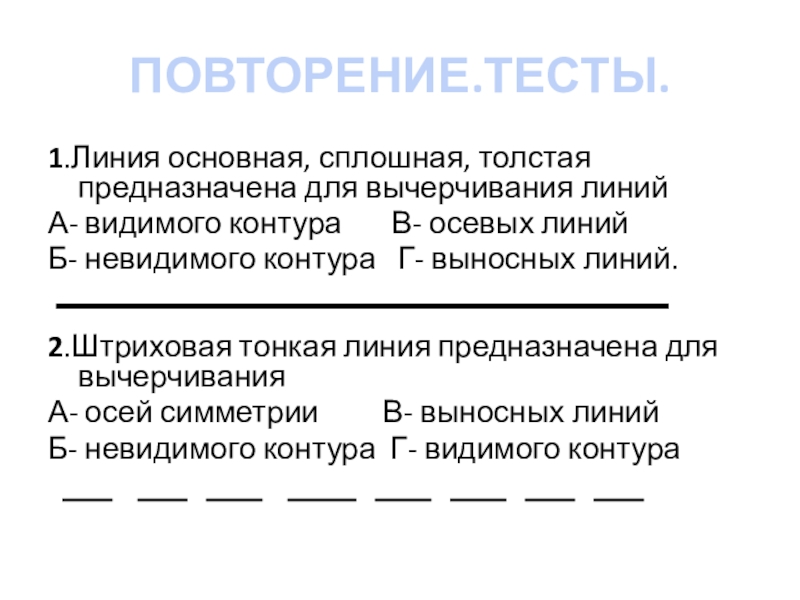

1.Линия основная, сплошная, толстая предназначена для вычерчивания линий
А- видимого контура
В- осевых линий
Б- невидимого контура Г- выносных линий.
2.Штриховая тонкая линия предназначена для вычерчивания
А- осей симметрии В- выносных линий
Б- невидимого контура Г- видимого контура
Б- невидимого контура Г- выносных линий.
2.Штриховая тонкая линия предназначена для вычерчивания
А- осей симметрии В- выносных линий
Б- невидимого контура Г- видимого контура
Слайд 3

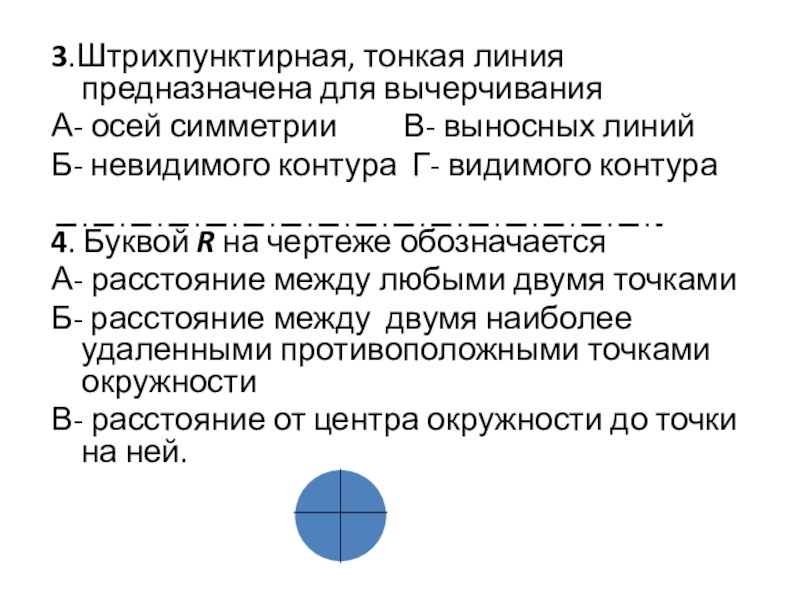

3.Штрихпунктирная, тонкая линия предназначена для вычерчивания
А- осей симметрии
В- выносных линий
Б- невидимого контура Г- видимого контура
4. Буквой R на чертеже обозначается
А- расстояние между любыми двумя точками
Б- расстояние между двумя наиболее удаленными противоположными точками окружности
В- расстояние от центра окружности до точки на ней.
Б- невидимого контура Г- видимого контура
4. Буквой R на чертеже обозначается
А- расстояние между любыми двумя точками
Б- расстояние между двумя наиболее удаленными противоположными точками окружности
В- расстояние от центра окружности до точки на ней.

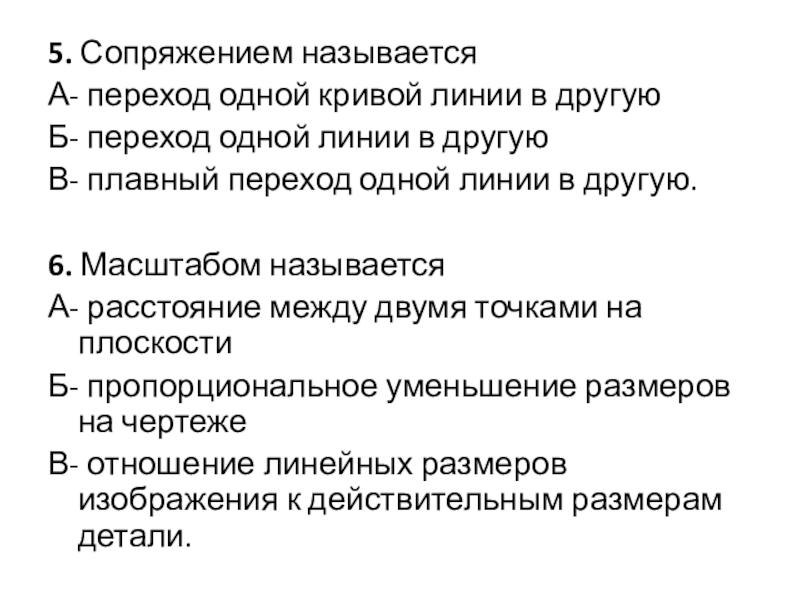

Слайд 45. Сопряжением называется
А- переход одной кривой линии в другую
Б- переход одной
линии в другую
В- плавный переход одной линии в другую.
6. Масштабом называется
А- расстояние между двумя точками на плоскости
Б- пропорциональное уменьшение размеров на чертеже
В- отношение линейных размеров изображения к действительным размерам детали.
В- плавный переход одной линии в другую.
6. Масштабом называется
А- расстояние между двумя точками на плоскости
Б- пропорциональное уменьшение размеров на чертеже
В- отношение линейных размеров изображения к действительным размерам детали.

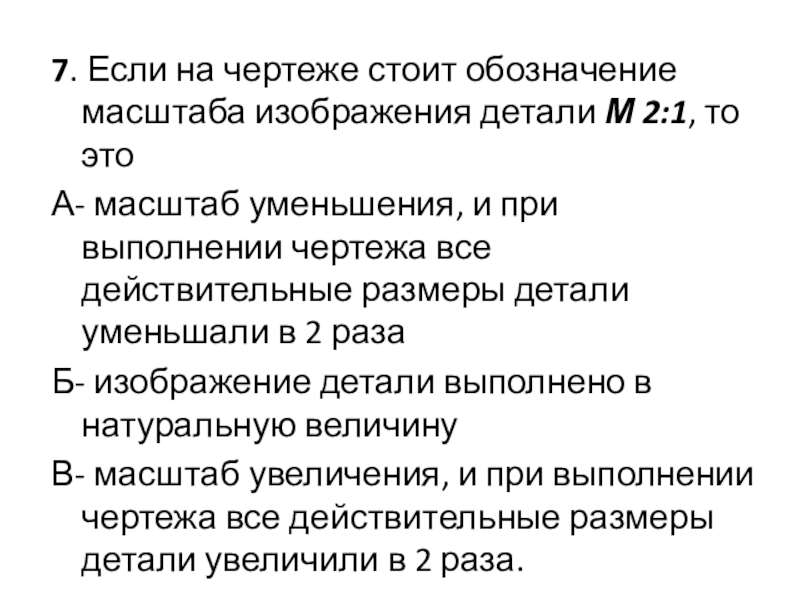

Слайд 57. Если на чертеже стоит обозначение масштаба изображения детали М 2:1,
то это
А- масштаб уменьшения, и при выполнении чертежа все действительные размеры детали уменьшали в 2 раза
Б- изображение детали выполнено в натуральную величину
В- масштаб увеличения, и при выполнении чертежа все действительные размеры детали увеличили в 2 раза.
А- масштаб уменьшения, и при выполнении чертежа все действительные размеры детали уменьшали в 2 раза
Б- изображение детали выполнено в натуральную величину
В- масштаб увеличения, и при выполнении чертежа все действительные размеры детали увеличили в 2 раза.

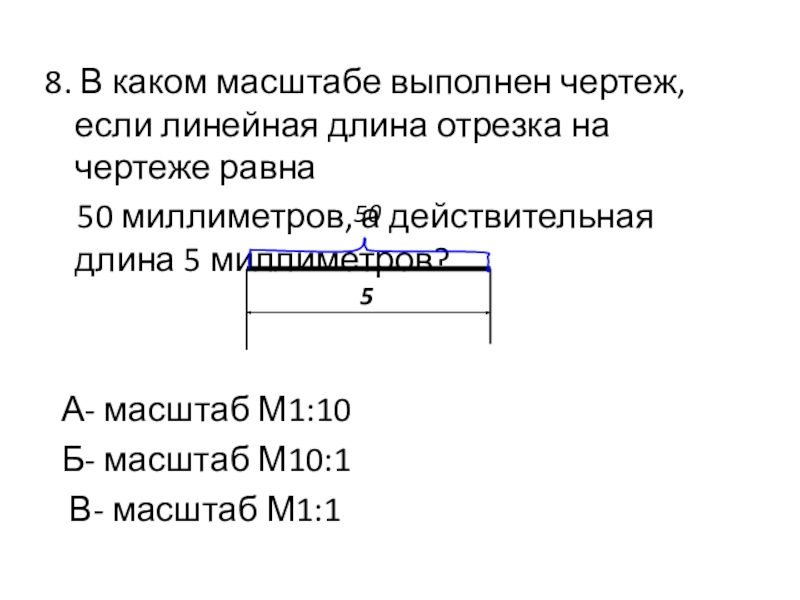

Слайд 68. В каком масштабе выполнен чертеж, если линейная длина отрезка на
чертеже равна
50 миллиметров, а действительная длина 5 миллиметров?
А- масштаб М1:10
Б- масштаб М10:1
В- масштаб М1:1
50 миллиметров, а действительная длина 5 миллиметров?
А- масштаб М1:10
Б- масштаб М10:1
В- масштаб М1:1
5
50
Слайд 7ППРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ.
Проецирование на одну плоскость проекций.
Чертеж детали
Плоскость V – фронтальная плоскость.
Строим проекцию предмета на эту плоскость, рассматривая предмет спереди.

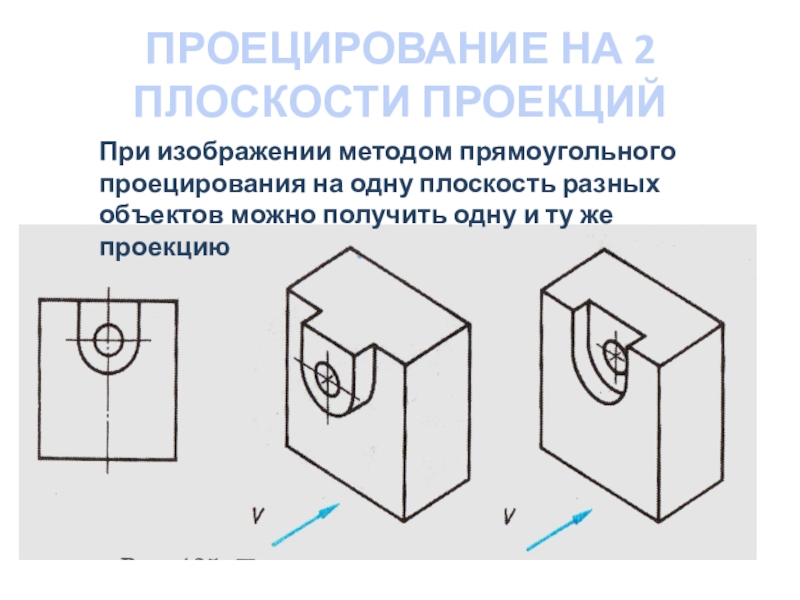

Слайд 8ПРОЕЦИРОВАНИЕ НА 2 ПЛОСКОСТИ ПРОЕКЦИЙ
При изображении методом прямоугольного проецирования на одну
плоскость разных объектов можно получить одну и ту же проекцию

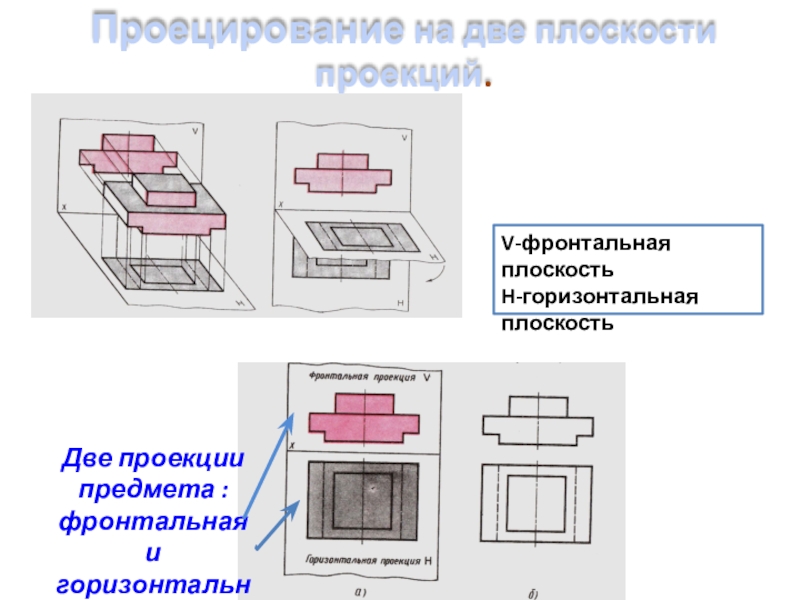

Слайд 9Проецирование на две плоскости проекций.
Две проекции предмета : фронтальная и горизонтальная
V-фронтальная
плоскость
H-горизонтальная плоскость
H-горизонтальная плоскость

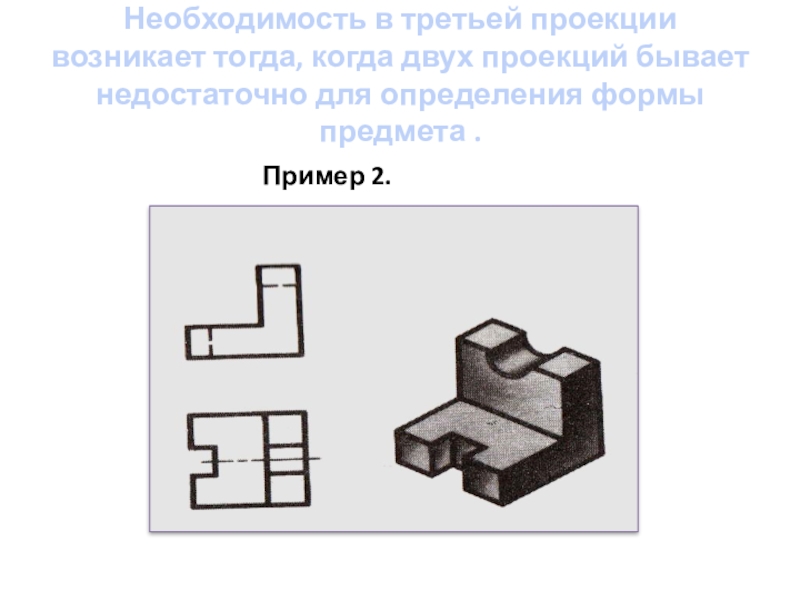

Слайд 11Необходимость в третьей проекции возникает тогда, когда двух проекций бывает недостаточно
для определения формы предмета .
Пример 2.

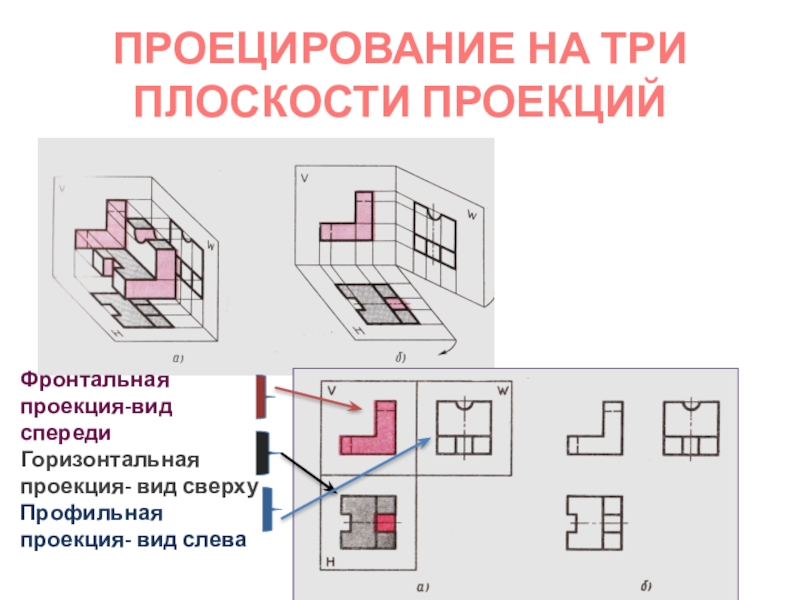

Слайд 12ПРОЕЦИРОВАНИЕ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ
Фронтальная проекция-вид спереди
Горизонтальная проекция- вид сверху
Профильная проекция-
вид слева

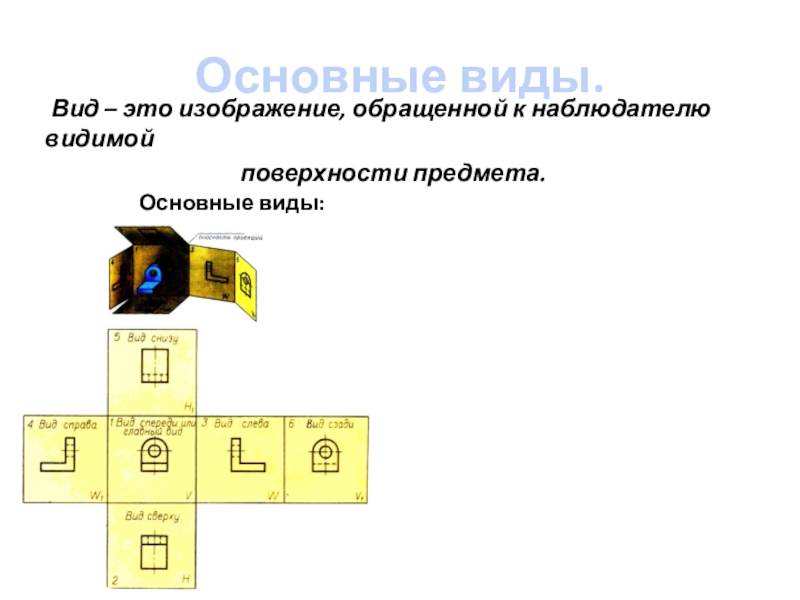

Слайд 13Основные виды.
Основные виды:
Вид – это изображение, обращенной к наблюдателю видимой
поверхности предмета.
Слайд 14Расположение видов на чертеже
Вид спереди, главный вид (фронтальная проекция)- деталь рассматривается
спереди, дает наибольшее представление о форме и размерах предмета.
Вид сверху ( горизонтальная проекция)- деталь рассматривают сверху, располагается под видом спереди.
Вид слева (профильная проекция)- деталь рассматривают слева, располагается справа от вида спереди.
Вид сверху ( горизонтальная проекция)- деталь рассматривают сверху, располагается под видом спереди.
Вид слева (профильная проекция)- деталь рассматривают слева, располагается справа от вида спереди.

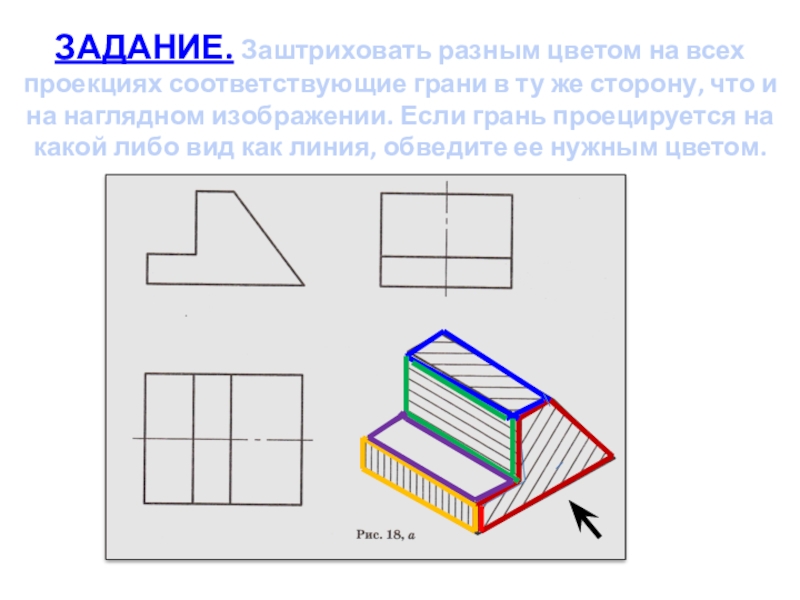

Слайд 15ЗАДАНИЕ. Заштриховать разным цветом на всех проекциях соответствующие грани в ту
же сторону, что и на наглядном изображении. Если грань проецируется на какой либо вид как линия, обведите ее нужным цветом.

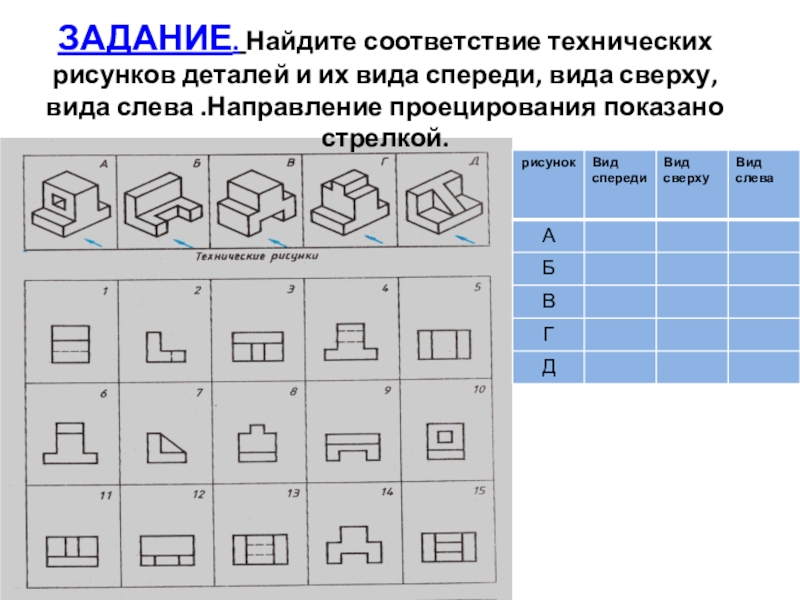

Слайд 16ЗАДАНИЕ. Найдите соответствие технических рисунков деталей и их вида спереди, вида
сверху, вида слева .Направление проецирования показано стрелкой.

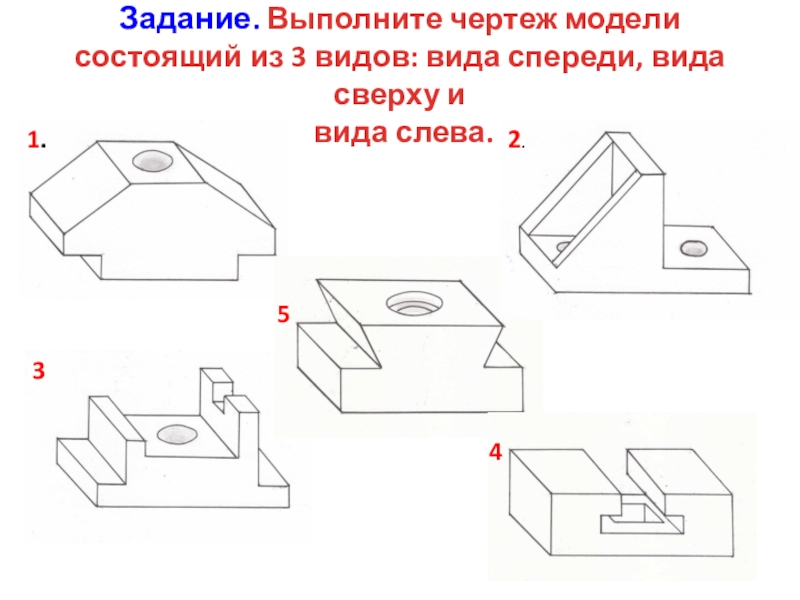

Слайд 18Задание. Выполните чертеж модели состоящий из 3 видов: вида спереди, вида
сверху и
вида слева.
1.
2.
3
4
5
