Презентация, доклад по черчению Нанесение размеров. Масштаб
Содержание
- 1. Презентация по черчению Нанесение размеров. Масштаб
- 2. ЕСКД – это единая система конструкторской документации.
- 3. ГОСТ – это государственный стандарт.

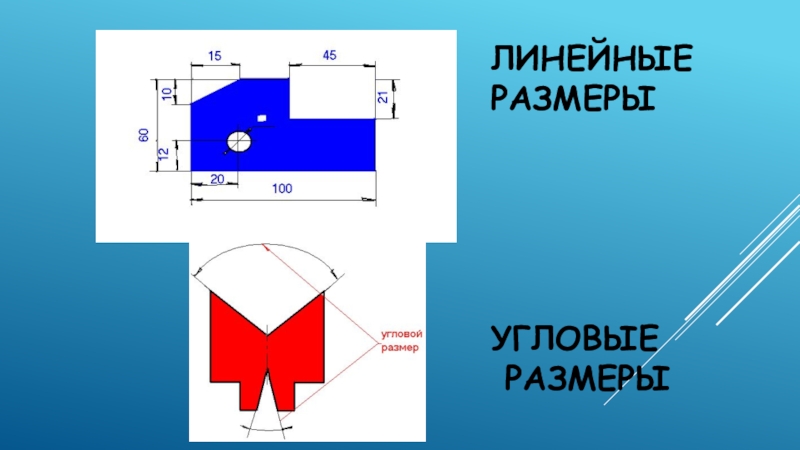

- 4. Линейные размеры угловые размеры

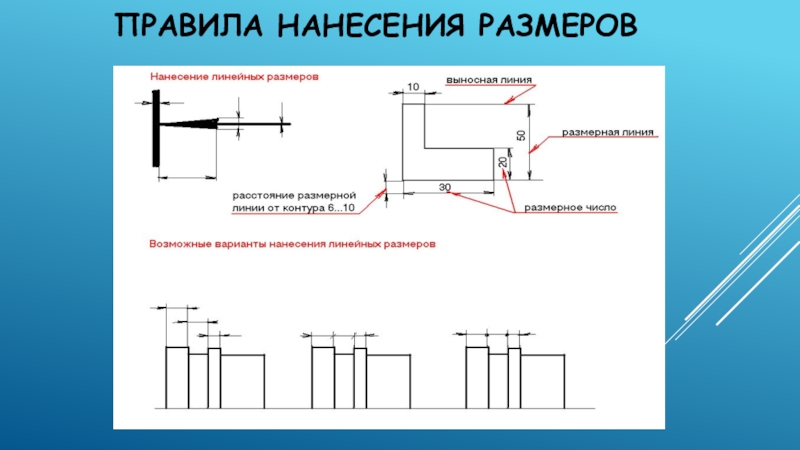

- 5. Правила нанесения размеров

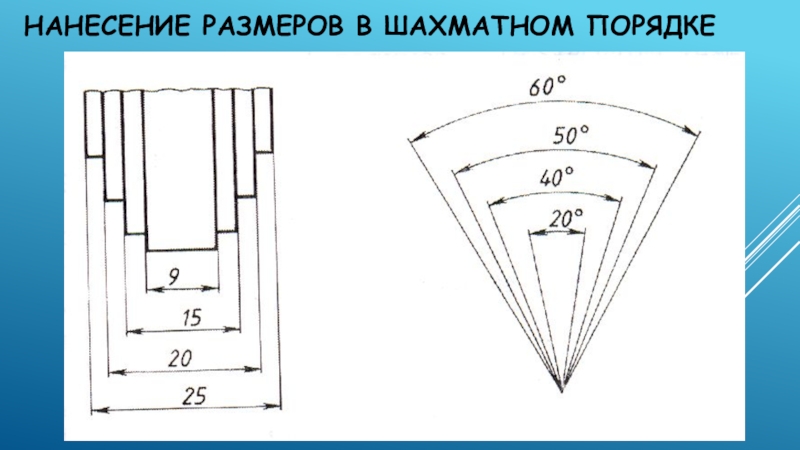

- 6. Нанесение размеров в шахматном порядке

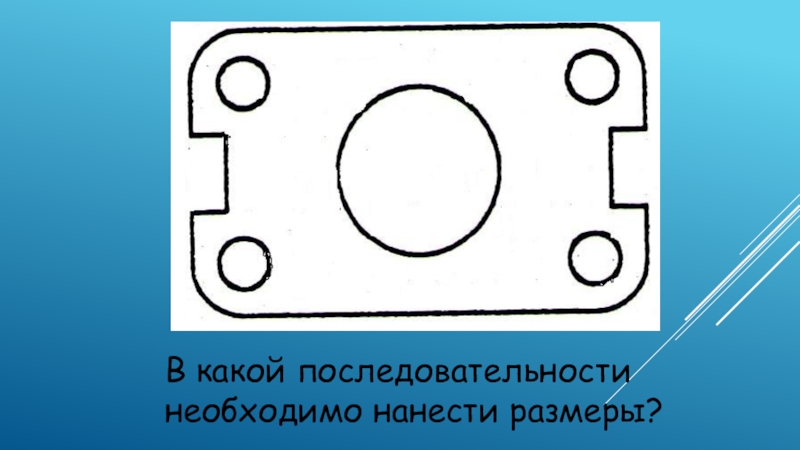

- 7. В какой последовательности необходимо нанести размеры?
- 8. Слайд 8

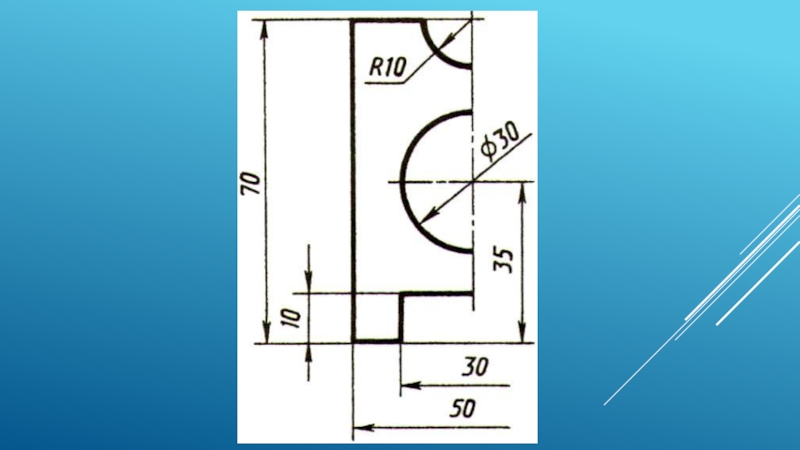

- 9. Чертёж «плоской детали»

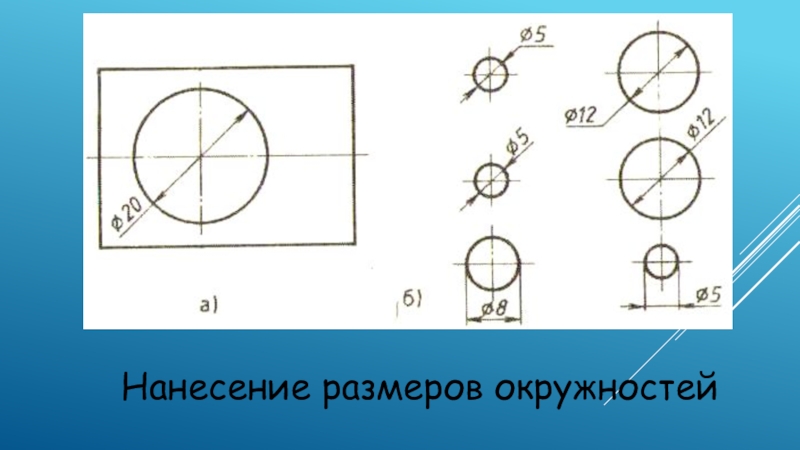

- 10. Нанесение размеров окружностей

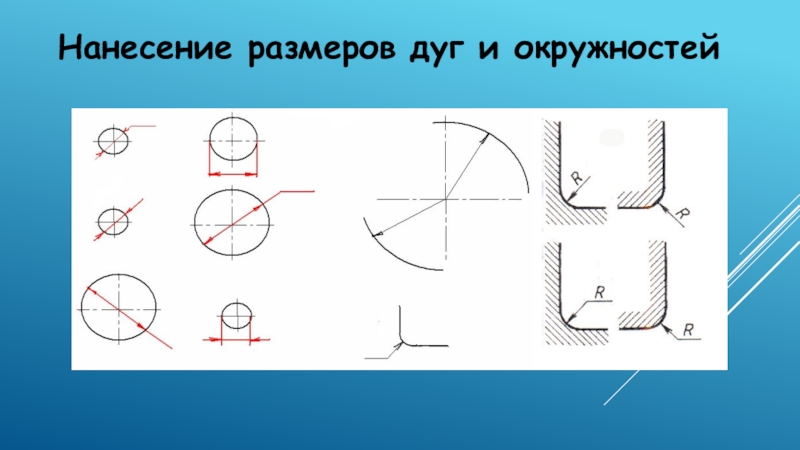

- 11. Нанесение размеров дуг и окружностей

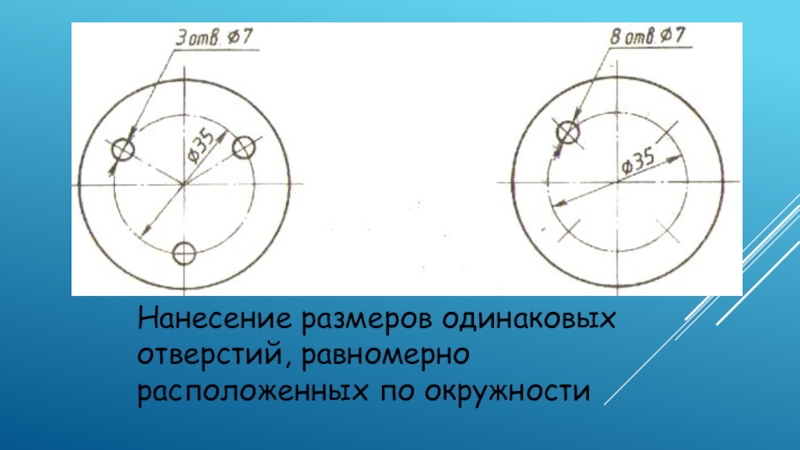

- 12. Нанесение размеров одинаковых отверстий, равномерно расположенных по окружности

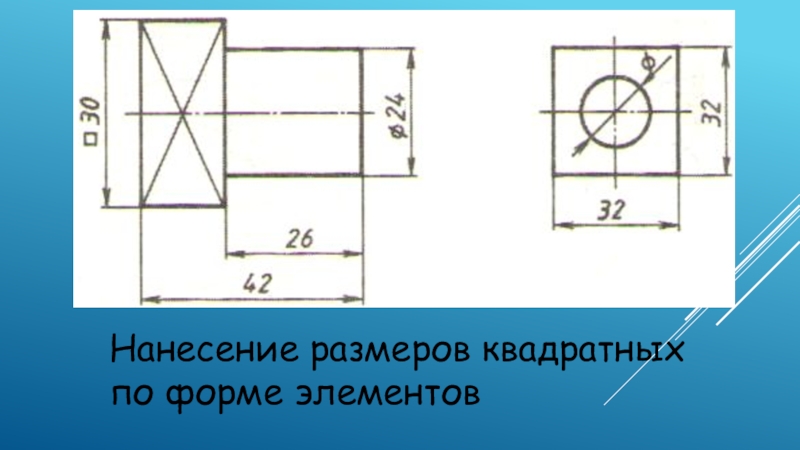

- 13. Нанесение размеров квадратных по форме элементов

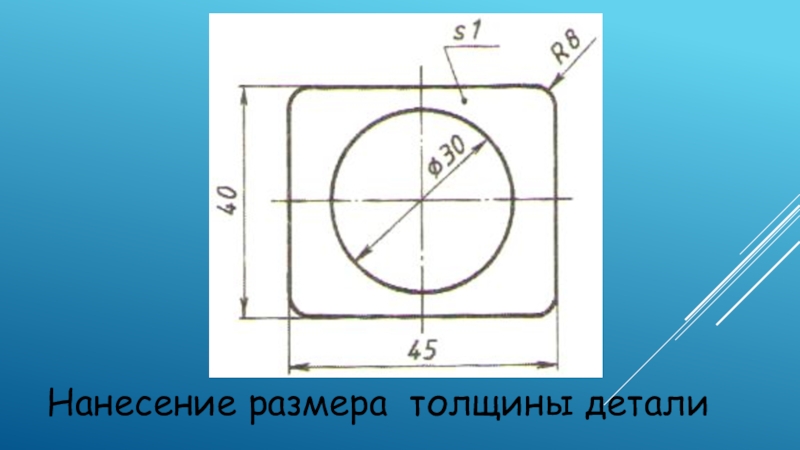

- 14. Нанесение размера толщины детали

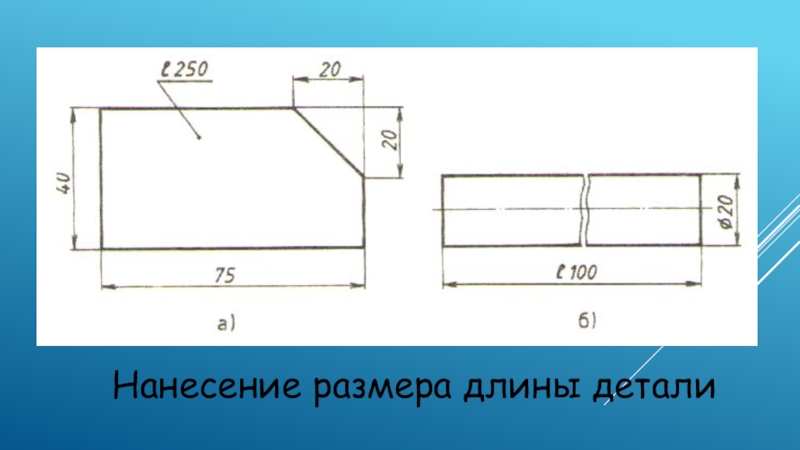

- 15. Нанесение размера длины детали

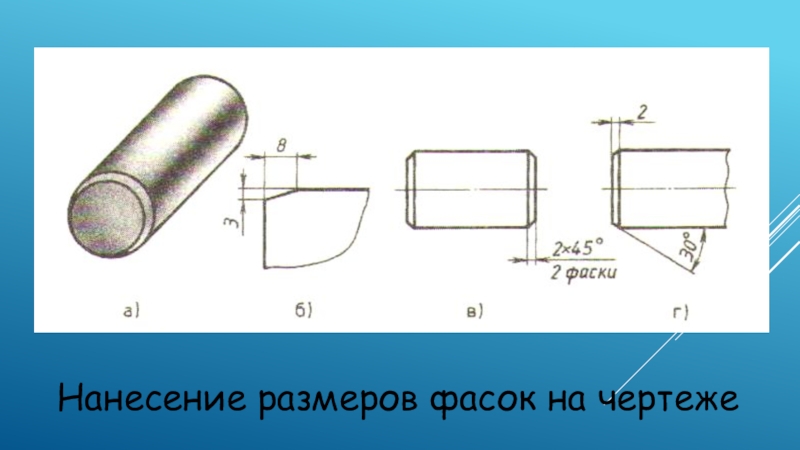

- 16. Нанесение размеров фасок на чертеже

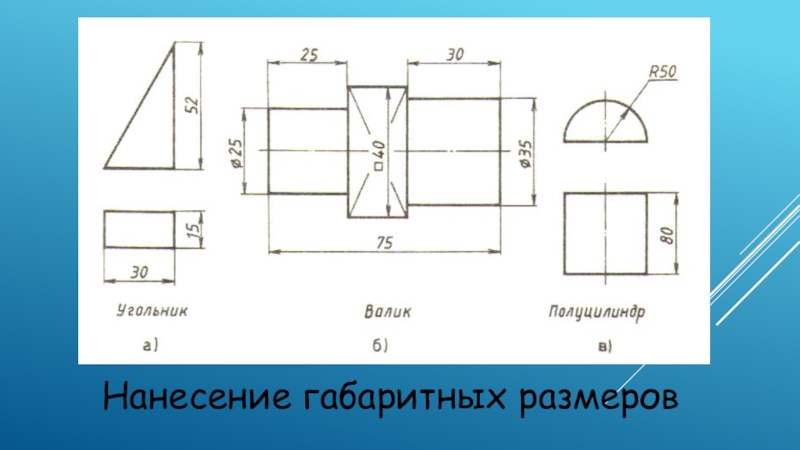

- 17. Нанесение габаритных размеров
- 18. Основные правила нанесения размеровКаждый размер указывается только
- 19. Масшт аб нат уральной величины - 1:1Масшт

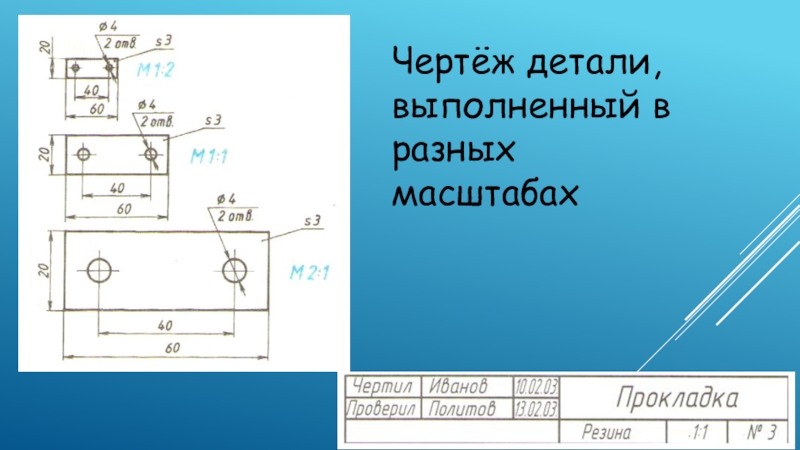

- 20. Чертёж детали, выполненный в разных масштабах
- 21. Что такое ЕСКД?Что такое ГОСТ?В каких единицах
- 22. Техническое черчение. Учебное пособие для профессиональных училищ
ЕСКД – это единая система конструкторской документации.
Слайд 1Презентация к уроку:
Презентация к уроку черчения
подготовлена преподавателем ГБПОУ ПЛ № 44
г. Уфы
Леньковой Альбиной Аскатовной
Леньковой Альбиной Аскатовной

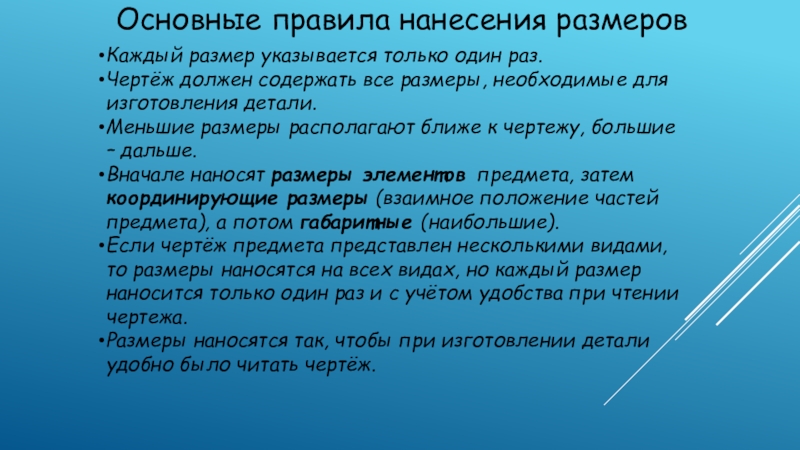

Слайд 18Основные правила нанесения размеров
Каждый размер указывается только один раз.
Чертёж должен содержать
все размеры, необходимые для изготовления детали.
Меньшие размеры располагают ближе к чертежу, большие – дальше.
Вначале наносят размеры элементов предмета, затем координирующие размеры (взаимное положение частей предмета), а потом габаритные (наибольшие).
Если чертёж предмета представлен несколькими видами, то размеры наносятся на всех видах, но каждый размер наносится только один раз и с учётом удобства при чтении чертежа.
Размеры наносятся так, чтобы при изготовлении детали удобно было читать чертёж.
Меньшие размеры располагают ближе к чертежу, большие – дальше.
Вначале наносят размеры элементов предмета, затем координирующие размеры (взаимное положение частей предмета), а потом габаритные (наибольшие).
Если чертёж предмета представлен несколькими видами, то размеры наносятся на всех видах, но каждый размер наносится только один раз и с учётом удобства при чтении чертежа.
Размеры наносятся так, чтобы при изготовлении детали удобно было читать чертёж.

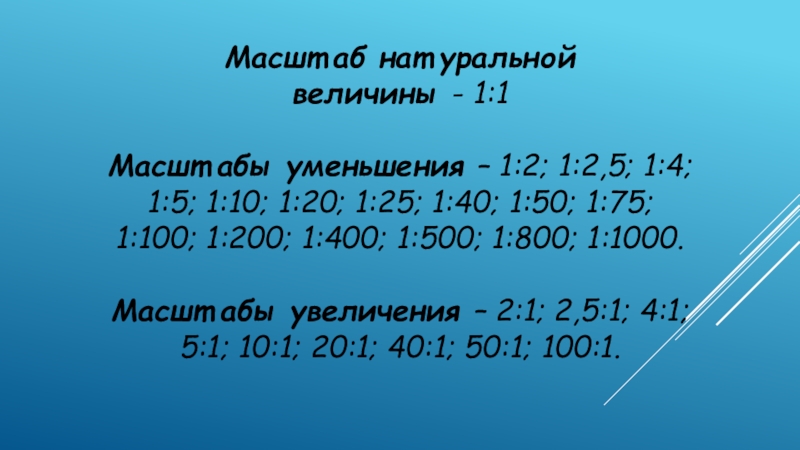

Слайд 19Масшт аб нат уральной
величины - 1:1
Масшт абы уменьшения – 1:2;
1:2,5; 1:4; 1:5; 1:10; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
Масшт абы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
Масшт абы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
Слайд 21Что такое ЕСКД?
Что такое ГОСТ?
В каких единицах выражают линейные размеры на
чертежах? А угловые?
Чему равно минимальное расстояние от контура чертежа до размерной линии?
Каким знаком обозначается длина изделия?
Каким знаком обозначается толщина изделия?
В каком порядке наносятся размеры на чертеже?
Сколько раз должен быть нанесён каждый размер?
Что такое масштаб?
1:4 – это масштаб уменьшения или увеличения?
Какие размеры наносятся на чертёж при изменении масштаба?
Чему равно минимальное расстояние от контура чертежа до размерной линии?
Каким знаком обозначается длина изделия?
Каким знаком обозначается толщина изделия?
В каком порядке наносятся размеры на чертеже?
Сколько раз должен быть нанесён каждый размер?
Что такое масштаб?
1:4 – это масштаб уменьшения или увеличения?
Какие размеры наносятся на чертёж при изменении масштаба?
Слайд 22Техническое черчение. Учебное пособие для профессиональных училищ и технических лицеев Серия:
Начальное профессиональное образование [1693] Издательство: ФЕНИКС, ТОРГОВЫЙ ДОМ, 349 стр.
Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений – М.: Астрель, 2013. – 221 с.: ил. § 2.5
Ерохина Г. Г. Универсальные поурочные разработки по черчению: 9 класс. – М.: ВАКО, 2011. -160 с.- (В помощь школьному учителю)
Виноградов В. Н. Черчение: Методическое пособие к учебнику А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского «Черчение. 9 класс»: 9 класс/ В. Н. Виноградов, В. И. Вышнепольский. – М.: АСТ: Астрель, 2015. – 254 с.
Гордеенко Н. А. Черчение: учеб. для 9-го кл. общеобразоват. учреждений- М.: АСТ: Астрель, 2005. – 262 с.: ил. § 9
Ройтман И. А., Владимиров Я. В. Черчение: Учеб. пособие для учащихся 9 кл. общеобразоват. учреждений. – М.: Гуманит. Изд. Центр ВЛАДОС, 2000. – 328 с.: ил. .§ 1.4
Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений – М.: Астрель, 2013. – 221 с.: ил. § 2.5
Ерохина Г. Г. Универсальные поурочные разработки по черчению: 9 класс. – М.: ВАКО, 2011. -160 с.- (В помощь школьному учителю)
Виноградов В. Н. Черчение: Методическое пособие к учебнику А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского «Черчение. 9 класс»: 9 класс/ В. Н. Виноградов, В. И. Вышнепольский. – М.: АСТ: Астрель, 2015. – 254 с.
Гордеенко Н. А. Черчение: учеб. для 9-го кл. общеобразоват. учреждений- М.: АСТ: Астрель, 2005. – 262 с.: ил. § 9
Ройтман И. А., Владимиров Я. В. Черчение: Учеб. пособие для учащихся 9 кл. общеобразоват. учреждений. – М.: Гуманит. Изд. Центр ВЛАДОС, 2000. – 328 с.: ил. .§ 1.4
Список использованной литературы
![Техническое черчение. Учебное пособие для профессиональных училищ и технических лицеев Серия: Начальное профессиональное образование [1693] Издательство: ФЕНИКС,](/img/thumbs/14fab9c31d55a40026fcf4098e328dc8-800x.jpg "Презентация по черчению Нанесение размеров. Масштаб Техническое черчение. Учебное пособие для профессиональных училищ и технических лицеев Серия:")
