Презентация, доклад по черчению на тему Сечения

в _________ без указания единицы измерения.
Толщина тонкой сплошной линии равна ___
Аксонометрические проекции передают ____ изображение предмета.
Для построения чертежей используют _____ проецирование предмета на взаимно перпендикулярные плоскости проекций ______, _______ и ______.
Главный вид всегда изображается на ____ ______ проекций.

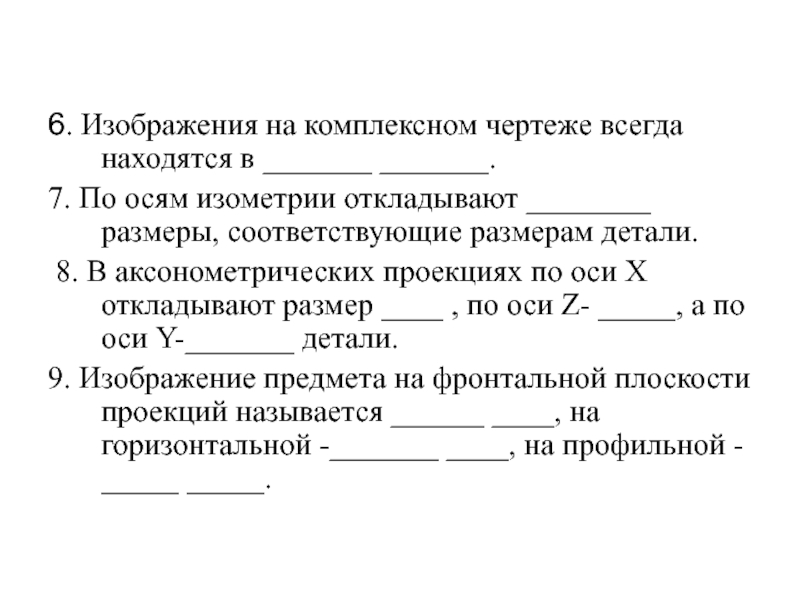

осям изометрии откладывают ________ размеры, соответствующие размерам детали.
8. В аксонометрических проекциях по оси X откладывают размер ____ , по оси Z- _____, а по оси Y-_______ детали.
9. Изображение предмета на фронтальной плоскости проекций называется ______ ____, на горизонтальной -_______ ____, на профильной - _____ _____.

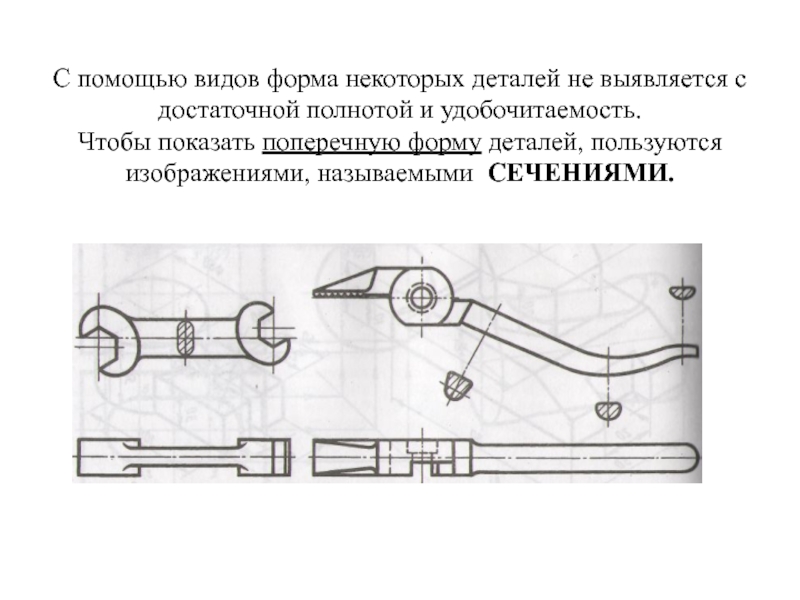

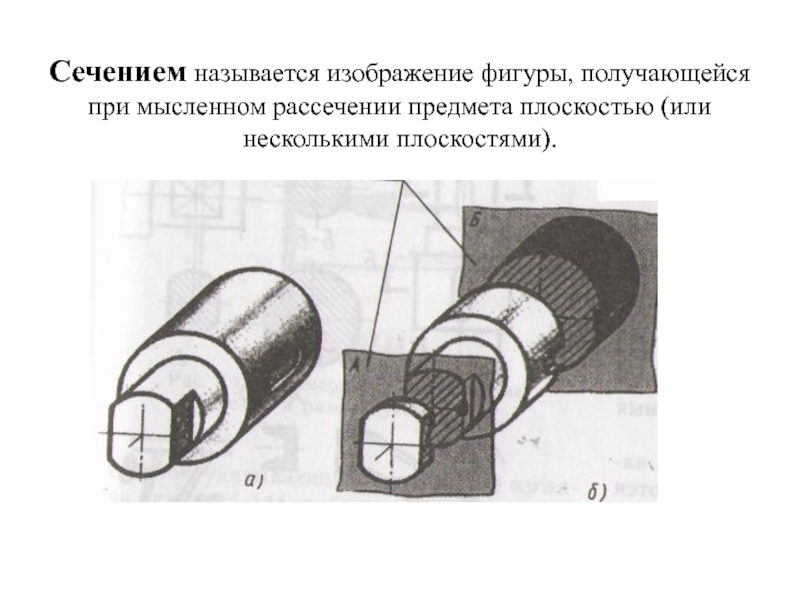

и удобочитаемость. Чтобы показать поперечную форму деталей, пользуются изображениями, называемыми СЕЧЕНИЯМИ.

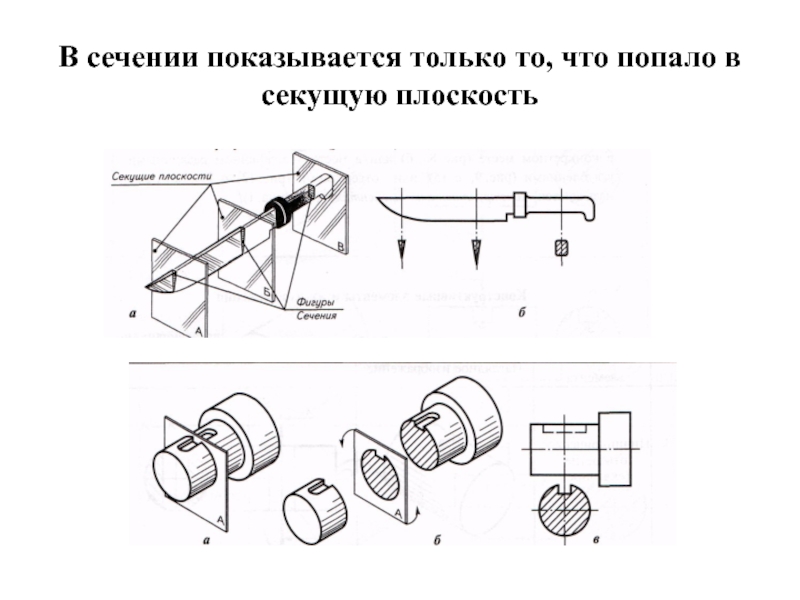

несколькими плоскостями).

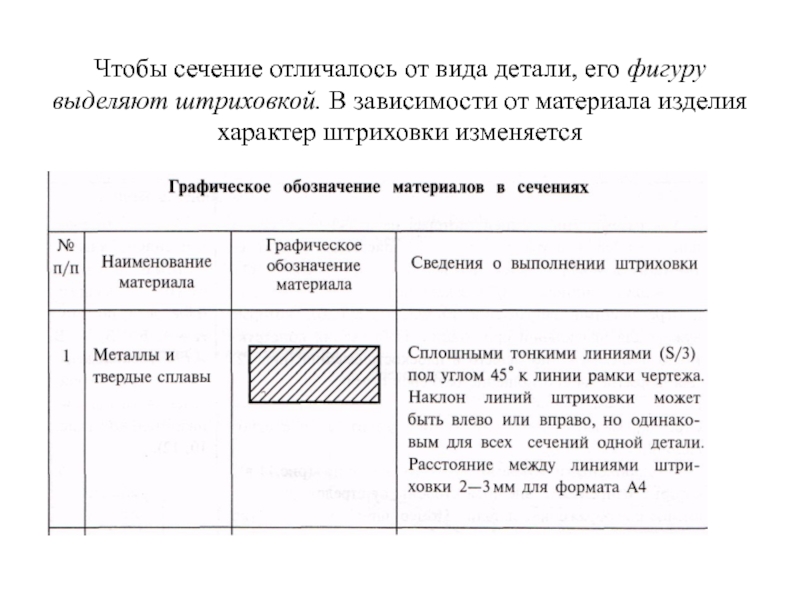

зависимости от материала изделия характер штриховки изменяется

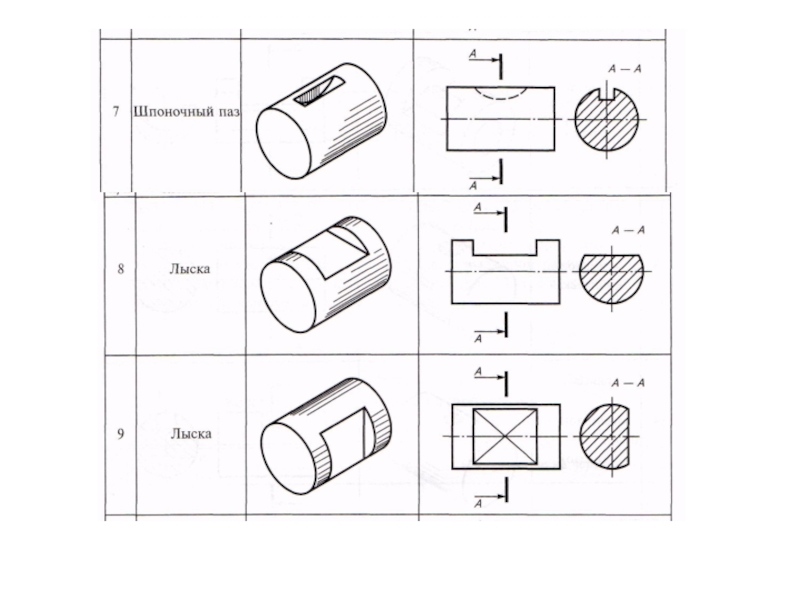

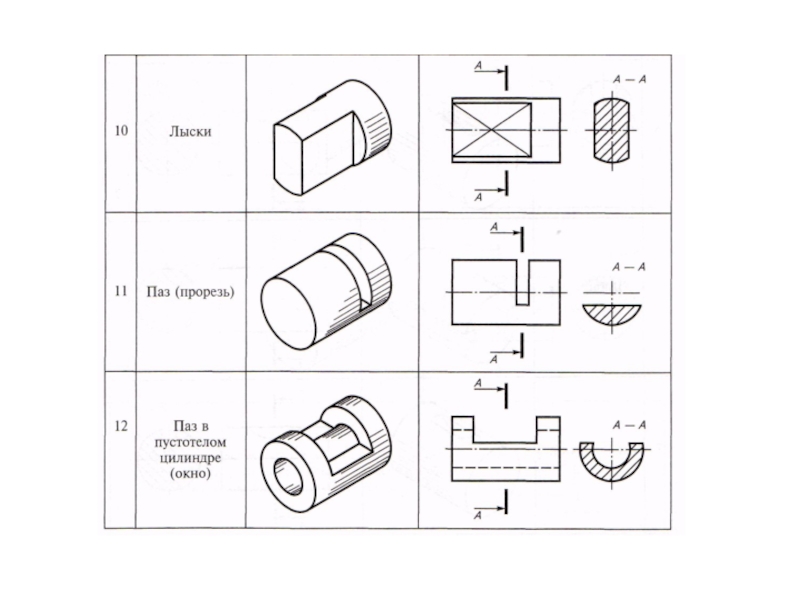

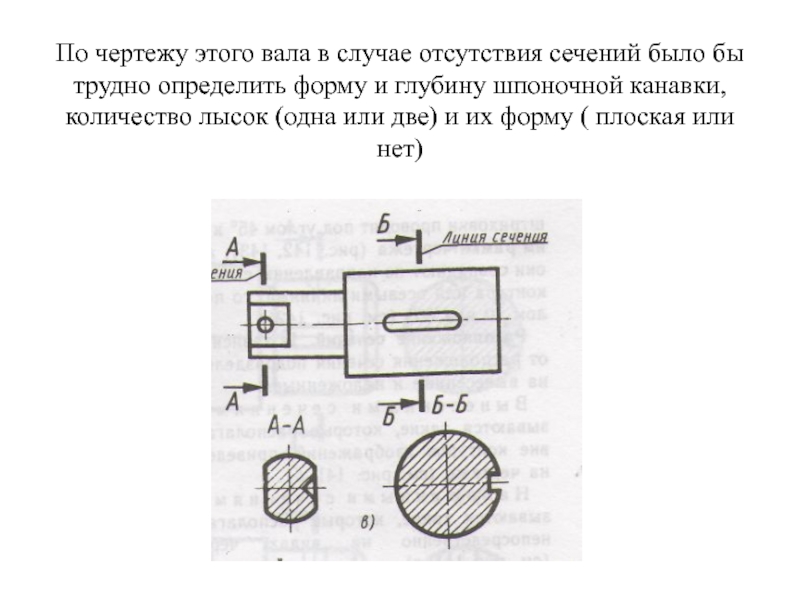

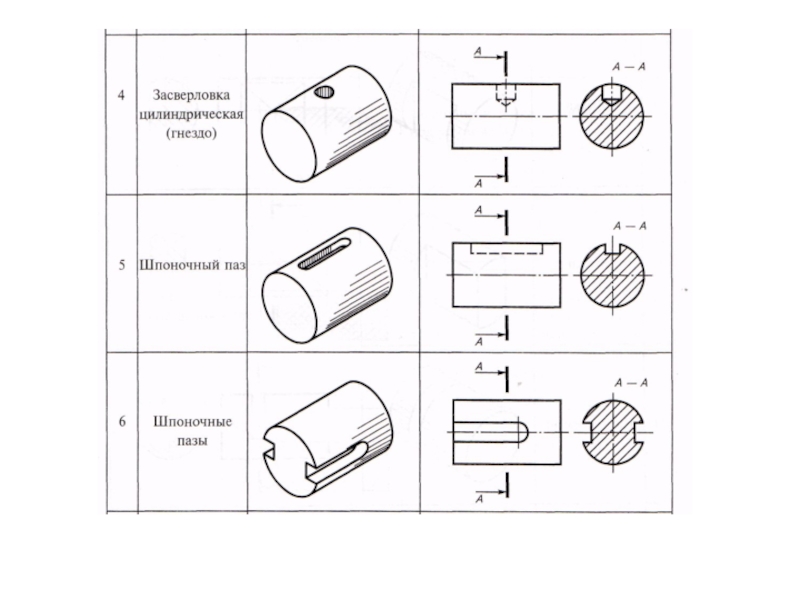

определить форму и глубину шпоночной канавки, количество лысок (одна или две) и их форму ( плоская или нет)

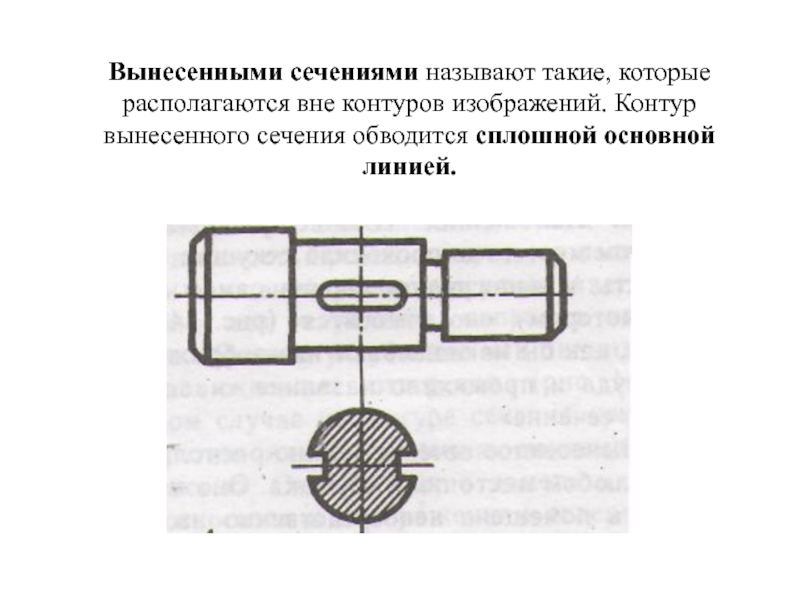

сечения обводится сплошной основной линией.

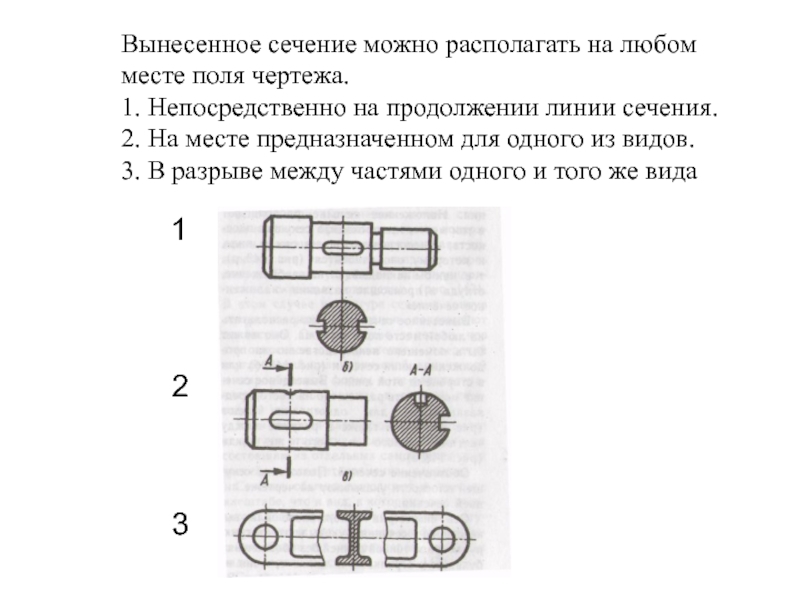

месте поля чертежа. 1. Непосредственно на продолжении линии сечения. 2. На месте предназначенном для одного из видов. 3. В разрыве между частями одного и того же вида

1

2

3

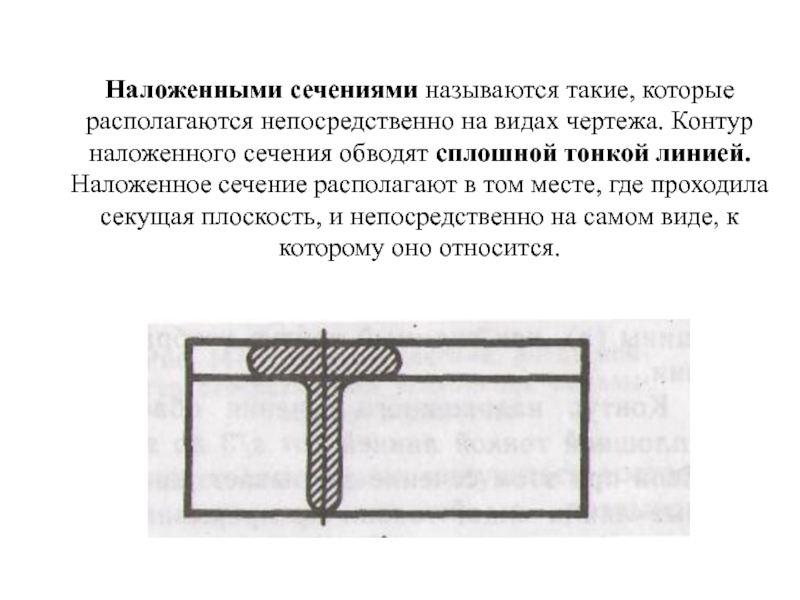

наложенного сечения обводят сплошной тонкой линией. Наложенное сечение располагают в том месте, где проходила секущая плоскость, и непосредственно на самом виде, к которому оно относится.

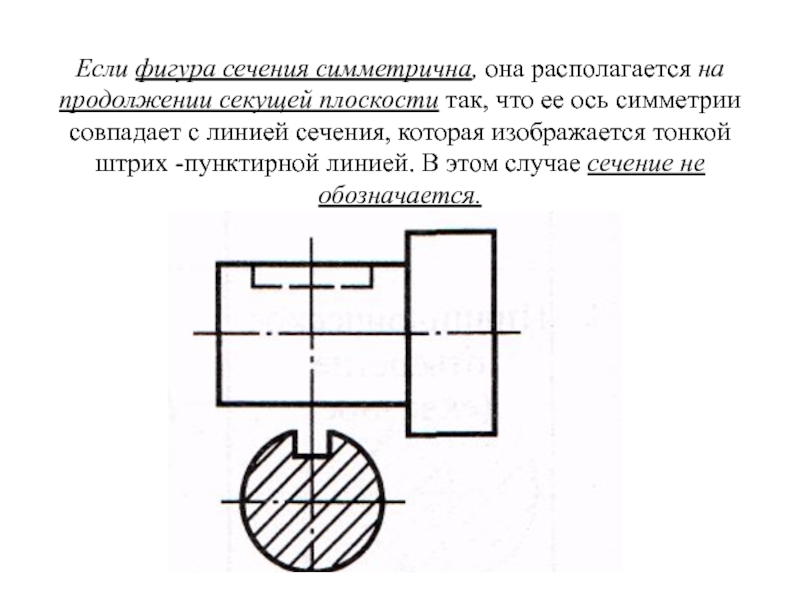

что ее ось симметрии совпадает с линией сечения, которая изображается тонкой штрих -пунктирной линией. В этом случае сечение не обозначается.

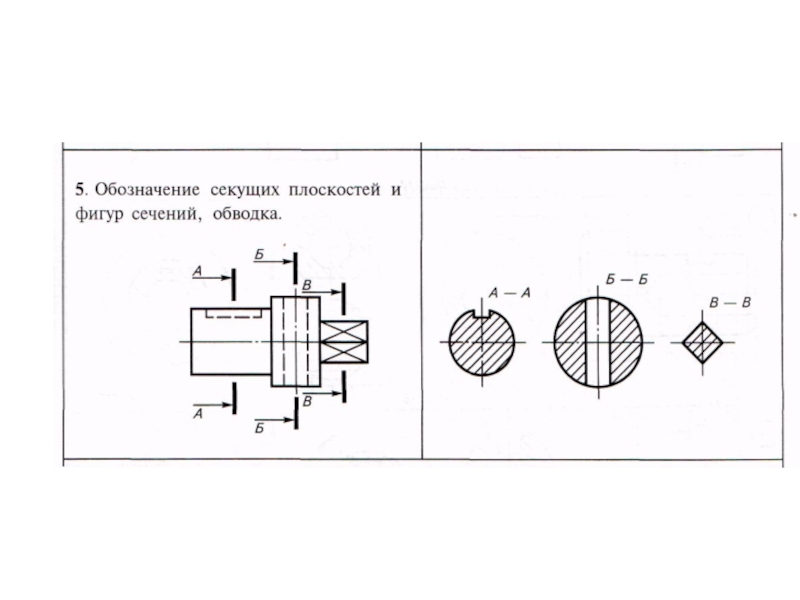

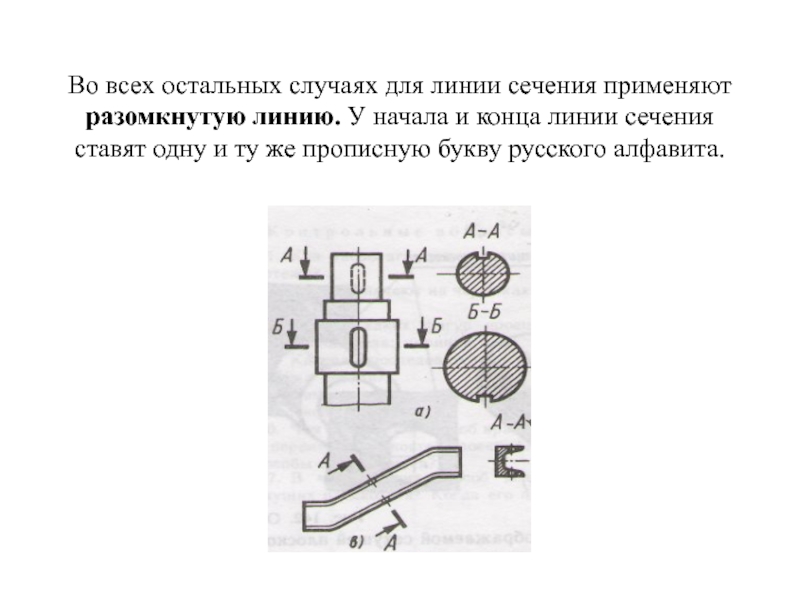

начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита.

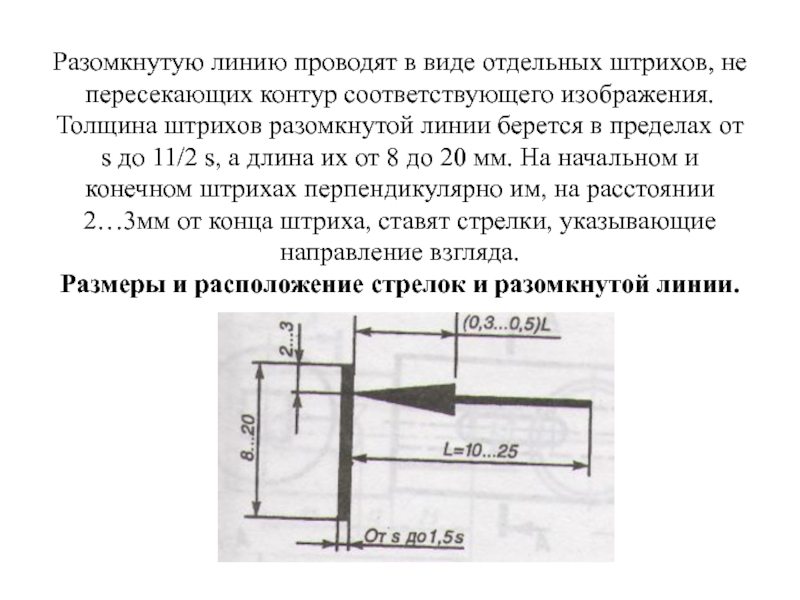

изображения. Толщина штрихов разомкнутой линии берется в пределах от s до 11/2 s, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2…3мм от конца штриха, ставят стрелки, указывающие направление взгляда. Размеры и расположение стрелок и разомкнутой линии.

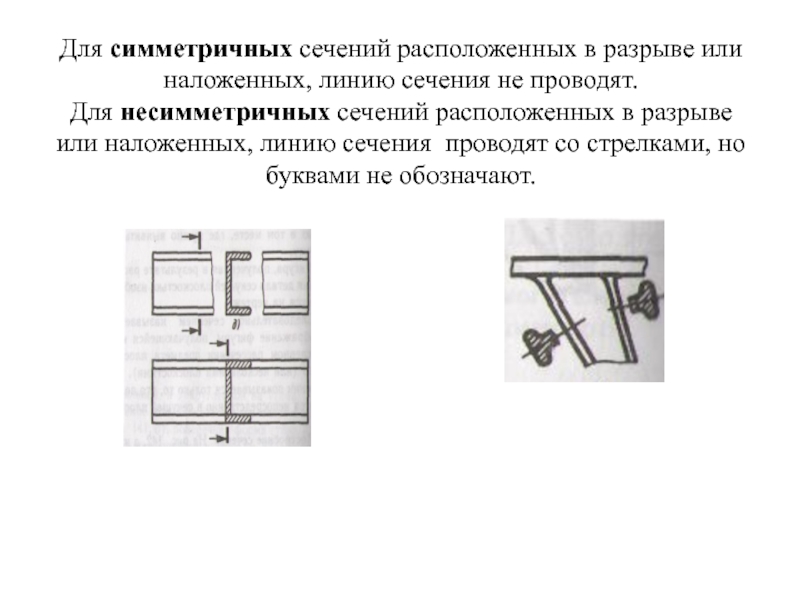

проводят. Для несимметричных сечений расположенных в разрыве или наложенных, линию сечения проводят со стрелками, но буквами не обозначают.

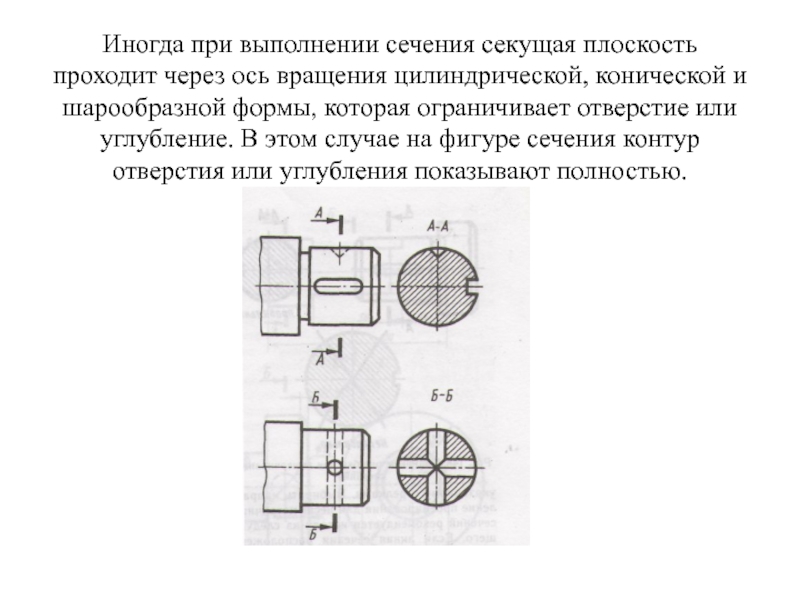

конической и шарообразной формы, которая ограничивает отверстие или углубление. В этом случае на фигуре сечения контур отверстия или углубления показывают полностью.

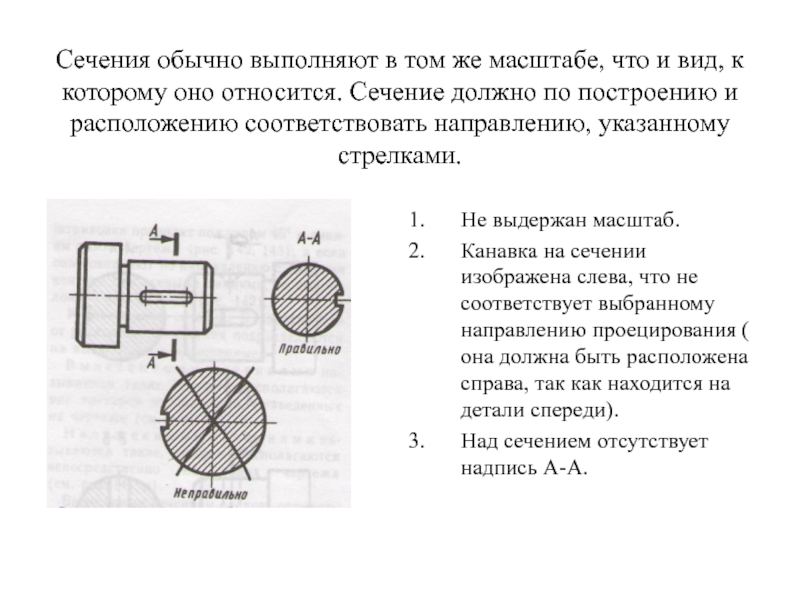

которому оно относится. Сечение должно по построению и расположению соответствовать направлению, указанному стрелками.

Не выдержан масштаб.
Канавка на сечении изображена слева, что не соответствует выбранному направлению проецирования ( она должна быть расположена справа, так как находится на детали спереди).
Над сечением отсутствует надпись А-А.

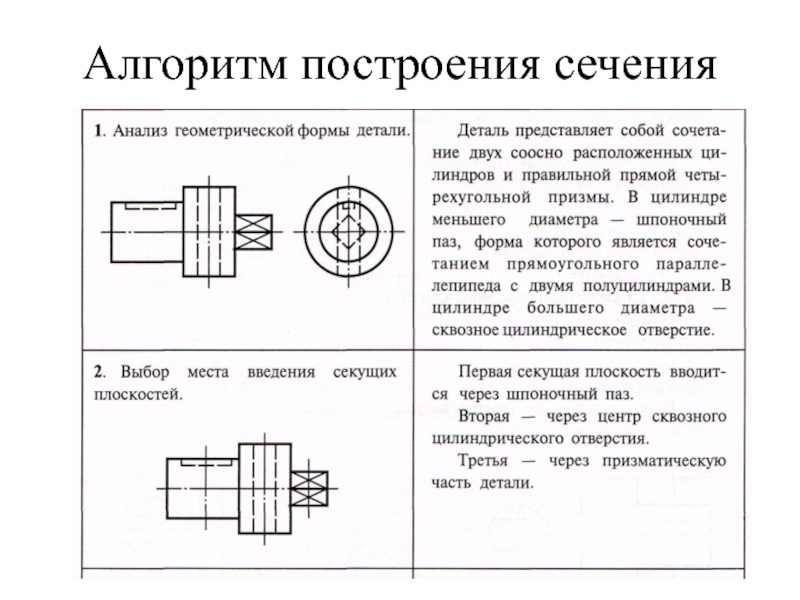

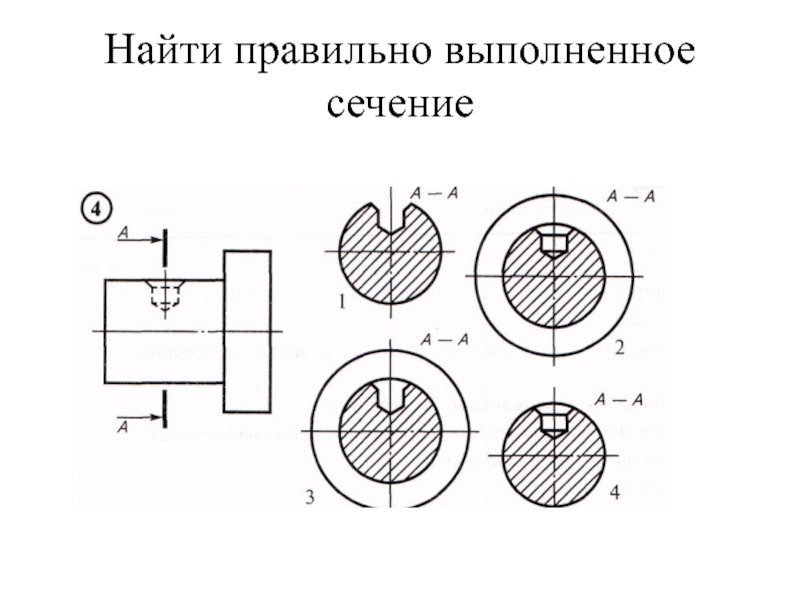

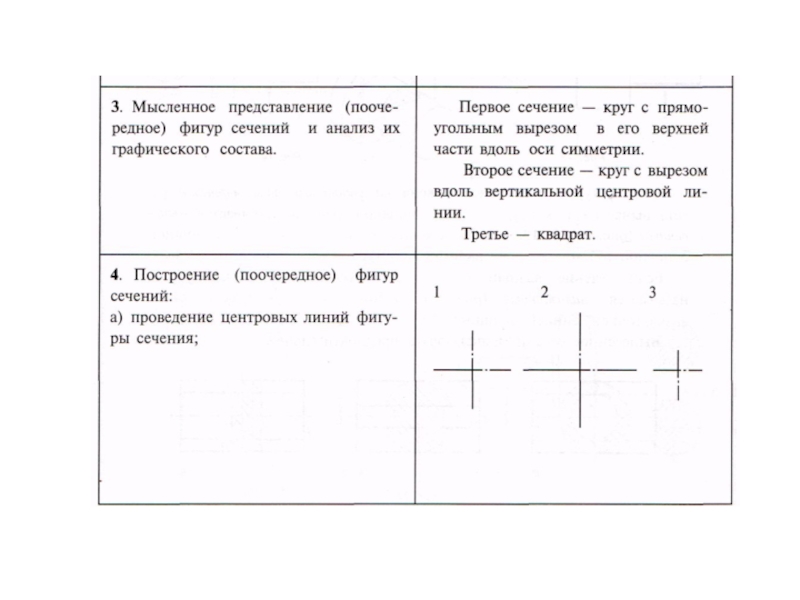

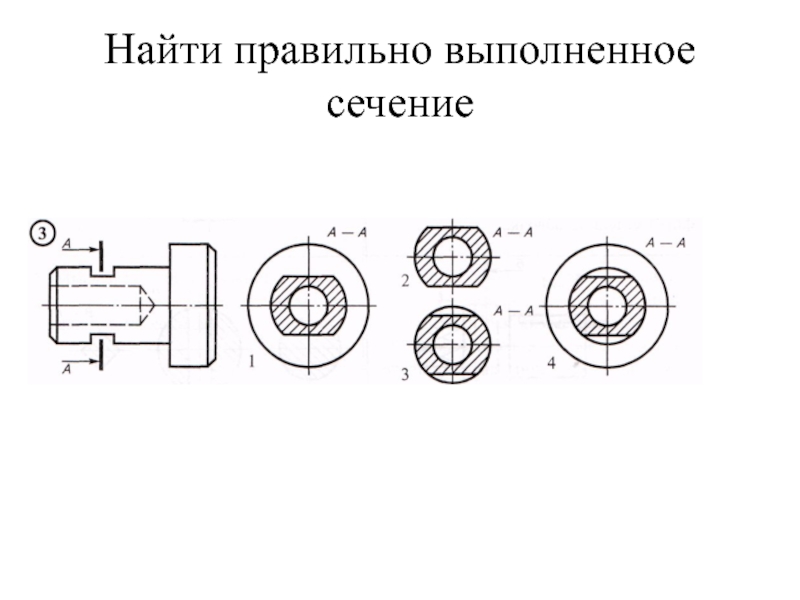

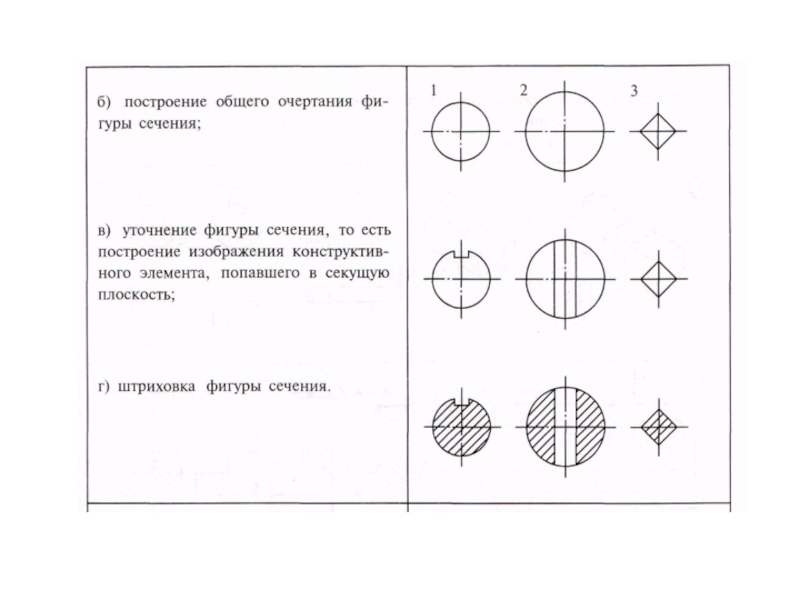

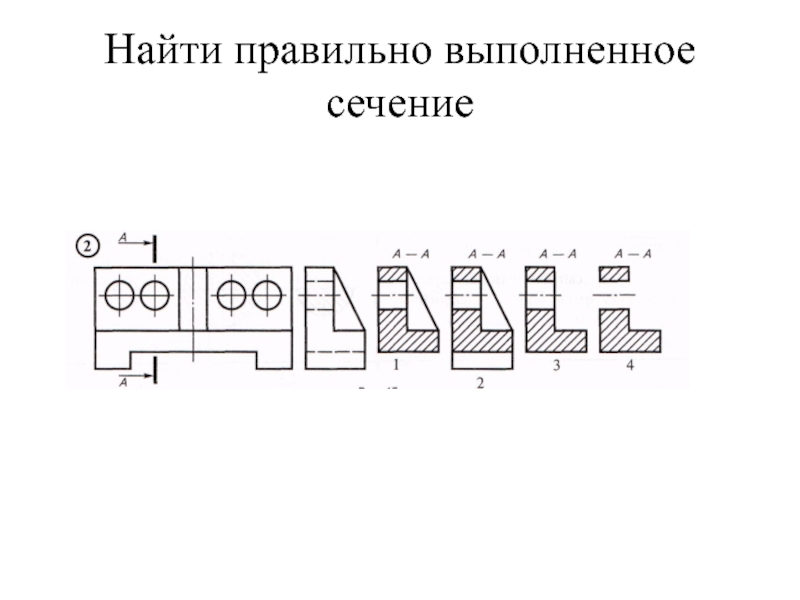

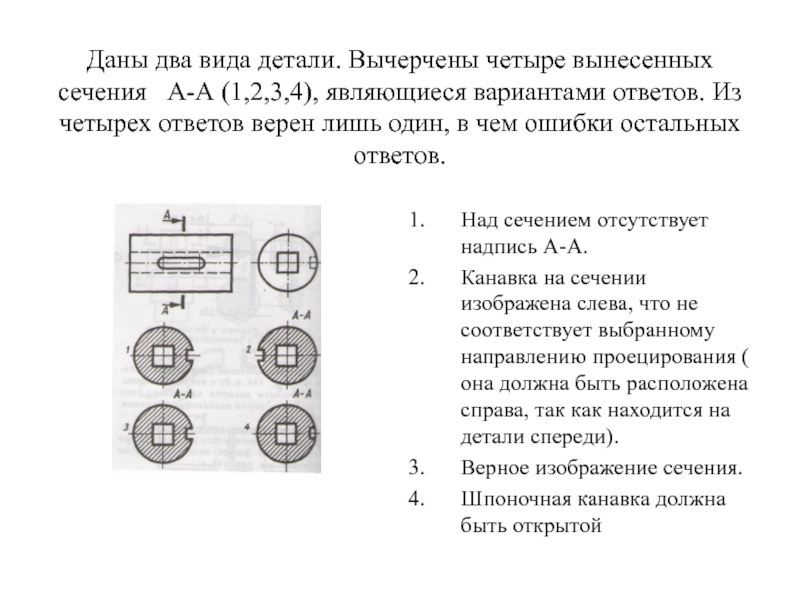

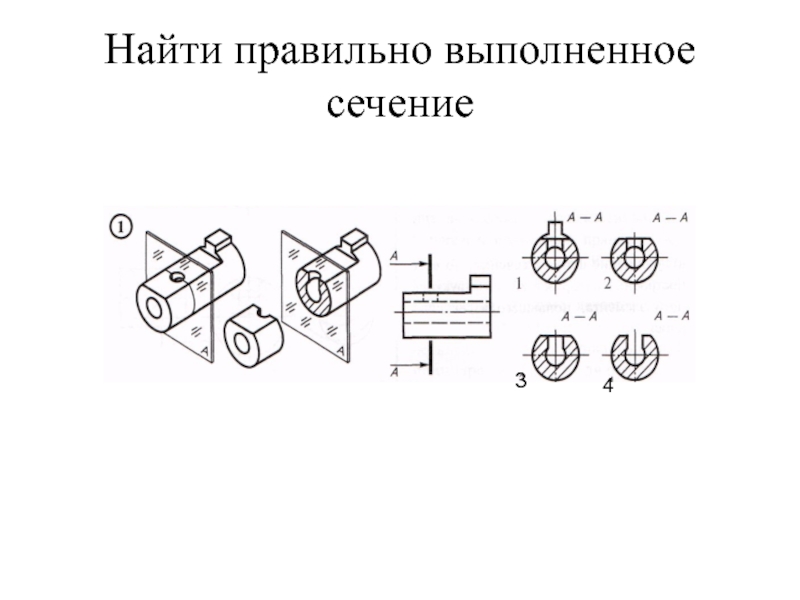

являющиеся вариантами ответов. Из четырех ответов верен лишь один, в чем ошибки остальных ответов.

Над сечением отсутствует надпись А-А.
Канавка на сечении изображена слева, что не соответствует выбранному направлению проецирования ( она должна быть расположена справа, так как находится на детали спереди).
Верное изображение сечения.
Шпоночная канавка должна быть открытой

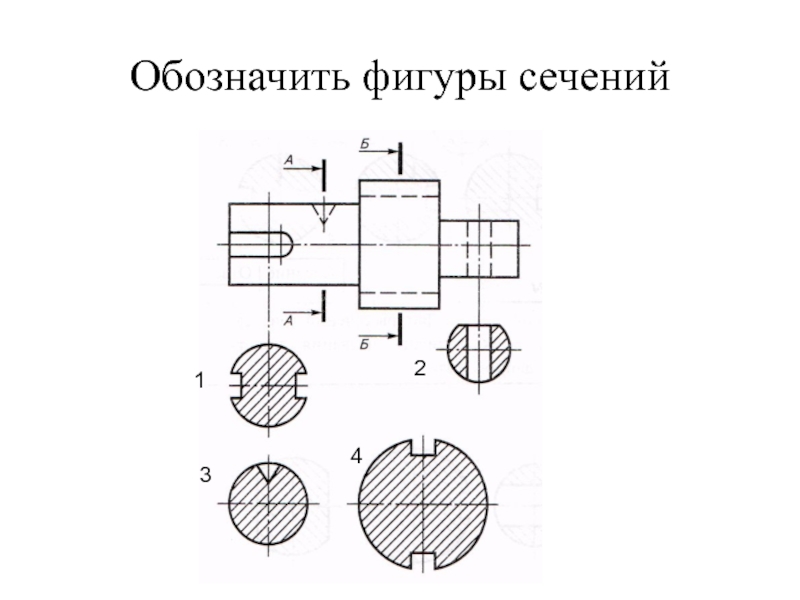

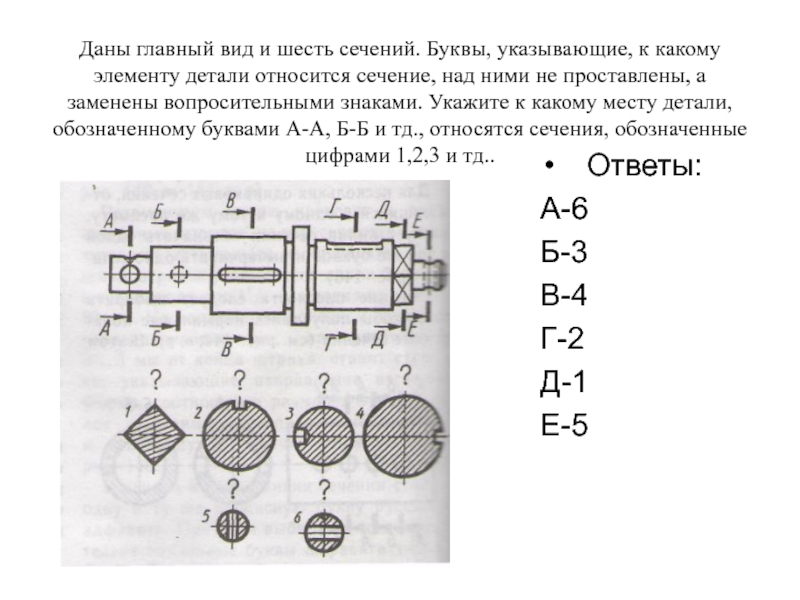

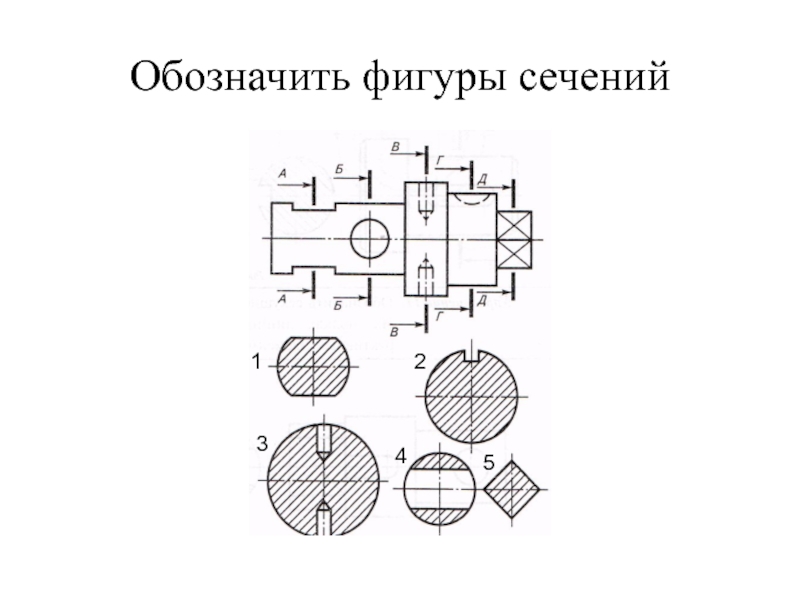

детали относится сечение, над ними не проставлены, а заменены вопросительными знаками. Укажите к какому месту детали, обозначенному буквами А-А, Б-Б и тд., относятся сечения, обозначенные цифрами 1,2,3 и тд..

Ответы:
А-6
Б-3
В-4
Г-2
Д-1
Е-5

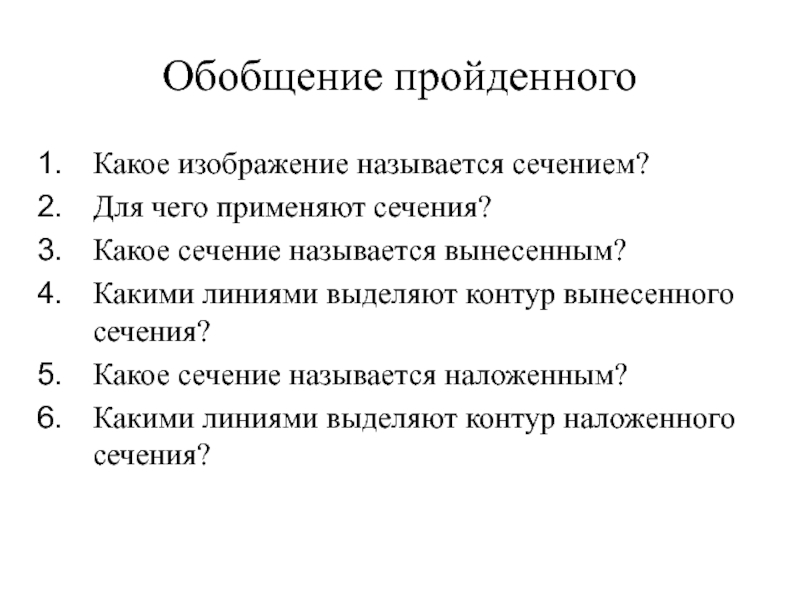

линиями выделяют контур вынесенного сечения?
Какое сечение называется наложенным?
Какими линиями выделяют контур наложенного сечения?

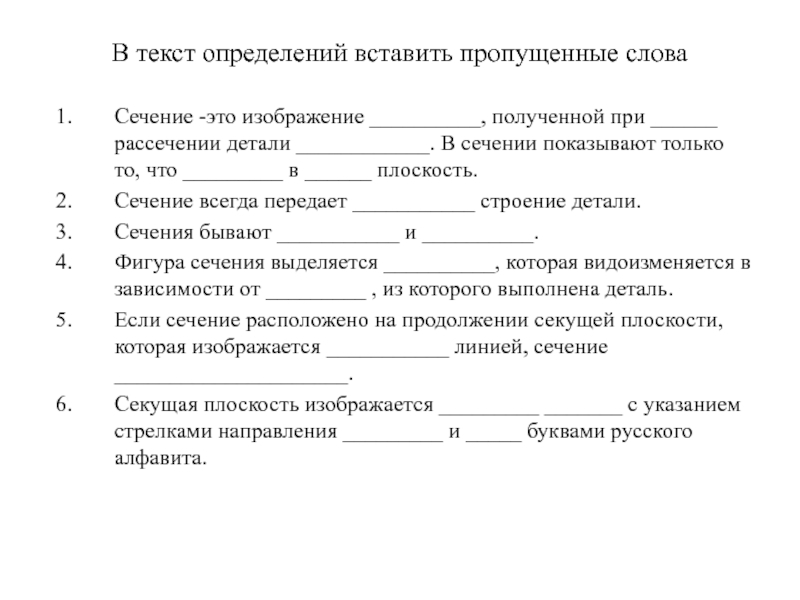

______ рассечении детали ____________. В сечении показывают только то, что _________ в ______ плоскость.
Сечение всегда передает ___________ строение детали.
Сечения бывают ___________ и __________.
Фигура сечения выделяется __________, которая видоизменяется в зависимости от _________ , из которого выполнена деталь.
Если сечение расположено на продолжении секущей плоскости, которая изображается ___________ линией, сечение _____________________.
Секущая плоскость изображается _________ _______ с указанием стрелками направления _________ и _____ буквами русского алфавита.
