Презентация, доклад по черчению на тему РЕЗЬБА.ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ.
Содержание
- 1. Презентация по черчению на тему РЕЗЬБА.ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ.
- 2. СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ С РЕЗЬБОЙБОЛТВИНТШПИЛЬКАУСТАНОВОЧНЫЙ ВИНТГАЙКА

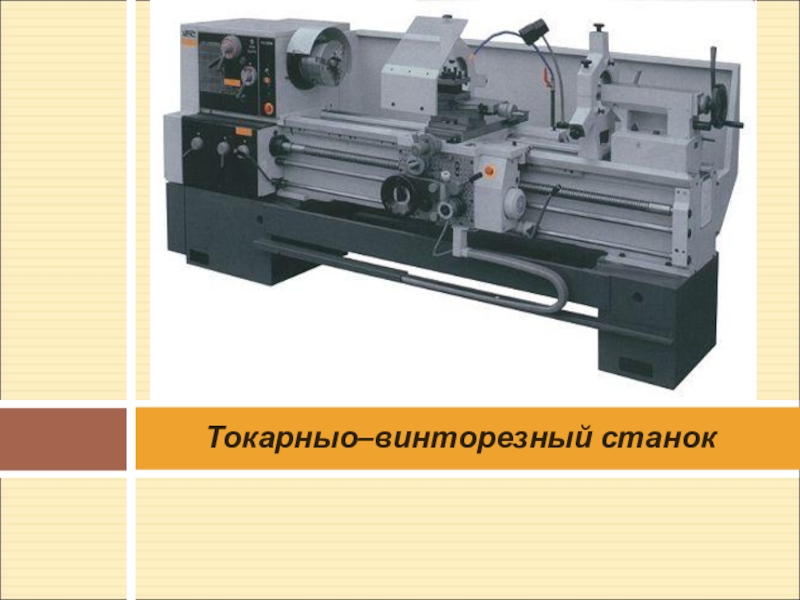

- 3. Токарныо–винторезный станок
- 4. НАРЕЗАНИЕ РЕЗЬБЫ РЕЗЦОМВ токарном станке закрепляется цилиндрический

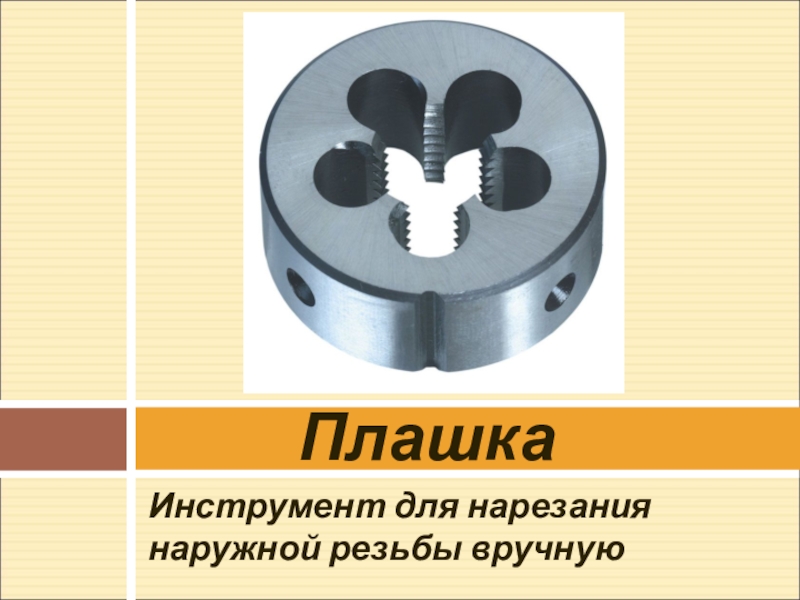

- 5. Инструмент для нарезания наружной резьбы вручнуюПлашка

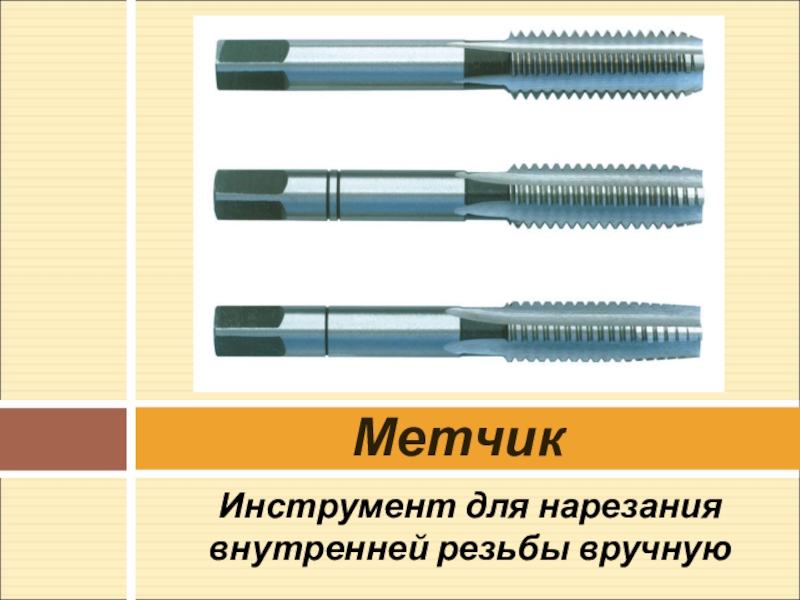

- 6. Инструмент для нарезания внутренней резьбы вручнуюМетчик

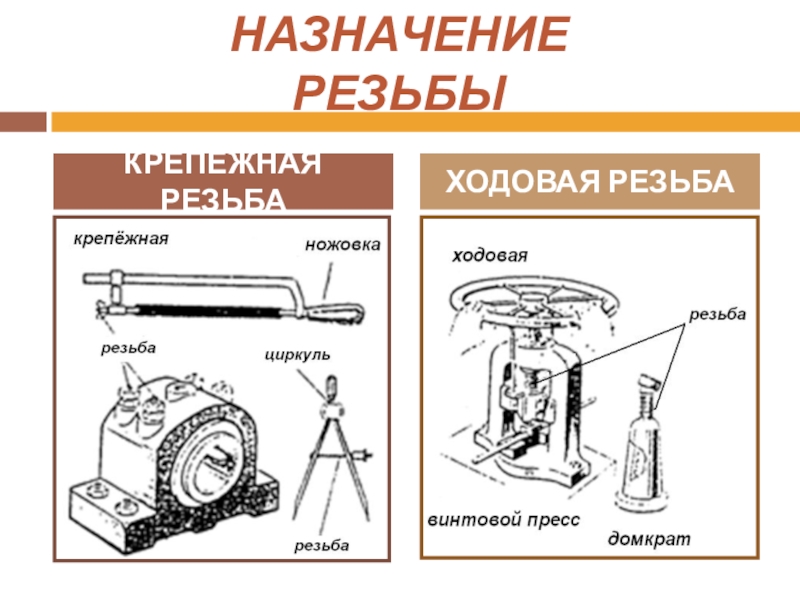

- 7. НАЗНАЧЕНИЕ РЕЗЬБЫКРЕПЁЖНАЯ РЕЗЬБАХОДОВАЯ РЕЗЬБА
- 8. РЕЗЬБА – это поверхность, образованная при винтовом движении плоской фигуры по цилиндрической поверхности.ПРФИЛИ РЕЗЬБЫтреугольныйкруглыйпрямоугольныйтрапецеидальный
- 9. ПАРАМЕТРЫ РЕЗЬБЫРезьба характеризуется различными параметрами, основные из
- 10. ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХУСЛОВНОЕ ИЗОБРАЖЕНИЕ РЕЗЬБЫ
- 11. ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХУСЛОВНОЕ ИЗОБРАЖЕНИЕ РЕЗЬБЫ

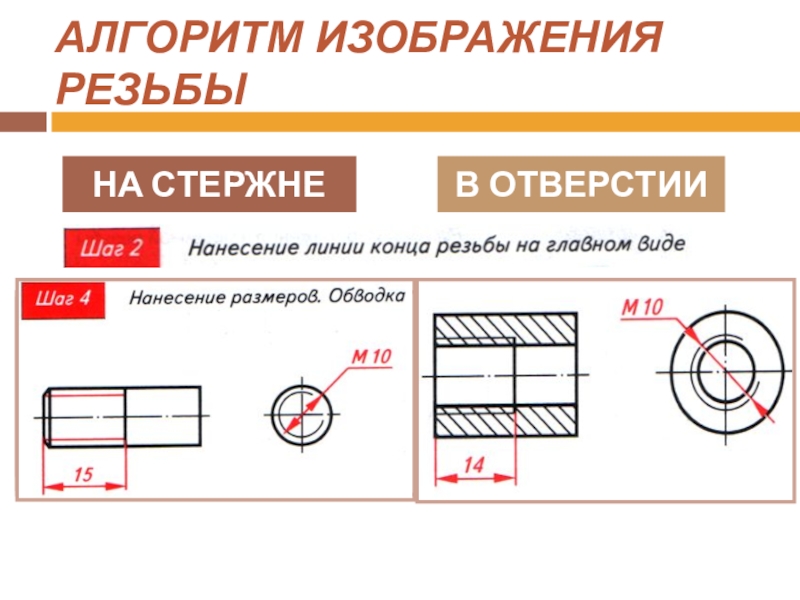

- 12. АЛГОРИТМ ИЗОБРАЖЕНИЯ РЕЗЬБЫНА СТЕРЖНЕВ ОТВЕРСТИИ

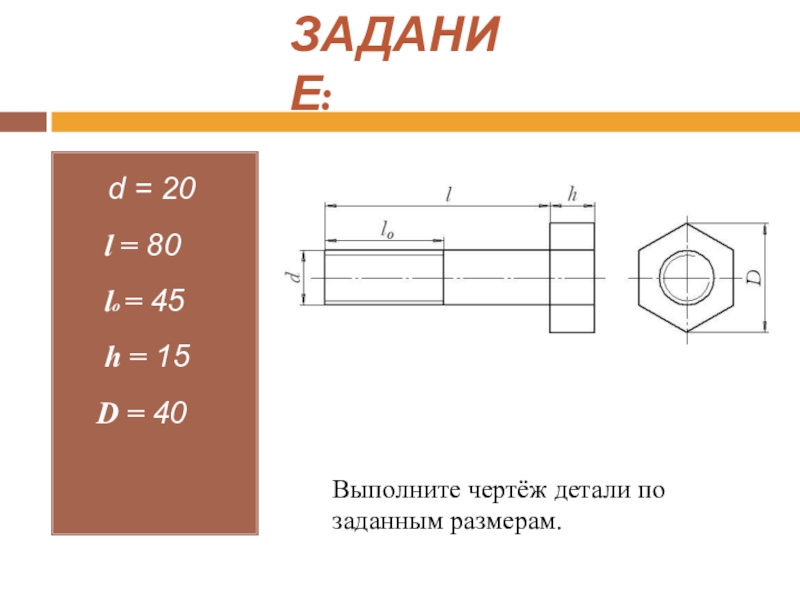

- 13. ЗАДАНИЕ: d = 20

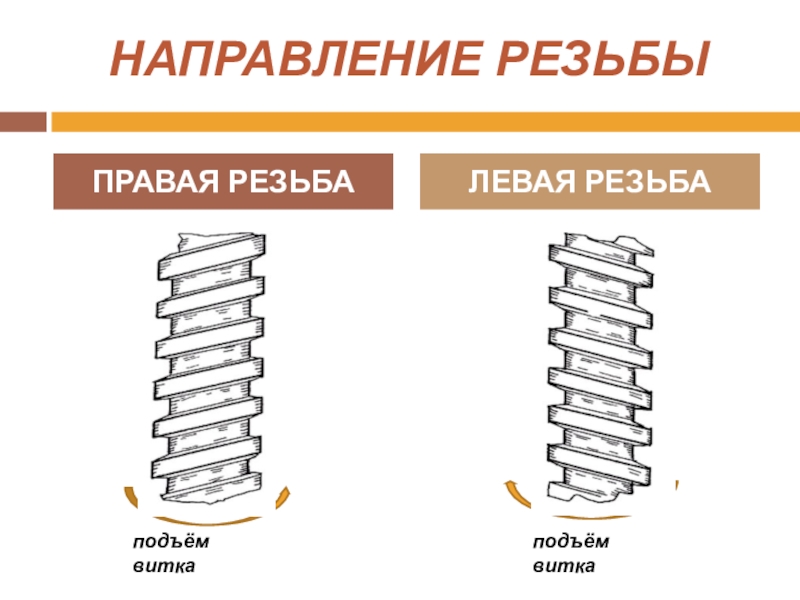

- 14. ПРАВАЯ РЕЗЬБАЛЕВАЯ РЕЗЬБАподъём виткаподъём виткаНАПРАВЛЕНИЕ РЕЗЬБЫ
- 15. ОБОЗНАЧЕНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫМ18х1,5LHМ – метрическая резьба18 –
СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ С РЕЗЬБОЙБОЛТВИНТШПИЛЬКАУСТАНОВОЧНЫЙ ВИНТГАЙКА

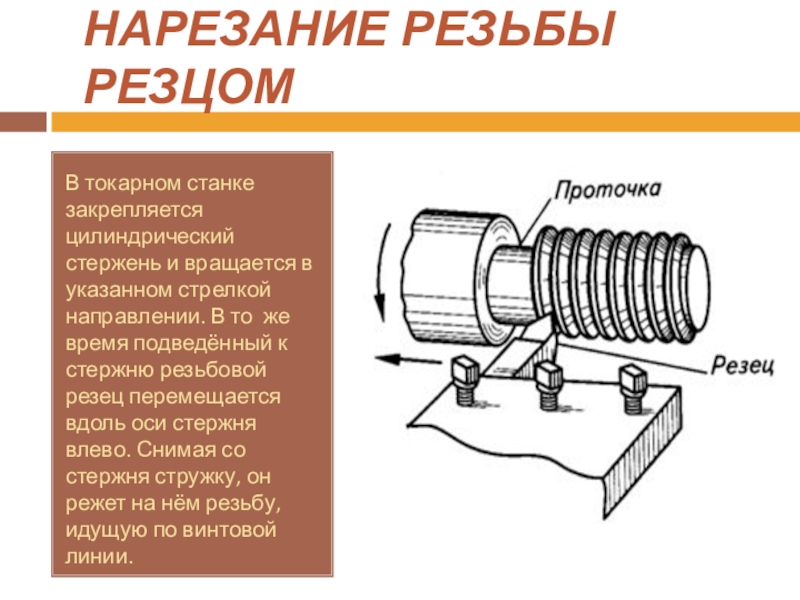

Слайд 4НАРЕЗАНИЕ РЕЗЬБЫ РЕЗЦОМ
В токарном станке закрепляется цилиндрический стержень и вращается в
указанном стрелкой направлении. В то же время подведённый к стержню резьбовой резец перемещается вдоль оси стержня влево. Снимая со стержня стружку, он режет на нём резьбу, идущую по винтовой линии.
Слайд 8РЕЗЬБА – это поверхность, образованная при винтовом движении плоской фигуры по
цилиндрической поверхности.
ПРФИЛИ РЕЗЬБЫ
треугольный
круглый
прямоугольный
трапецеидальный

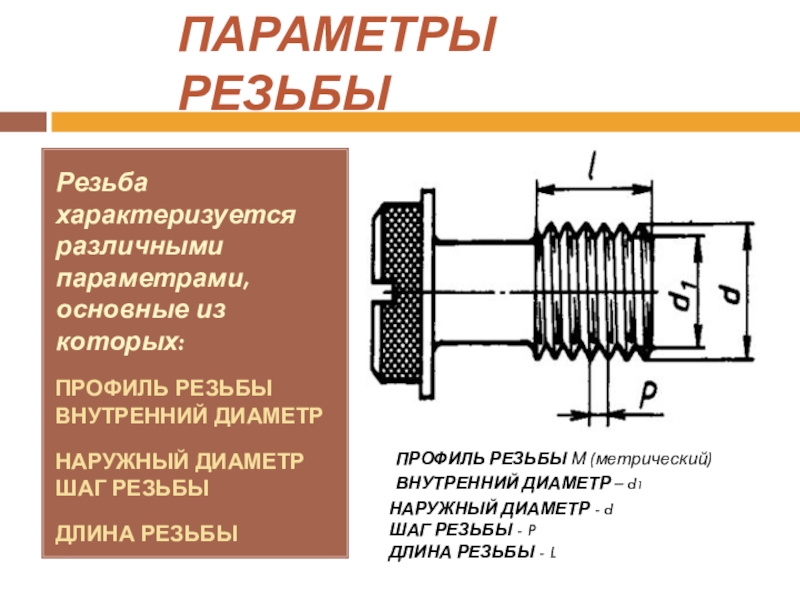

Слайд 9ПАРАМЕТРЫ РЕЗЬБЫ
Резьба характеризуется различными параметрами, основные из которых:
ПРОФИЛЬ РЕЗЬБЫ
ВНУТРЕННИЙ ДИАМЕТР
НАРУЖНЫЙ ДИАМЕТР
ШАГ
РЕЗЬБЫ
ДЛИНА РЕЗЬБЫ
ДЛИНА РЕЗЬБЫ
ПРОФИЛЬ РЕЗЬБЫ М (метрический)
ВНУТРЕННИЙ ДИАМЕТР – d1
НАРУЖНЫЙ ДИАМЕТР - d
ШАГ РЕЗЬБЫ - P
ДЛИНА РЕЗЬБЫ - L
Слайд 15ОБОЗНАЧЕНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫ
М18х1,5LH
М – метрическая резьба
18 – наружный диаметр резьбы в
мм
1,5 – шаг резьбы (мелкий в мм)
LH – левая резьба
1,5 – шаг резьбы (мелкий в мм)
LH – левая резьба
М20
М – метрическая резьба
– наружный диаметр резьбы в мм
-Шаг резьбы крупный
- Резьба правая
Болт М 12х1,5х40
Метрическая резьба, наружный диаметр 12 мм, мелкий шаг 1,5мм, длина стержня болта 40 мм, резьба правая
