Презентация, доклад по черчению на тему Общие сведения о соединении деталей

Содержание

Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения

Слайд 1Сборочные чертежи

Сборочные чертежи

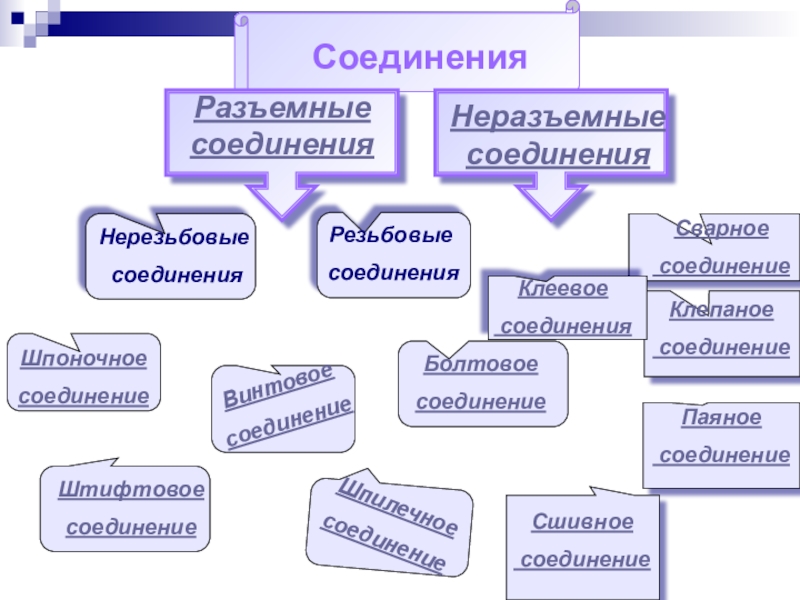

Слайд 2Неразъемные соединения
Разъемные
соединения
Резьбовые
соединения
Нерезьбовые
соединения

Неразъемные соединенияРазъемные соединенияРезьбовые соединенияНерезьбовые соединения

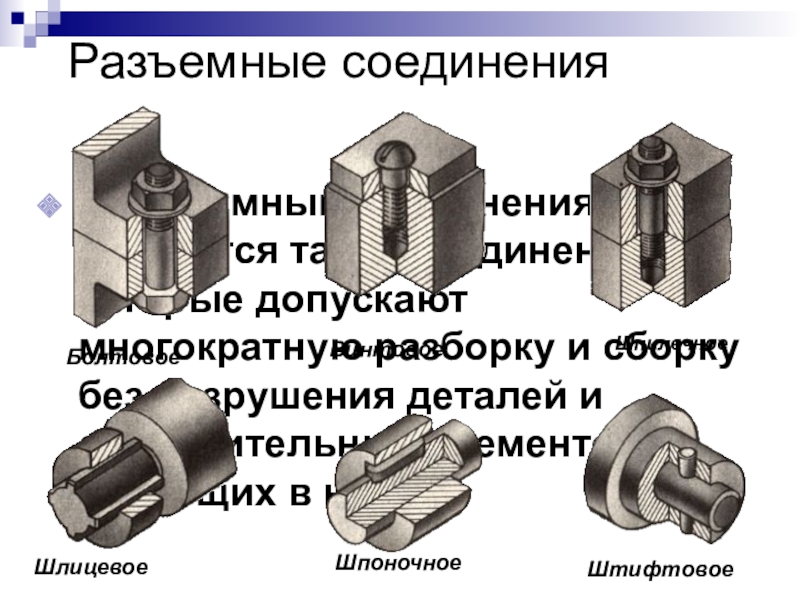

Слайд 3Разъемные соединения
К разъемным соединениям относятся такие соединения, которые допускают многократную разборку

и сборку без разрушения деталей и соединительных элементов, входящих в них.

Болтовое

Винтовое

Шпилечное

Шпоночное

Шлицевое

Штифтовое

Разъемные соединенияК разъемным соединениям относятся такие соединения, которые допускают многократную разборку и сборку без разрушения деталей и

Слайд 4Резьба
Резьба – это поверхность, образованная при винтовом движении плоского контура по

цилиндрической (конической) поверхности.
Различают резьбы :
Крепежные (для соединения деталей)
Крепежно-уплотнительные (для соединений труб с помощью специальных деталей – муфт)
Ходовые (для преобразования вращательного движения в поступательное и наоборот)

Нарезание резьбы


РезьбаРезьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической (конической) поверхности.Различают резьбы :Крепежные (для

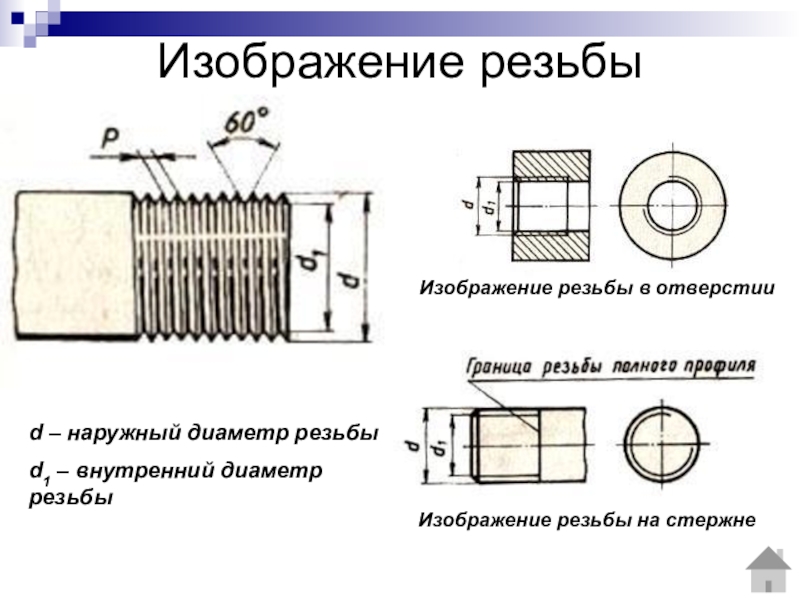

Слайд 5Изображение резьбы
d – наружный диаметр резьбы
d1 – внутренний диаметр резьбы
Изображение резьбы

в отверстии

Изображение резьбы на стержне


Изображение резьбыd – наружный диаметр резьбыd1 – внутренний диаметр резьбыИзображение резьбы в отверстииИзображение резьбы на стержне

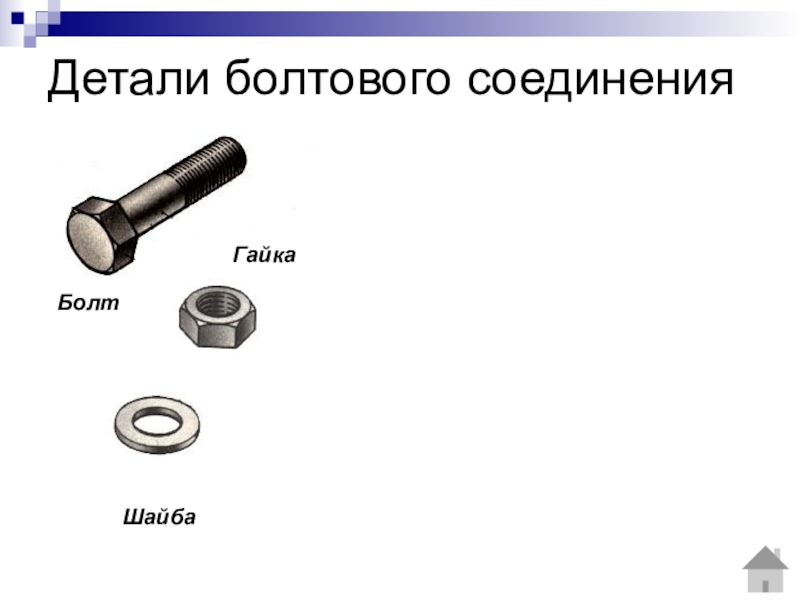

Слайд 6Детали болтового соединения

Болт
Гайка
Шайба

Детали болтового соединенияБолтГайкаШайба

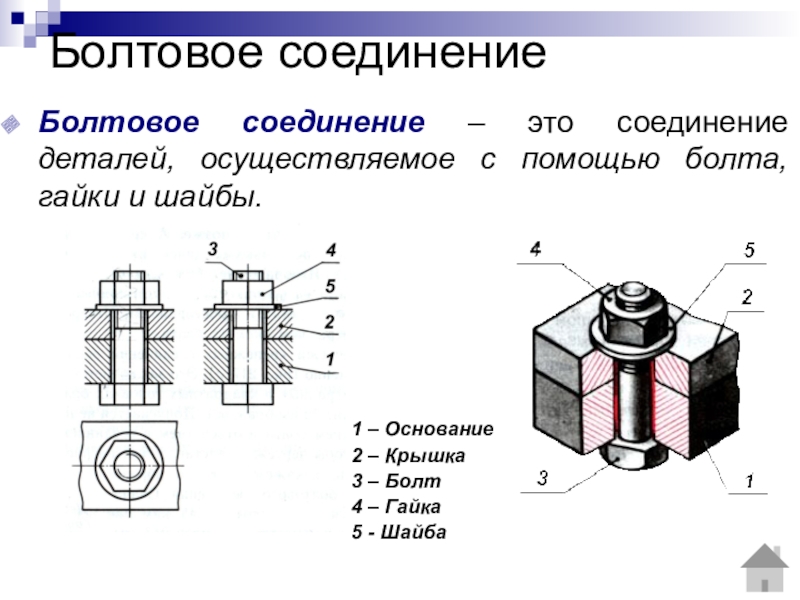

Слайд 7Болтовое соединение
Болтовое соединение – это соединение деталей, осуществляемое с помощью болта,

гайки и шайбы.


1 – Основание
2 – Крышка
3 – Болт
4 – Гайка
5 - Шайба

Болтовое соединениеБолтовое соединение – это соединение деталей, осуществляемое с помощью болта, гайки и шайбы.1 – Основание2 –

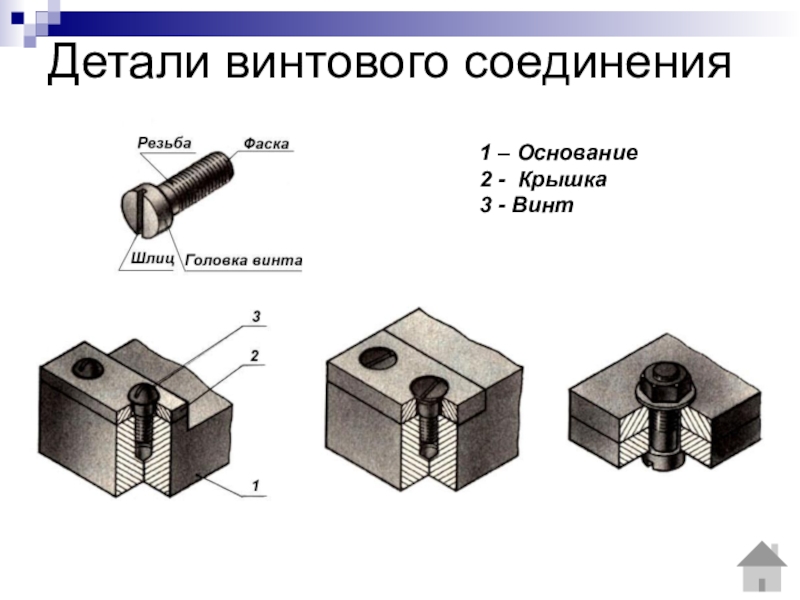

Слайд 8Детали винтового соединения
1 – Основание
2 - Крышка
3 - Винт

Детали винтового соединения1 – Основание2 - Крышка3 - Винт

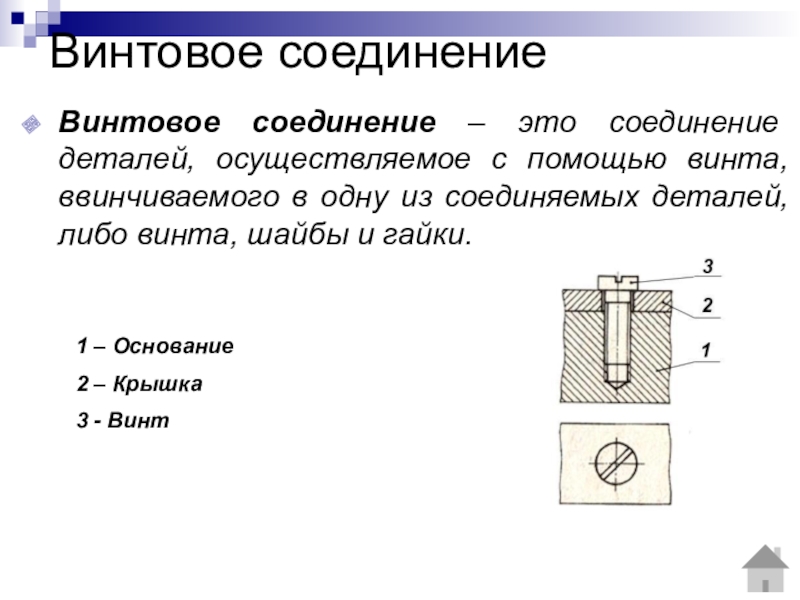

Слайд 9Винтовое соединение
Винтовое соединение – это соединение деталей, осуществляемое с помощью винта,

ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки.


1 – Основание
2 – Крышка
3 - Винт


Винтовое соединениеВинтовое соединение – это соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей,

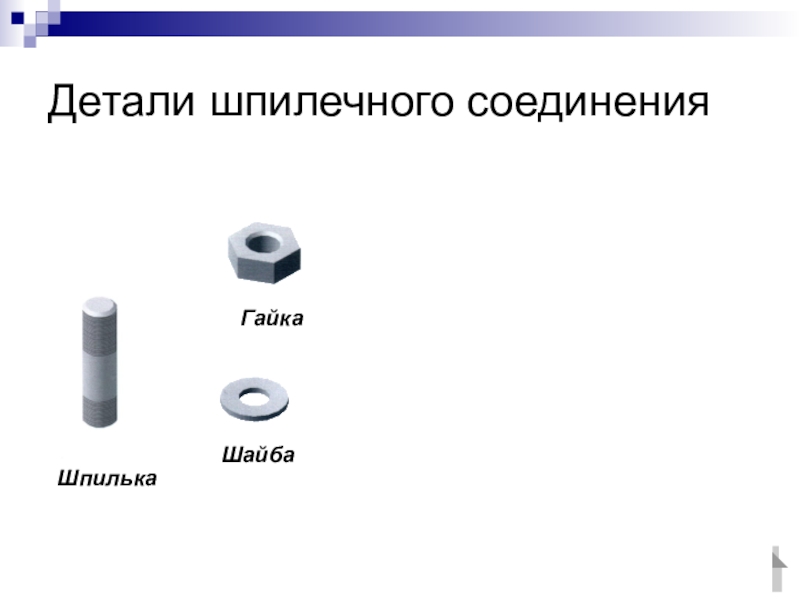

Слайд 10Детали шпилечного соединения

Шпилька
Гайка
Шайба

Детали шпилечного соединенияШпилькаГайкаШайба

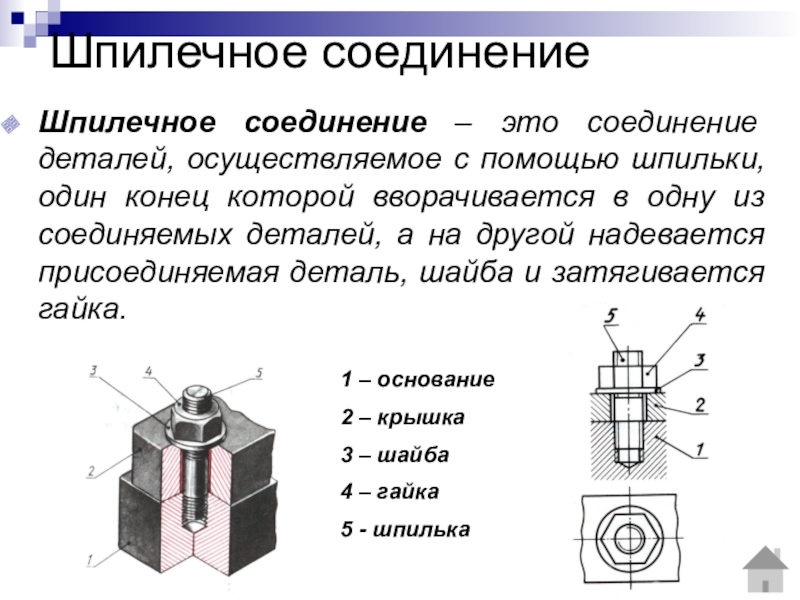

Слайд 11Шпилечное соединение
Шпилечное соединение – это соединение деталей, осуществляемое с помощью шпильки,

один конец которой вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба и затягивается гайка.


1 – основание
2 – крышка
3 – шайба
4 – гайка
5 - шпилька

Шпилечное соединениеШпилечное соединение – это соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну

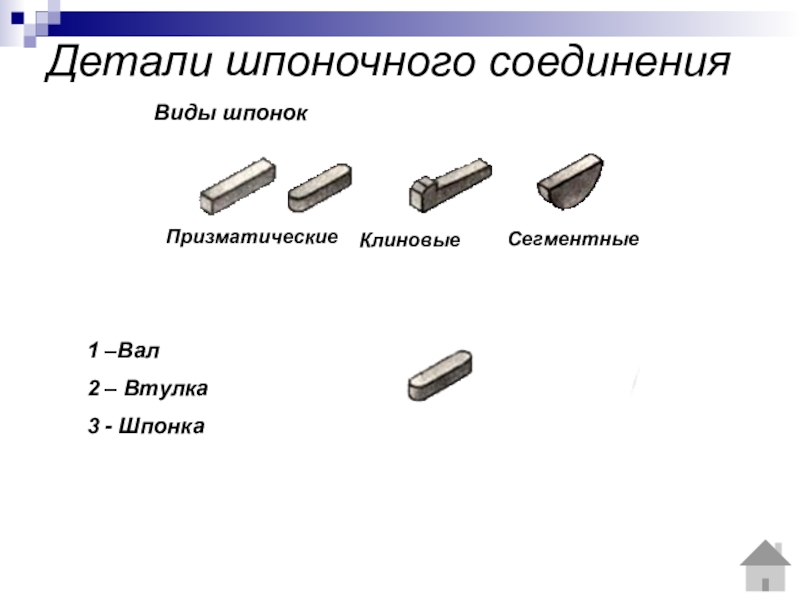

Слайд 12Детали шпоночного соединения
Виды шпонок
Призматические
Клиновые
Сегментные

1 –Вал
2 – Втулка
3 - Шпонка

Детали шпоночного соединенияВиды шпонокПризматические  КлиновыеСегментные1 –Вал2 – Втулка3 - Шпонка

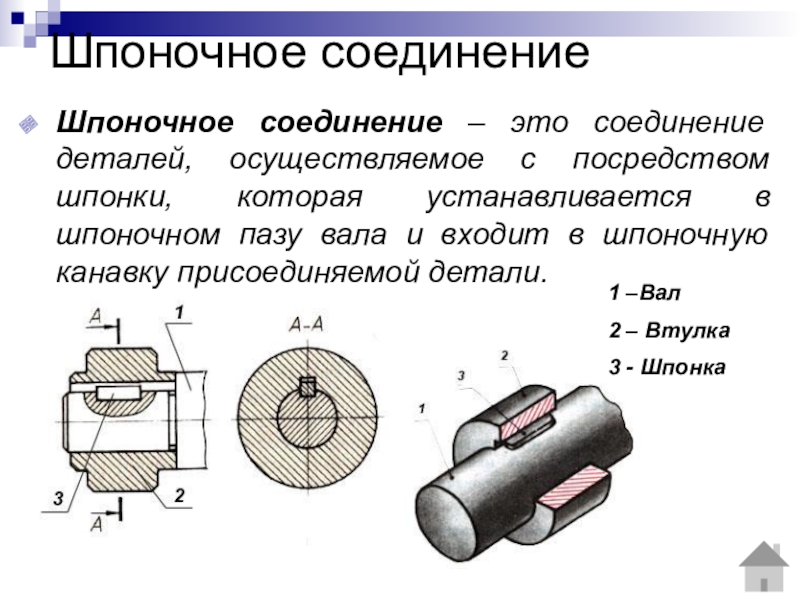

Слайд 13Шпоночное соединение
Шпоночное соединение – это соединение деталей, осуществляемое с посредством шпонки,

которая устанавливается в шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали.


1 –Вал
2 – Втулка
3 - Шпонка

Шпоночное соединениеШпоночное соединение – это соединение деталей, осуществляемое с посредством шпонки, которая устанавливается в шпоночном пазу вала
