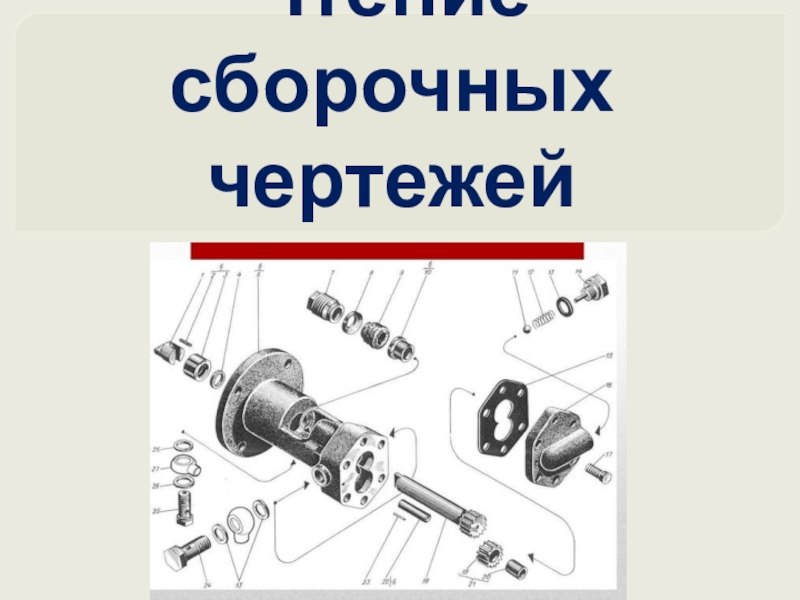

Презентация, доклад по черчению на тему Чтение сборочных чертежей (9 класс)

и сборочные единицы

или набор предметов производства,
изготовленные на данном предприятии.

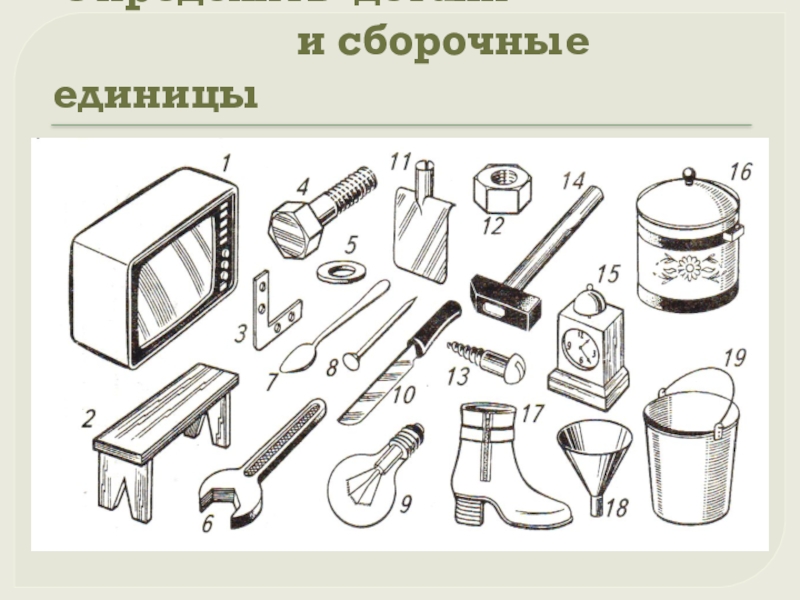

Деталь – это изделие, изготовленное из однородного материала
без применения сборочных операций.

Сборочная единица – изделие, составные части которого
подлежат соединению на предприятии-изготовителе с
помощью сборочных операций.

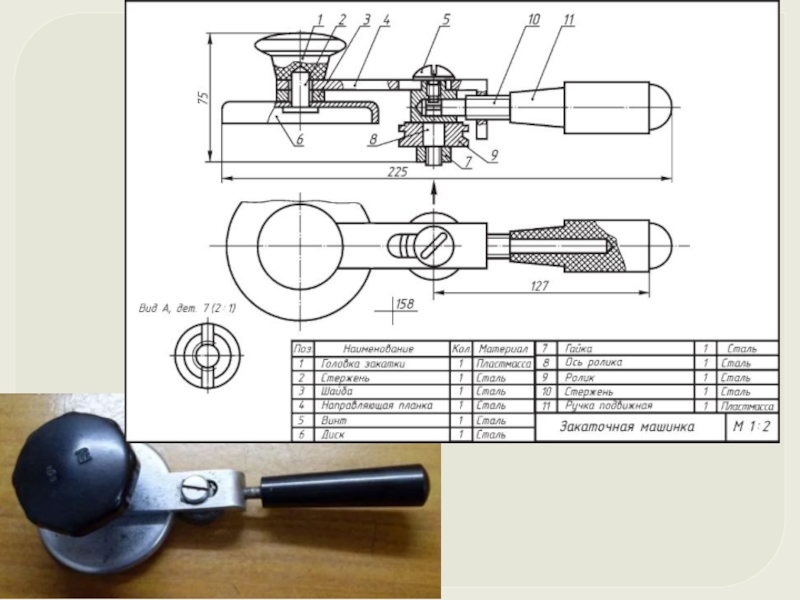

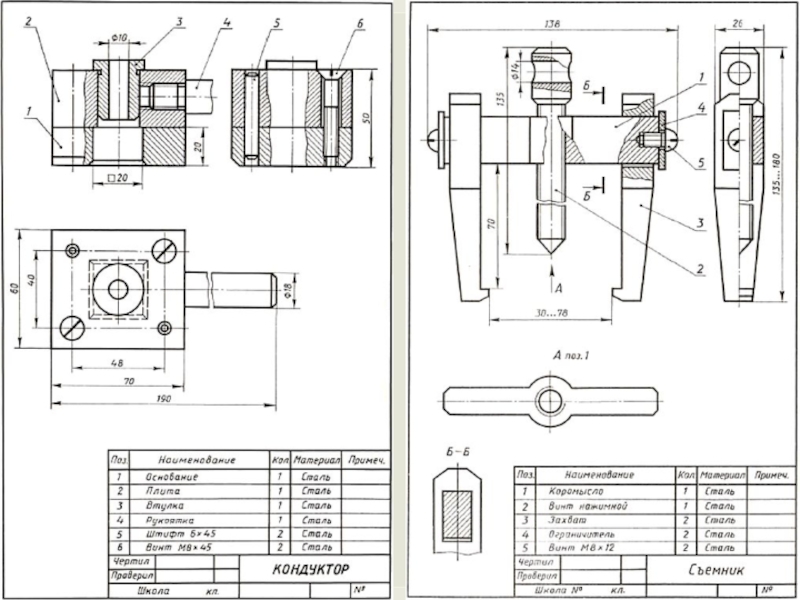

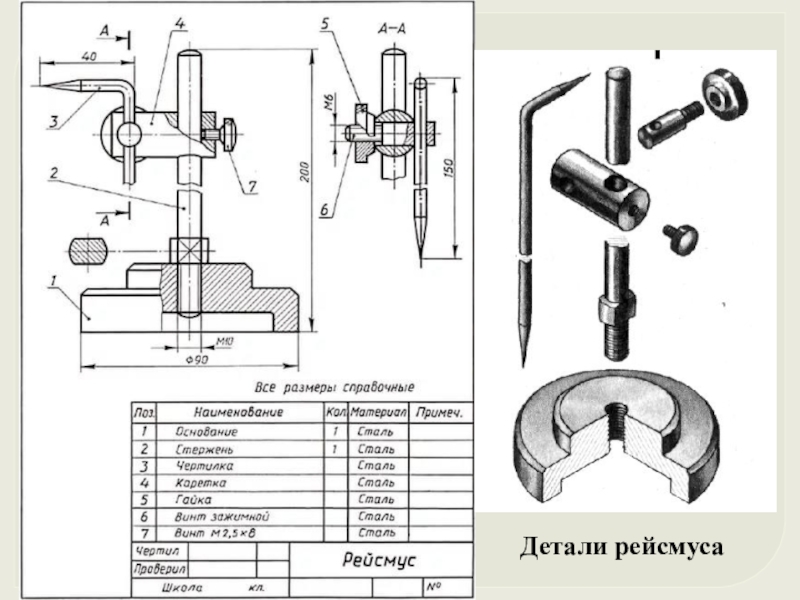

Сборочным чертежом – документ, содержащий изображение сборочной единицы, дающий представление о расположении и взаимной связи составных частей, соединенных между собой, и обеспечивающий возможность осуществления сборки и контроля сборочной еденицы.

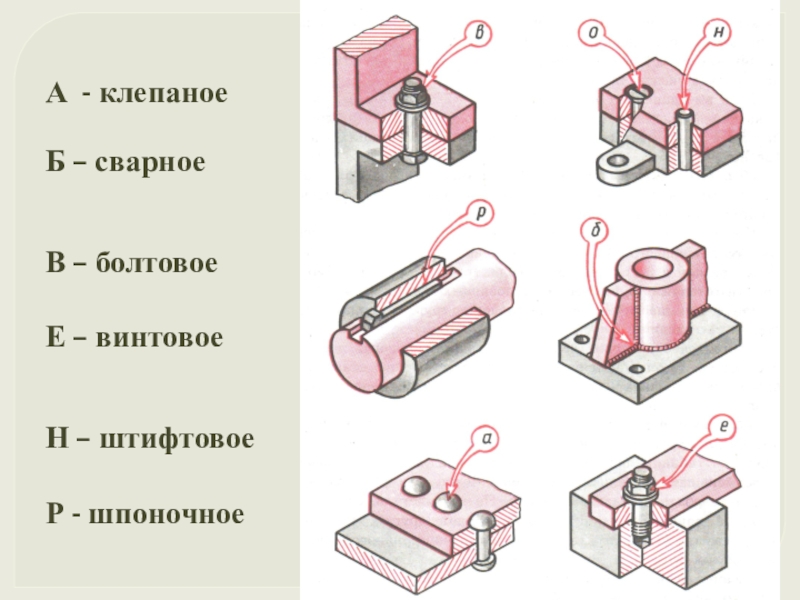

- шпоночное

механизмах машин

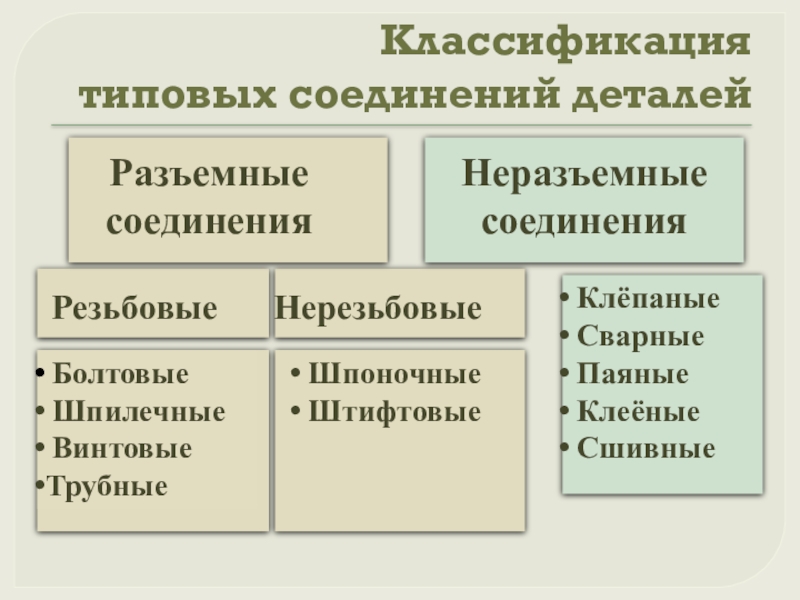

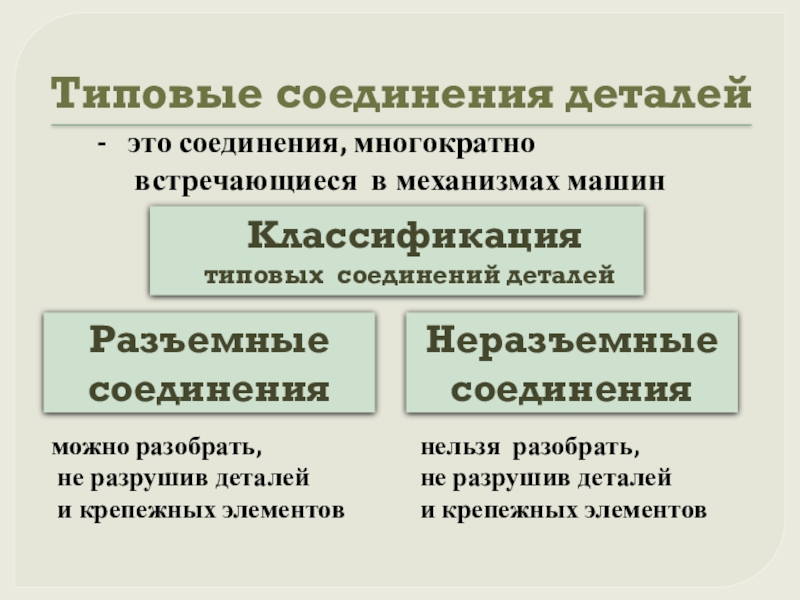

Классификация
типовых соединений деталей

Разъемные
соединения

Неразъемные
соединения

можно разобрать,
не разрушив деталей
и крепежных элементов

нельзя разобрать,
не разрушив деталей
и крепежных элементов

Шпоночные
Штифтовые

Клёпаные
Сварные
Паяные
Клеёные
Сшивные

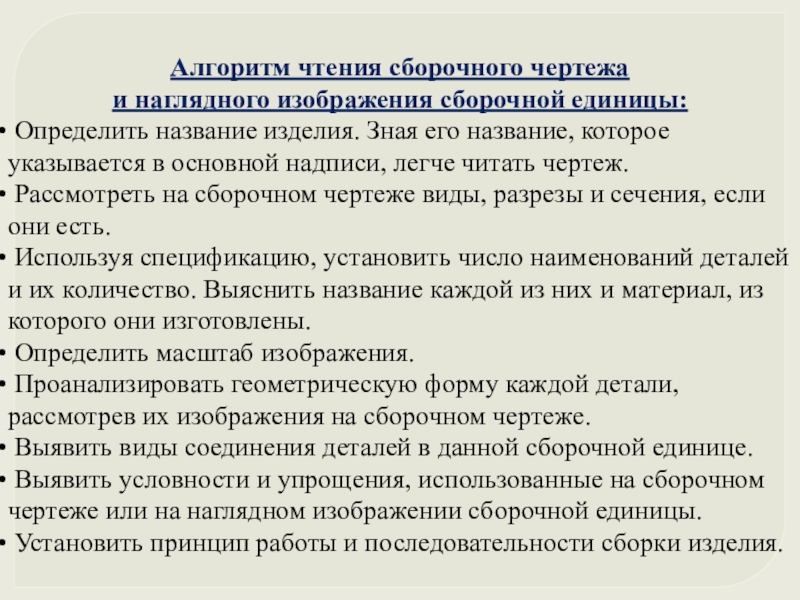

изделия. Зная его название, которое указывается в основной надписи, легче читать чертеж.
Рассмотреть на сборочном чертеже виды, разрезы и сечения, если они есть.

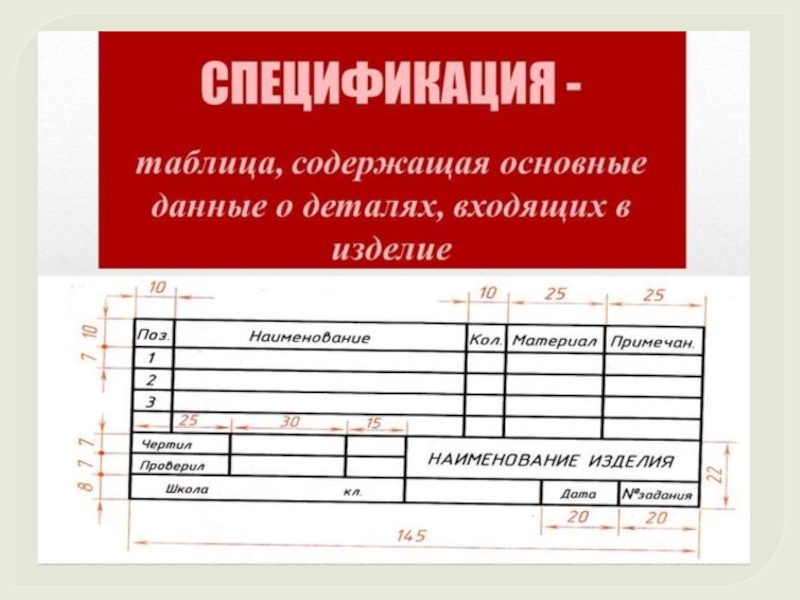

Используя спецификацию, установить число наименований деталей и их количество. Выяснить название каждой из них и материал, из которого они изготовлены.
Определить масштаб изображения.
Проанализировать геометрическую форму каждой детали, рассмотрев их изображения на сборочном чертеже.
Выявить виды соединения деталей в данной сборочной единице.
Выявить условности и упрощения, использованные на сборочном чертеже или на наглядном изображении сборочной единицы.
Установить принцип работы и последовательности сборки изделия.

служит спецификация?
- Каков алгоритм чтения чертежа?

и повторить § 40.
Сделать конспект § 41 в рабочей тетради.
