Презентация, доклад по автомобильной подготовке на тему Дорожные знаки (сервиса и доп.информации)

сервиса и дополнительной информации

Основы законодательства в сфере дорожного движения

дорожного движения

ЗАНЯТИЕ: Знаки сервиса и дополнительной информации

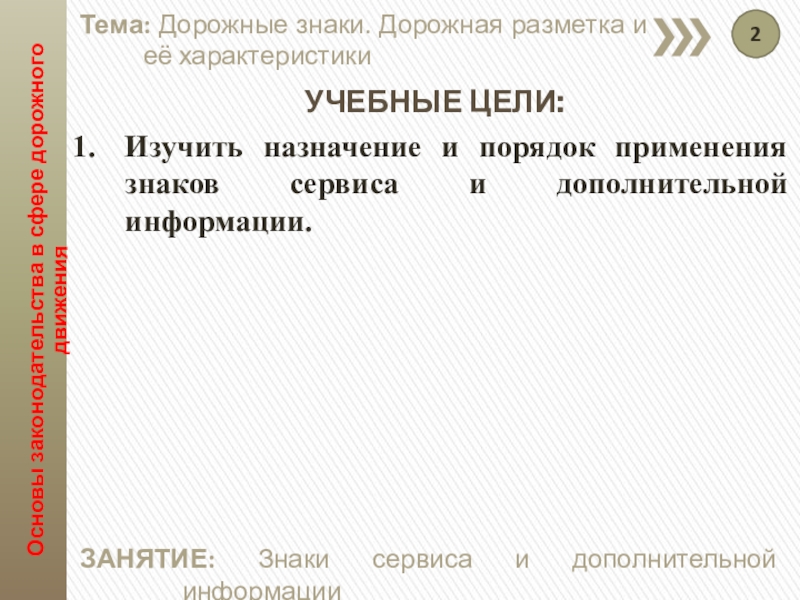

УЧЕБНЫЕ ЦЕЛИ:
Изучить назначение и порядок применения знаков сервиса и дополнительной информации.

дорожного движения

ЗАНЯТИЕ: Знаки сервиса и дополнительной информации

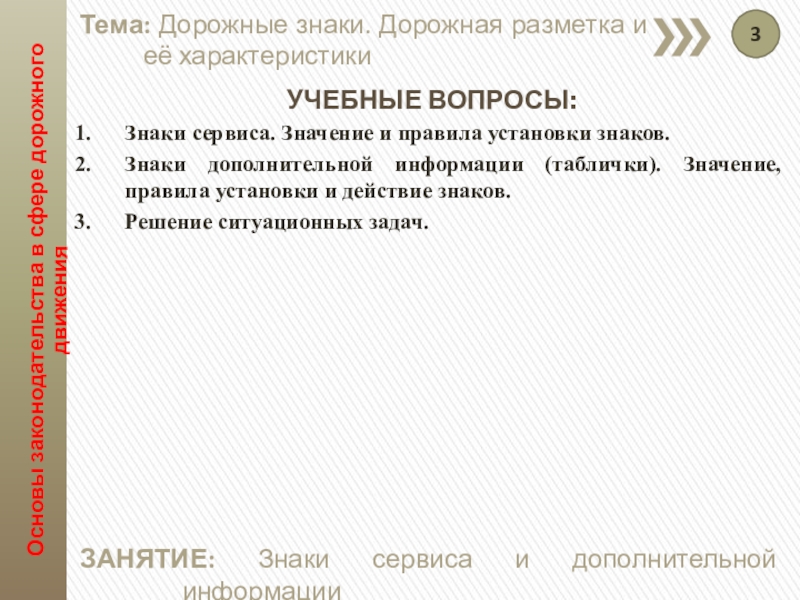

УЧЕБНЫЕ ВОПРОСЫ:
Знаки сервиса. Значение и правила установки знаков.
Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков.
Решение ситуационных задач.

дорожного движения

ЗАНЯТИЕ: Знаки сервиса и дополнительной информации

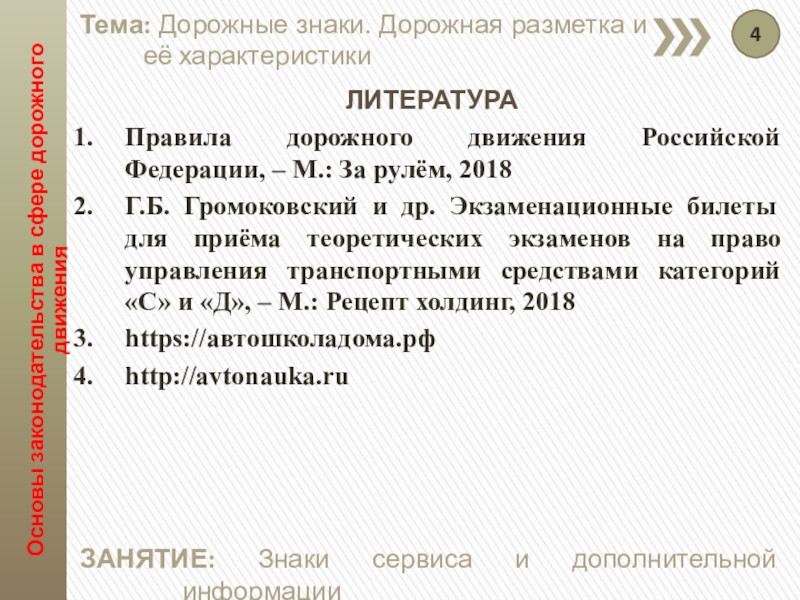

ЛИТЕРАТУРА
Правила дорожного движения Российской Федерации, – М.: За рулём, 2018
Г.Б. Громоковский и др. Экзаменационные билеты для приёма теоретических экзаменов на право управления транспортными средствами категорий «С» и «Д», – М.: Рецепт холдинг, 2018
https://автошколадома.рф
http://avtonauka.ru

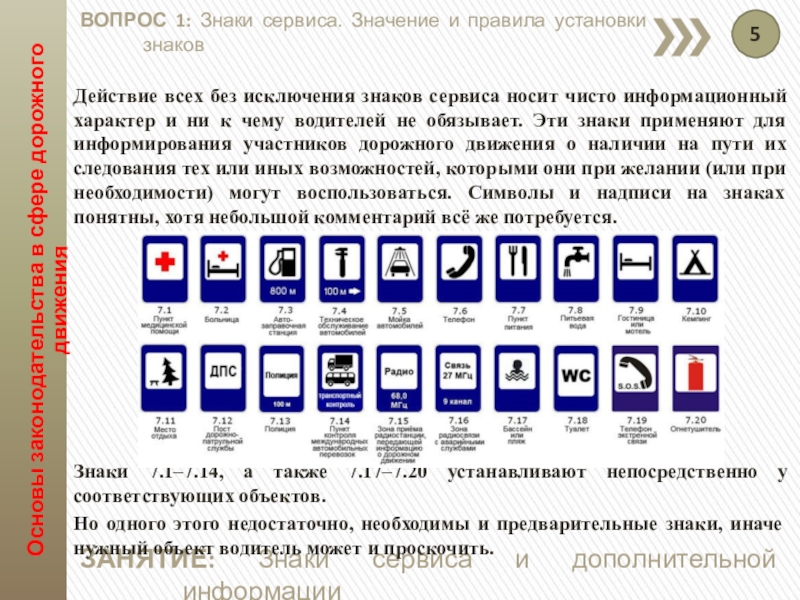

всех без исключения знаков сервиса носит чисто информационный характер и ни к чему водителей не обязывает. Эти знаки применяют для информирования участников дорожного движения о наличии на пути их следования тех или иных возможностей, которыми они при желании (или при необходимости) могут воспользоваться. Символы и надписи на знаках понятны, хотя небольшой комментарий всё же потребуется.








Знаки 7.1–7.14, а также 7.17–7.20 устанавливают непосредственно у соответствующих объектов.
Но одного этого недостаточно, необходимы и предварительные знаки, иначе нужный объект водитель может и проскочить.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

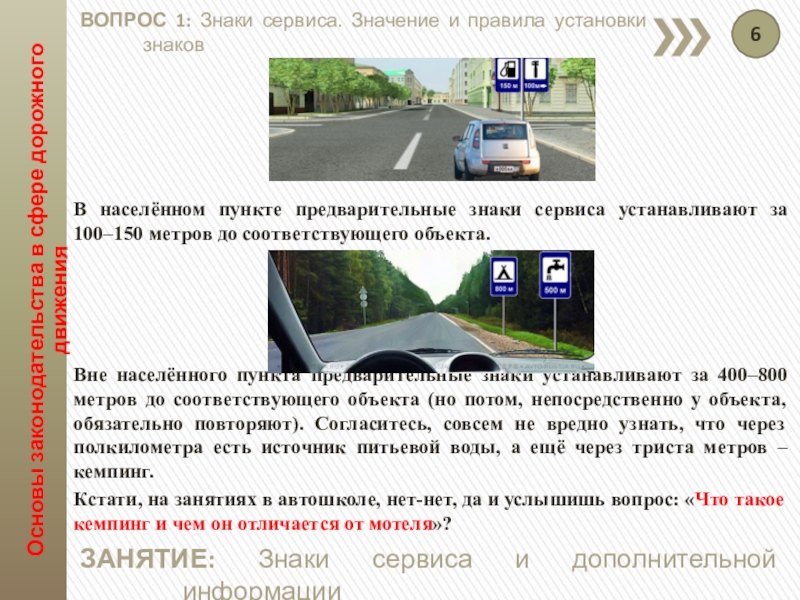

населённом пункте предварительные знаки сервиса устанавливают за 100–150 метров до соответствующего объекта.




Вне населённого пункта предварительные знаки устанавливают за 400–800 метров до соответствующего объекта (но потом, непосредственно у объекта, обязательно повторяют). Согласитесь, совсем не вредно узнать, что через полкилометра есть источник питьевой воды, а ещё через триста метров – кемпинг.
Кстати, на занятиях в автошколе, нет-нет, да и услышишь вопрос: «Что такое кемпинг и чем он отличается от мотеля»?

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

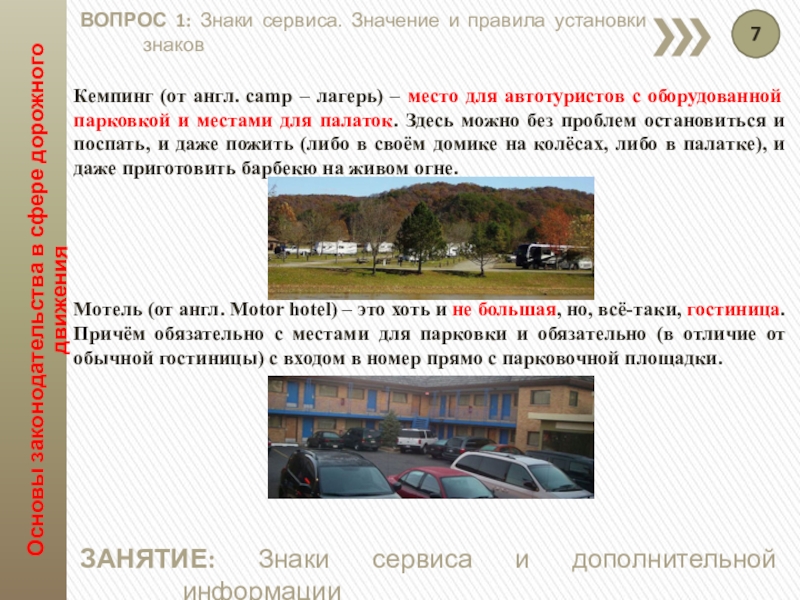

(от англ. сamp – лагерь) – место для автотуристов с оборудованной парковкой и местами для палаток. Здесь можно без проблем остановиться и поспать, и даже пожить (либо в своём домике на колёсах, либо в палатке), и даже приготовить барбекю на живом огне.




Мотель (от англ. Motor hotel) – это хоть и не большая, но, всё-таки, гостиница. Причём обязательно с местами для парковки и обязательно (в отличие от обычной гостиницы) с входом в номер прямо с парковочной площадки.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

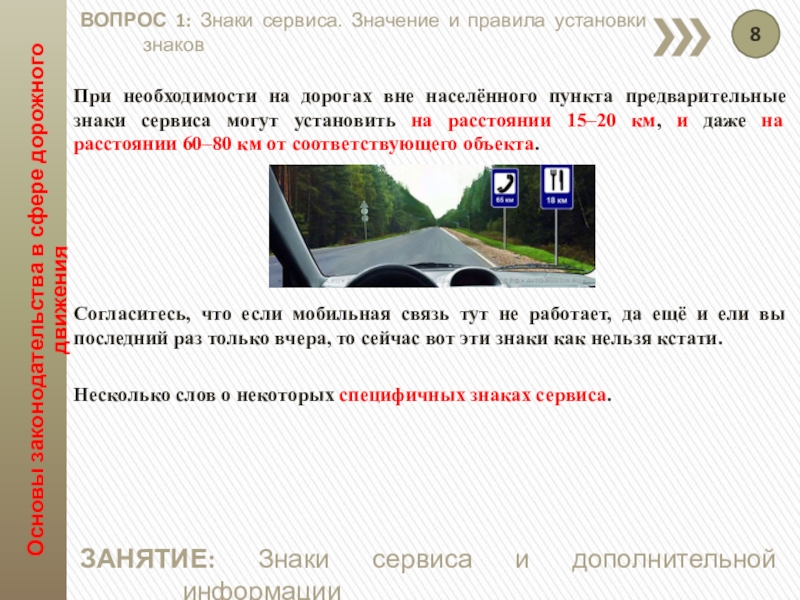

необходимости на дорогах вне населённого пункта предварительные знаки сервиса могут установить на расстоянии 15–20 км, и даже на расстоянии 60–80 км от соответствующего объекта.





Согласитесь, что если мобильная связь тут не работает, да ещё и ели вы последний раз только вчера, то сейчас вот эти знаки как нельзя кстати.

Несколько слов о некоторых специфичных знаках сервиса.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

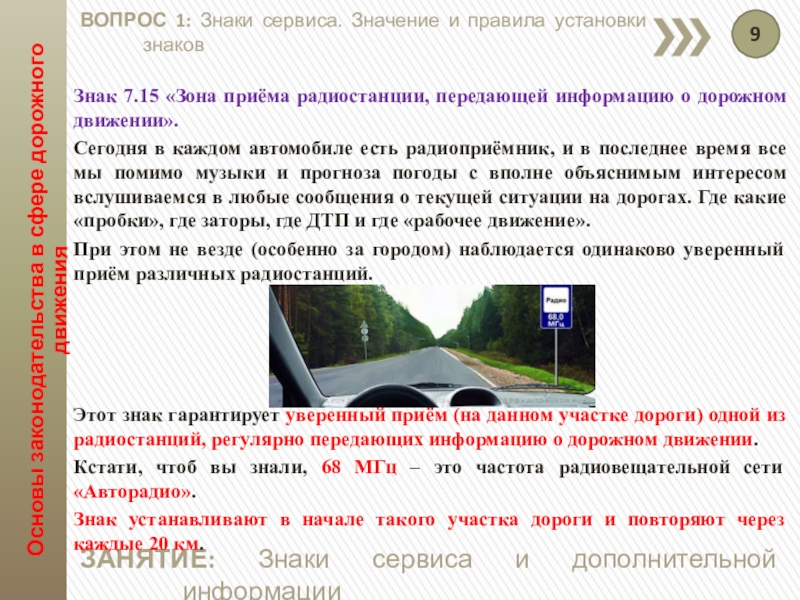

7.15 «Зона приёма радиостанции, передающей информацию о дорожном движении».
Сегодня в каждом автомобиле есть радиоприёмник, и в последнее время все мы помимо музыки и прогноза погоды с вполне объяснимым интересом вслушиваемся в любые сообщения о текущей ситуации на дорогах. Где какие «пробки», где заторы, где ДТП и где «рабочее движение».
При этом не везде (особенно за городом) наблюдается одинаково уверенный приём различных радиостанций.




Этот знак гарантирует уверенный приём (на данном участке дороги) одной из радиостанций, регулярно передающих информацию о дорожном движении.
Кстати, чтоб вы знали, 68 МГц – это частота радиовещательной сети «Авторадио».
Знак устанавливают в начале такого участка дороги и повторяют через каждые 20 км.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

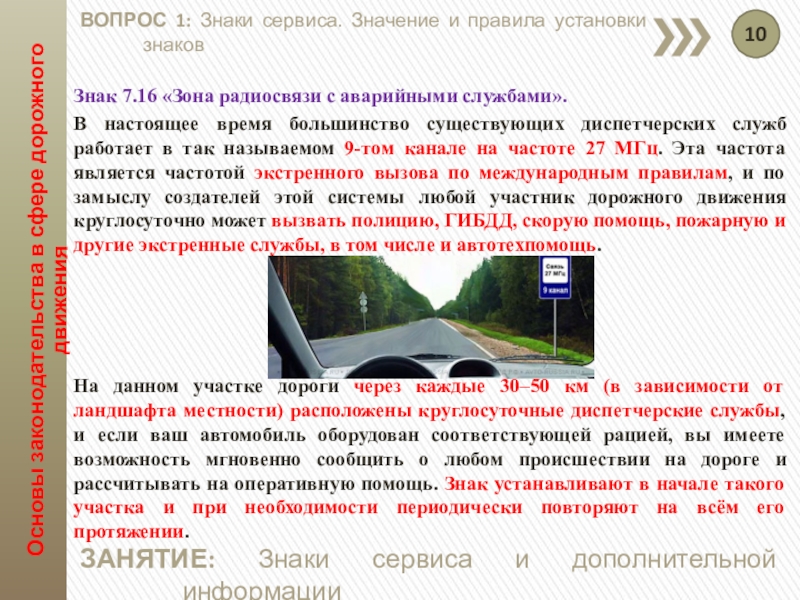

7.16 «Зона радиосвязи с аварийными службами».
В настоящее время большинство существующих диспетчерских служб работает в так называемом 9-том канале на частоте 27 МГц. Эта частота является частотой экстренного вызова по международным правилам, и по замыслу создателей этой системы любой участник дорожного движения круглосуточно может вызвать полицию, ГИБДД, скорую помощь, пожарную и другие экстренные службы, в том числе и автотехпомощь.




На данном участке дороги через каждые 30–50 км (в зависимости от ландшафта местности) расположены круглосуточные диспетчерские службы, и если ваш автомобиль оборудован соответствующей рацией, вы имеете возможность мгновенно сообщить о любом происшествии на дороге и рассчитывать на оперативную помощь. Знак устанавливают в начале такого участка и при необходимости периодически повторяют на всём его протяжении.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

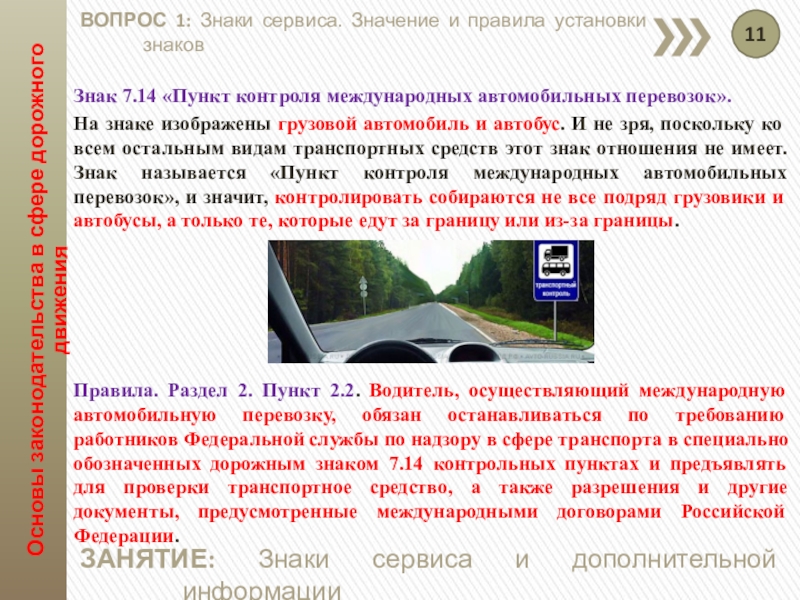

7.14 «Пункт контроля международных автомобильных перевозок».
На знаке изображены грузовой автомобиль и автобус. И не зря, поскольку ко всем остальным видам транспортных средств этот знак отношения не имеет. Знак называется «Пункт контроля международных автомобильных перевозок», и значит, контролировать собираются не все подряд грузовики и автобусы, а только те, которые едут за границу или из-за границы.





Правила. Раздел 2. Пункт 2.2. Водитель, осуществляющий международную автомобильную перевозку, обязан останавливаться по требованию работников Федеральной службы по надзору в сфере транспорта в специально обозначенных дорожным знаком 7.14 контрольных пунктах и предъявлять для проверки транспортное средство, а также разрешения и другие документы, предусмотренные международными договорами Российской Федерации.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

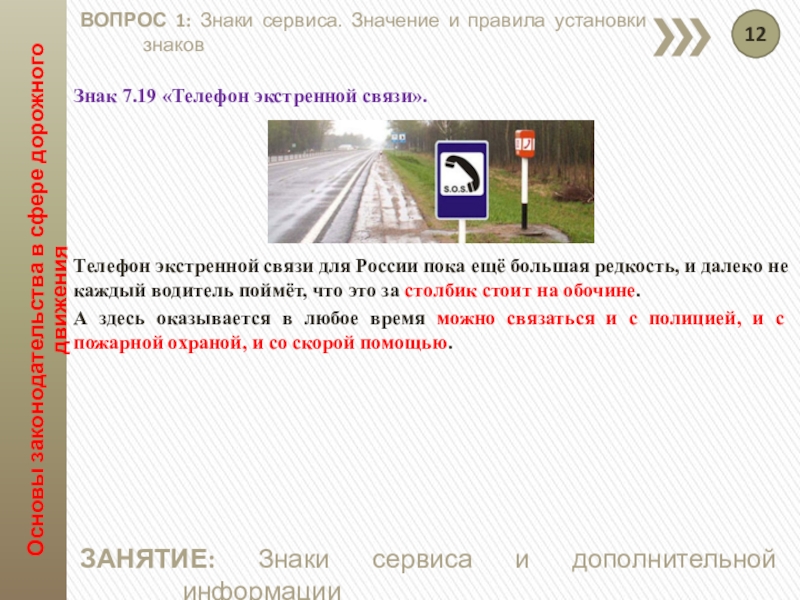

7.19 «Телефон экстренной связи».





Телефон экстренной связи для России пока ещё большая редкость, и далеко не каждый водитель поймёт, что это за столбик стоит на обочине.
А здесь оказывается в любое время можно связаться и с полицией, и с пожарной охраной, и со скорой помощью.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

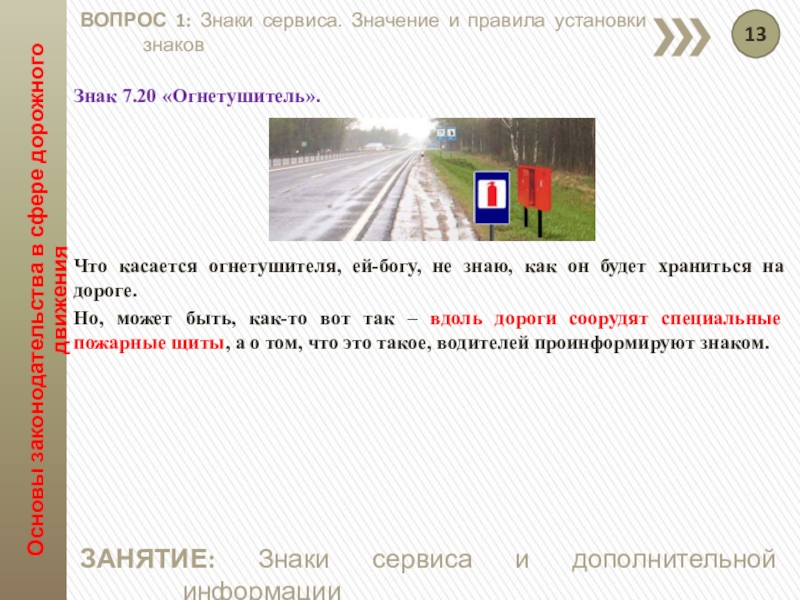

7.20 «Огнетушитель».





Что касается огнетушителя, ей-богу, не знаю, как он будет храниться на дороге.
Но, может быть, как-то вот так – вдоль дороги соорудят специальные пожарные щиты, а о том, что это такое, водителей проинформируют знаком.

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

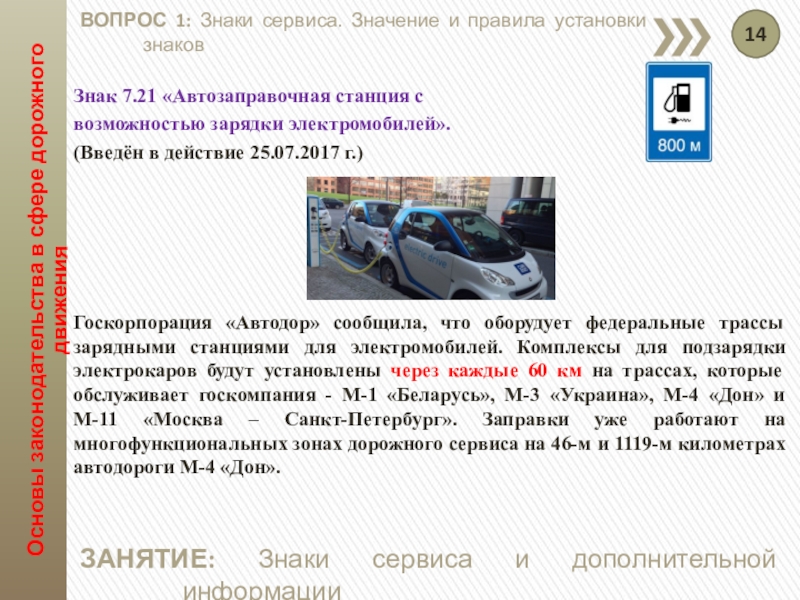

7.21 «Автозаправочная станция с
возможностью зарядки электромобилей».
(Введён в действие 25.07.2017 г.)





Госкорпорация «Автодор» сообщила, что оборудует федеральные трассы зарядными станциями для электромобилей. Комплексы для подзарядки электрокаров будут установлены через каждые 60 км на трассах, которые обслуживает госкомпания - М-1 «Беларусь», М-3 «Украина», М-4 «Дон» и М-11 «Москва – Санкт-Петербург». Заправки уже работают на многофункциональных зонах дорожного сервиса на 46-м и 1119-м километрах автодороги М-4 «Дон».

ВОПРОС 1: Знаки сервиса. Значение и правила установки знаков

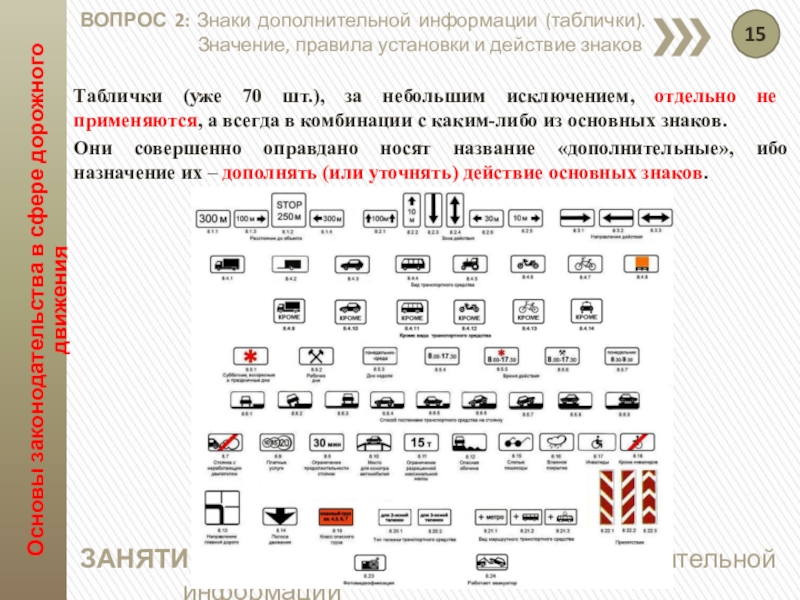

(уже 70 шт.), за небольшим исключением, отдельно не применяются, а всегда в комбинации с каким-либо из основных знаков.
Они совершенно оправдано носят название «дополнительные», ибо назначение их – дополнять (или уточнять) действие основных знаков.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

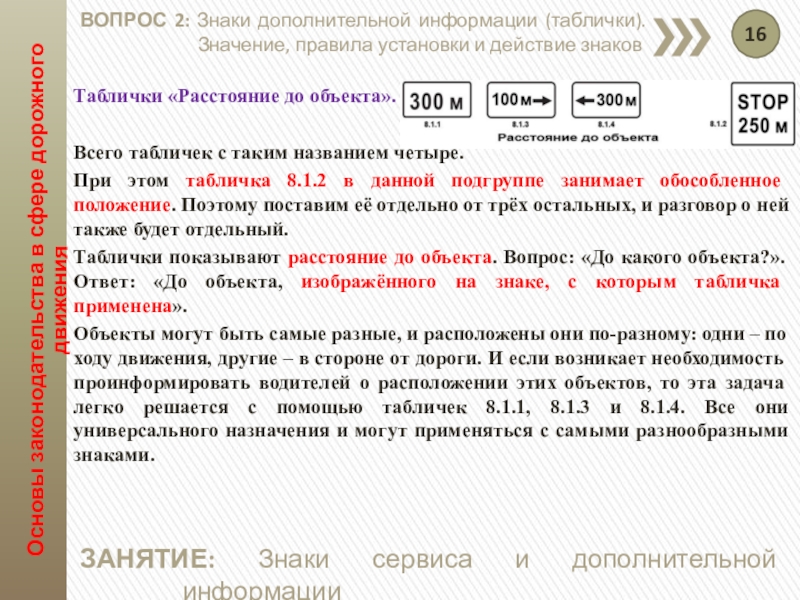

«Расстояние до объекта».

Всего табличек с таким названием четыре.
При этом табличка 8.1.2 в данной подгруппе занимает обособленное положение. Поэтому поставим её отдельно от трёх остальных, и разговор о ней также будет отдельный.
Таблички показывают расстояние до объекта. Вопрос: «До какого объекта?». Ответ: «До объекта, изображённого на знаке, с которым табличка применена».
Объекты могут быть самые разные, и расположены они по-разному: одни – по ходу движения, другие – в стороне от дороги. И если возникает необходимость проинформировать водителей о расположении этих объектов, то эта задача легко решается с помощью табличек 8.1.1, 8.1.3 и 8.1.4. Все они универсального назначения и могут применяться с самыми разнообразными знаками.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

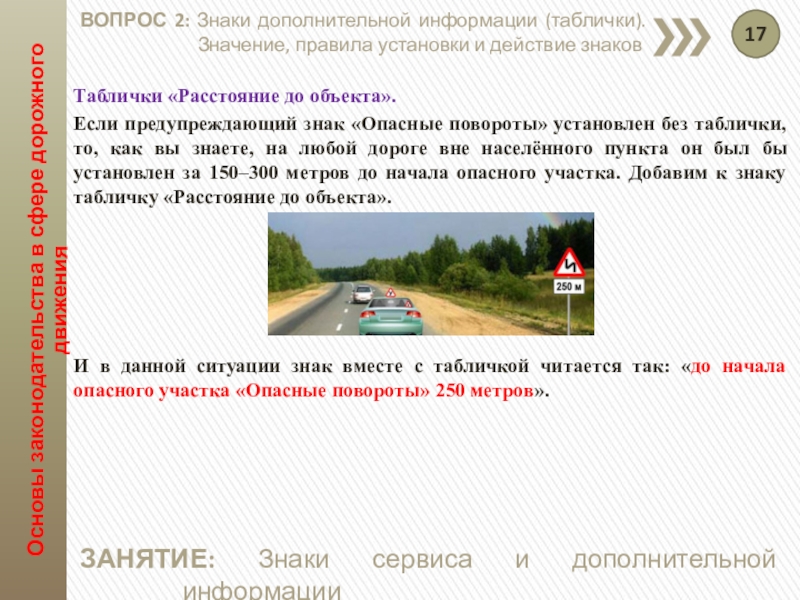

Если предупреждающий знак «Опасные повороты» установлен без таблички, то, как вы знаете, на любой дороге вне населённого пункта он был бы установлен за 150–300 метров до начала опасного участка. Добавим к знаку табличку «Расстояние до объекта».





И в данной ситуации знак вместе с табличкой читается так: «до начала опасного участка «Опасные повороты» 250 метров».

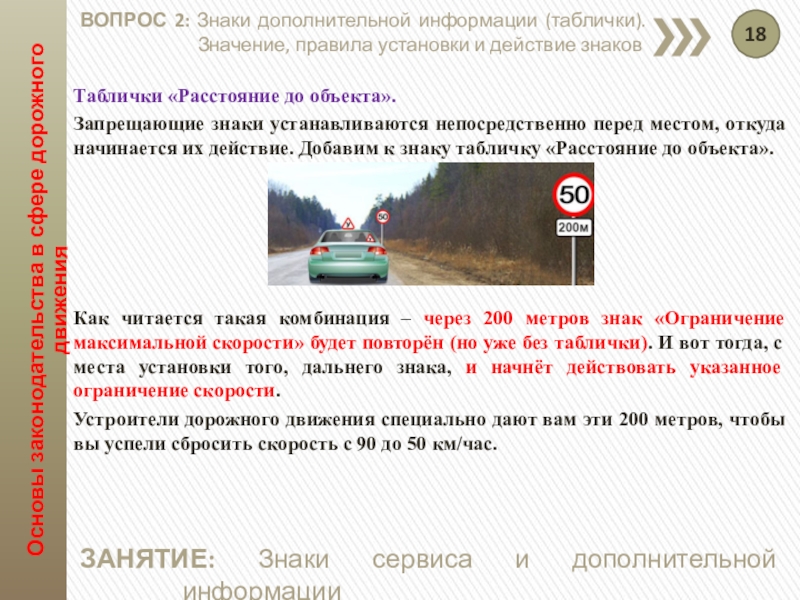

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».
Запрещающие знаки устанавливаются непосредственно перед местом, откуда начинается их действие. Добавим к знаку табличку «Расстояние до объекта».





Как читается такая комбинация – через 200 метров знак «Ограничение максимальной скорости» будет повторён (но уже без таблички). И вот тогда, с места установки того, дальнего знака, и начнёт действовать указанное ограничение скорости.
Устроители дорожного движения специально дают вам эти 200 метров, чтобы вы успели сбросить скорость с 90 до 50 км/час.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

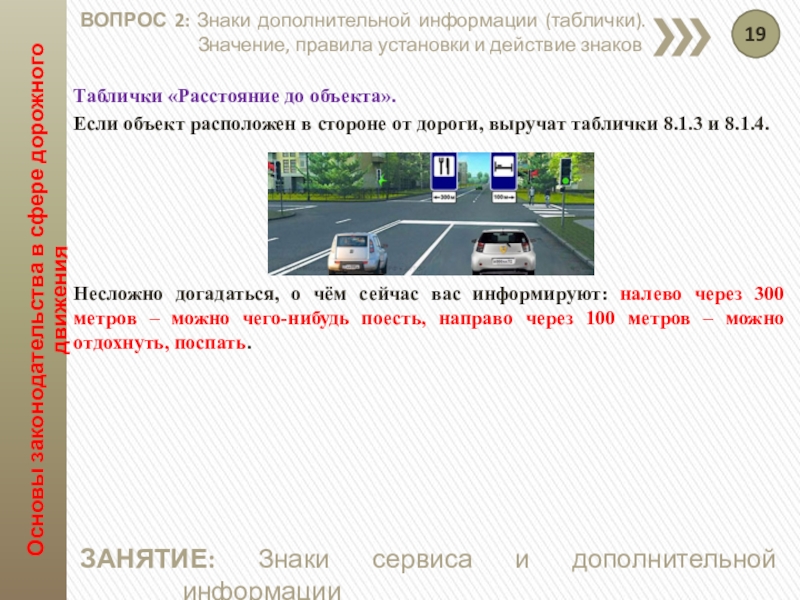

Если объект расположен в стороне от дороги, выручат таблички 8.1.3 и 8.1.4.





Несложно догадаться, о чём сейчас вас информируют: налево через 300 метров – можно чего-нибудь поесть, направо через 100 метров – можно отдохнуть, поспать.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

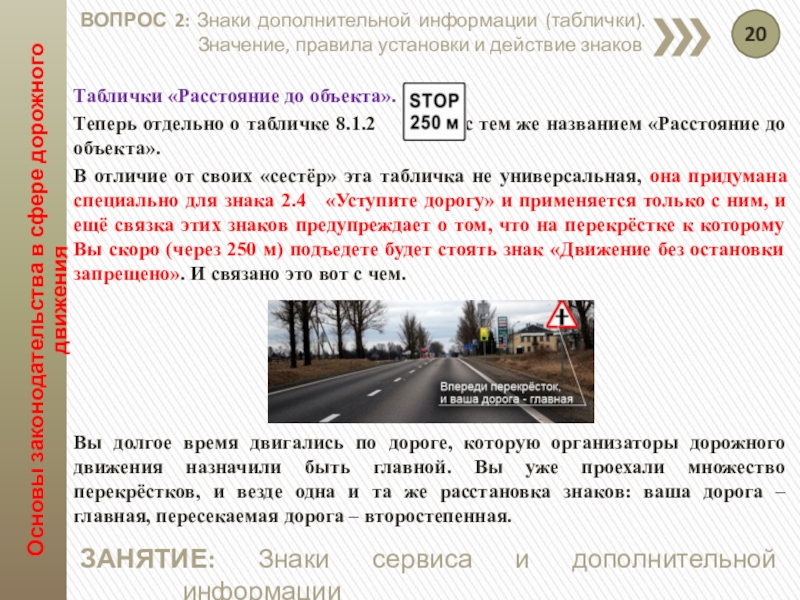

Теперь отдельно о табличке 8.1.2 с тем же названием «Расстояние до объекта».
В отличие от своих «сестёр» эта табличка не универсальная, она придумана специально для знака 2.4 «Уступите дорогу» и применяется только с ним, и ещё связка этих знаков предупреждает о том, что на перекрёстке к которому Вы скоро (через 250 м) подъедете будет стоять знак «Движение без остановки запрещено». И связано это вот с чем.





Вы долгое время двигались по дороге, которую организаторы дорожного движения назначили быть главной. Вы уже проехали множество перекрёстков, и везде одна и та же расстановка знаков: ваша дорога – главная, пересекаемая дорога – второстепенная.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

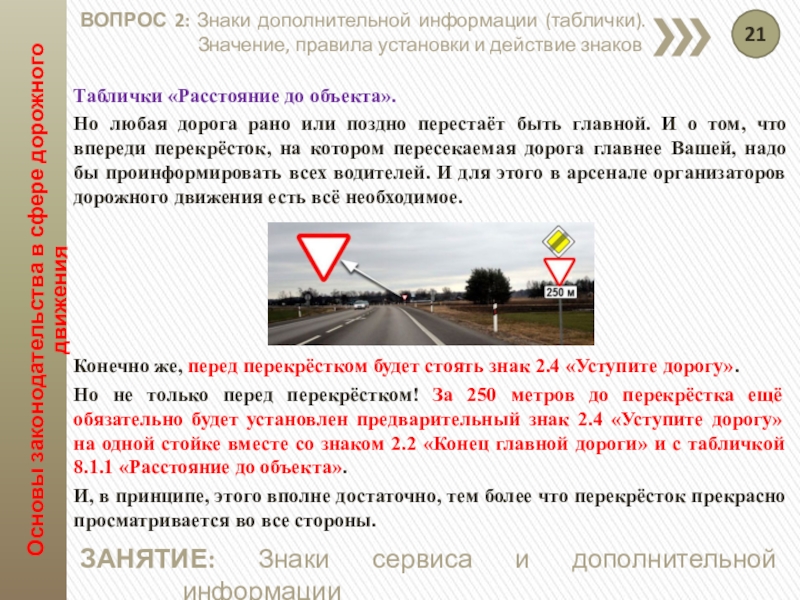

Но любая дорога рано или поздно перестаёт быть главной. И о том, что впереди перекрёсток, на котором пересекаемая дорога главнее Вашей, надо бы проинформировать всех водителей. И для этого в арсенале организаторов дорожного движения есть всё необходимое.





Конечно же, перед перекрёстком будет стоять знак 2.4 «Уступите дорогу».
Но не только перед перекрёстком! За 250 метров до перекрёстка ещё обязательно будет установлен предварительный знак 2.4 «Уступите дорогу» на одной стойке вместе со знаком 2.2 «Конец главной дороги» и с табличкой 8.1.1 «Расстояние до объекта».
И, в принципе, этого вполне достаточно, тем более что перекрёсток прекрасно просматривается во все стороны.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

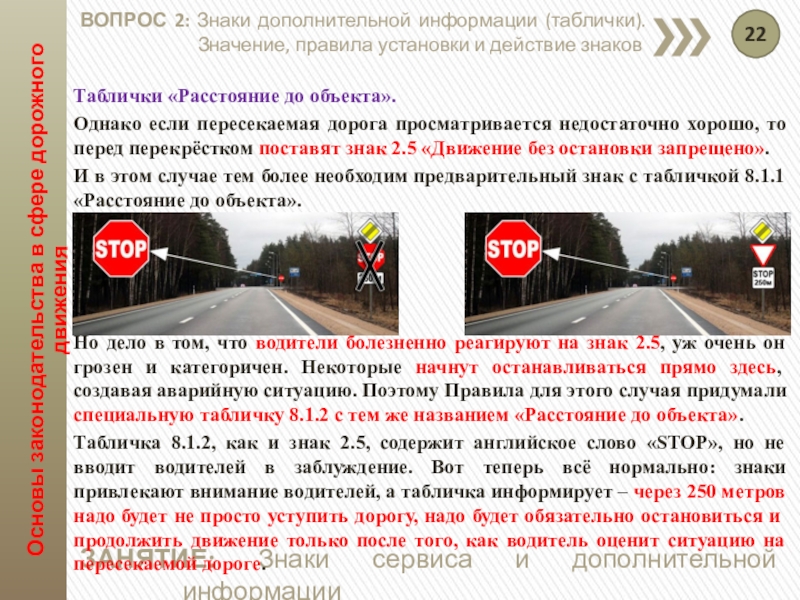

Однако если пересекаемая дорога просматривается недостаточно хорошо, то перед перекрёстком поставят знак 2.5 «Движение без остановки запрещено».
И в этом случае тем более необходим предварительный знак с табличкой 8.1.1 «Расстояние до объекта».




Но дело в том, что водители болезненно реагируют на знак 2.5, уж очень он грозен и категоричен. Некоторые начнут останавливаться прямо здесь, создавая аварийную ситуацию. Поэтому Правила для этого случая придумали специальную табличку 8.1.2 с тем же названием «Расстояние до объекта».
Табличка 8.1.2, как и знак 2.5, содержит английское слово «STOP», но не вводит водителей в заблуждение. Вот теперь всё нормально: знаки привлекают внимание водителей, а табличка информирует – через 250 метров надо будет не просто уступить дорогу, надо будет обязательно остановиться и продолжить движение только после того, как водитель оценит ситуацию на пересекаемой дороге.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».

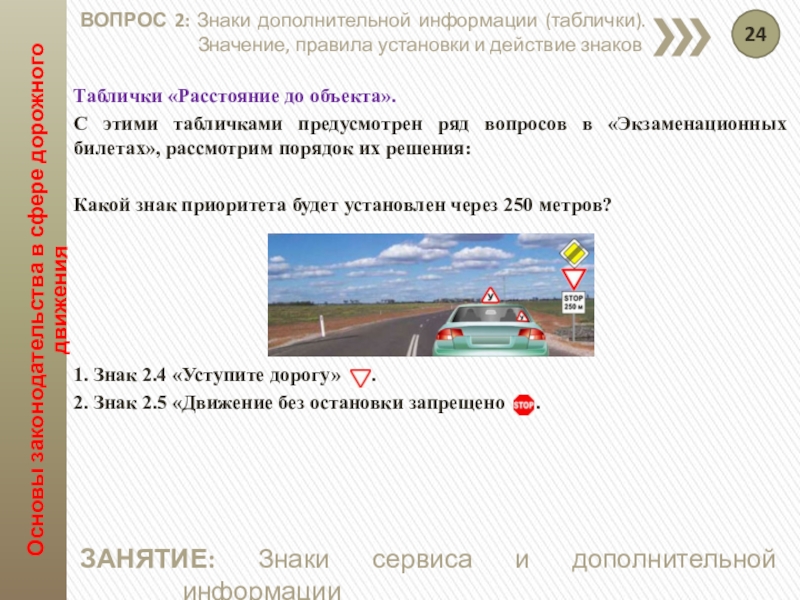

С этими табличками предусмотрен ряд вопросов в «Экзаменационных билетах», рассмотрим порядок их решения:

Какой знак приоритета будет установлен через 250 метров?





1. Знак 2.4 «Уступите дорогу» .
2. Знак 2.5 «Движение без остановки запрещено .

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Расстояние до объекта».
С этими табличками предусмотрен ряд вопросов в «Экзаменационных билетах», рассмотрим порядок их решения:

Какой знак приоритета будет установлен через 250 метров?





1. Знак 2.4 «Уступите дорогу» .
2. Знак 2.5 «Движение без остановки запрещено .

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

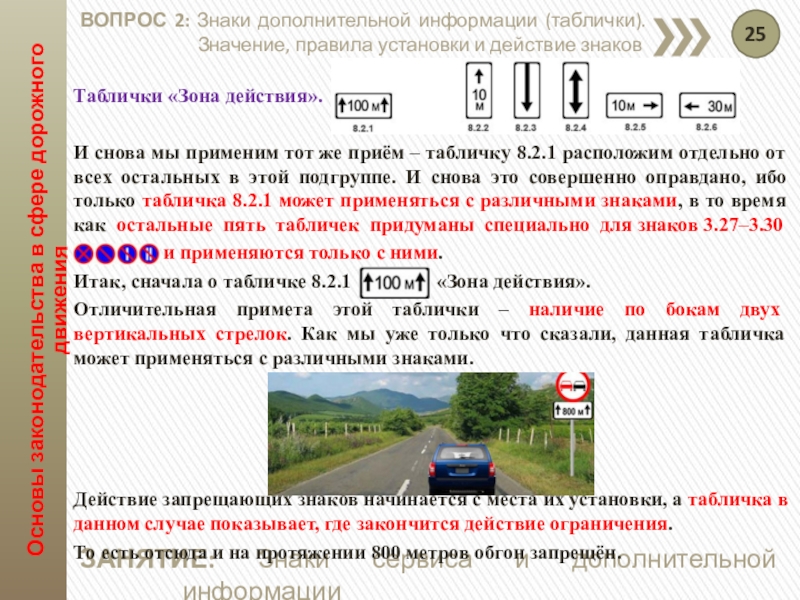

«Зона действия».

И снова мы применим тот же приём – табличку 8.2.1 расположим отдельно от всех остальных в этой подгруппе. И снова это совершенно оправдано, ибо только табличка 8.2.1 может применяться с различными знаками, в то время как остальные пять табличек придуманы специально для знаков 3.27–3.30
и применяются только с ними.
Итак, сначала о табличке 8.2.1 «Зона действия».
Отличительная примета этой таблички – наличие по бокам двух вертикальных стрелок. Как мы уже только что сказали, данная табличка может применяться с различными знаками.




Действие запрещающих знаков начинается с места их установки, а табличка в данном случае показывает, где закончится действие ограничения.
То есть отсюда и на протяжении 800 метров обгон запрещён.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».

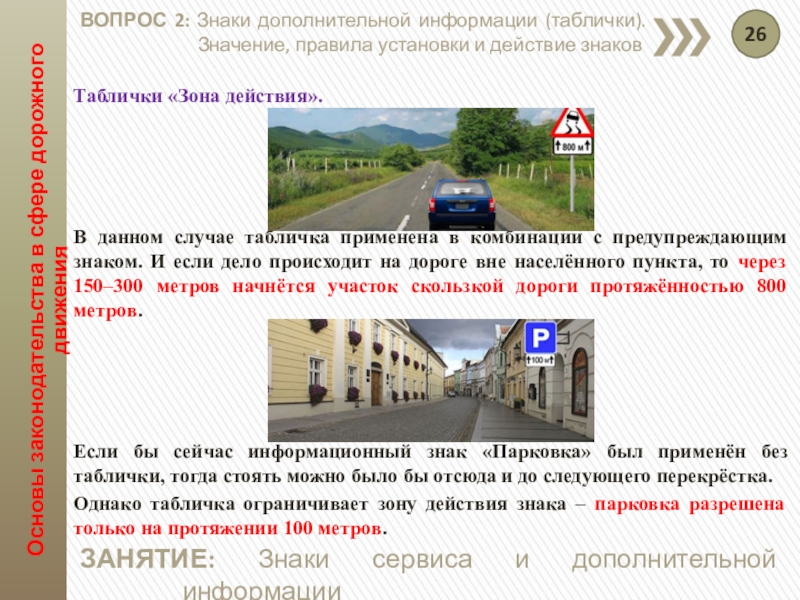

В данном случае табличка применена в комбинации с предупреждающим знаком. И если дело происходит на дороге вне населённого пункта, то через 150–300 метров начнётся участок скользкой дороги протяжённостью 800 метров.




Если бы сейчас информационный знак «Парковка» был применён без таблички, тогда стоять можно было бы отсюда и до следующего перекрёстка.
Однако табличка ограничивает зону действия знака – парковка разрешена только на протяжении 100 метров.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».

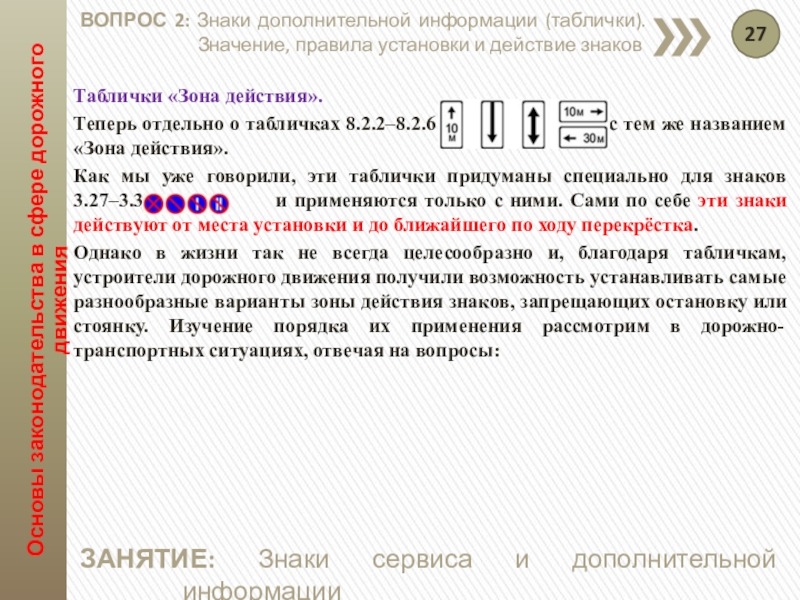

Теперь отдельно о табличках 8.2.2–8.2.6 с тем же названием «Зона действия».
Как мы уже говорили, эти таблички придуманы специально для знаков 3.27–3.30 и применяются только с ними. Сами по себе эти знаки действуют от места установки и до ближайшего по ходу перекрёстка.
Однако в жизни так не всегда целесообразно и, благодаря табличкам, устроители дорожного движения получили возможность устанавливать самые разнообразные варианты зоны действия знаков, запрещающих остановку или стоянку. Изучение порядка их применения рассмотрим в дорожно-транспортных ситуациях, отвечая на вопросы:

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».

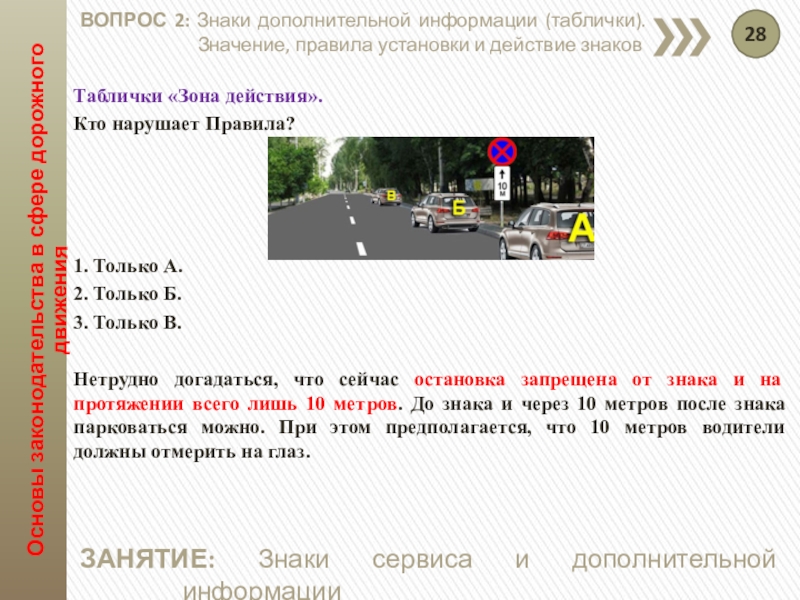

Кто нарушает Правила?




1. Только А.
2. Только Б.
3. Только В.

Нетрудно догадаться, что сейчас остановка запрещена от знака и на протяжении всего лишь 10 метров. До знака и через 10 метров после знака парковаться можно. При этом предполагается, что 10 метров водители должны отмерить на глаз.

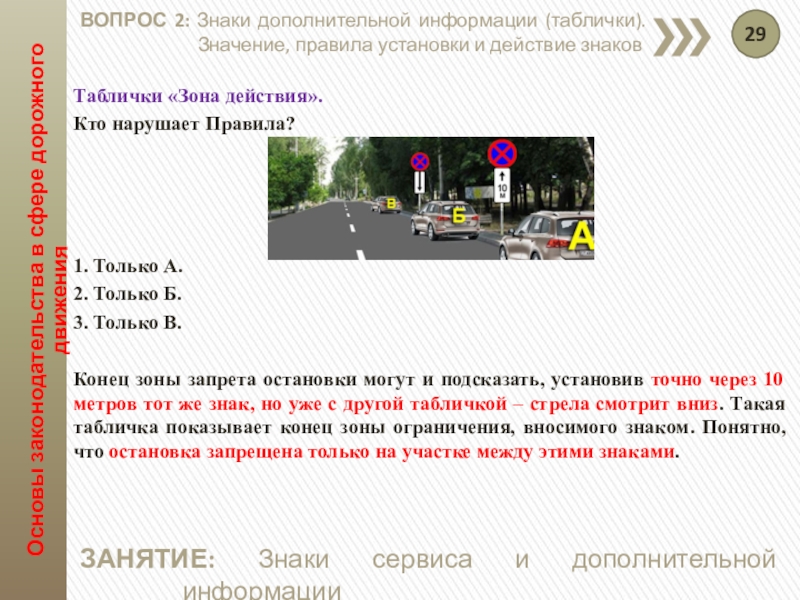

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».
Кто нарушает Правила?




1. Только А.
2. Только Б.
3. Только В.

Конец зоны запрета остановки могут и подсказать, установив точно через 10 метров тот же знак, но уже с другой табличкой – стрела смотрит вниз. Такая табличка показывает конец зоны ограничения, вносимого знаком. Понятно, что остановка запрещена только на участке между этими знаками.

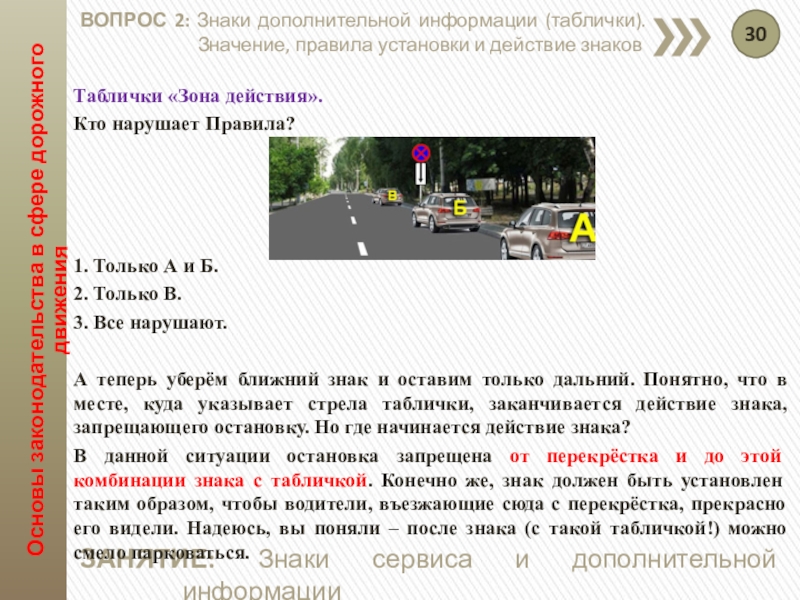

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».
Кто нарушает Правила?




1. Только А и Б.
2. Только В.
3. Все нарушают.

А теперь уберём ближний знак и оставим только дальний. Понятно, что в месте, куда указывает стрела таблички, заканчивается действие знака, запрещающего остановку. Но где начинается действие знака?
В данной ситуации остановка запрещена от перекрёстка и до этой комбинации знака с табличкой. Конечно же, знак должен быть установлен таким образом, чтобы водители, въезжающие сюда с перекрёстка, прекрасно его видели. Надеюсь, вы поняли – после знака (с такой табличкой!) можно смело парковаться.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».

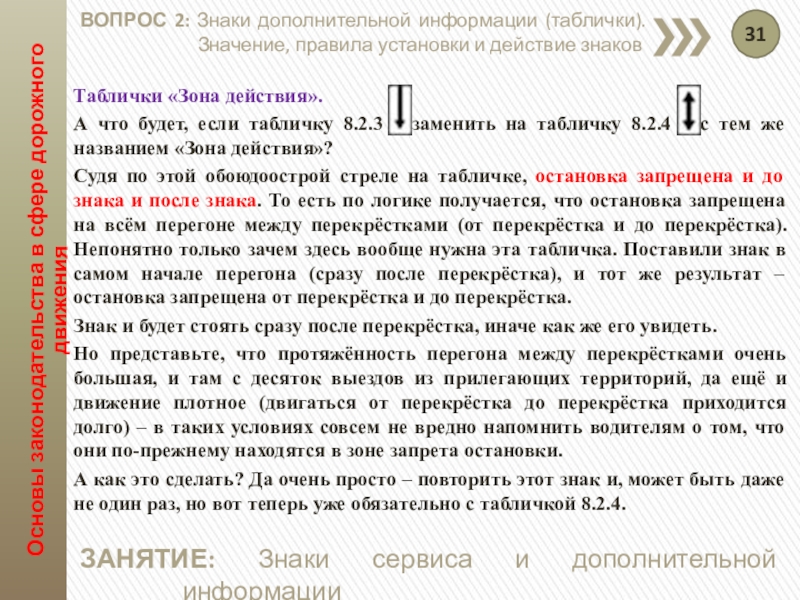

А что будет, если табличку 8.2.3 заменить на табличку 8.2.4 с тем же названием «Зона действия»?
Судя по этой обоюдоострой стреле на табличке, остановка запрещена и до знака и после знака. То есть по логике получается, что остановка запрещена на всём перегоне между перекрёстками (от перекрёстка и до перекрёстка). Непонятно только зачем здесь вообще нужна эта табличка. Поставили знак в самом начале перегона (сразу после перекрёстка), и тот же результат – остановка запрещена от перекрёстка и до перекрёстка.
Знак и будет стоять сразу после перекрёстка, иначе как же его увидеть.
Но представьте, что протяжённость перегона между перекрёстками очень большая, и там с десяток выездов из прилегающих территорий, да ещё и движение плотное (двигаться от перекрёстка до перекрёстка приходится долго) – в таких условиях совсем не вредно напомнить водителям о том, что они по-прежнему находятся в зоне запрета остановки.
А как это сделать? Да очень просто – повторить этот знак и, может быть даже не один раз, но вот теперь уже обязательно с табличкой 8.2.4.

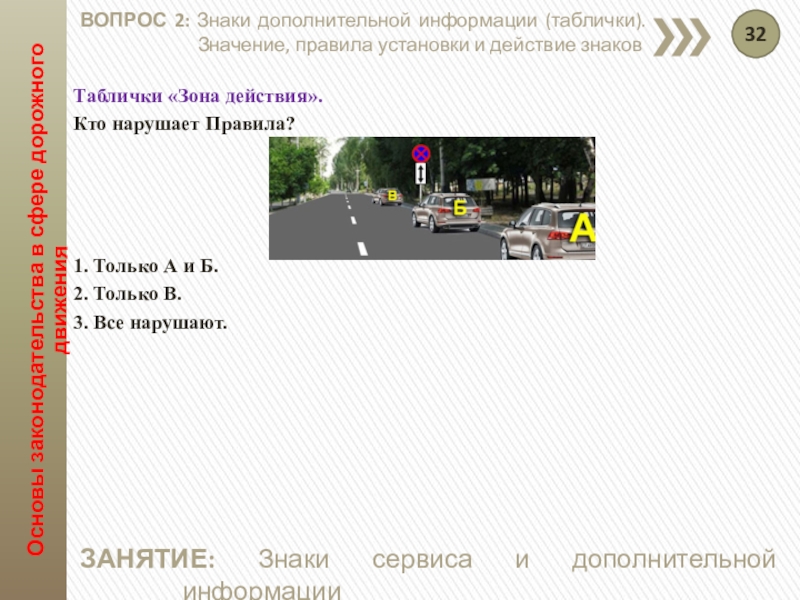

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».
Кто нарушает Правила?




1. Только А и Б.
2. Только В.
3. Все нарушают.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Зона действия».

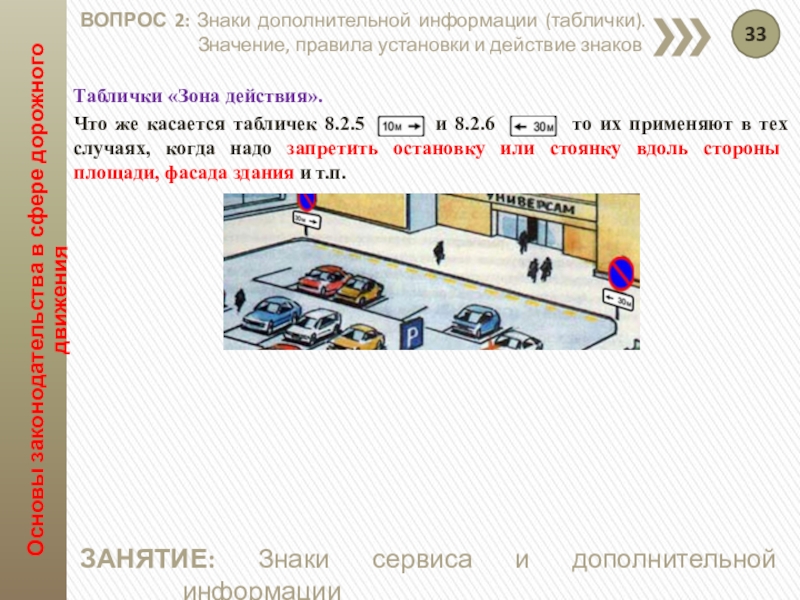

Что же касается табличек 8.2.5 и 8.2.6 то их применяют в тех случаях, когда надо запретить остановку или стоянку вдоль стороны площади, фасада здания и т.п.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

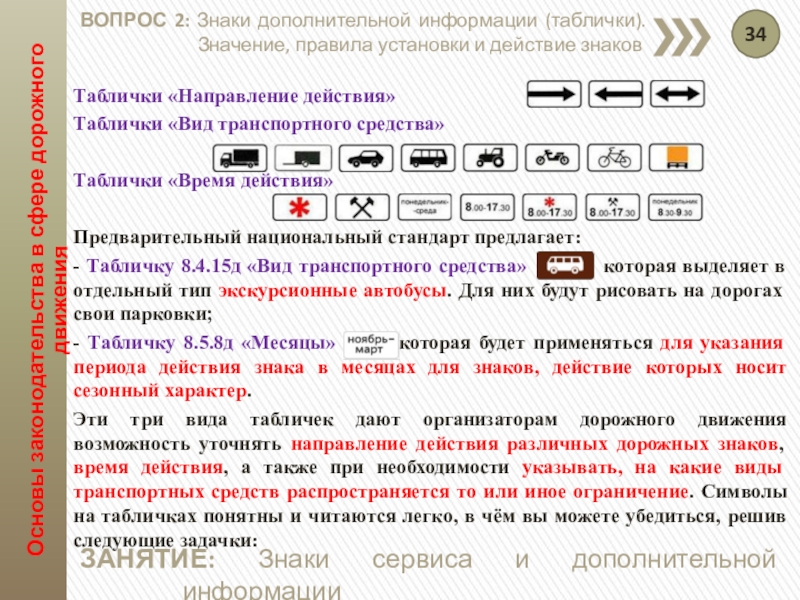

«Направление действия»
Таблички «Вид транспортного средства»

Таблички «Время действия»

Предварительный национальный стандарт предлагает:
- Табличку 8.4.15д «Вид транспортного средства» которая выделяет в отдельный тип экскурсионные автобусы. Для них будут рисовать на дорогах свои парковки;
- Табличку 8.5.8д «Месяцы» которая будет применяться для указания периода действия знака в месяцах для знаков, действие которых носит сезонный характер.
Эти три вида табличек дают организаторам дорожного движения возможность уточнять направление действия различных дорожных знаков, время действия, а также при необходимости указывать, на какие виды транспортных средств распространяется то или иное ограничение. Символы на табличках понятны и читаются легко, в чём вы можете убедиться, решив следующие задачки:

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Направление действия». Таблички «Вид транспортного средства». Таблички «Время действия»

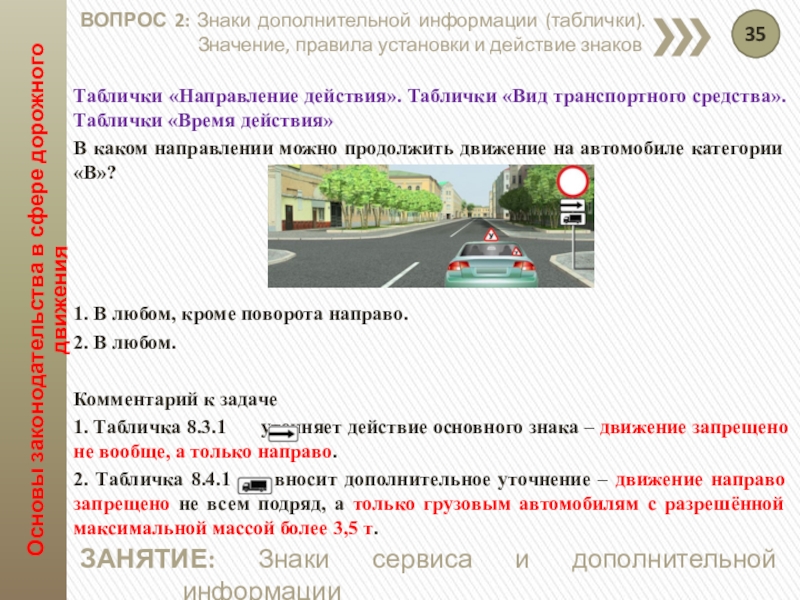

В каком направлении можно продолжить движение на автомобиле категории «В»?




1. В любом, кроме поворота направо.
2. В любом.

Комментарий к задаче
1. Табличка 8.3.1 уточняет действие основного знака – движение запрещено не вообще, а только направо.
2. Табличка 8.4.1 вносит дополнительное уточнение – движение направо запрещено не всем подряд, а только грузовым автомобилям с разрешённой максимальной массой более 3,5 т.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Направление действия». Таблички «Вид транспортного средства». Таблички «Время действия»

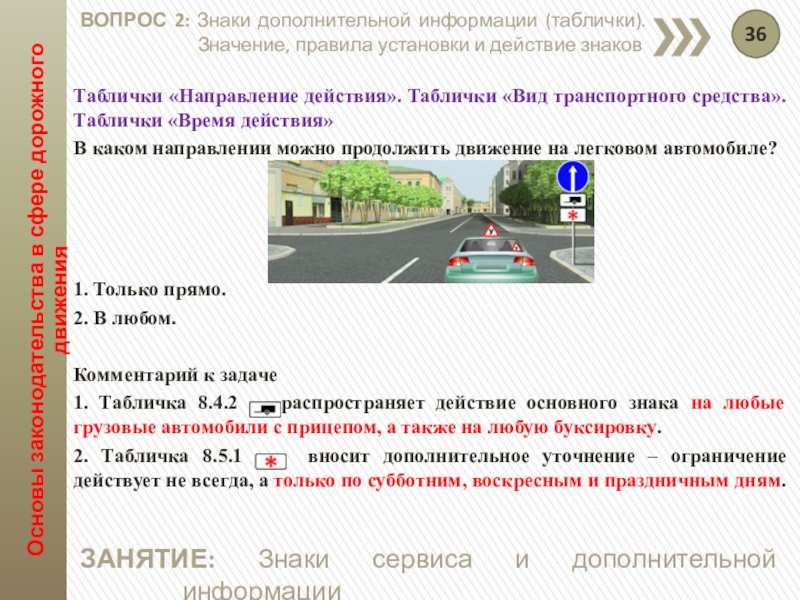

В каком направлении можно продолжить движение на легковом автомобиле?




1. Только прямо.
2. В любом.

Комментарий к задаче
1. Табличка 8.4.2 распространяет действие основного знака на любые грузовые автомобили с прицепом, а также на любую буксировку.
2. Табличка 8.5.1 вносит дополнительное уточнение – ограничение действует не всегда, а только по субботним, воскресным и праздничным дням.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Направление действия». Таблички «Вид транспортного средства». Таблички «Время действия»

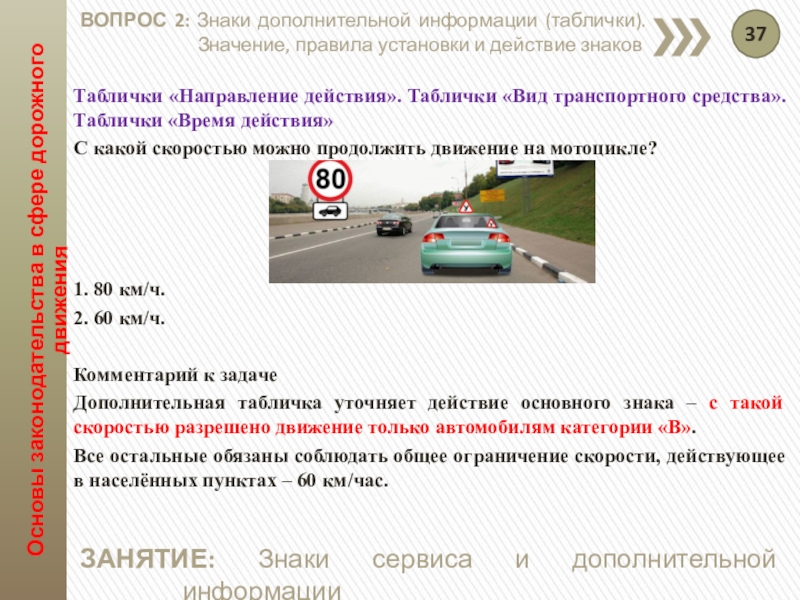

С какой скоростью можно продолжить движение на мотоцикле?




1. 80 км/ч.
2. 60 км/ч.

Комментарий к задаче
Дополнительная табличка уточняет действие основного знака – с такой скоростью разрешено движение только автомобилям категории «В».
Все остальные обязаны соблюдать общее ограничение скорости, действующее в населённых пунктах – 60 км/час.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Направление действия». Таблички «Вид транспортного средства». Таблички «Время действия»

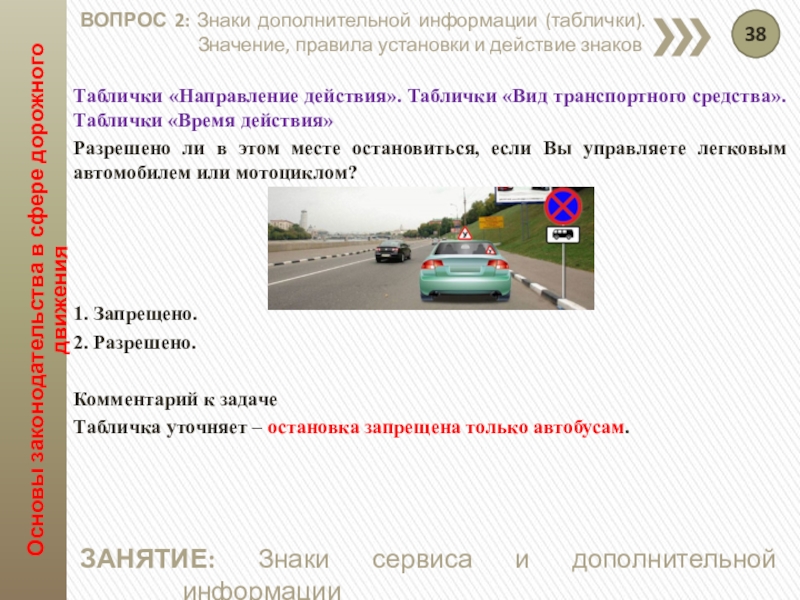

Разрешено ли в этом месте остановиться, если Вы управляете легковым автомобилем или мотоциклом?




1. Запрещено.
2. Разрешено.

Комментарий к задаче
Табличка уточняет – остановка запрещена только автобусам.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

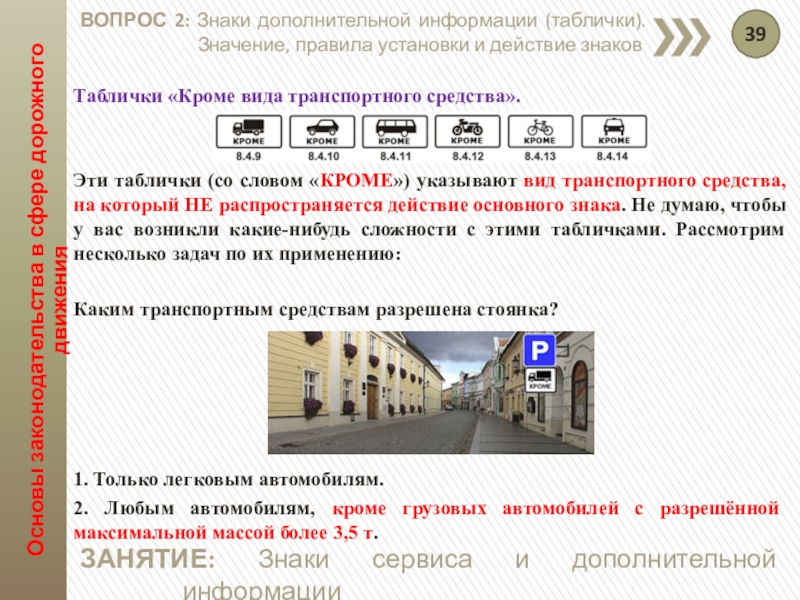

«Кроме вида транспортного средства».


Эти таблички (со словом «КРОМЕ») указывают вид транспортного средства, на который НЕ распространяется действие основного знака. Не думаю, чтобы у вас возникли какие-нибудь сложности с этими табличками. Рассмотрим несколько задач по их применению:

Каким транспортным средствам разрешена стоянка?





1. Только легковым автомобилям.
2. Любым автомобилям, кроме грузовых автомобилей с разрешённой максимальной массой более 3,5 т.

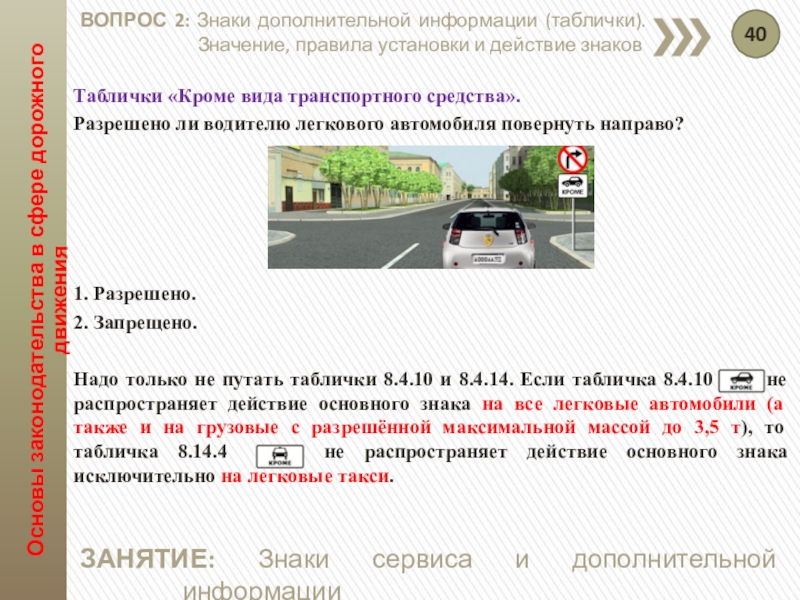

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Кроме вида транспортного средства».
Разрешено ли водителю легкового автомобиля повернуть направо?





1. Разрешено.
2. Запрещено.

Надо только не путать таблички 8.4.10 и 8.4.14. Если табличка 8.4.10 не распространяет действие основного знака на все легковые автомобили (а также и на грузовые с разрешённой максимальной массой до 3,5 т), то табличка 8.14.4 не распространяет действие основного знака исключительно на легковые такси.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

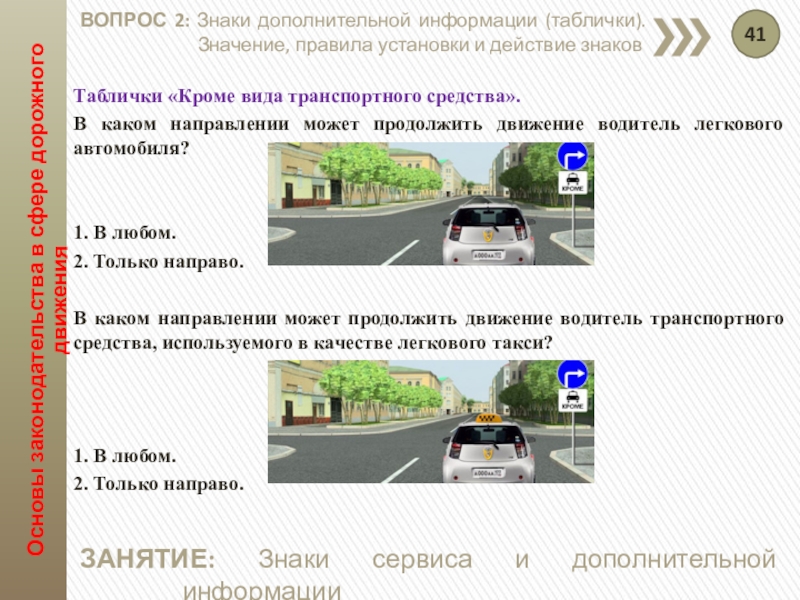

«Кроме вида транспортного средства».
В каком направлении может продолжить движение водитель легкового автомобиля?


1. В любом.
2. Только направо.

В каком направлении может продолжить движение водитель транспортного средства, используемого в качестве легкового такси?



1. В любом.
2. Только направо.

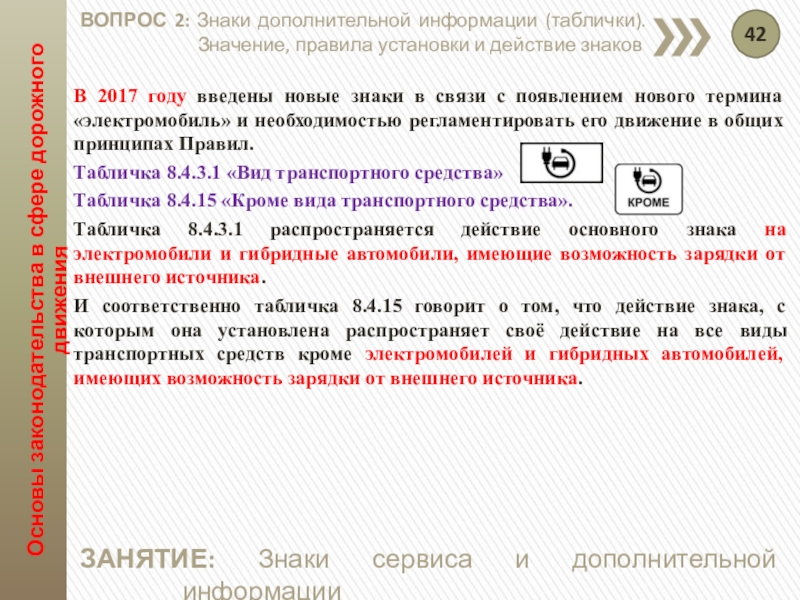

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

2017 году введены новые знаки в связи с появлением нового термина «электромобиль» и необходимостью регламентировать его движение в общих принципах Правил.
Табличка 8.4.3.1 «Вид транспортного средства»
Табличка 8.4.15 «Кроме вида транспортного средства».
Табличка 8.4.3.1 распространяется действие основного знака на электромобили и гибридные автомобили, имеющие возможность зарядки от внешнего источника.
И соответственно табличка 8.4.15 говорит о том, что действие знака, с которым она установлена распространяет своё действие на все виды транспортных средств кроме электромобилей и гибридных автомобилей, имеющих возможность зарядки от внешнего источника.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».

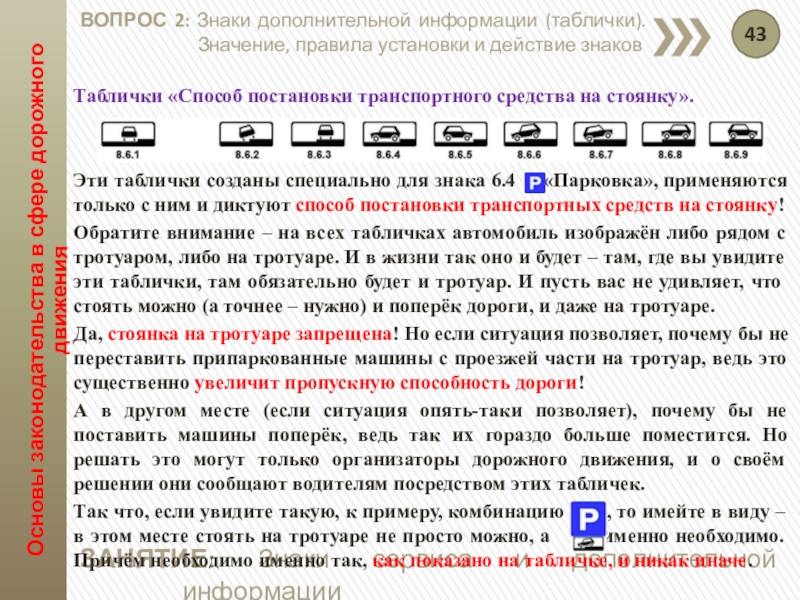

Эти таблички созданы специально для знака 6.4 «Парковка», применяются только с ним и диктуют способ постановки транспортных средств на стоянку!
Обратите внимание – на всех табличках автомобиль изображён либо рядом с тротуаром, либо на тротуаре. И в жизни так оно и будет – там, где вы увидите эти таблички, там обязательно будет и тротуар. И пусть вас не удивляет, что стоять можно (а точнее – нужно) и поперёк дороги, и даже на тротуаре.
Да, стоянка на тротуаре запрещена! Но если ситуация позволяет, почему бы не переставить припаркованные машины с проезжей части на тротуар, ведь это существенно увеличит пропускную способность дороги!
А в другом месте (если ситуация опять-таки позволяет), почему бы не поставить машины поперёк, ведь так их гораздо больше поместится. Но решать это могут только организаторы дорожного движения, и о своём решении они сообщают водителям посредством этих табличек.
Так что, если увидите такую, к примеру, комбинацию , то имейте в виду – в этом месте стоять на тротуаре не просто можно, а именно необходимо. Причём необходимо именно так, как показано на табличке, и никак иначе.

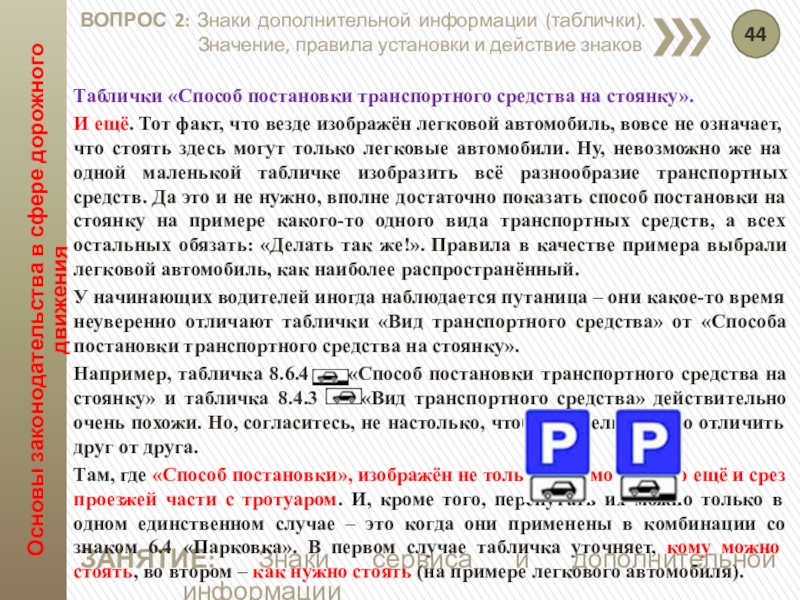

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».
И ещё. Тот факт, что везде изображён легковой автомобиль, вовсе не означает, что стоять здесь могут только легковые автомобили. Ну, невозможно же на одной маленькой табличке изобразить всё разнообразие транспортных средств. Да это и не нужно, вполне достаточно показать способ постановки на стоянку на примере какого-то одного вида транспортных средств, а всех остальных обязать: «Делать так же!». Правила в качестве примера выбрали легковой автомобиль, как наиболее распространённый.
У начинающих водителей иногда наблюдается путаница – они какое-то время неуверенно отличают таблички «Вид транспортного средства» от «Способа постановки транспортного средства на стоянку».
Например, табличка 8.6.4 «Способ постановки транспортного средства на стоянку» и табличка 8.4.3 «Вид транспортного средства» действительно очень похожи. Но, согласитесь, не настолько, чтобы их нельзя было отличить друг от друга.
Там, где «Способ постановки», изображён не только автомобиль, но ещё и срез проезжей части с тротуаром. И, кроме того, перепутать их можно только в одном единственном случае – это когда они применены в комбинации со знаком 6.4 «Парковка». В первом случае табличка уточняет, кому можно стоять, во втором – как нужно стоять (на примере легкового автомобиля).

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».

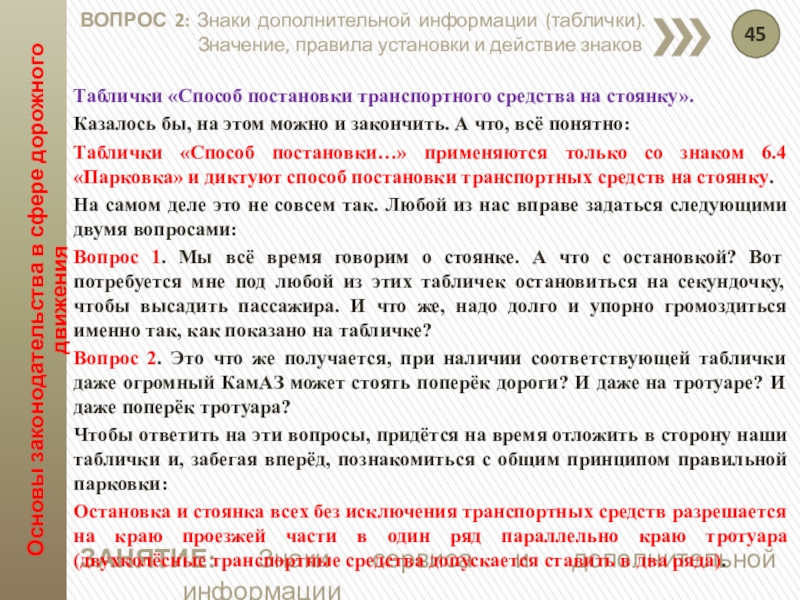

Казалось бы, на этом можно и закончить. А что, всё понятно:
Таблички «Способ постановки…» применяются только со знаком 6.4 «Парковка» и диктуют способ постановки транспортных средств на стоянку.
На самом деле это не совсем так. Любой из нас вправе задаться следующими двумя вопросами:
Вопрос 1. Мы всё время говорим о стоянке. А что с остановкой? Вот потребуется мне под любой из этих табличек остановиться на секундочку, чтобы высадить пассажира. И что же, надо долго и упорно громоздиться именно так, как показано на табличке?
Вопрос 2. Это что же получается, при наличии соответствующей таблички даже огромный КамАЗ может стоять поперёк дороги? И даже на тротуаре? И даже поперёк тротуара?
Чтобы ответить на эти вопросы, придётся на время отложить в сторону наши таблички и, забегая вперёд, познакомиться с общим принципом правильной парковки:
Остановка и стоянка всех без исключения транспортных средств разрешается на краю проезжей части в один ряд параллельно краю тротуара (двухколёсные транспортные средства допускается ставить в два ряда).

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

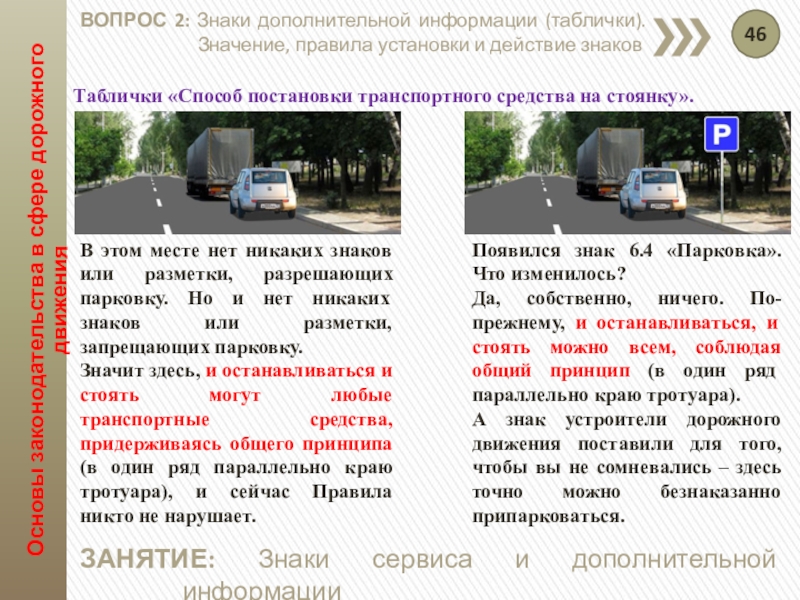

В этом месте нет никаких знаков или разметки, разрешающих парковку. Но и нет никаких знаков или разметки, запрещающих парковку.
Значит здесь, и останавливаться и стоять могут любые транспортные средства, придерживаясь общего принципа (в один ряд параллельно краю тротуара), и сейчас Правила никто не нарушает.

Появился знак 6.4 «Парковка». Что изменилось?
Да, собственно, ничего. По-прежнему, и останавливаться, и стоять можно всем, соблюдая общий принцип (в один ряд параллельно краю тротуара).
А знак устроители дорожного движения поставили для того, чтобы вы не сомневались – здесь точно можно безнаказанно припарковаться.

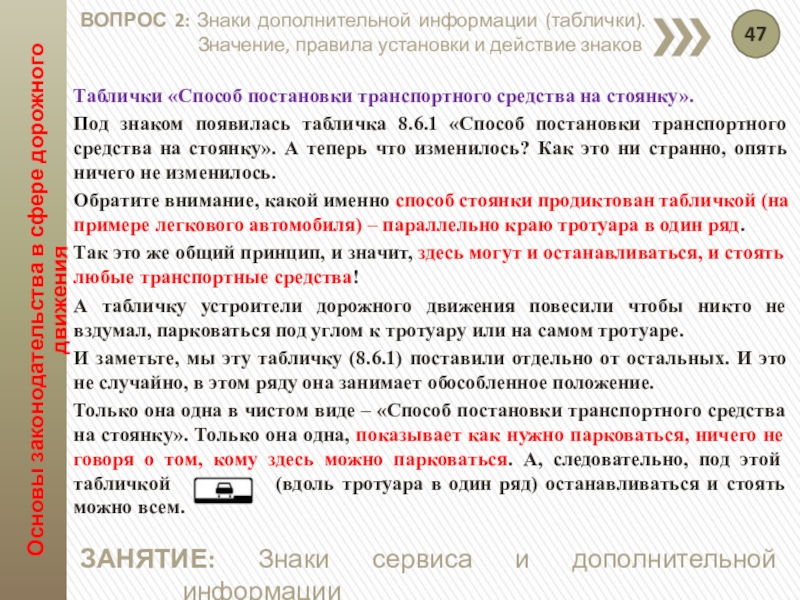

«Способ постановки транспортного средства на стоянку».
Под знаком появилась табличка 8.6.1 «Способ постановки транспортного средства на стоянку». А теперь что изменилось? Как это ни странно, опять ничего не изменилось.
Обратите внимание, какой именно способ стоянки продиктован табличкой (на примере легкового автомобиля) – параллельно краю тротуара в один ряд.
Так это же общий принцип, и значит, здесь могут и останавливаться, и стоять любые транспортные средства!
А табличку устроители дорожного движения повесили чтобы никто не вздумал, парковаться под углом к тротуару или на самом тротуаре.
И заметьте, мы эту табличку (8.6.1) поставили отдельно от остальных. И это не случайно, в этом ряду она занимает обособленное положение.
Только она одна в чистом виде – «Способ постановки транспортного средства на стоянку». Только она одна, показывает как нужно парковаться, ничего не говоря о том, кому здесь можно парковаться. А, следовательно, под этой табличкой (вдоль тротуара в один ряд) останавливаться и стоять можно всем.

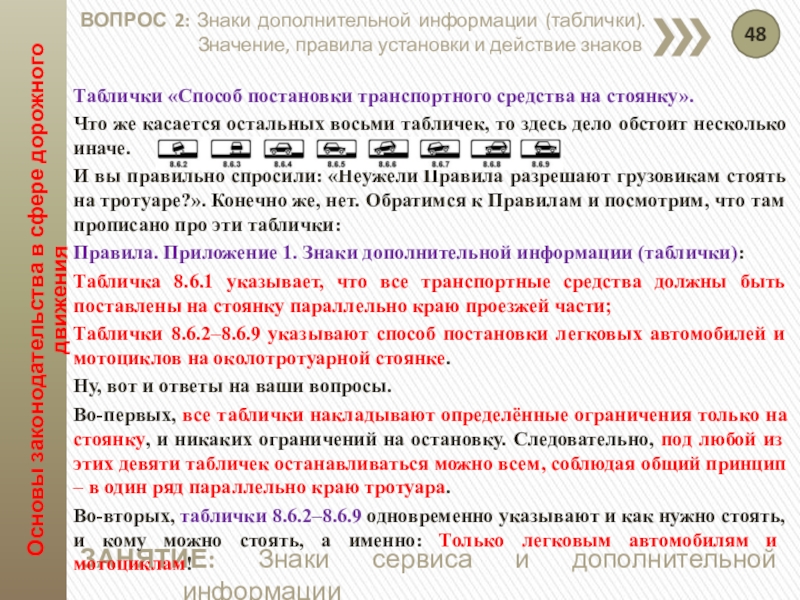

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».
Что же касается остальных восьми табличек, то здесь дело обстоит несколько иначе.
И вы правильно спросили: «Неужели Правила разрешают грузовикам стоять на тротуаре?». Конечно же, нет. Обратимся к Правилам и посмотрим, что там прописано про эти таблички:
Правила. Приложение 1. Знаки дополнительной информации (таблички):
Табличка 8.6.1 указывает, что все транспортные средства должны быть поставлены на стоянку параллельно краю проезжей части;
Таблички 8.6.2–8.6.9 указывают способ постановки легковых автомобилей и мотоциклов на околотротуарной стоянке.
Ну, вот и ответы на ваши вопросы.
Во-первых, все таблички накладывают определённые ограничения только на стоянку, и никаких ограничений на остановку. Следовательно, под любой из этих девяти табличек останавливаться можно всем, соблюдая общий принцип – в один ряд параллельно краю тротуара.
Во-вторых, таблички 8.6.2–8.6.9 одновременно указывают и как нужно стоять, и кому можно стоять, а именно: Только легковым автомобилям и мотоциклам!

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».

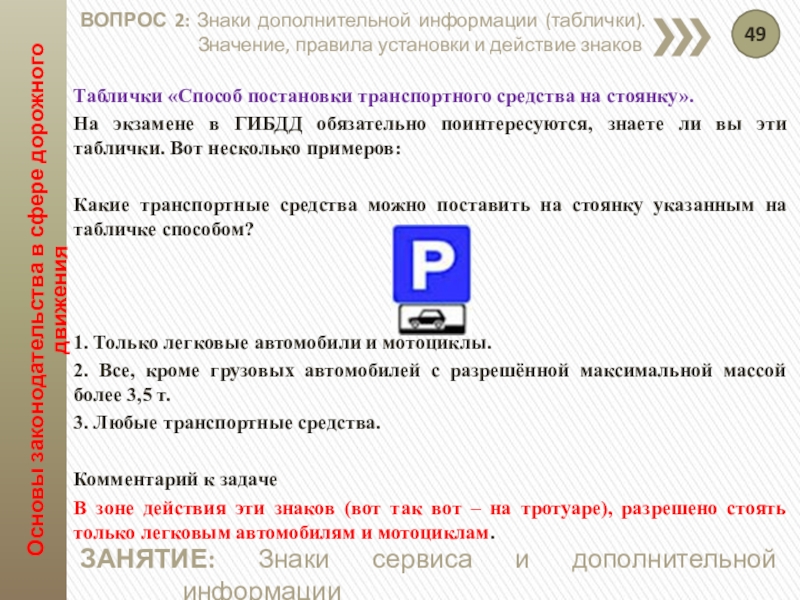

На экзамене в ГИБДД обязательно поинтересуются, знаете ли вы эти таблички. Вот несколько примеров:

Какие транспортные средства можно поставить на стоянку указанным на табличке способом?



1. Только легковые автомобили и мотоциклы.
2. Все, кроме грузовых автомобилей с разрешённой максимальной массой более 3,5 т.
3. Любые транспортные средства.

Комментарий к задаче
В зоне действия эти знаков (вот так вот – на тротуаре), разрешено стоять только легковым автомобилям и мотоциклам.

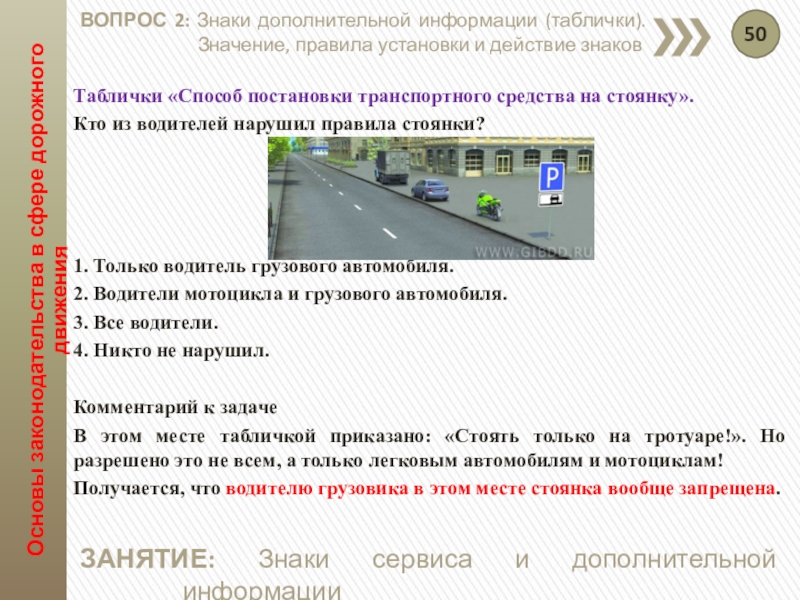

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».
Кто из водителей нарушил правила стоянки?




1. Только водитель грузового автомобиля.
2. Водители мотоцикла и грузового автомобиля.
3. Все водители.
4. Никто не нарушил.

Комментарий к задаче
В этом месте табличкой приказано: «Стоять только на тротуаре!». Но разрешено это не всем, а только легковым автомобилям и мотоциклам!
Получается, что водителю грузовика в этом месте стоянка вообще запрещена.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Способ постановки транспортного средства на стоянку».

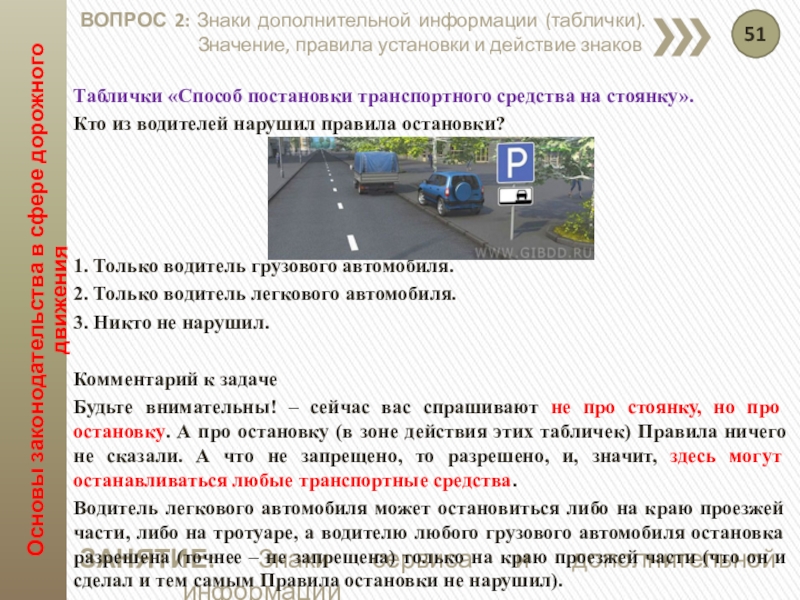

Кто из водителей нарушил правила остановки?




1. Только водитель грузового автомобиля.
2. Только водитель легкового автомобиля.
3. Никто не нарушил.

Комментарий к задаче
Будьте внимательны! – сейчас вас спрашивают не про стоянку, но про остановку. А про остановку (в зоне действия этих табличек) Правила ничего не сказали. А что не запрещено, то разрешено, и, значит, здесь могут останавливаться любые транспортные средства.
Водитель легкового автомобиля может остановиться либо на краю проезжей части, либо на тротуаре, а водителю любого грузового автомобиля остановка разрешена (точнее – не запрещена) только на краю проезжей части (что он и сделал и тем самым Правила остановки не нарушил).

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

таблички, предназначенные для применения со знаком 6.4 «Парковка».

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

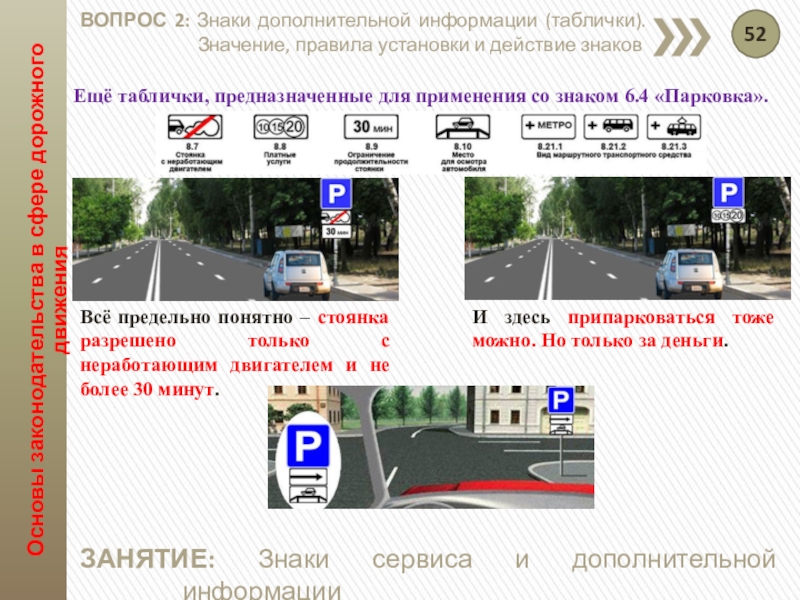

Всё предельно понятно – стоянка разрешено только с неработающим двигателем и не более 30 минут.

И здесь припарковаться тоже можно. Но только за деньги.

таблички, предназначенные для применения со знаком 6.4 «Парковка».

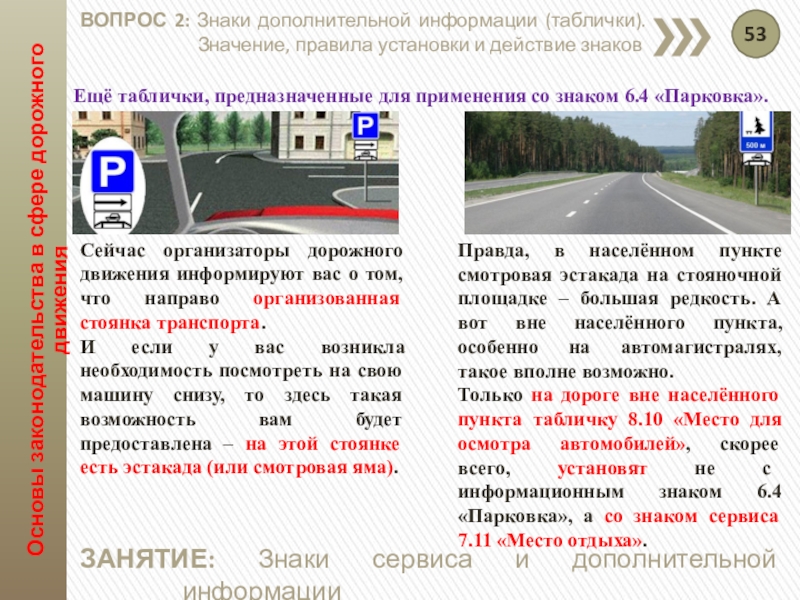

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

Сейчас организаторы дорожного движения информируют вас о том, что направо организованная стоянка транспорта.
И если у вас возникла необходимость посмотреть на свою машину снизу, то здесь такая возможность вам будет предоставлена – на этой стоянке есть эстакада (или смотровая яма).

Правда, в населённом пункте смотровая эстакада на стояночной площадке – большая редкость. А вот вне населённого пункта, особенно на автомагистралях, такое вполне возможно.
Только на дороге вне населённого пункта табличку 8.10 «Место для осмотра автомобилей», скорее всего, установят не с информационным знаком 6.4 «Парковка», а со знаком сервиса 7.11 «Место отдыха».

таблички, предназначенные для применения со знаком 6.4 «Парковка».

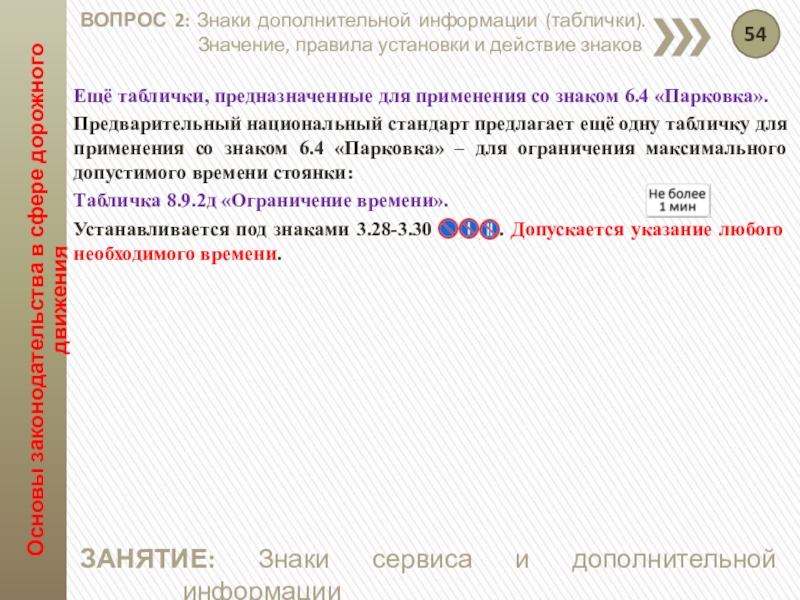

Предварительный национальный стандарт предлагает ещё одну табличку для применения со знаком 6.4 «Парковка» – для ограничения максимального допустимого времени стоянки:
Табличка 8.9.2д «Ограничение времени».
Устанавливается под знаками 3.28-3.30 . Допускается указание любого необходимого времени.

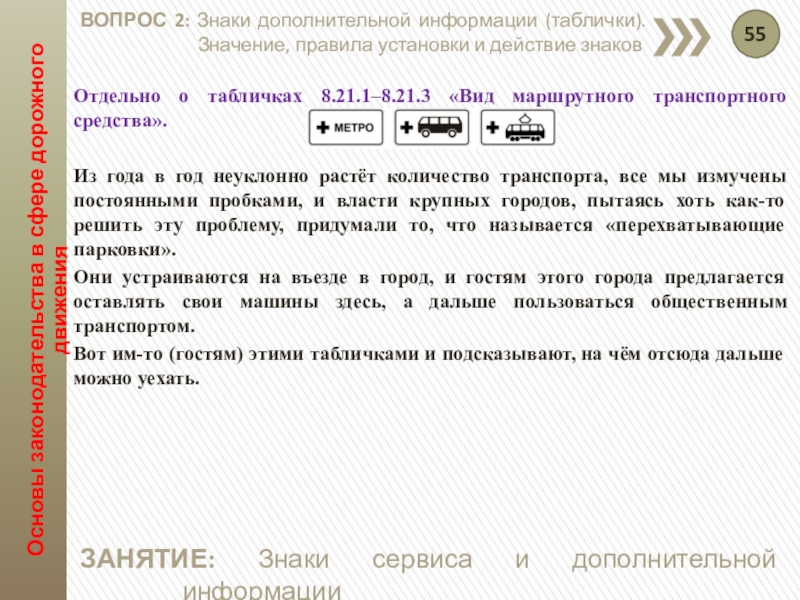

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

о табличках 8.21.1–8.21.3 «Вид маршрутного транспортного средства».

Из года в год неуклонно растёт количество транспорта, все мы измучены постоянными пробками, и власти крупных городов, пытаясь хоть как-то решить эту проблему, придумали то, что называется «перехватывающие парковки».
Они устраиваются на въезде в город, и гостям этого города предлагается оставлять свои машины здесь, а дальше пользоваться общественным транспортом.
Вот им-то (гостям) этими табличками и подсказывают, на чём отсюда дальше можно уехать.

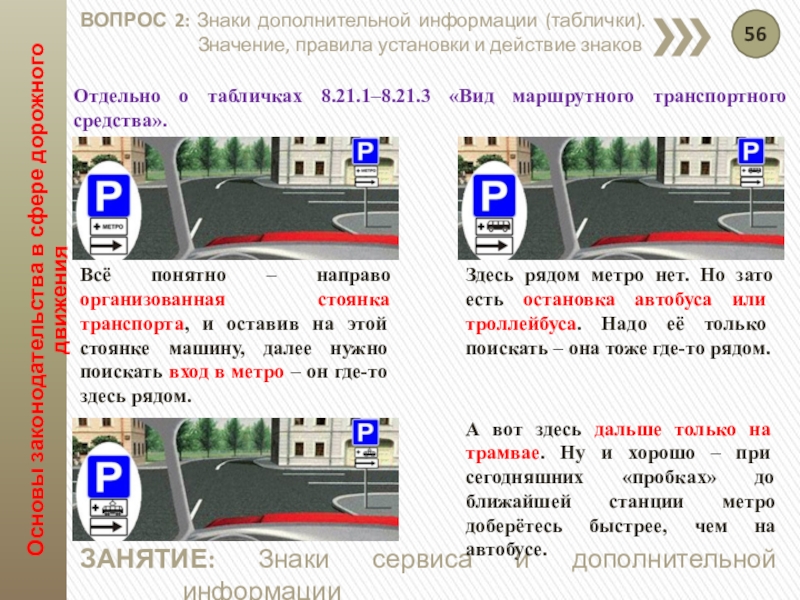

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

о табличках 8.21.1–8.21.3 «Вид маршрутного транспортного средства».

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

Всё понятно – направо организованная стоянка транспорта, и оставив на этой стоянке машину, далее нужно поискать вход в метро – он где-то здесь рядом.

Здесь рядом метро нет. Но зато есть остановка автобуса или троллейбуса. Надо её только поискать – она тоже где-то рядом.

А вот здесь дальше только на трамвае. Ну и хорошо – при сегодняшних «пробках» до ближайшей станции метро доберётесь быстрее, чем на автобусе.

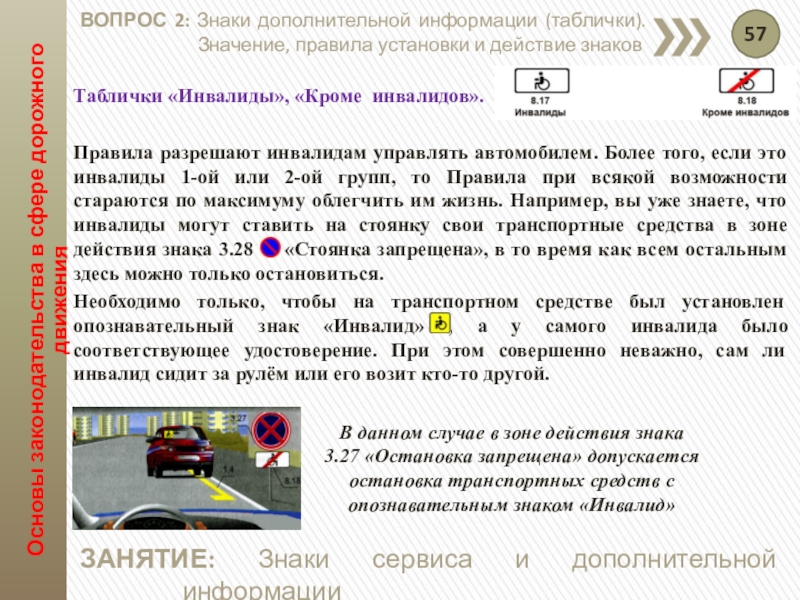

«Инвалиды», «Кроме инвалидов».

Правила разрешают инвалидам управлять автомобилем. Более того, если это инвалиды 1-ой или 2-ой групп, то Правила при всякой возможности стараются по максимуму облегчить им жизнь. Например, вы уже знаете, что инвалиды могут ставить на стоянку свои транспортные средства в зоне действия знака 3.28 «Стоянка запрещена», в то время как всем остальным здесь можно только остановиться.
Необходимо только, чтобы на транспортном средстве был установлен опознавательный знак «Инвалид» , а у самого инвалида было соответствующее удостоверение. При этом совершенно неважно, сам ли инвалид сидит за рулём или его возит кто-то другой.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

В данном случае в зоне действия знака 3.27 «Остановка запреще­на» допускается остановка транспортных средств с опознавательным знаком «Ин­валид»

«Инвалиды», «Кроме инвалидов».

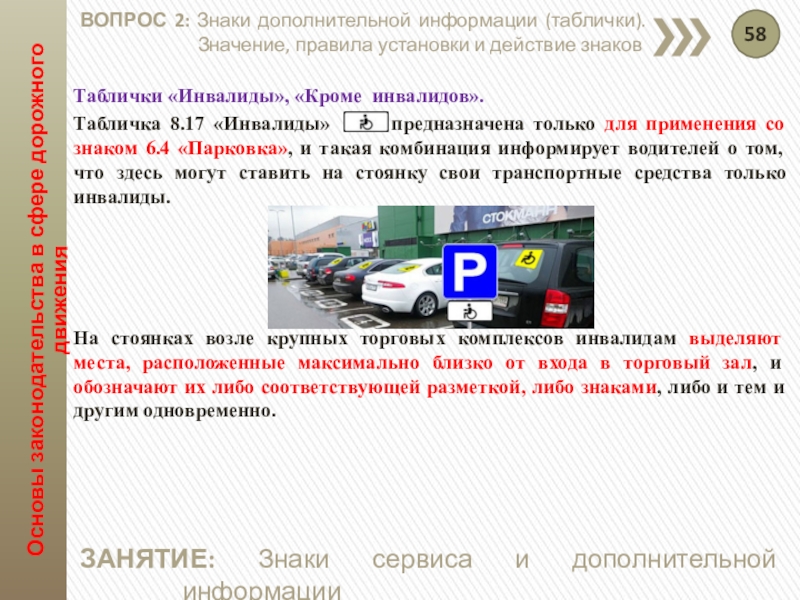

Табличка 8.17 «Инвалиды» предназначена только для применения со знаком 6.4 «Парковка», и такая комбинация информирует водителей о том, что здесь могут ставить на стоянку свои транспортные средства только инвалиды.




На стоянках возле крупных торговых комплексов инвалидам выделяют места, расположенные максимально близко от входа в торговый зал, и обозначают их либо соответствующей разметкой, либо знаками, либо и тем и другим одновременно.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Инвалиды», «Кроме инвалидов».

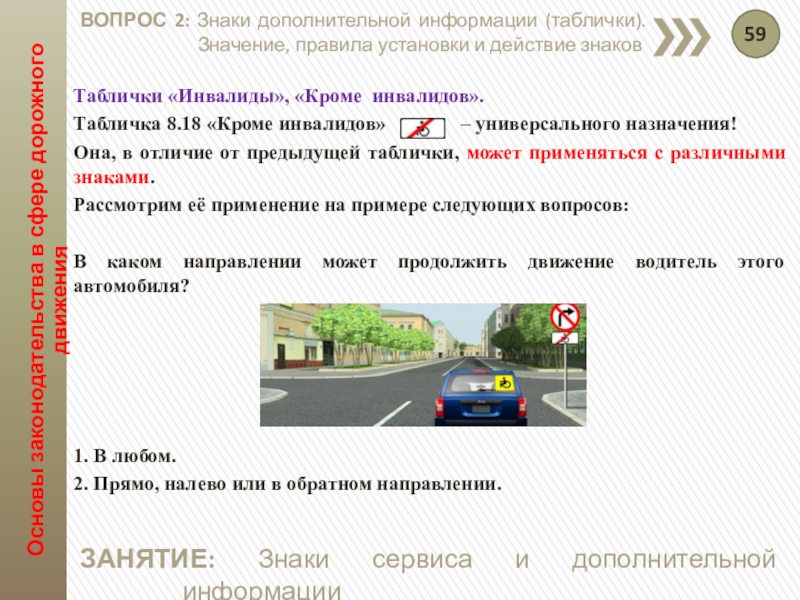

Табличка 8.18 «Кроме инвалидов» – универсального назначения!
Она, в отличие от предыдущей таблички, может применяться с различными знаками.
Рассмотрим её применение на примере следующих вопросов:

В каком направлении может продолжить движение водитель этого автомобиля?





1. В любом.
2. Прямо, налево или в обратном направлении.

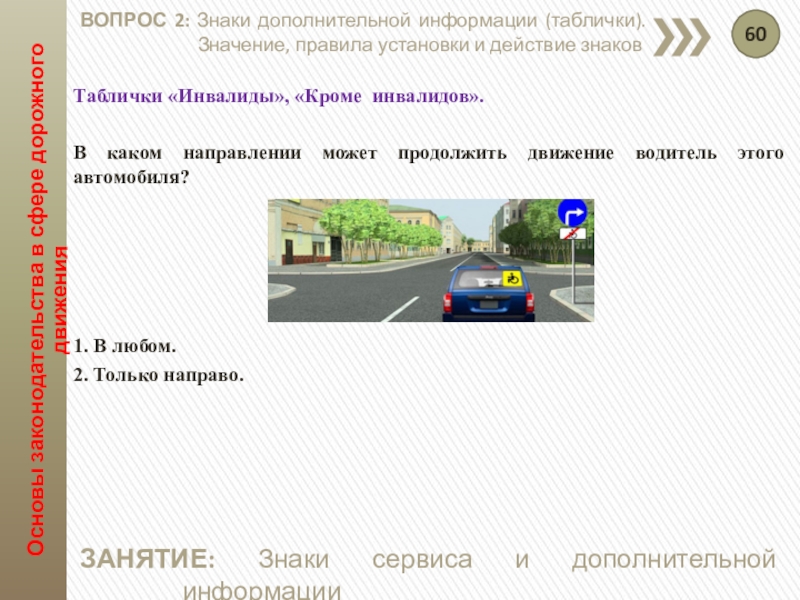

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Инвалиды», «Кроме инвалидов».

В каком направлении может продолжить движение водитель этого автомобиля?





1. В любом.
2. Только направо.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

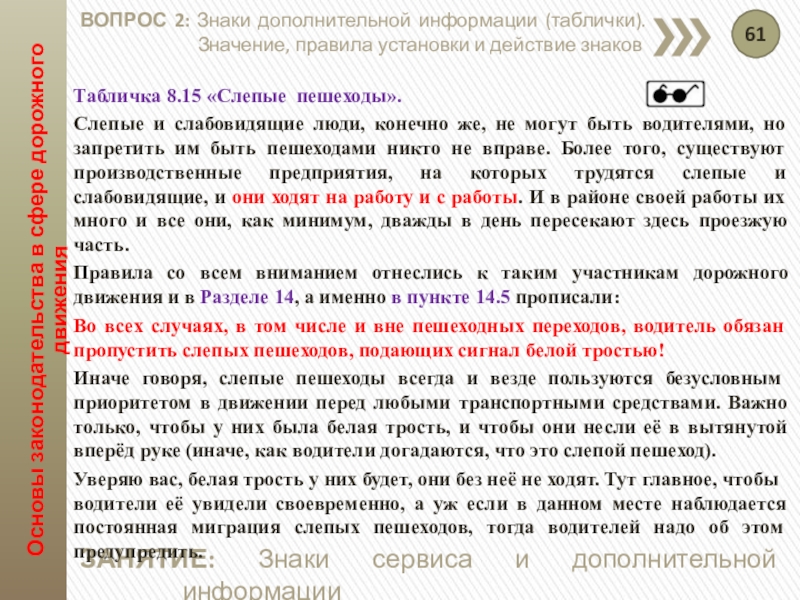

8.15 «Слепые пешеходы».
Слепые и слабовидящие люди, конечно же, не могут быть водителями, но запретить им быть пешеходами никто не вправе. Более того, существуют производственные предприятия, на которых трудятся слепые и слабовидящие, и они ходят на работу и с работы. И в районе своей работы их много и все они, как минимум, дважды в день пересекают здесь проезжую часть.
Правила со всем вниманием отнеслись к таким участникам дорожного движения и в Разделе 14, а именно в пункте 14.5 прописали:
Во всех случаях, в том числе и вне пешеходных переходов, водитель обязан пропустить слепых пешеходов, подающих сигнал белой тростью!
Иначе говоря, слепые пешеходы всегда и везде пользуются безусловным приоритетом в движении перед любыми транспортными средствами. Важно только, чтобы у них была белая трость, и чтобы они несли её в вытянутой вперёд руке (иначе, как водители догадаются, что это слепой пешеход).
Уверяю вас, белая трость у них будет, они без неё не ходят. Тут главное, чтобы водители её увидели своевременно, а уж если в данном месте наблюдается постоянная миграция слепых пешеходов, тогда водителей надо об этом предупредить.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

8.15 «Слепые пешеходы».

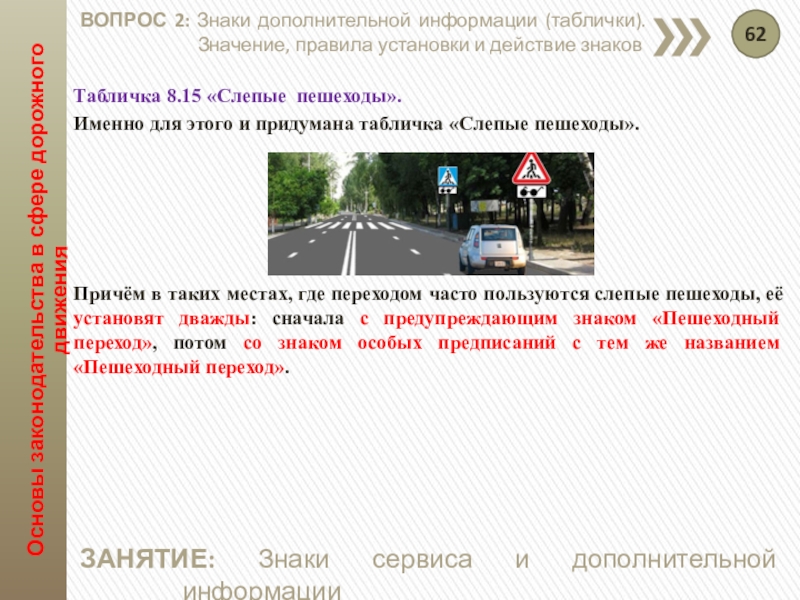

Именно для этого и придумана табличка «Слепые пешеходы».





Причём в таких местах, где переходом часто пользуются слепые пешеходы, её установят дважды: сначала с предупреждающим знаком «Пешеходный переход», потом со знаком особых предписаний с тем же названием «Пешеходный переход».

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Ограничение максимальной разрешённой массы», «Опасная обочина», «Влажное покрытие».

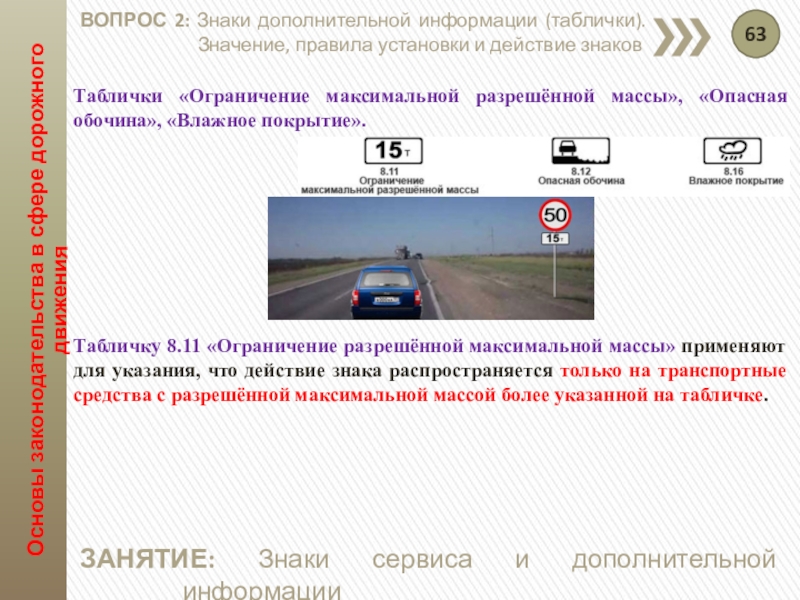

Табличку 8.11 «Ограничение разрешённой максимальной массы» применяют для указания, что действие знака распространяется только на транспортные средства с разрешённой максимальной массой более указанной на табличке.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Ограничение максимальной разрешённой массы», «Опасная обочина», «Влажное покрытие».




Табличку 8.12 «Опасная обочина» применяют со знаком 1.25 «Дорожные работы», если ремонтные работы ведутся на обочине или обочина используется для складирования строительных материалов или размещения техники.




Табличку 8.16 «Влажное покрытие» применяют со знаками 1.15, 3.20, 3.22, 3.24 для указания, что действие знака распространяется только на период времени, когда покрытие проезжей части влажное.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

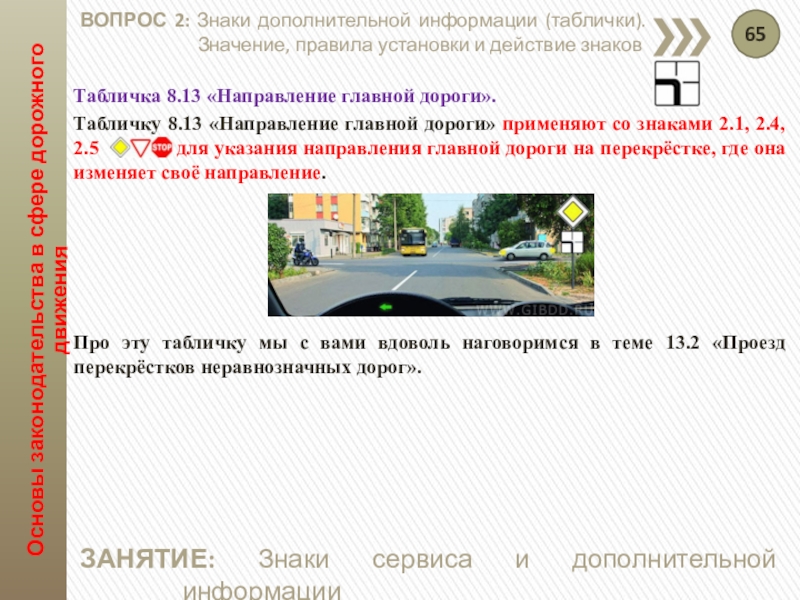

8.13 «Направление главной дороги».
Табличку 8.13 «Направление главной дороги» применяют со знаками 2.1, 2.4, 2.5 для указания направления главной дороги на перекрёстке, где она изменяет своё направление.





Про эту табличку мы с вами вдоволь наговоримся в теме 13.2 «Проезд перекрёстков неравнозначных дорог».

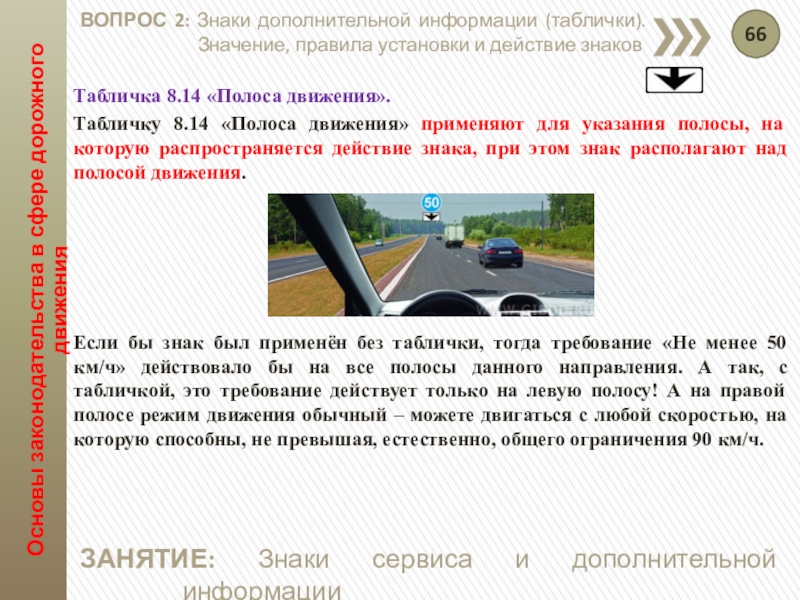

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

8.14 «Полоса движения».
Табличку 8.14 «Полоса движения» применяют для указания полосы, на которую распространяется действие знака, при этом знак располагают над полосой движения.





Если бы знак был применён без таблички, тогда требование «Не менее 50 км/ч» действовало бы на все полосы данного направления. А так, с табличкой, это требование действует только на левую полосу! А на правой полосе режим движения обычный – можете двигаться с любой скоростью, на которую способны, не превышая, естественно, общего ограничения 90 км/ч.

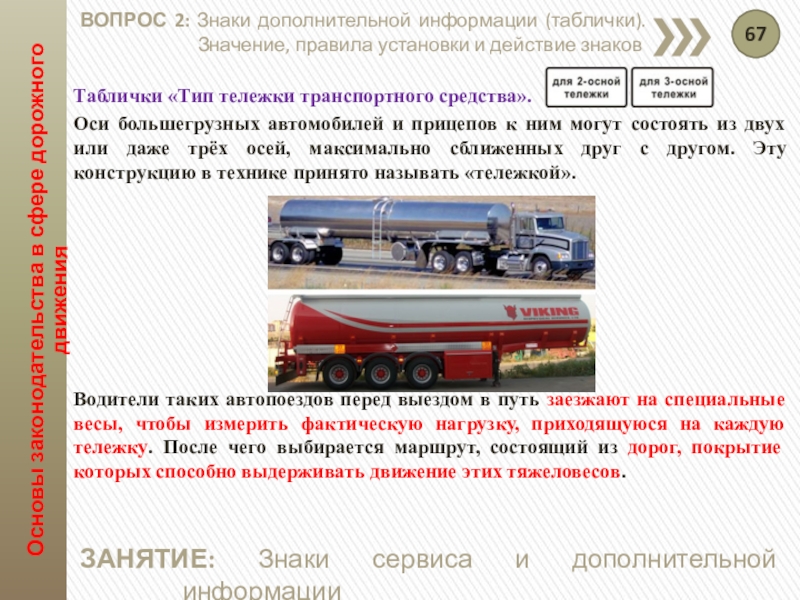

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Тип тележки транспортного средства».
Оси большегрузных автомобилей и прицепов к ним могут состоять из двух или даже трёх осей, максимально сближенных друг с другом. Эту конструкцию в технике принято называть «тележкой».







Водители таких автопоездов перед выездом в путь заезжают на специальные весы, чтобы измерить фактическую нагрузку, приходящуюся на каждую тележку. После чего выбирается маршрут, состоящий из дорог, покрытие которых способно выдерживать движение этих тяжеловесов.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

«Тип тележки транспортного средства».

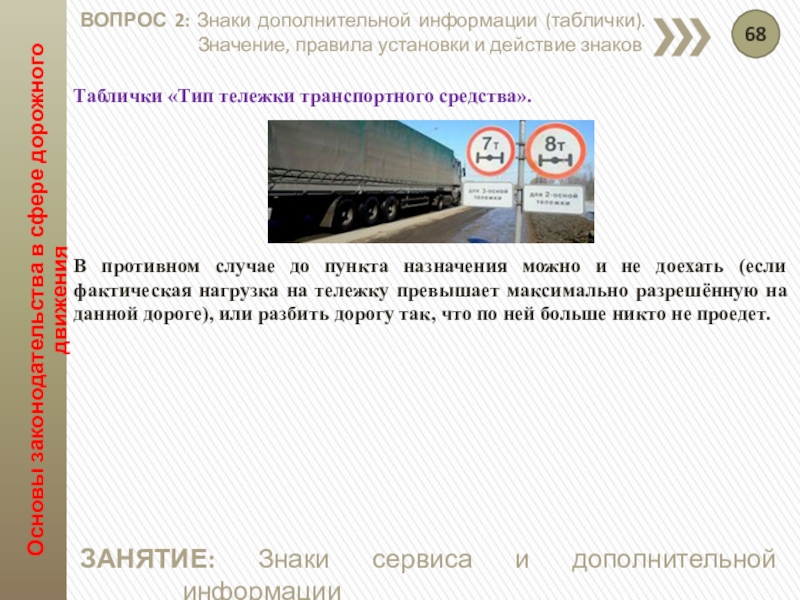

В противном случае до пункта назначения можно и не доехать (если фактическая нагрузка на тележку превышает максимально разрешённую на данной дороге), или разбить дорогу так, что по ней больше никто не проедет.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

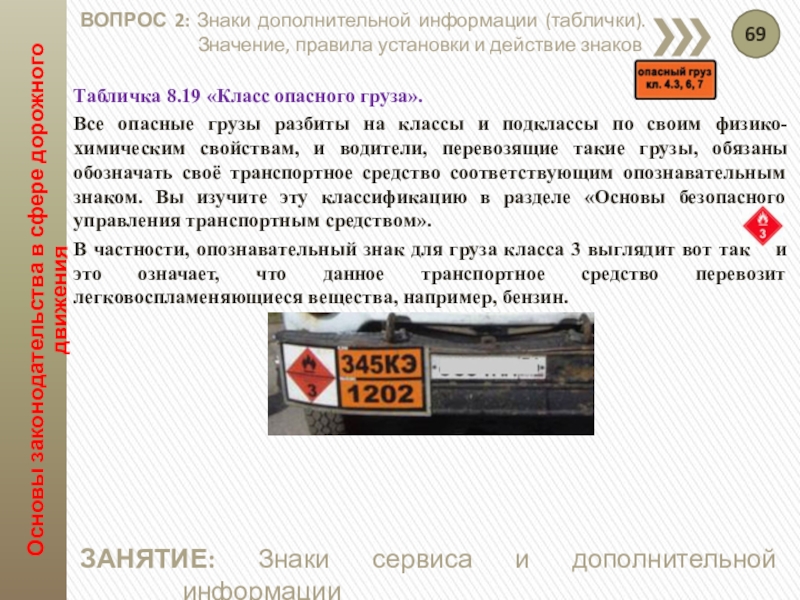

8.19 «Класс опасного груза».
Все опасные грузы разбиты на классы и подклассы по своим физико-химическим свойствам, и водители, перевозящие такие грузы, обязаны обозначать своё транспортное средство соответствующим опознавательным знаком. Вы изучите эту классификацию в разделе «Основы безопасного управления транспортным средством».
В частности, опознавательный знак для груза класса 3 выглядит вот так и это означает, что данное транспортное средство перевозит легковоспламеняющиеся вещества, например, бензин.

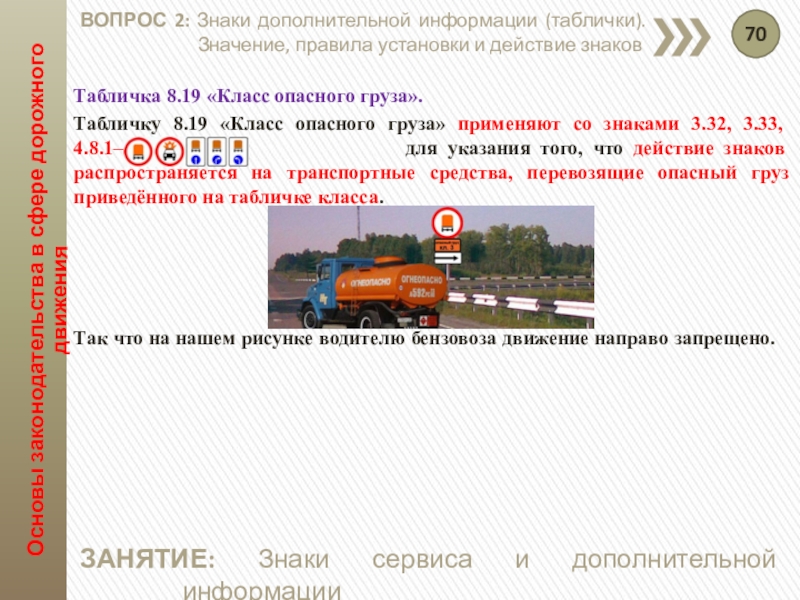

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

8.19 «Класс опасного груза».
Табличку 8.19 «Класс опасного груза» применяют со знаками 3.32, 3.33, 4.8.1–4.8.3 для указания того, что действие знаков распространяется на транспортные средства, перевозящие опасный груз приведённого на табличке класса.




Так что на нашем рисунке водителю бензовоза движение направо запрещено.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

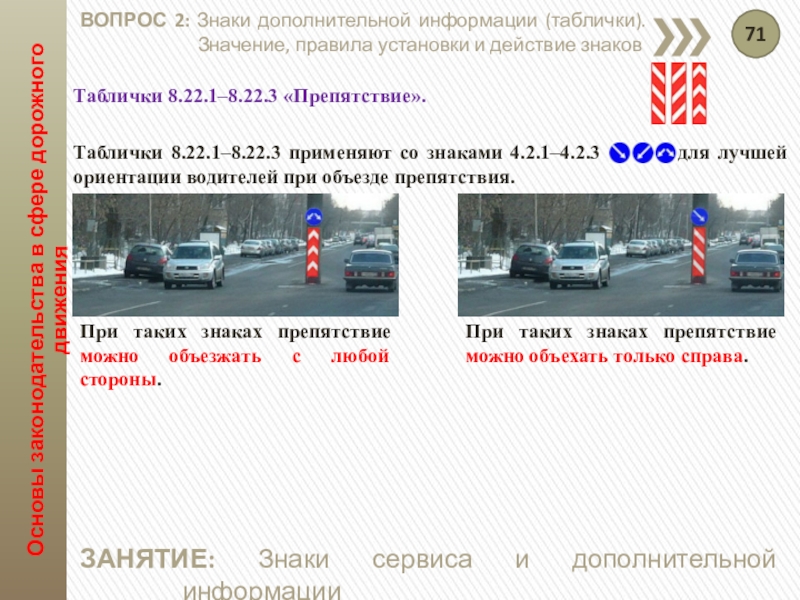

8.22.1–8.22.3 «Препятствие».

Таблички 8.22.1–8.22.3 применяют со знаками 4.2.1–4.2.3 для лучшей ориентации водителей при объезде препятствия.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

При таких знаках препятствие можно объезжать с любой стороны.

При таких знаках препятствие можно объехать только справа.

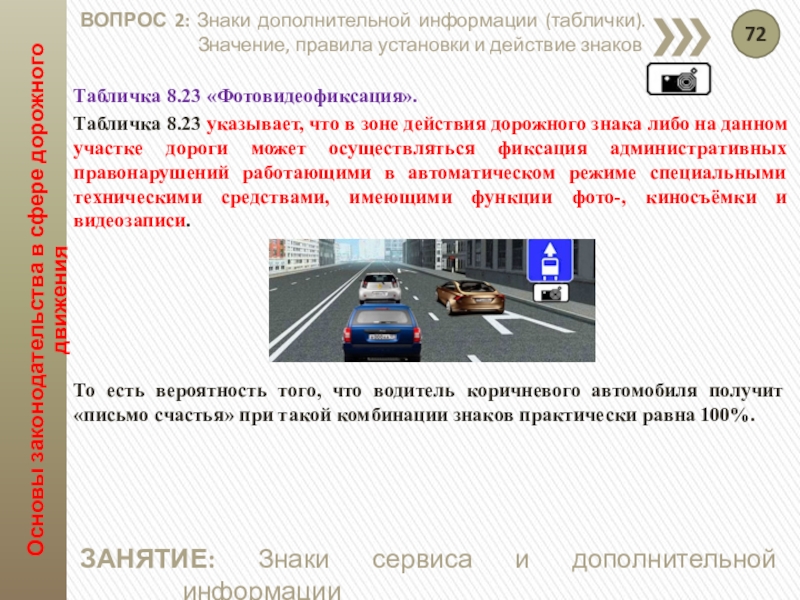

8.23 «Фотовидеофиксация».
Табличка 8.23 указывает, что в зоне действия дорожного знака либо на данном участке дороги может осуществляться фиксация административных правонарушений работающими в автоматическом режиме специальными техническими средствами, имеющими функции фото-, киносъёмки и видеозаписи.





То есть вероятность того, что водитель коричневого автомобиля получит «письмо счастья» при такой комбинации знаков практически равна 100%.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

8.23 «Фотовидеофиксация».

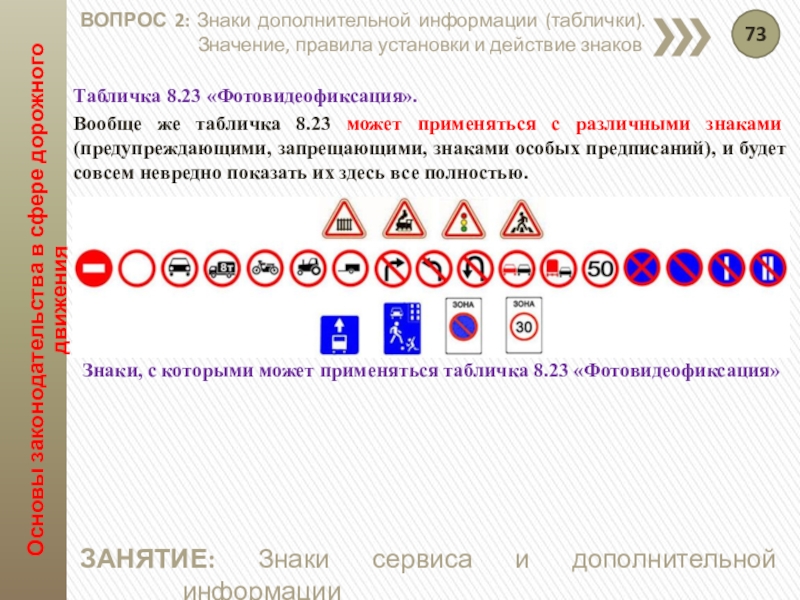

Вообще же табличка 8.23 может применяться с различными знаками (предупреждающими, запрещающими, знаками особых предписаний), и будет совсем невредно показать их здесь все полностью.






Знаки, с которыми может применяться табличка 8.23 «Фотовидеофиксация»

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

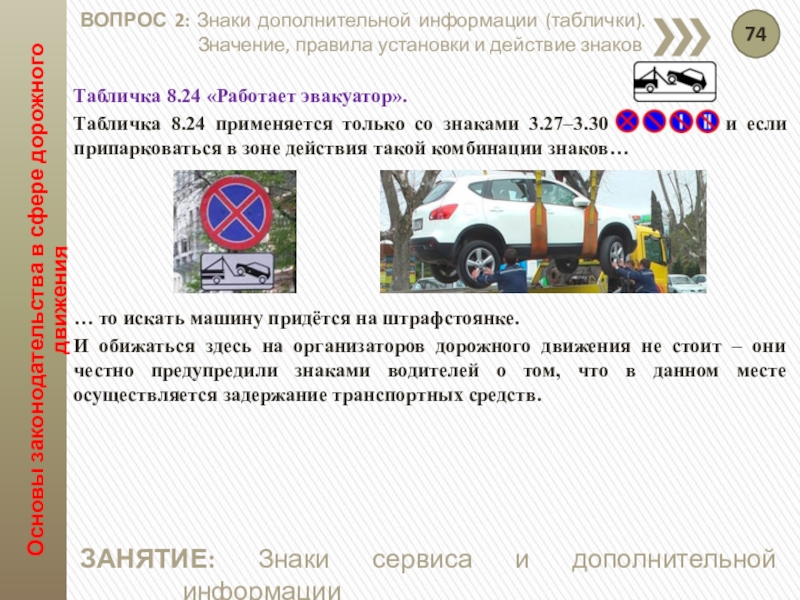

8.24 «Работает эвакуатор».
Табличка 8.24 применяется только со знаками 3.27–3.30 и если припарковаться в зоне действия такой комбинации знаков…





… то искать машину придётся на штрафстоянке.
И обижаться здесь на организаторов дорожного движения не стоит – они честно предупредили знаками водителей о том, что в данном месте осуществляется задержание транспортных средств.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

8.25 «Экологический класс транспортного средства».
Указывает, что действие знаков 3.3–3.5, 3.18.1, 3.18.2 и 4.1.1–4.1.6 распространяется на механические транспортные средства:

- экологический класс которых, указанный в регистрационных документах на эти транспортные средства, ниже экологического класса, указанного на табличке;
- экологический класс которых не указан в регистрационных документах на эти транспортные средства (Данный абзац вступает в силу с 1 июля 2021).
Указывает, что действие знаков 5.29 и 6.4 распространяется на механические транспортные средства:

- экологический класс которых, указанный в регистрационных документах на эти транспортные средства, соответствует экологическому классу, указанному на табличке, либо выше экологического класса, указанного на табличке;
- экологический класс которых не указан в регистрационных документах на эти транспортные средства (Данный абзац вступает в силу с 1 июля 2021).

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

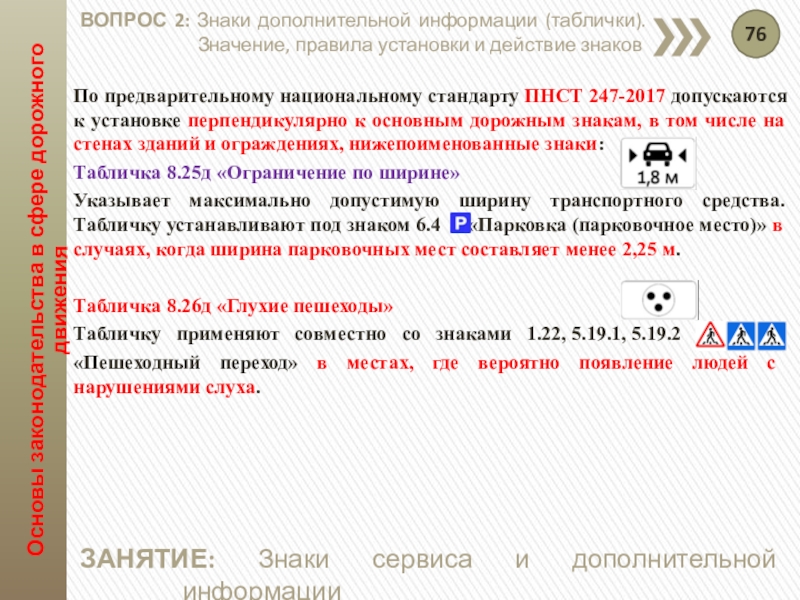

предварительному национальному стандарту ПНСТ 247-2017 допускаются к установке перпендикулярно к основным дорожным знакам, в том числе на стенах зданий и ограждениях, нижепоименованные знаки:
Табличка 8.25д «Ограничение по ширине»
Указывает максимально допустимую ширину транспортного средства. Табличку устанавливают под знаком 6.4 «Парковка (парковочное место)» в случаях, когда ширина парковочных мест составляет менее 2,25 м.

Табличка 8.26д «Глухие пешеходы»
Табличку применяют совместно со знаками 1.22, 5.19.1, 5.19.2
«Пешеходный переход» в местах, где вероятно появление людей с нарушениями слуха.

ВОПРОС 2: Знаки дополнительной информации (таблички). Значение, правила установки и действие знаков

4: Решение ситуационных задач

Каким транспортным средствам разрешается продолжить движение только направо?






Только транспортным средствам, перевозящим груз массой более 10 т.
Только транспортным средствам с фактической массой более 10 т.
Транспортным средствам с разрешённой максимальной массой более 10 т.

Правильный ответ – 3

Табличка 8.11 «Ограничение разрешённой максимальной массы» указывает, что действие знака распространяется на транспортные средства с разрешённой массой более 10 т, которые и должны повернуть направо.

её характеристики

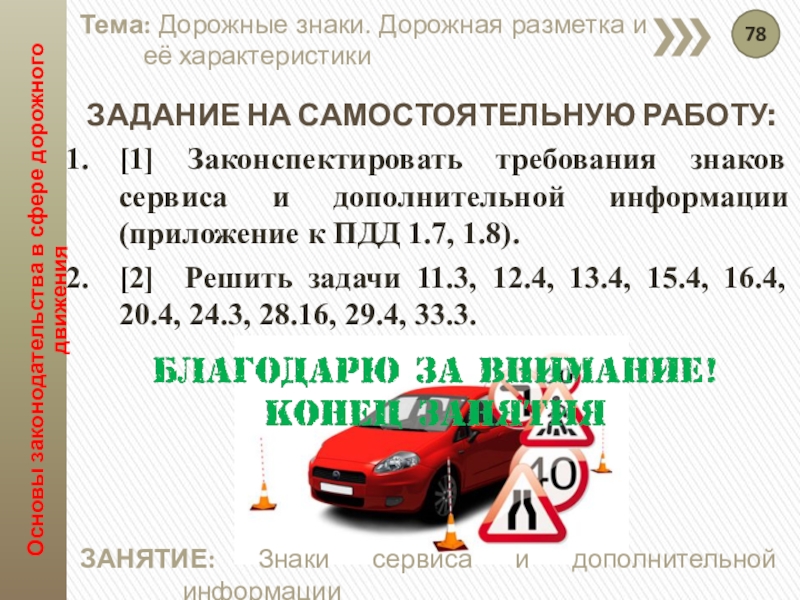

ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ РАБОТУ:
[1] Законспектировать требования знаков сервиса и дополнительной информации (приложение к ПДД 1.7, 1.8).
[2] Решить задачи 11.3, 12.4, 13.4, 15.4, 16.4, 20.4, 24.3, 28.16, 29.4, 33.3.

ЗАНЯТИЕ: Знаки сервиса и дополнительной информации
