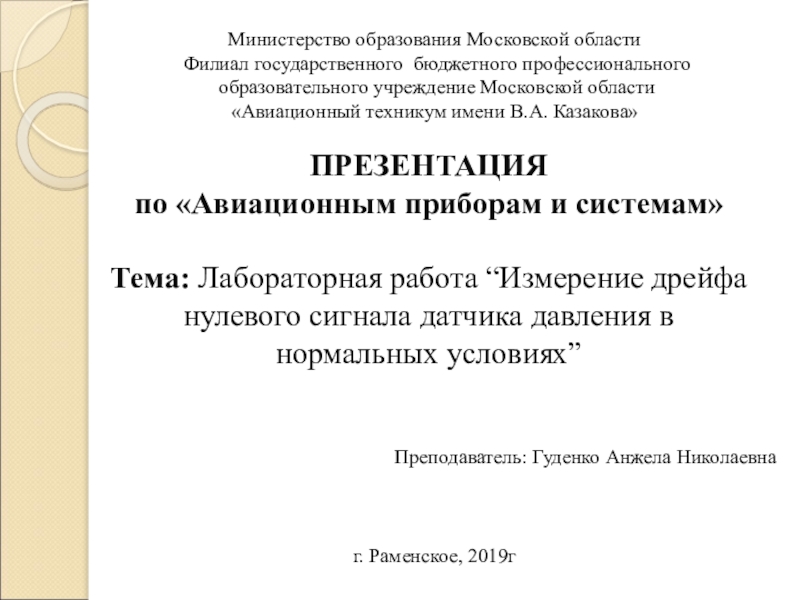

Презентация, доклад по Авиационным приборам и системам Тема: Лабораторная работа “Измерение дрейфа нулевого сигнала датчика давления в нормальных условиях”

датчика давления в нормальных условиях”

Министерство образования Московской области
Филиал государственного бюджетного профессионального
образовательного учреждение Московской области
«Авиационный техникум имени В.А. Казакова»

Преподаватель: Гуденко Анжела Николаевна

г. Раменское, 2019г

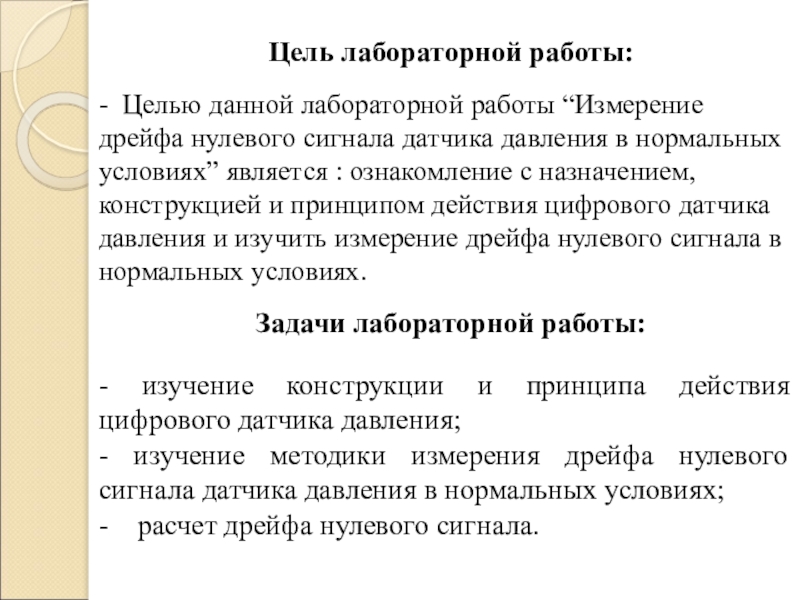

датчика давления в нормальных условиях” является : ознакомление с назначением, конструкцией и принципом действия цифрового датчика давления и изучить измерение дрейфа нулевого сигнала в нормальных условиях.

Задачи лабораторной работы:

- изучение конструкции и принципа действия цифрового датчика давления;
- изучение методики измерения дрейфа нулевого сигнала датчика давления в нормальных условиях;
- расчет дрейфа нулевого сигнала.

и газообразных путем выдачи электрического сигнала, пропорционального измеряемому давлению. Датчики могут применяться в любой отрасли, где необходимо измерять давление.
Датчики давления конструктивно состоят из ЧЭ, воспринимающего давление и преобразователей, собранных в корпус.
К важнейшим техническим характеристикам датчиков давления относятся рабочий диапазон измерения, чувствительность к измеряемому давлению, выходное напряжение.

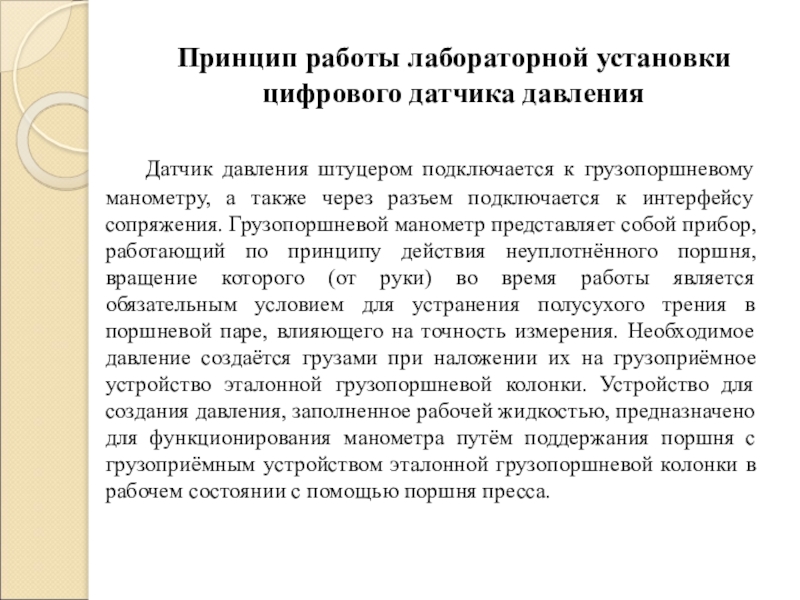

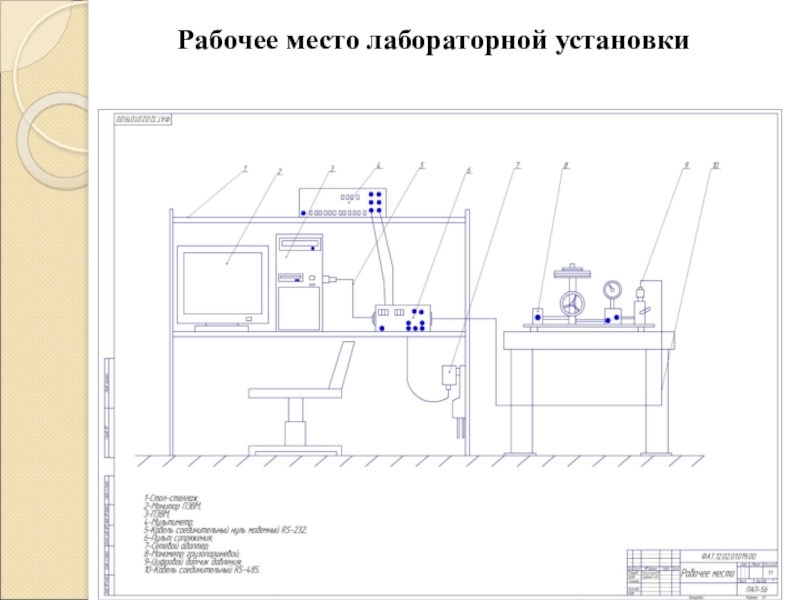

грузопоршневому манометру, а также через разъем подключается к интерфейсу сопряжения. Грузопоршневой манометр представляет собой прибор, работающий по принципу действия неуплотнённого поршня, вращение которого (от руки) во время работы является обязательным условием для устранения полусухого трения в поршневой паре, влияющего на точность измерения. Необходимое давление создаётся грузами при наложении их на грузоприёмное устройство эталонной грузопоршневой колонки. Устройство для создания давления, заполненное рабочей жидкостью, предназначено для функционирования манометра путём поддержания поршня с грузоприёмным устройством эталонной грузопоршневой колонки в рабочем состоянии с помощью поршня пресса.

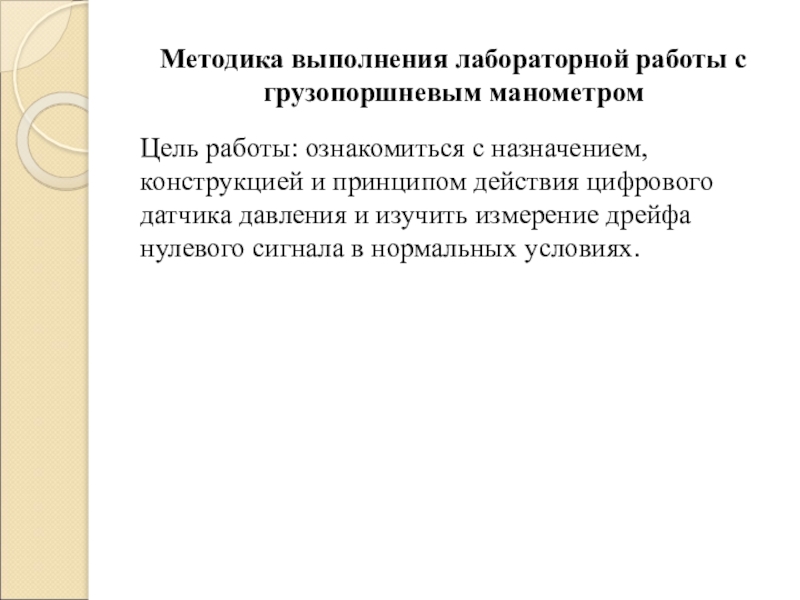

конструкцией и принципом действия цифрового датчика давления и изучить измерение дрейфа нулевого сигнала в нормальных условиях.

коэффициент

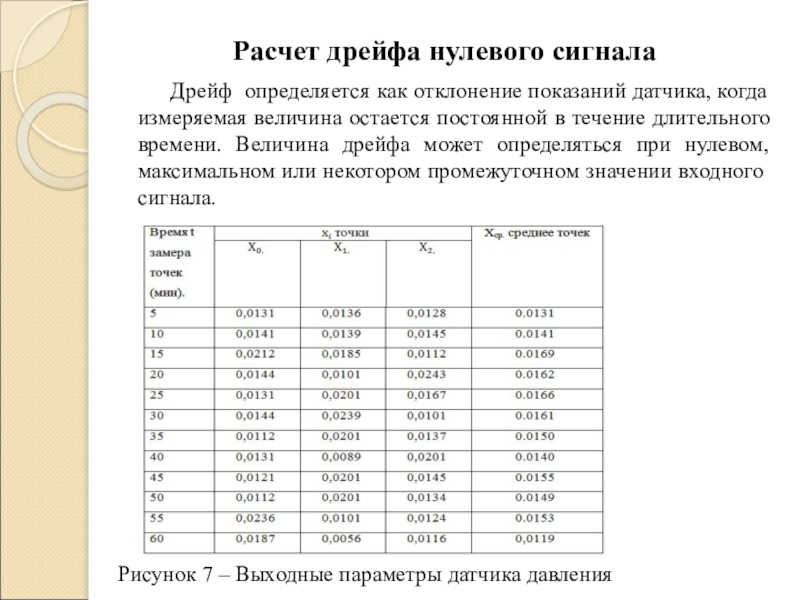

величина остается постоянной в течение длительного времени. Величина дрейфа может определяться при нулевом, максимальном или некотором промежуточном значении входного сигнала.

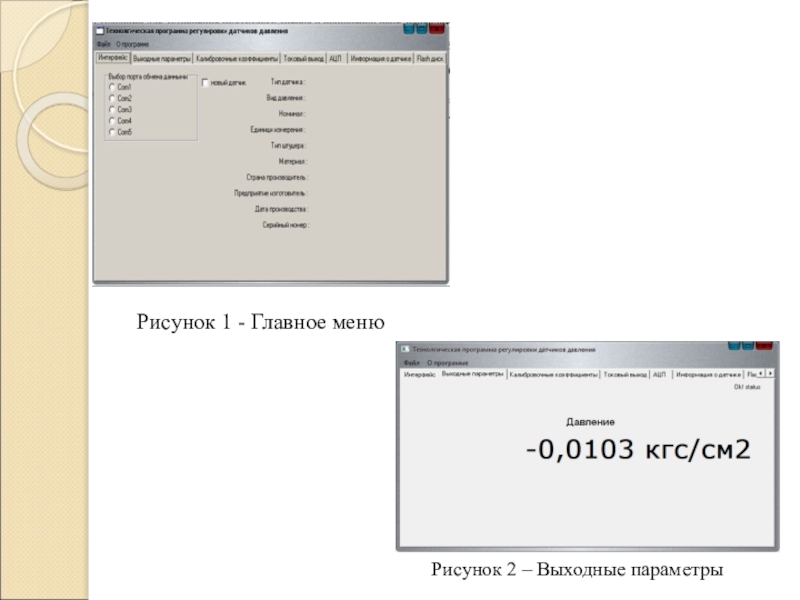

Рисунок 7 – Выходные параметры датчика давления

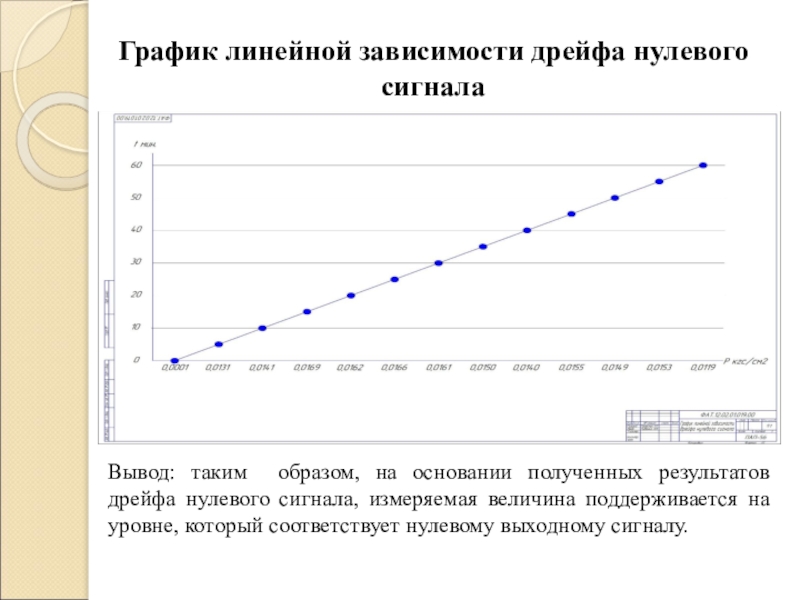

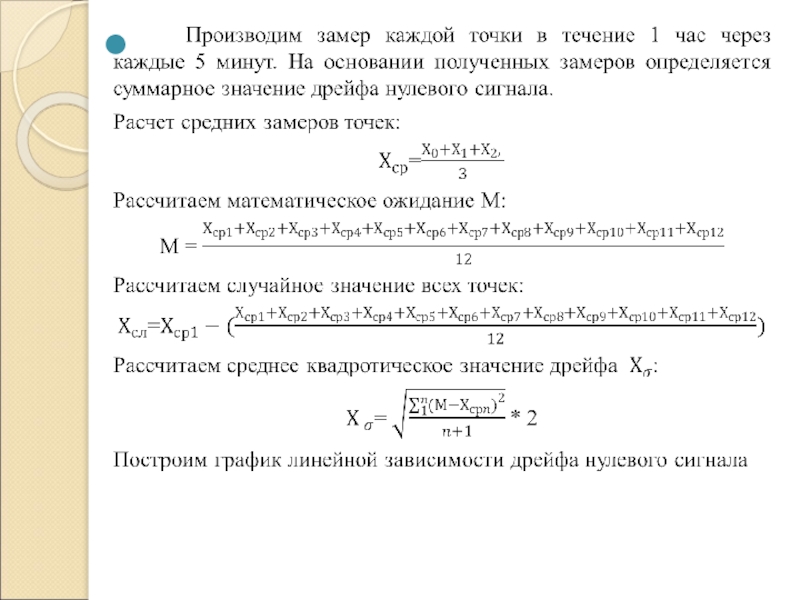

полученных результатов дрейфа нулевого сигнала, измеряемая величина поддерживается на уровне, который соответствует нулевому выходному сигналу.

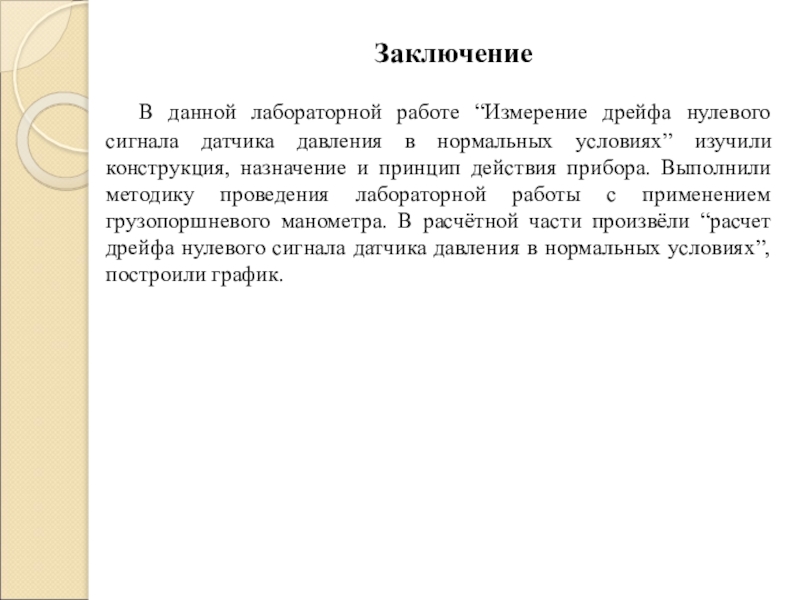

нормальных условиях” изучили конструкция, назначение и принцип действия прибора. Выполнили методику проведения лабораторной работы с применением грузопоршневого манометра. В расчётной части произвёли “расчет дрейфа нулевого сигнала датчика давления в нормальных условиях”, построили график.

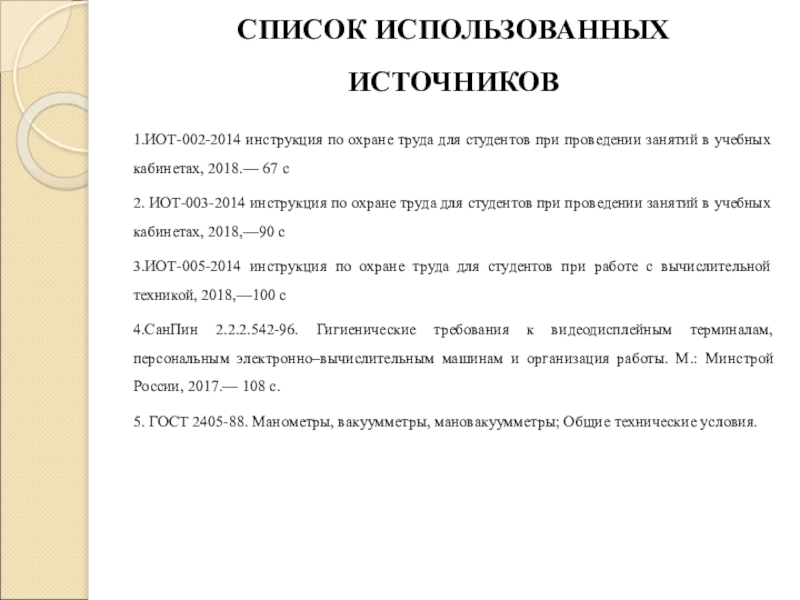

занятий в учебных кабинетах, 2018.— 67 c
2. ИОТ-003-2014 инструкция по охране труда для студентов при проведении занятий в учебных кабинетах, 2018,—90 с
3.ИОТ-005-2014 инструкция по охране труда для студентов при работе с вычислительной техникой, 2018,—100 с
4.СанПин 2.2.2.542-96. Гигиенические требования к видеодисплейным терминалам, персональным электронно–вычислительным машинам и организация работы. М.: Минстрой России, 2017.— 108 c.
5. ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры; Общие технические условия.
