Презентация, доклад ПМ.03 УЧАСТИЕ В ОРГАНИЗАЦИИ РАБОТ ПО СТРОИТЕЛЬСТВУ АВТОМОБИЛЬНЫХ ДОРОГ МДК 03.04 УЧАСТИЕ В ЭКСПЛУАТАЦИИ, РЕМОНТЕ, РЕКОНСТРУКЦИИ ИНЖЕНЕРНЫХ СООРУЖЕНИЙ ТЕМА: Содержание и обследование водопропускных труб

АВТОМОБИЛЬНЫХ ДОРОГ

МДК 03.04 УЧАСТИЕ В ЭКСПЛУАТАЦИИ, РЕМОНТЕ, РЕКОНСТРУКЦИИ ИНЖЕНЕРНЫХ СООРУЖЕНИЙ

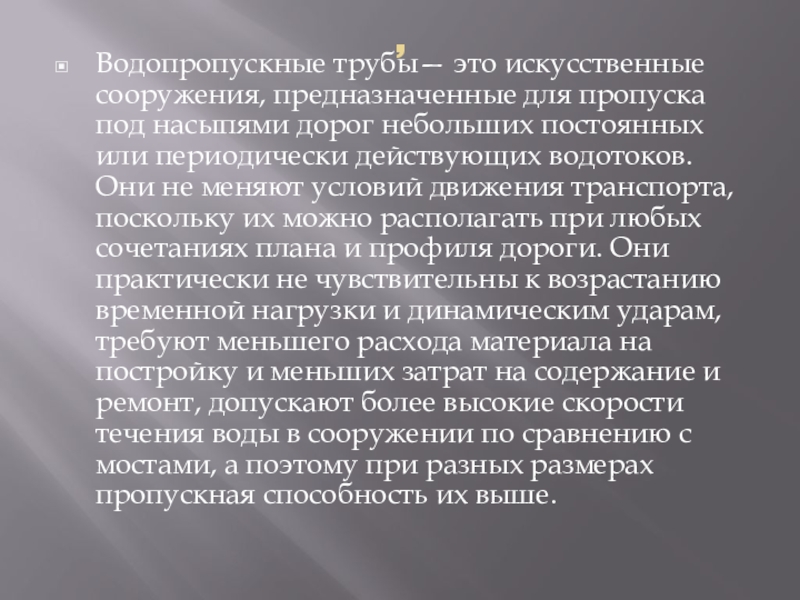

небольших постоянных или периодически действующих водотоков. Они не меняют условий движения транспорта, поскольку их можно располагать при любых сочетаниях плана и профиля дороги. Они практически не чувствительны к возрастанию временной нагрузки и динамическим ударам, требуют меньшего расхода материала на постройку и меньших затрат на содержание и ремонт, допускают более высокие скорости течения воды в сооружении по сравнению с мостами, а поэтому при разных размерах пропускная способность их выше.

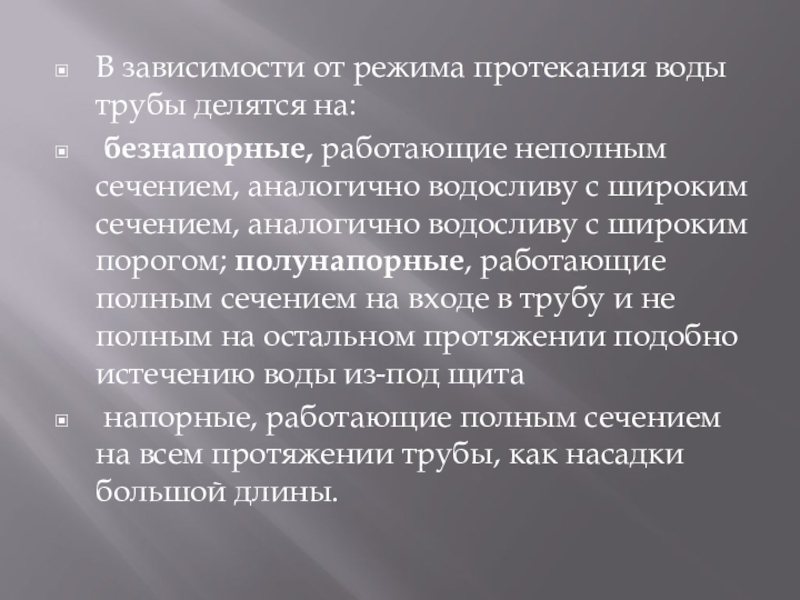

неполным сечением, аналогично водосливу с широким сечением, аналогично водосливу с широким порогом; полунапорные, работающие полным сечением на входе в трубу и не полным на остальном протяжении подобно истечению воды из-под щита
напорные, работающие полным сечением на всем протяжении трубы, как насадки большой длины.

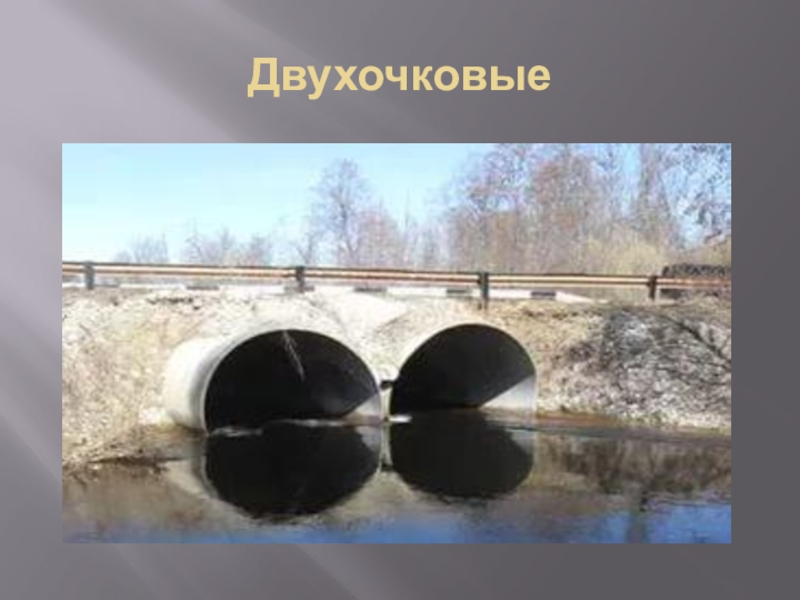

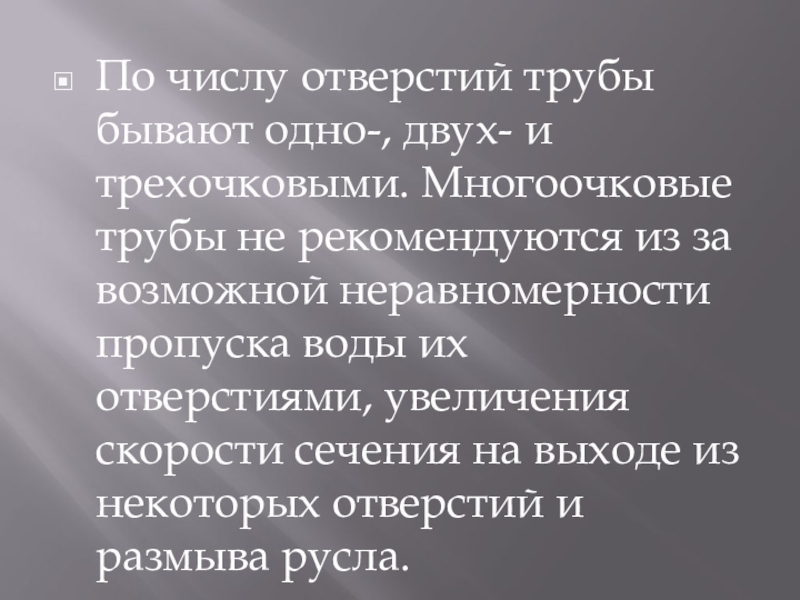

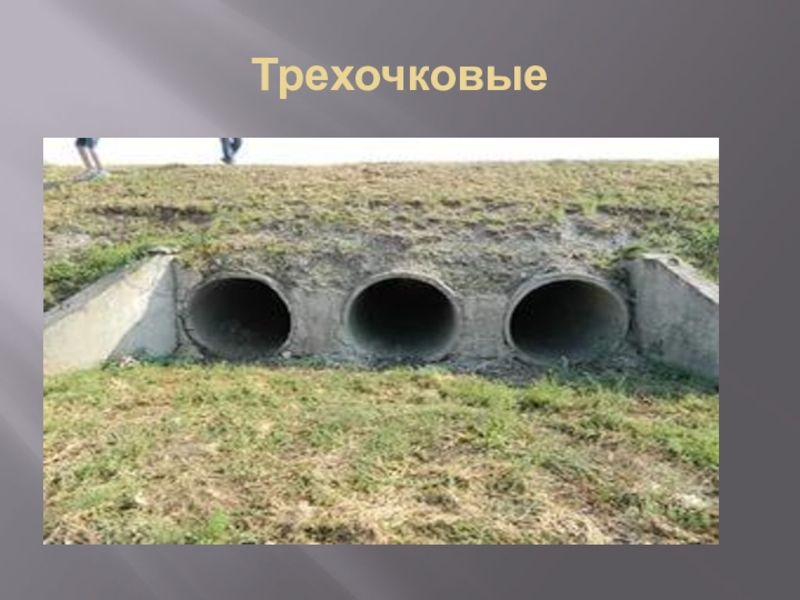

не рекомендуются из за возможной неравномерности пропуска воды их отверстиями, увеличения скорости сечения на выходе из некоторых отверстий и размыва русла.

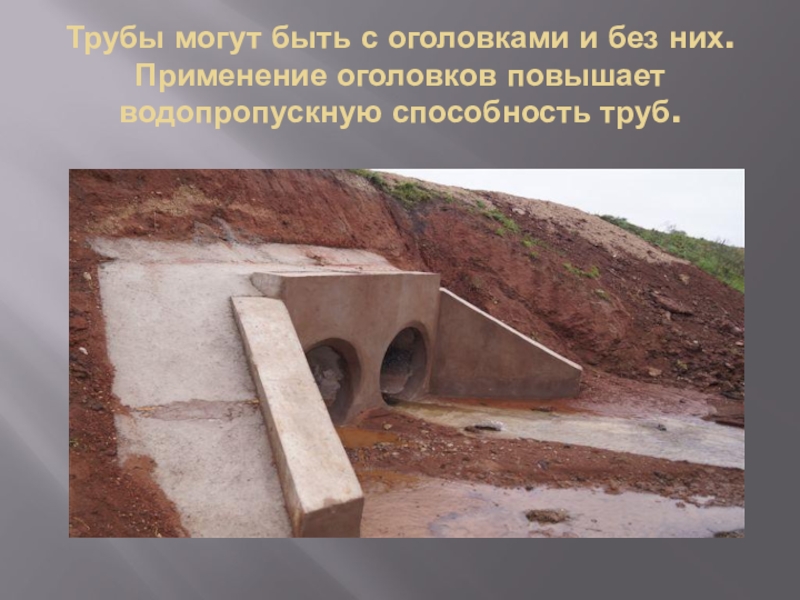

водопропускную способность труб.

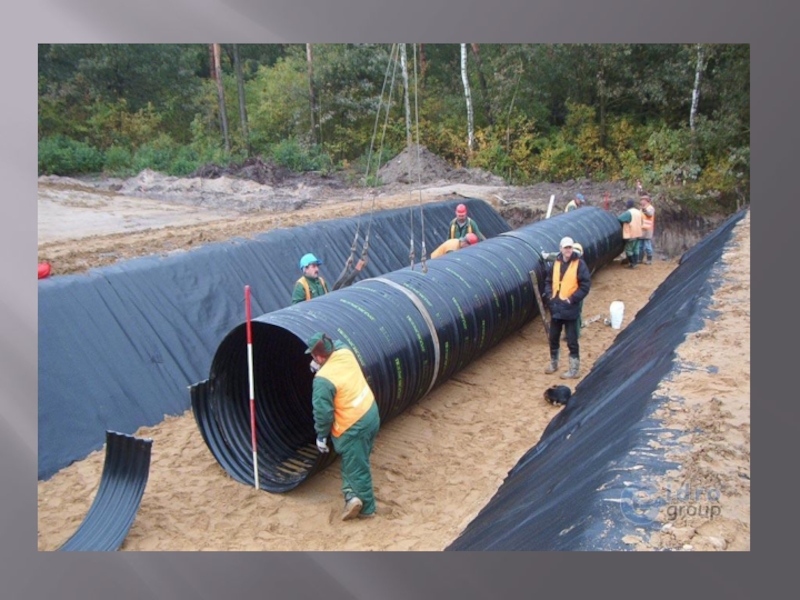

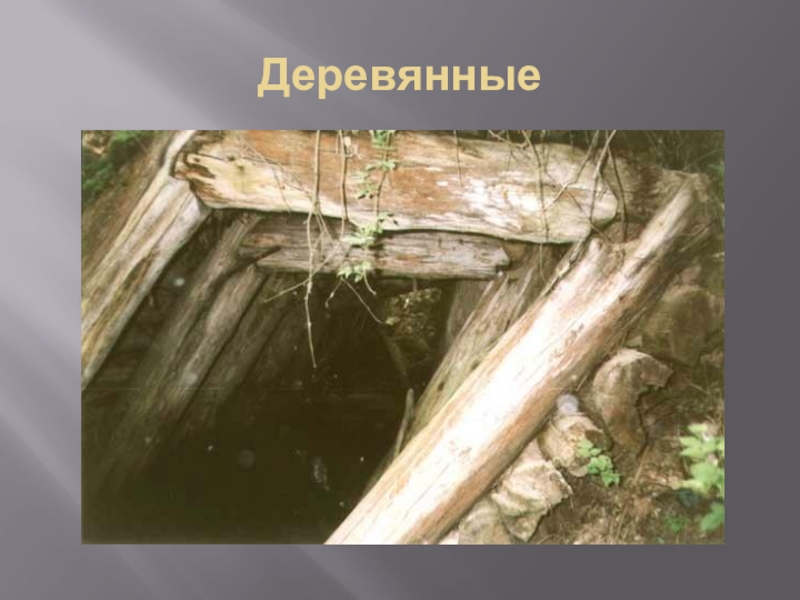

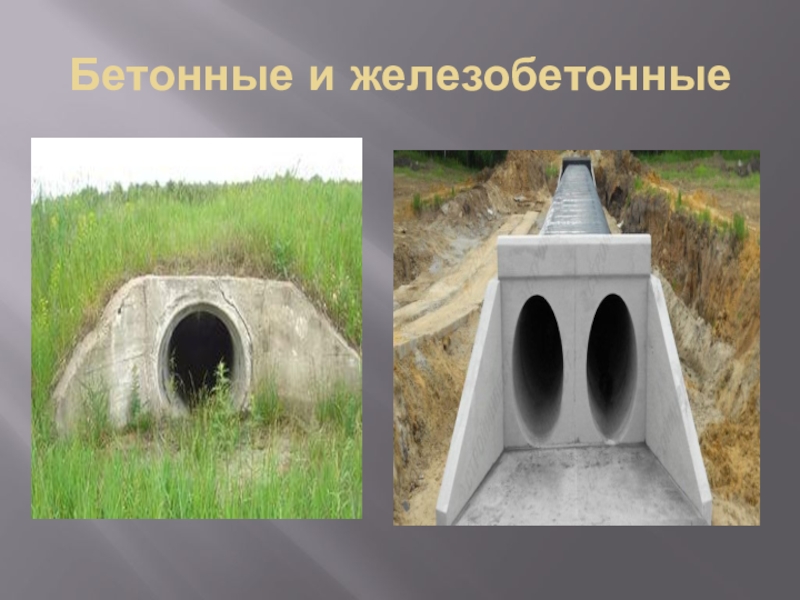

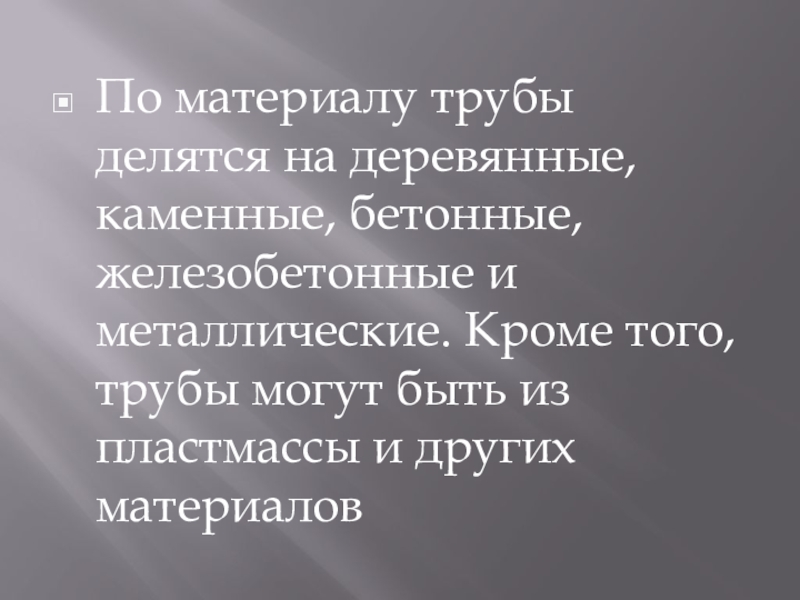

Кроме того, трубы могут быть из пластмассы и других материалов

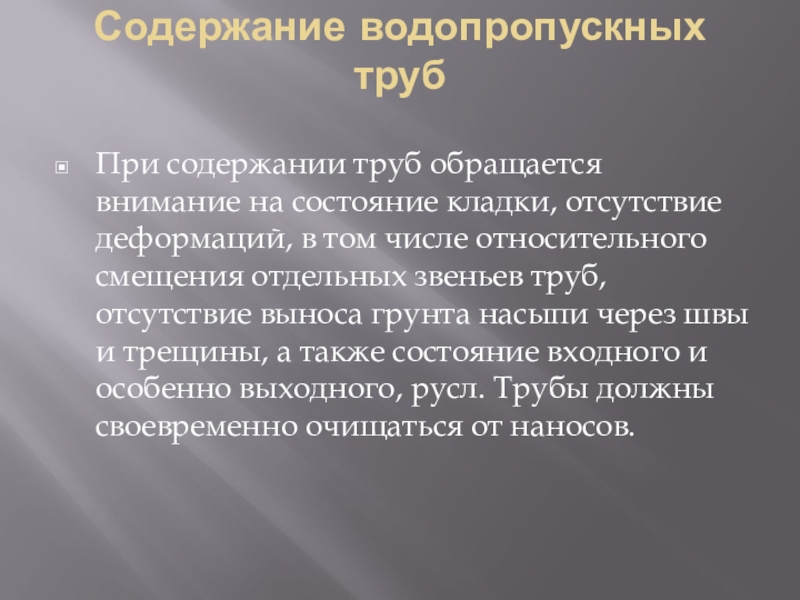

том числе относительного смещения отдельных звеньев труб, отсутствие выноса грунта насыпи через швы и трещины, а также состояние входного и особенно выходного, русл. Трубы должны своевременно очищаться от наносов.

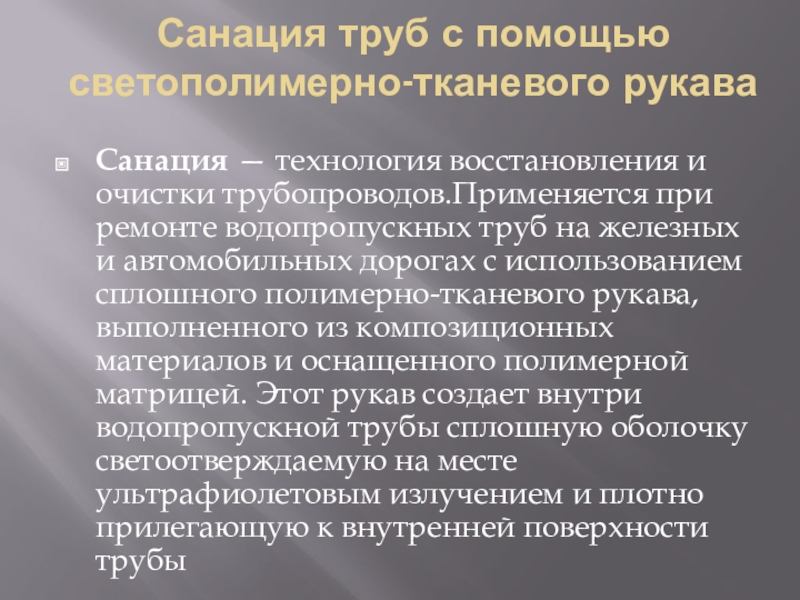

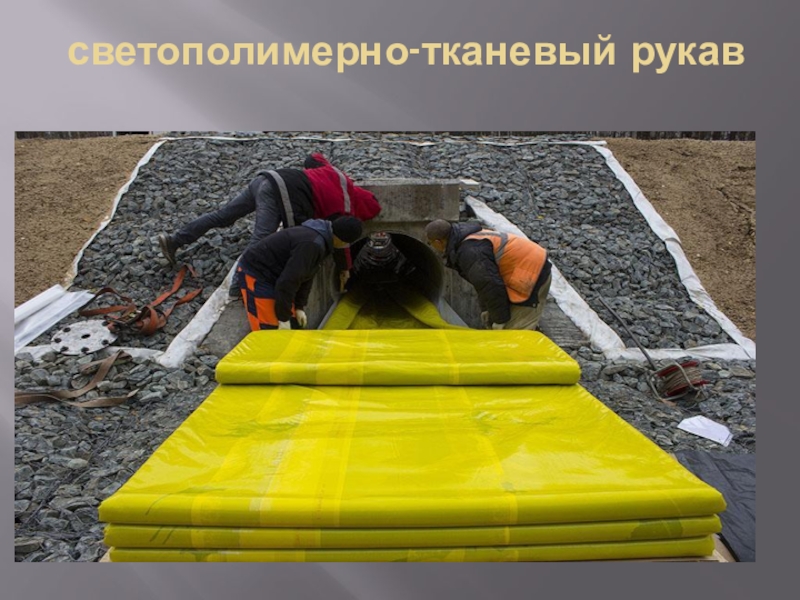

ремонте водопропускных труб на железных и автомобильных дорогах с использованием сплошного полимерно-тканевого рукава, выполненного из композиционных материалов и оснащенного полимерной матрицей. Этот рукав создает внутри водопропускной трубы сплошную оболочку светоотверждаемую на месте ультрафиолетовым излучением и плотно прилегающую к внутренней поверхности трубы

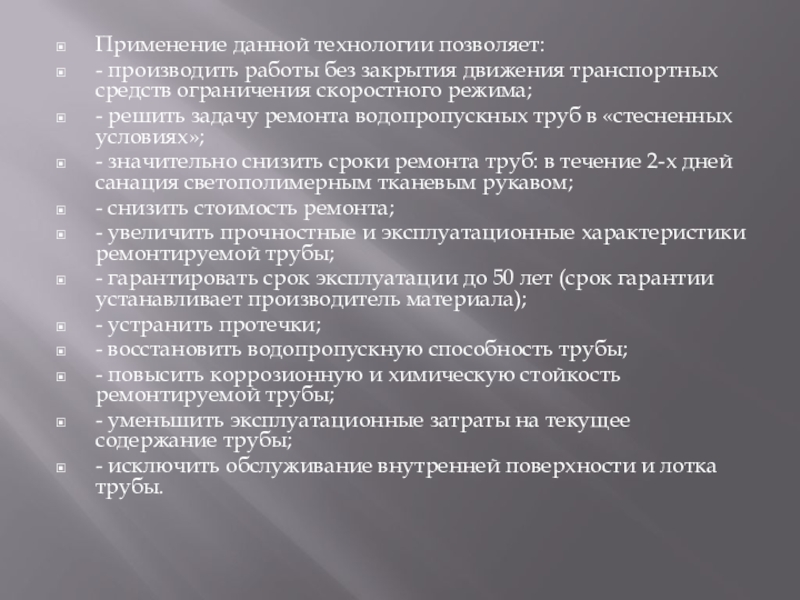

ограничения скоростного режима;
- решить задачу ремонта водопропускных труб в «стесненных условиях»;
- значительно снизить сроки ремонта труб: в течение 2-х дней санация светополимерным тканевым рукавом;
- снизить стоимость ремонта;
- увеличить прочностные и эксплуатационные характеристики ремонтируемой трубы;
- гарантировать срок эксплуатации до 50 лет (срок гарантии устанавливает производитель материала);
- устранить протечки;
- восстановить водопропускную способность трубы;
- повысить коррозионную и химическую стойкость ремонтируемой трубы;
- уменьшить эксплуатационные затраты на текущее содержание трубы;
- исключить обслуживание внутренней поверхности и лотка трубы.

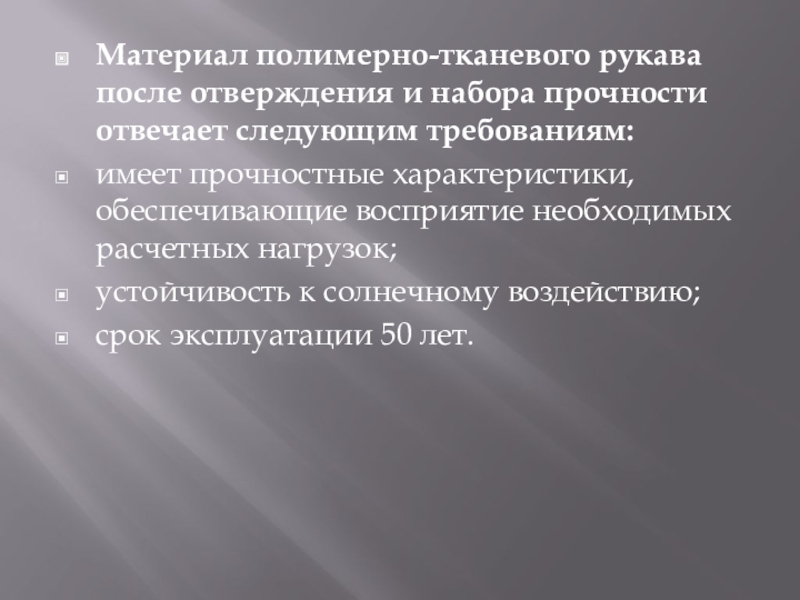

прочностные характеристики, обеспечивающие восприятие необходимых расчетных нагрузок;
устойчивость к солнечному воздействию;
срок эксплуатации 50 лет.

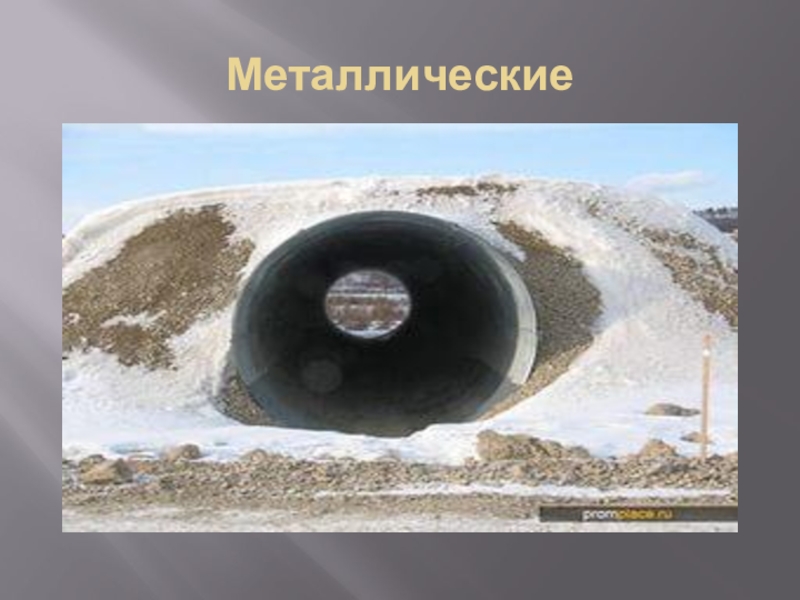

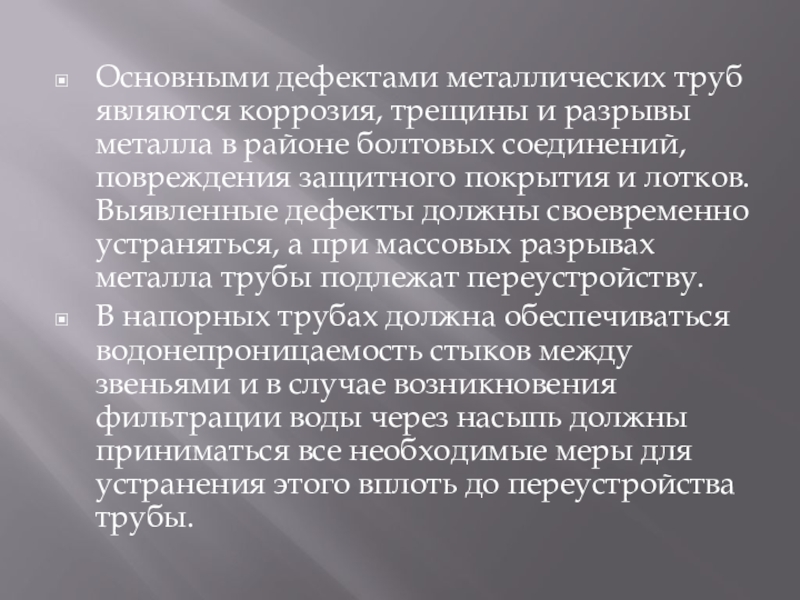

районе болтовых соединений, повреждения защитного покрытия и лотков. Выявленные дефекты должны своевременно устраняться, а при массовых разрывах металла трубы подлежат переустройству.
В напорных трубах должна обеспечиваться водонепроницаемость стыков между звеньями и в случае возникновения фильтрации воды через насыпь должны приниматься все необходимые меры для устранения этого вплоть до переустройства трубы.

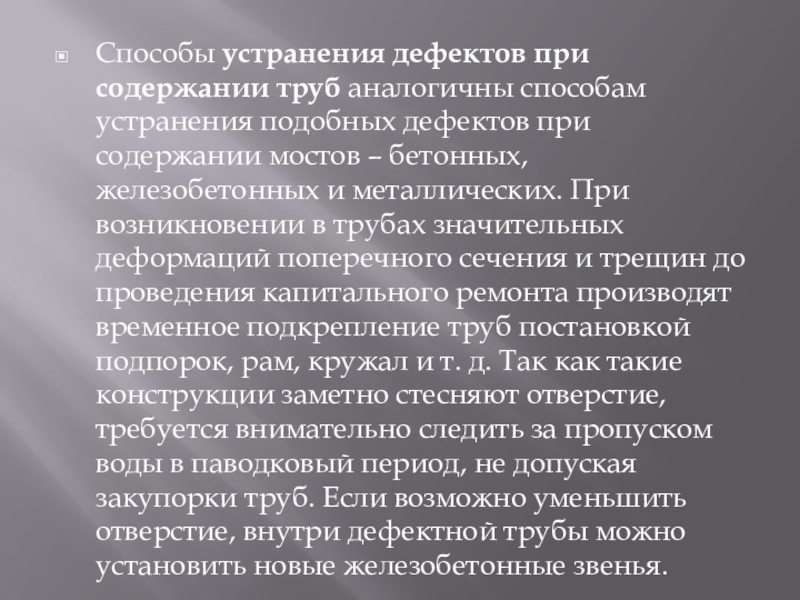

мостов – бетонных, железобетонных и металлических. При возникновении в трубах значительных деформаций поперечного сечения и трещин до проведения капитального ремонта производят временное подкрепление труб постановкой подпорок, рам, кружал и т. д. Так как такие конструкции заметно стесняют отверстие, требуется внимательно следить за пропуском воды в паводковый период, не допуская закупорки труб. Если возможно уменьшить отверстие, внутри дефектной трубы можно установить новые железобетонные звенья.

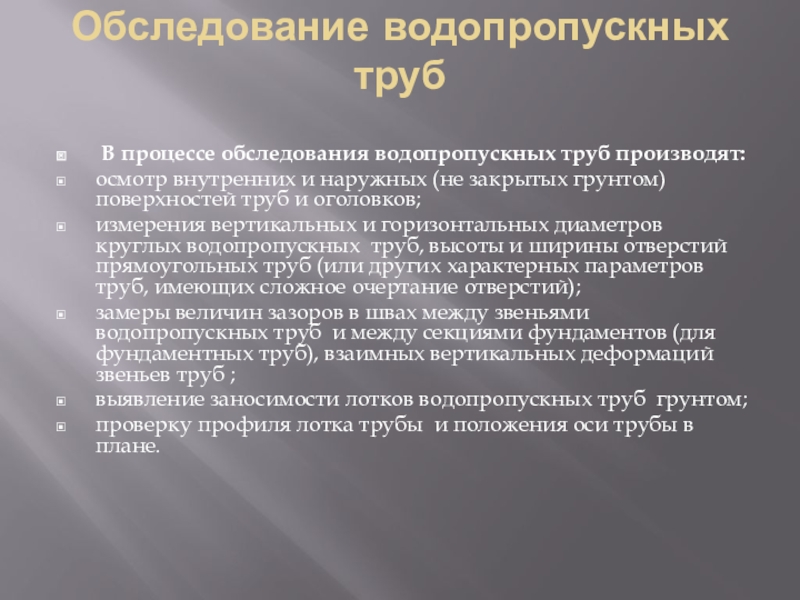

(не закрытых грунтом) поверхностей труб и оголовков;
измерения вертикальных и горизонтальных диаметров круглых водопропускных  труб, высоты и ширины отверстий прямоугольных труб (или других характерных параметров труб, имеющих сложное очертание отверстий);
замеры величин зазоров в швах между звеньями водопропускных труб  и между секциями фундаментов (для фундаментных труб), взаимных вертикальных деформаций звеньев труб ;
выявление заносимости лотков водопропускных труб  грунтом;
проверку профиля лотка трубы  и положения оси трубы в плане.
