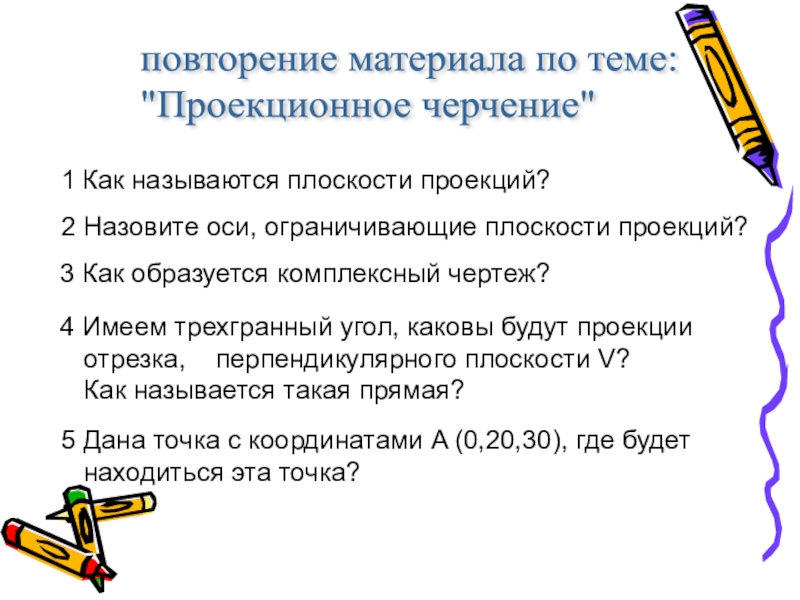

Слайд 1повторение материала по теме: "Проекционное черчение"
1 Как называются плоскости проекций?

2 Назовите оси, ограничивающие плоскости проекций?

3 Как образуется комплексный чертеж?

4 Имеем трехгранный угол, каковы будут проекции
отрезка, перпендикулярного плоскости V?
Как называется такая прямая?

5 Дана точка с координатами A (0,20,30), где будет
находиться эта точка?

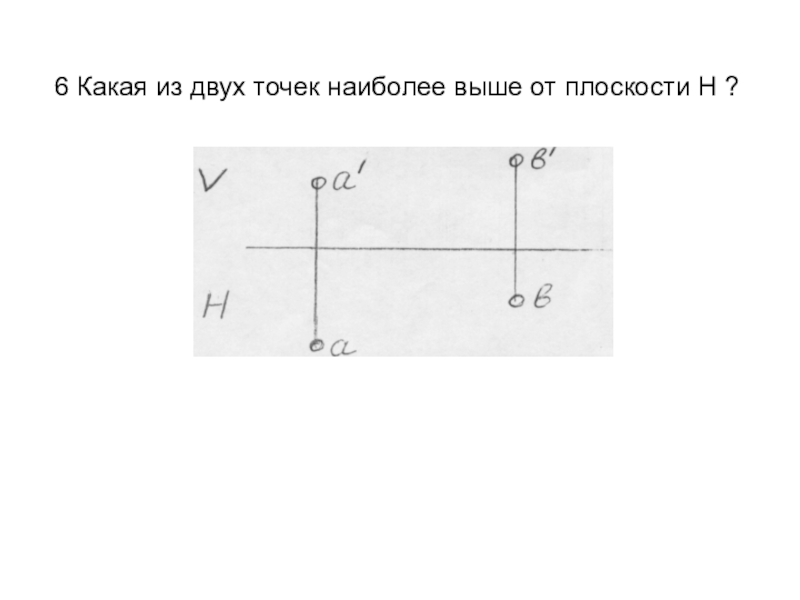

Слайд 26 Какая из двух точек наиболее выше от плоскости H ?

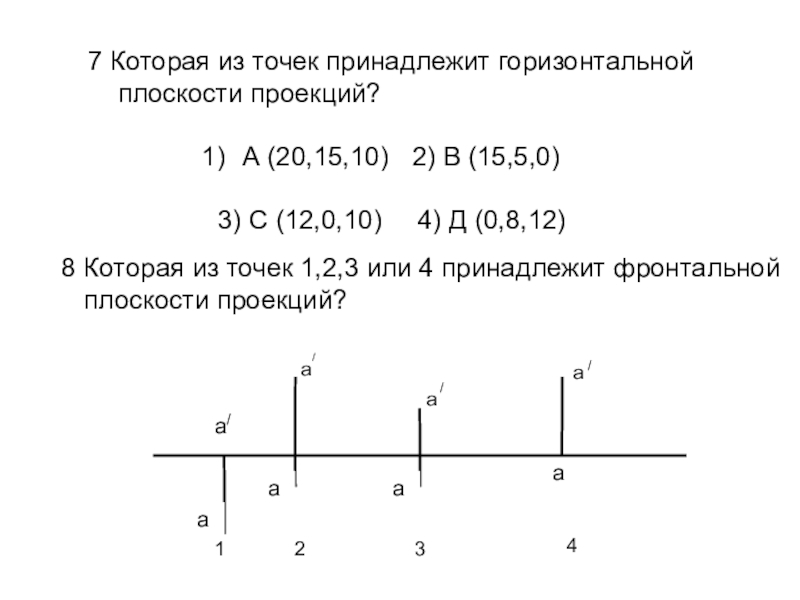

Слайд 37 Которая из точек принадлежит горизонтальной плоскости проекций?

А (20,15,10) 2) В (15,5,0)

3)

С (12,0,10) 4) Д (0,8,12)

Слайд 4

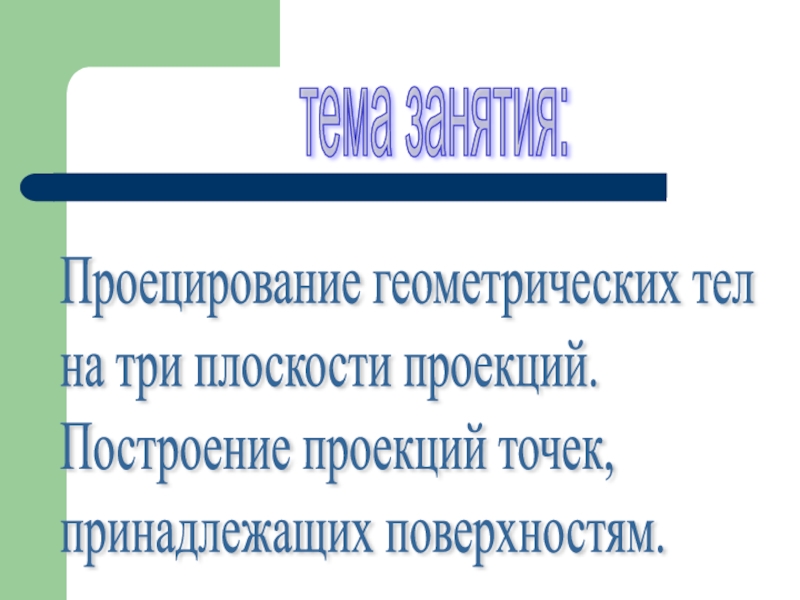

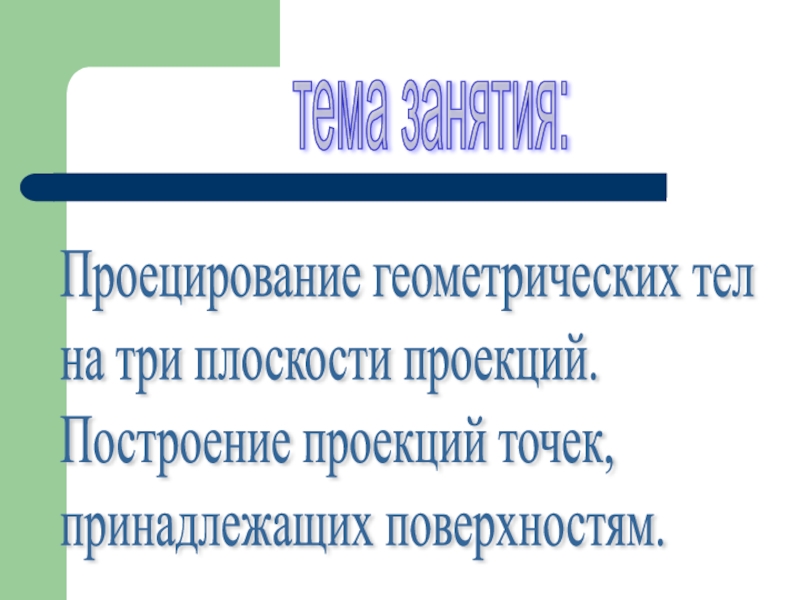

Слайд 5 Проецирование геометрических тел на три плоскости проекций. Построение проекций точек,

принадлежащих поверхностям.

тема занятия:

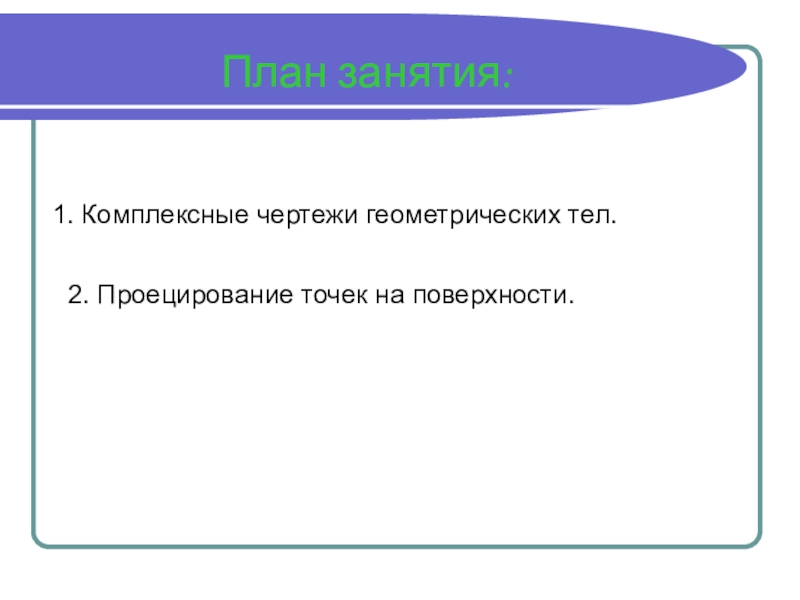

Слайд 6План занятия:
Комплексные чертежи геометрических тел.
2. Проецирование точек на поверхности.

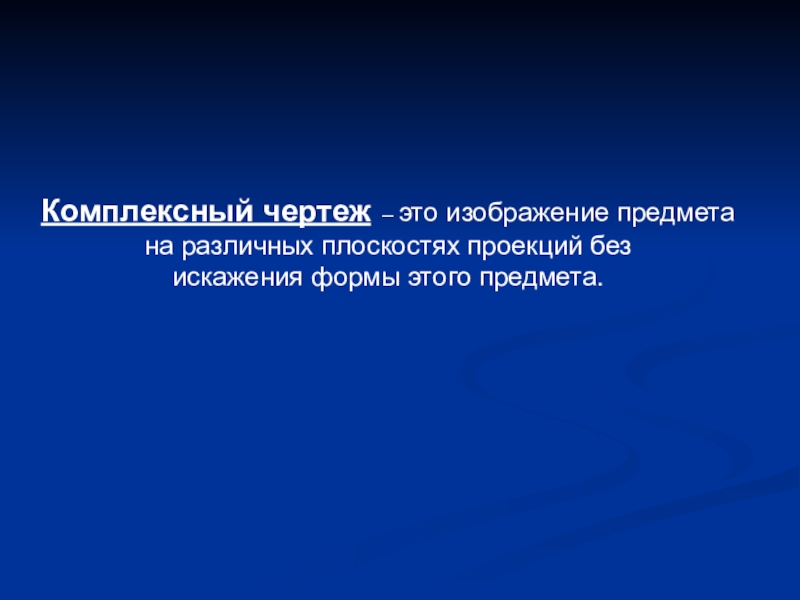

Слайд 7Комплексный чертеж – это изображение предмета
на различных плоскостях проекций без

искажения формы этого предмета.

Слайд 8

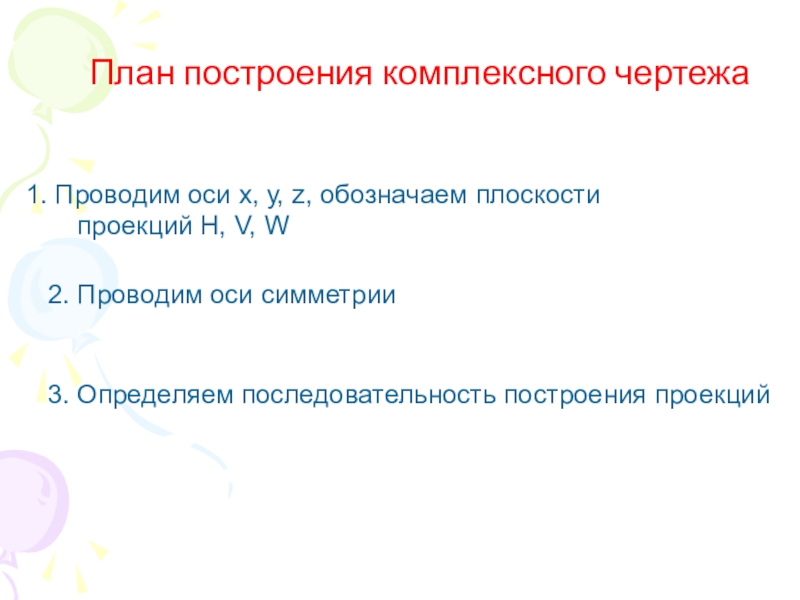

Слайд 9План построения комплексного чертежа
Проводим оси х, у, z, обозначаем плоскости

проекций H, V, W

2. Проводим оси симметрии

3. Определяем последовательность построения проекций

План построения комплексного чертежа Проводим оси х, у, z, обозначаем плоскости проекций H, V, W2. Проводим

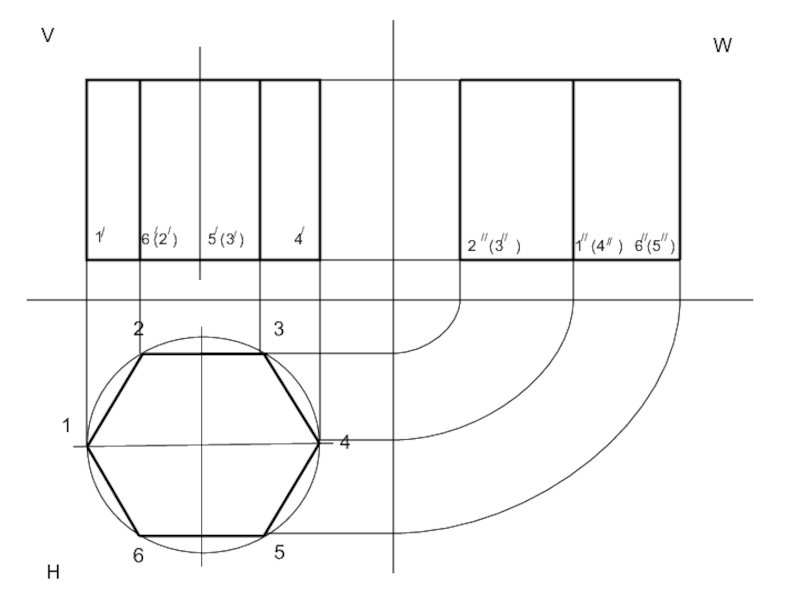

Слайд 10//
1
/
6 (2 )
/
/
5 (3 )
/
/
4
/
2 (3 )
1 (4

)

6 (5 )

//1 /6 (2 )//5 (3 )//4/2 (3 )1 (4 )6 (5 )//////////НVW

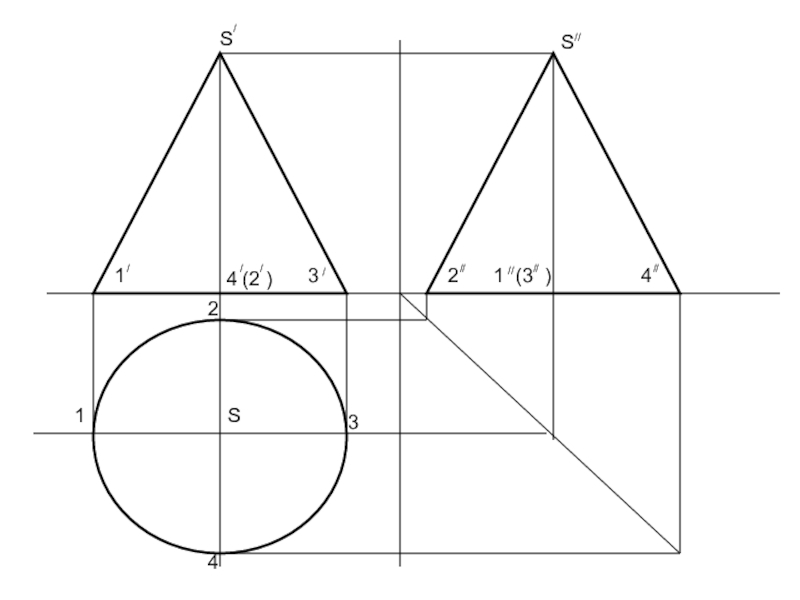

Слайд 111
2
3
4
1
/
3
/
4 (2 )
/
/
2
//
1 (3 )
//
//
4
//
S
S
S
/
//

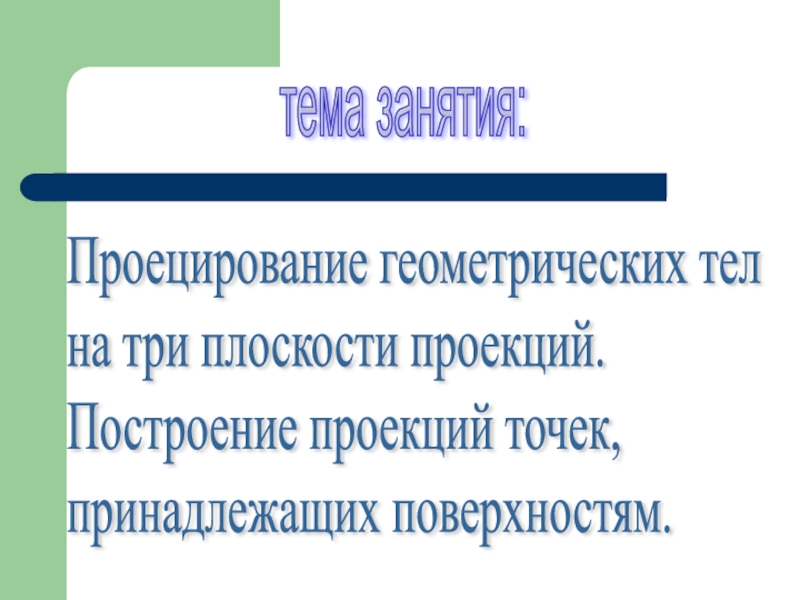

Слайд 12 Проецирование геометрических тел на три плоскости проекций. Построение проекций точек,

принадлежащих поверхностям.

тема занятия:

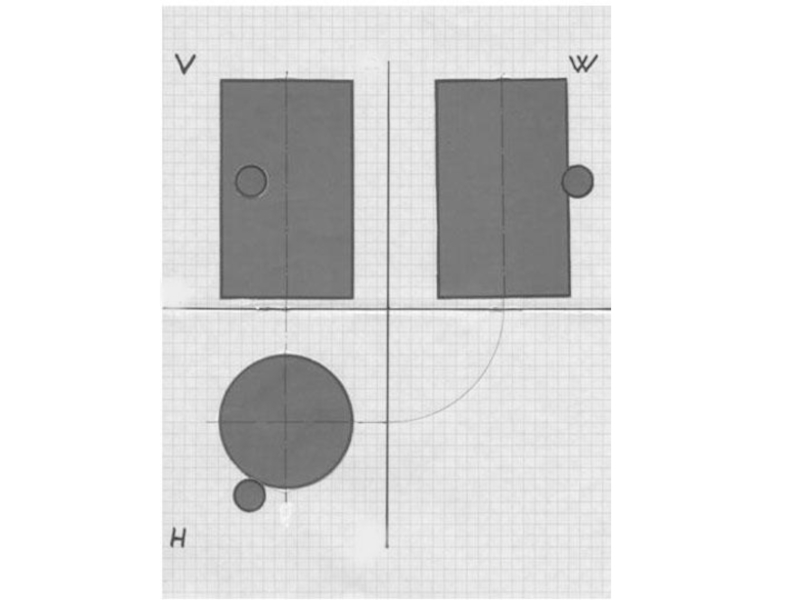

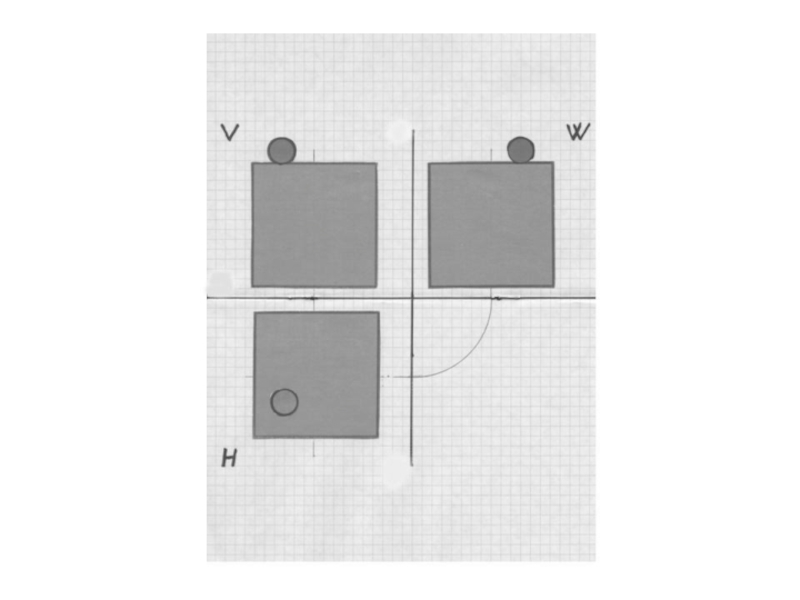

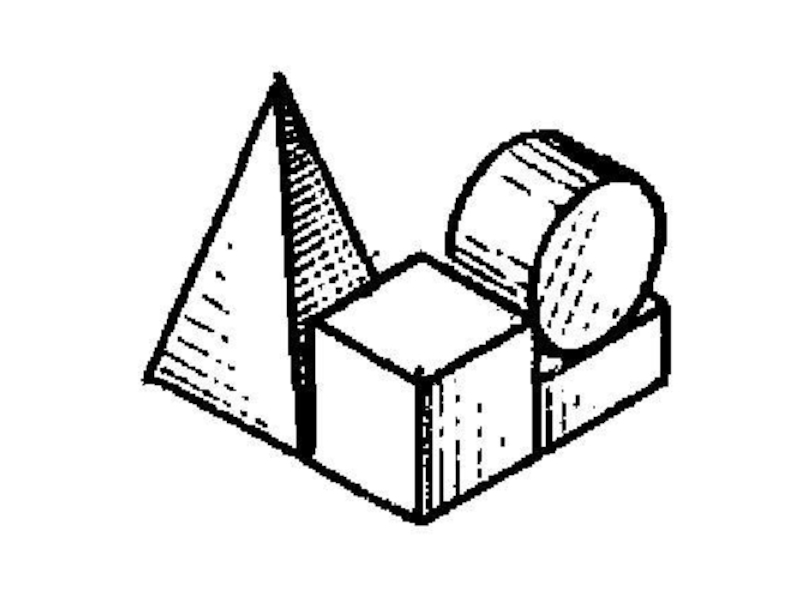

Слайд 13Фронтальная проекция художнику
была задана, горизонтальную он
определил сам. Какие геометрические

тела нарисовал в своем
воображении художник?

Фронтальная проекция художнику была задана, горизонтальную он определил сам. Какие геометрические тела нарисовал в своем воображении художник?

Слайд 14

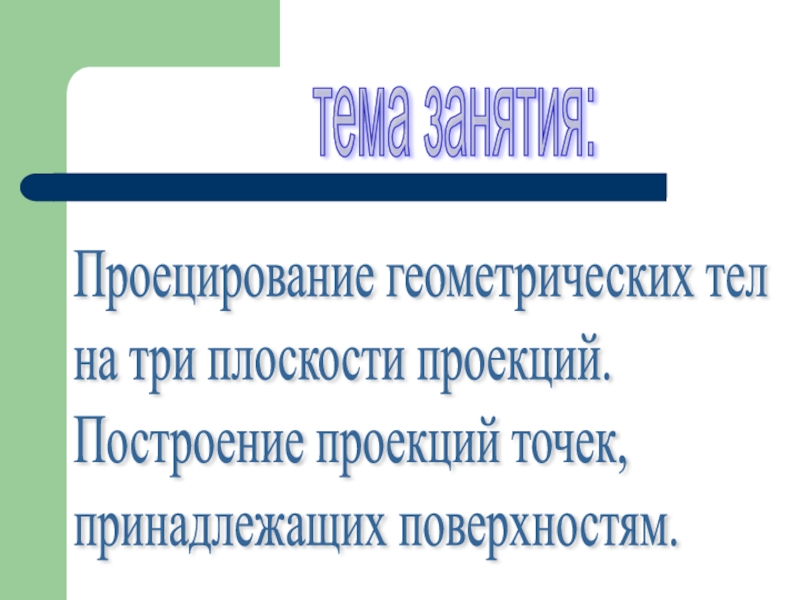

Слайд 15 Проецирование геометрических тел на три плоскости проекций. Построение проекций точек,

принадлежащих поверхностям.

тема занятия:

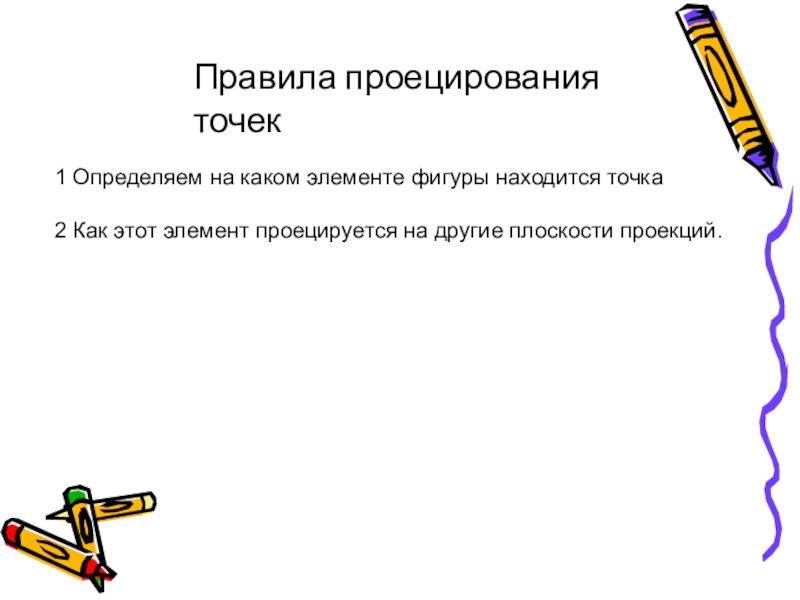

Слайд 16Правила проецирования точек
1 Определяем на каком элементе фигуры находится точка

2 Как

этот элемент проецируется на другие плоскости проекций.

Правила проецирования точек1 Определяем на каком элементе фигуры находится точка2 Как этот элемент проецируется на другие плоскости

Слайд 17

Слайд 18

Слайд 19 Проецирование геометрических тел на три плоскости проекций. Построение проекций точек,

принадлежащих поверхностям.

тема занятия:

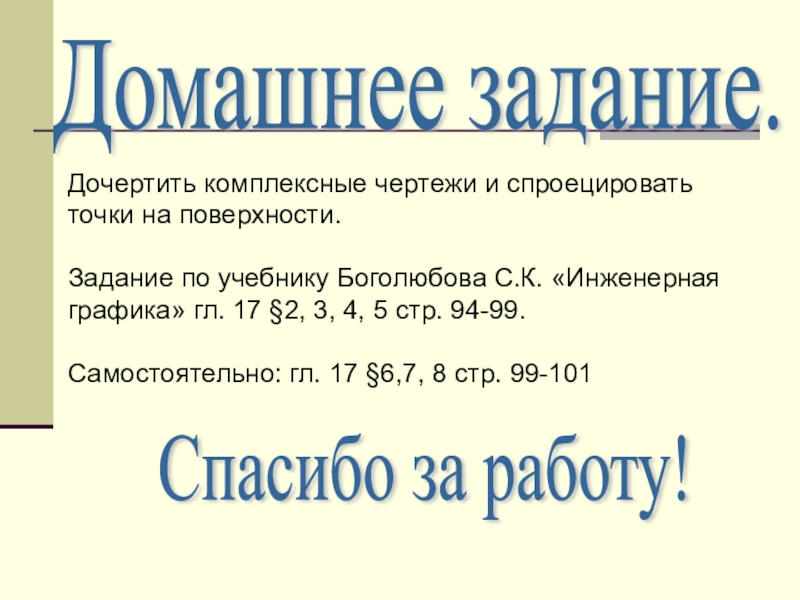

Слайд 20Домашнее задание.
Дочертить комплексные чертежи и спроецировать точки на поверхности.

Задание по

учебнику Боголюбова С.К. «Инженерная графика» гл. 17 §2, 3, 4, 5 стр. 94-99.

Самостоятельно: гл. 17 §6,7, 8 стр. 99-101

Спасибо за работу!

Домашнее задание.Дочертить комплексные чертежи и спроецировать точки на поверхности. Задание по учебнику Боголюбова С.К. «Инженерная графика» гл.
