Презентация, доклад открытого урока Шероховатость поверхности

станках.

ТЕМА УРОКА: ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ И ТОЧНОСТЬ ОБРАБОТКИ.

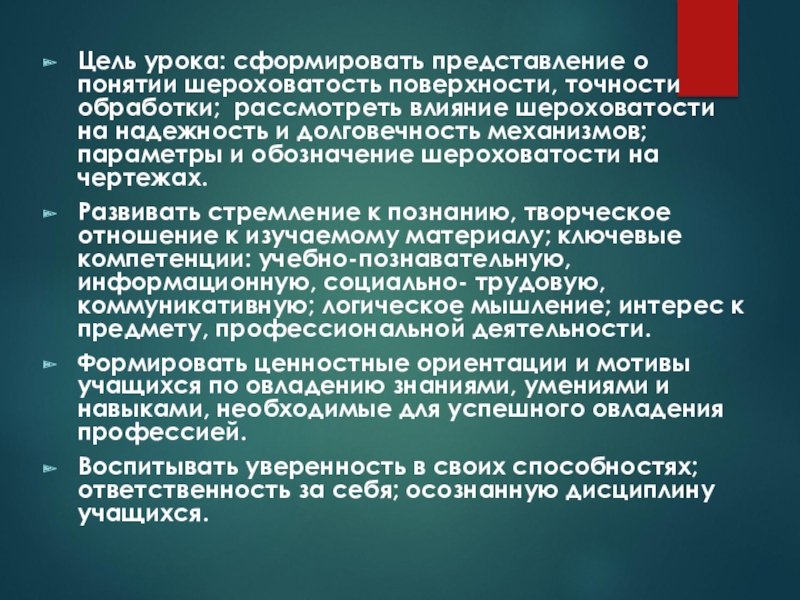

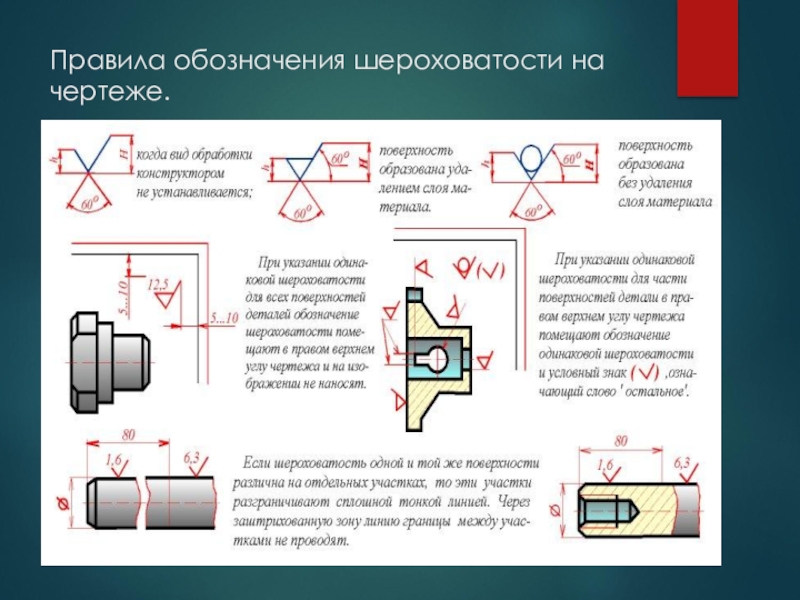

влияние шероховатости на надежность и долговечность механизмов; параметры и обозначение шероховатости на чертежах.
Развивать стремление к познанию, творческое отношение к изучаемому материалу; ключевые компетенции: учебно-познавательную, информационную, социально- трудовую, коммуникативную; логическое мышление; интерес к предмету, профессиональной деятельности.
Формировать ценностные ориентации и мотивы учащихся по овладению знаниями, умениями и навыками, необходимые для успешного овладения профессией.
Воспитывать уверенность в своих способностях; ответственность за себя; осознанную дисциплину учащихся.

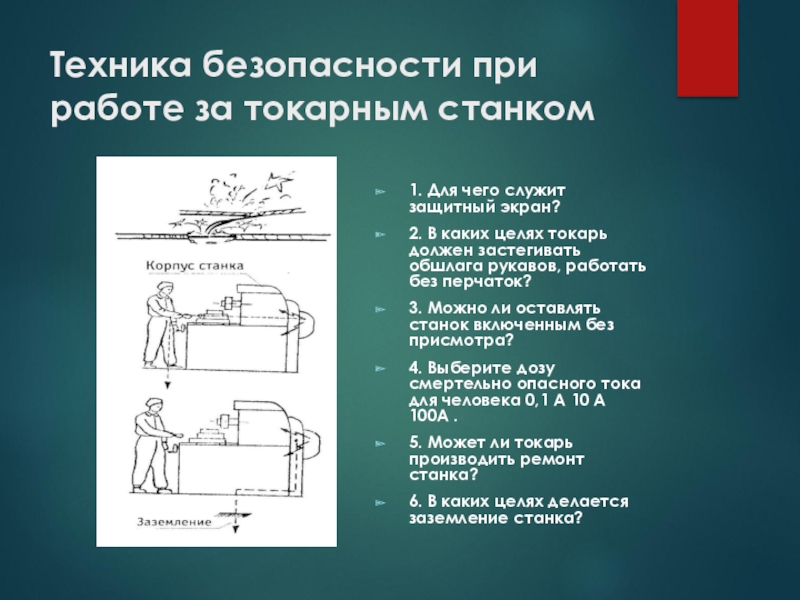

экран?
2. В каких целях токарь должен застегивать обшлага рукавов, работать без перчаток?
3. Можно ли оставлять станок включенным без присмотра?
4. Выберите дозу смертельно опасного тока для человека 0,1 А 10 А 100А .
5. Может ли токарь производить ремонт станка?
6. В каких целях делается заземление станка?

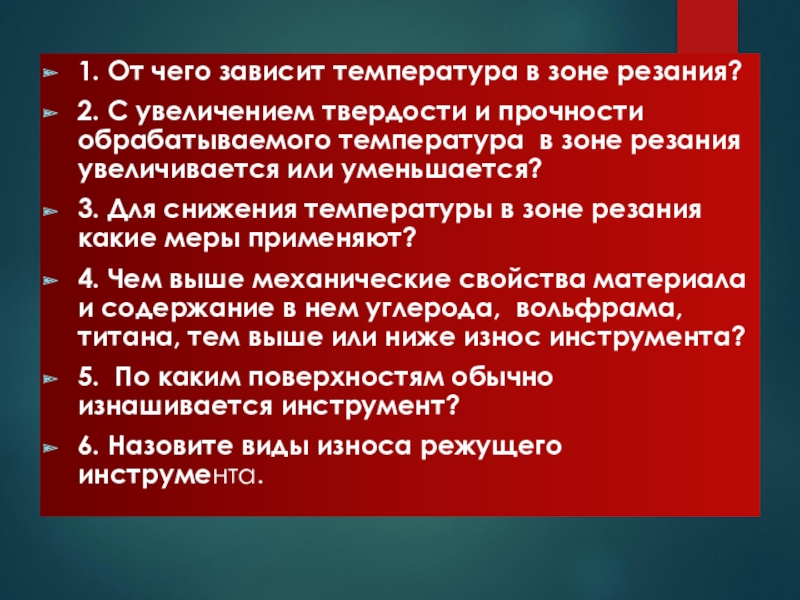

твердости и прочности обрабатываемого температура в зоне резания увеличивается или уменьшается?
3. Для снижения температуры в зоне резания какие меры применяют?
4. Чем выше механические свойства материала и содержание в нем углерода, вольфрама, титана, тем выше или ниже износ инструмента?
5. По каким поверхностям обычно изнашивается инструмент?
6. Назовите виды износа режущего инструмента.

сталь».

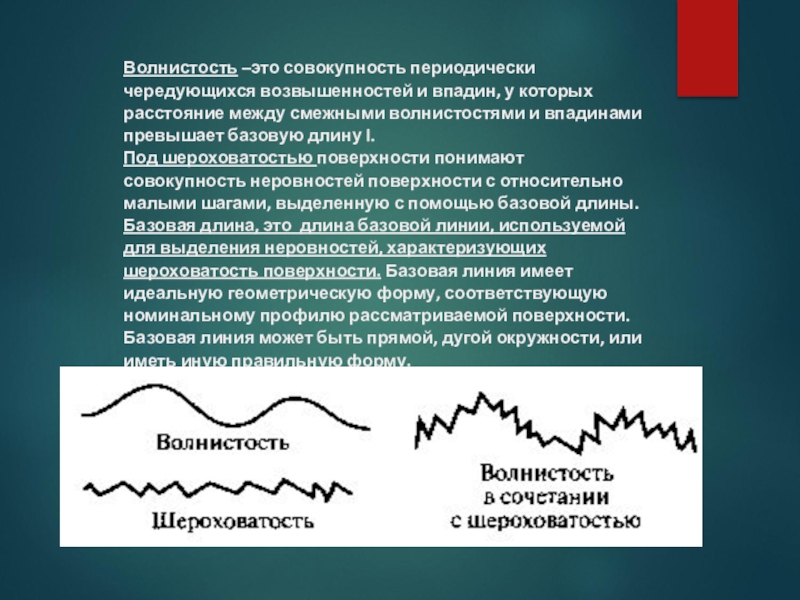

между смежными волнистостями и впадинами превышает базовую длину l. Под шероховатостью поверхности понимают совокупность неровностей поверхности с относительно малыми шагами, выделенную с помощью базовой длины. Базовая длина, это длина базовой линии, используемой для выделения неровностей, характеризующих шероховатость поверхности. Базовая линия имеет идеальную геометрическую форму, соответствующую номинальному профилю рассматриваемой поверхности. Базовая линия может быть прямой, дугой окружности, или иметь иную правильную форму.

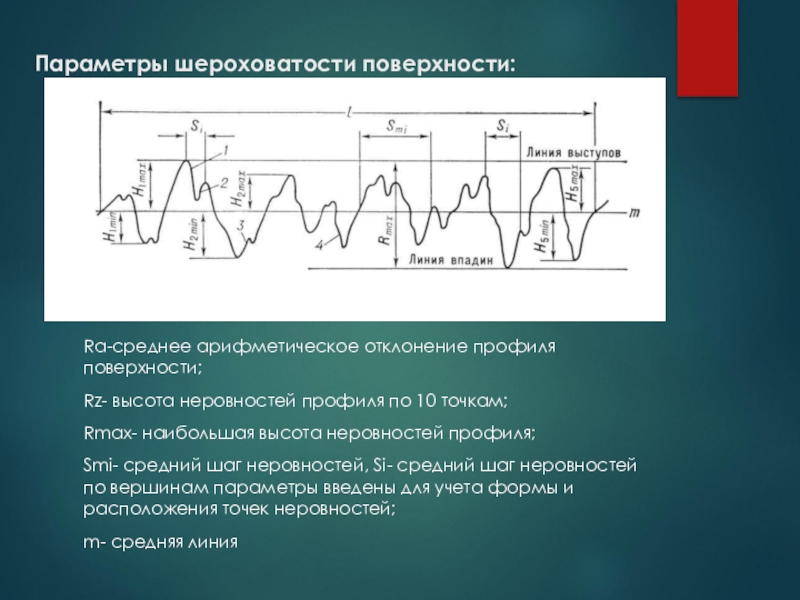

10 точкам;
Rmax- наибольшая высота неровностей профиля;
Smi- средний шаг неровностей, Si- средний шаг неровностей по вершинам параметры введены для учета формы и расположения точек неровностей;
m- средняя линия

сопрягаемых поверхностей фактическая площадь контакта значительно меньше номинальной, что ведет к увеличению удельных давлений, нарушению масляной пленки, разрушению и деформированию выступающих неровностей, поэтому грубые поверхности имеют низкую износостойкость. Наличие микронеровностей вызывает концентрацию напряжений во впадинах гребешков, что приводит к появлению трещин и снижает прочность деталей (особенно работающих при знакопеременных нагрузках).

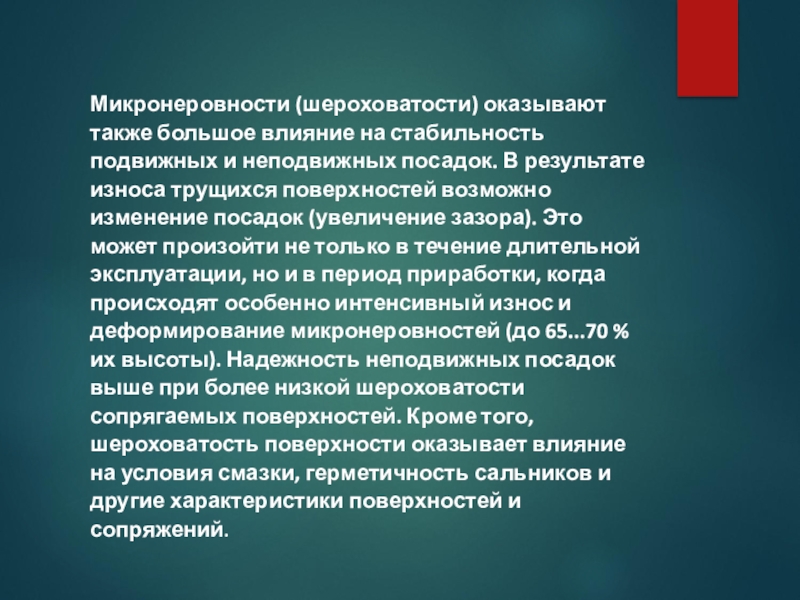

посадок. В результате износа трущихся поверхностей возможно изменение посадок (увеличение зазора). Это может произойти не только в течение длительной эксплуатации, но и в период приработки, когда происходят особенно интенсивный износ и деформирование микронеровностей (до 65...70 % их высоты). Надежность неподвижных посадок выше при более низкой шероховатости сопрягаемых поверхностей. Кроме того, шероховатость поверхности оказывает влияние на условия смазки, герметичность сальников и другие характеристики поверхностей и сопряжений.

атмосферных условиях. Очаги коррозии образуются в первую очередь во впадинах. Чем чище обработана поверхность, тем выше ее коррозионная стойкость. Правда, при работе деталей в агрессивных средах шероховатость поверхности незначительно влияет на коррозионную стойкость.

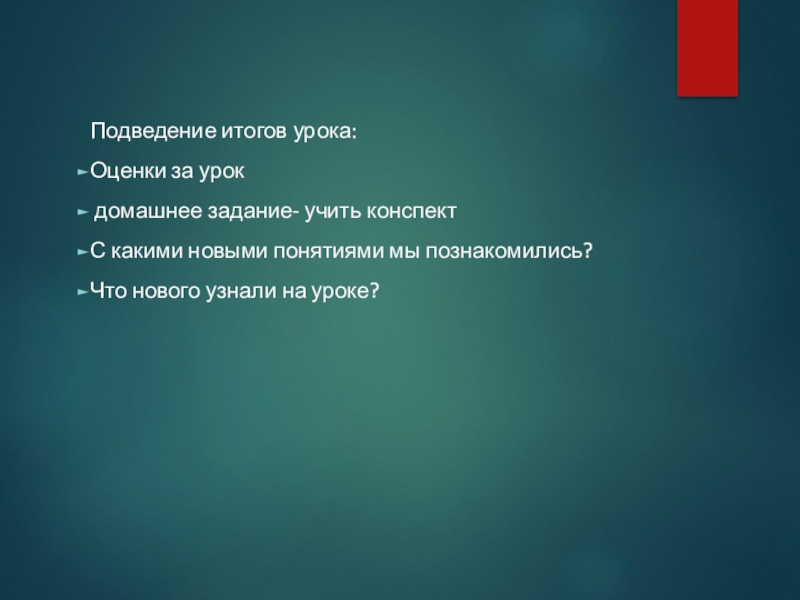

понятиями мы познакомились?
Что нового узнали на уроке?
