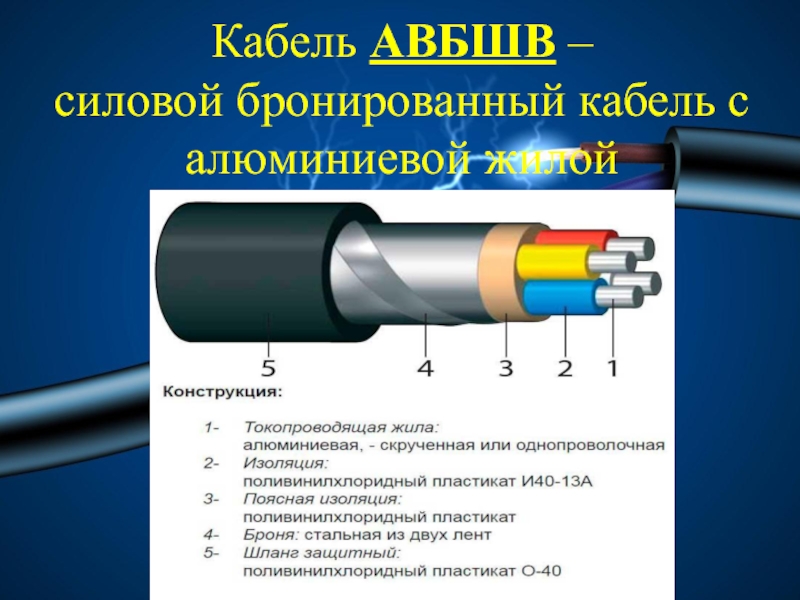

- 4. Кабель АВБШВ – силовой бронированный кабель с алюминиевой жилой
- 5. Порядок ступенчатой разделки кабеляПеред разделкой конец кабеля
- 6. На броню кабеля наложить второй проволочный бандаж
- 7. После наложения бандажей на кабель раскрутить ленточную
- 8. Сделать на не герметичной оболочке кабеля два
- 9. Завершить ступенчатую разделку кабеля удалением поясной изоляции
- 10. Инструктаж по правилам техники безопасностиПодготовить рабочее место:
- 11. Закрепление материалаДля каких целей наносится бандаж?Расскажите вкратце порядок ступенчатой разделки кабеля?Как завершается ступенчатая разделка кабеля?
- 12. Критерии оценки работы Бригады 1 и Бригады
- 13. Задание 1 - Ступенчатая разделка кабеля. Максимальный
- 14. Задание на дом Повторить последовательность ступенчатой разделки кабеля АВБШВ, опрессовки, и оконцевания жил.
Цель урока: Обучающая - обучить технологии ступенчатой разделки кабеля и подключать их к вводно-распределительным устройствам. Воспитательная – воспитание трудовой дисциплины, взаимопомощи студентов при выполнении задания, умение работать в команде.Развивающая – совершенствовать профессиональные умения и навыки.
Слайд 1Открытый урок
производственного обучения
на тему:
«Ступенчатая
разделка кабеля»
мастер п.о.: Токсанбаев М.К.
группа: 21 ЭМ
Слайд 2Цель урока:
Обучающая - обучить технологии ступенчатой разделки кабеля и подключать
их к вводно-распределительным устройствам.
Воспитательная – воспитание трудовой дисциплины, взаимопомощи студентов при выполнении задания, умение работать в команде.
Развивающая – совершенствовать профессиональные умения и навыки.
Воспитательная – воспитание трудовой дисциплины, взаимопомощи студентов при выполнении задания, умение работать в команде.
Развивающая – совершенствовать профессиональные умения и навыки.
Слайд 3Проверка знаний студентов по предыдущей теме: «Прокладка проводов в коробах и
защитных трубах»
Слайд 5Порядок ступенчатой разделки кабеля
Перед разделкой конец кабеля выпрямить на расстоянии А
наложить поверх внешнего джутового покрова бандаж на 2-3 витков стальной оцинкованной проволоки
Начиная с конца кабеля, размотать джутовый покров до наложенного бандажа и, не срезая его, временно намотать на неразделываемую часть кабеля
Начиная с конца кабеля, размотать джутовый покров до наложенного бандажа и, не срезая его, временно намотать на неразделываемую часть кабеля

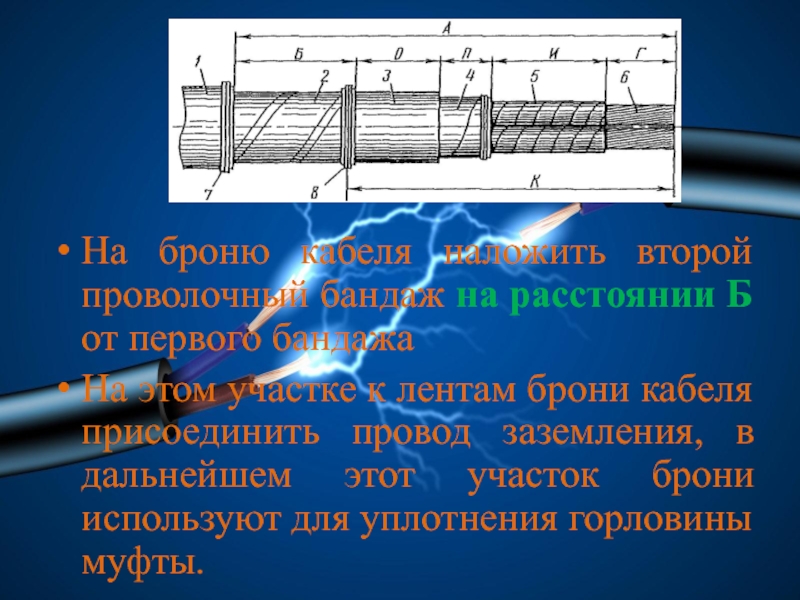

Слайд 6На броню кабеля наложить второй проволочный бандаж на расстоянии Б от
первого бандажа
На этом участке к лентам брони кабеля присоединить провод заземления, в дальнейшем этот участок брони используют для уплотнения горловины муфты.
На этом участке к лентам брони кабеля присоединить провод заземления, в дальнейшем этот участок брони используют для уплотнения горловины муфты.
Слайд 7После наложения бандажей на кабель раскрутить ленточную броню, с помощью бронерезки
или кровельных ножниц надрезать ее по кромке второго бандажа и удалить.
Снять с герметичной оболочки кабельную пряжу и защитный покров.
Снять с герметичной оболочки кабельную пряжу и защитный покров.

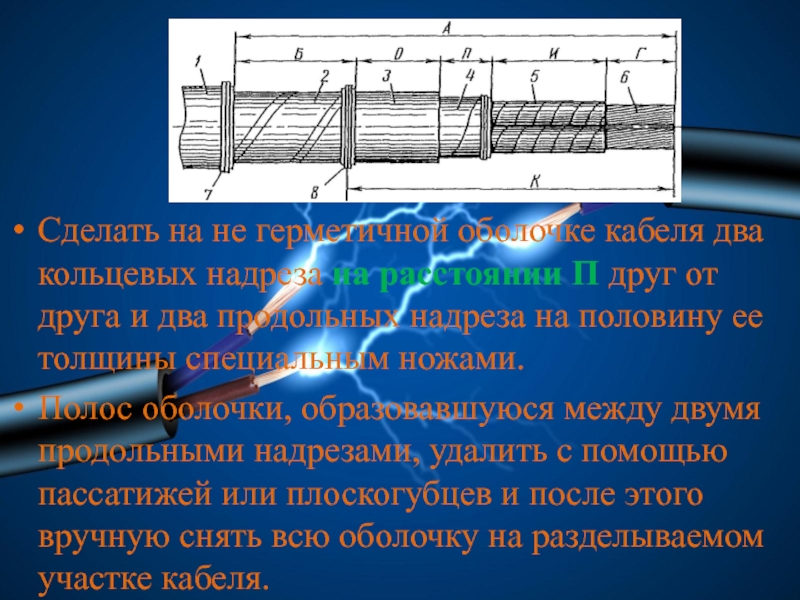

Слайд 8Сделать на не герметичной оболочке кабеля два кольцевых надреза на расстоянии
П друг от друга и два продольных надреза на половину ее толщины специальным ножами.
Полос оболочки, образовавшуюся между двумя продольными надрезами, удалить с помощью пассатижей или плоскогубцев и после этого вручную снять всю оболочку на разделываемом участке кабеля.
Полос оболочки, образовавшуюся между двумя продольными надрезами, удалить с помощью пассатижей или плоскогубцев и после этого вручную снять всю оболочку на разделываемом участке кабеля.

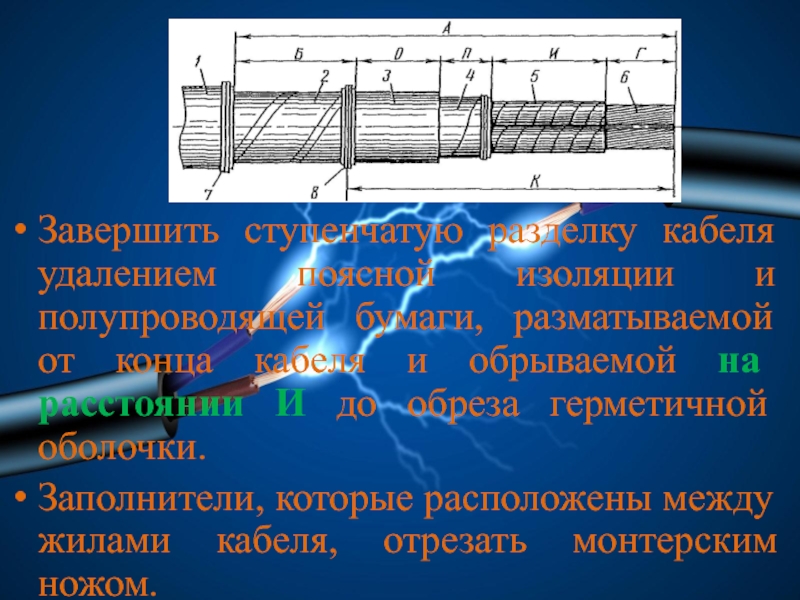

Слайд 9Завершить ступенчатую разделку кабеля удалением поясной изоляции и полупроводящей бумаги, разматываемой
от конца кабеля и обрываемой на расстоянии И до обреза герметичной оболочки.
Заполнители, которые расположены между жилами кабеля, отрезать монтерским ножом.
Заполнители, которые расположены между жилами кабеля, отрезать монтерским ножом.

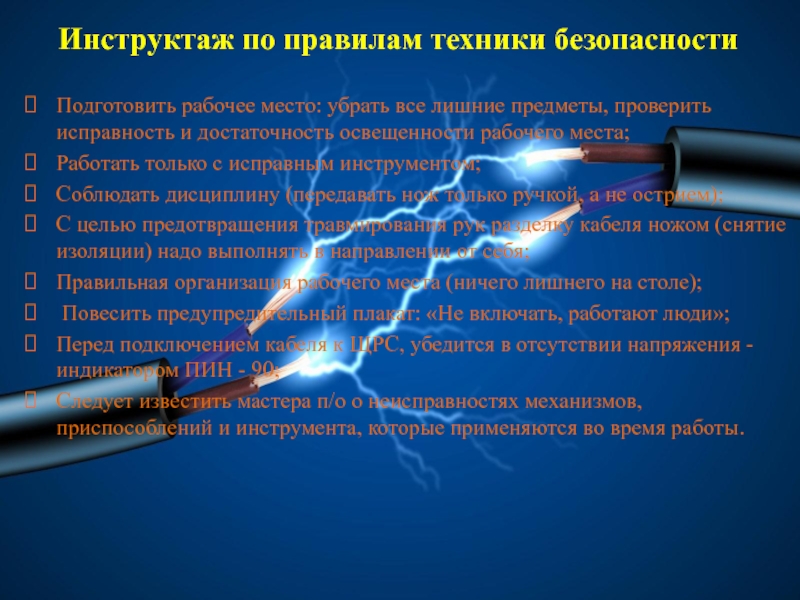

Слайд 10Инструктаж по правилам техники безопасности
Подготовить рабочее место: убрать все лишние предметы,
проверить исправность и достаточность освещенности рабочего места;
Работать только с исправным инструментом;
Соблюдать дисциплину (передавать нож только ручкой, а не острием);
С целью предотвращения травмирования рук разделку кабеля ножом (снятие изоляции) надо выполнять в направлении от себя;
Правильная организация рабочего места (ничего лишнего на столе);
Повесить предупредительный плакат: «Не включать, работают люди»;
Перед подключением кабеля к ЩРС, убедится в отсутствии напряжения - индикатором ПИН - 90;
Следует известить мастера п/о о неисправностях механизмов, приспособлений и инструмента, которые применяются во время работы.
Работать только с исправным инструментом;
Соблюдать дисциплину (передавать нож только ручкой, а не острием);
С целью предотвращения травмирования рук разделку кабеля ножом (снятие изоляции) надо выполнять в направлении от себя;
Правильная организация рабочего места (ничего лишнего на столе);
Повесить предупредительный плакат: «Не включать, работают люди»;
Перед подключением кабеля к ЩРС, убедится в отсутствии напряжения - индикатором ПИН - 90;
Следует известить мастера п/о о неисправностях механизмов, приспособлений и инструмента, которые применяются во время работы.
Слайд 11Закрепление материала
Для каких целей наносится бандаж?
Расскажите вкратце порядок ступенчатой разделки кабеля?
Как
завершается ступенчатая разделка кабеля?

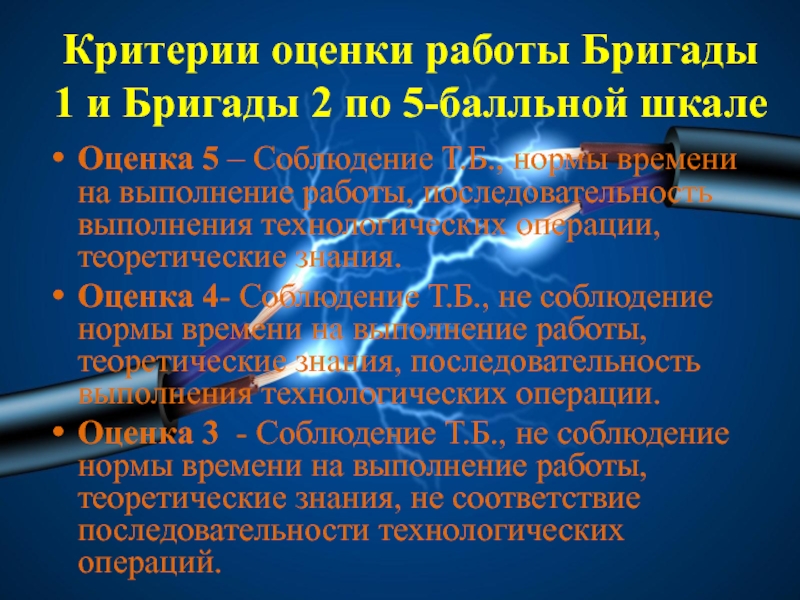

Слайд 12Критерии оценки работы Бригады 1 и Бригады 2 по 5-балльной шкале
Оценка
5 – Соблюдение Т.Б., нормы времени на выполнение работы, последовательность выполнения технологических операции, теоретические знания.
Оценка 4- Соблюдение Т.Б., не соблюдение нормы времени на выполнение работы, теоретические знания, последовательность выполнения технологических операции.
Оценка 3 - Соблюдение Т.Б., не соблюдение нормы времени на выполнение работы, теоретические знания, не соответствие последовательности технологических операций.
Оценка 4- Соблюдение Т.Б., не соблюдение нормы времени на выполнение работы, теоретические знания, последовательность выполнения технологических операции.
Оценка 3 - Соблюдение Т.Б., не соблюдение нормы времени на выполнение работы, теоретические знания, не соответствие последовательности технологических операций.
Слайд 13Задание 1 - Ступенчатая разделка кабеля. Максимальный балл - 5. Время
выполнения работы – 40 минут. Критерии оценки – качество выполнения работы, время и скорость выполнения работы, соблюдение техники безопасности. Работа по инструкционным картам.
Задание 2 - Опрессовка, оконцевание жил. Максимальный балл - 5. Время выполнения работы – 30 минут. Критерии оценки – качество выполнения работы, время и скорость выполнения работы, соблюдение техники безопасности. Работа по инструкционным картам.
Задание 3 - Подключение кабеля к распределительно-силовому щиту. Максимальный балл - 5. Время выполнения работы – 20 минут. Критерии оценки – качество выполнения работы, время и скорость выполнения работы, соблюдение техники безопасности. Работа по инструкционным картам.
Задание 2 - Опрессовка, оконцевание жил. Максимальный балл - 5. Время выполнения работы – 30 минут. Критерии оценки – качество выполнения работы, время и скорость выполнения работы, соблюдение техники безопасности. Работа по инструкционным картам.
Задание 3 - Подключение кабеля к распределительно-силовому щиту. Максимальный балл - 5. Время выполнения работы – 20 минут. Критерии оценки – качество выполнения работы, время и скорость выполнения работы, соблюдение техники безопасности. Работа по инструкционным картам.

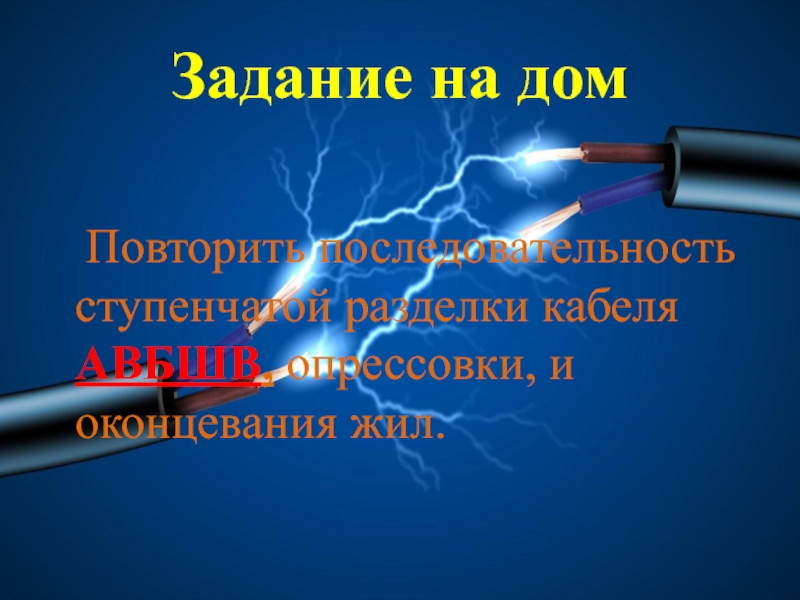

Слайд 14Задание на дом
Повторить последовательность ступенчатой разделки кабеля АВБШВ, опрессовки, и оконцевания
жил.
