Презентация, доклад открытого урока по материаловедению

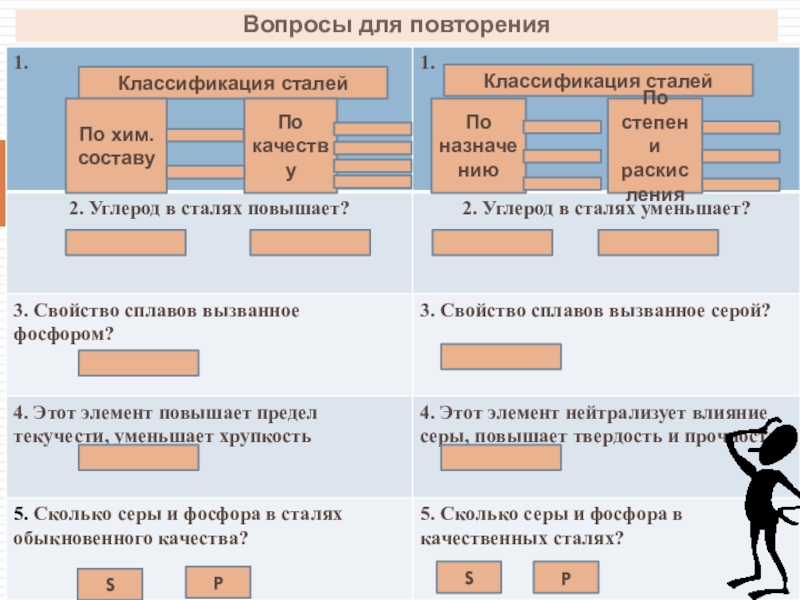

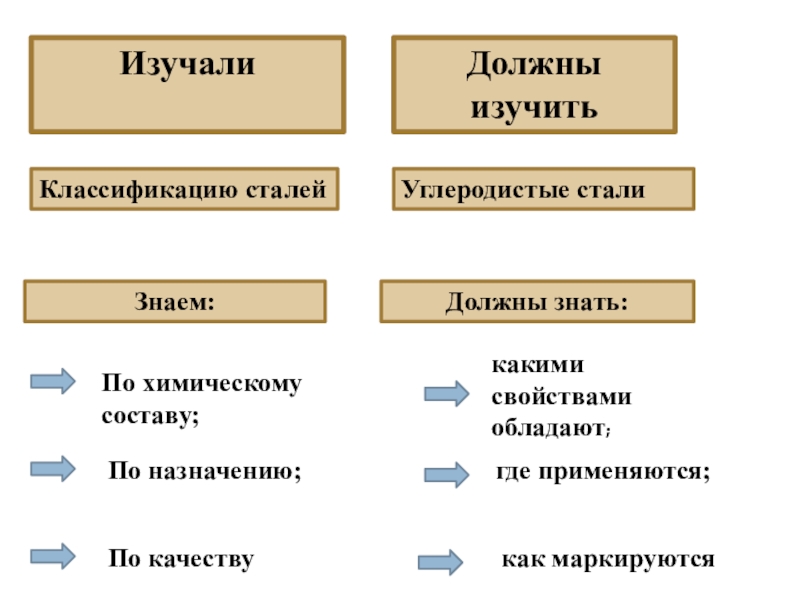

применяются;

как маркируются

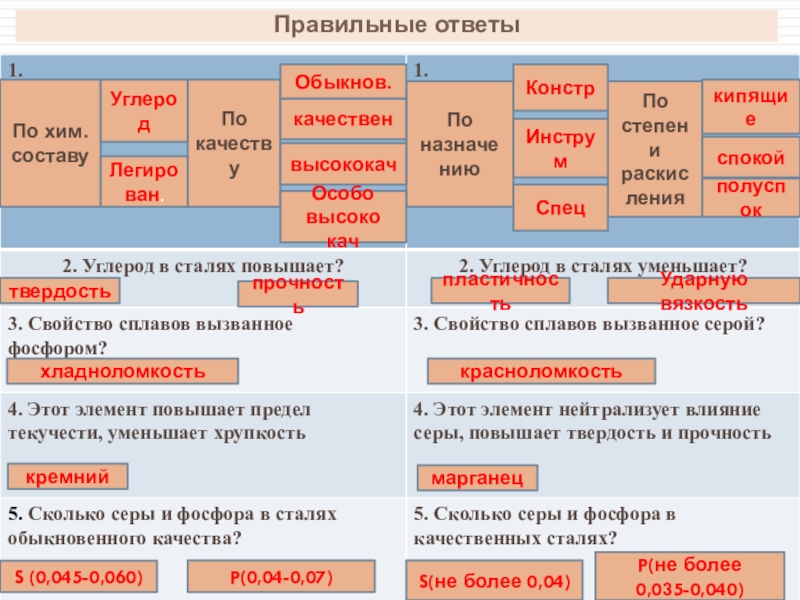

0,035-0,040)

S(не более 0,04)

Углерод

Легирован.

качествен

Обыкнов.

высококач

Констр

Инструм

Спец

кипящие

Особо
высоко кач

спокой

полуспок

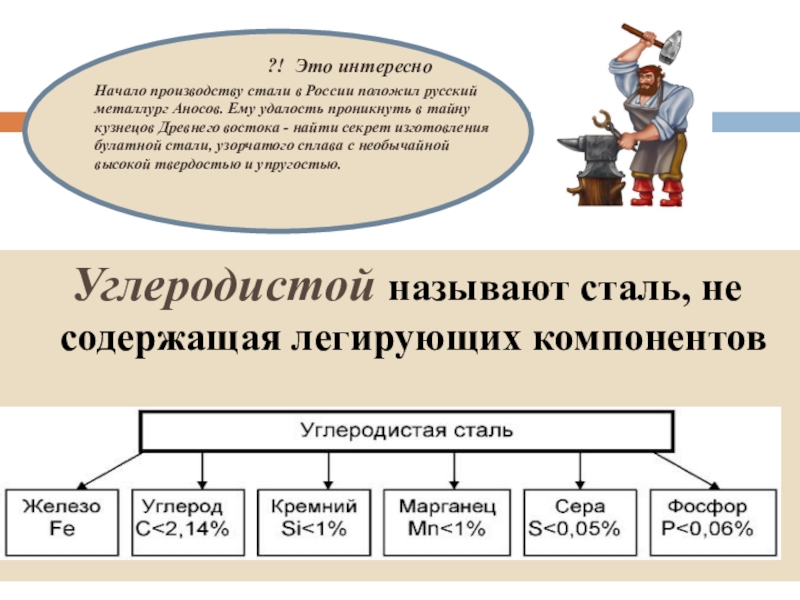

положил русский металлург Аносов. Ему удалость проникнуть в тайну кузнецов Древнего востока - найти секрет изготовления булатной стали, узорчатого сплава с необычайной высокой твердостью и упругостью.

?! Это интересно

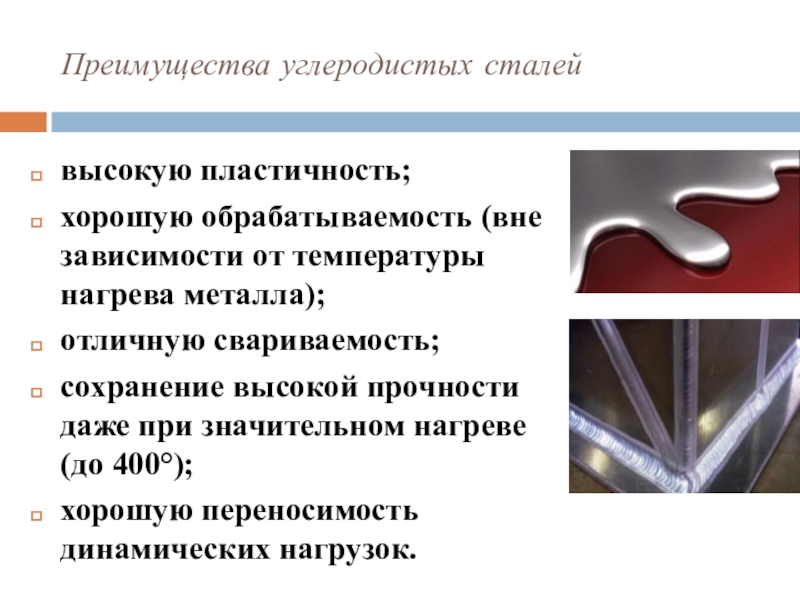

свариваемость;
сохранение высокой прочности даже при значительном нагреве (до 400°);
хорошую переносимость динамических нагрузок.

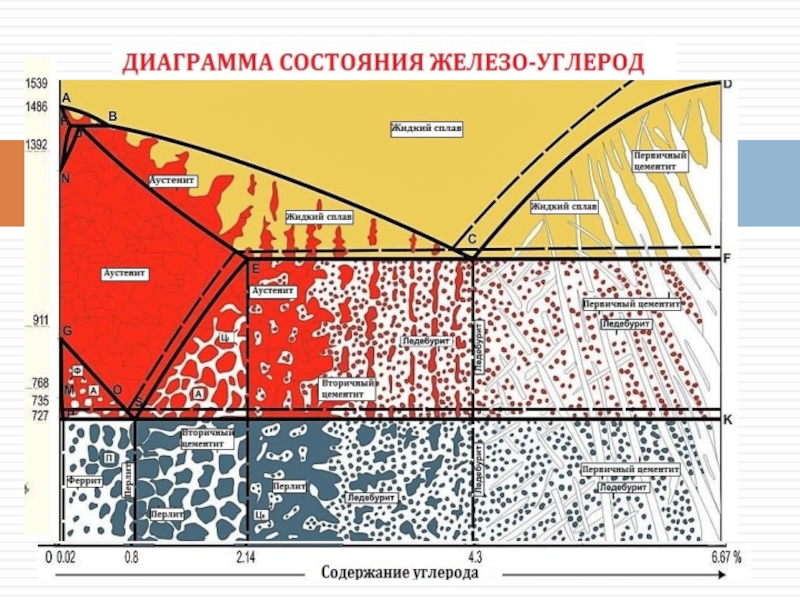

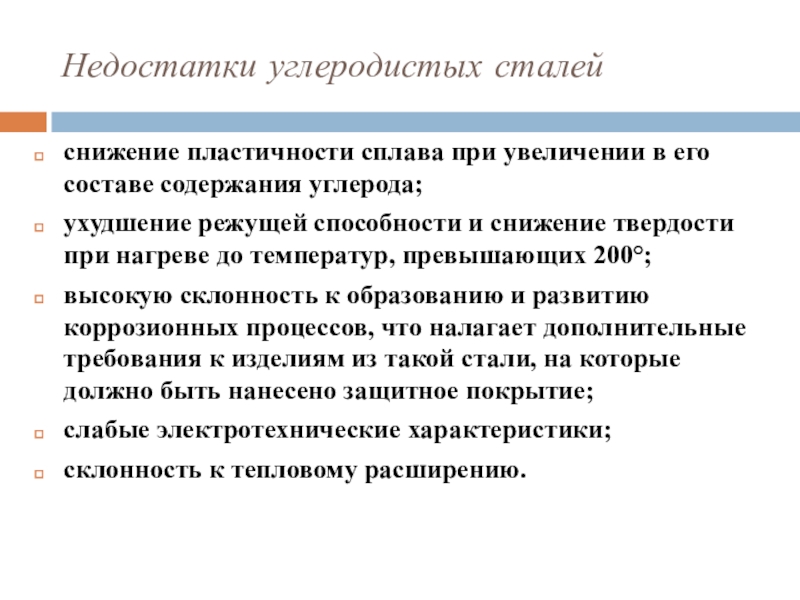

углерода;
ухудшение режущей способности и снижение твердости при нагреве до температур, превышающих 200°;
высокую склонность к образованию и развитию коррозионных процессов, что налагает дополнительные требования к изделиям из такой стали, на которые должно быть нанесено защитное покрытие;
слабые электротехнические характеристики;
склонность к тепловому расширению.

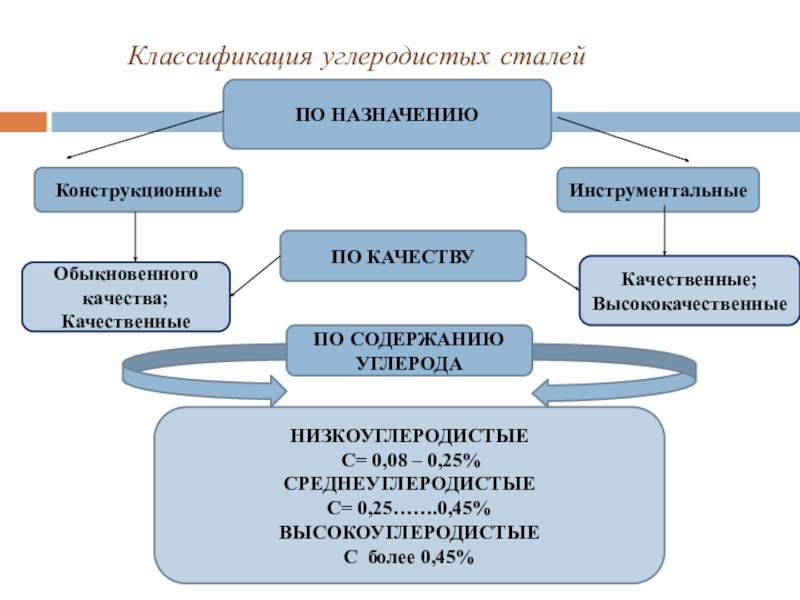

0,25%
СРЕДНЕУГЛЕРОДИСТЫЕ
С= 0,25…….0,45%
ВЫСОКОУГЛЕРОДИСТЫЕ
С более 0,45%

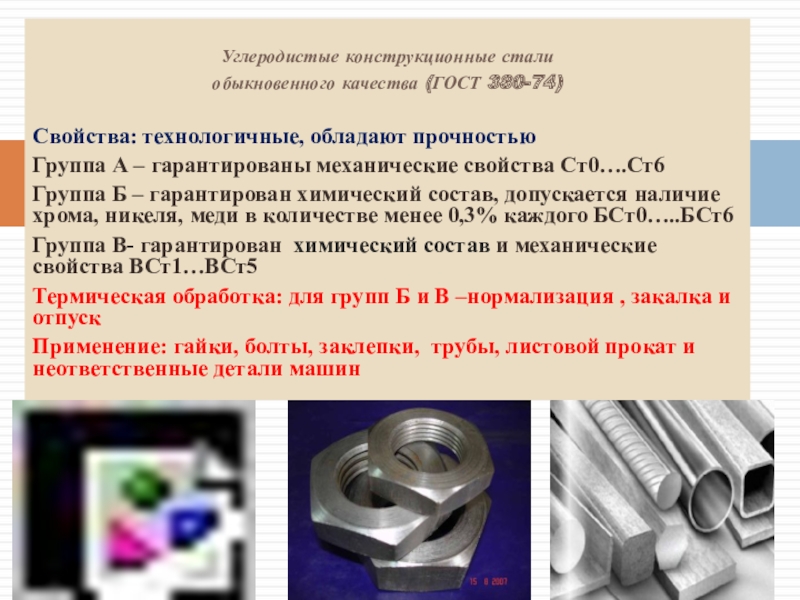

гарантированы механические свойства Ст0….Ст6
Группа Б – гарантирован химический состав, допускается наличие хрома, никеля, меди в количестве менее 0,3% каждого БСт0…..БСт6
Группа В- гарантирован химический состав и механические свойства ВСт1…ВСт5
Термическая обработка: для групп Б и В –нормализация , закалка и отпуск
Применение: гайки, болты, заклепки, трубы, листовой прокат и неответственные детали машин

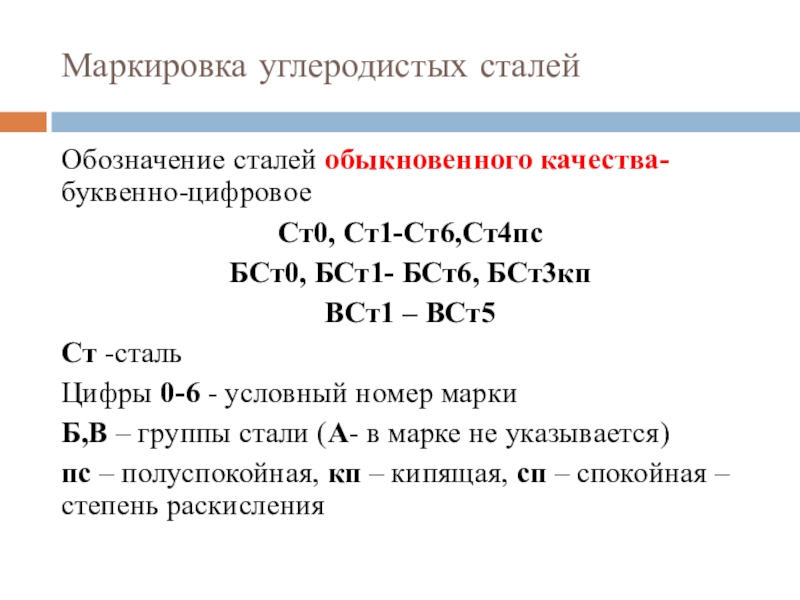

– ВСт5
Ст -сталь
Цифры 0-6 - условный номер марки
Б,В – группы стали (А- в марке не указывается)
пс – полуспокойная, кп – кипящая, сп – спокойная –степень раскисления

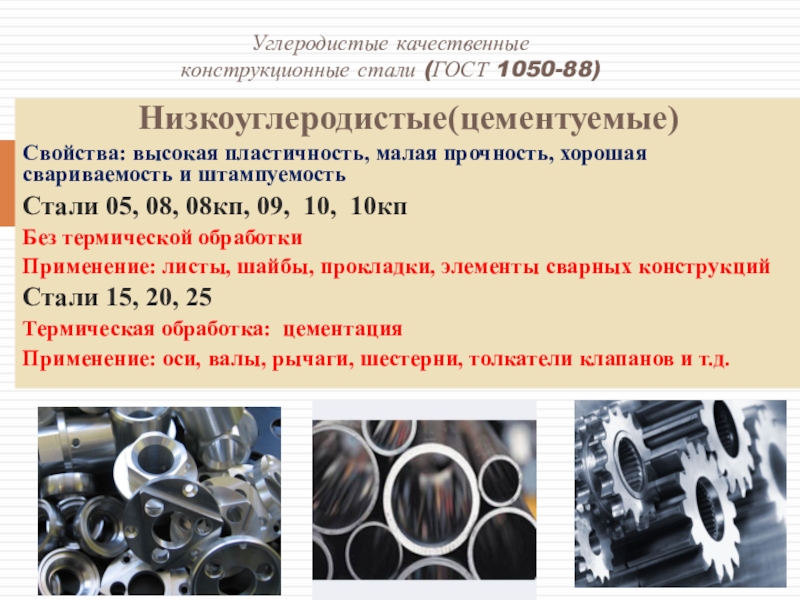

08, 08кп, 09, 10, 10кп
Без термической обработки
Применение: листы, шайбы, прокладки, элементы сварных конструкций
Стали 15, 20, 25
Термическая обработка: цементация
Применение: оси, валы, рычаги, шестерни, толкатели клапанов и т.д.

Углеродистые качественные конструкционные стали (ГОСТ 1050-88)

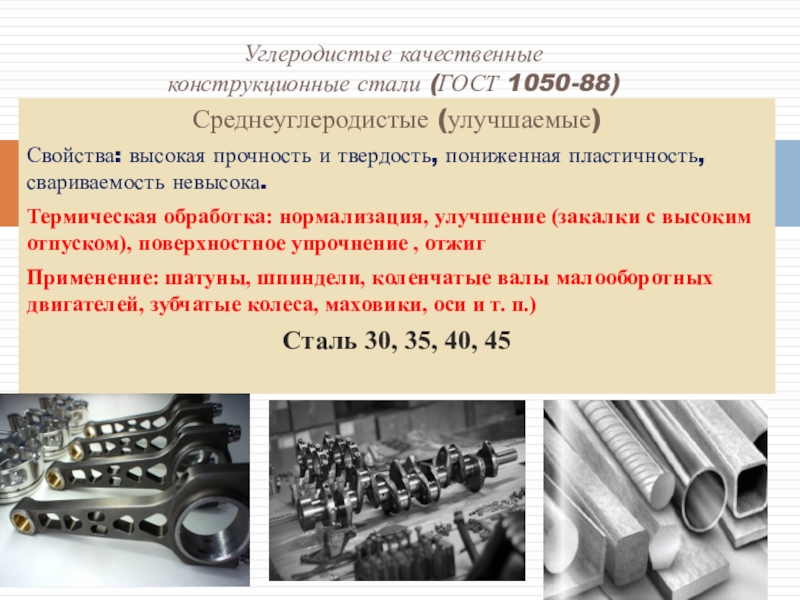

нормализация, улучшение (закалки с высоким отпуском), поверхностное упрочнение , отжиг
Применение: шатуны, шпиндели, коленчатые валы малооборотных двигателей, зубчатые колеса, маховики, оси и т. п.)
Сталь 30, 35, 40, 45

Углеродистые качественные конструкционные стали (ГОСТ 1050-88)

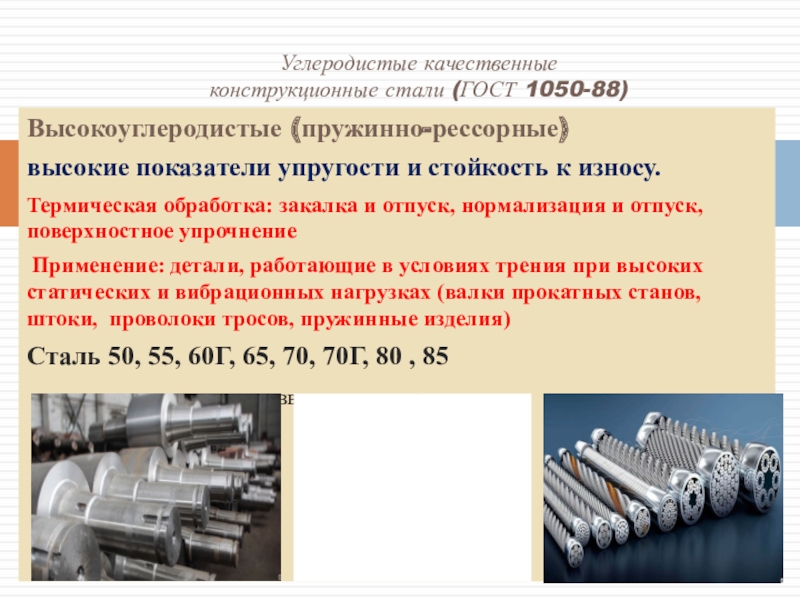

и отпуск, нормализация и отпуск, поверхностное упрочнение
Применение: детали, работающие в условиях трения при высоких статических и вибрационных нагрузках (валки прокатных станов, штоки, проволоки тросов, пружинные изделия)
Сталь 50, 55, 60Г, 65, 70, 70Г, 80 , 85
а также с дополнительно введенным марганцем





Углеродистые качественные конструкционные стали (ГОСТ 1050-88)

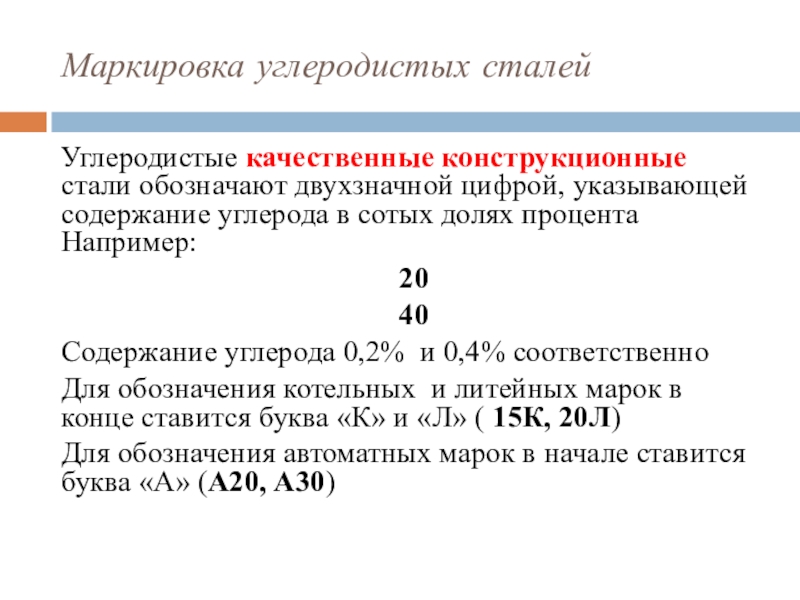

углерода в сотых долях процента Например:
20
40
Содержание углерода 0,2% и 0,4% соответственно
Для обозначения котельных и литейных марок в конце ставится буква «К» и «Л» ( 15К, 20Л)
Для обозначения автоматных марок в начале ставится буква «А» (А20, А30)

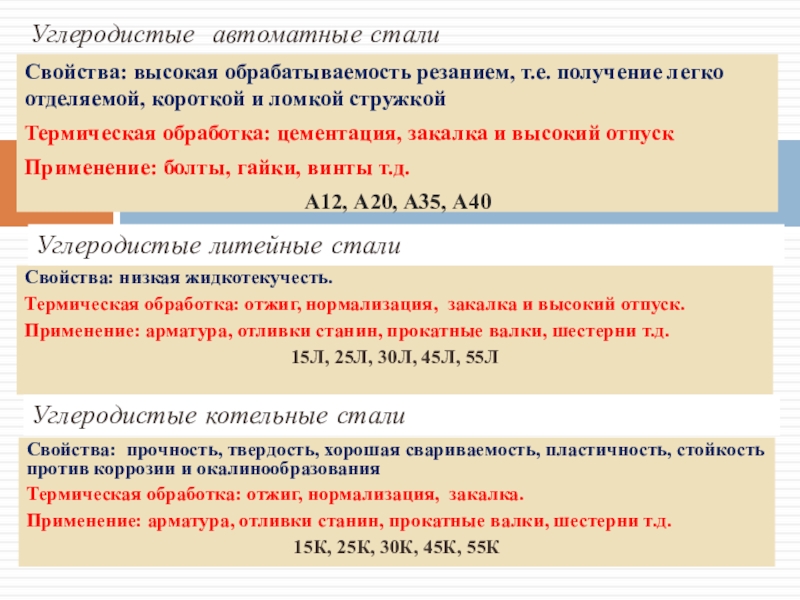

стружкой
Термическая обработка: цементация, закалка и высокий отпуск
Применение: болты, гайки, винты т.д.
А12, А20, А35, А40

Углеродистые автоматные стали

Свойства: низкая жидкотекучесть.
Термическая обработка: отжиг, нормализация, закалка и высокий отпуск.
Применение: арматура, отливки станин, прокатные валки, шестерни т.д.
15Л, 25Л, 30Л, 45Л, 55Л

Углеродистые литейные стали

Углеродистые котельные стали

Свойства: прочность, твердость, хорошая свариваемость, пластичность, стойкость против коррозии и окалинообразования
Термическая обработка: отжиг, нормализация, закалка.
Применение: арматура, отливки станин, прокатные валки, шестерни т.д.
15К, 25К, 30К, 45К, 55К

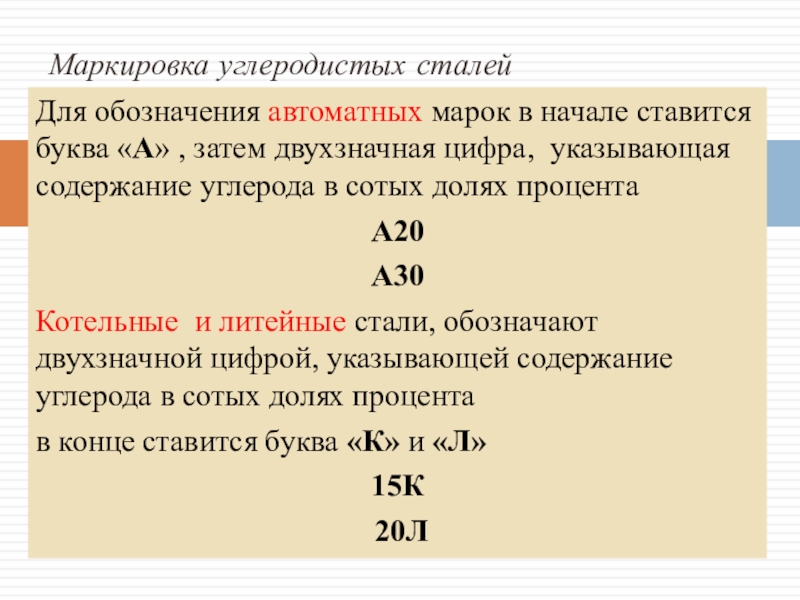

двухзначная цифра, указывающая содержание углерода в сотых долях процента
А20
А30
Котельные и литейные стали, обозначают двухзначной цифрой, указывающей содержание углерода в сотых долях процента
в конце ставится буква «К» и «Л»
15К
20Л

Маркировка углеродистых сталей

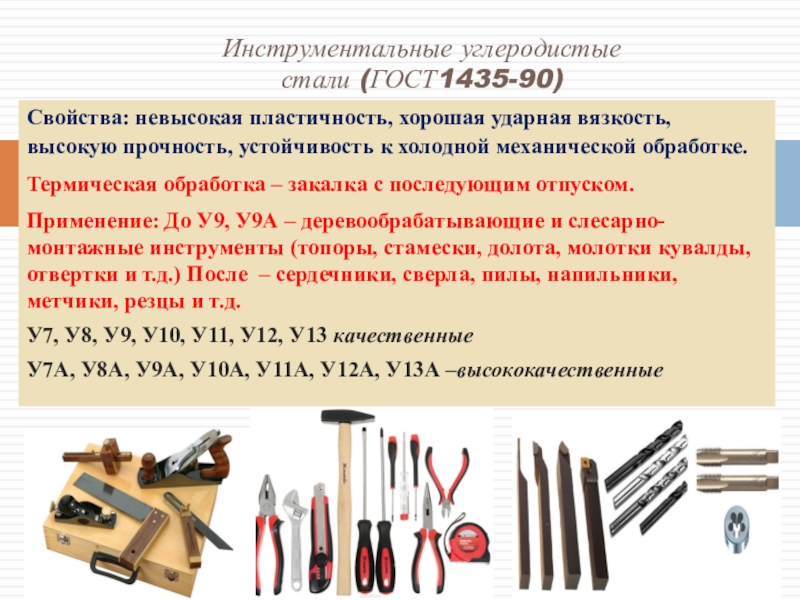

механической обработке.
Термическая обработка – закалка с последующим отпуском.
Применение: До У9, У9А – деревообрабатывающие и слесарно-монтажные инструменты (топоры, стамески, долота, молотки кувалды, отвертки и т.д.) После – сердечники, сверла, пилы, напильники, метчики, резцы и т.д.
У7, У8, У9, У10, У11, У12, У13 качественные
У7А, У8А, У9А, У10А, У11А, У12А, У13А –высококачественные

Инструментальные углеродистые стали (ГОСТ1435-90)

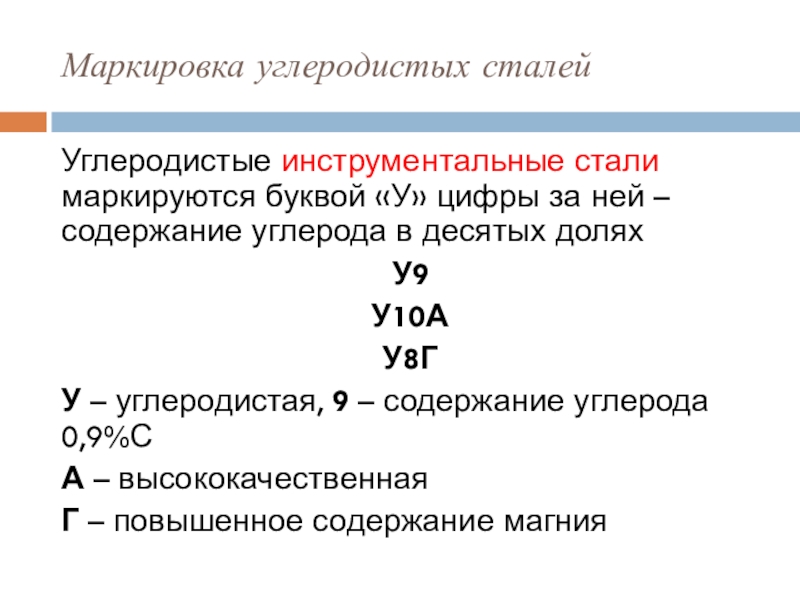

– содержание углерода в десятых долях
У9
У10А
У8Г
У – углеродистая, 9 – содержание углерода 0,9%С
А – высококачественная
Г – повышенное содержание магния

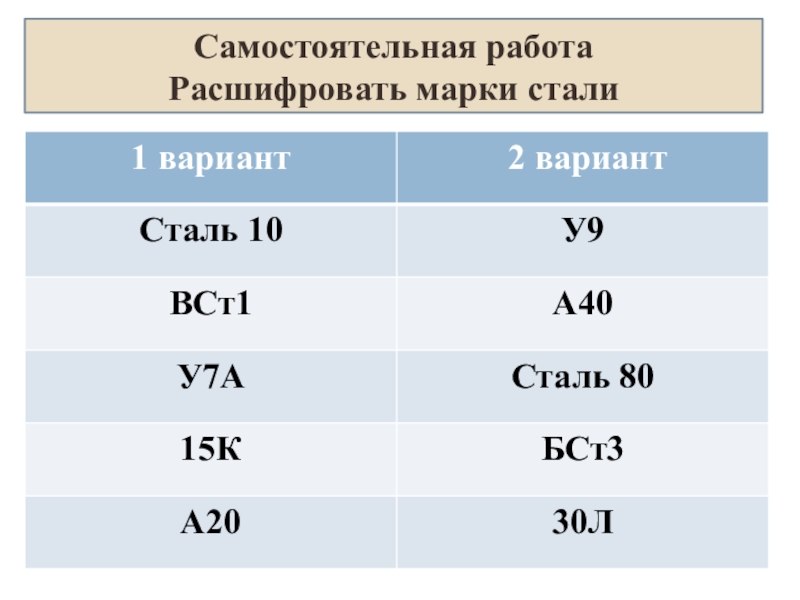

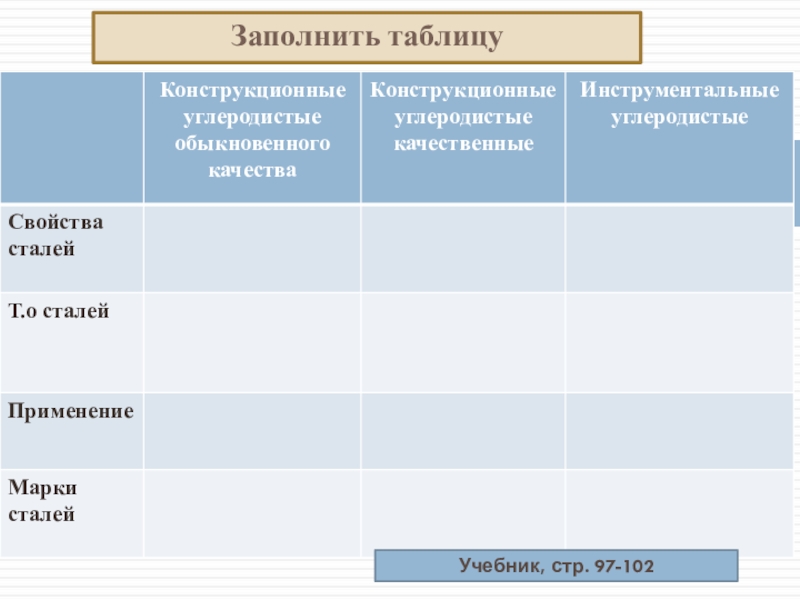

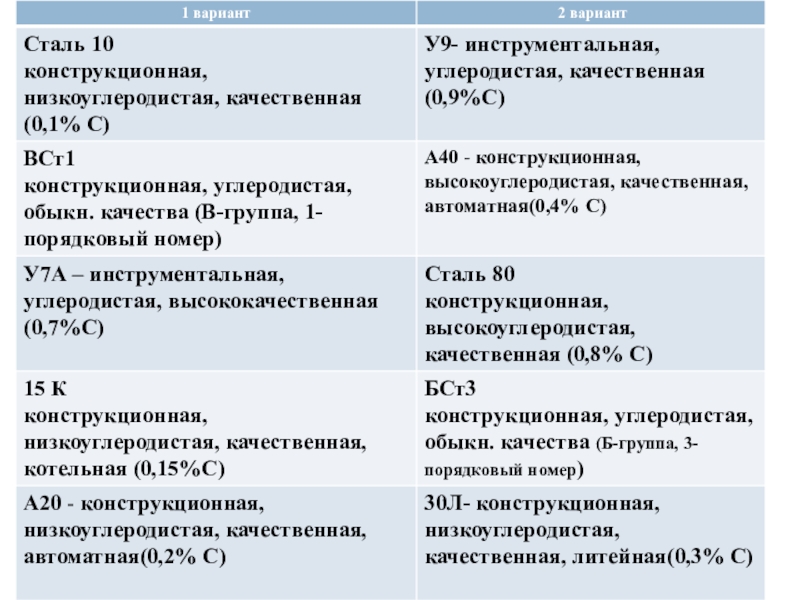

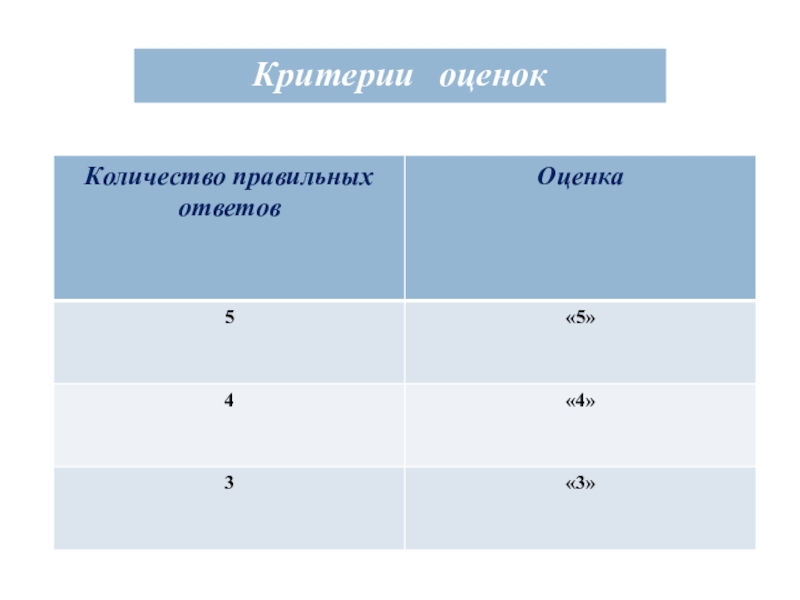

Было трудно … 4. Меня удивило … 5. Теперь я могу… 6. Мне захотелось … 7. Урок дал мне для будущей специальности…

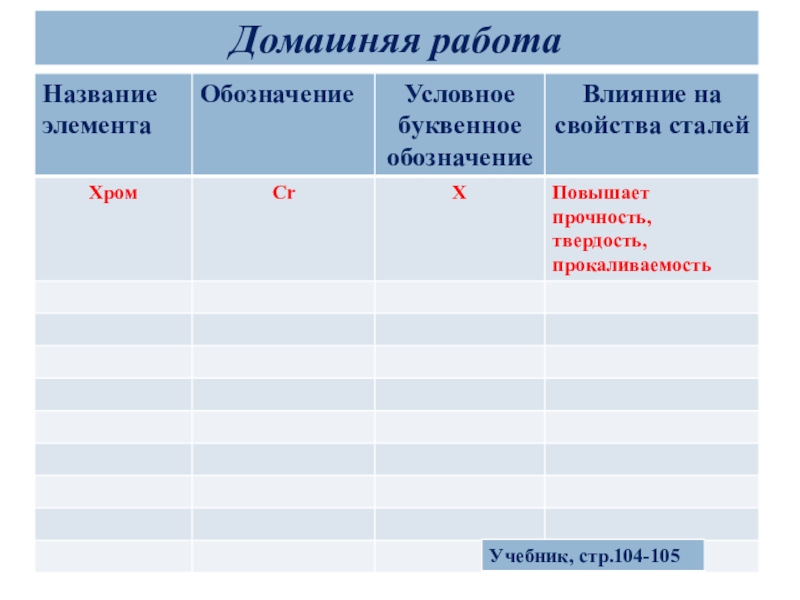

«Материаловедение», выписать в тетрадь легирующие элементы и их влияние на свойства стали.
