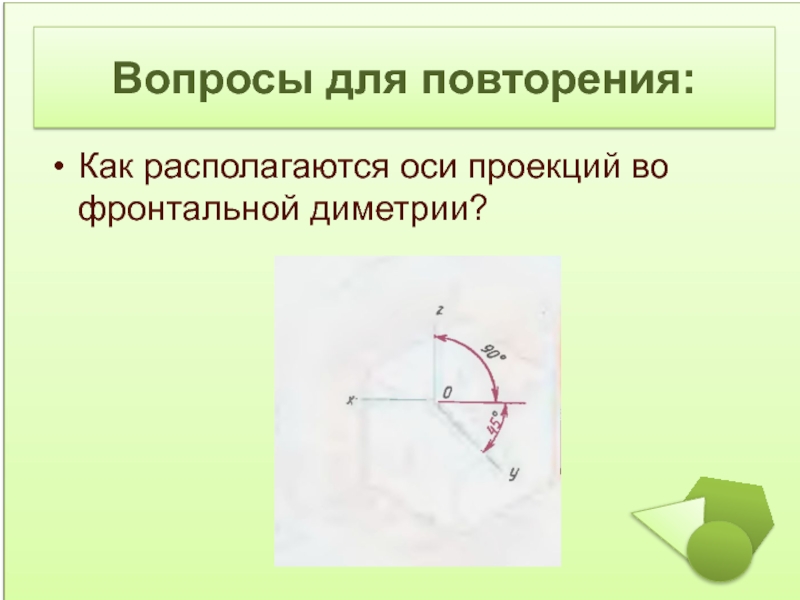

- 5. Как располагаются оси проекций во фронтальной диметрии?
- 6. Какое правило необходимо знать при построении в
- 7. Тема: Аксонометрические изображения моделей

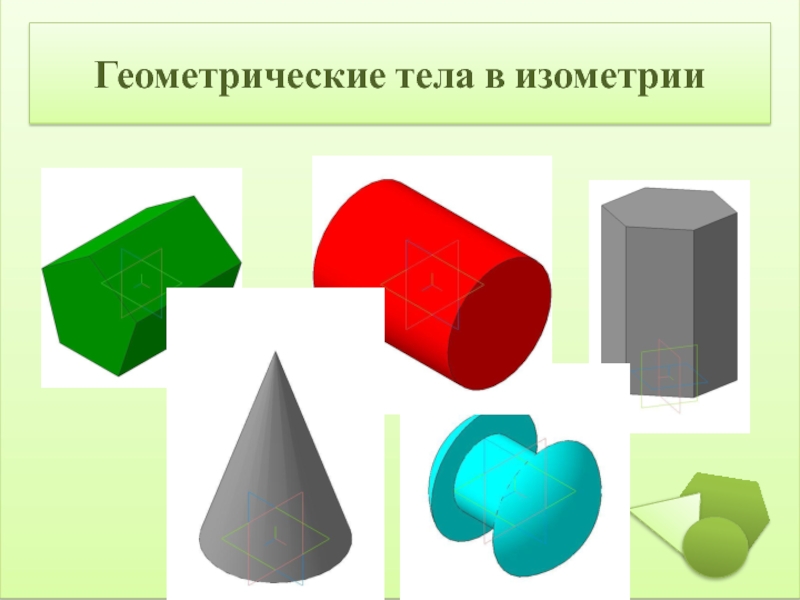

- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10

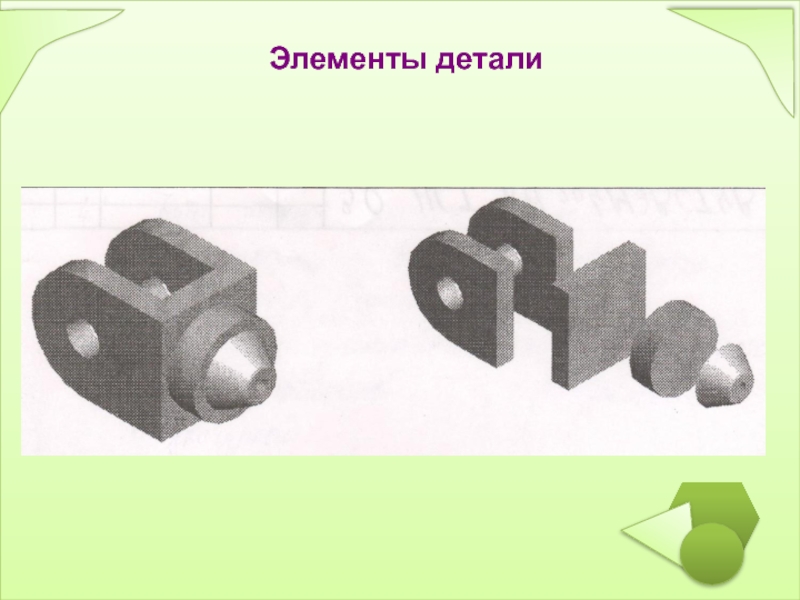

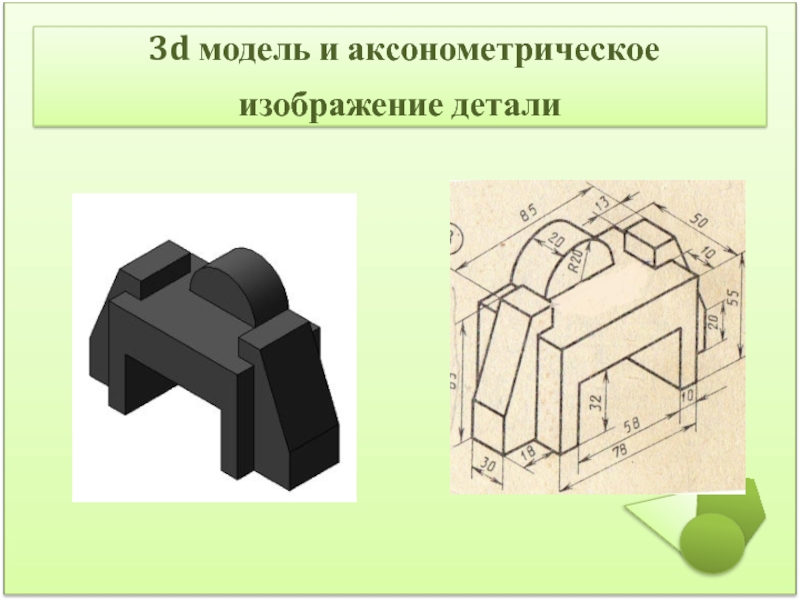

- 11. Элементы детали
- 12. Слайд 12
- 13. Правила построения изображений объемных фигурПри построении основания

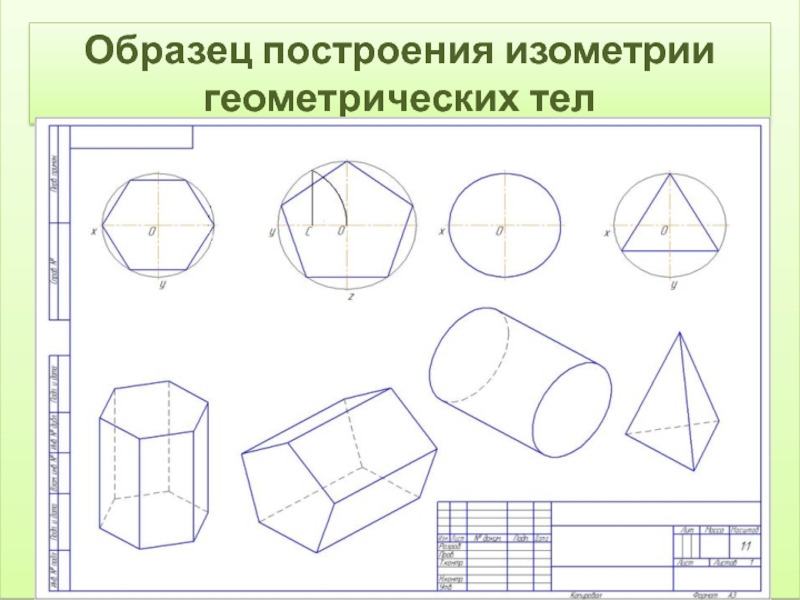

- 14. Слайд 14

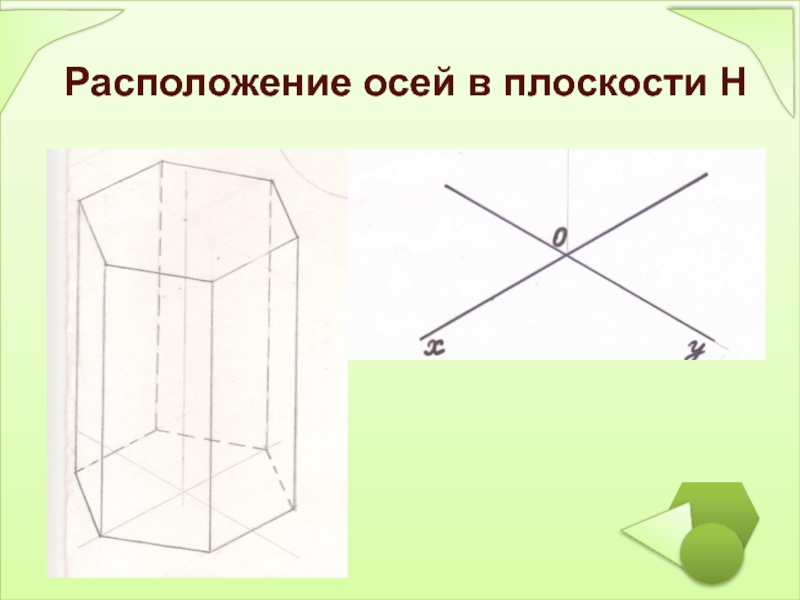

- 15. Расположение осей в плоскости H

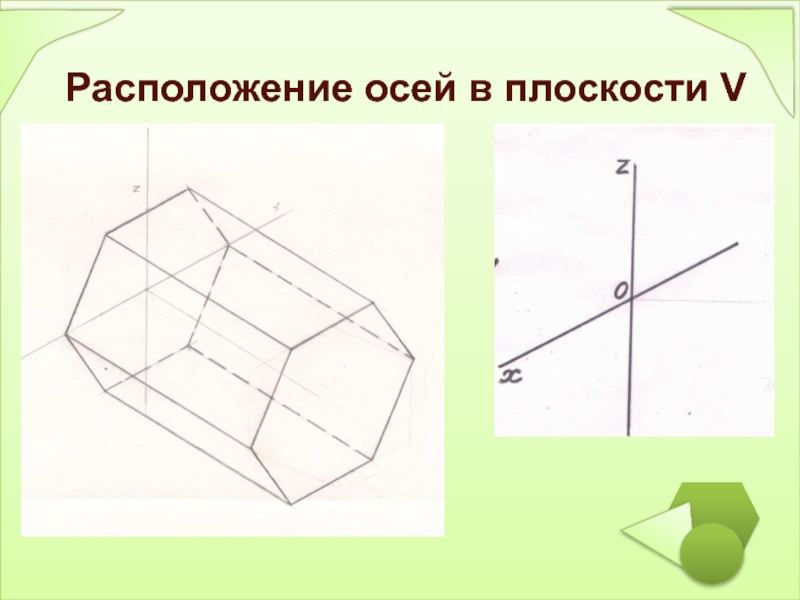

- 16. Расположение осей в плоскости V

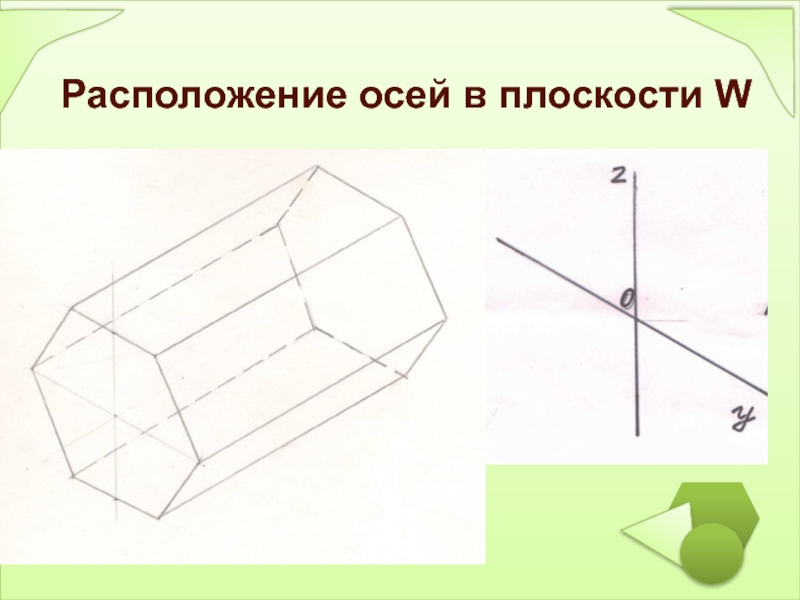

- 17. Расположение осей в плоскости W
- 18. Выполнение тестовых заданий
- 19. Слайд 19
- 20. Боголюбов С.К. Инженерная графика гл.16, параграф 1-6 Дочертить изображения геометрических тел в аксонометрии.
- 21. Спасибо за внимание!
Научиться строить объемные геометрические тела (призму, цилиндр, пирамиду) в аксонометрических проекциях
Слайд 1

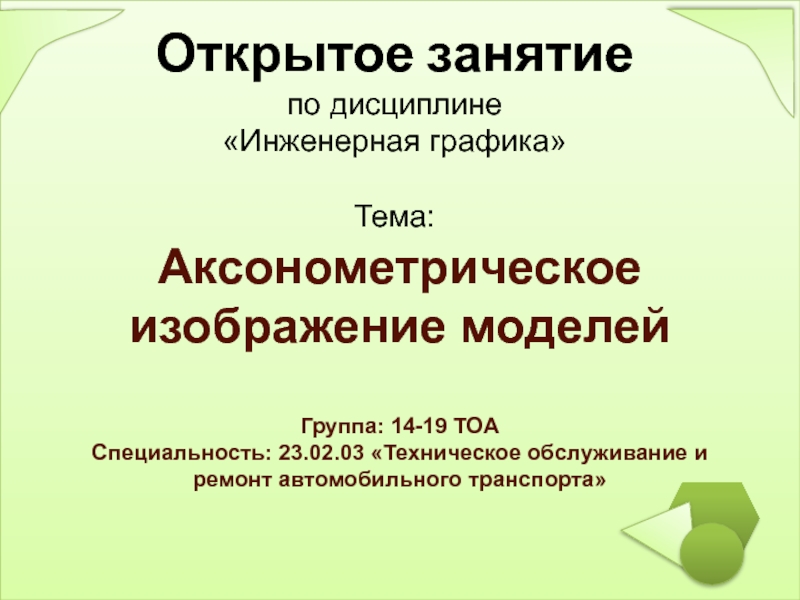

Аксонометрическое изображение моделей
Группа: 14-19 ТОА
Специальность: 23.02.03 «Техническое обслуживание и ремонт автомобильного
транспорта»
Слайд 2
Научиться строить объемные геометрические тела (призму, цилиндр, пирамиду) в аксонометрических проекциях

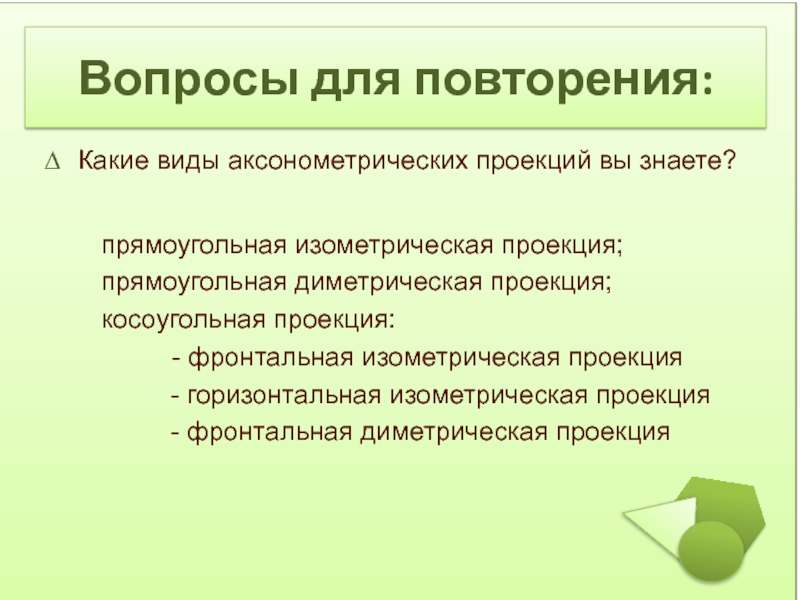

Слайд 3Какие виды аксонометрических проекций вы знаете?
прямоугольная изометрическая проекция;
прямоугольная диметрическая проекция;
косоугольная проекция:
- фронтальная изометрическая проекция
- горизонтальная изометрическая проекция
- фронтальная диметрическая проекция
Слайд 4
Вопросы для повторения:

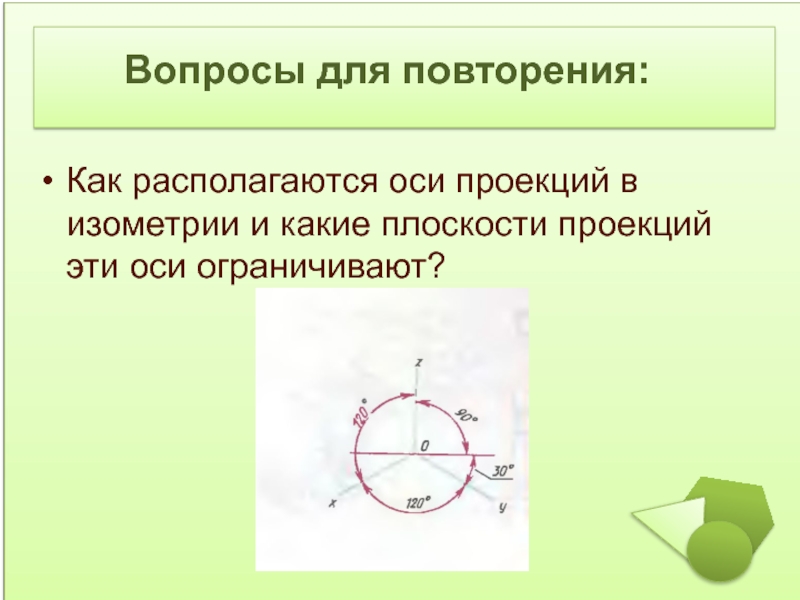

Как располагаются оси проекций в изометрии и какие плоскости
проекций эти оси ограничивают?

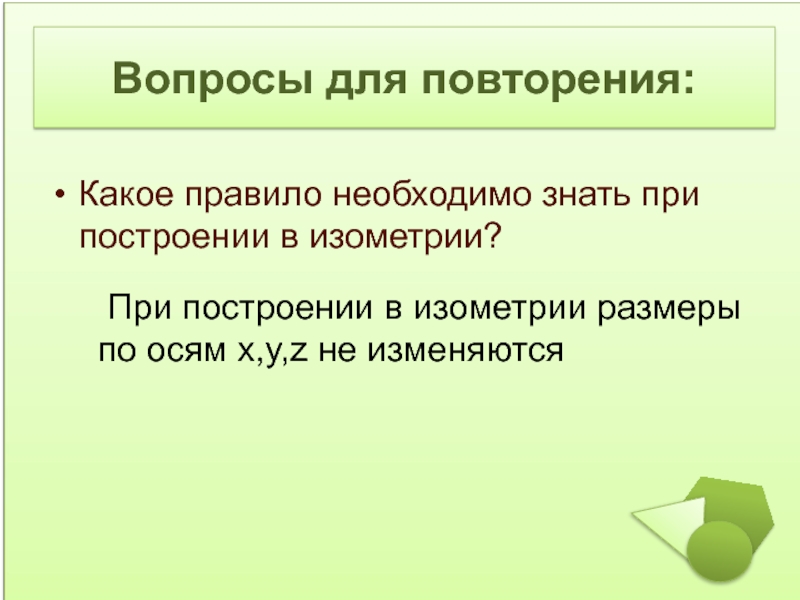

Слайд 6Какое правило необходимо знать при построении в изометрии?
При построении в изометрии
размеры по осям x,y,z не изменяются

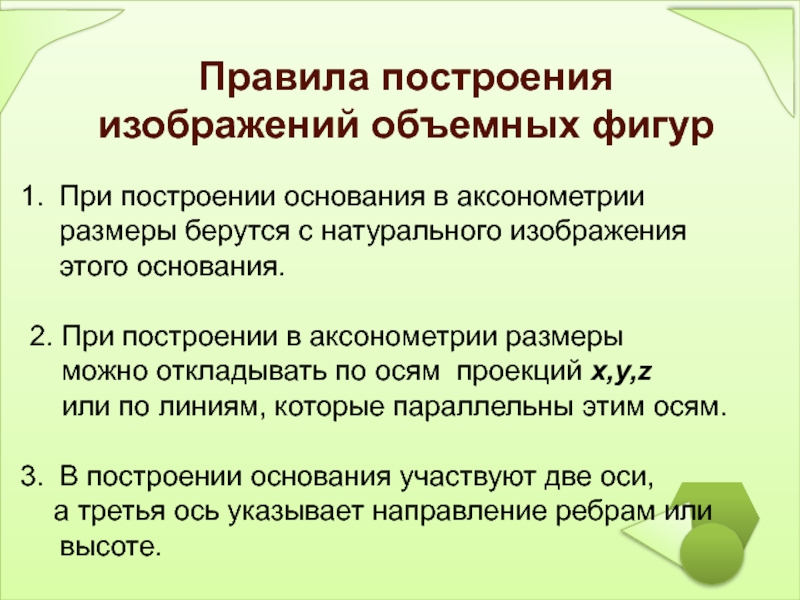

Слайд 13
Правила построения изображений объемных фигур
При построении основания в аксонометрии размеры берутся
с натурального изображения этого основания.
2. При построении в аксонометрии размеры
можно откладывать по осям проекций x,y,z
или по линиям, которые параллельны этим осям.
В построении основания участвуют две оси,
а третья ось указывает направление ребрам или высоте.
2. При построении в аксонометрии размеры
можно откладывать по осям проекций x,y,z
или по линиям, которые параллельны этим осям.
В построении основания участвуют две оси,
а третья ось указывает направление ребрам или высоте.

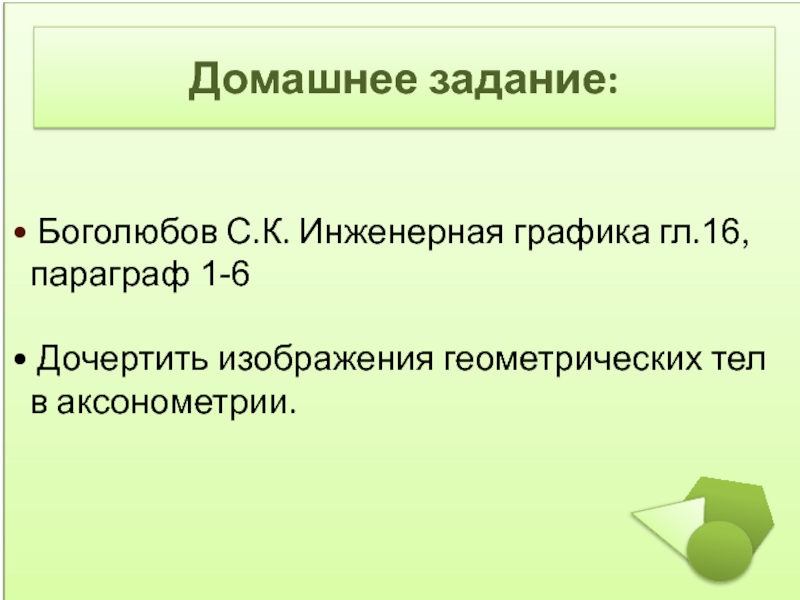

Слайд 20 Боголюбов С.К. Инженерная графика гл.16, параграф 1-6
Дочертить изображения
геометрических тел в аксонометрии.
