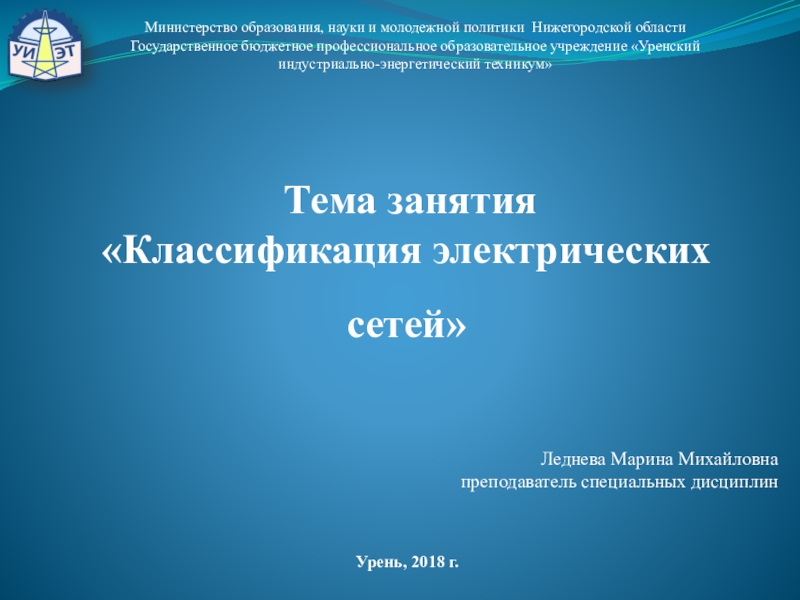

Леднева Марина Михайловна
преподаватель специальных дисциплин
Урень, 2018 г.
Тема занятия
«Классификация электрических сетей»
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад открытого учебного занятия на тему Классификация электрических сетей
Содержание
- 1. Презентация открытого учебного занятия на тему Классификация электрических сетей
- 2. План занятия Производство, передача и распределение электроэнергии
- 3. Жеребьевка Отгадать
- 4. Жеребьевка Отгадать
- 5. Задание 1 1. «Мы сделаем электричество таким
- 6. Задание 2 Зарисуйте схему производства, передачи и
- 7. Слайд 7
- 8. Задание 4Ответить, что изображено на картинках1.
- 9. Физкультминутка Министерство образования, науки и молодежной политики
- 10. Задание 5Найти ошибку в классификации электрических сетейЭлектрические
- 11. Задание 6Найти ошибку в классификации электрических сетейПо
- 12. Задание 7Дополнить определение и изобразить в своих
- 13. Задание 7Изобразите в своих журналах (согласно, полученного
- 14. Задание 8Запишите в журналах классификацию сетей в
- 15. Подведение итогов
- 16. Слайд 16
- 17. Домашнее задание Составить 5 ребусов
План занятия Производство, передача и распределение электроэнергии Классификация электрических сетей- Составляющие электрической системыМинистерство образования, науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 1Министерство образования, науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное
учреждение «Уренский индустриально-энергетический техникум»

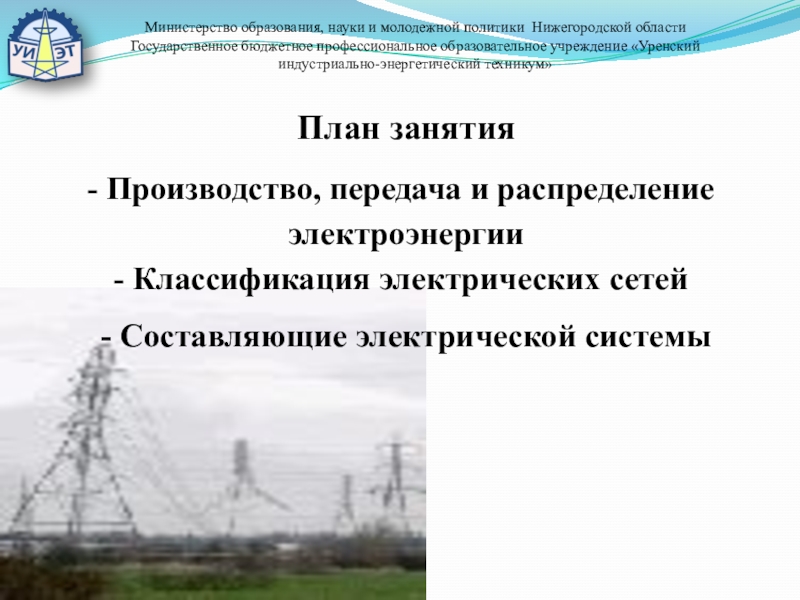

Слайд 2План занятия
Производство, передача и распределение электроэнергии
Классификация электрических сетей
- Составляющие
электрической системы
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 3 Жеребьевка
Отгадать ребус
Правильный ответ –
НАПРЯЖЕНИЕ
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 4 Жеребьевка
Отгадать ребус
Правильный ответ –
ЭЛЕКТРИЧЕСКАЯ СЕТЬ
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 5Задание 1
1. «Мы сделаем электричество таким дешевым, что жечь свечи
будут только богаче»
Томас Эдисон
2. «Всё! Кина не будет! Электричество кончилось!»
Джентельмены удачи
3. После электричества совершенно бросил интересоваться природой. Неусовершенствованная вещь»
Владимир Маяковский
Томас Эдисон
2. «Всё! Кина не будет! Электричество кончилось!»
Джентельмены удачи
3. После электричества совершенно бросил интересоваться природой. Неусовершенствованная вещь»
Владимир Маяковский
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 6Задание 2
Зарисуйте схему производства, передачи и распределения электрической энергии к
потребителям
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 7

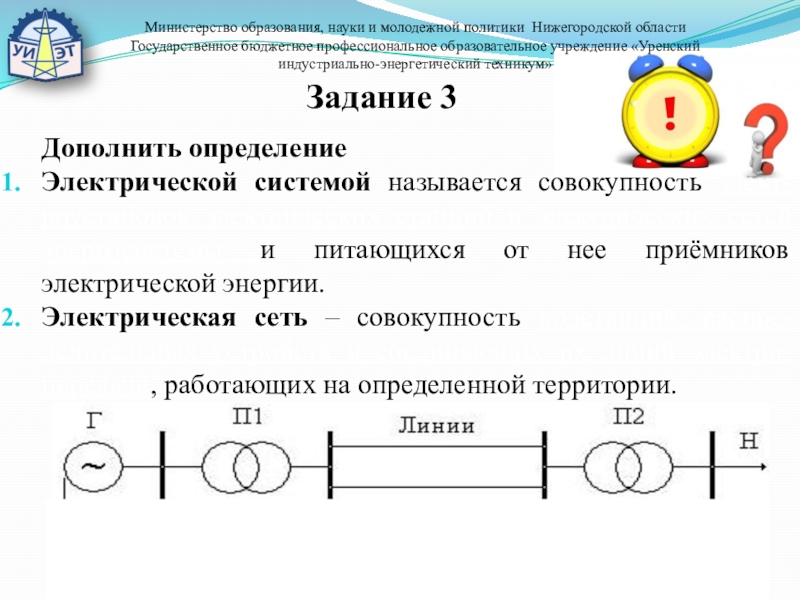

Задание 3
Дополнить определение
Электрической системой называется совокупность элект-роустановок электрических станций и электрических сетей энергосистемы и питающихся от нее приёмников электрической энергии.
Электрическая сеть – совокупность подстанций, распре-делительных устройств и соединяющих их линий электро-передачи, работающих на определенной территории.
Дополнить определение
Электрической системой называется совокупность элект-роустановок электрических станций и электрических сетей энергосистемы и питающихся от нее приёмников электрической энергии.
Электрическая сеть – совокупность подстанций, распре-делительных устройств и соединяющих их линий электро-передачи, работающих на определенной территории.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 8Задание 4
Ответить, что изображено на картинках
1. Подстанция
2. РУ
3. Линия электропередач
3. Линия электропередач
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 9Физкультминутка
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное
образовательное учреждение «Уренский индустриально-энергетический техникум»

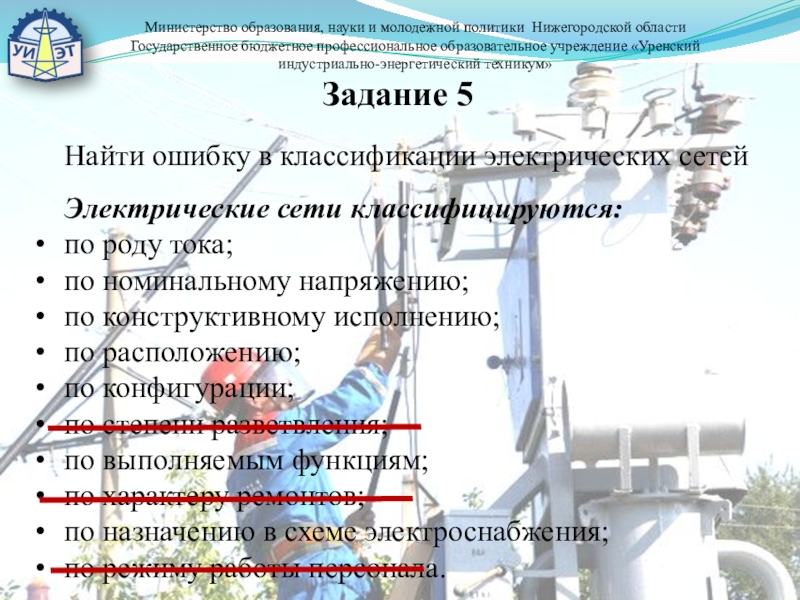

Слайд 10Задание 5
Найти ошибку в классификации электрических сетей
Электрические сети классифицируются:
по роду тока;
по
номинальному напряжению;
по конструктивному исполнению;
по расположению;
по конфигурации;
по степени разветвления;
по выполняемым функциям;
по характеру ремонтов;
по назначению в схеме электроснабжения;
по режиму работы персонала.
по конструктивному исполнению;
по расположению;
по конфигурации;
по степени разветвления;
по выполняемым функциям;
по характеру ремонтов;
по назначению в схеме электроснабжения;
по режиму работы персонала.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

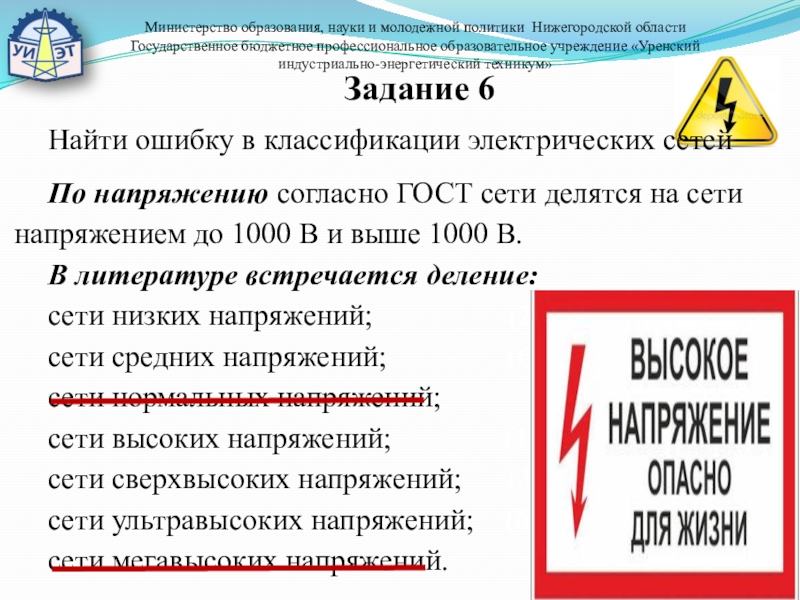

Слайд 11Задание 6
Найти ошибку в классификации электрических сетей
По напряжению согласно ГОСТ сети
делятся на сети напряжением до 1000 В и выше 1000 В.
В литературе встречается деление:
сети низких напряжений; (220 – 660 В)
сети средних напряжений; (6 – 35 кВ)
сети нормальных напряжений;
сети высоких напряжений; (110 – 220 кВ)
сети сверхвысоких напряжений; (330 – 750 кВ)
сети ультравысоких напряжений; (более 1000 кВ)
сети мегавысоких напряжений.
В литературе встречается деление:
сети низких напряжений; (220 – 660 В)
сети средних напряжений; (6 – 35 кВ)
сети нормальных напряжений;
сети высоких напряжений; (110 – 220 кВ)
сети сверхвысоких напряжений; (330 – 750 кВ)
сети ультравысоких напряжений; (более 1000 кВ)
сети мегавысоких напряжений.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»

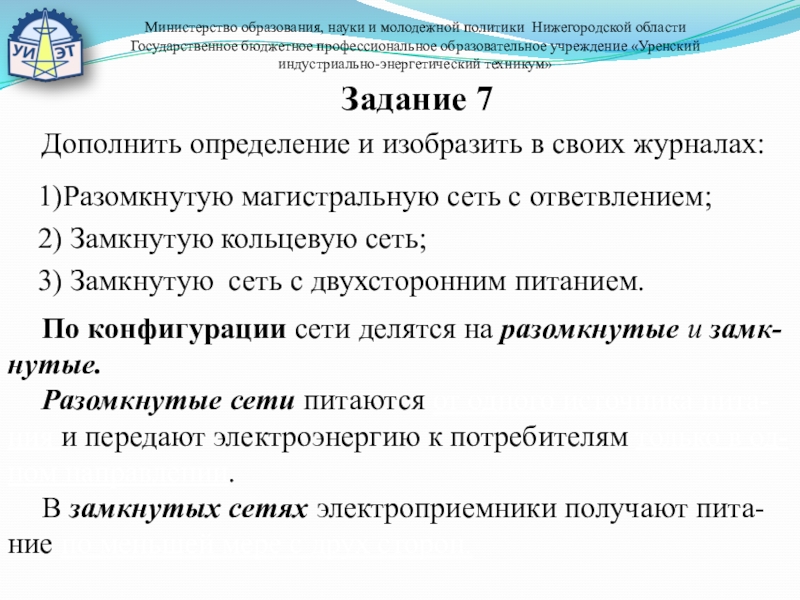

Слайд 12Задание 7
Дополнить определение и изобразить в своих журналах:
1)Разомкнутую магистральную
сеть с ответвлением;
2) Замкнутую кольцевую сеть;
3) Замкнутую сеть с двухсторонним питанием.
По конфигурации сети делятся на разомкнутые и замк-нутые.
Разомкнутые сети питаются от одного источника пита-ния и передают электроэнергию к потребителям только в од-ном направлении.
В замкнутых сетях электроприемники получают пита-ние по меньшей мере с друх сторон.
2) Замкнутую кольцевую сеть;
3) Замкнутую сеть с двухсторонним питанием.
По конфигурации сети делятся на разомкнутые и замк-нутые.
Разомкнутые сети питаются от одного источника пита-ния и передают электроэнергию к потребителям только в од-ном направлении.
В замкнутых сетях электроприемники получают пита-ние по меньшей мере с друх сторон.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 13Задание 7
Изобразите в своих журналах (согласно, полученного задания):
1)Разомкнутую магистральную сеть с
ответвлением;
2) Замкнутую кольцевую сеть;
3) Замкнутую сеть с двухсторонним питанием.
2) Замкнутую кольцевую сеть;
3) Замкнутую сеть с двухсторонним питанием.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 14Задание 8
Запишите в журналах классификацию сетей в зависимости от выполняемых ими
функций:
Системообразующие сети
Распределительные сети
Питающие сети
На ватманах, согласно полученного задания, с помощью предложенных картинок и маркеров:
Изобразить предложенную сеть, дать ее определение.
Подписать все элементы сети, нарисовать их схем.изображение, подписать вольтаж.
Защитить свой проект.
Системообразующие сети
Распределительные сети
Питающие сети
На ватманах, согласно полученного задания, с помощью предложенных картинок и маркеров:
Изобразить предложенную сеть, дать ее определение.
Подписать все элементы сети, нарисовать их схем.изображение, подписать вольтаж.
Защитить свой проект.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 15Подведение итогов
22-25 баллов – отлично
19-22 баллов – хорошо
12-19 баллов – удовлетворит.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 16
Рефлексия
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
Слайд 17Домашнее задание
Составить 5 ребусов (оформить на компьютере):
линия электропередач,
трансформатор, СИП, электро-снабжение, электромонтер, опора, силовой выклю-чатель, генератор, электродвигатель, энергия, потре-битель и т.д.
Министерство образования, науки и молодежной политики Нижегородской области
Государственное бюджетное профессиональное образовательное учреждение «Уренский индустриально-энергетический техникум»
