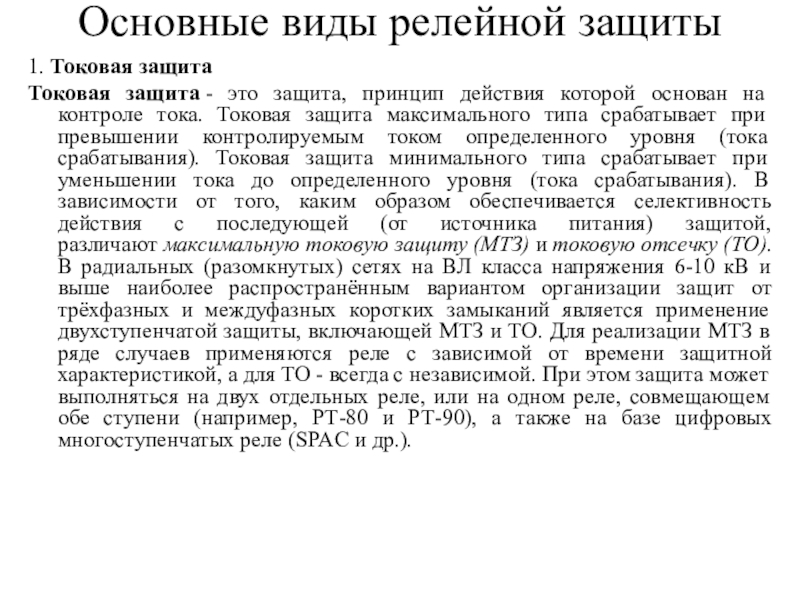

которой основан на контроле тока. Токовая защита максимального типа срабатывает при превышении контролируемым током определенного уровня (тока срабатывания). Токовая защита минимального типа срабатывает при уменьшении тока до определенного уровня (тока срабатывания). В зависимости от того, каким образом обеспечивается селективность действия с последующей (от источника питания) защитой, различают максимальную токовую защиту (МТЗ) и токовую отсечку (ТО). В радиальных (разомкнутых) сетях на ВЛ класса напряжения 6-10 кВ и выше наиболее распространённым вариантом организации защит от трёхфазных и междуфазных коротких замыканий является применение двухступенчатой защиты, включающей МТЗ и ТО. Для реализации МТЗ в ряде случаев применяются реле с зависимой от времени защитной характеристикой, а для ТО - всегда с независимой. При этом защита может выполняться на двух отдельных реле, или на одном реле, совмещающем обе ступени (например, РТ-80 и РТ-90), а также на базе цифровых многоступенчатых реле (SPAC и др.).

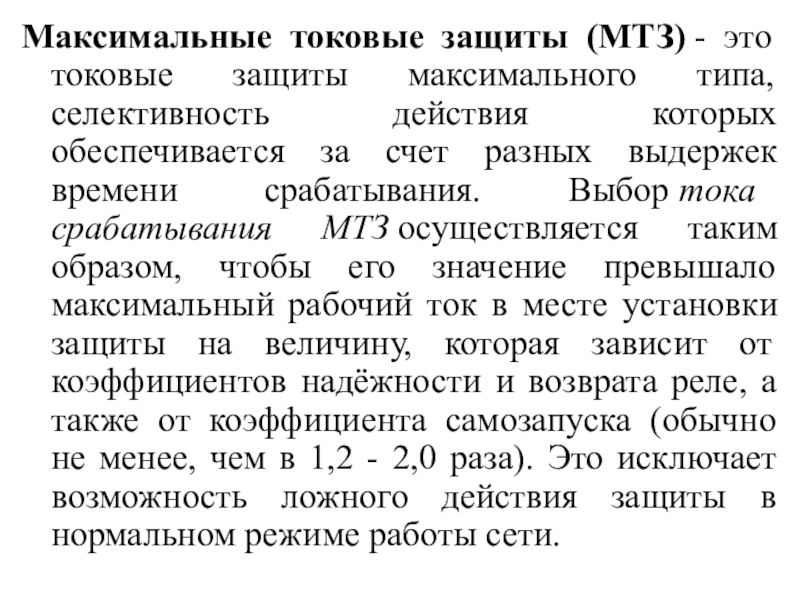

которых обеспечивается за счет разных выдержек времени срабатывания. Выбор тока срабатывания МТЗ осуществляется таким образом, чтобы его значение превышало максимальный рабочий ток в месте установки защиты на величину, которая зависит от коэффициентов надёжности и возврата реле, а также от коэффициента самозапуска (обычно не менее, чем в 1,2 - 2,0 раза). Это исключает возможность ложного действия защиты в нормальном режиме работы сети.

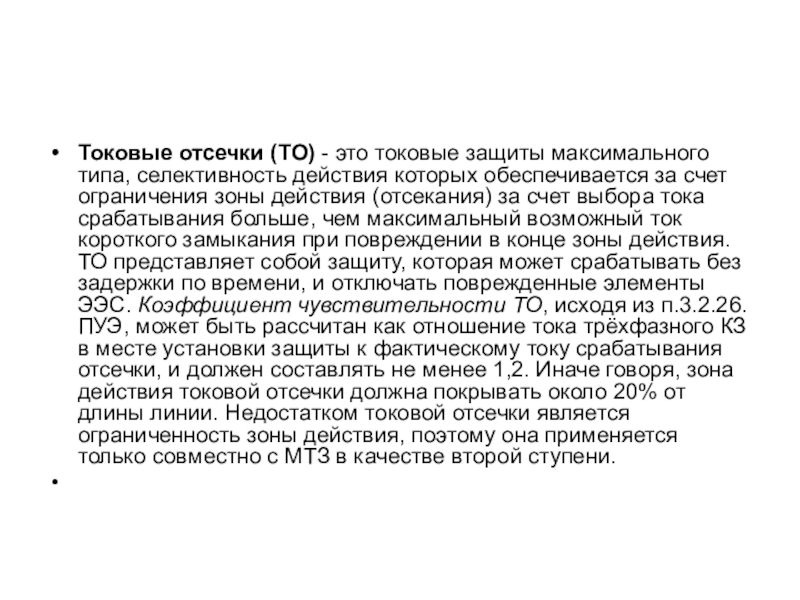

обеспечивается за счет ограничения зоны действия (отсекания) за счет выбора тока срабатывания больше, чем максимальный возможный ток короткого замыкания при повреждении в конце зоны действия. ТО представляет собой защиту, которая может срабатывать без задержки по времени, и отключать поврежденные элементы ЭЭС. Коэффициент чувствительности ТО, исходя из п.3.2.26. ПУЭ, может быть рассчитан как отношение тока трёхфазного КЗ в месте установки защиты к фактическому току срабатывания отсечки, и должен составлять не менее 1,2. Иначе говоря, зона действия токовой отсечки должна покрывать около 20% от длины линии. Недостатком токовой отсечки является ограниченность зоны действия, поэтому она применяется только совместно с МТЗ в качестве второй ступени.

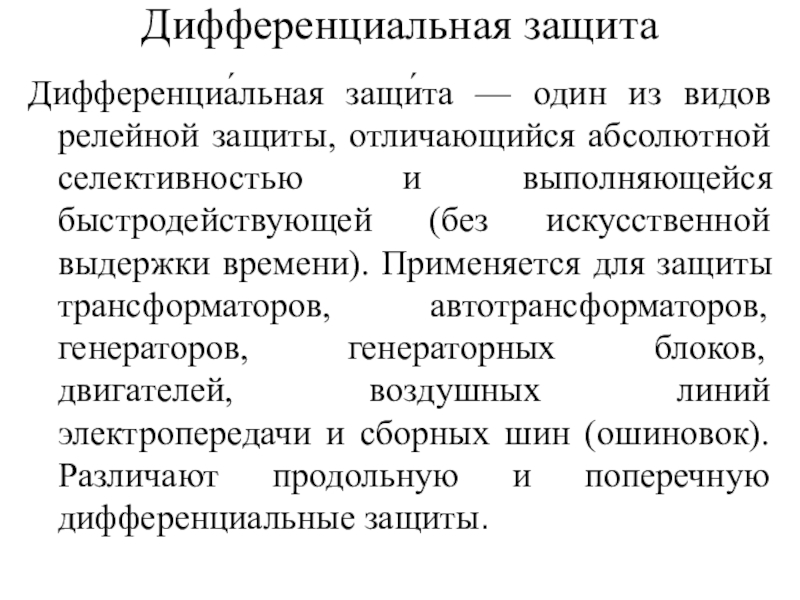

селективностью и выполняющейся быстродействующей (без искусственной выдержки времени). Применяется для защиты трансформаторов, автотрансформаторов, генераторов, генераторных блоков, двигателей, воздушных линий электропередачи и сборных шин (ошиновок). Различают продольную и поперечную дифференциальные защиты.

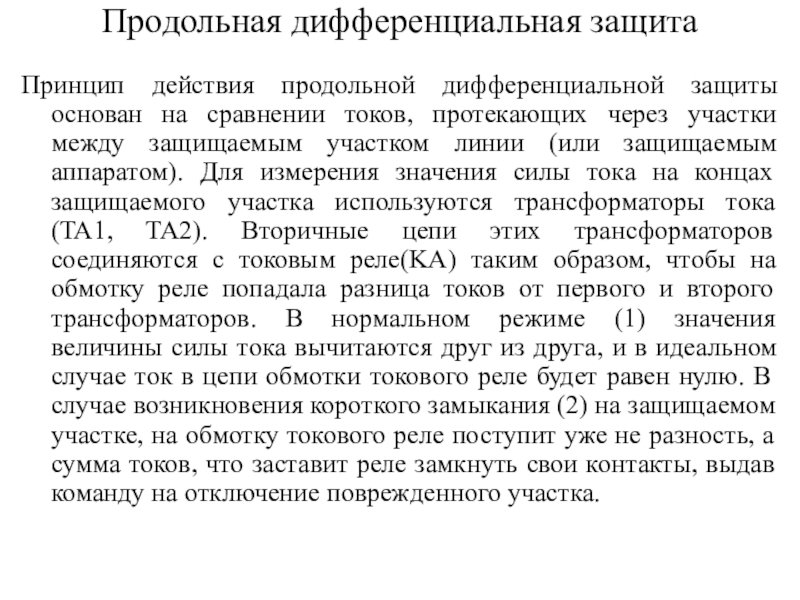

протекающих через участки между защищаемым участком линии (или защищаемым аппаратом). Для измерения значения силы тока на концах защищаемого участка используются трансформаторы тока(TA1, TA2). Вторичные цепи этих трансформаторов соединяются с токовым реле(KA) таким образом, чтобы на обмотку реле попадала разница токов от первого и второго трансформаторов. В нормальном режиме (1) значения величины силы тока вычитаются друг из друга, и в идеальном случае ток в цепи обмотки токового реле будет равен нулю. В случае возникновения короткого замыкания (2) на защищаемом участке, на обмотку токового реле поступит уже не разность, а сумма токов, что заставит реле замкнуть свои контакты, выдав команду на отключение поврежденного участка.

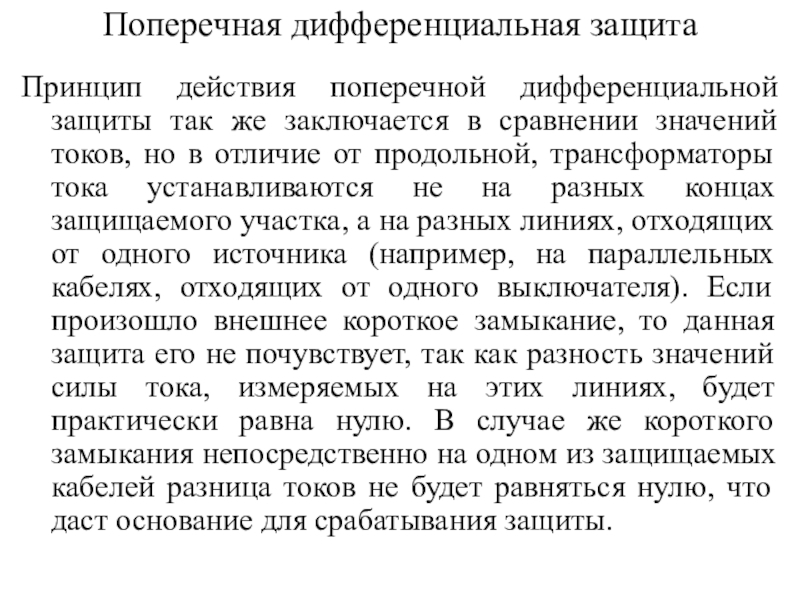

сравнении значений токов, но в отличие от продольной, трансформаторы тока устанавливаются не на разных концах защищаемого участка, а на разных линиях, отходящих от одного источника (например, на параллельных кабелях, отходящих от одного выключателя). Если произошло внешнее короткое замыкание, то данная защита его не почувствует, так как разность значений силы тока, измеряемых на этих линиях, будет практически равна нулю. В случае же короткого замыкания непосредственно на одном из защищаемых кабелей разница токов не будет равняться нулю, что даст основание для срабатывания защиты.

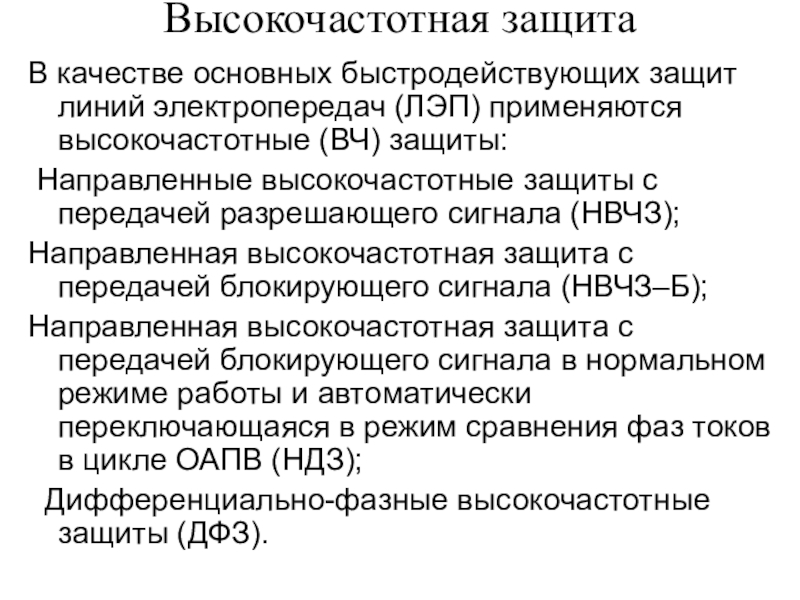

(ВЧ) защиты:
Направленные высокочастотные защиты с передачей разрешающего сигнала (НВЧЗ);
Направленная высокочастотная защита с передачей блокирующего сигнала (НВЧЗ–Б);
Направленная высокочастотная защита с передачей блокирующего сигнала в нормальном режиме работы и автоматически переключающаяся в режим сравнения фаз токов в цикле ОАПВ (НДЗ);
  Дифференциально-фазные высокочастотные защиты (ДФЗ).
