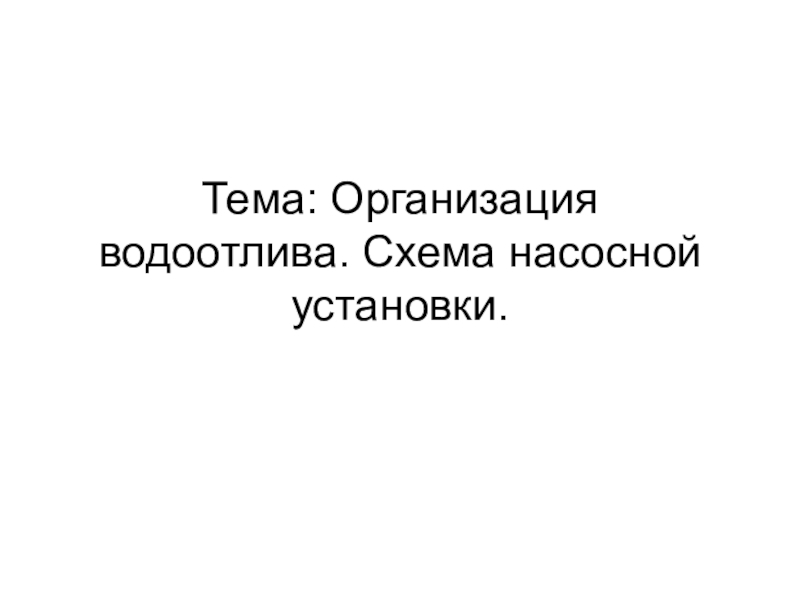

Презентация, доклад Организация водоотлива. Схема насосной установки.

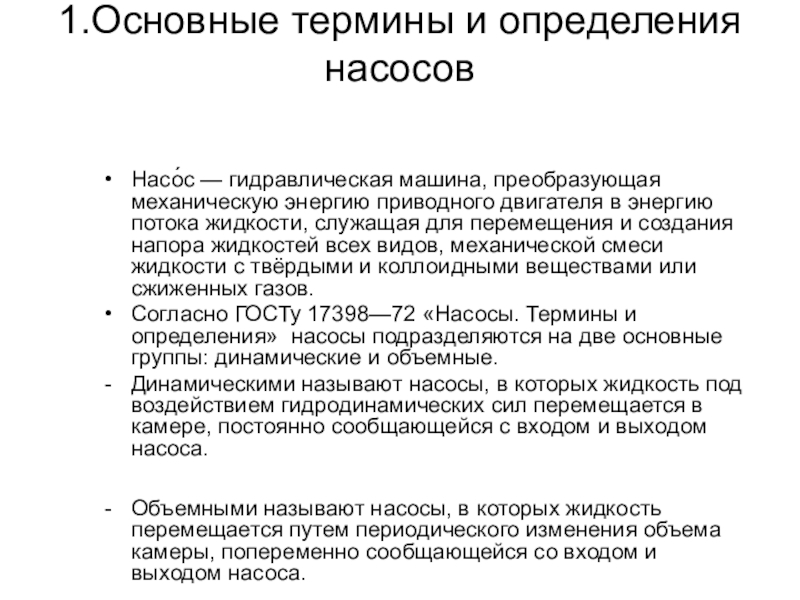

приводного двигателя в энергию потока жидкости, служащая для перемещения и создания напора жидкостей всех видов, механической смеси жидкости с твёрдыми и коллоидными веществами или сжиженных газов.
Согласно ГОСТу 17398—72 «Насосы. Термины и определения» насосы подразделяются на две основные группы: динамические и объемные.
Динамическими называют насосы, в которых жидкость под воздействием гидродинамических сил перемещается в камере, постоянно сообщающейся с входом и выходом насоса.
Объемными называют насосы, в которых жидкость перемещается путем периодического изменения объема камеры, попеременно сообщающейся со входом и выходом насоса.

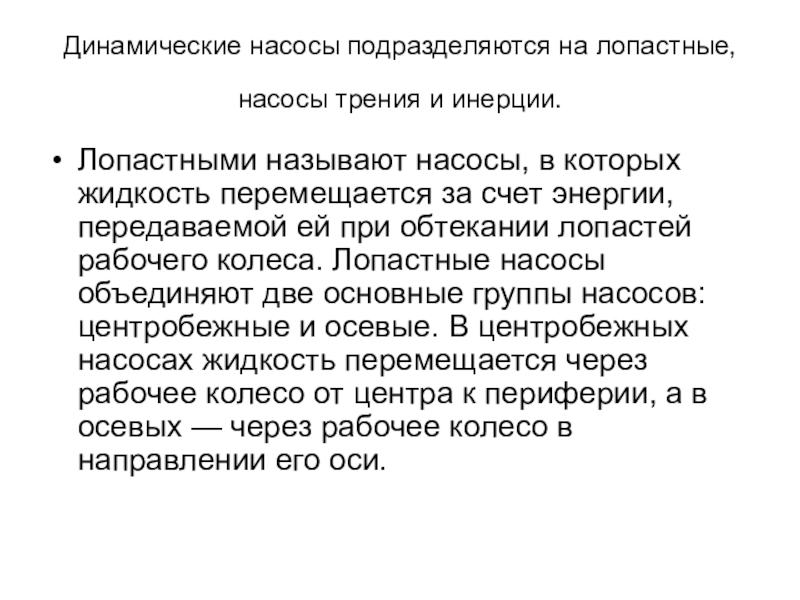

насосы, в которых жидкость перемещается за счет энергии, передаваемой ей при обтекании лопастей рабочего колеса. Лопастные насосы объединяют две основные группы насосов: центробежные и осевые. В центробежных насосах жидкость перемещается через рабочее колесо от центра к периферии, а в осевых — через рабочее колесо в направлении его оси.

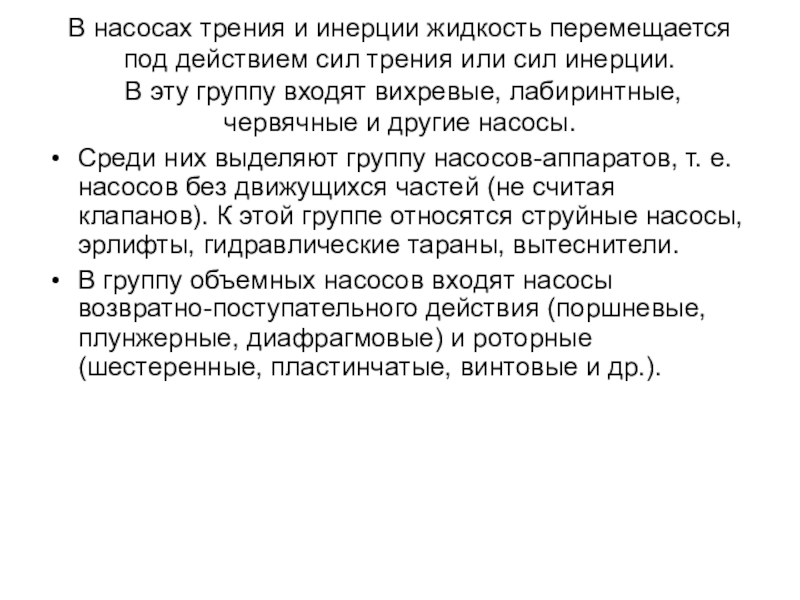

или сил инерции. В эту группу входят вихревые, лабиринтные, червячные и другие насосы.

Среди них выделяют группу насосов-аппаратов, т. е. насосов без движущихся частей (не считая клапанов). К этой группе относятся струйные насосы, эрлифты, гидравлические тараны, вытеснители.
В группу объемных насосов входят насосы возвратно-поступательного действия (поршневые, плунжерные, диафрагмовые) и роторные (шестеренные, пластинчатые, винтовые и др.).

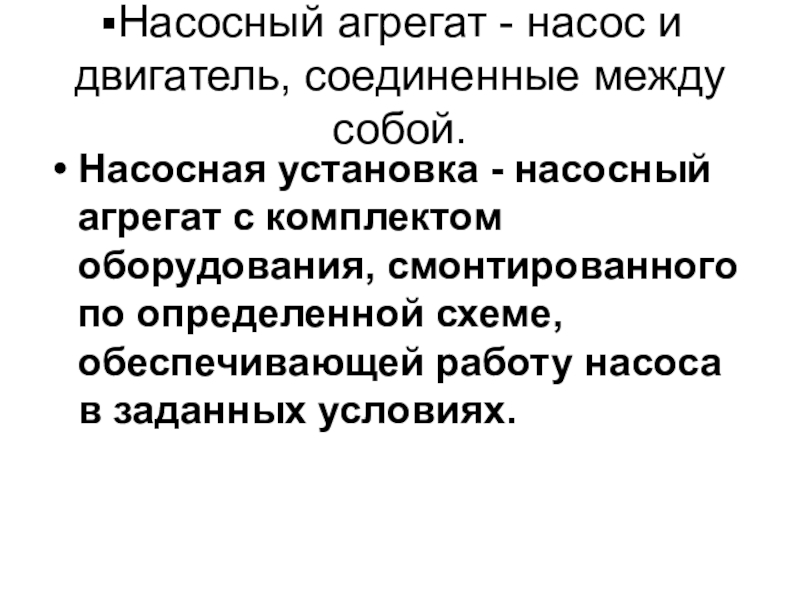

- насосный агрегат с комплектом оборудования, смонтированного по определенной схеме, обеспечивающей работу насоса в заданных условиях.

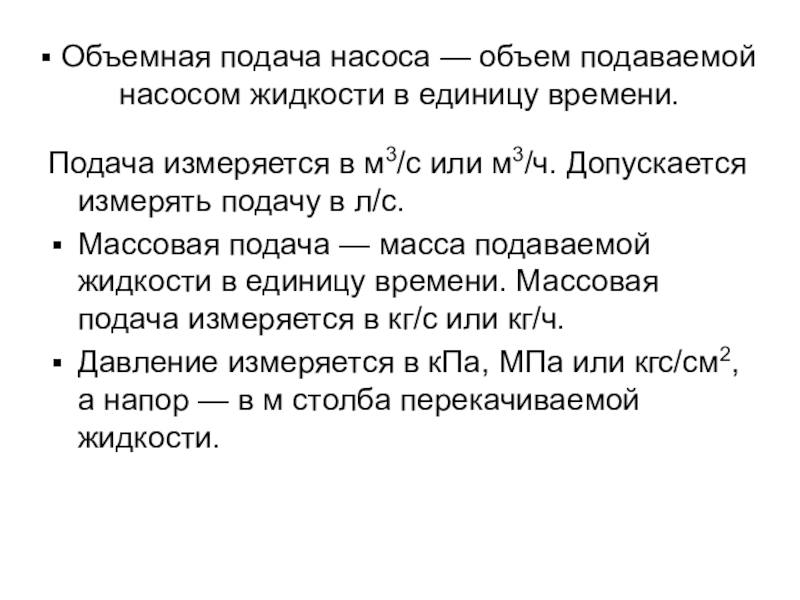

времени.

Подача измеряется в м3/с или м3/ч. Допускается измерять подачу в л/с.
Массовая подача — масса подаваемой жидкости в единицу времени. Массовая подача измеряется в кг/с или кг/ч.
Давление измеряется в кПа, МПа или кгс/см2, а напор — в м столба перекачиваемой жидкости.

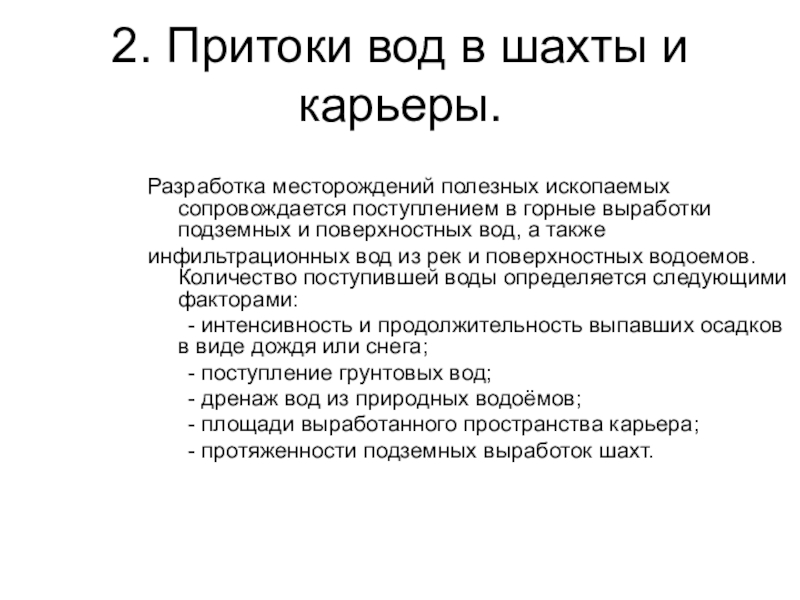

поступлением в горные выработки подземных и поверхностных вод, а также
инфильтрационных вод из рек и поверхностных водоемов. Количество поступившей воды определяется следующими факторами:
- интенсивность и продолжительность выпавших осадков в виде дождя или снега;
- поступление грунтовых вод;
- дренаж вод из природных водоёмов;
- площади выработанного пространства карьера;
- протяженности подземных выработок шахт.

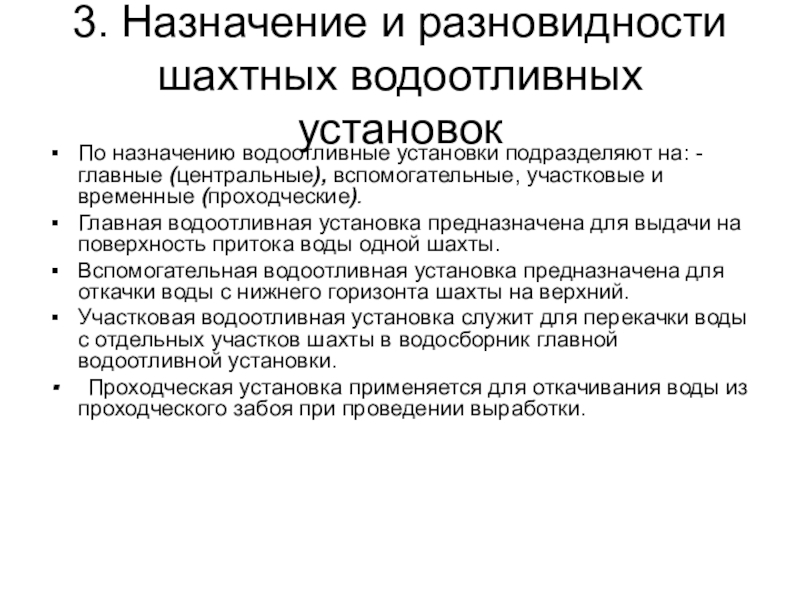

подразделяют на: - главные (центральные), вспомогательные, участковые и временные (проходческие).
Главная водоотливная установка предназначена для выдачи на поверхность притока воды одной шахты.
Вспомогательная водоотливная установка предназначена для откачки воды с нижнего горизонта шахты на верхний.
Участковая водоотливная установка служит для перекачки воды с отдельных участков шахты в водосборник главной водоотливной установки.
Проходческая установка применяется для откачивания воды из проходческого забоя при проведении выработки.

жидкости напорного трубопровода при быстром изменении скорости потока и приводящих к резкому изменению давления. При этом в жидкости возникает колебательный процесс чередования резкого повышения и понижения давления. Такое изменение давления в трубопроводе иногда превышает в десятки, и даже сотни раз обычное давление в нём, что оказывается опасным для прочности труб и даже может вызывать их разрыв.
Гидравлический удар возникает при внезапном закрытии задвижки на напорном трубопроводе и сопровождается резким увеличением давления, а также при резком открытии задвижзадвижки, когда давление падает в результате возрастания скорости движения жидкости.

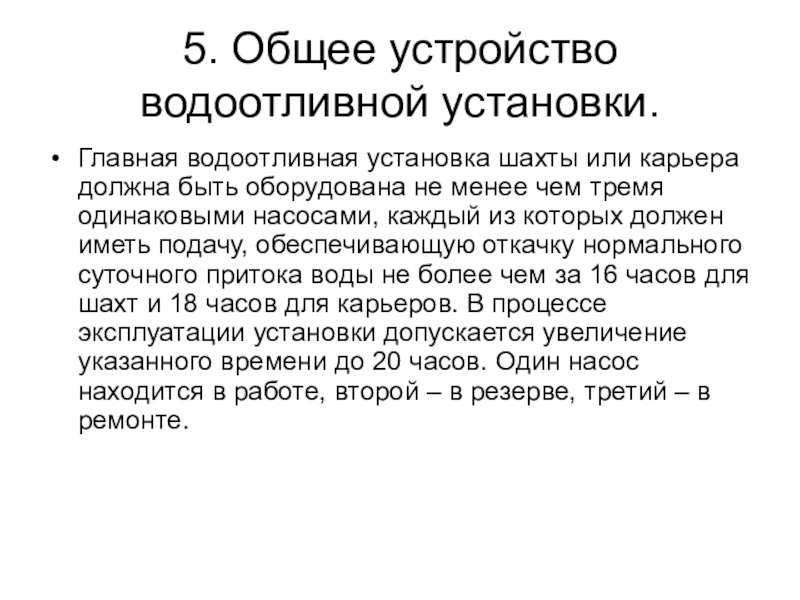

должна быть оборудована не менее чем тремя одинаковыми насосами, каждый из которых должен иметь подачу, обеспечивающую откачку нормального суточного притока воды не более чем за 16 часов для шахт и 18 часов для карьеров. В процессе эксплуатации установки допускается увеличение указанного времени до 20 часов. Один насос находится в работе, второй – в резерве, третий – в ремонте.

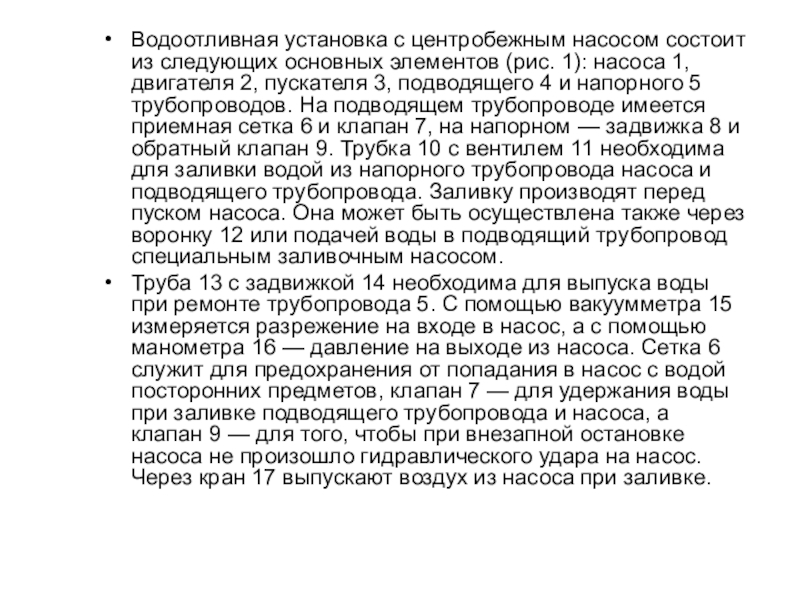

1): насоса 1, двигателя 2, пускателя 3, подводящего 4 и напорного 5 трубопроводов. На подводящем трубопроводе имеется приемная сетка 6 и клапан 7, на напорном — задвижка 8 и обратный клапан 9. Трубка 10 с вентилем 11 необходима для заливки водой из напорного трубо­провода насоса и подводящего трубопровода. Заливку производят перед пуском насоса. Она может быть осуществлена также через воронку 12 или подачей воды в подводящий трубопровод специ­альным заливочным насосом.
Труба 13 с задвижкой 14 необходима для выпуска воды при ремонте трубопровода 5. С помощью вакуумметра 15 измеряется разрежение на входе в насос, а с помощью манометра 16 — давле­ние на выходе из насоса. Сетка 6 служит для предохранения от попадания в насос с водой посторонних предметов, клапан 7 — для удержания воды при заливке подводящего трубопровода и насоса, а клапан 9 — для того, чтобы при внезапной остановке насоса не произошло гидравлического удара на насос. Через кран 17 выпускают воздух из насоса при заливке.

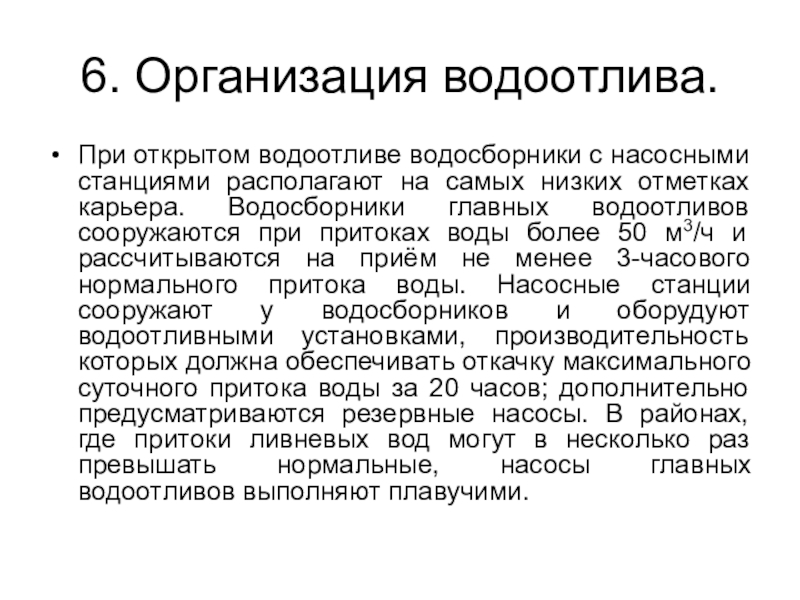

самых низких отметках карьера. Водосборники главных водоотливов сооружаются при притоках воды более 50 м3/ч и рассчитываются на приём не менее 3-часового нормального притока воды. Насосные станции сооружают у водосборников и оборудуют водоотливными установками, производительность которых должна обеспечивать откачку максимального суточного притока воды за 20 часов; дополнительно предусматриваются резервные насосы. В районах, где притоки ливневых вод могут в несколько раз превышать нормальные, насосы главных водоотливов выполняют плавучими.

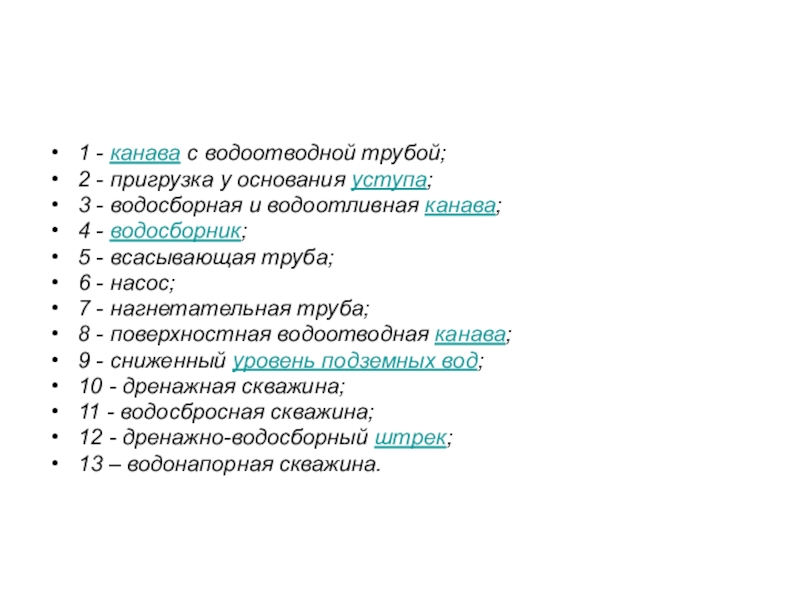

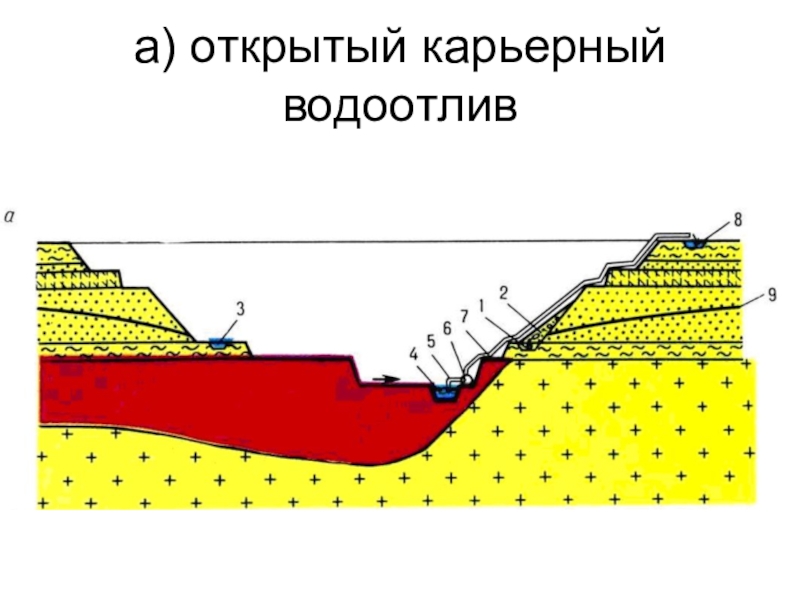

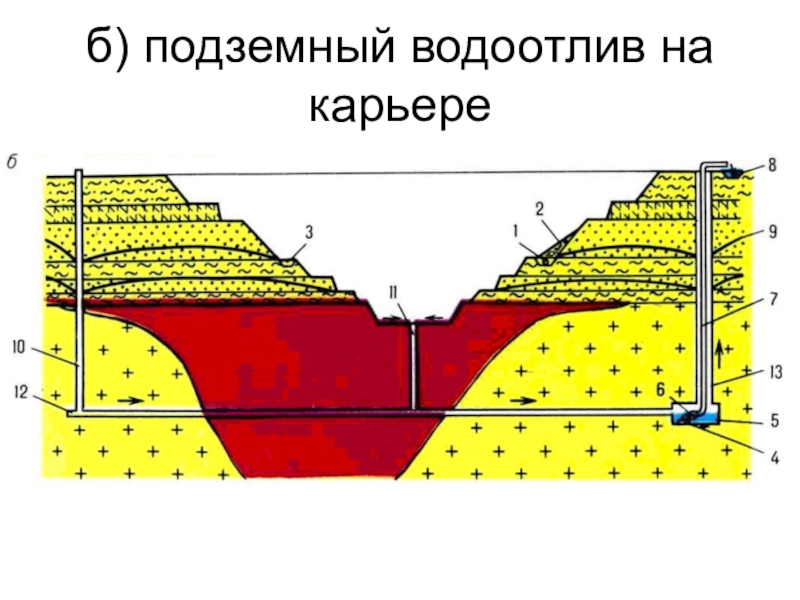

уступа;
3 - водосборная и водоотливная канава;
4 - водосборник;
5 - всасывающая труба;
6 - насос;
7 - нагнетательная труба;
8 - поверхностная водоотводная канава;
9 - сниженный уровень подземных вод;
10 - дренажная скважина;
11 - водосбросная скважина;
12 - дренажно-водосборный штрек;
13 – водонапорная скважина.
