Презентация, доклад Однофазный синусоидальный ток
Содержание
- 1. Презентация Однофазный синусоидальный ток
- 2. Общие сведенияПеременным током (напряжением, ЭДС и т.д.) называется ток (напряжение, ЭДС и т.д.), изменяющийся во времени.
- 3. Общие сведенияТоки, значения которых повторяются через равные промежутки времени в одной и той же последовательности, называются периодическими
- 4. Общие сведенияЦепями переменного синусоидального тока называют электрические
- 5. Параметры переменного токаi — мгновенное значение тока,
- 6. Параметры переменного токаМгновенное значение тока i (напряжения
- 7. Параметры переменного токаПериод Т – промежуток времени,

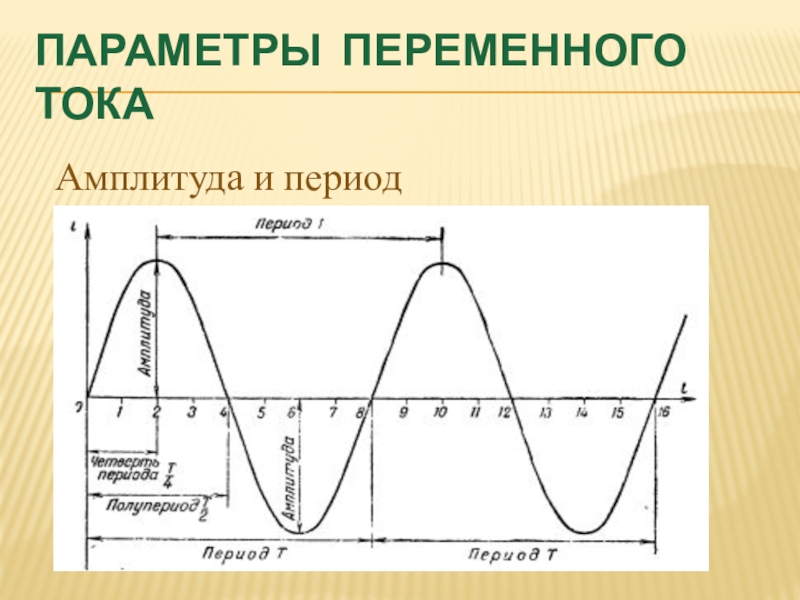

- 8. Параметры переменного токаАмплитуда и период
- 9. Параметры переменного токаУгловая частота ω – характеризует
- 10. Параметры переменного токаα = ωt α – угол между плоскостью катушки генератора и нейтральной плоскостью ОО’о’
- 11. Параметры переменного токаЦиклическая частота f – величина,
- 12. Параметры переменного токаИсходя из
- 13. Параметры переменного токаДействующее значение переменного тока I
- 14. Параметры переменного тока Величина действующего значения
- 15. Параметры переменного токаФаза – значение аргумента синусоидальной функции (ωt+ψе1) и (ωt+ψе2), рисунки 1, 2
- 16. Параметры переменного токаНачальная фаза – значение фазы
- 17. Параметры переменного токаУгол сдвига фаз φ- разность
- 18. Векторная диаграммаВекторная диаграмма – это совокупность векторов,

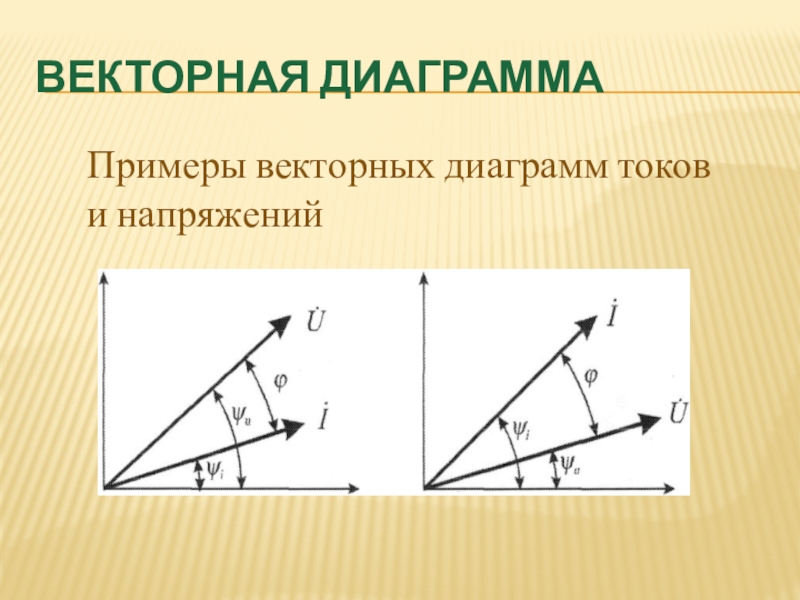

- 19. Векторная диаграммаПримеры векторных диаграмм токов и напряжений
- 20. Векторная диаграммаВекторные диаграммы служат для определения соотношений
- 21. Метод построения векторных диаграмм позволяет:- значительно упростить
- 22. Метод построения векторных диаграмм позволяет:- сложение и
- 23. контрольные вопросыКакой ток называется переменным?Перечислите параметры переменного
- 24. Используемые ресурсыhttp://model.exponenta.ru/http://www.treugoma.ru/http://www.hardtech.ru/http://electroandi.ru/http://www.ngpedia.ru/
- 25. спасибо за внимание
Общие сведенияПеременным током (напряжением, ЭДС и т.д.) называется ток (напряжение, ЭДС и т.д.), изменяющийся во времени.

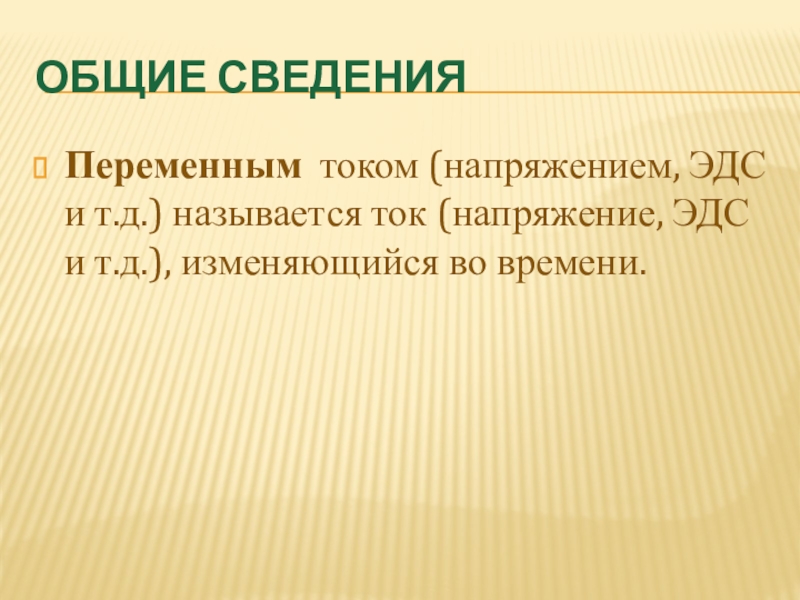

Слайд 2Общие сведения
Переменным током (напряжением, ЭДС и т.д.) называется ток (напряжение, ЭДС и
т.д.), изменяющийся во времени.

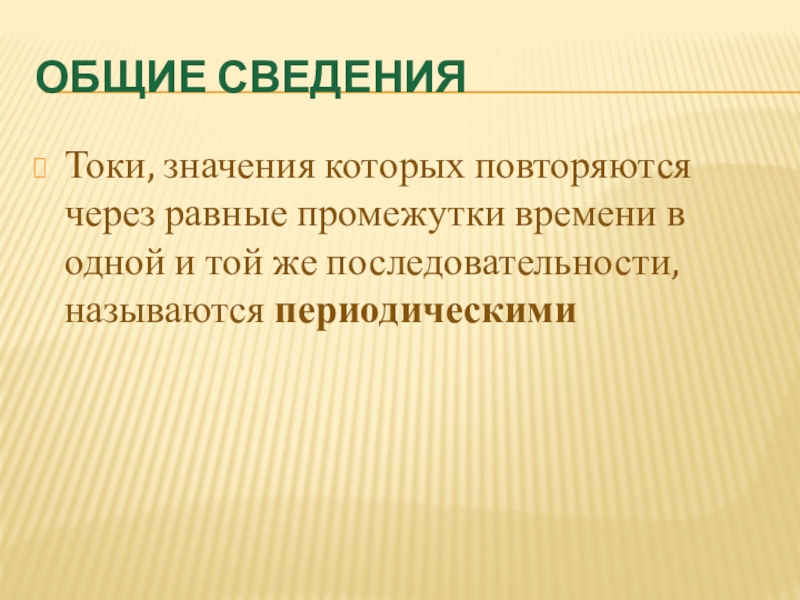

Слайд 3Общие сведения
Токи, значения которых повторяются через равные промежутки времени в одной
и той же последовательности, называются периодическими

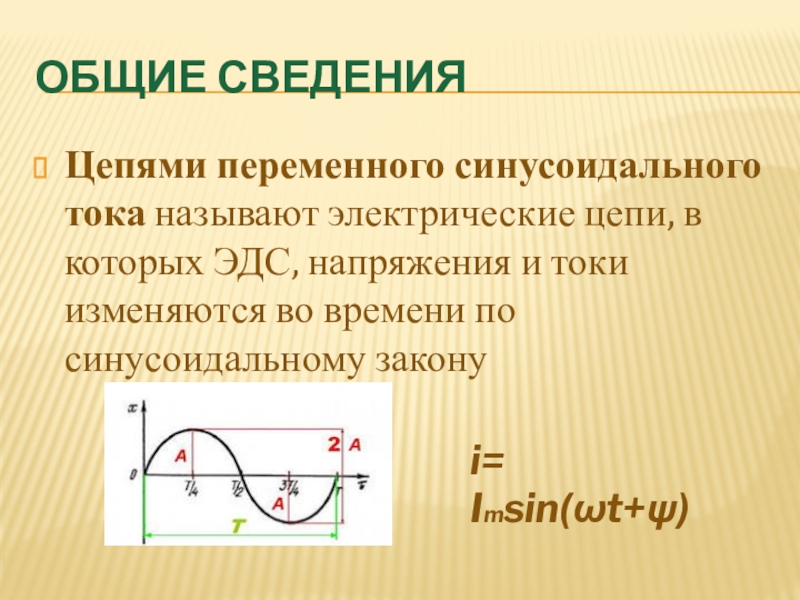

Слайд 4Общие сведения
Цепями переменного синусоидального тока называют электрические цепи, в которых ЭДС,
напряжения и токи изменяются во времени по синусоидальному закону
i= Imsin(ωt+ψ)

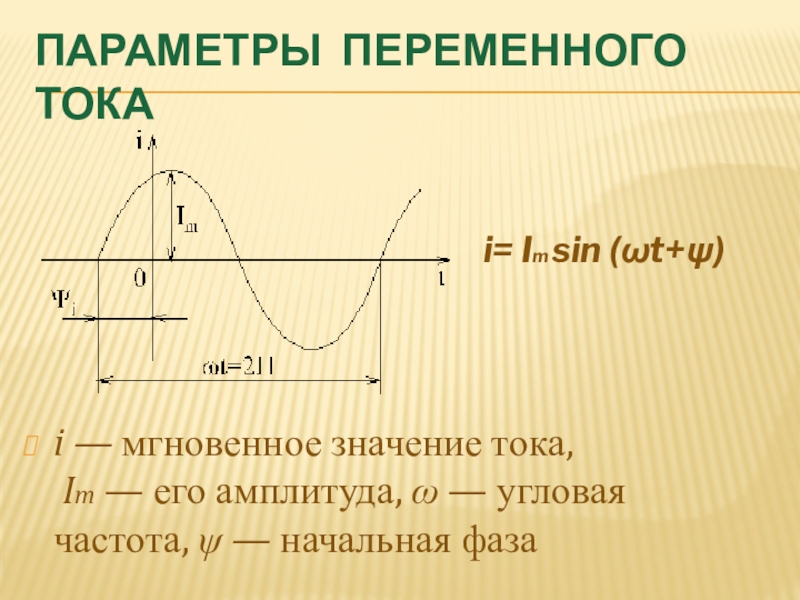

Слайд 5Параметры переменного тока
i — мгновенное значение тока,
Im — его амплитуда, ω
— угловая частота, ψ — начальная фаза
i= Im sin (ωt+ψ)

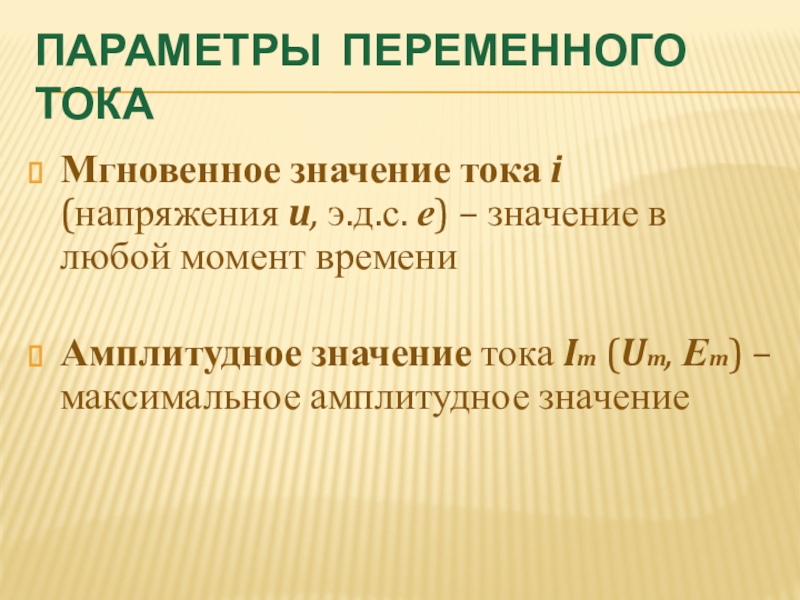

Слайд 6Параметры переменного тока
Мгновенное значение тока i (напряжения u, э.д.с. е) –
значение в любой момент времени
Амплитудное значение тока Im (Um, Еm) – максимальное амплитудное значение
Амплитудное значение тока Im (Um, Еm) – максимальное амплитудное значение

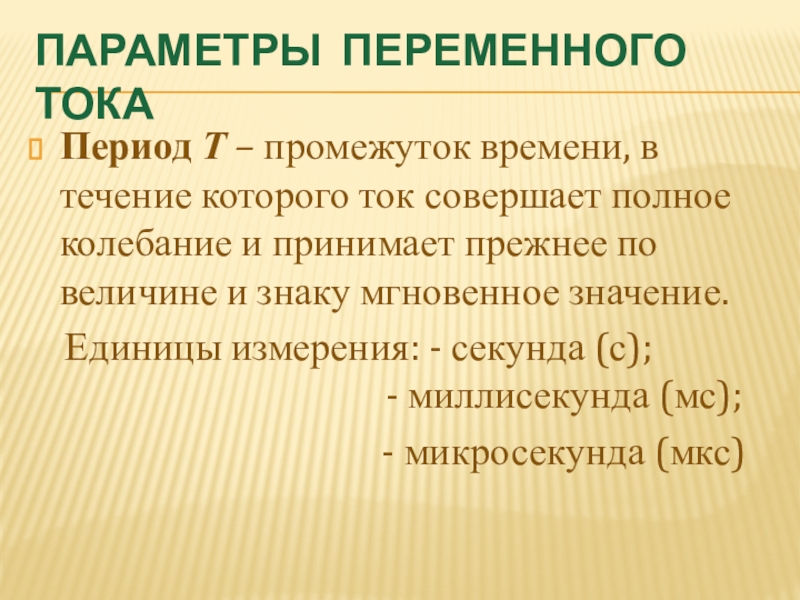

Слайд 7Параметры переменного тока
Период Т – промежуток времени, в течение которого ток
совершает полное колебание и принимает прежнее по величине и знаку мгновенное значение.
Единицы измерения: - секунда (с); - миллисекунда (мс);
- микросекунда (мкс)
Единицы измерения: - секунда (с); - миллисекунда (мс);
- микросекунда (мкс)

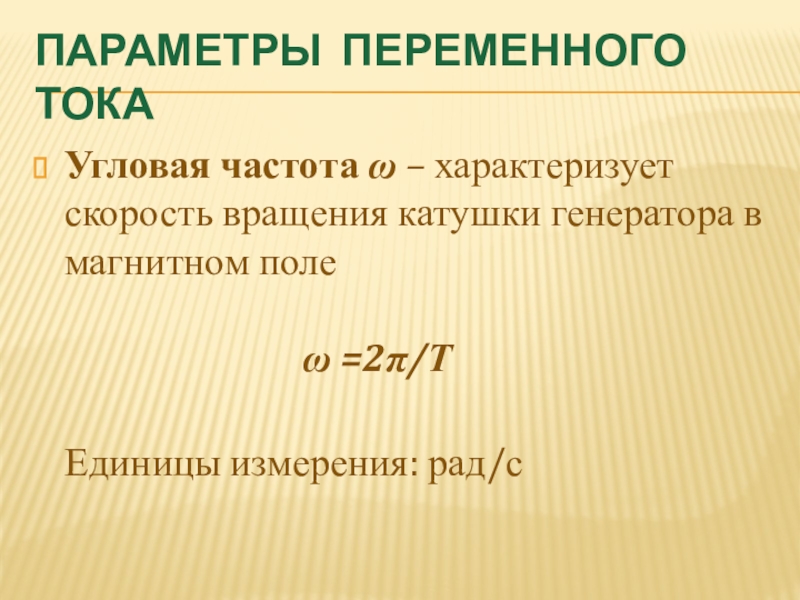

Слайд 9Параметры переменного тока
Угловая частота ω – характеризует скорость вращения катушки генератора
в магнитном поле
ω =2π/Т
Единицы измерения: рад/с
Единицы измерения: рад/с

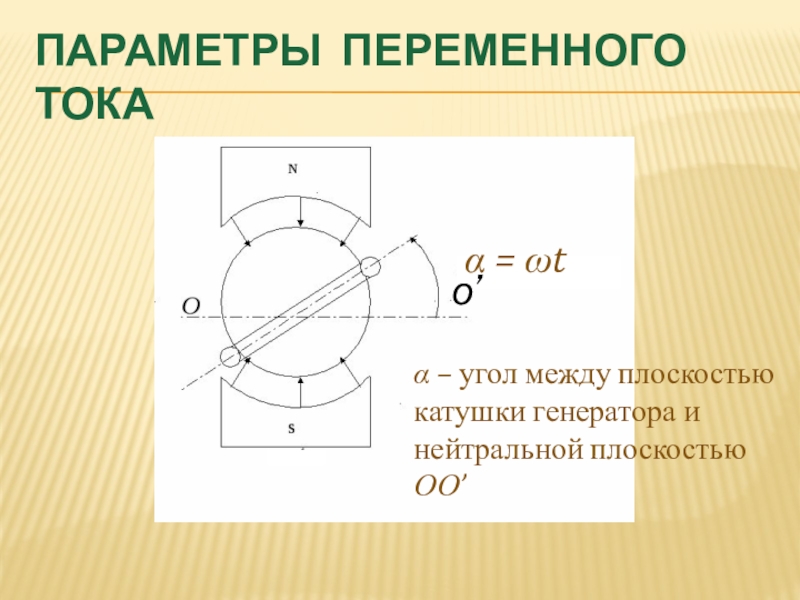

Слайд 10Параметры переменного тока
α = ωt
α – угол между плоскостью катушки
генератора и нейтральной плоскостью ОО’
о’

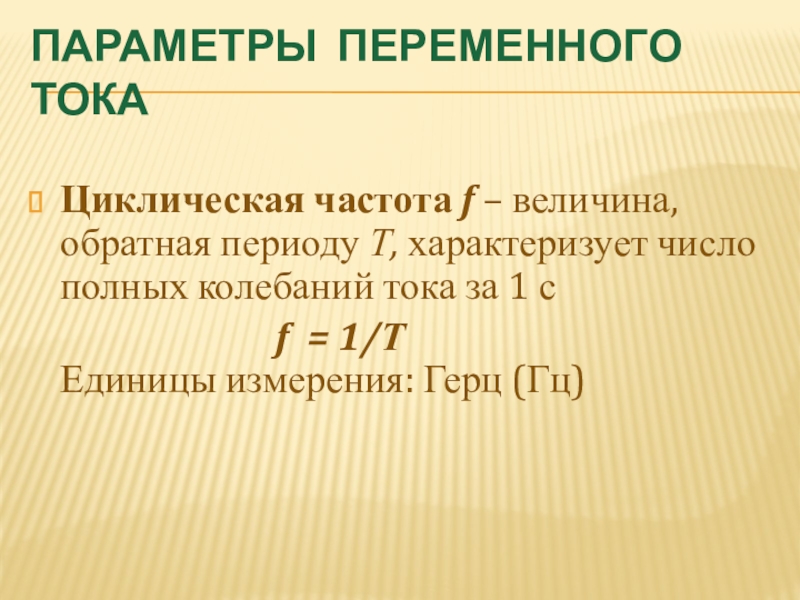

Слайд 11Параметры переменного тока
Циклическая частота f – величина, обратная периоду Т, характеризует
число полных колебаний тока за 1 с
f = 1/Т Единицы измерения: Герц (Гц)
f = 1/Т Единицы измерения: Герц (Гц)

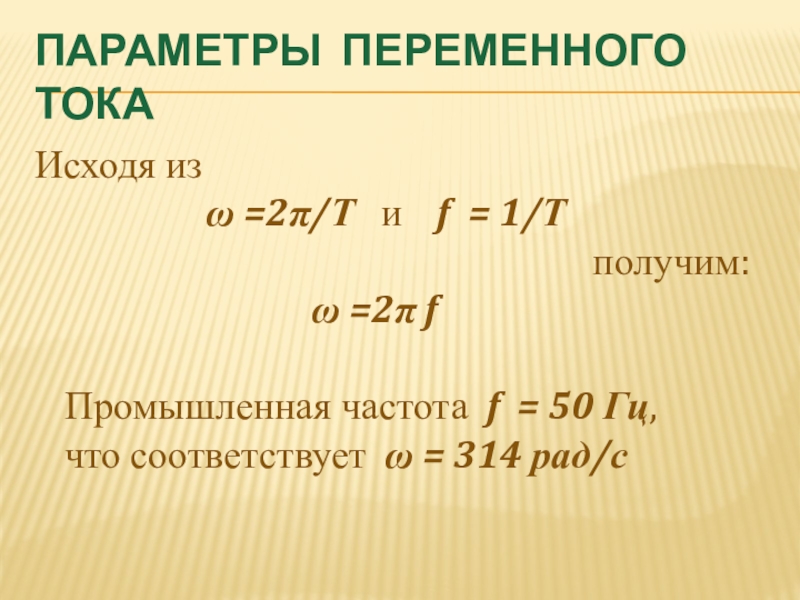

Слайд 12Параметры переменного тока
Исходя из
ω =2π/Т и f = 1/Т
получим:
ω =2π f
Промышленная частота f = 50 Гц,
что соответствует ω = 314 рад/с

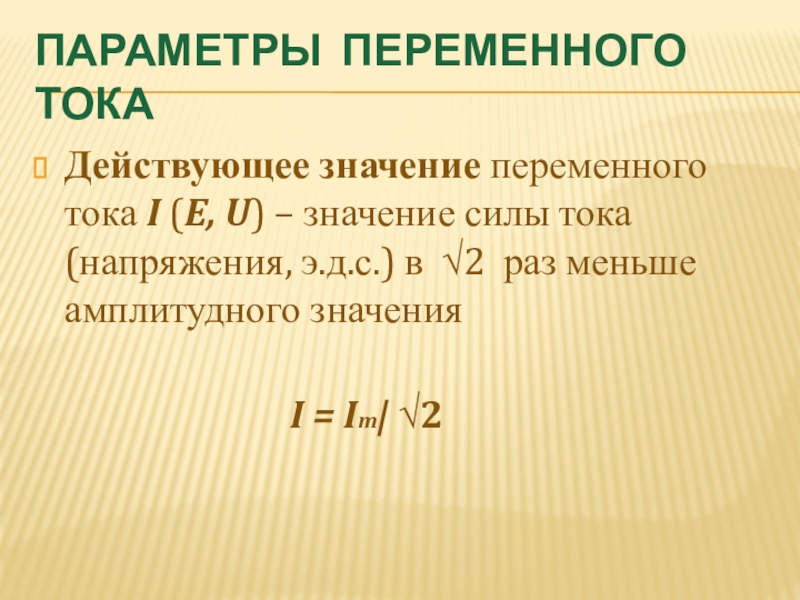

Слайд 13Параметры переменного тока
Действующее значение переменного тока I (E, U) – значение
силы тока (напряжения, э.д.с.) в √2 раз меньше амплитудного значения
I = Im| √2
I = Im| √2

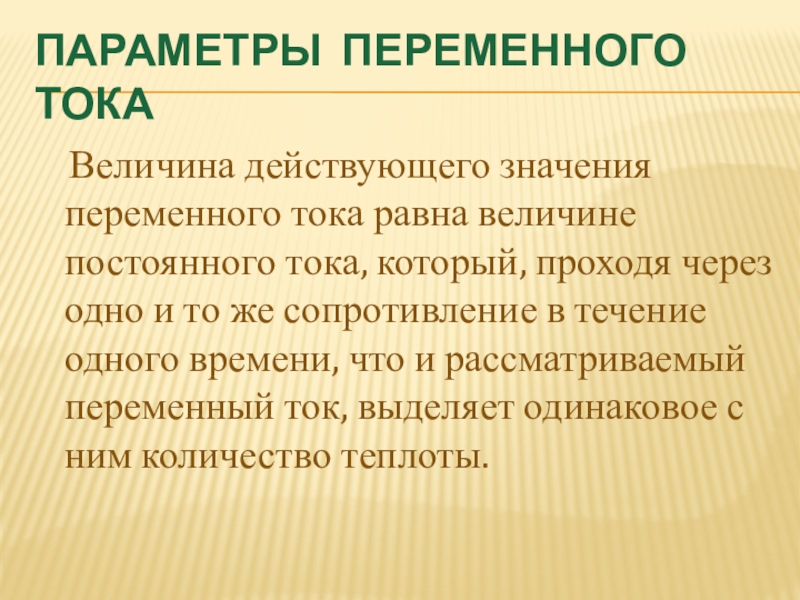

Слайд 14Параметры переменного тока
Величина действующего значения переменного тока равна величине
постоянного тока, который, проходя через одно и то же сопротивление в течение одного времени, что и рассматриваемый переменный ток, выделяет одинаковое с ним количество теплоты.

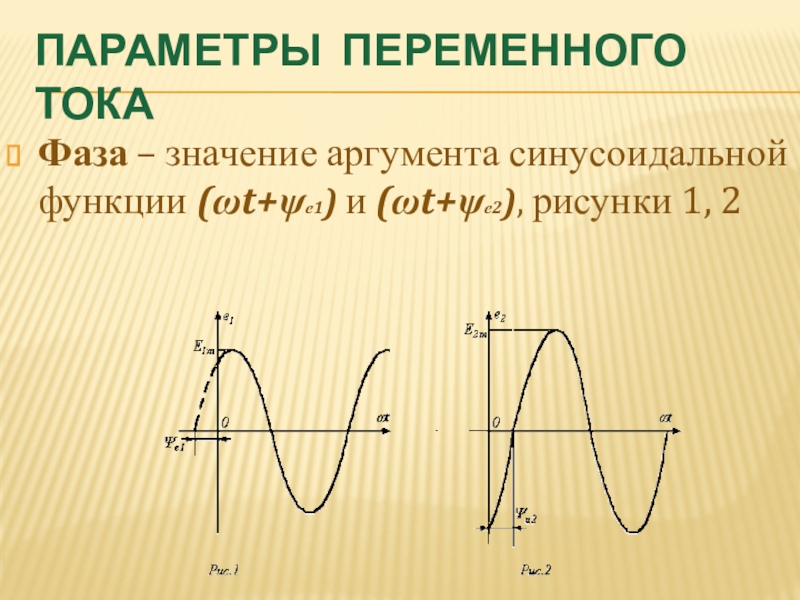

Слайд 15Параметры переменного тока
Фаза – значение аргумента синусоидальной функции (ωt+ψе1) и (ωt+ψе2),
рисунки 1, 2

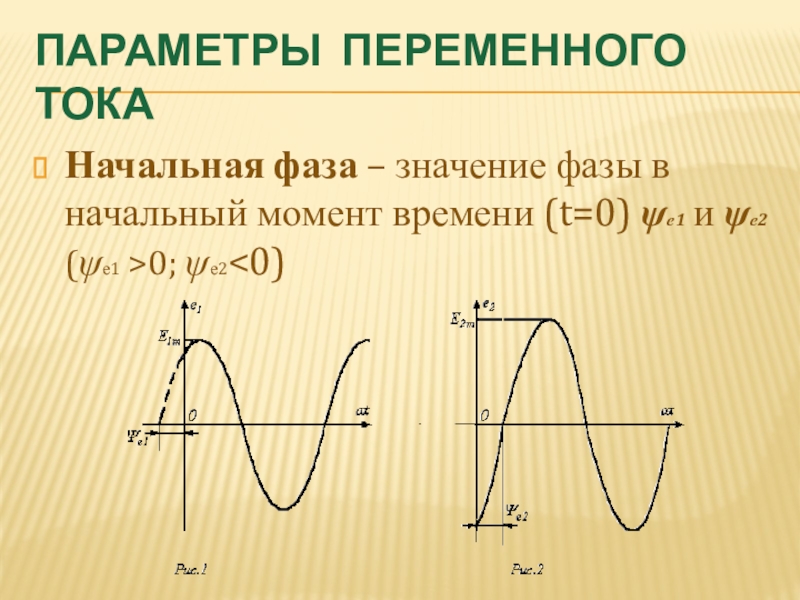

Слайд 16Параметры переменного тока
Начальная фаза – значение фазы в начальный момент времени
(t=0) ψе1 и ψе2 (ψе1 >0; ψе2<0)

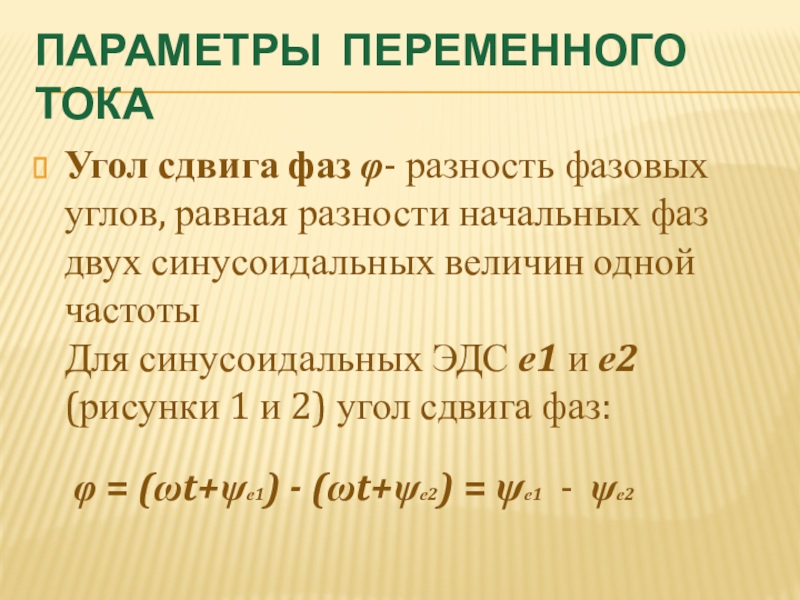

Слайд 17Параметры переменного тока
Угол сдвига фаз φ- разность фазовых углов, равная разности
начальных фаз двух синусоидальных величин одной частоты
Для синусоидальных ЭДС е1 и е2 (рисунки 1 и 2) угол сдвига фаз:
φ = (ωt+ψе1) - (ωt+ψе2) = ψе1 - ψе2

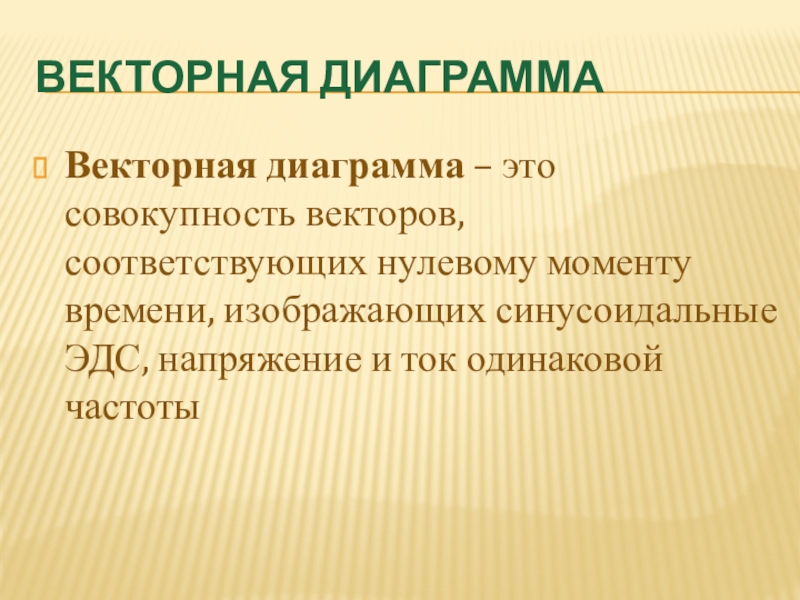

Слайд 18Векторная диаграмма
Векторная диаграмма – это совокупность векторов, соответствующих нулевому моменту времени,
изображающих синусоидальные ЭДС, напряжение и ток одинаковой частоты

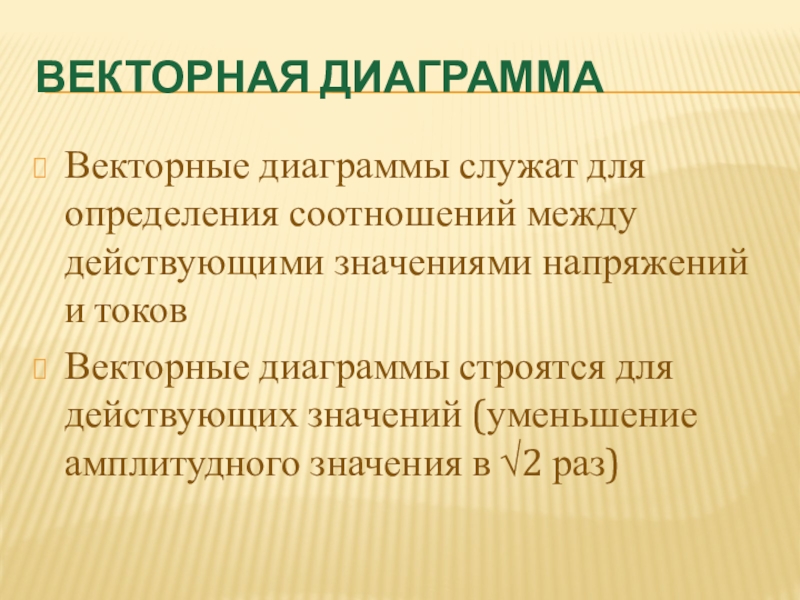

Слайд 20Векторная диаграмма
Векторные диаграммы служат для определения соотношений между действующими значениями напряжений
и токов
Векторные диаграммы строятся для действующих значений (уменьшение амплитудного значения в √2 раз)
Векторные диаграммы строятся для действующих значений (уменьшение амплитудного значения в √2 раз)

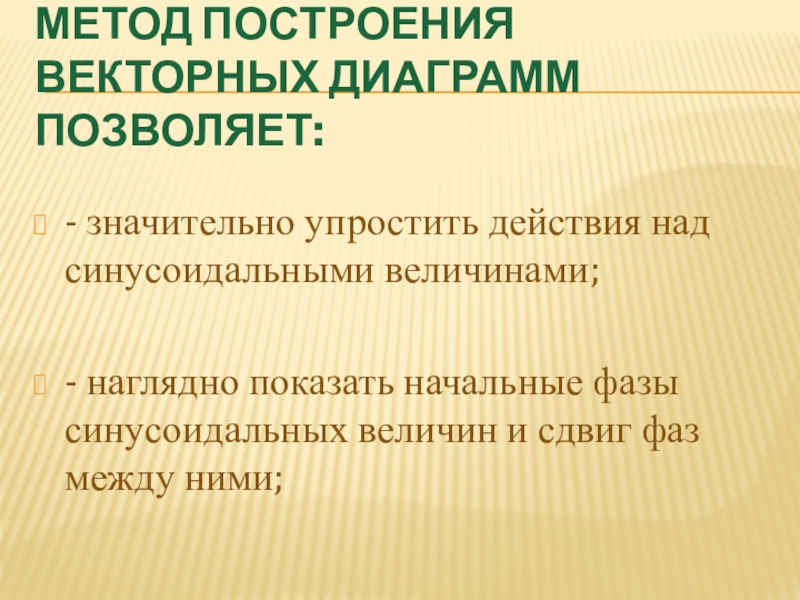

Слайд 21Метод построения векторных диаграмм позволяет:
- значительно упростить действия над синусоидальными величинами;
-
наглядно показать начальные фазы синусоидальных величин и сдвиг фаз между ними;

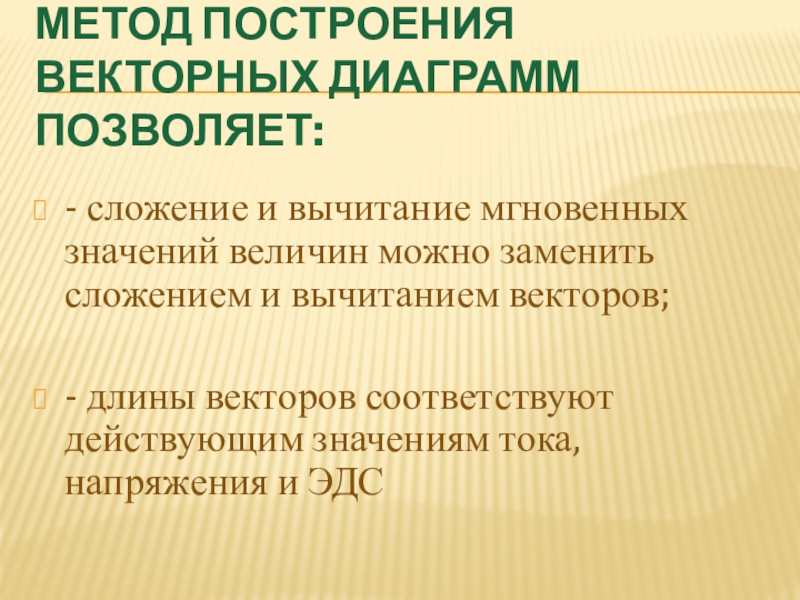

Слайд 22Метод построения векторных диаграмм позволяет:
- сложение и вычитание мгновенных значений величин
можно заменить сложением и вычитанием векторов;
- длины векторов соответствуют действующим значениям тока, напряжения и ЭДС
- длины векторов соответствуют действующим значениям тока, напряжения и ЭДС

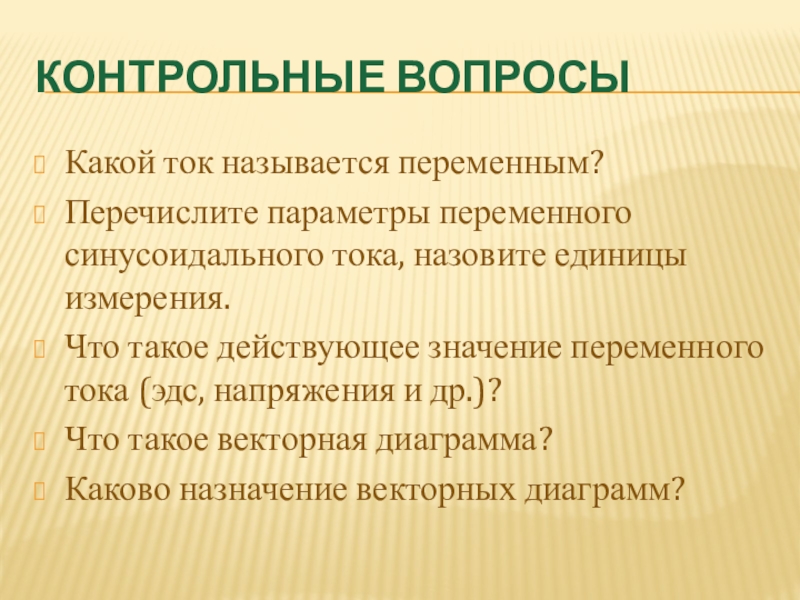

Слайд 23контрольные вопросы
Какой ток называется переменным?
Перечислите параметры переменного синусоидального тока, назовите единицы
измерения.
Что такое действующее значение переменного тока (эдс, напряжения и др.)?
Что такое векторная диаграмма?
Каково назначение векторных диаграмм?
Что такое действующее значение переменного тока (эдс, напряжения и др.)?
Что такое векторная диаграмма?
Каково назначение векторных диаграмм?

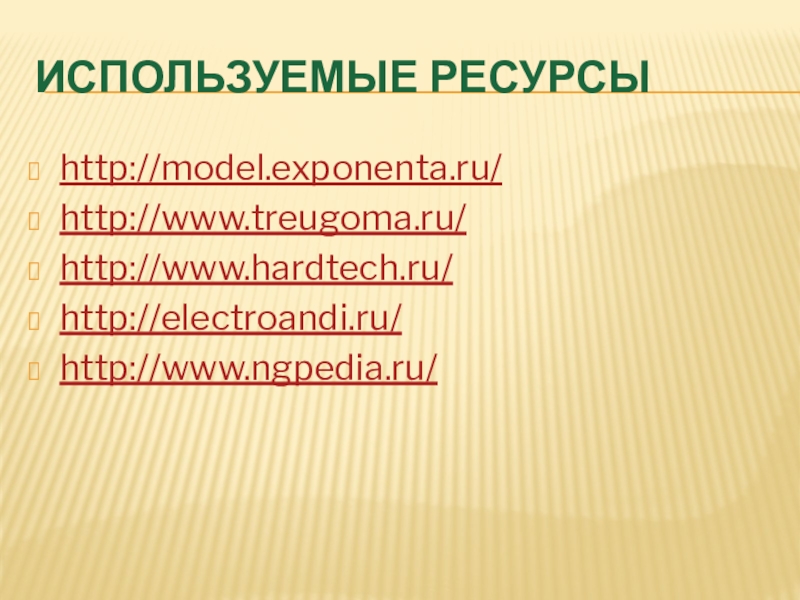

Слайд 24Используемые ресурсы
