Презентация, доклад Общие правила нанесения размеров на чертеже

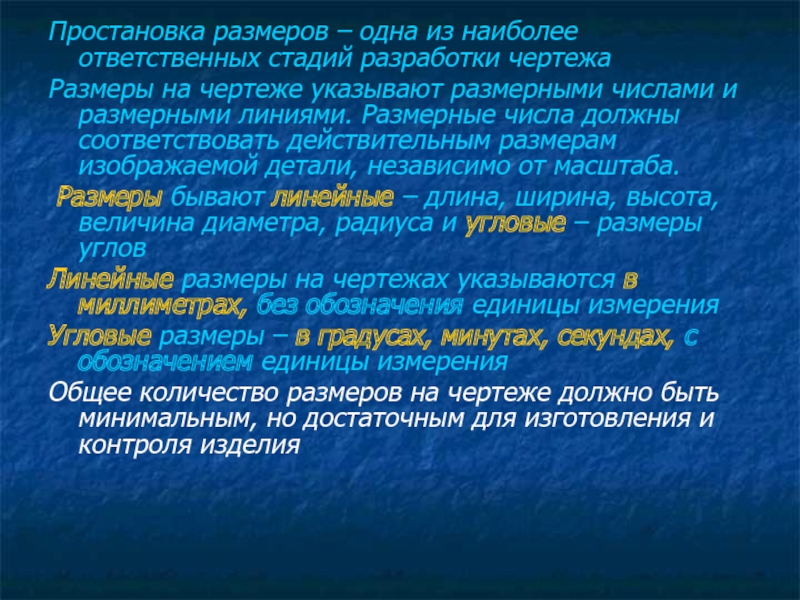

чертеже указывают размерными числами и размерными линиями. Размерные числа должны соответствовать действительным размерам изображаемой детали, независимо от масштаба.
Размеры бывают линейные – длина, ширина, высота, величина диаметра, радиуса и угловые – размеры углов
Линейные размеры на чертежах указываются в миллиметрах, без обозначения единицы измерения
Угловые размеры – в градусах, минутах, секундах, с обозначением единицы измерения
Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия

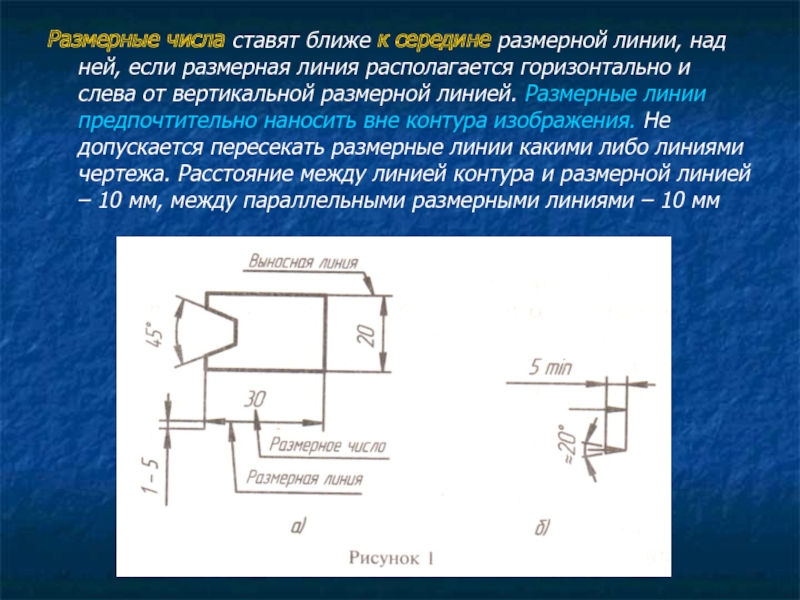

размерная линия располагается горизонтально и слева от вертикальной размерной линией. Размерные линии предпочтительно наносить вне контура изображения. Не допускается пересекать размерные линии какими либо линиями чертежа. Расстояние между линией контура и размерной линией – 10 мм, между параллельными размерными линиями – 10 мм

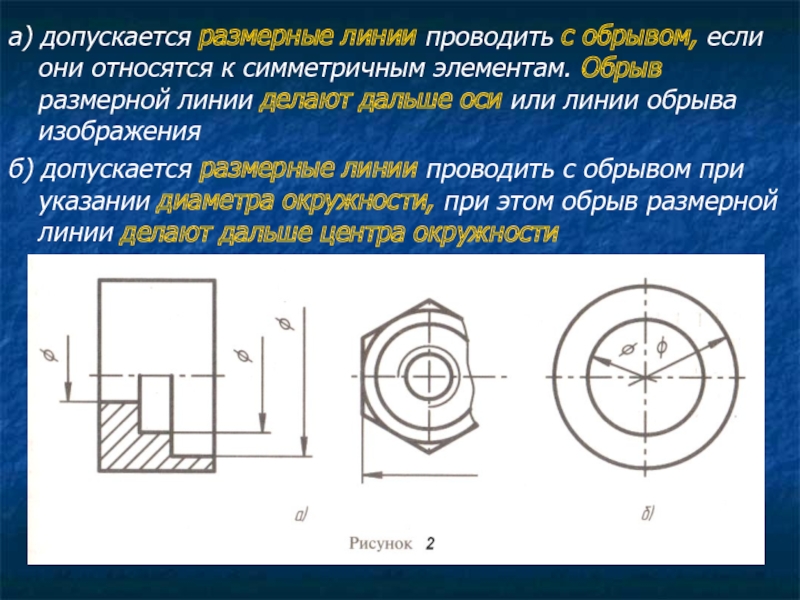

симметричным элементам. Обрыв размерной линии делают дальше оси или линии обрыва изображения
б) допускается размерные линии проводить с обрывом при указании диаметра окружности, при этом обрыв размерной линии делают дальше центра окружности

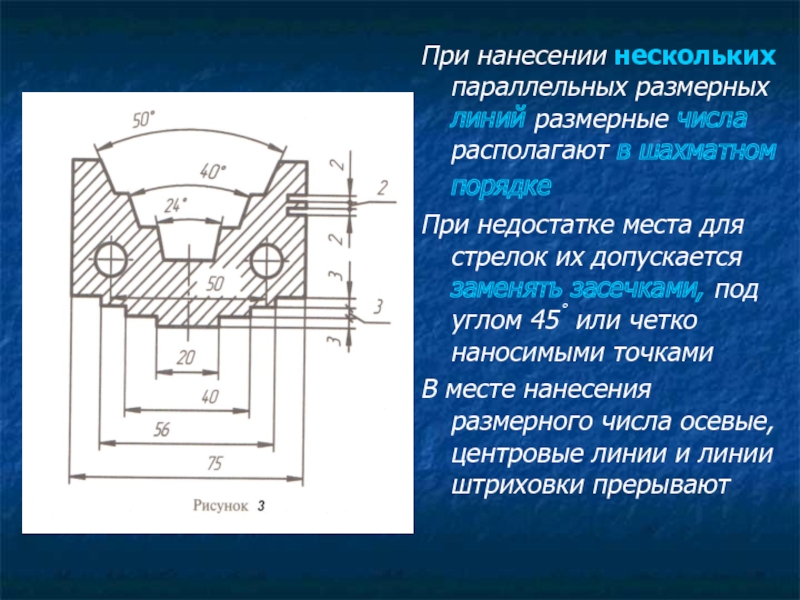

порядке
При недостатке места для стрелок их допускается заменять засечками, под углом 45ْ или четко наносимыми точками
В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают

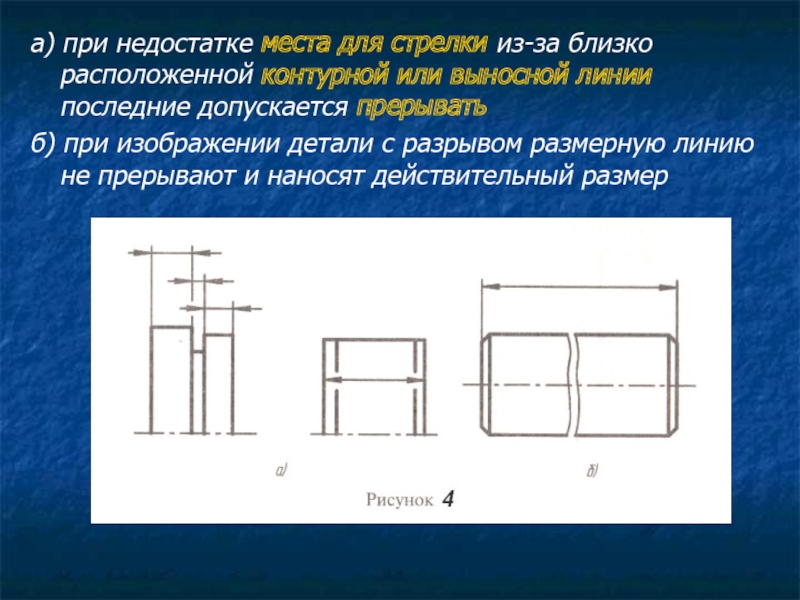

выносной линии последние допускается прерывать
б) при изображении детали с разрывом размерную линию не прерывают и наносят действительный размер

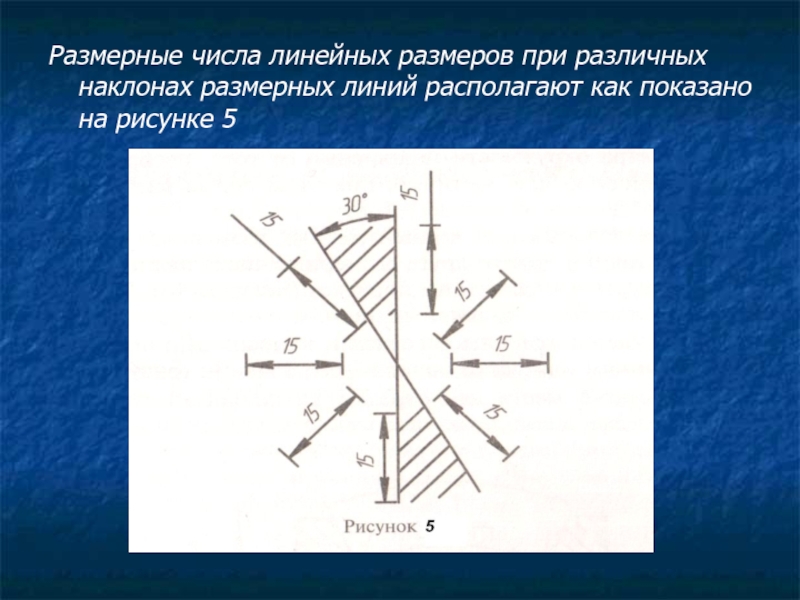

показано на рисунке 5

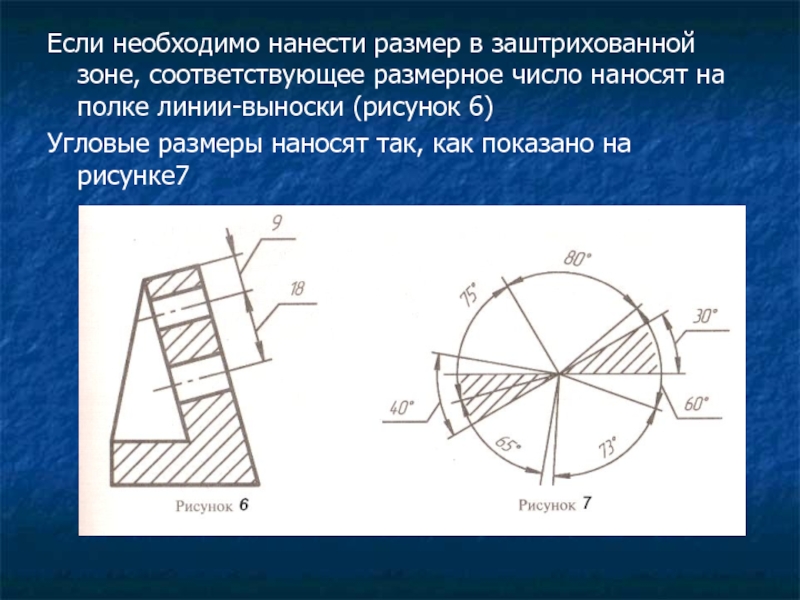

на полке линии-выноски (рисунок 6)
Угловые размеры наносят так, как показано на рисунке7

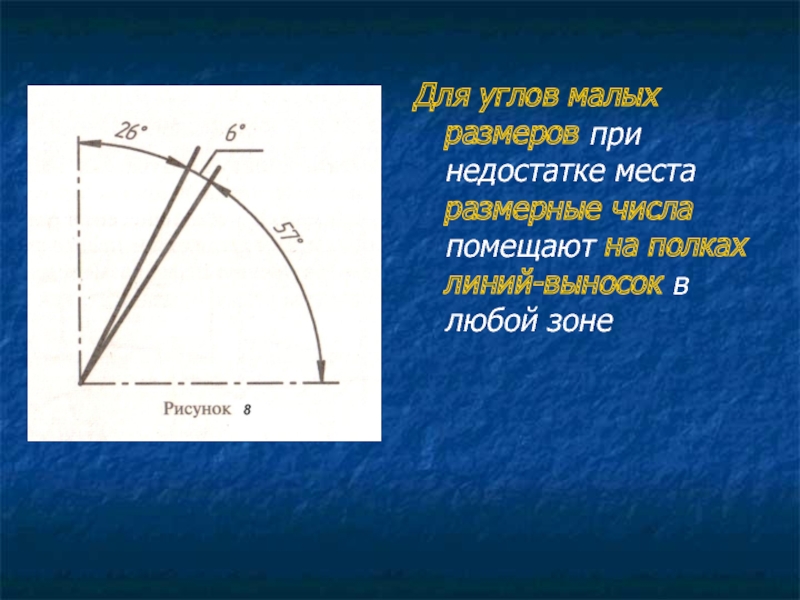

полках линий-выносок в любой зоне

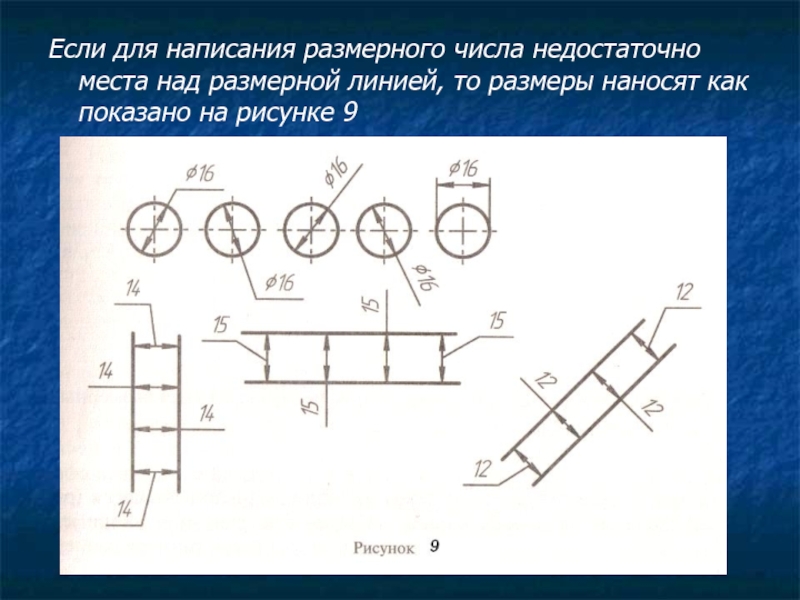

размеры наносят как показано на рисунке 9

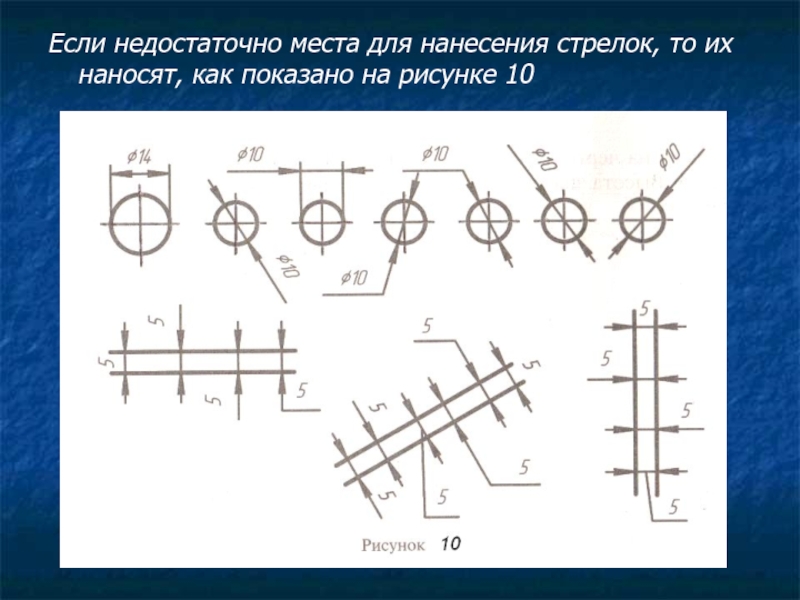

на рисунке 10

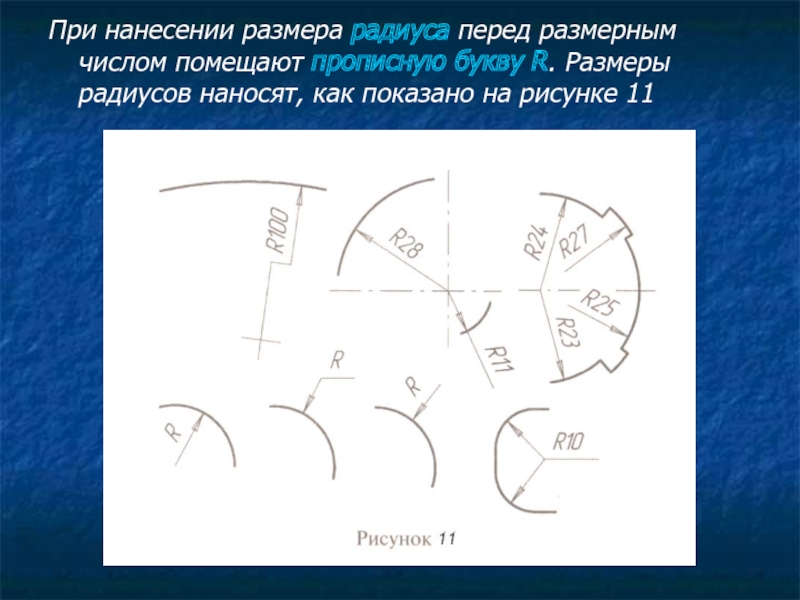

Размеры радиусов наносят, как показано на рисунке 11

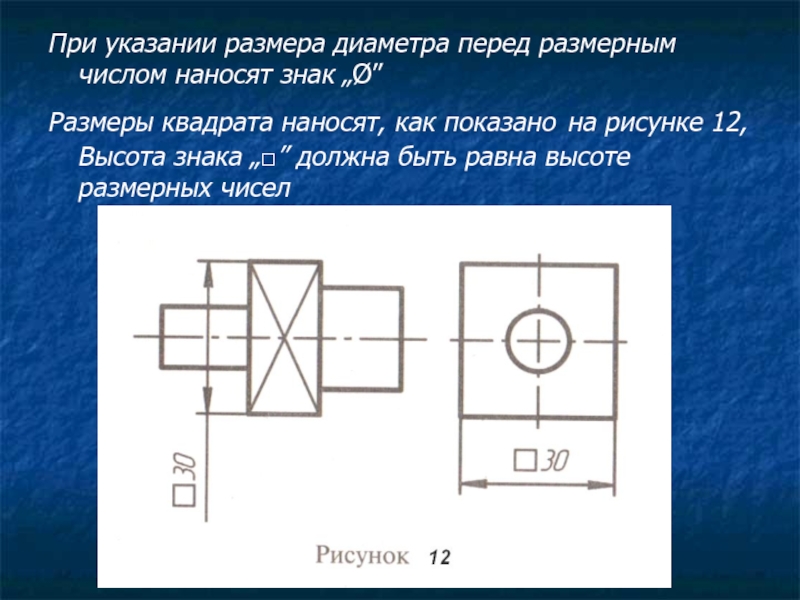

наносят, как показано на рисунке 12, Высота знака „□” должна быть равна высоте размерных чисел

(а).Размеры фасок под другими углами указывают по общим правилам – линейным и угловым размерами или двумя линейными размерами

и угловым размерами или двумя линейными размерами,
(рисунок 13(б))

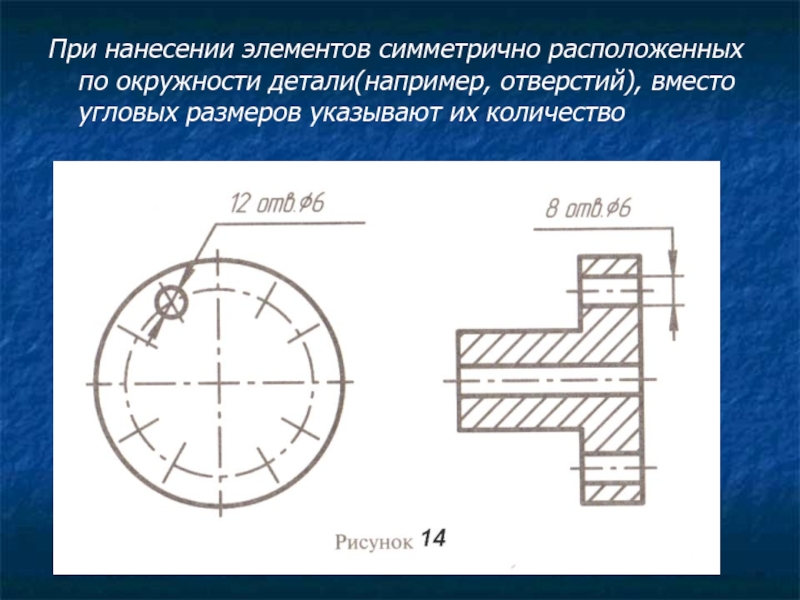

размеров указывают их количество

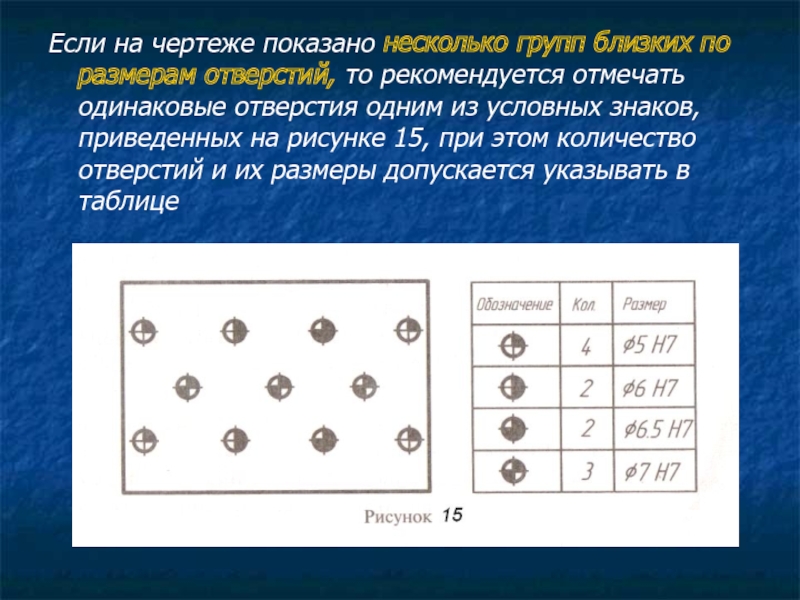

рекомендуется отмечать одинаковые отверстия одним из условных знаков, приведенных на рисунке 15, при этом количество отверстий и их размеры допускается указывать в таблице

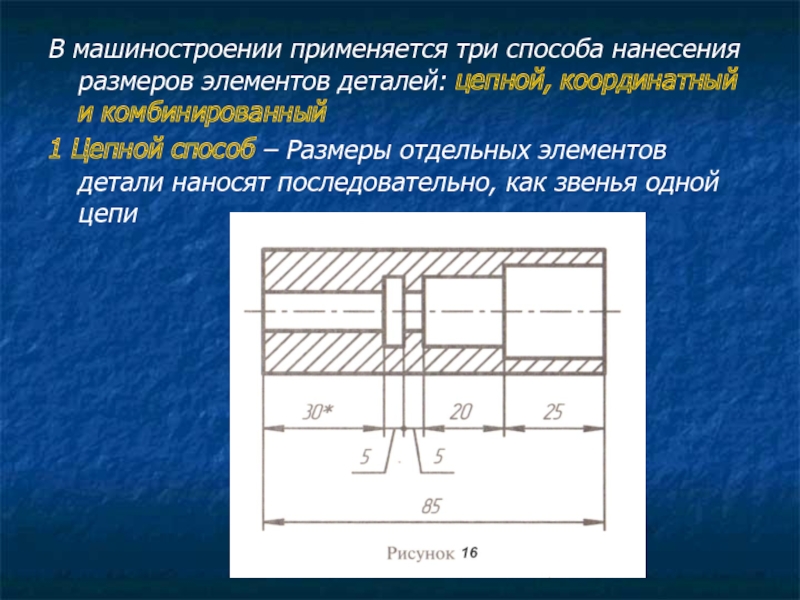

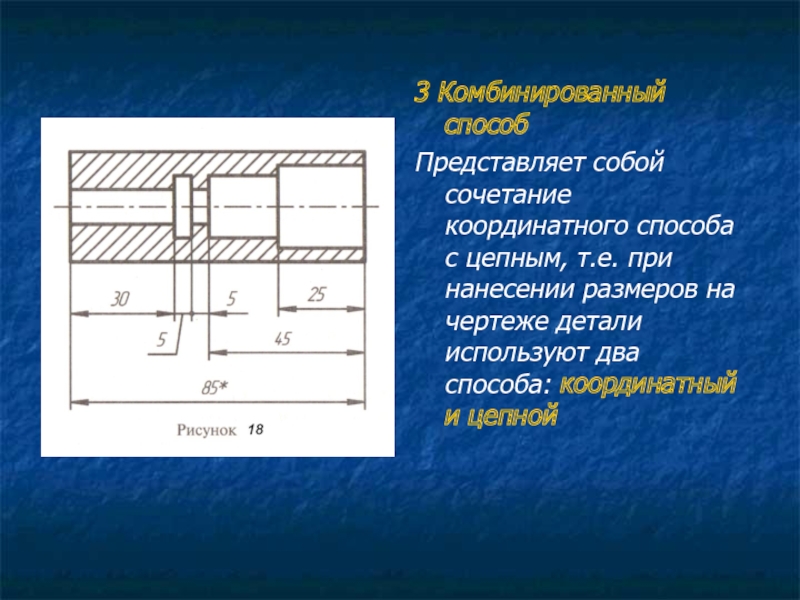

и комбинированный
1 Цепной способ – Размеры отдельных элементов детали наносят последовательно, как звенья одной цепи

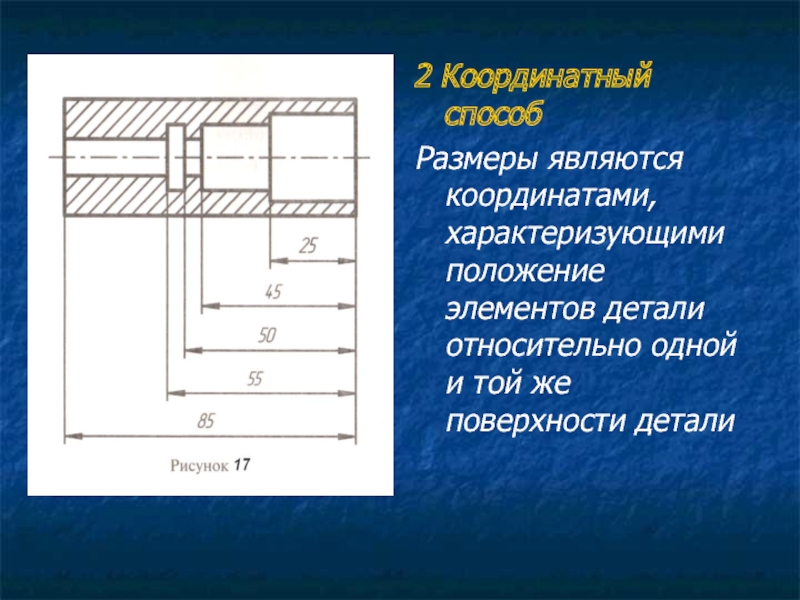

и той же поверхности детали

нанесении размеров на чертеже детали используют два способа: координатный и цепной
