Презентация, доклад Обозначение материалов в сечении по дисциплине ОП.01 Инженерная графика
Содержание
- 1. Презентация Обозначение материалов в сечении по дисциплине ОП.01 Инженерная графика
- 2. Материал – это вещество или смесь веществ,
- 3. Графические обозначения материалов в сечениях, на видах

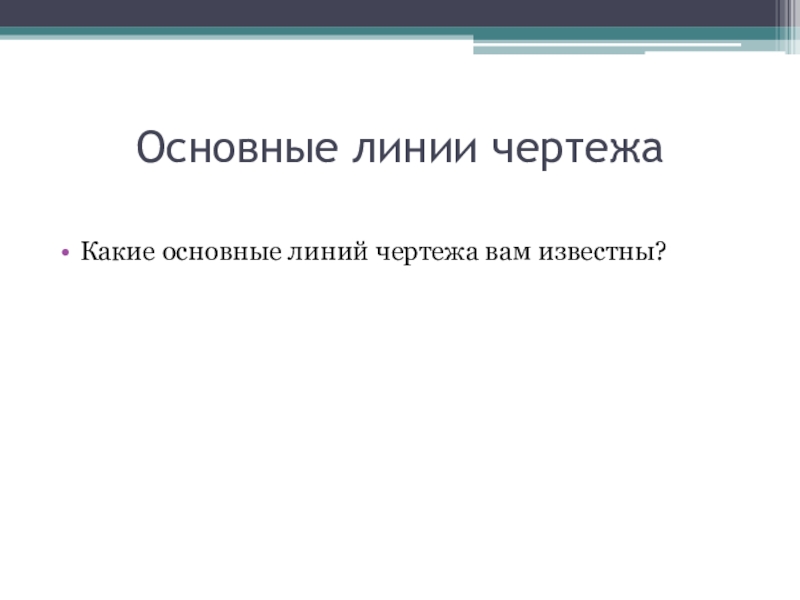

- 4. Основные линии чертежаКакие основные линий чертежа вам известны?
- 5. Основные линии чертежаСплошная основная Сплошная тонкаяШтриховаяШтрихпунктирнаяВолнистая тонкаРазомкнутая
- 6. Толщина какой линии определяет выбор толщины других линий?
- 7. Толщина сплошной основной
- 8. Какова толщина сплошной основной линии?

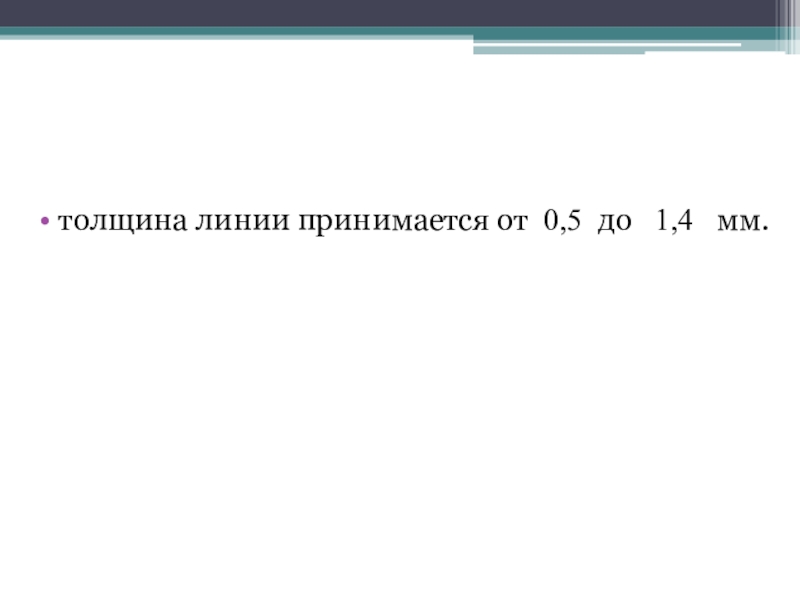

- 9. толщина линии принимается от 0,5 до 1,4 мм.

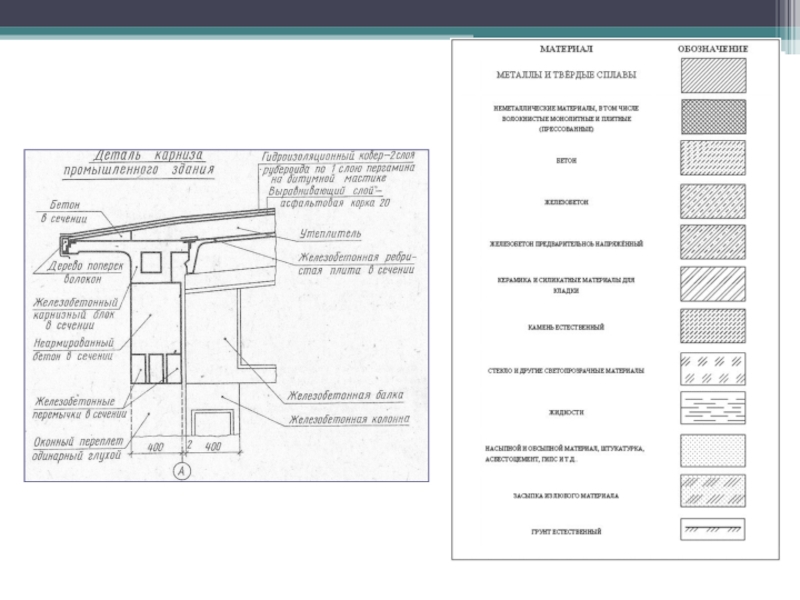

- 10. Пример нанесения графических обозначений материалов на разрезе.
- 11. Как видно из примеров при выполнении графических
- 12. Расстояние между линиями штриховки должно составлять
- 13. Если детали смежные, то для одной детали
- 14. Узкие и длинные площади сечений, ширина которых
- 15. При изображении профиля грунта и больших площадей
- 16. Слайд 16
- 17. Пример выполнения практической работы
Материал – это вещество или смесь веществ, из которых изготавливается что–либо.Строительные материалы – это материалы для возведения зданий и сооружений. На ряду со «старыми» материалами как древесина и кирпич появились новые стройматериалы как бетон, сталь, стекло,
Слайд 1Тема занятия:
Обозначение материалов в сечении
дисциплина ОП.01 Инженерная графика
Автор:
Михеева Марина
Анатольевна
преподаватель спецдисциплин
преподаватель спецдисциплин

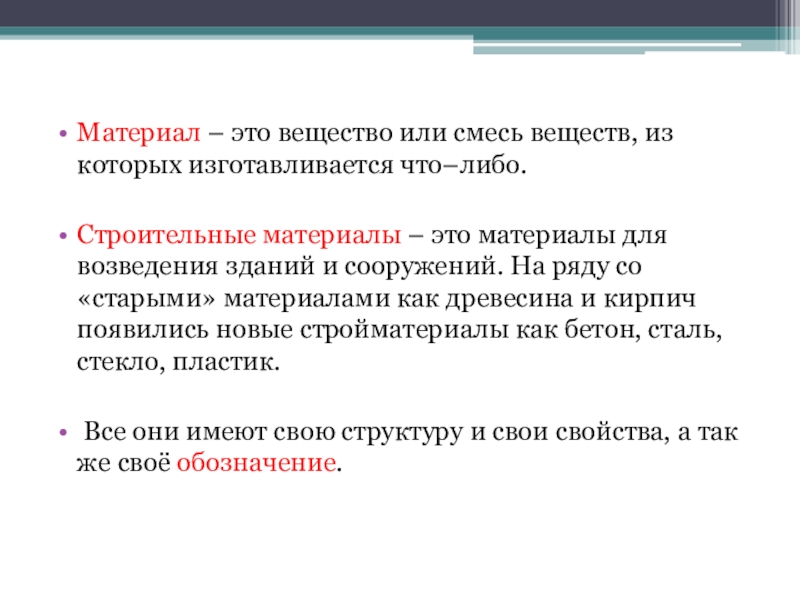

Слайд 2Материал – это вещество или смесь веществ, из которых изготавливается что–либо.
Строительные
материалы – это материалы для возведения зданий и сооружений. На ряду со «старыми» материалами как древесина и кирпич появились новые стройматериалы как бетон, сталь, стекло, пластик.
Все они имеют свою структуру и свои свойства, а так же своё обозначение.
Все они имеют свою структуру и свои свойства, а так же своё обозначение.
Слайд 3Графические обозначения материалов в сечениях, на видах и фасадах, а так
же их применение на чертежах всех отраслей промышленности и строительства устанавливает ГОСТ 2. 306 – 68*.
При выполнении любого чертежа основными элементами являются линии различной толщины и начертания, именно это делает чертёж выразительным и его можно прочесть.
При выполнении любого чертежа основными элементами являются линии различной толщины и начертания, именно это делает чертёж выразительным и его можно прочесть.
Слайд 5Основные линии чертежа
Сплошная основная
Сплошная тонкая
Штриховая
Штрихпунктирная
Волнистая тонка
Разомкнутая
Слайд 11Как видно из примеров при выполнении графических обозначений материалов используются комбинации
различных типов линий. Толщина линий и их начертание принимаются в соответствии с ГОСТ 2.303-68*.
Это всегда параллельные прямые, проводимые под углом 45° к осевой линии или к линии рамки чертежа.
Если линии штриховки совпадают по направлению с линиями контура или осевыми, то линии штриховки допускается проводить под углом 30° или 60°.
Это всегда параллельные прямые, проводимые под углом 45° к осевой линии или к линии рамки чертежа.
Если линии штриховки совпадают по направлению с линиями контура или осевыми, то линии штриховки допускается проводить под углом 30° или 60°.
Слайд 12Расстояние между линиями штриховки должно составлять 1-10 мм, с учётом
площади штриховки и необходимости разнообразить штриховку смежных площадей.
Линии штриховки могут иметь наклон вправо или влево, но в одну сторону на всех разрезах и сечениях, относящихся к одному элементу на данном чертеже.
Линии штриховки могут иметь наклон вправо или влево, но в одну сторону на всех разрезах и сечениях, относящихся к одному элементу на данном чертеже.
Слайд 13
Если детали смежные, то для одной детали линии штриховок наклоняют вправо,
для другой влево (встречная штриховка).
Если три различные детали соприкасаются друг с другом, следует изменять расстояние между линиями в штриховке или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона.
Если три различные детали соприкасаются друг с другом, следует изменять расстояние между линиями в штриховке или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона.

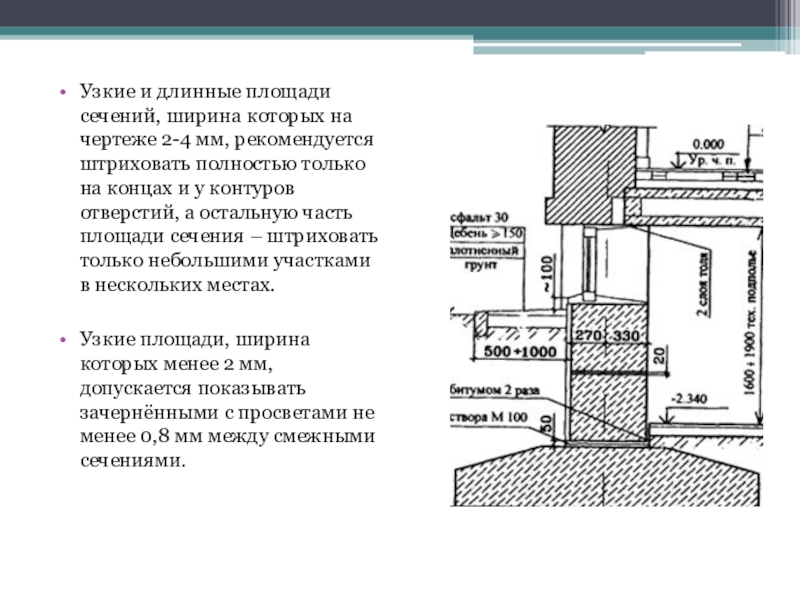

Слайд 14Узкие и длинные площади сечений, ширина которых на чертеже 2-4 мм,
рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную часть площади сечения – штриховать только небольшими участками в нескольких местах.
Узкие площади, ширина которых менее 2 мм, допускается показывать зачернёнными с просветами не менее 0,8 мм между смежными сечениями.
Узкие площади, ширина которых менее 2 мм, допускается показывать зачернёнными с просветами не менее 0,8 мм между смежными сечениями.
Слайд 15При изображении профиля грунта и больших площадей сечений допускается наносить обозначения
в виде узкой полосы равномерной ширины лишь у контура сечения.
Для уточнения разновидности однотипных материалов графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
Допускается затенение площадей сечений строительных конструкций без графического обозначения материалов.
Для уточнения разновидности однотипных материалов графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
Допускается затенение площадей сечений строительных конструкций без графического обозначения материалов.
