Презентация, доклад Нарезание наружной и внутренней резьбы
Содержание
- 1. Презентация Нарезание наружной и внутренней резьбы
- 2. Истинное сокровище для людей — умение трудитьсяЭзоп

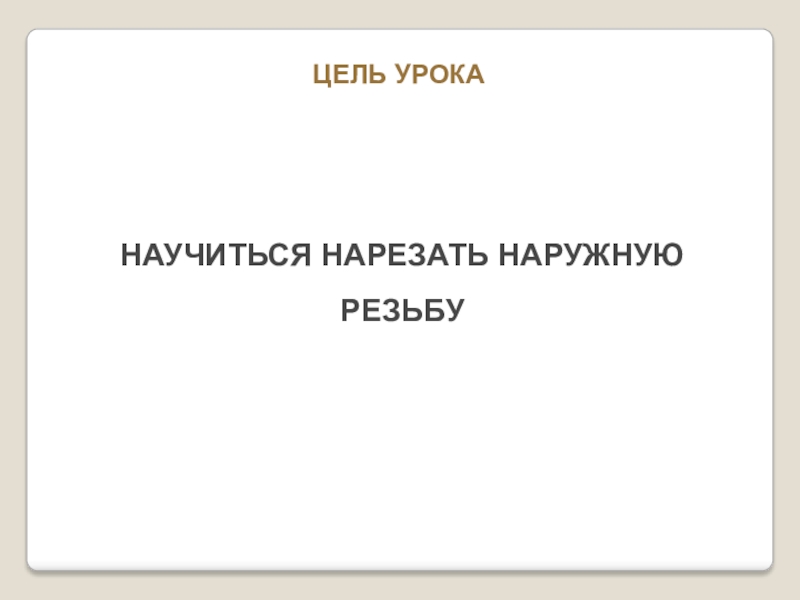

- 3. НАУЧИТЬСЯ НАРЕЗАТЬ НАРУЖНУЮ РЕЗЬБУЦЕЛЬ УРОКА

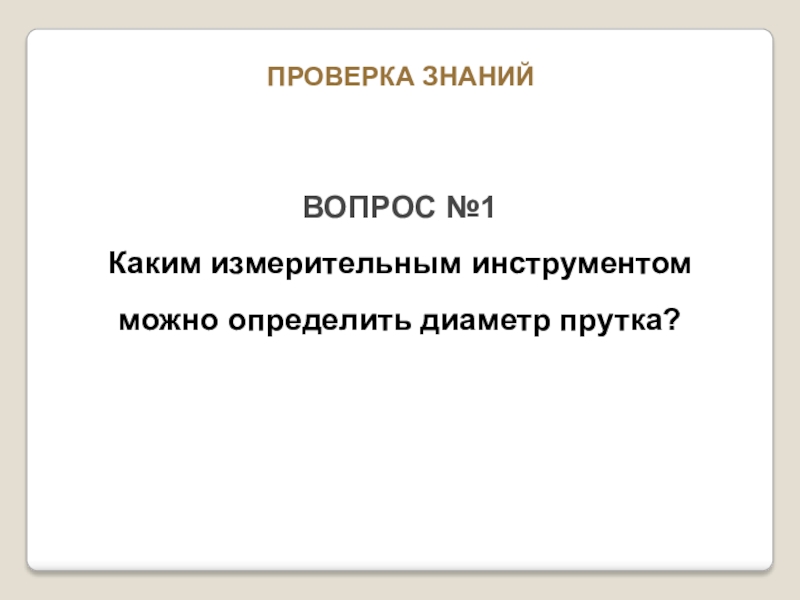

- 4. ВОПРОС №1Каким измерительным инструментом можно определить диаметр прутка?ПРОВЕРКА ЗНАНИЙ

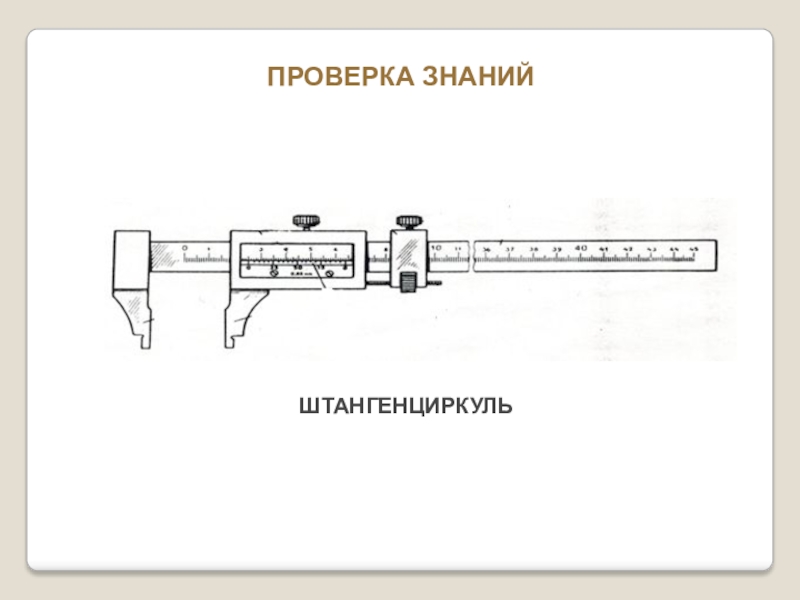

- 5. ШТАНГЕНЦИРКУЛЬПРОВЕРКА ЗНАНИЙ

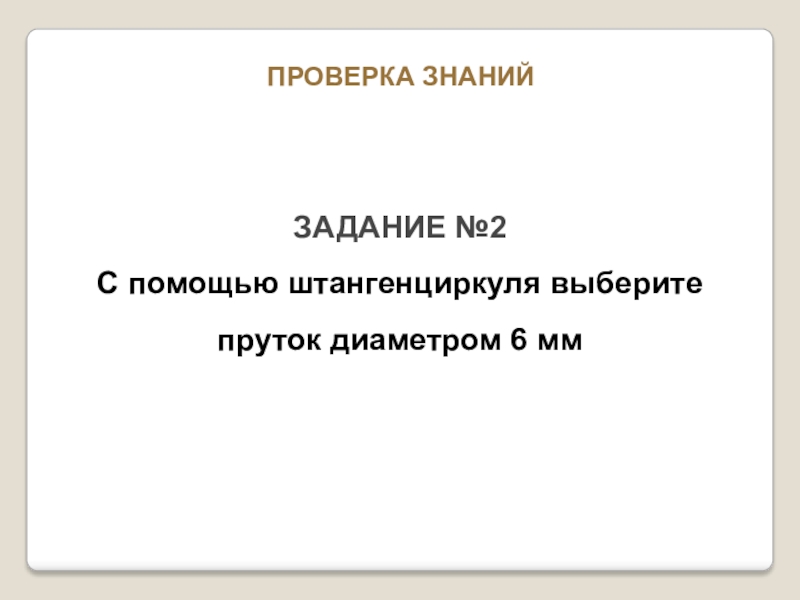

- 6. ЗАДАНИЕ №2С помощью штангенциркуля выберите пруток диаметром 6 ммПРОВЕРКА ЗНАНИЙ

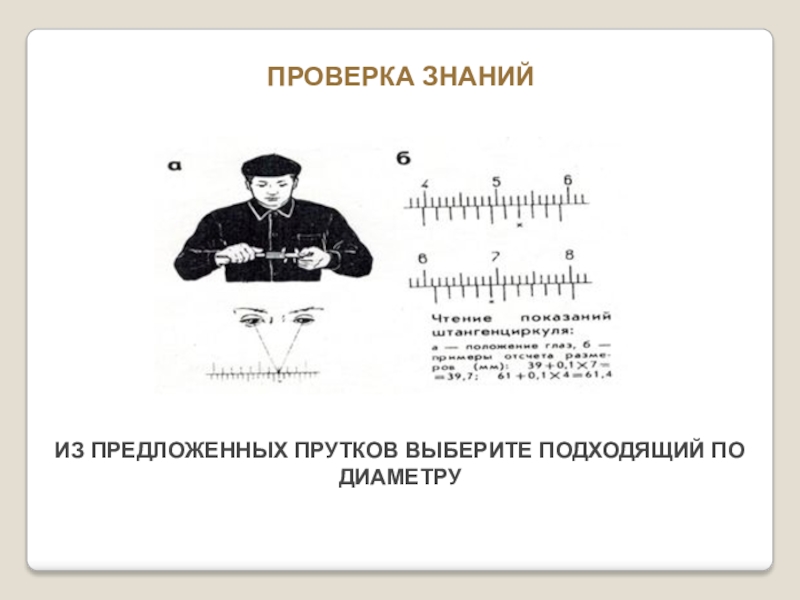

- 7. ИЗ ПРЕДЛОЖЕННЫХ ПРУТКОВ ВЫБЕРИТЕ ПОДХОДЯЩИЙ ПО ДИАМЕТРУПРОВЕРКА ЗНАНИЙ

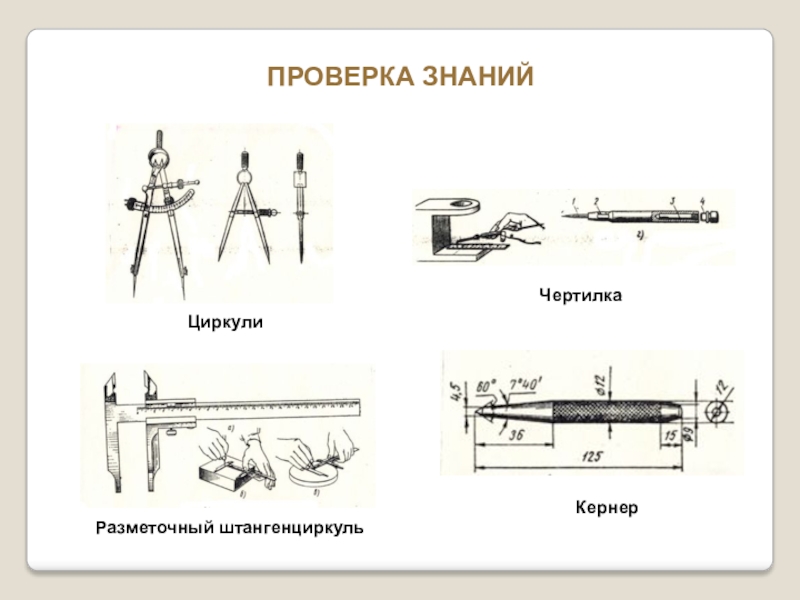

- 8. ВОПРОС №3Какими инструментами можно разметить заготовку?ПРОВЕРКА ЗНАНИЙ
- 9. ПРОВЕРКА ЗНАНИЙ

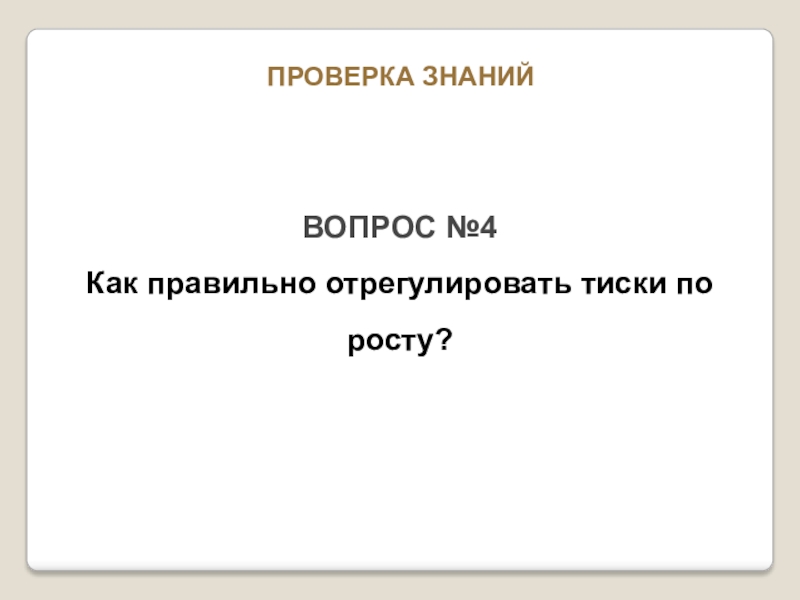

- 10. ВОПРОС №4Как правильно отрегулировать тиски по росту? ПРОВЕРКА ЗНАНИЙ

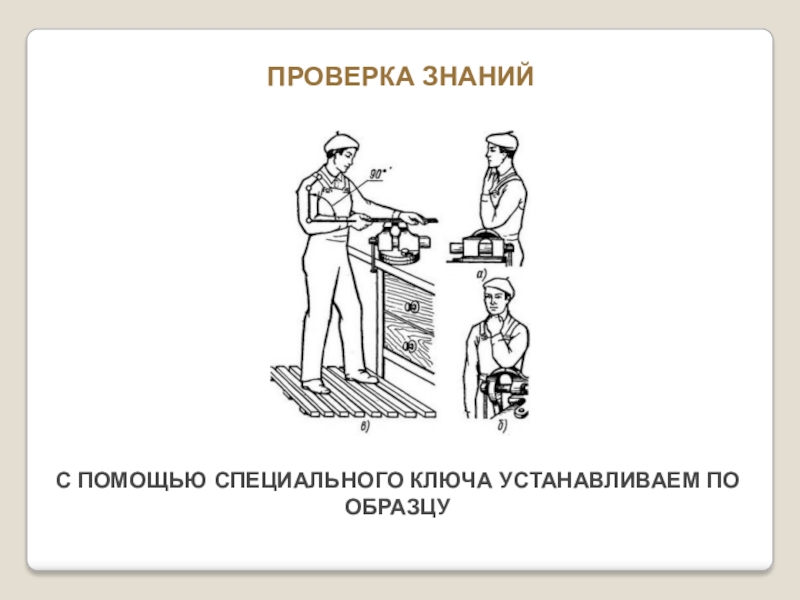

- 11. С ПОМОЩЬЮ СПЕЦИАЛЬНОГО КЛЮЧА УСТАНАВЛИВАЕМ ПО ОБРАЗЦУПРОВЕРКА ЗНАНИЙ

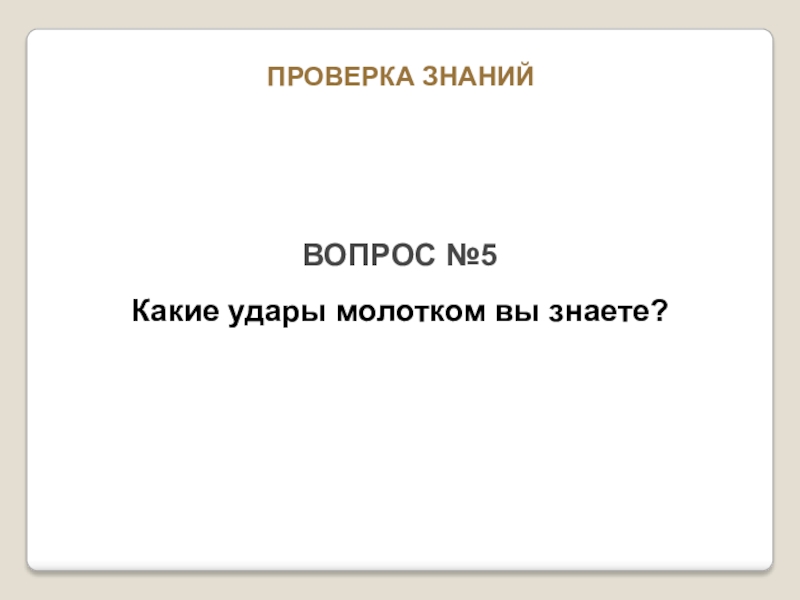

- 12. ВОПРОС №5Какие удары молотком вы знаете?ПРОВЕРКА ЗНАНИЙ

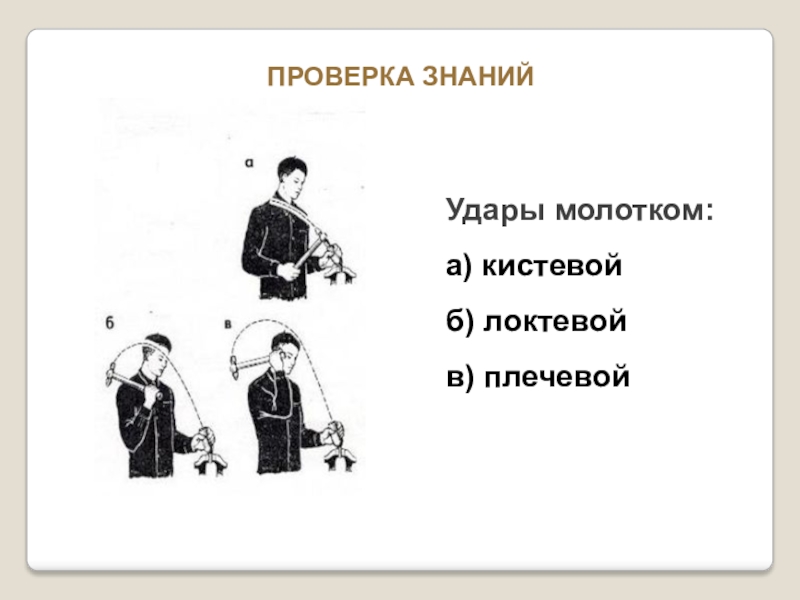

- 13. Удары молотком:а) кистевойб) локтевойв) плечевойПРОВЕРКА ЗНАНИЙ

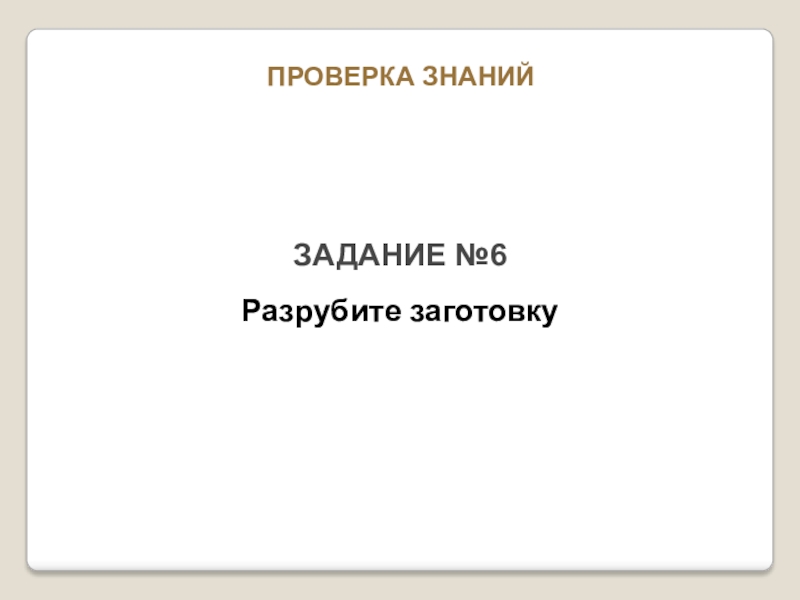

- 14. ЗАДАНИЕ №6Разрубите заготовкуПРОВЕРКА ЗНАНИЙ

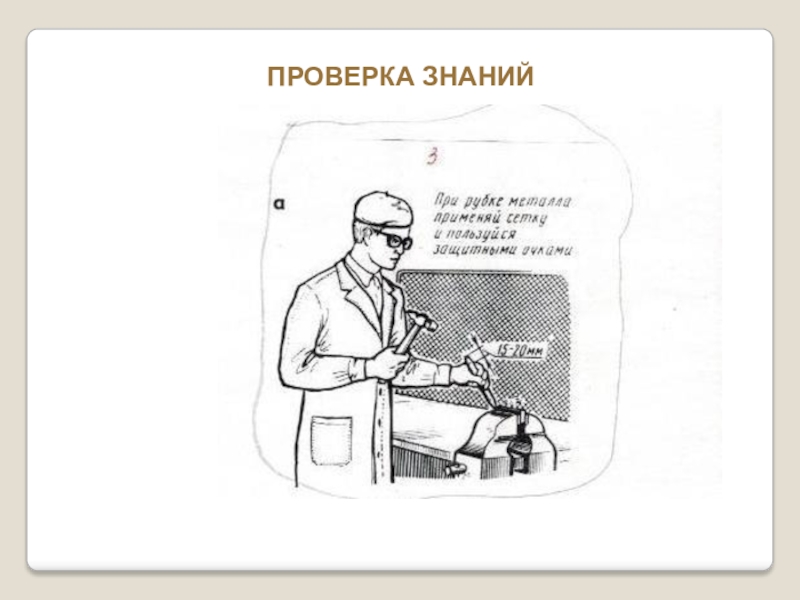

- 15. ВОПРОС №7Назовите требования ТБ при рубке металлаПРОВЕРКА ЗНАНИЙ
- 16. ПРОВЕРКА ЗНАНИЙ

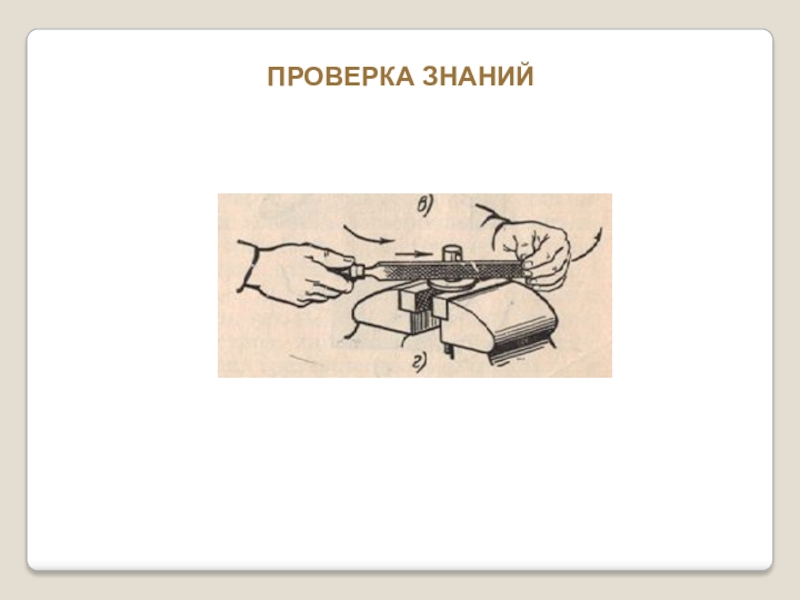

- 17. ВОПРОС №8Каким способом наиболее целесообразно опиливать фаску?ПРОВЕРКА ЗНАНИЙ
- 18. ПРОВЕРКА ЗНАНИЙ

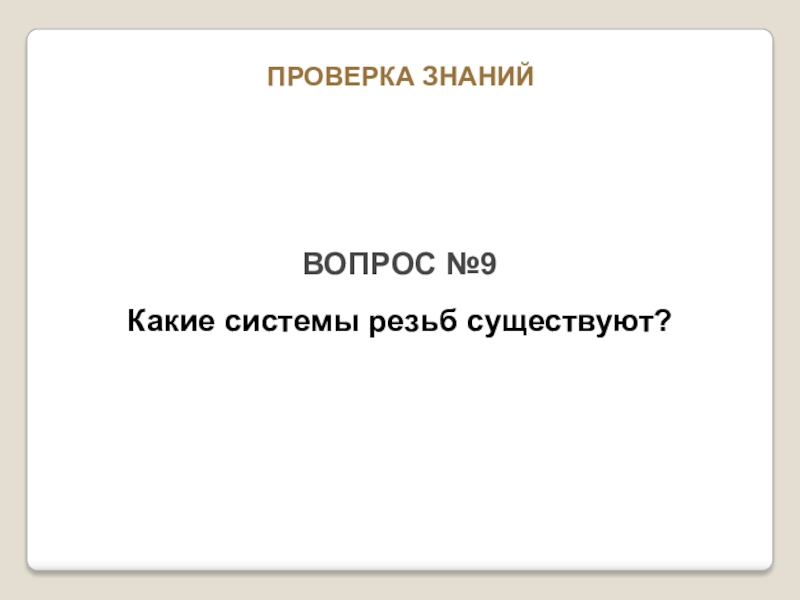

- 19. ВОПРОС №9Какие системы резьб существуют?ПРОВЕРКА ЗНАНИЙ

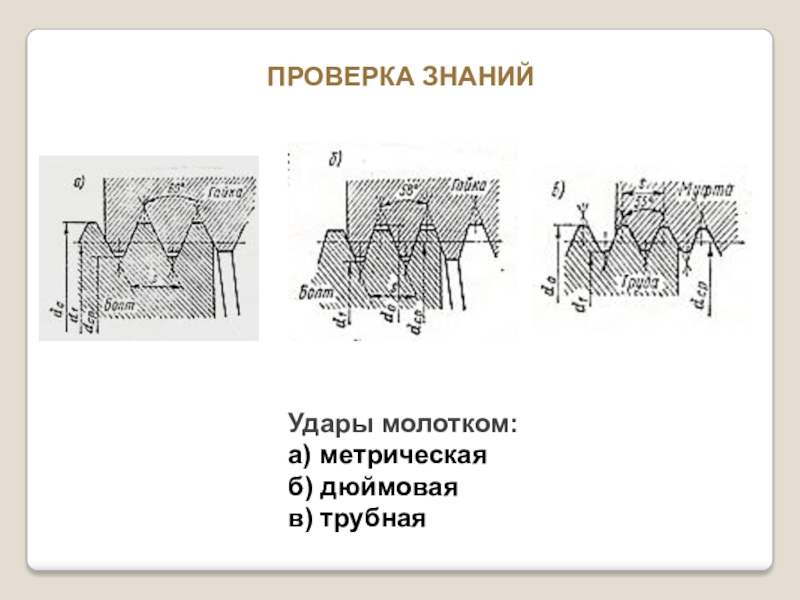

- 20. Удары молотком:а) метрическаяб) дюймоваяв) трубнаяПРОВЕРКА ЗНАНИЙ

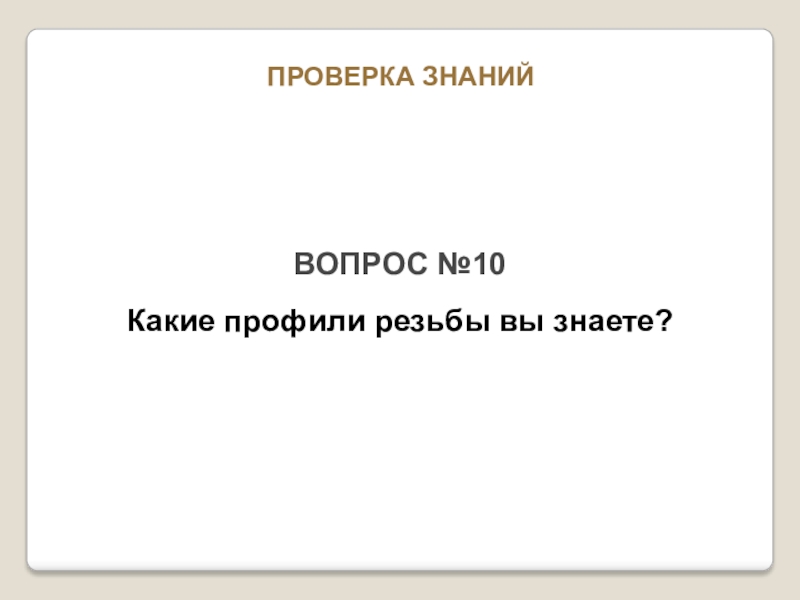

- 21. ВОПРОС №10Какие профили резьбы вы знаете?ПРОВЕРКА ЗНАНИЙ

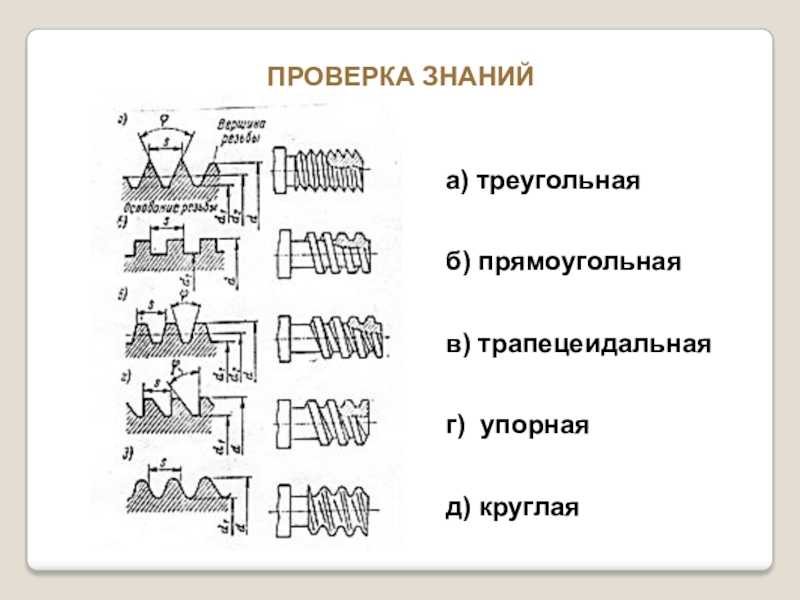

- 22. а) треугольнаяб) прямоугольнаяв) трапецеидальнаяг) упорнаяд) круглаяПРОВЕРКА ЗНАНИЙ

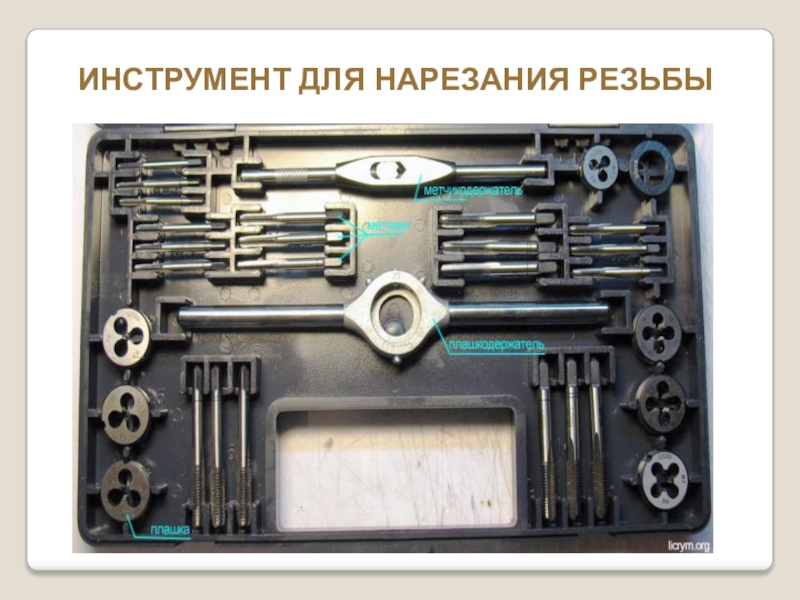

- 23. ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ

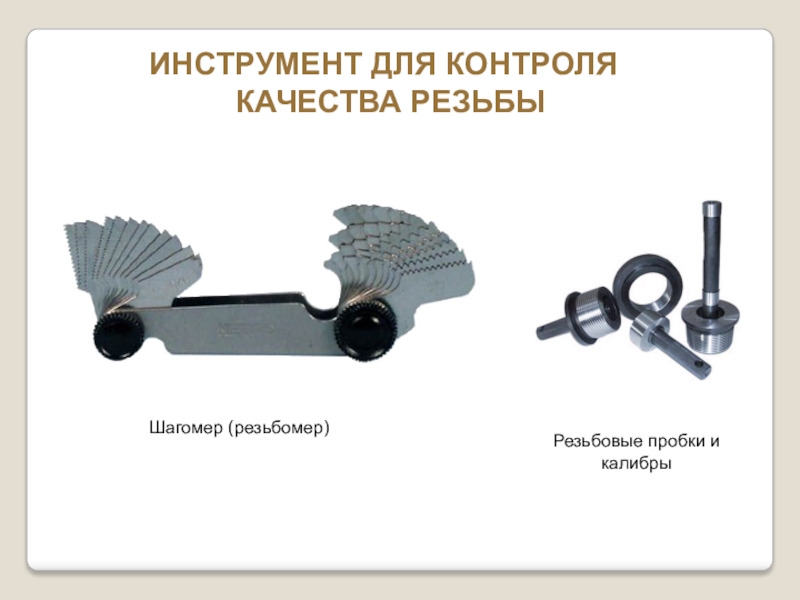

- 24. ИНСТРУМЕНТ ДЛЯ КОНТРОЛЯ КАЧЕСТВА РЕЗЬБЫШагомер (резьбомер)Резьбовые пробки и калибры
- 25. ПОДБОР ЗАГОТОВКИ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
- 26. Выбранную заготовку надо выправить, разметить, отрезать по
- 27. После нарезания 1—2 ниток резьбы, еще раз
- 28. Шагомер-шаблонКОНТРОЛЬ КАЧЕСТВА РЕЗЬБЫРезьбовая пробкаШтангенциркульРезьбовая скоба

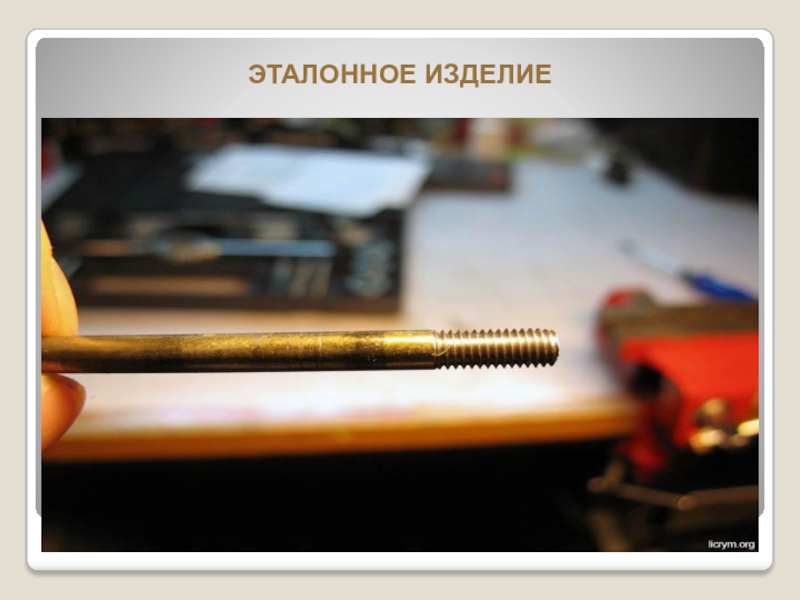

- 29. ЭТАЛОННОЕ ИЗДЕЛИЕ
- 30. ТЕХНИКА БЕЗОПАСНОСТИПлашку надежно закрепить в плашкодержателе;Соблюдать осторожность,

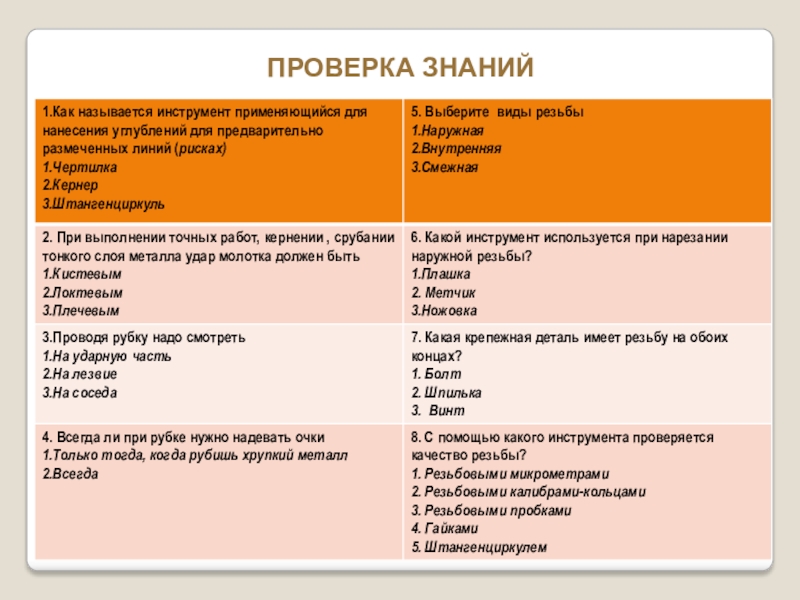

- 31. ПРОВЕРКА ЗНАНИЙ
- 32. 2212 1,2 12 1,2,3,4Критерии оценок:«5» -7-8 правильных
- 33. СПАСИБО ЗА ВНИМАНИЕ!

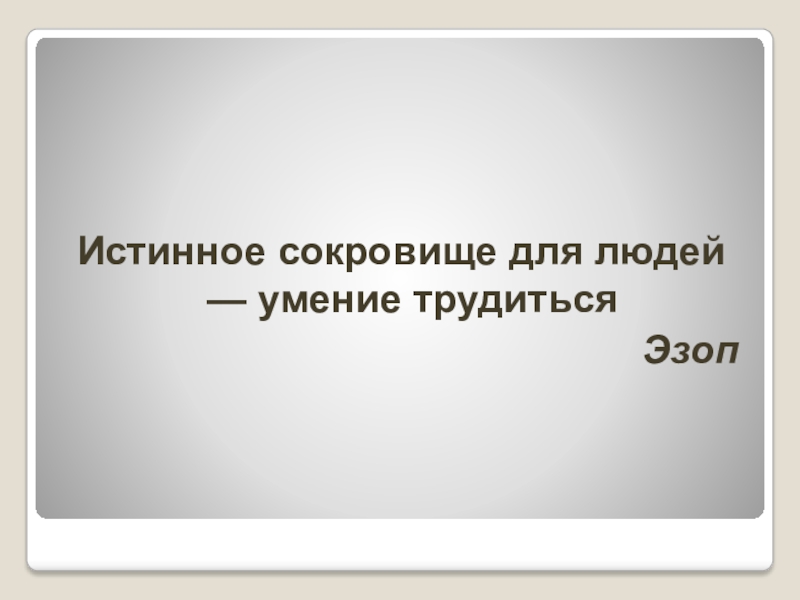

Истинное сокровище для людей — умение трудитьсяЭзоп

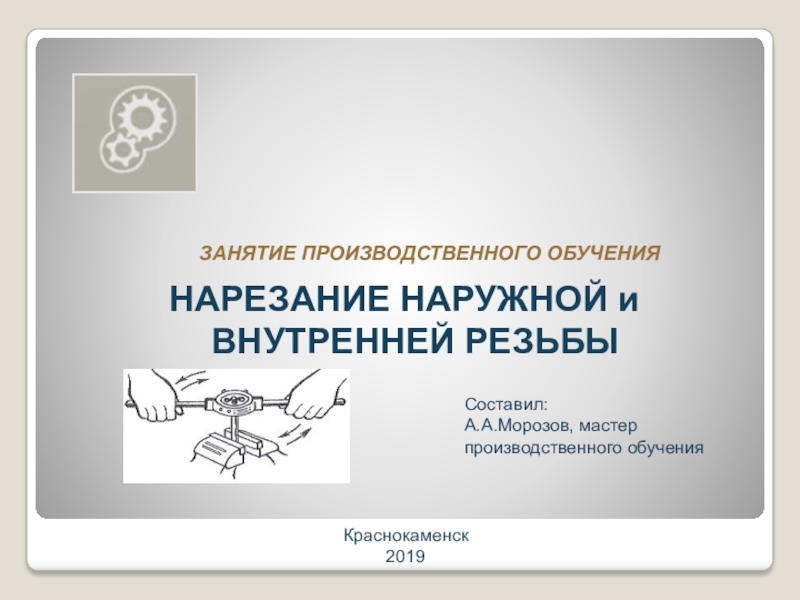

Слайд 1НАРЕЗАНИЕ НАРУЖНОЙ и ВНУТРЕННЕЙ РЕЗЬБЫ
ЗАНЯТИЕ ПРОИЗВОДСТВЕННОГО ОБУЧЕНИЯ
Составил:
А.А.Морозов, мастер
производственного обучения
Краснокаменск
2019

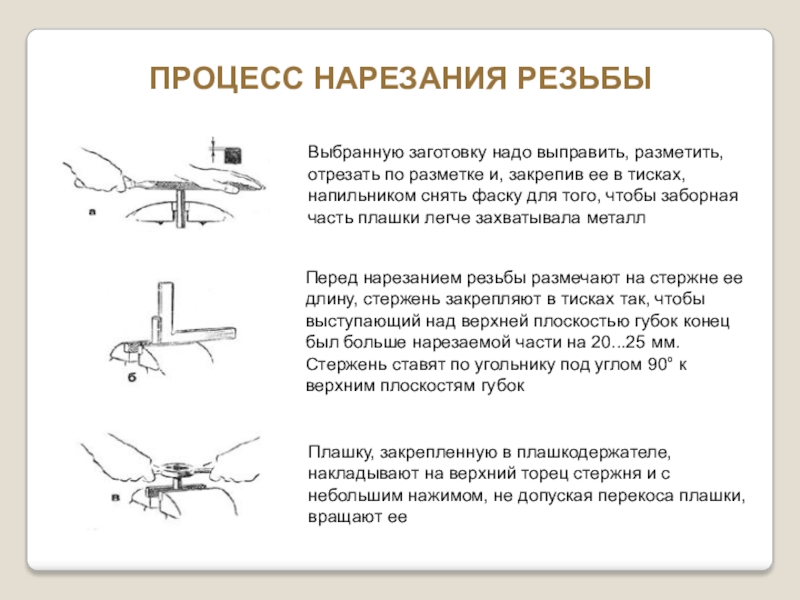

Слайд 26Выбранную заготовку надо выправить, разметить, отрезать по разметке и, закрепив ее
в тисках, напильником снять фаску для того, чтобы заборная часть плашки легче захватывала металл
ПРОЦЕСС НАРЕЗАНИЯ РЕЗЬБЫ
Перед нарезанием резьбы размечают на стержне ее длину, стержень закрепляют в тисках так, чтобы выступающий над верхней плоскостью губок конец был больше нарезаемой части на 20...25 мм. Стержень ставят по угольнику под углом 90° к верхним плоскостям губок
Плашку, закрепленную в плашкодержателе, накладывают на верхний торец стержня и с небольшим нажимом, не допуская перекоса плашки, вращают ее

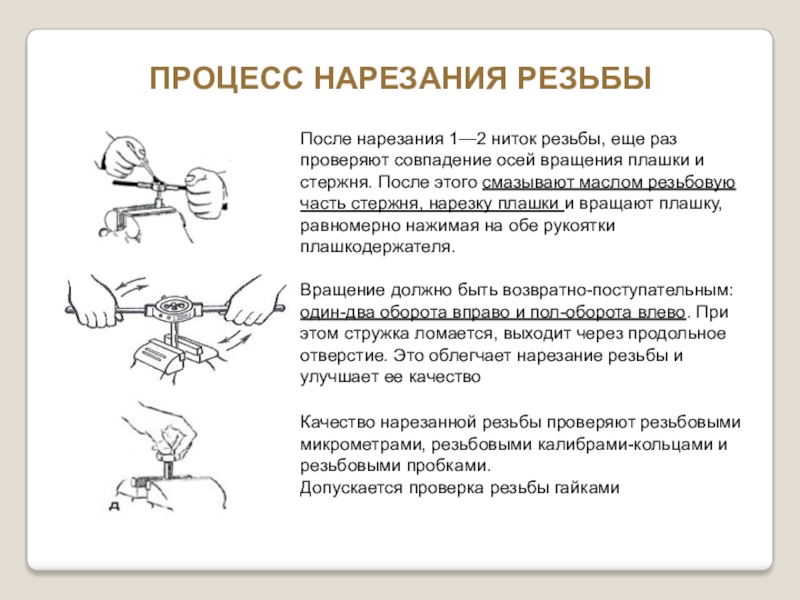

Слайд 27После нарезания 1—2 ниток резьбы, еще раз проверяют совпадение осей вращения
плашки и стержня. После этого смазывают маслом резьбовую часть стержня, нарезку плашки и вращают плашку, равномерно нажимая на обе рукоятки плашкодержателя.
Вращение должно быть возвратно-поступательным: один-два оборота вправо и пол-оборота влево. При этом стружка ломается, выходит через продольное отверстие. Это облегчает нарезание резьбы и улучшает ее качество
Вращение должно быть возвратно-поступательным: один-два оборота вправо и пол-оборота влево. При этом стружка ломается, выходит через продольное отверстие. Это облегчает нарезание резьбы и улучшает ее качество
ПРОЦЕСС НАРЕЗАНИЯ РЕЗЬБЫ
Качество нарезанной резьбы проверяют резьбовыми микрометрами, резьбовыми калибрами-кольцами и резьбовыми пробками.
Допускается проверка резьбы гайками

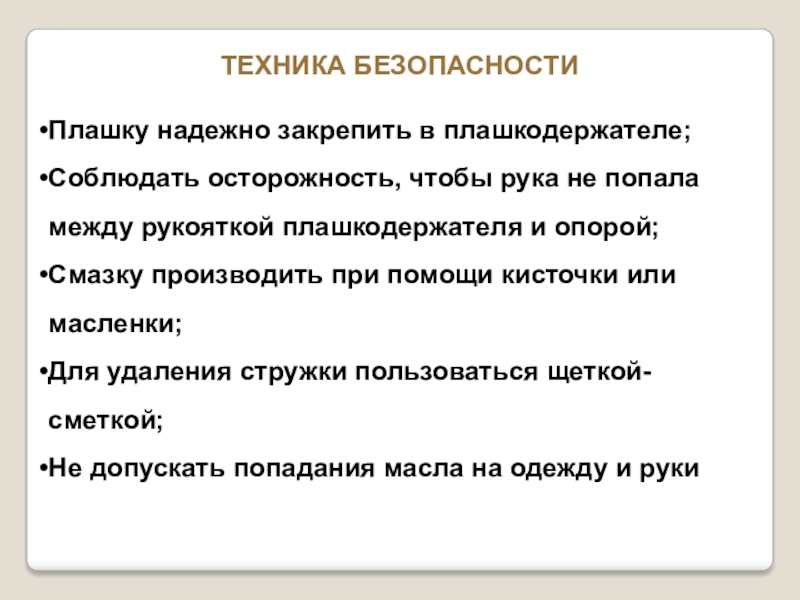

Слайд 30ТЕХНИКА БЕЗОПАСНОСТИ
Плашку надежно закрепить в плашкодержателе;
Соблюдать осторожность, чтобы рука не попала
между рукояткой плашкодержателя и опорой;
Смазку производить при помощи кисточки или масленки;
Для удаления стружки пользоваться щеткой-сметкой;
Не допускать попадания масла на одежду и руки
Смазку производить при помощи кисточки или масленки;
Для удаления стружки пользоваться щеткой-сметкой;
Не допускать попадания масла на одежду и руки

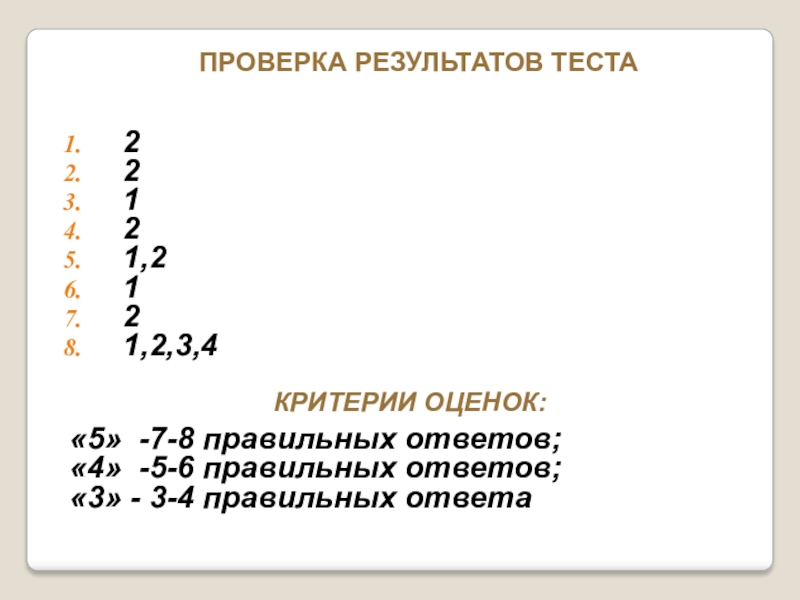

Слайд 322
2
1
2
1,2
1
2
1,2,3,4
Критерии оценок:
«5» -7-8 правильных ответов;
«4» -5-6 правильных ответов;
«3»
- 3-4 правильных ответа
Проверка результатов теста
