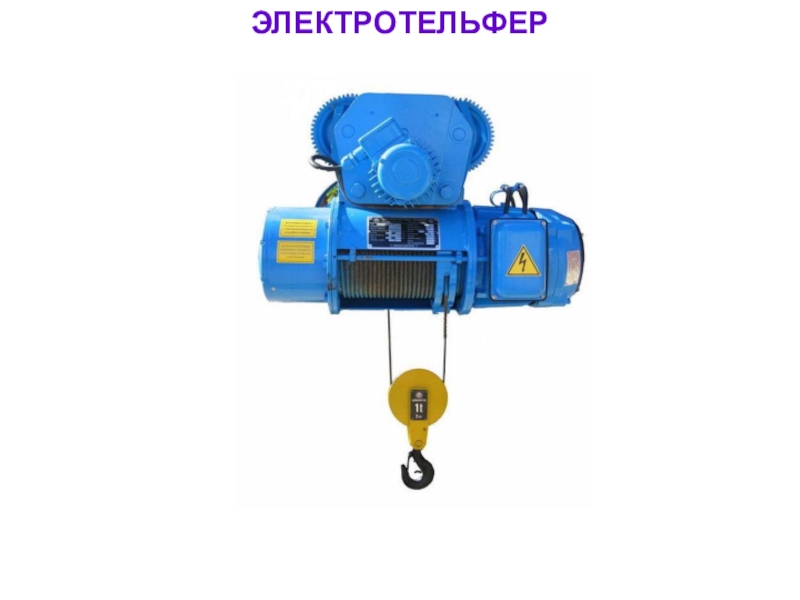

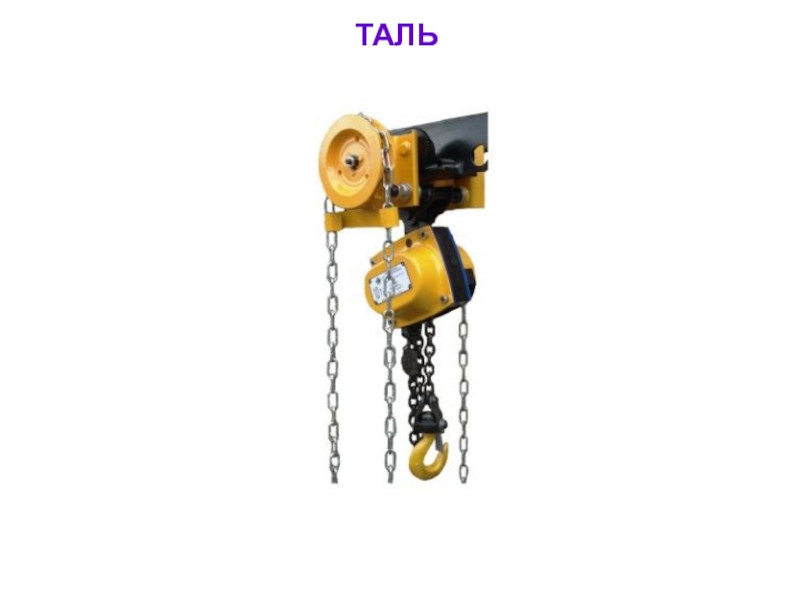

- 11. ТАЛЬ
- 12. ЭЛЕКТРОТЕЛЬФЕР
- 13. КРАН БАЛКА И МОСТОВОЙ КРАНКран-балки, мостовые краны предназначены
- 14. КОНВЕЙЕРЫ ДЛЯ ПЕРЕМЕЩЕНИЯ АВТОМОБИЛЕЙКонвейеры для перемещения автомобилей
- 15. СПАСИБО ЗА ВНИМАНИЕ!!!
При выполнении ТО и ремонта автомобиля значительная доля работ (40-45%) выполняется снизу, для чего СТО должны оснащаться осмотровым и подъемно-транспортным оборудованием. Классификация осмотрового и подъемно-транспортного оборудования
Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
УСТРОЙСТВО И
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЕЙ
Слайд 2При выполнении ТО и ремонта автомобиля значительная
доля работ (40-45%) выполняется
снизу, для чего
СТО должны оснащаться осмотровым и подъемно-
транспортным оборудованием.
СТО должны оснащаться осмотровым и подъемно-
транспортным оборудованием.

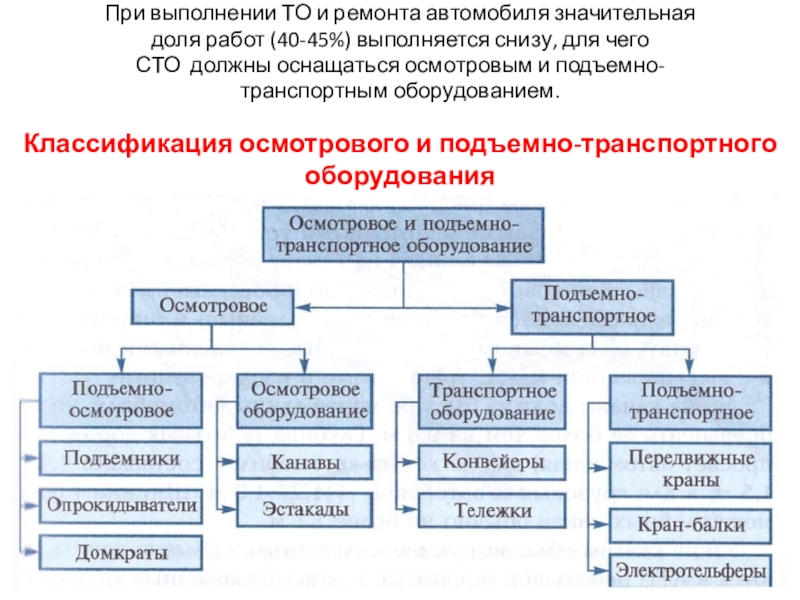

Классификация осмотрового и подъемно-транспортного оборудования

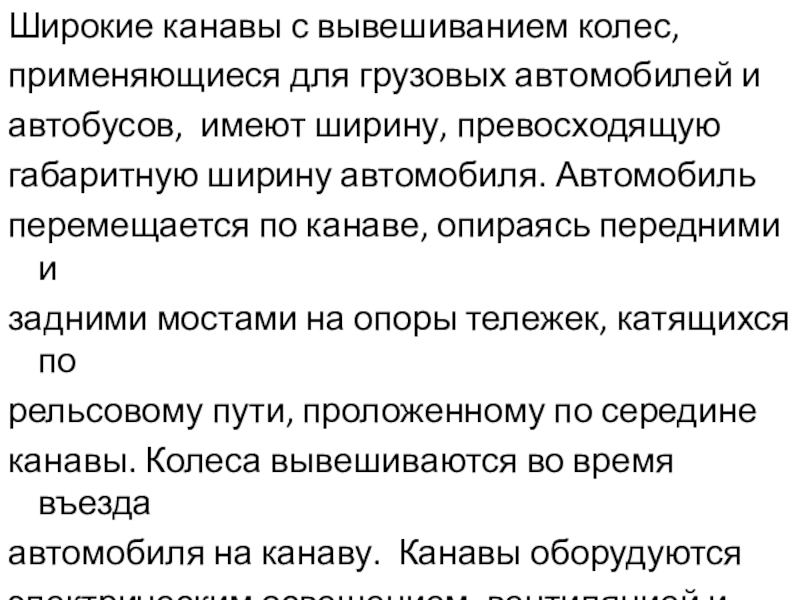

Слайд 3Широкие канавы с вывешиванием колес,
применяющиеся для грузовых автомобилей и
автобусов,
имеют ширину, превосходящую
габаритную ширину автомобиля. Автомобиль
перемещается по канаве, опираясь передними и
задними мостами на опоры тележек, катящихся по
рельсовому пути, проложенному по середине
канавы. Колеса вывешиваются во время въезда
автомобиля на канаву. Канавы оборудуются
электрическим освещением, вентиляцией и
отоплением.
габаритную ширину автомобиля. Автомобиль
перемещается по канаве, опираясь передними и
задними мостами на опоры тележек, катящихся по
рельсовому пути, проложенному по середине
канавы. Колеса вывешиваются во время въезда
автомобиля на канаву. Канавы оборудуются
электрическим освещением, вентиляцией и
отоплением.

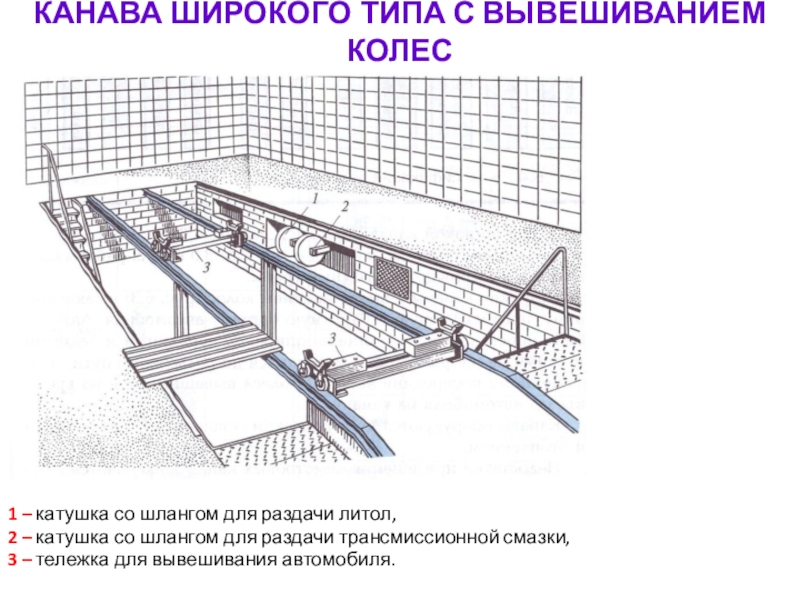

Слайд 4КАНАВА ШИРОКОГО ТИПА С ВЫВЕШИВАНИЕМ КОЛЕС
1 – катушка со шлангом для
раздачи литол,
2 – катушка со шлангом для раздачи трансмиссионной смазки,
3 – тележка для вывешивания автомобиля.
2 – катушка со шлангом для раздачи трансмиссионной смазки,
3 – тележка для вывешивания автомобиля.

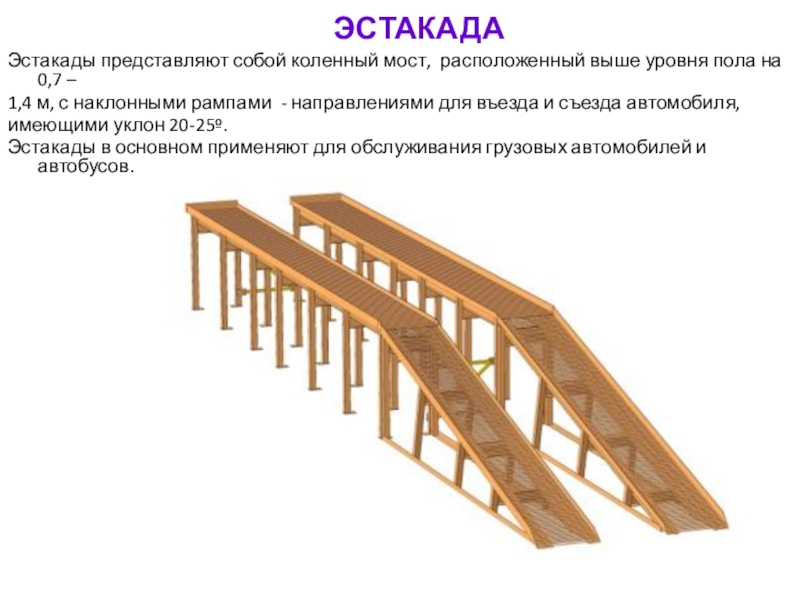

Слайд 5ЭСТАКАДА
Эстакады представляют собой коленный мост, расположенный выше уровня пола на 0,7
–
1,4 м, с наклонными рампами - направлениями для въезда и съезда автомобиля,
имеющими уклон 20-25º.
Эстакады в основном применяют для обслуживания грузовых автомобилей и автобусов.
1,4 м, с наклонными рампами - направлениями для въезда и съезда автомобиля,
имеющими уклон 20-25º.
Эстакады в основном применяют для обслуживания грузовых автомобилей и автобусов.
Слайд 6ПОДЪЕМНИКИ И ОПРОКИДЫВАТЕЛИ

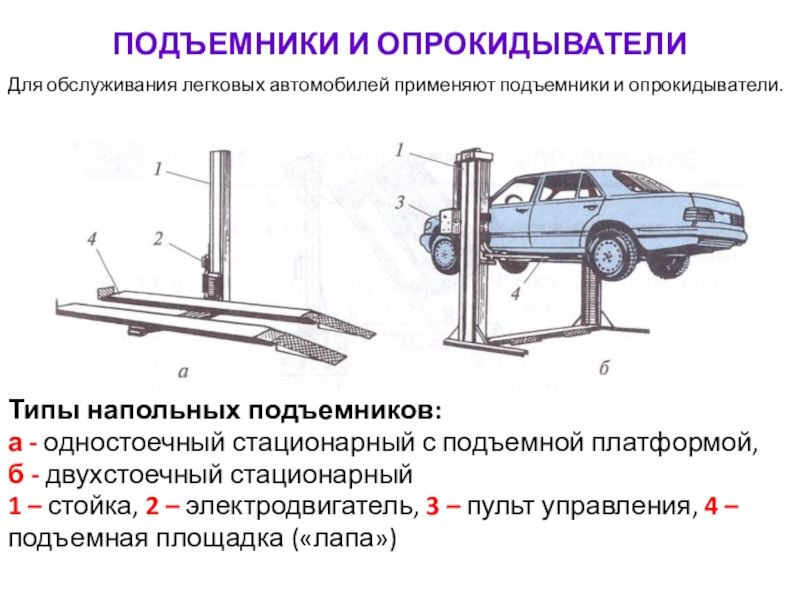

Для обслуживания легковых автомобилей применяют подъемники и опрокидыватели.
Типы напольных
подъемников:
а - одностоечный стационарный с подъемной платформой,
б - двухстоечный стационарный
1 – стойка, 2 – электродвигатель, 3 – пульт управления, 4 –
подъемная площадка («лапа»)
а - одностоечный стационарный с подъемной платформой,
б - двухстоечный стационарный
1 – стойка, 2 – электродвигатель, 3 – пульт управления, 4 –
подъемная площадка («лапа»)

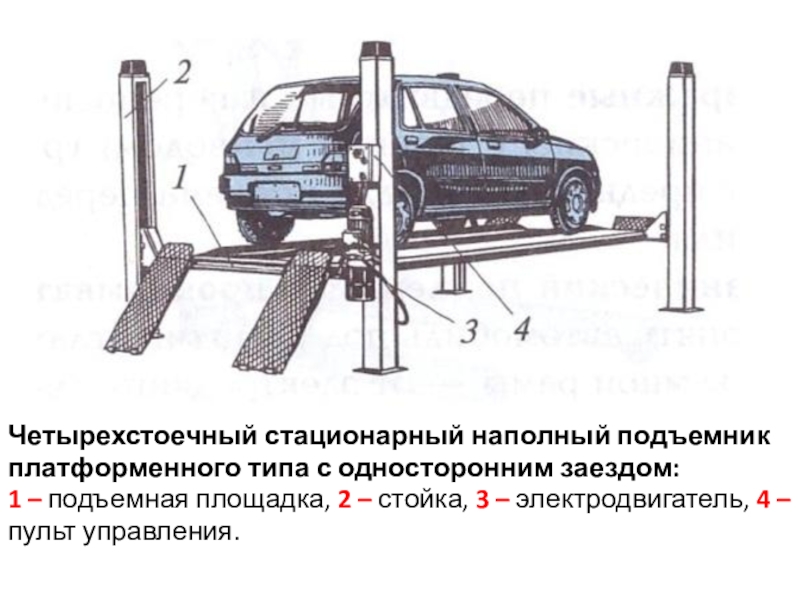

Слайд 7Четырехстоечный стационарный наполный подъемник
платформенного типа с односторонним заездом:
1 – подъемная площадка,
2 – стойка, 3 – электродвигатель, 4 –
пульт управления.
пульт управления.

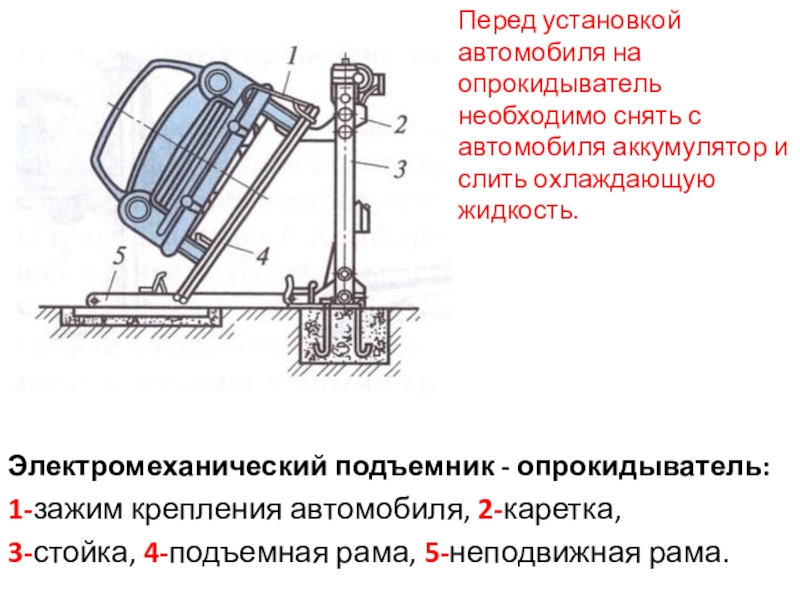

Слайд 8Электромеханический подъемник - опрокидыватель:
1-зажим крепления автомобиля, 2-каретка,
3-стойка, 4-подъемная рама, 5-неподвижная
рама.
Перед установкой автомобиля на опрокидыватель необходимо снять с автомобиля аккумулятор и слить охлаждающую жидкость.

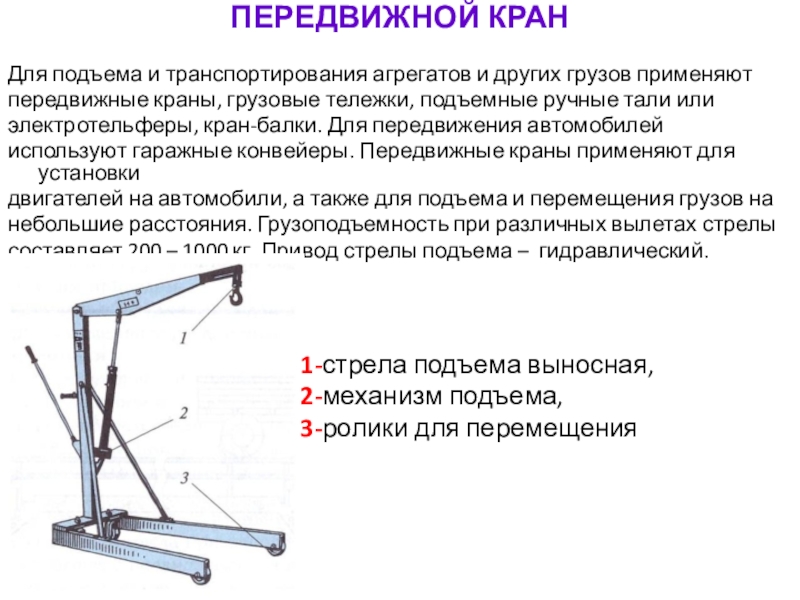

Слайд 9ПЕРЕДВИЖНОЙ КРАН
Для подъема и транспортирования агрегатов и других грузов применяют
передвижные
краны, грузовые тележки, подъемные ручные тали или
электротельферы, кран-балки. Для передвижения автомобилей
используют гаражные конвейеры. Передвижные краны применяют для установки
двигателей на автомобили, а также для подъема и перемещения грузов на
небольшие расстояния. Грузоподъемность при различных вылетах стрелы
составляет 200 – 1000 кг. Привод стрелы подъема – гидравлический.
электротельферы, кран-балки. Для передвижения автомобилей
используют гаражные конвейеры. Передвижные краны применяют для установки
двигателей на автомобили, а также для подъема и перемещения грузов на
небольшие расстояния. Грузоподъемность при различных вылетах стрелы
составляет 200 – 1000 кг. Привод стрелы подъема – гидравлический.
1-стрела подъема выносная,
2-механизм подъема,
3-ролики для перемещения

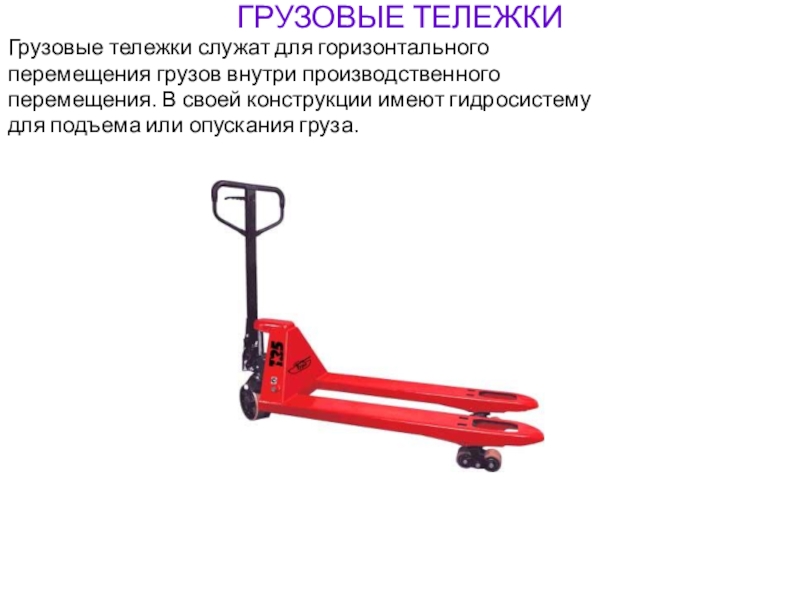

Слайд 10ГРУЗОВЫЕ ТЕЛЕЖКИ
Грузовые тележки служат для горизонтального
перемещения грузов внутри производственного
перемещения.
В своей конструкции имеют гидросистему
для подъема или опускания груза.
для подъема или опускания груза.
Слайд 13КРАН БАЛКА И МОСТОВОЙ КРАН
Кран-балки, мостовые краны предназначены для
подъема грузов свыше
1 т, применяются как правило в
крупных СТО, обслуживающих грузовые автомобили и
автобусы, требуют больших помещений с усиленной
конструкцией здания.
крупных СТО, обслуживающих грузовые автомобили и
автобусы, требуют больших помещений с усиленной
конструкцией здания.

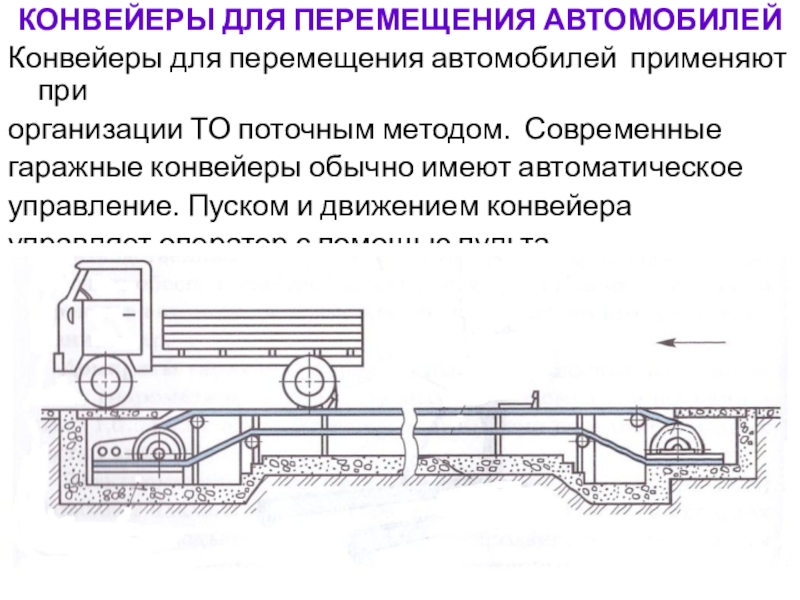

Слайд 14КОНВЕЙЕРЫ ДЛЯ ПЕРЕМЕЩЕНИЯ АВТОМОБИЛЕЙ
Конвейеры для перемещения автомобилей применяют при
организации ТО поточным
методом. Современные
гаражные конвейеры обычно имеют автоматическое
управление. Пуском и движением конвейера
управляет оператор с помощью пульта.
гаражные конвейеры обычно имеют автоматическое
управление. Пуском и движением конвейера
управляет оператор с помощью пульта.
