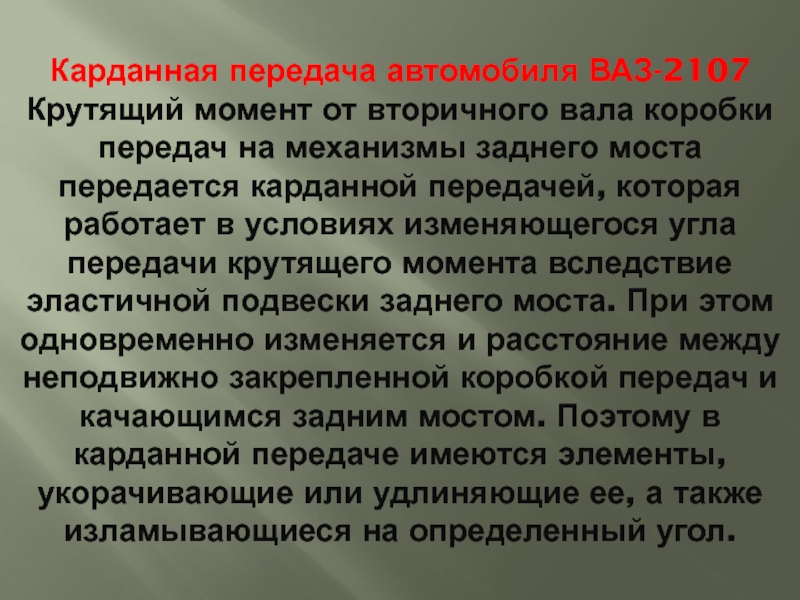

механизмы заднего моста передается карданной передачей, которая работает в условиях изменяющегося угла передачи крутящего момента вследствие эластичной подвески заднего моста. При этом одновременно изменяется и расстояние между неподвижно закрепленной коробкой передач и качающимся задним мостом. Поэтому в карданной передаче имеются элементы, укорачивающие или удлиняющие ее, а также изламывающиеся на определенный угол.

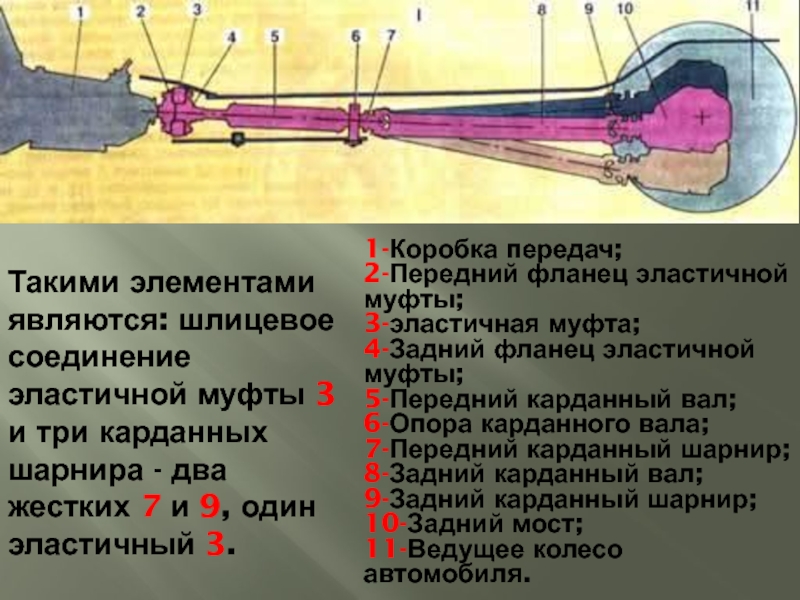

шарнира - два жестких 7 и 9, один эластичный 3.

1-Коробка передач;
2-Передний фланец эластичной муфты;
3-эластичная муфта;
4-Задний фланец эластичной муфты;
5-Передний карданный вал;
6-Опора карданного вала;
7-Передний карданный шарнир;
8-Задний карданный вал;
9-Задний карданный шарнир;
10-Задний мост;
11-Ведущее колесо автомобиля.

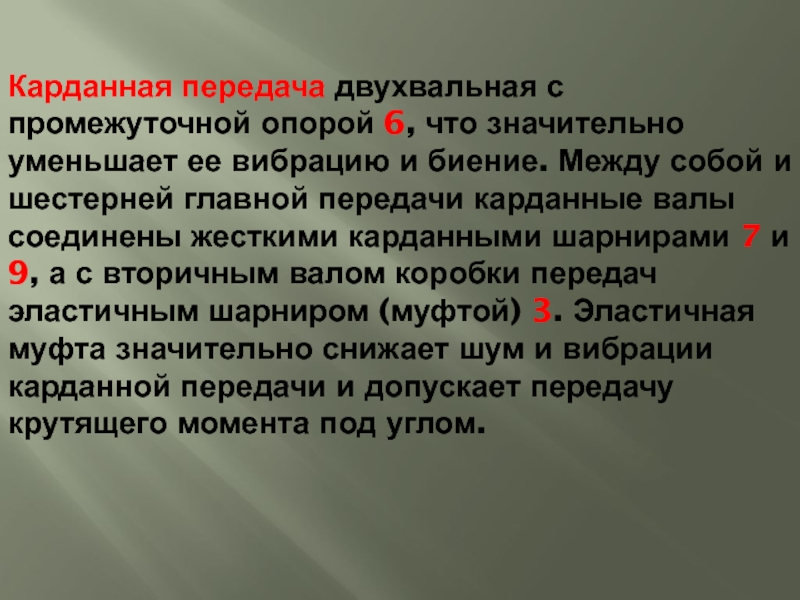

вибрацию и биение. Между собой и шестерней главной передачи карданные валы соединены жесткими карданными шарнирами 7 и 9, а с вторичным валом коробки передач эластичным шарниром (муфтой) 3. Эластичная муфта значительно снижает шум и вибрации карданной передачи и допускает передачу крутящего момента под углом.

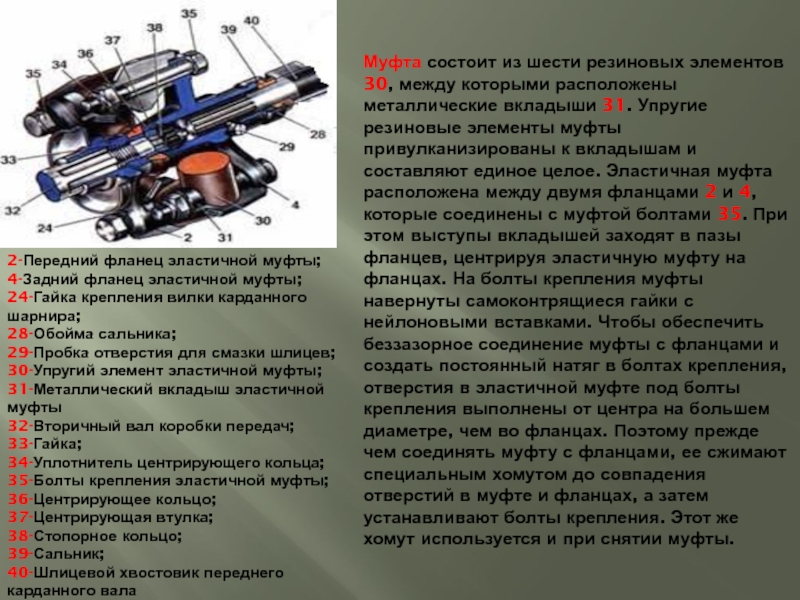

вкладыши 31. Упругие резиновые элементы муфты привулканизированы к вкладышам и составляют единое целое. Эластичная муфта расположена между двумя фланцами 2 и 4, которые соединены с муфтой болтами 35. При этом выступы вкладышей заходят в пазы фланцев, центрируя эластичную муфту на фланцах. На болты крепления муфты навернуты самоконтрящиеся гайки с нейлоновыми вставками. Чтобы обеспечить беззазорное соединение муфты с фланцами и создать постоянный натяг в болтах крепления, отверстия в эластичной муфте под болты крепления выполнены от центра на большем диаметре, чем во фланцах. Поэтому прежде чем соединять муфту с фланцами, ее сжимают специальным хомутом до совпадения отверстий в муфте и фланцах, а затем устанавливают болты крепления. Этот же хомут используется и при снятии муфты.

2-Передний фланец эластичной муфты;
4-Задний фланец эластичной муфты;
24-Гайка крепления вилки карданного шарнира;
28-Обойма сальника;
29-Пробка отверстия для смазки шлицев;
30-Упругий элемент эластичной муфты;
31-Металлический вкладыш эластичной муфты
32-Вторичный вал коробки передач;
33-Гайка;
34-Уплотнитель центрирующего кольца;
35-Болты крепления эластичной муфты;
36-Центрирующее кольцо;
37-Центрирующая втулка;
38-Стопорное кольцо;
39-Сальник;
40-Шлицевой хвостовик переднего карданного вала

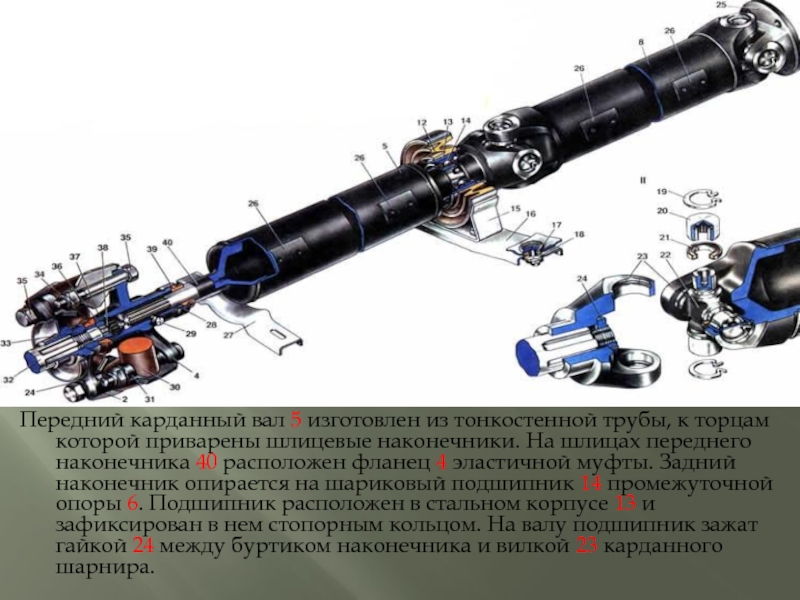

приварены шлицевые наконечники. На шлицах переднего наконечника 40 расположен фланец 4 эластичной муфты. Задний наконечник опирается на шариковый подшипник 14 промежуточной опоры 6. Подшипник расположен в стальном корпусе 13 и зафиксирован в нем стопорным кольцом. На валу подшипник зажат гайкой 24 между буртиком наконечника и вилкой 23 карданного шарнира.

при сборке смазку. Дополнительно подшипник защищен двумя грязеотражателями. Для поглощения вибраций карданной передачи корпус подшипника расположен в резиновой подушке 12, которая привулканизирована к металлическим поверхностям корпуса 13 подшипника и кронштейна 15 промежуточной опоры.

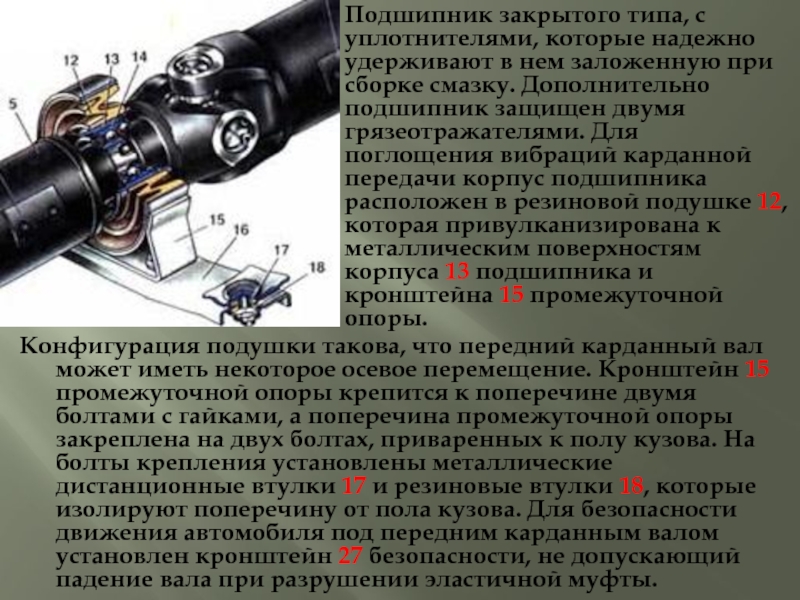

Конфигурация подушки такова, что передний карданный вал может иметь некоторое осевое перемещение. Кронштейн 15 промежуточной опоры крепится к поперечине двумя болтами с гайками, а поперечина промежуточной опоры закреплена на двух болтах, приваренных к полу кузова. На болты крепления установлены металлические дистанционные втулки 17 и резиновые втулки 18, которые изолируют поперечину от пола кузова. Для безопасности движения автомобиля под передним карданным валом установлен кронштейн 27 безопасности, не допускающий падение вала при разрушении эластичной муфты.

подшипниках и их герметизации на каждый шип крестовины напрессована стальная обойма, в которой расположен сальник 21. Он уплотняет полость игольчатого подшипника. Корпуса подшипников удерживаются в отверстиях вилок стопорными кольцами 19. Эти кольца по толщине выпускаются пяти размеров. Подбором колец по толщине устанавливается осевой зазор крестовины в пределах 0.1-0, 4 мм. Этот зазор необходим для центрирования крестовины в вилках. Каждое кольцо окрашено в свой цвет. Цвет кольца зависит от толщины: кольцо толщиной 1, 62 мм имеет желтый цвет, 1.59 - черный, 1, 56 - синий, 1, 53 - темно- коричневый, 1, 50 естественный. Подбор стопорных колец осуществляется с помощью специального калибра, который имеет четыре щупа толщиной 1, 53; -1, 561 1, 59 и 1.62 мм.

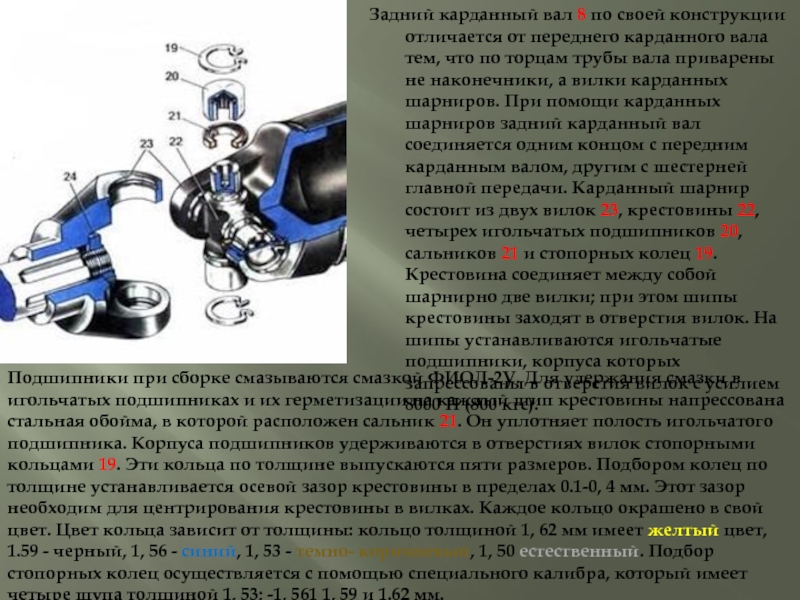

Задний карданный вал 8 по своей конструкции отличается от переднего карданного вала тем, что по торцам трубы вала приварены не наконечники, а вилки карданных шарниров. При помощи карданных шарниров задний карданный вал соединяется одним концом с передним карданным валом, другим с шестерней главной передачи. Карданный шарнир состоит из двух вилок 23, крестовины 22, четырех игольчатых подшипников 20, сальников 21 и стопорных колец 19. Крестовина соединяет между собой шарнирно две вилки; при этом шипы крестовины заходят в отверстия вилок. На шипы устанавливаются игольчатые подшипники, корпуса которых запрессованы в отверстия вилок с усилием 8000 Н (800 кгс).

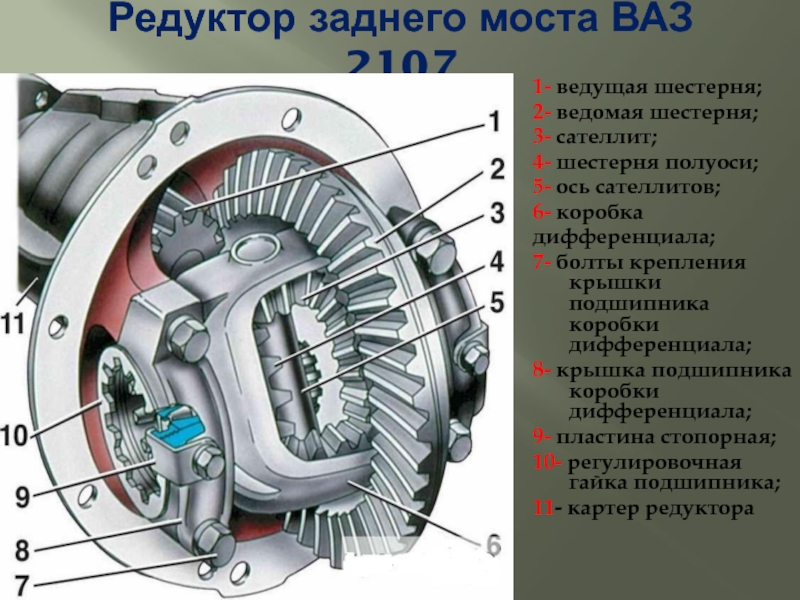

сателлит;
4- шестерня полуоси;
5- ось сателлитов;
6- коробка
дифференциала;
7- болты крепления крышки подшипника коробки дифференциала;
8- крышка подшипника коробки дифференциала;
9- пластина стопорная;
10- регулировочная гайка подшипника;
11- картер редуктора

регулировке.

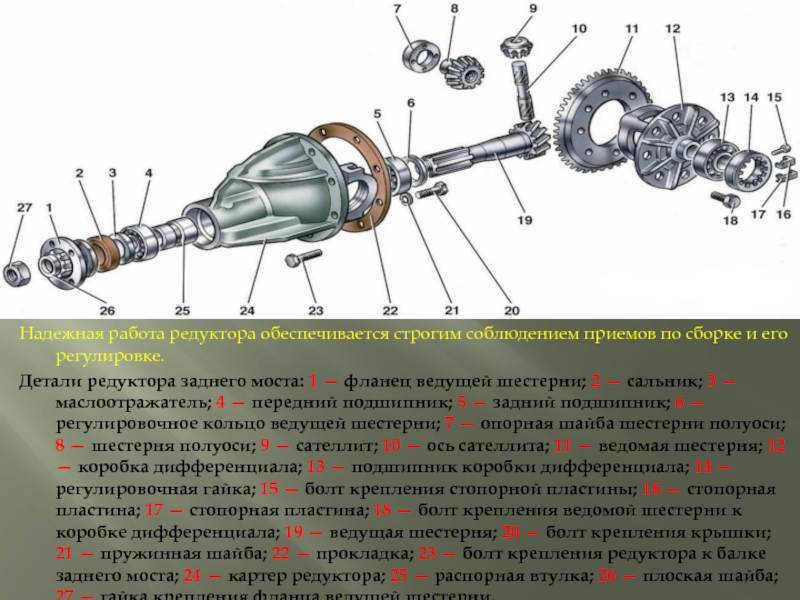

Детали редуктора заднего моста: 1 — фланец ведущей шестерни; 2 — сальник; 3 — маслоотражатель; 4 — передний подшипник; 5 — задний подшипник; 6 — регулировочное кольцо ведущей шестерни; 7 — опорная шайба шестерни полуоси; 8 — шестерня полуоси; 9 — сателлит; 10 — ось сателлита; 11 — ведомая шестерня; 12 — коробка дифференциала; 13 — подшипник коробки дифференциала; 14 — регулировочная гайка; 15 — болт крепления стопорной пластины; 16 — стопорная пластина; 17 — стопорная пластина; 18 — болт крепления ведомой шестерни к коробке дифференциала; 19 — ведущая шестерня; 20 — болт крепления крышки; 21 — пружинная шайба; 22 — прокладка; 23 — болт крепления редуктора к балке заднего моста; 24 — картер редуктора; 25 — распорная втулка; 26 — плоская шайба; 27 — гайка крепления фланца ведущей шестерни.
