Презентация, доклад на урок оборудование для автоматической сварки
Содержание
- 1. Презентация на урок оборудование для автоматической сварки
- 2. В процессе сварки применяются два вида автоматического
- 3. Важным условием, обеспечивающим нормальный устойчивый процесс автоматической
- 4. Чтобы процесс сварки протекал устойчиво, а длина
- 5. Автоматы с переменной скоростью подачи электродной проволоки
- 6. Электродвигатель, обеспечивающий через редуктор и подающие ролики
- 7. Если в процессе сварки длина дуги уменьшится
- 8. Повышение скорости плавления проволоки при постоянной скорости
- 9. Процесс саморегулирования осуществляется нормально при питании дуги
- 10. СПАСИБО ЗА ВНИМАНИЕ!!!
В процессе сварки применяются два вида автоматического оборудования: подвесные (неподвижные и самоходные) головки и сварочные тракторы. Они производят следующие операции: возбуждение дуги, непрерывную подачу в зону дуги электродной проволоки, флюса в процессе сварки, перемещение сварочной дуги
Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
СВАРОЧНОЕ ДЕЛО
ОБОРУДОВАНИЕ

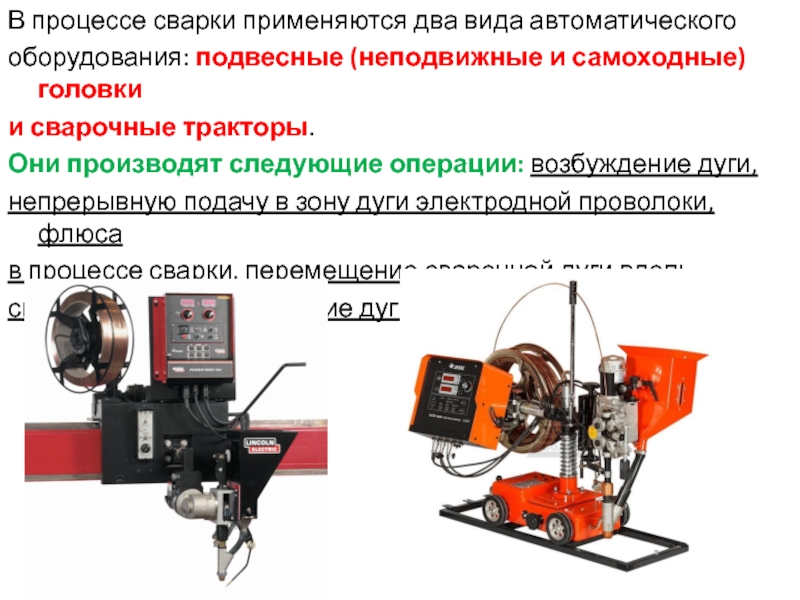

Слайд 2В процессе сварки применяются два вида автоматического
оборудования: подвесные (неподвижные и
самоходные) головки
и сварочные тракторы.
Они производят следующие операции: возбуждение дуги,
непрерывную подачу в зону дуги электродной проволоки, флюса
в процессе сварки, перемещение сварочной дуги вдоль
свариваемого шва, гашение дуги в конце сварки.
и сварочные тракторы.
Они производят следующие операции: возбуждение дуги,
непрерывную подачу в зону дуги электродной проволоки, флюса
в процессе сварки, перемещение сварочной дуги вдоль
свариваемого шва, гашение дуги в конце сварки.

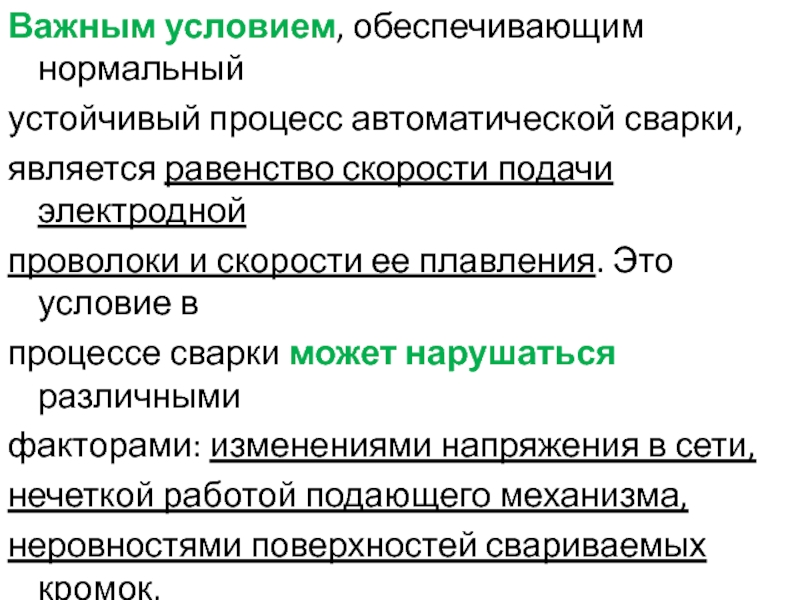

Слайд 3Важным условием, обеспечивающим нормальный
устойчивый процесс автоматической сварки,
является равенство скорости
подачи электродной
проволоки и скорости ее плавления. Это условие в
процессе сварки может нарушаться различными
факторами: изменениями напряжения в сети,
нечеткой работой подающего механизма,
неровностями поверхностей свариваемых кромок,
при которых изменяется дуговой промежуток, и
др.
проволоки и скорости ее плавления. Это условие в
процессе сварки может нарушаться различными
факторами: изменениями напряжения в сети,
нечеткой работой подающего механизма,
неровностями поверхностей свариваемых кромок,
при которых изменяется дуговой промежуток, и
др.

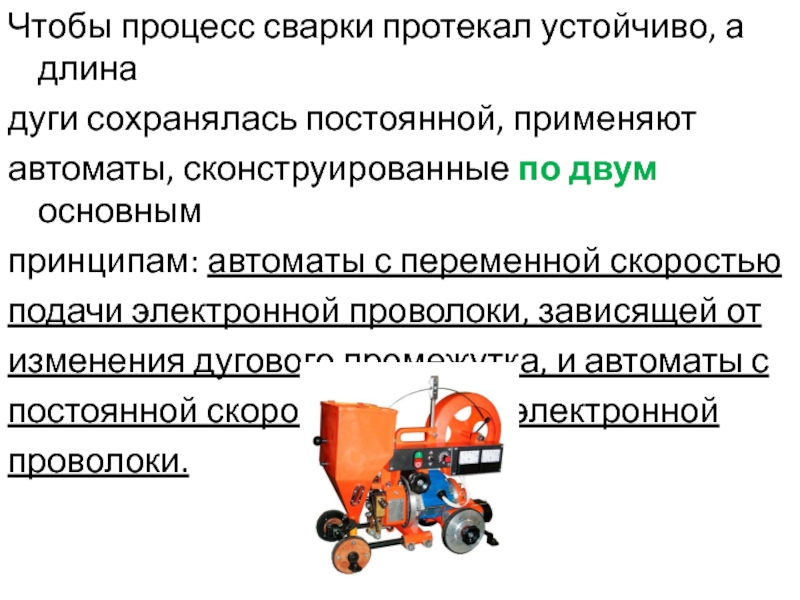

Слайд 4Чтобы процесс сварки протекал устойчиво, а длина
дуги сохранялась постоянной, применяют
автоматы, сконструированные по двум основным
принципам: автоматы с переменной скоростью
подачи электронной проволоки, зависящей от
изменения дугового промежутка, и автоматы с
постоянной скоростью подачи электронной
проволоки.

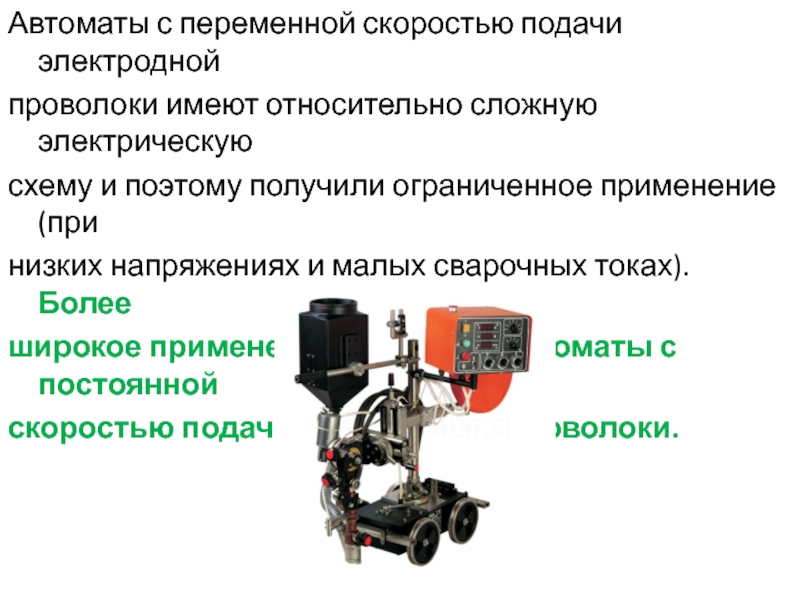

Слайд 5Автоматы с переменной скоростью подачи электродной
проволоки имеют относительно сложную электрическую
схему и поэтому получили ограниченное применение (при
низких напряжениях и малых сварочных токах). Более
широкое применение получили автоматы с постоянной
скоростью подачи электродной проволоки.

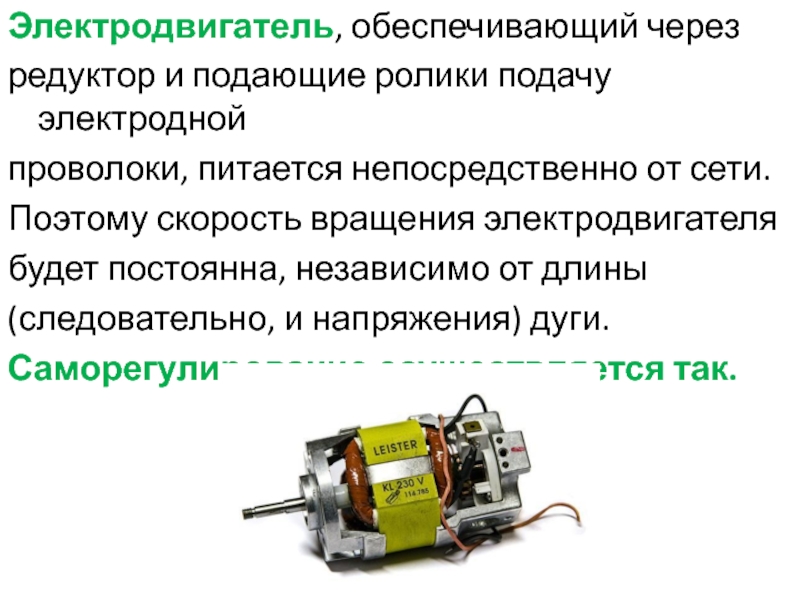

Слайд 6Электродвигатель, обеспечивающий через
редуктор и подающие ролики подачу электродной
проволоки, питается
непосредственно от сети.
Поэтому скорость вращения электродвигателя
будет постоянна, независимо от длины
(следовательно, и напряжения) дуги.
Саморегулирование осуществляется так.
Поэтому скорость вращения электродвигателя
будет постоянна, независимо от длины
(следовательно, и напряжения) дуги.
Саморегулирование осуществляется так.

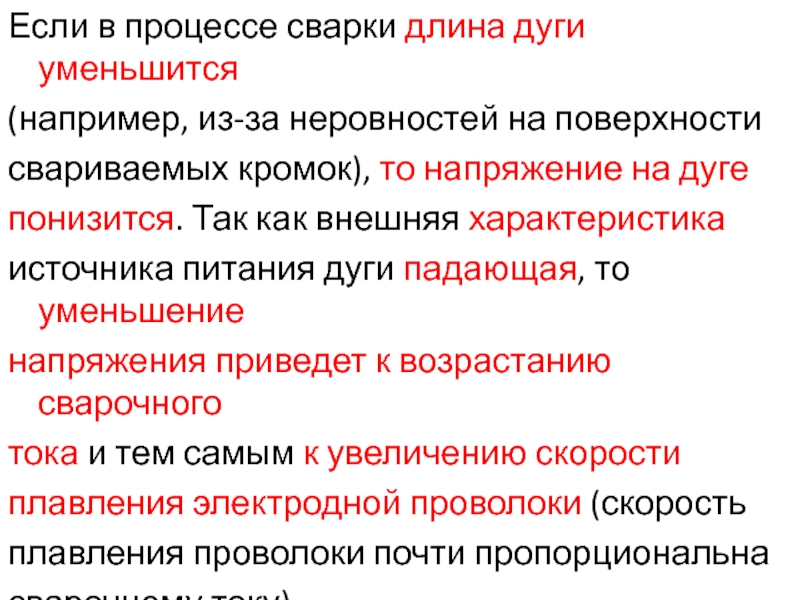

Слайд 7Если в процессе сварки длина дуги уменьшится
(например, из-за неровностей на
поверхности
свариваемых кромок), то напряжение на дуге
понизится. Так как внешняя характеристика
источника питания дуги падающая, то уменьшение
напряжения приведет к возрастанию сварочного
тока и тем самым к увеличению скорости
плавления электродной проволоки (скорость
плавления проволоки почти пропорциональна
сварочному току).
свариваемых кромок), то напряжение на дуге
понизится. Так как внешняя характеристика
источника питания дуги падающая, то уменьшение
напряжения приведет к возрастанию сварочного
тока и тем самым к увеличению скорости
плавления электродной проволоки (скорость
плавления проволоки почти пропорциональна
сварочному току).

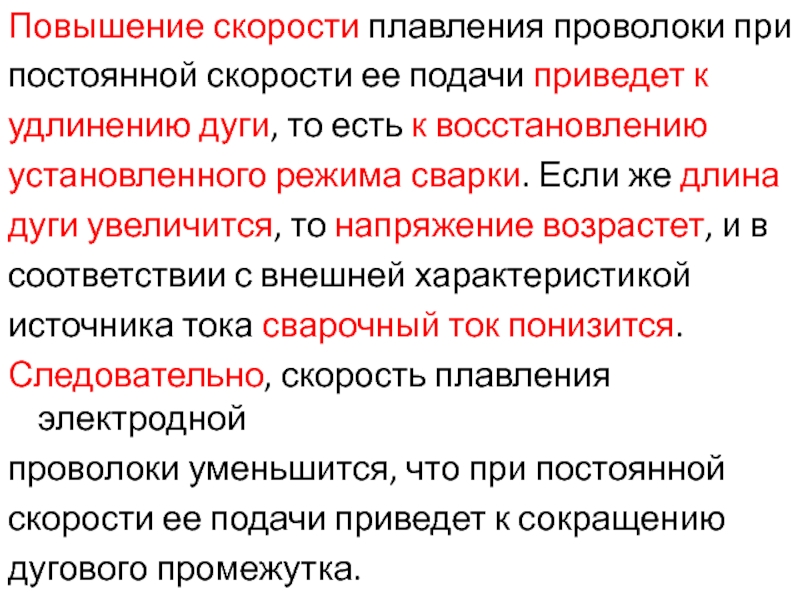

Слайд 8Повышение скорости плавления проволоки при
постоянной скорости ее подачи приведет к
удлинению дуги, то есть к восстановлению
установленного режима сварки. Если же длина
дуги увеличится, то напряжение возрастет, и в
соответствии с внешней характеристикой
источника тока сварочный ток понизится.
Следовательно, скорость плавления электродной
проволоки уменьшится, что при постоянной
скорости ее подачи приведет к сокращению
дугового промежутка.
Слайд 9Процесс саморегулирования осуществляется
нормально при питании дуги постоянным током.
При переменном
токе для устойчивой работы
автомата колебания напряжения в сети не
должны превышать 6–8 %.
автомата колебания напряжения в сети не
должны превышать 6–8 %.
