Презентация, доклад Модульная кабина электровоза
Содержание
- 1. Презентация. Модульная кабина электровоза
- 2. СТЫКОВКА МОДУЛЬНОЙ КАБИНЫС КУЗОВОМКУЗОВМЕТАЛЛИЧЕСКИЙКАБИНАМОДУЛЬНАЯ

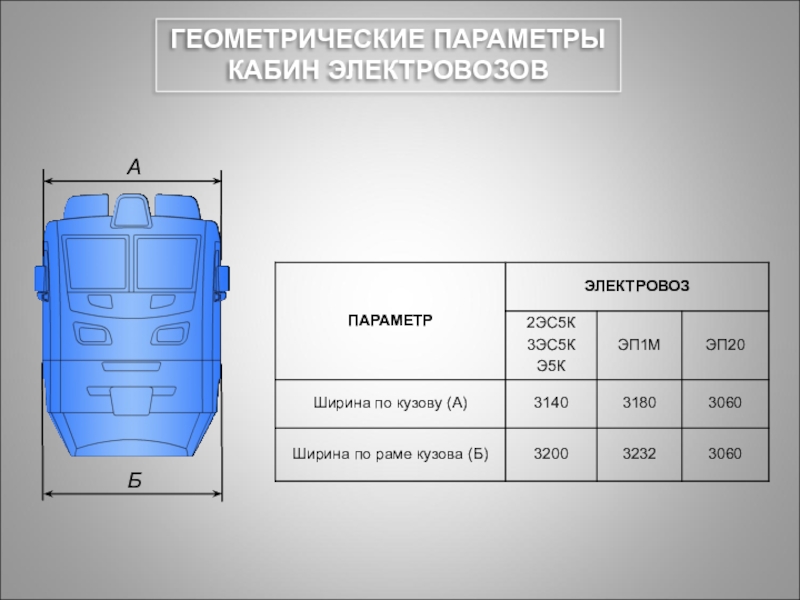

- 3. ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫКАБИН ЭЛЕКТРОВОЗОВ

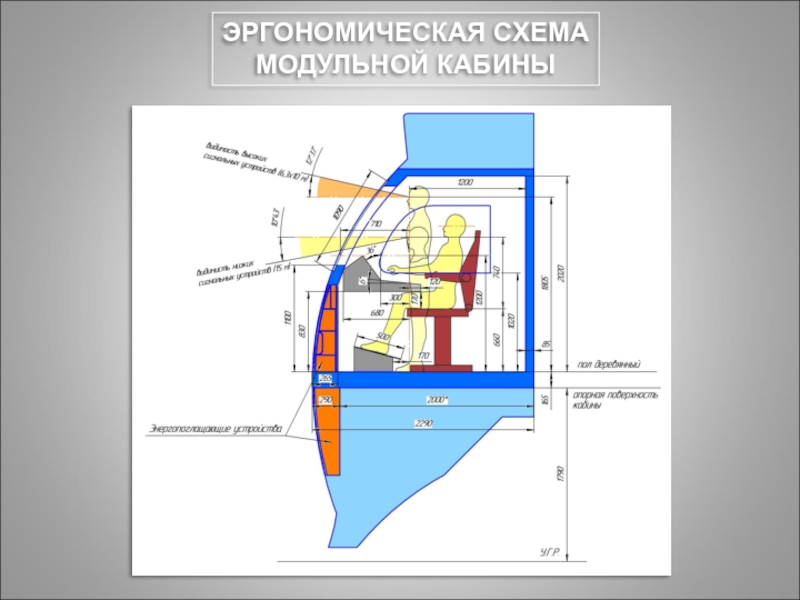

- 4. ЭРГОНОМИЧЕСКАЯ СХЕМАМОДУЛЬНОЙ КАБИНЫ
- 5. ОБЗОРНОСТЬ ИЗ КАБИНЫ
- 6. ЭРГОНОМИКА РАБОЧЕГО ПРОСТРАНСТВА1, 2, 3 – ИНФОРМАЦИОННЫЕ

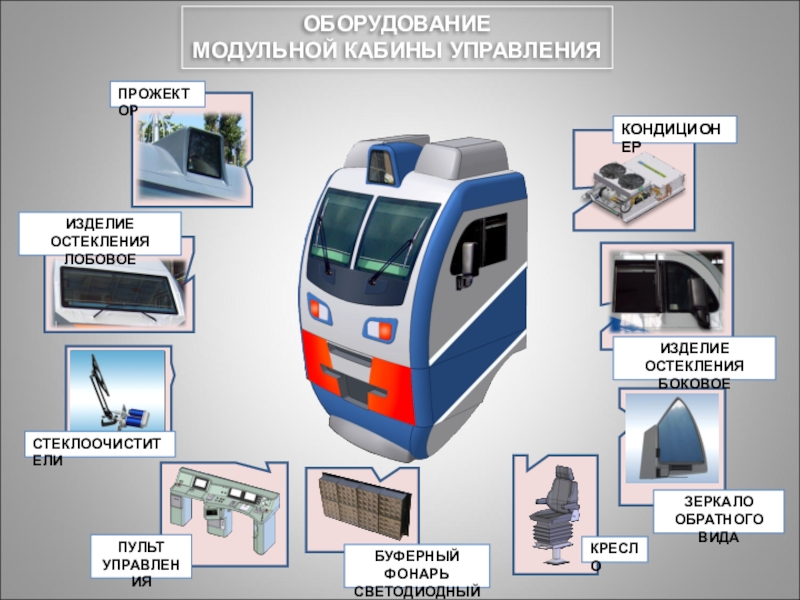

- 7. ОБОРУДОВАНИЕМОДУЛЬНОЙ КАБИНЫ УПРАВЛЕНИЯ

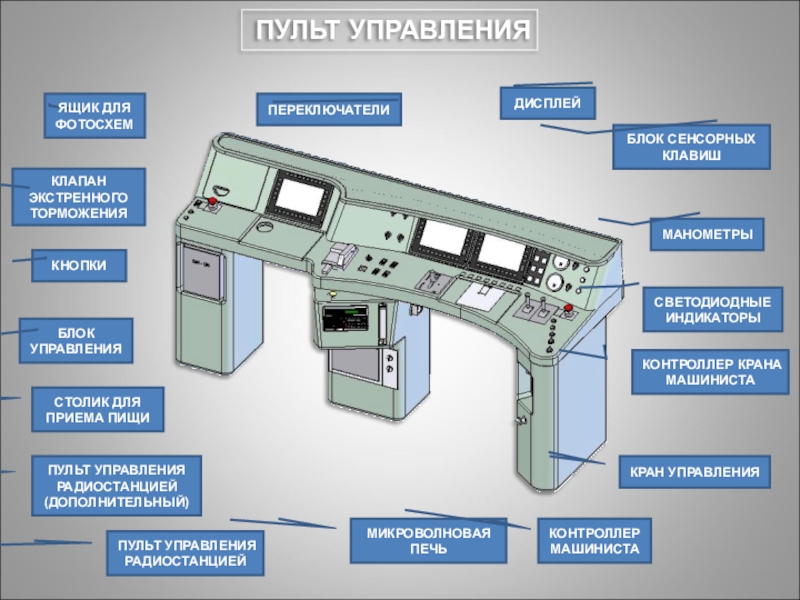

- 8. ПУЛЬТ УПРАВЛЕНИЯ

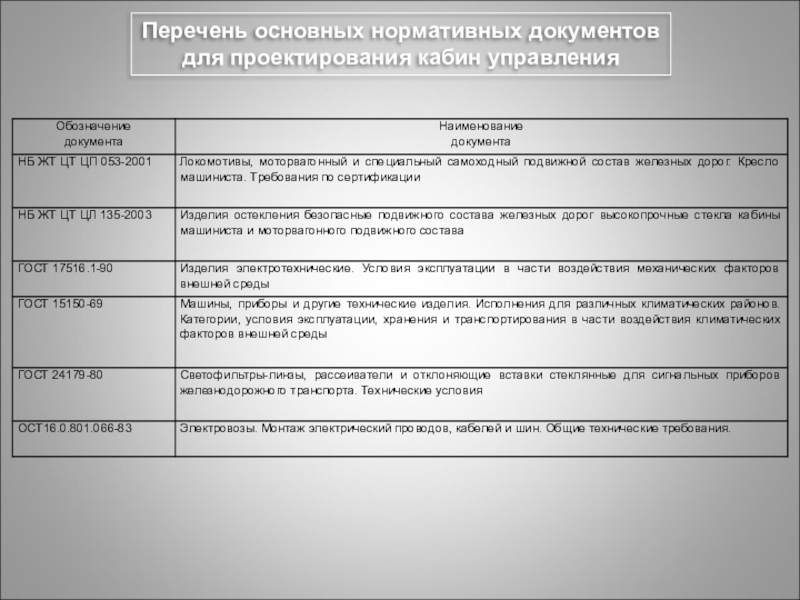

- 9. Перечень основных нормативных документовдля проектирования кабин управления

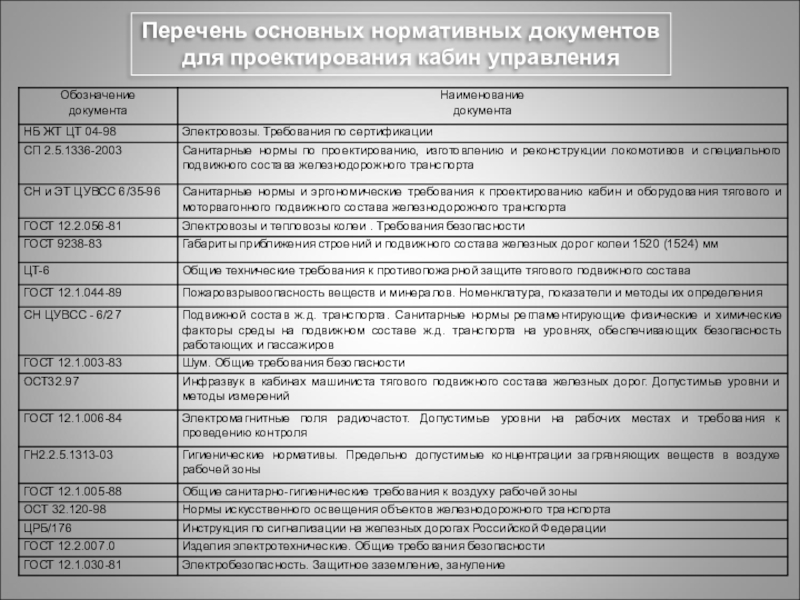

- 10. Перечень основных нормативных документовдля проектирования кабин управления
- 11. Таблица П.3 – Параметры определяющие эффективностьсистемы охлаждения
- 12. Таблица П.8 - Уровни искусственной освещенности в кабине электровоза
- 13. СПАСИБО ЗА ВНИМАНИЕ

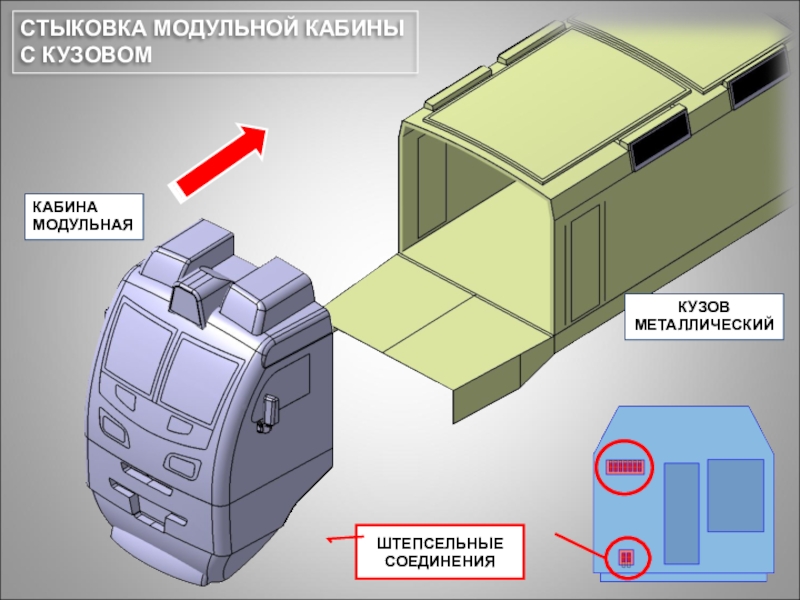

СТЫКОВКА МОДУЛЬНОЙ КАБИНЫС КУЗОВОМКУЗОВМЕТАЛЛИЧЕСКИЙКАБИНАМОДУЛЬНАЯ

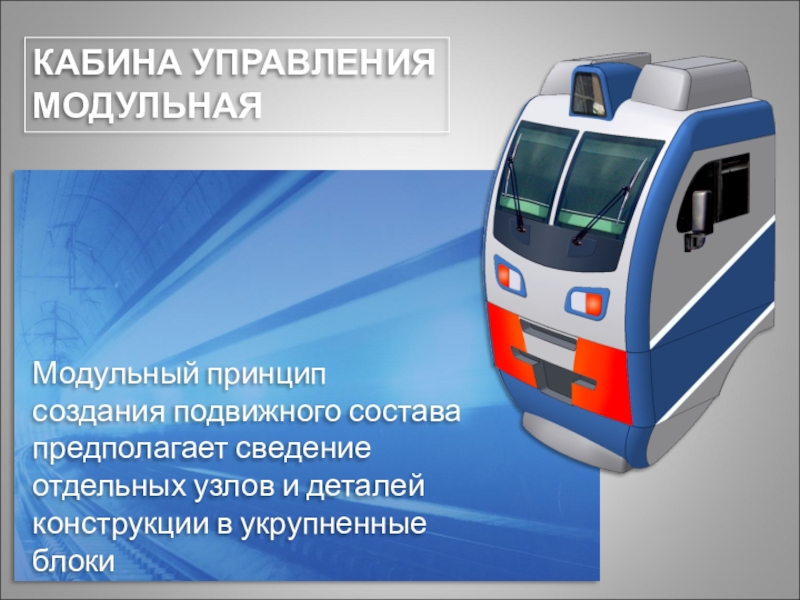

Слайд 1Модульный принцип
создания подвижного состава
предполагает сведение
отдельных узлов и деталей
конструкции в укрупненные
блоки

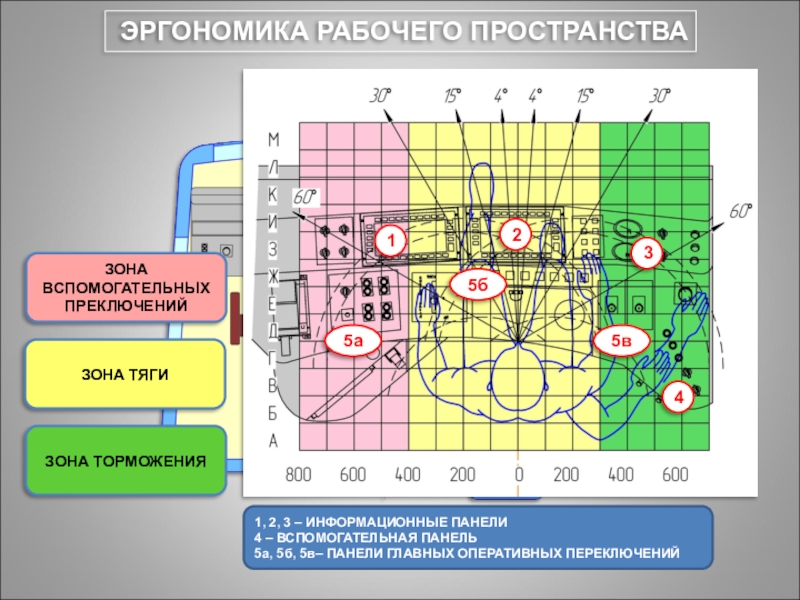

Слайд 6ЭРГОНОМИКА РАБОЧЕГО ПРОСТРАНСТВА
1, 2, 3 – ИНФОРМАЦИОННЫЕ ПАНЕЛИ
4 – ВСПОМОГАТЕЛЬНАЯ ПАНЕЛЬ
5а,
5б, 5в– ПАНЕЛИ ГЛАВНЫХ ОПЕРАТИВНЫХ ПЕРЕКЛЮЧЕНИЙ

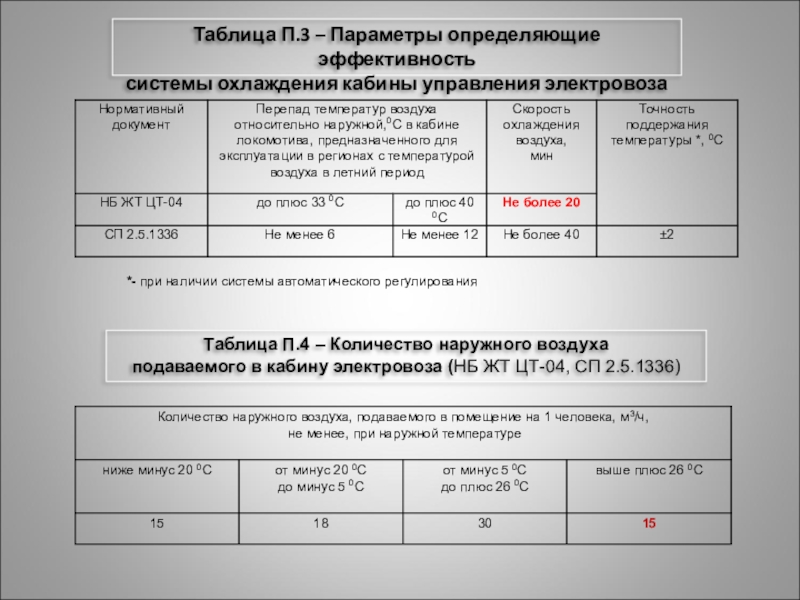

Слайд 11Таблица П.3 – Параметры определяющие эффективность
системы охлаждения кабины управления электровоза
*- при
наличии системы автоматического регулирования
Таблица П.4 – Количество наружного воздуха
подаваемого в кабину электровоза (НБ ЖТ ЦТ-04, СП 2.5.1336)
