Презентация, доклад Модели данных и типы связей
Содержание
- 1. Презентация Модели данных и типы связей
- 2. Модель данных - это основа, на которую
- 3. Иерархическая модель данныхСтроится по принципу иерархии типов
- 4. Пример
- 5. Сетевая модель данныхПонятие главного и подчиненного объекта
- 6. ПримерПреподаватель 1Преподаватель 2Преподаватель 3Студент 4Студент 3Студент 2Студент 1
- 7. Реляционная модель данныхВ реляционной модели данных объекты

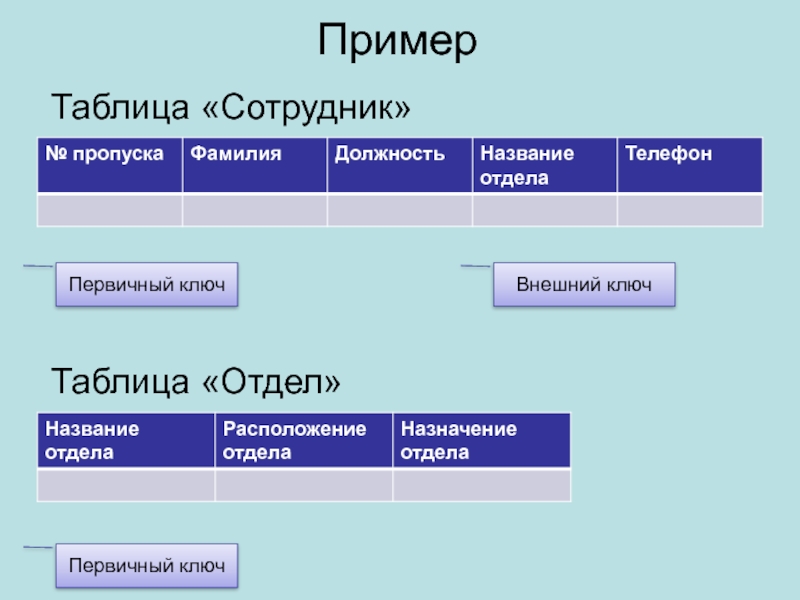

- 8. ПримерТаблица «Сотрудник»Таблица «Отдел»Первичный ключПервичный ключВнешний ключ
- 9. Типы отношений в таблицах
- 10. Один к одному – каждая запись одной таблицы соответствует одной записи в другой таблицеСотрудникиОбразование
- 11. 11СотрудникиОбразование
- 12. Связь осуществляется по совпадающему полю и в
- 13. 2. Один ко многим (многие к одному)

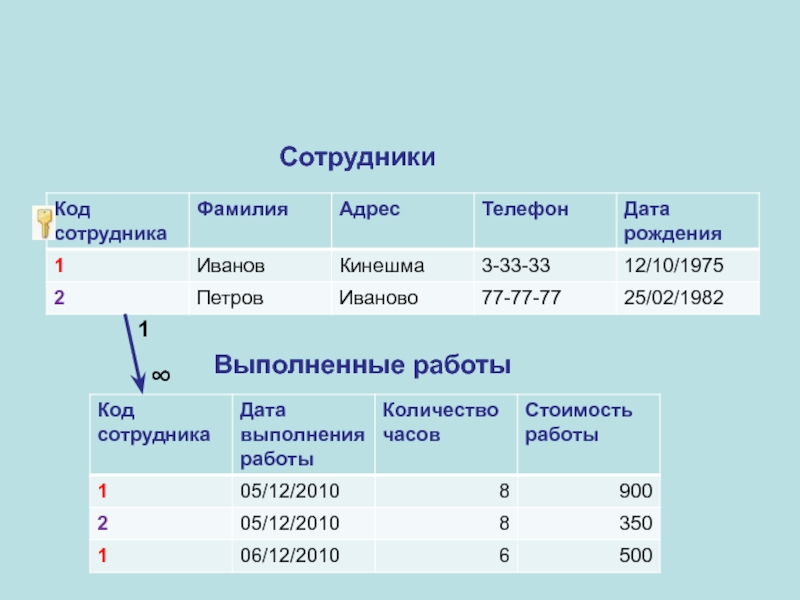

- 14. ∞1СотрудникиВыполненные работы
- 15. Связь осуществляется по совпадающему полю. В таблице
- 16. 3. Многие ко многим – нескольким записям
- 17. ∞∞Поставки товаровЗаказанные товары

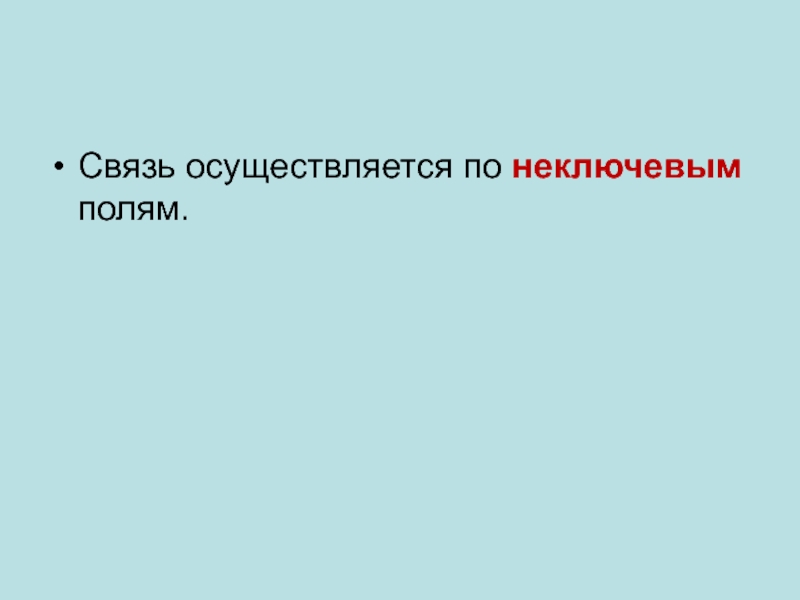

- 18. Связь осуществляется по неключевым полям.

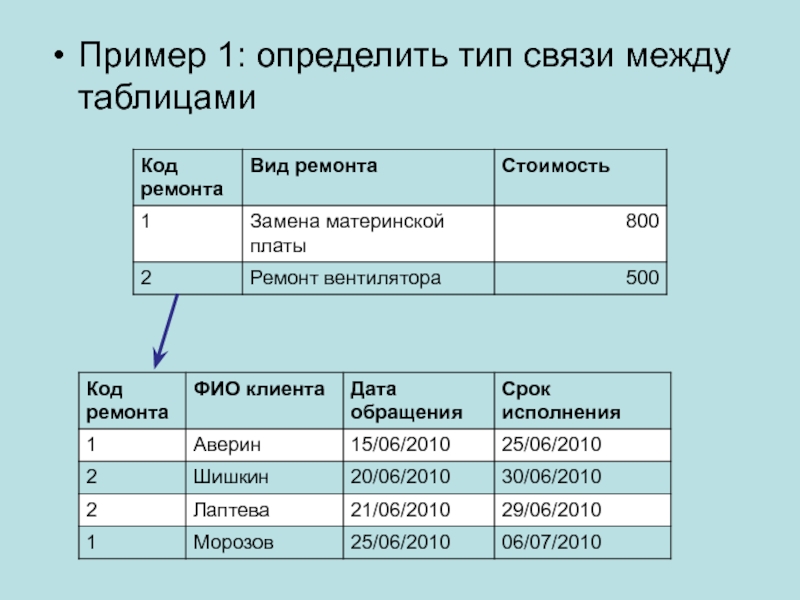

- 19. Пример 1: определить тип связи между таблицами

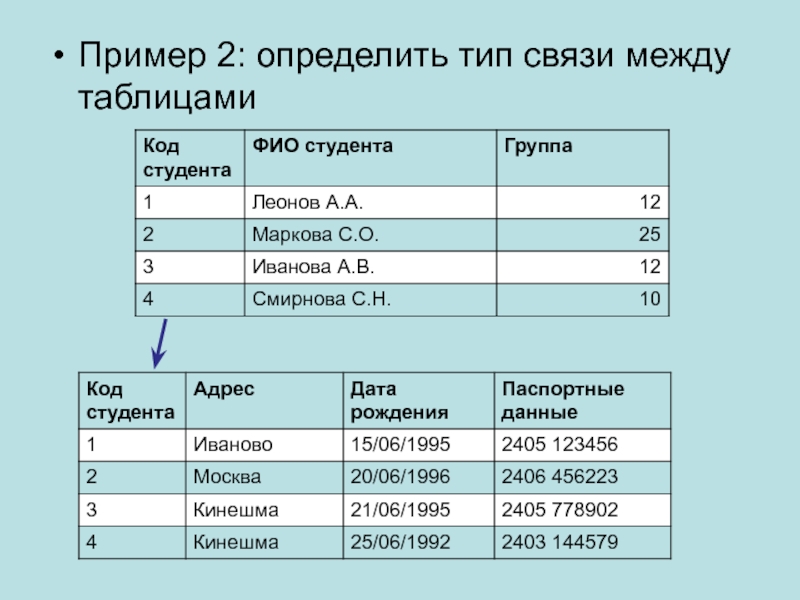

- 20. Пример 2: определить тип связи между таблицами

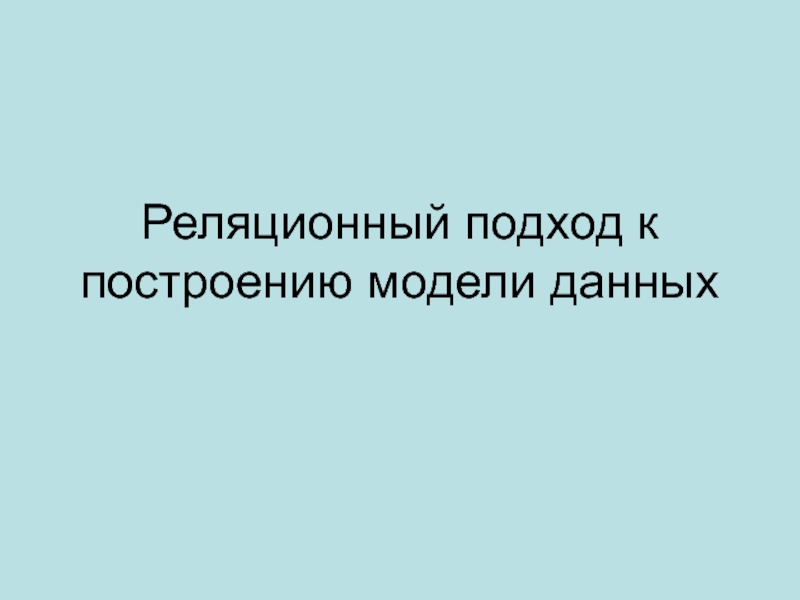

- 21. Реляционный подход к построению модели данных
- 22. Реляционная модель (РМД) предложена сотрудником компании IBM
- 23. Представление данных в РМД не зависит от
- 24. Реляционная модель является удобной и наиболее привычной формой представления данных в виде таблицы.
- 25. В отличие от иерархической и сетевой модели
- 26. Одним из основных преимуществ реляционной модели является
- 27. Основные элементы РМДОсновные понятия, с помощью которых
- 28. Слайд 28
- 29. Слайд 29
- 30. Модель предъявляет к таблицам следующие требования: данные
Модель данных - это основа, на которую опирается та или иная база данных, и определяющая связи между данными.

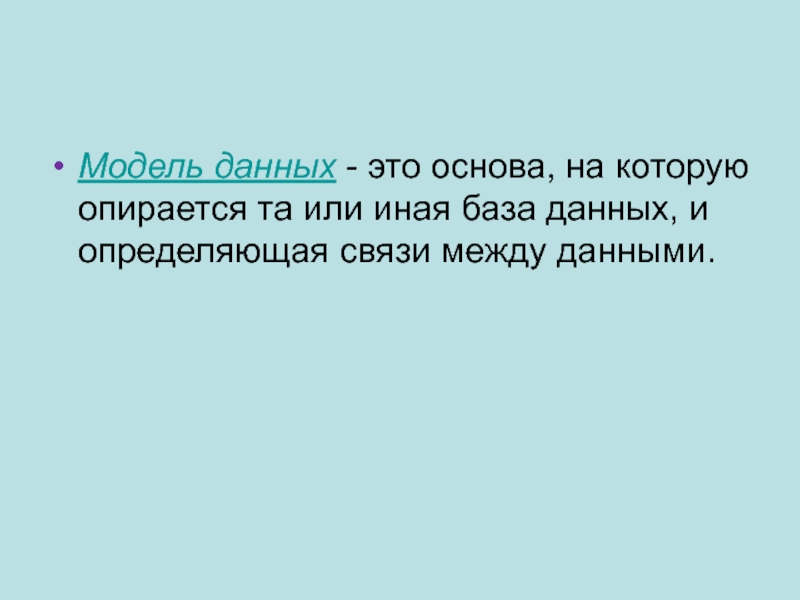

Слайд 2Модель данных - это основа, на которую опирается та или иная
база данных, и определяющая связи между данными.

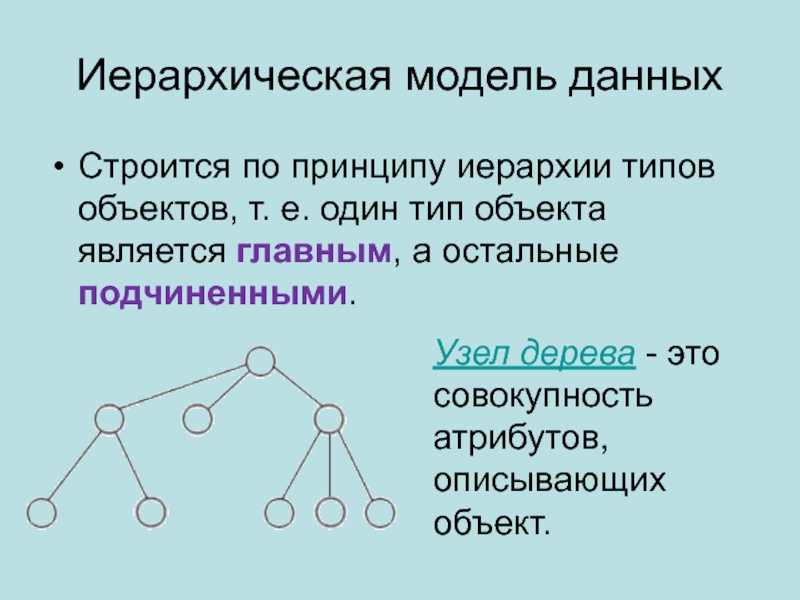

Слайд 3Иерархическая модель данных
Строится по принципу иерархии типов объектов, т. е. один
тип объекта является главным, а остальные подчиненными.
Узел дерева - это совокупность атрибутов, описывающих объект.

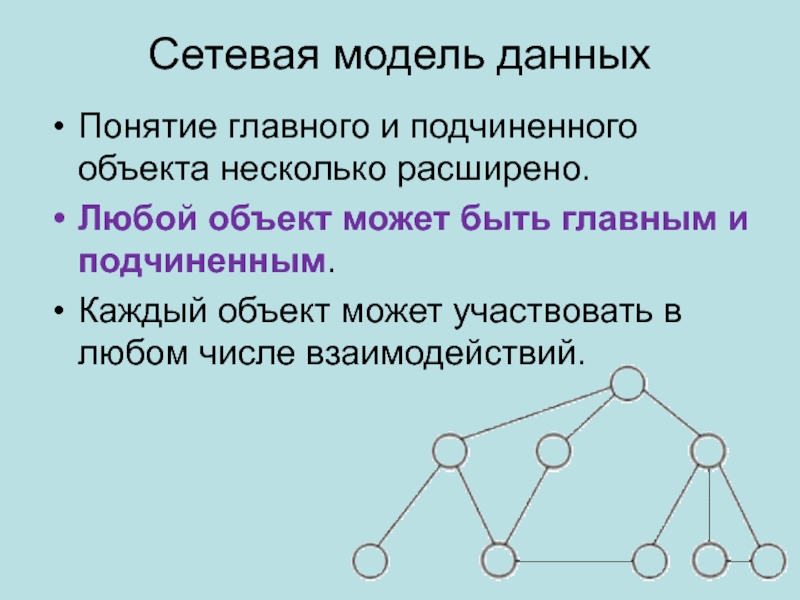

Слайд 5Сетевая модель данных
Понятие главного и подчиненного объекта несколько расширено.
Любой объект
может быть главным и подчиненным.
Каждый объект может участвовать в любом числе взаимодействий.
Каждый объект может участвовать в любом числе взаимодействий.

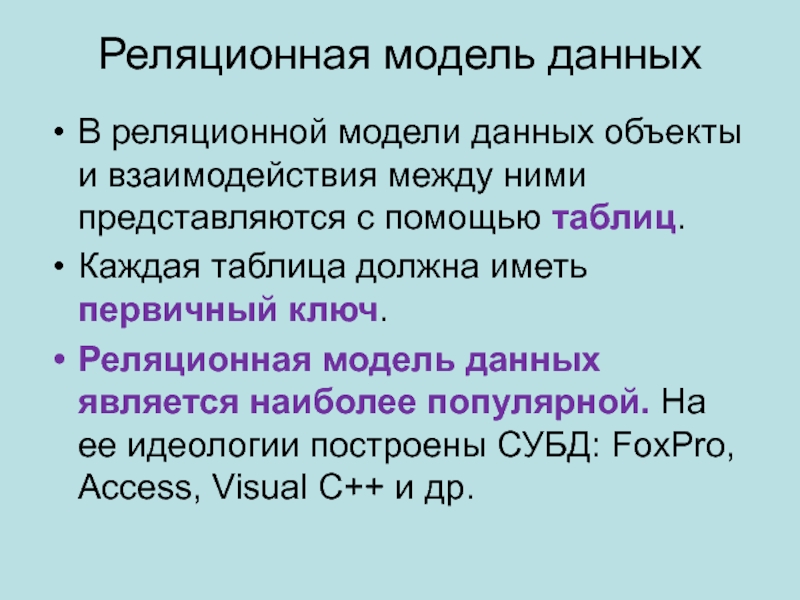

Слайд 7Реляционная модель данных
В реляционной модели данных объекты и взаимодействия между ними
представляются с помощью таблиц.
Каждая таблица должна иметь первичный ключ.
Реляционная модель данных является наиболее популярной. На ее идеологии построены СУБД: FoxPro, Acсess, Visual C++ и др.
Каждая таблица должна иметь первичный ключ.
Реляционная модель данных является наиболее популярной. На ее идеологии построены СУБД: FoxPro, Acсess, Visual C++ и др.
Слайд 10

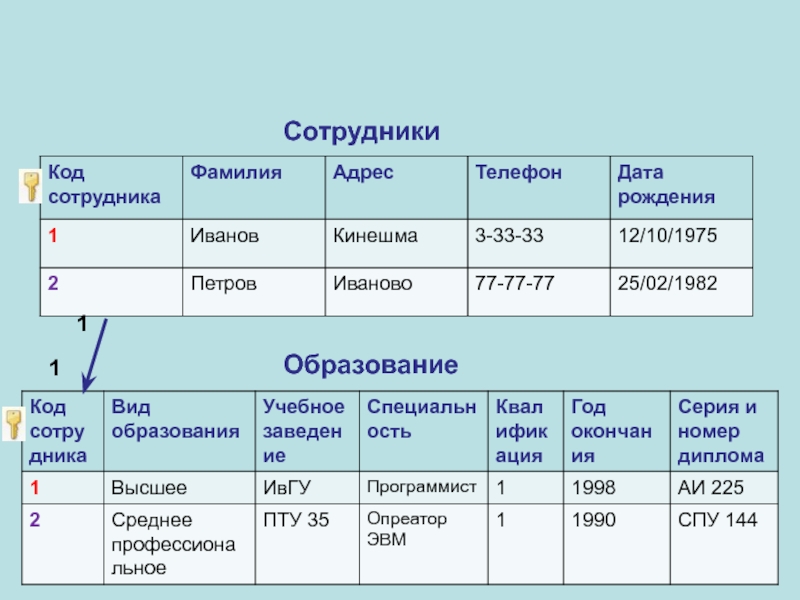

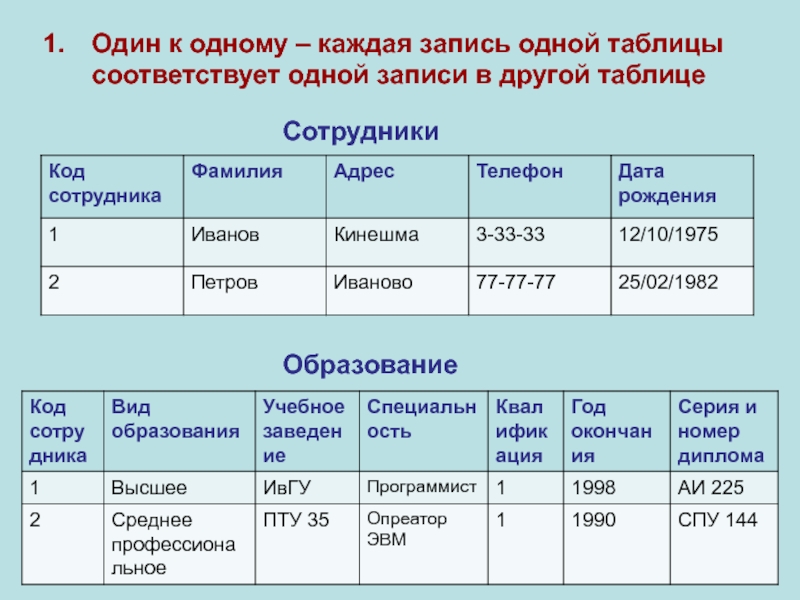

Один к одному – каждая запись одной таблицы соответствует одной записи
в другой таблице
Сотрудники
Образование

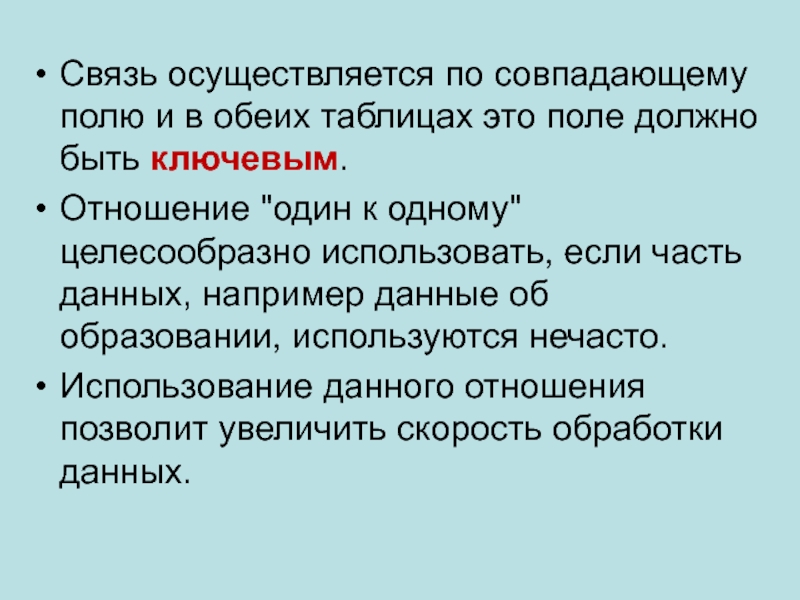

Слайд 12Связь осуществляется по совпадающему полю и в обеих таблицах это поле
должно быть ключевым.
Отношение "один к одному" целесообразно использовать, если часть данных, например данные об образовании, используются нечасто.
Использование данного отношения позволит увеличить скорость обработки данных.
Отношение "один к одному" целесообразно использовать, если часть данных, например данные об образовании, используются нечасто.
Использование данного отношения позволит увеличить скорость обработки данных.

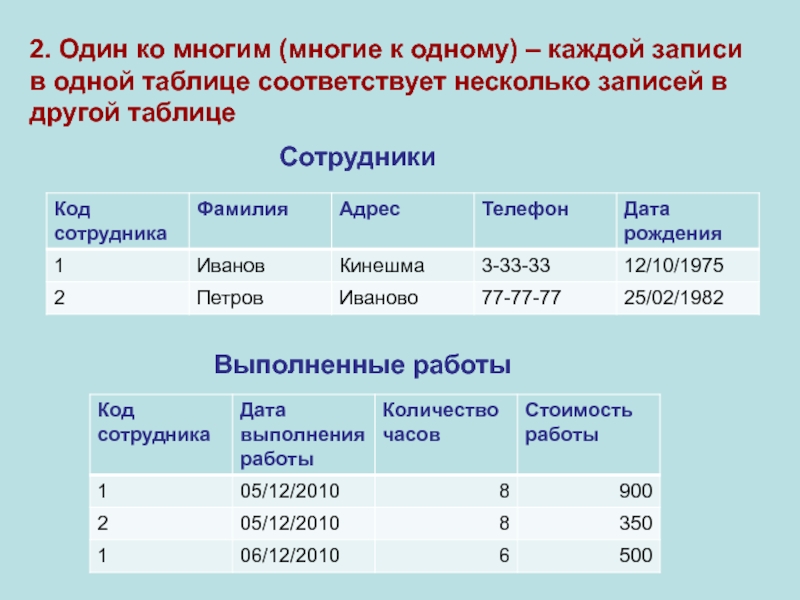

Слайд 132. Один ко многим (многие к одному) – каждой записи в
одной таблице соответствует несколько записей в другой таблице
Сотрудники
Выполненные работы

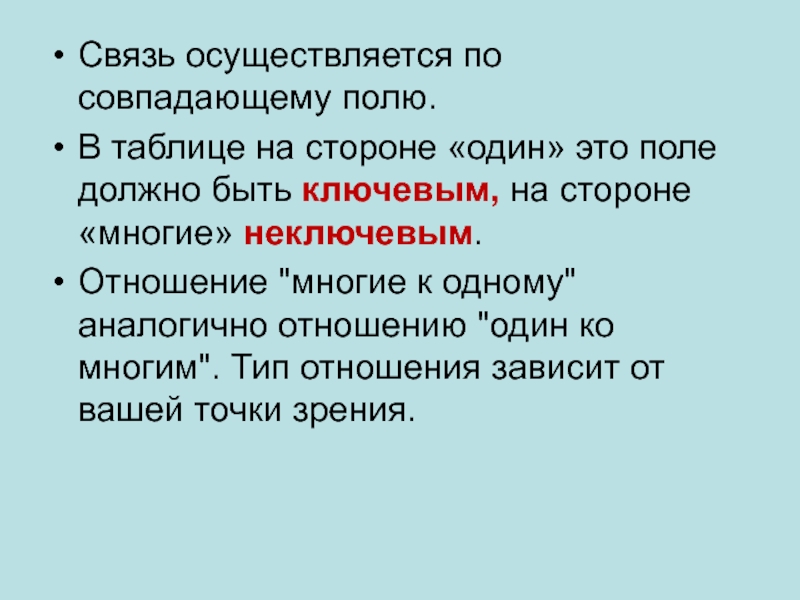

Слайд 15Связь осуществляется по совпадающему полю.
В таблице на стороне «один» это
поле должно быть ключевым, на стороне «многие» неключевым.
Отношение "многие к одному" аналогично отношению "один ко многим". Тип отношения зависит от вашей точки зрения.
Отношение "многие к одному" аналогично отношению "один ко многим". Тип отношения зависит от вашей точки зрения.

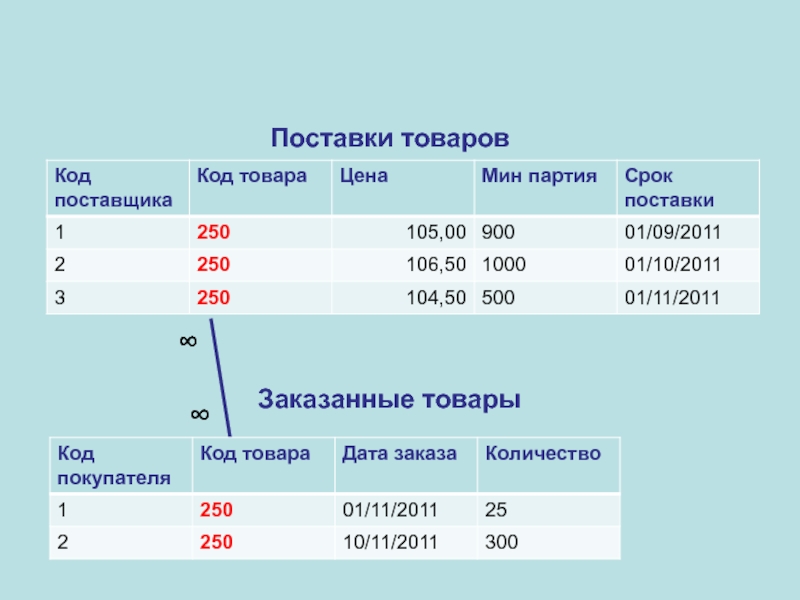

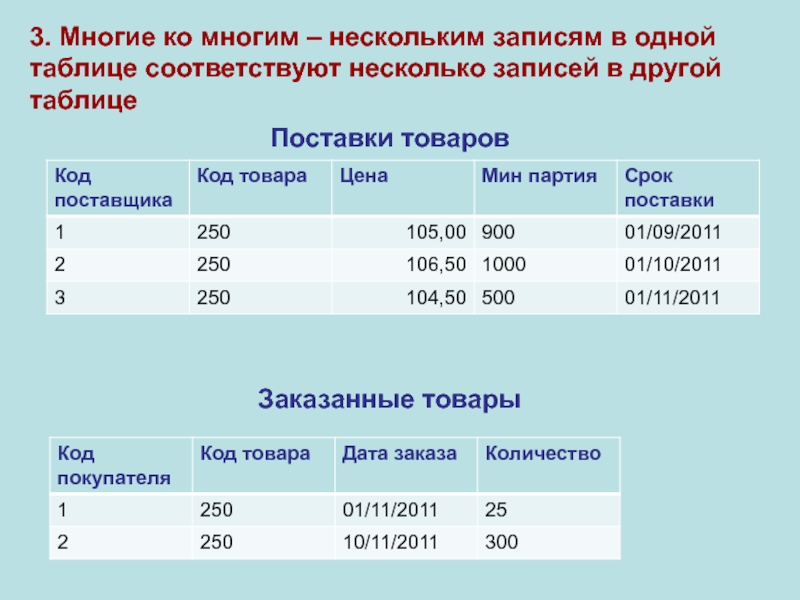

Слайд 163. Многие ко многим – нескольким записям в одной таблице соответствуют
несколько записей в другой таблице
Поставки товаров
Заказанные товары

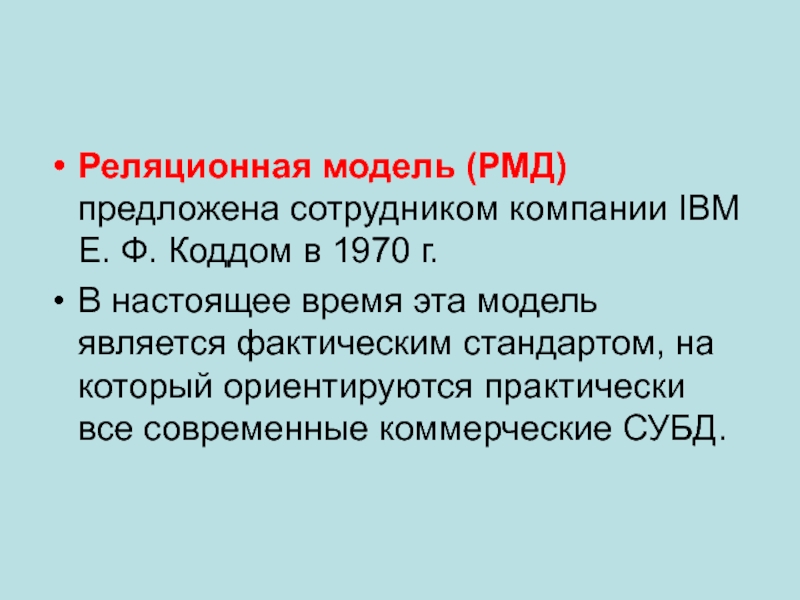

Слайд 22
Реляционная модель (РМД) предложена сотрудником компании IBM Е. Ф. Коддом в
1970 г.
В настоящее время эта модель является фактическим стандартом, на который ориентируются практически все современные коммерческие СУБД.
В настоящее время эта модель является фактическим стандартом, на который ориентируются практически все современные коммерческие СУБД.

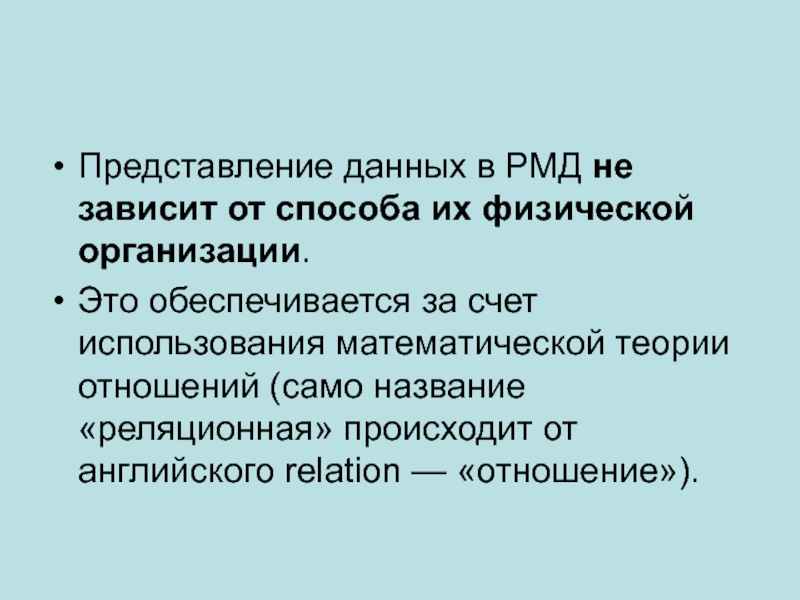

Слайд 23
Представление данных в РМД не зависит от способа их физической организации.
Это обеспечивается за счет использования математической теории отношений (само название «реляционная» происходит от английского relation — «отношение»).
Слайд 24

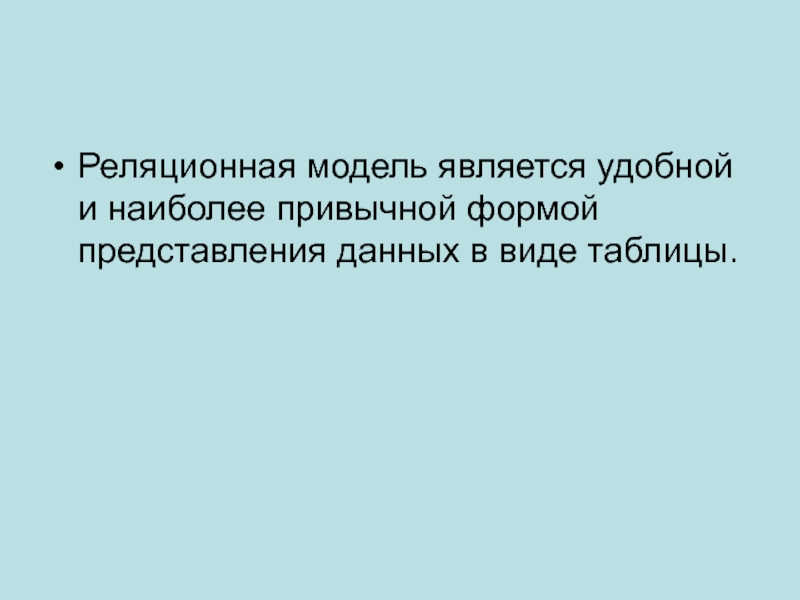

Реляционная модель является удобной и наиболее привычной формой представления данных в
виде таблицы.

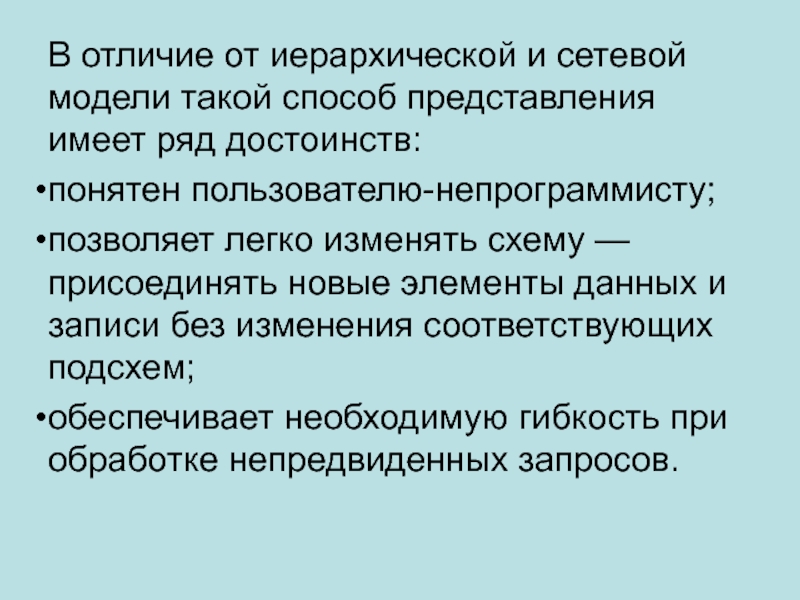

Слайд 25В отличие от иерархической и сетевой модели такой способ представления имеет
ряд достоинств:
понятен пользователю-непрограммисту;
позволяет легко изменять схему — присоединять новые элементы данных и записи без изменения соответствующих подсхем;
обеспечивает необходимую гибкость при обработке непредвиденных запросов.
понятен пользователю-непрограммисту;
позволяет легко изменять схему — присоединять новые элементы данных и записи без изменения соответствующих подсхем;
обеспечивает необходимую гибкость при обработке непредвиденных запросов.

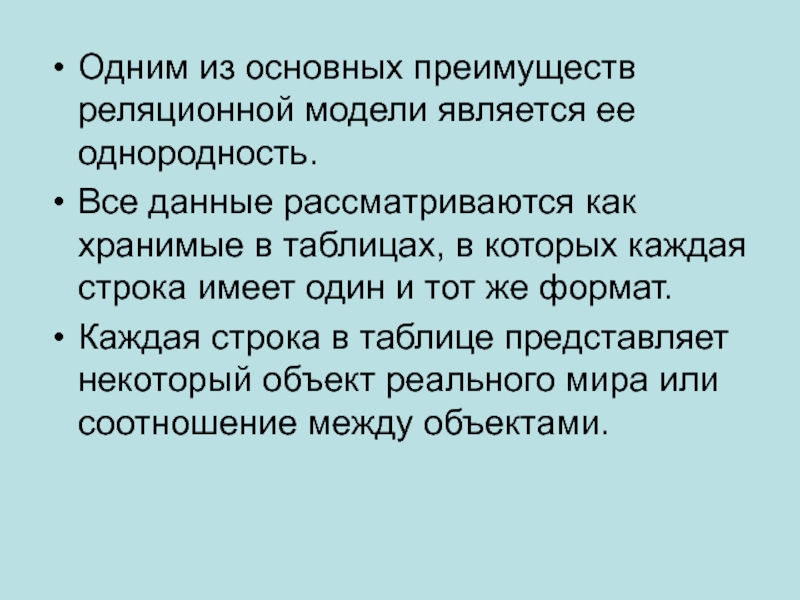

Слайд 26Одним из основных преимуществ реляционной модели является ее однородность.
Все данные
рассматриваются как хранимые в таблицах, в которых каждая строка имеет один и тот же формат.
Каждая строка в таблице представляет некоторый объект реального мира или соотношение между объектами.
Каждая строка в таблице представляет некоторый объект реального мира или соотношение между объектами.

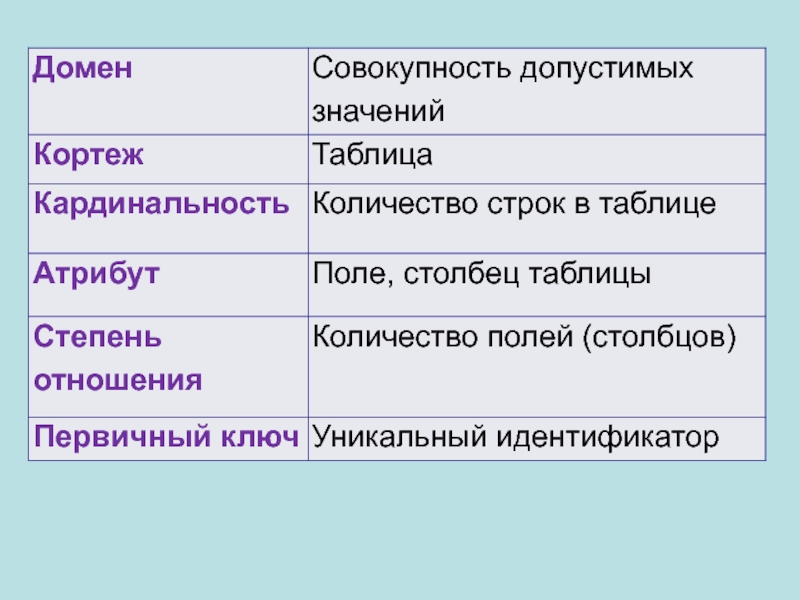

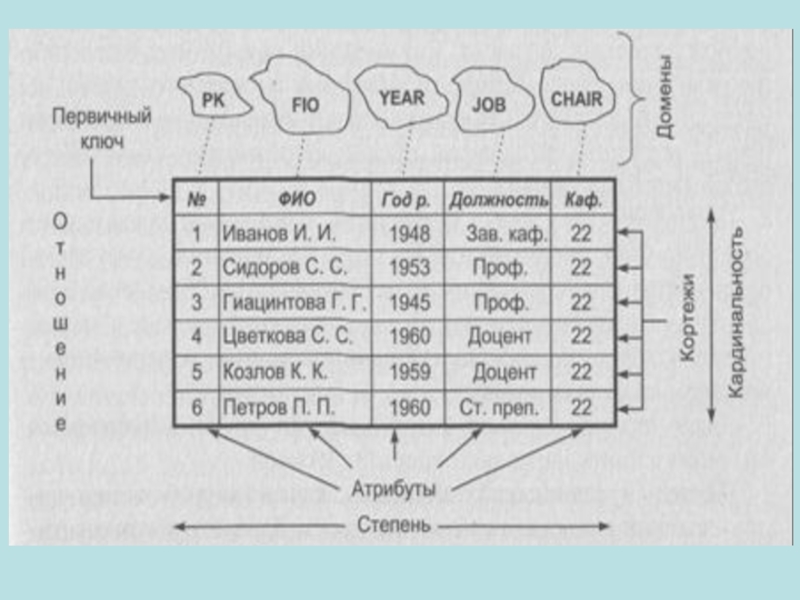

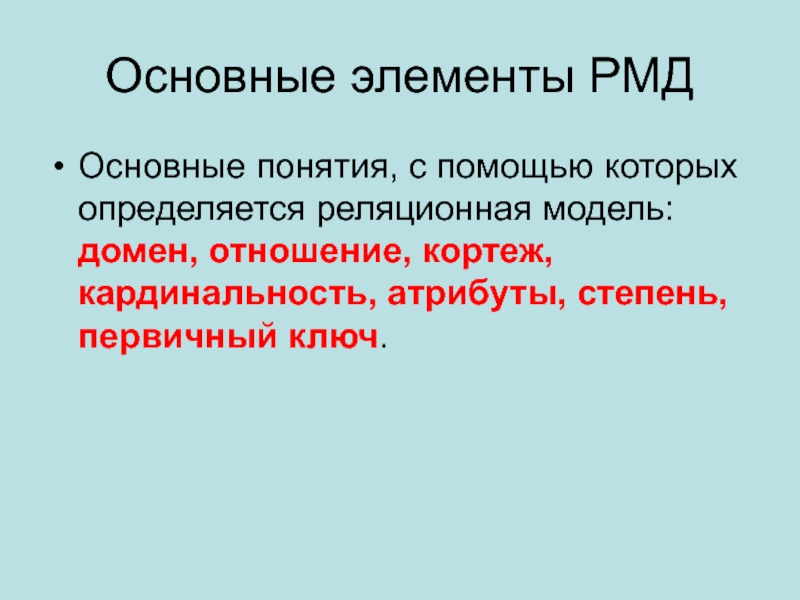

Слайд 27Основные элементы РМД
Основные понятия, с помощью которых определяется реляционная модель: домен,
отношение, кортеж, кардинальность, атрибуты, степень, первичный ключ.

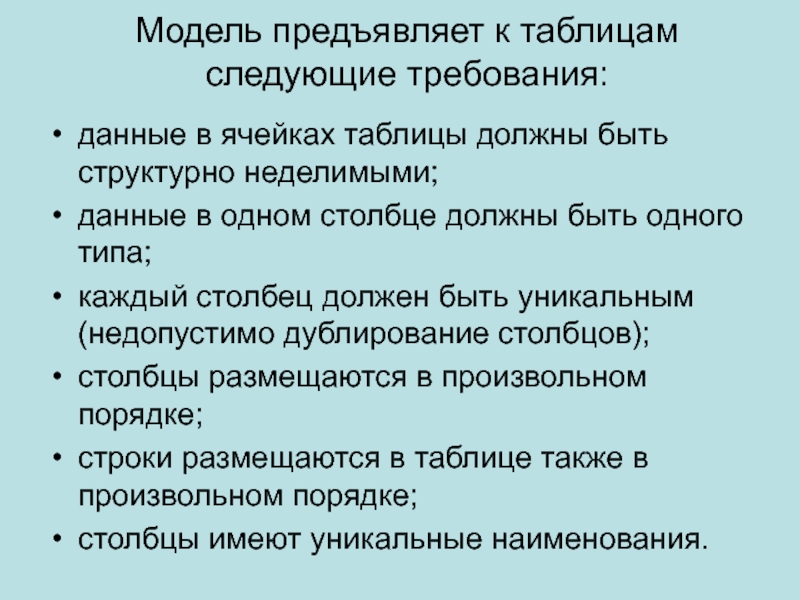

Слайд 30Модель предъявляет к таблицам следующие требования:
данные в ячейках таблицы должны
быть структурно неделимыми;
данные в одном столбце должны быть одного типа;
каждый столбец должен быть уникальным (недопустимо дублирование столбцов);
столбцы размещаются в произвольном порядке;
строки размещаются в таблице также в произвольном порядке;
столбцы имеют уникальные наименования.
данные в одном столбце должны быть одного типа;
каждый столбец должен быть уникальным (недопустимо дублирование столбцов);
столбцы размещаются в произвольном порядке;
строки размещаются в таблице также в произвольном порядке;
столбцы имеют уникальные наименования.
