1. Подготовка горных пород к выемке осуществляется с целью создания технической возможности и наилучших условий для выполнения последующих процессов выемки и погрузки горной массы, транспортирования, отвалообразования.Подготовка к выемке осуществляется:- осушением, - предохранением от промерзания, - оттаиванием

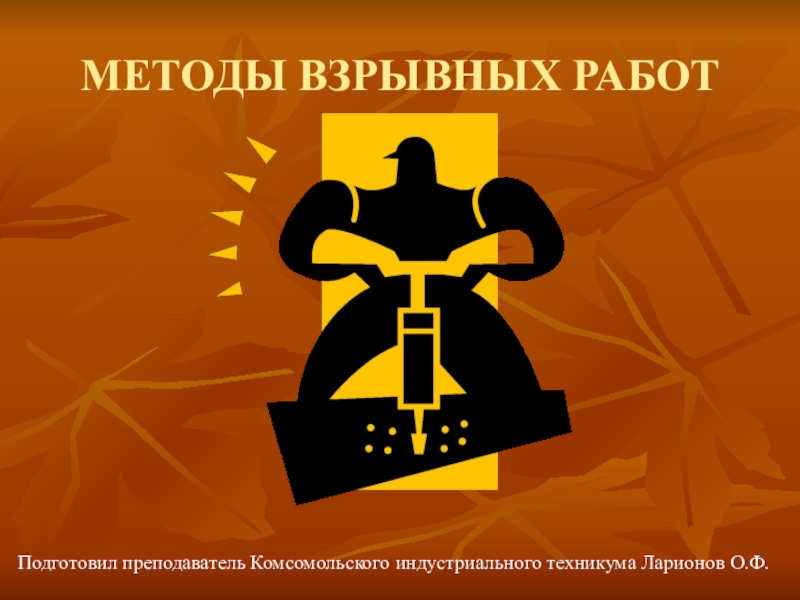

Слайд 1МЕТОДЫ ВЗРЫВНЫХ РАБОТ
Подготовил преподаватель Комсомольского индустриального техникума Ларионов О.Ф.

МЕТОДЫ ВЗРЫВНЫХ РАБОТ Подготовил преподаватель Комсомольского индустриального техникума Ларионов О.Ф.

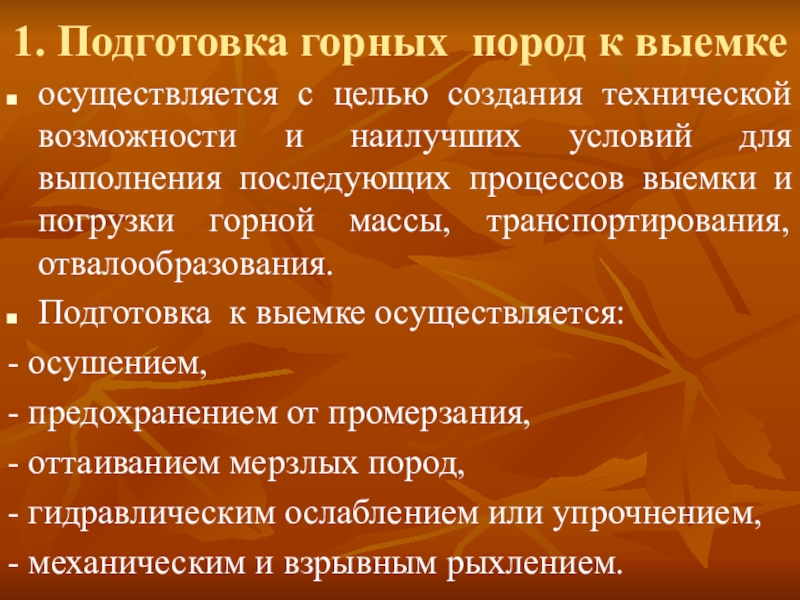

Слайд 21. Подготовка горных пород к выемке
осуществляется с целью создания технической

возможности и наилучших условий для выполнения последующих процессов выемки и погрузки горной массы, транспортирования, отвалообразования.
Подготовка к выемке осуществляется:
- осушением,
- предохранением от промерзания,
- оттаиванием мерзлых пород,
- гидравлическим ослаблением или упрочнением,
- механическим и взрывным рыхлением.
1. Подготовка горных пород к выемке осуществляется с целью создания технической возможности и наилучших условий для выполнения

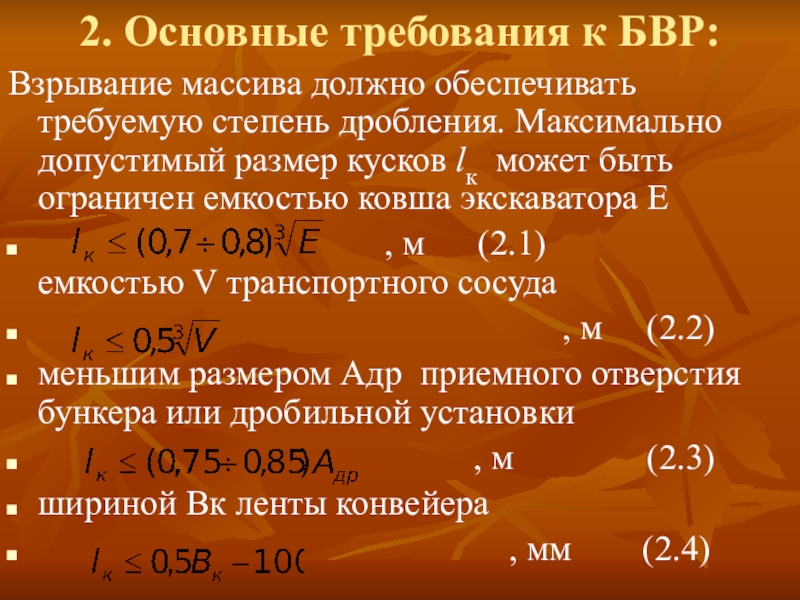

Слайд 32. Основные требования к БВР:
Взрывание массива должно обеспечивать требуемую степень дробления.

Максимально допустимый размер кусков lк может быть ограничен емкостью ковша экскаватора Е
, м (2.1) емкостью V транспортного сосуда
, м (2.2)
меньшим размером Адр приемного отверстия бункера или дробильной установки
, м (2.3)
шириной Вк ленты конвейера
, мм (2.4)





2. Основные требования к БВР:Взрывание массива должно обеспечивать требуемую степень дробления. Максимально допустимый размер кусков lк может

Слайд 4МЕТОД ШПУРОВЫХ ЗАРЯДОВ
Применяется при:
- разработке залежей (пластов) мощностью до 3 м

при бурении ручными перфораторами и до 5м — колонковыми;
- селективной разработке перемежающихся пластов (слоев) при мощности каждого слоя до 3 м;
- добыче блочного камня;
- вторичном дроблении негабаритных кусков горной породы.
МЕТОД ШПУРОВЫХ ЗАРЯДОВ	Применяется при:- разработке залежей (пластов) мощностью до 3 м при бурении ручными перфораторами и до

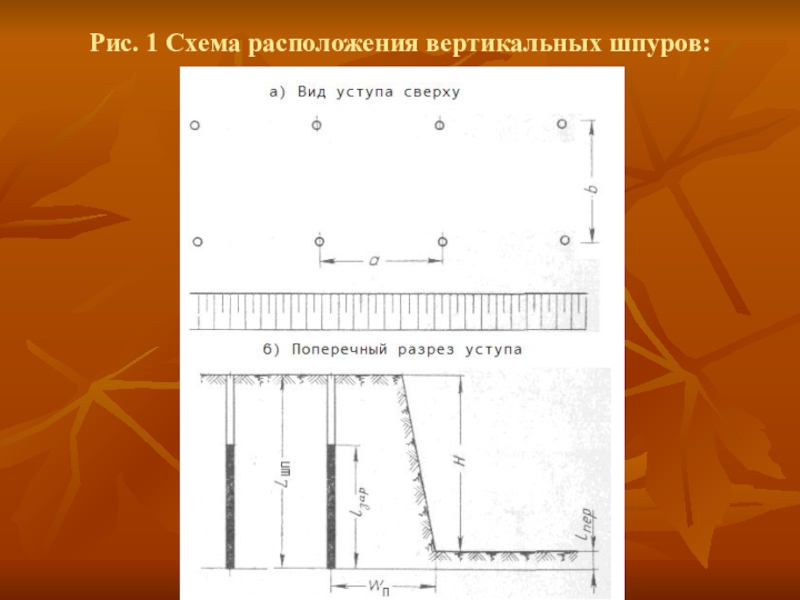

Слайд 5Рис. 1 Схема расположения вертикальных шпуров:

Рис. 1 Схема расположения вертикальных шпуров:

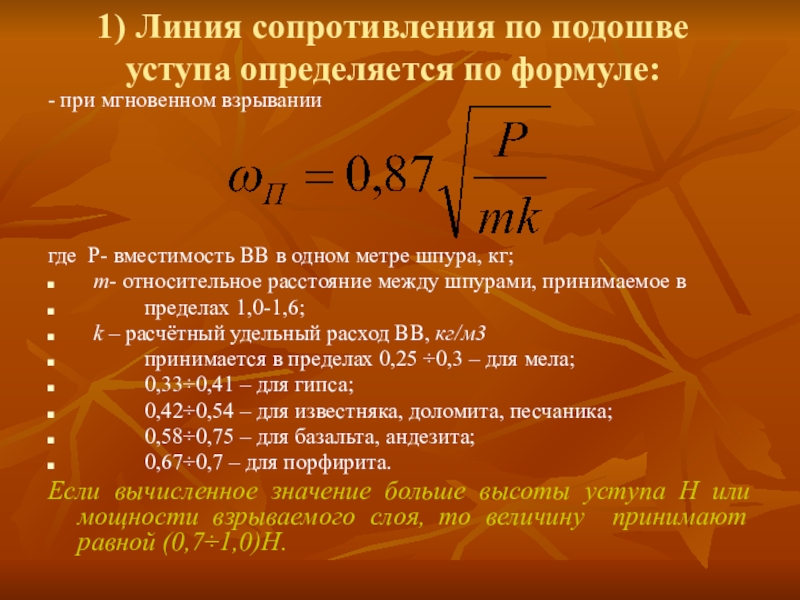

Слайд 61) Линия сопротивления по подошве уступа определяется по формуле:
- при мгновенном

взрывании





где Р- вместимость ВВ в одном метре шпура, кг;
m- относительное расстояние между шпурами, принимаемое в
пределах 1,0-1,6;
k – расчётный удельный расход ВВ, кг/м3
принимается в пределах 0,25 ÷0,3 – для мела;
0,33÷0,41 – для гипса;
0,42÷0,54 – для известняка, доломита, песчаника;
0,58÷0,75 – для базальта, андезита;
0,67÷0,7 – для порфирита.
Если вычисленное значение больше высоты уступа Н или мощности взрываемого слоя, то величину принимают равной (0,7÷1,0)Н.



1) Линия сопротивления по подошве уступа определяется по формуле:- при мгновенном взрывании где Р- вместимость ВВ в

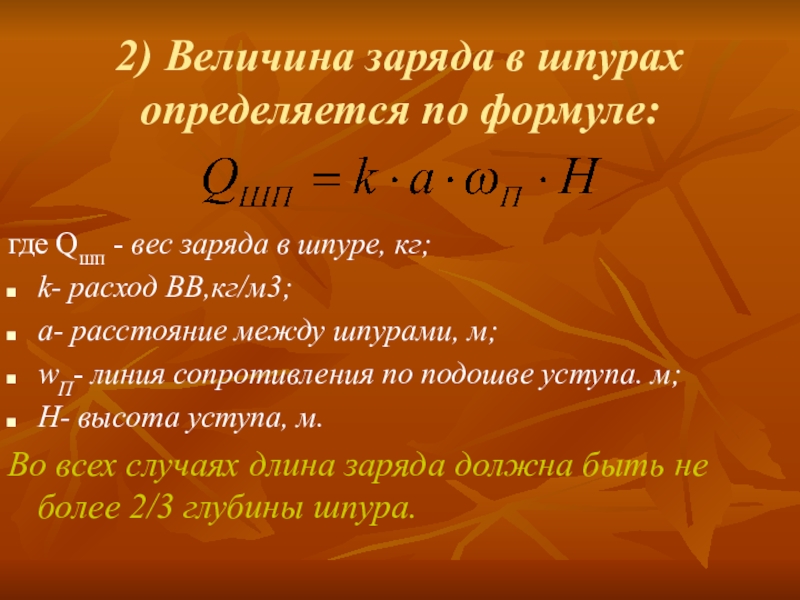

Слайд 72) Величина заряда в шпурах определяется по формуле:
где Qшп - вес

заряда в шпуре, кг;
k- расход ВВ,кг/м3;
а- расстояние между шпурами, м;
wП- линия сопротивления по подошве уступа. м;
Н- высота уступа, м.
Во всех случаях длина заряда должна быть не более 2/3 глубины шпура.


2) Величина заряда в шпурах определяется по формуле:где Qшп - вес заряда в шпуре, кг;k- расход ВВ,кг/м3;а-

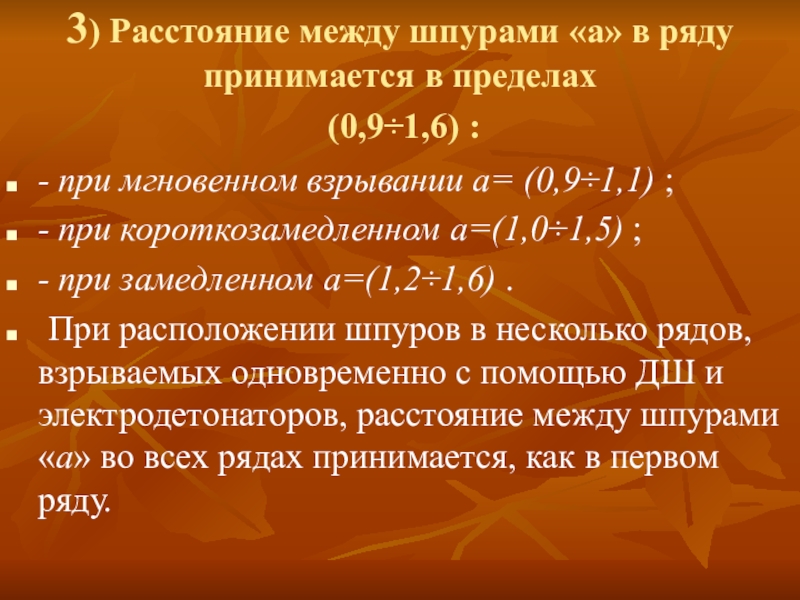

Слайд 83) Расстояние между шпурами «а» в ряду принимается в пределах (0,9÷1,6)

:

- при мгновенном взрывании а= (0,9÷1,1) ;
- при короткозамедленном а=(1,0÷1,5) ;
- при замедленном а=(1,2÷1,6) .
При расположении шпуров в несколько рядов, взрываемых одновременно с помощью ДШ и электродетонаторов, расстояние между шпурами «а» во всех рядах принимается, как в первом ряду.

3) Расстояние между шпурами «а» в ряду принимается в пределах  (0,9÷1,6) : - при мгновенном взрывании

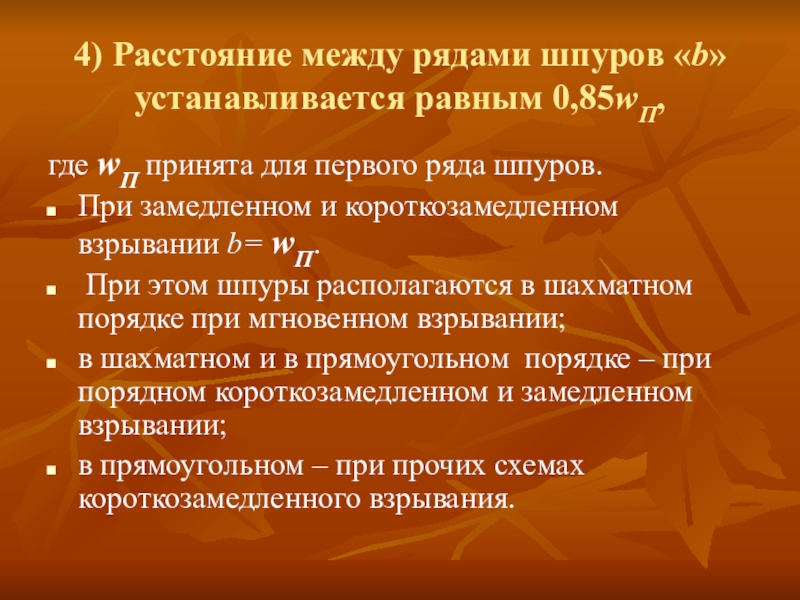

Слайд 94) Расстояние между рядами шпуров «b» устанавливается равным 0,85wП,
где wП принята

для первого ряда шпуров.
При замедленном и короткозамедленном взрывании b= wП.
При этом шпуры располагаются в шахматном порядке при мгновенном взрывании;
в шахматном и в прямоугольном порядке – при порядном короткозамедленном и замедленном взрывании;
в прямоугольном – при прочих схемах короткозамедленного взрывания.
4) Расстояние между рядами шпуров «b» устанавливается равным 0,85wП,где wП принята для первого ряда шпуров. При замедленном

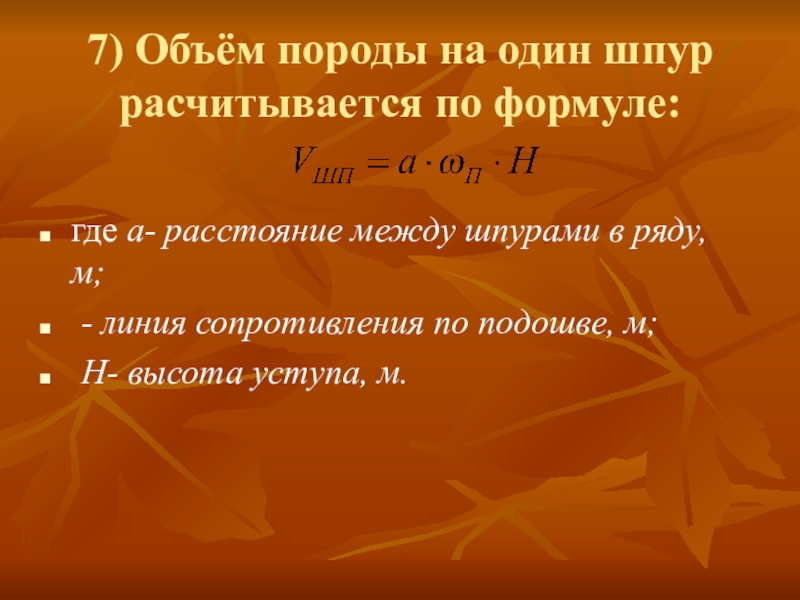

Слайд 107) Объём породы на один шпур расчитывается по формуле:
где а- расстояние

между шпурами в ряду, м;
- линия сопротивления по подошве, м;
Н- высота уступа, м.


7) Объём породы на один шпур расчитывается по формуле:где а- расстояние между шпурами в ряду, м;	- линия

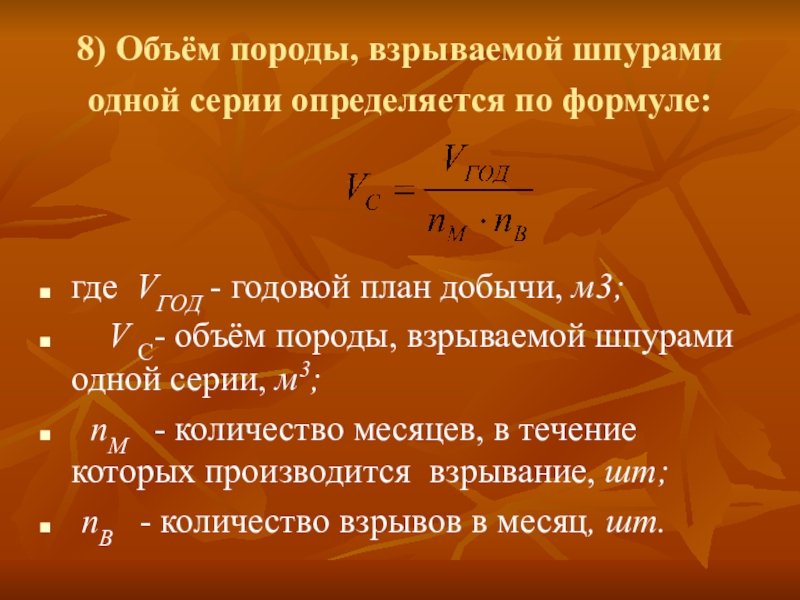

Слайд 118) Объём породы, взрываемой шпурами одной серии определяется по формуле:
где

VГОД - годовой план добычи, м3;
V С- объём породы, взрываемой шпурами одной серии, м3;
nМ - количество месяцев, в течение которых производится взрывание, шт;
nВ - количество взрывов в месяц, шт.


8) Объём породы, взрываемой шпурами одной серии определяется по формуле: где VГОД - годовой план добычи, м3;

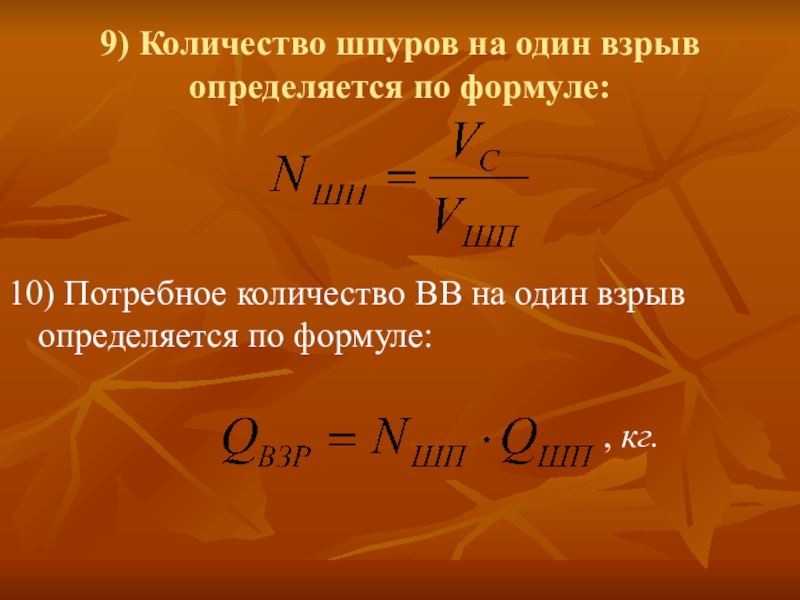

Слайд 129) Количество шпуров на один взрыв определяется по формуле:
10) Потребное количество

ВВ на один взрыв определяется по формуле:

, кг.



9) Количество шпуров на один взрыв определяется по формуле:10) Потребное количество ВВ на один взрыв определяется по

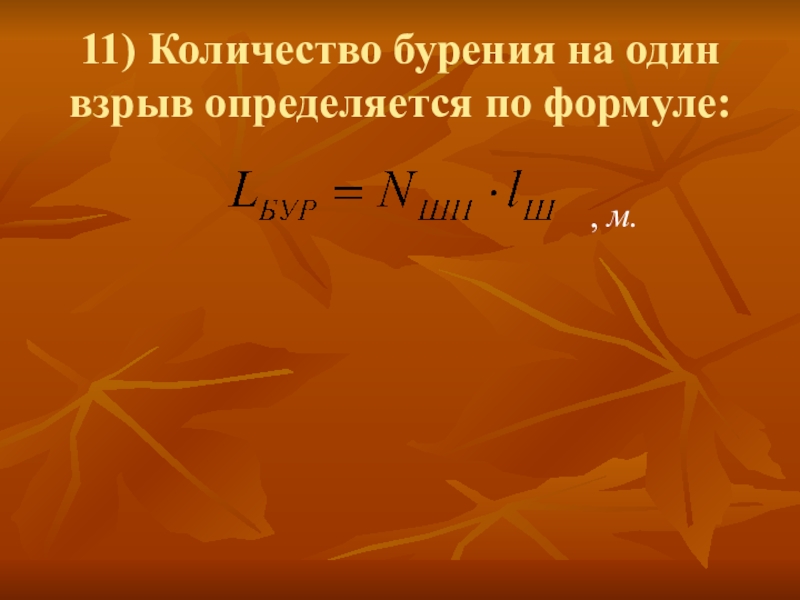

Слайд 1311) Количество бурения на один взрыв определяется по формуле:

, м.


11) Количество бурения на один взрыв определяется по формуле:

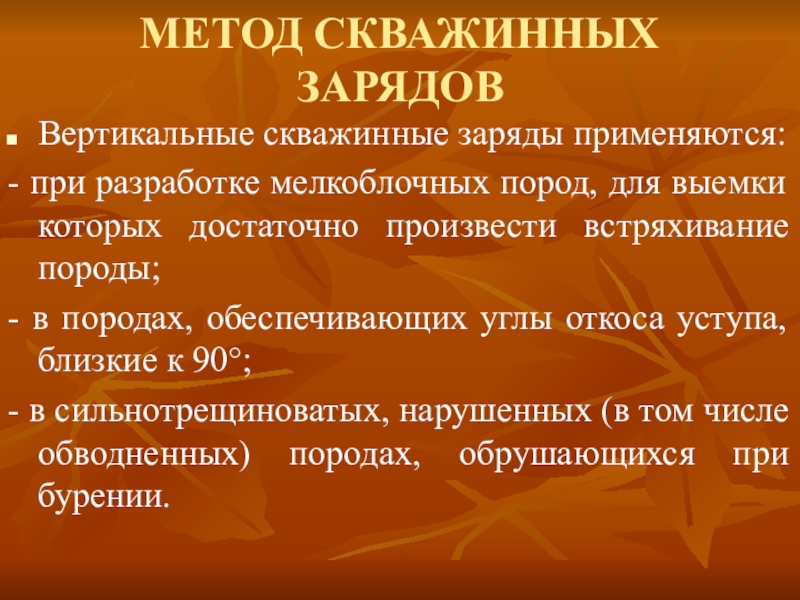

Слайд 14МЕТОД СКВАЖИННЫХ ЗАРЯДОВ
Вертикальные скважинные заряды применяются:
- при разработке мелкоблочных пород,

для выемки которых достаточно произвести встряхивание породы;
- в породах, обеспечивающих углы откоса уступа, близкие к 90°;
- в сильнотрещиноватых, нарушенных (в том числе обводненных) породах, обрушающихся при бурении.
МЕТОД СКВАЖИННЫХ ЗАРЯДОВВертикальные скважинные заряды применяются: - при разработке мелкоблочных пород, для выемки которых достаточно произвести встряхивание

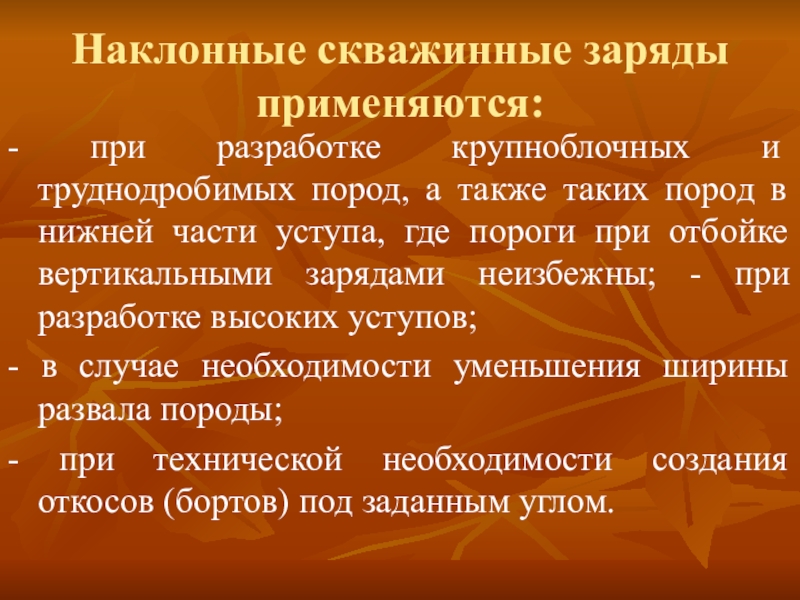

Слайд 15Наклонные скважинные заряды применяются:
- при разработке крупноблоч­ных и труднодробимых пород, а

также таких пород в нижней части уступа, где пороги при отбойке вертикальными зарядами неизбежны; - при разработке высо­ких уступов;
- в случае необходимости уменьшения ширины развала породы;
- при технической необходимости создания откосов (бортов) под заданным углом.
Наклонные скважинные заряды применяются:- при разработке крупноблоч­ных и труднодробимых пород, а также таких пород в нижней части

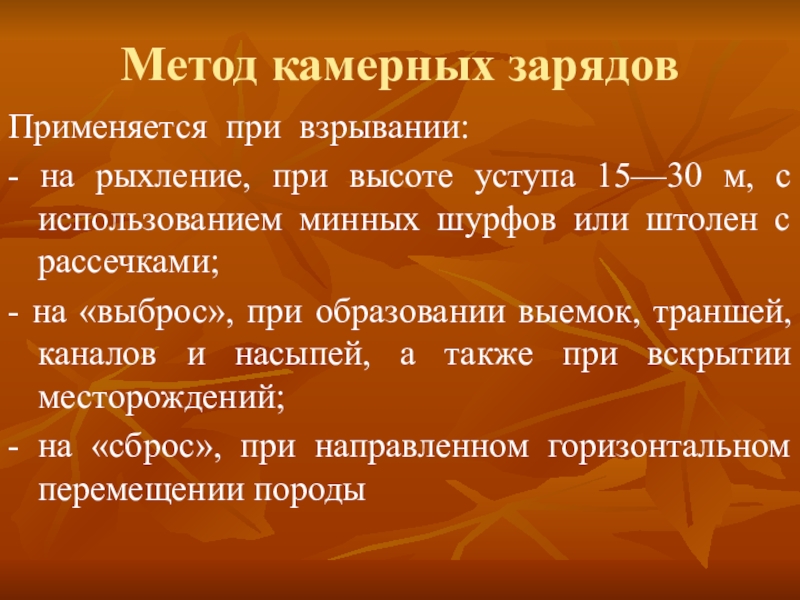

Слайд 16Метод камерных зарядов
Применяется при взрывании:
- на рыхление, при высоте уступа

15—30 м, с использованием минных шурфов или штолен с рассечками;
- на «выброс», при образовании выемок, траншей, каналов и насыпей, а также при вскрытии месторождений;
- на «сброс», при направленном горизонтальном перемещении породы
Метод камерных зарядов Применяется при взрывании:- на рыхление, при высоте уступа 15—30 м, с использованием минных шурфов

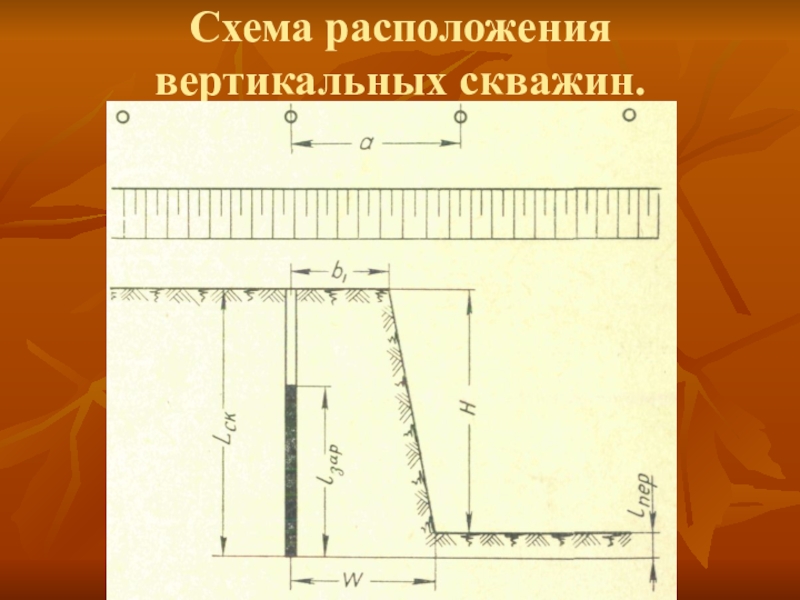

Слайд 17Схема расположения вертикальных скважин.

Схема расположения вертикальных скважин.

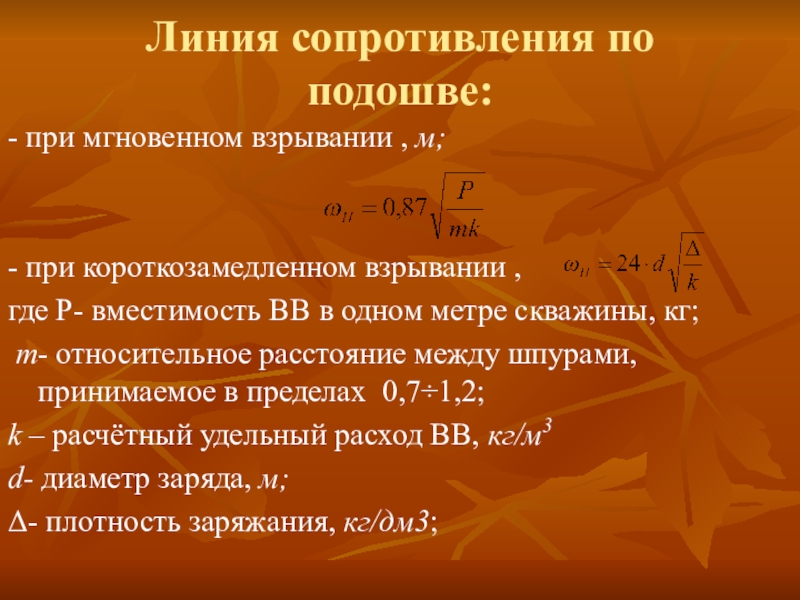

Слайд 18Линия сопротивления по подошве:
- при мгновенном взрывании , м;


- при

короткозамедленном взрывании ,
где Р- вместимость ВВ в одном метре скважины, кг;
m- относительное расстояние между шпурами, принимаемое в пределах 0,7÷1,2;
k – расчётный удельный расход ВВ, кг/м3
d- диаметр заряда, м;
Δ- плотность заряжания, кг/дм3;




Линия сопротивления по подошве: - при мгновенном взрывании , м;- при короткозамедленном взрывании ,где Р- вместимость ВВ

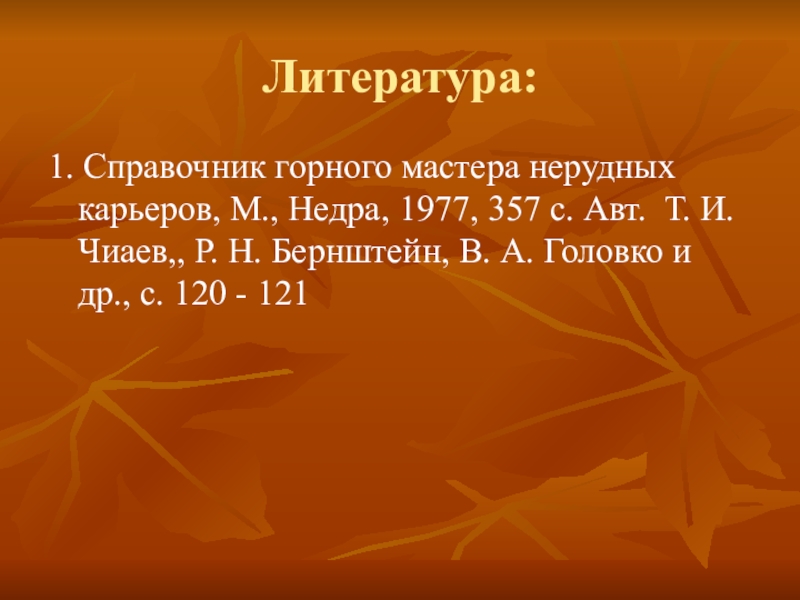

Слайд 19Литература:
1. Справочник горного мастера нерудных карьеров, М., Недра, 1977, 357 с.

Авт. Т. И. Чиаев,, Р. Н. Бернштейн, В. А. Головко и др., с. 120 - 121
Литература:1. Справочник горного мастера нерудных карьеров, М., Недра, 1977, 357 с. Авт. Т. И. Чиаев,, Р. Н.
