Презентация, доклад МДК.02.02 Строительные машины и средства малой механизации тема БАШЕННЫЕ КРАНЫ

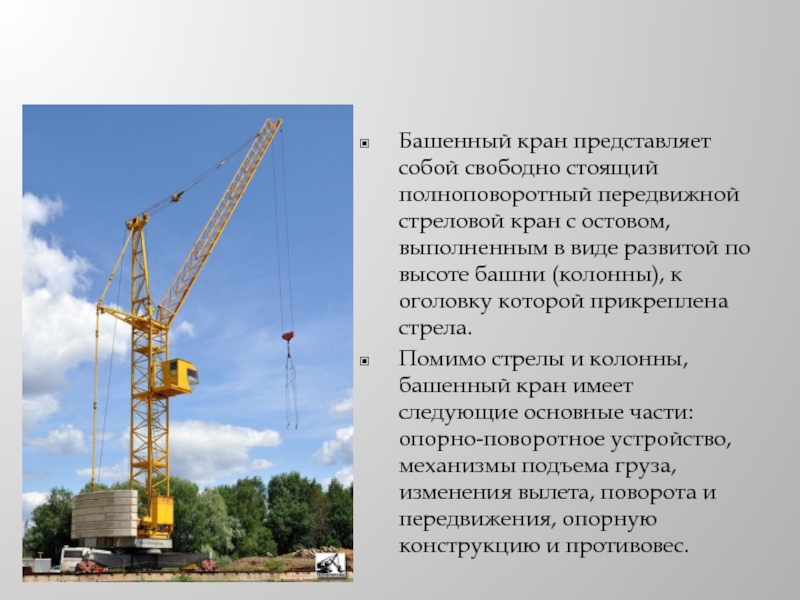

остовом, выполненным в виде развитой по высоте башни (колонны), к оголовку которой прикреплена стрела.
Помимо стрелы и колонны, башенный кран имеет следующие основные части: опорно-поворотное устройство, механизмы подъема груза, изменения вылета, поворота и передвижения, опорную конструкцию и противовес.

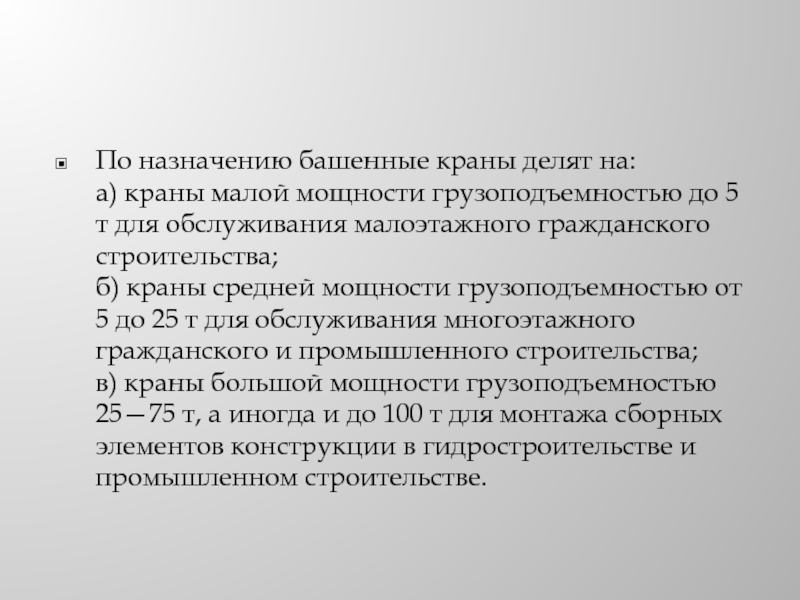

5 т для обслуживания малоэтажного гражданского строительства;  б) краны средней мощности грузоподъемностью от 5 до 25 т для обслуживания многоэтажного гражданского и промышленного строительства;  в) краны большой мощности грузоподъемностью 25—75 т, а иногда и до 100 т для монтажа сборных элементов конструкции в гидростроительстве и промышленном строительстве.

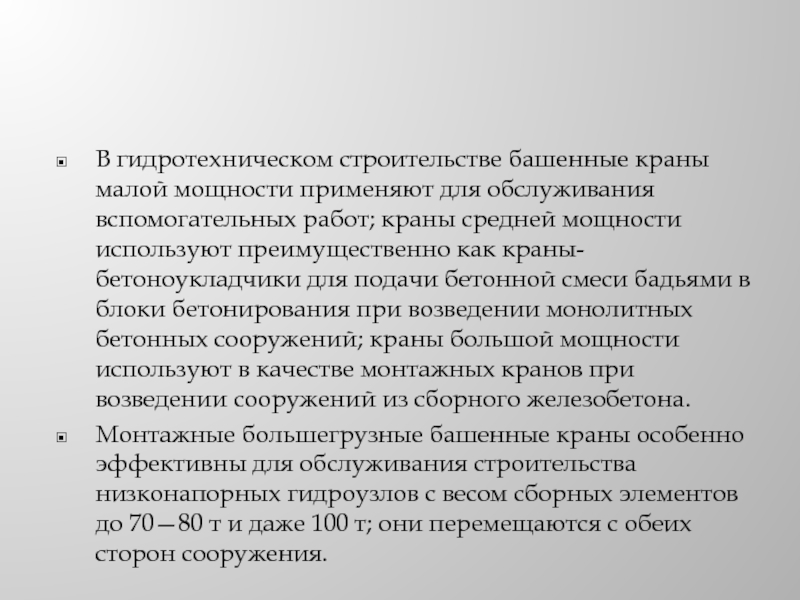

работ; краны средней мощности используют преимущественно как краны-бетоноукладчики для подачи бетонной смеси бадьями в блоки бетонирования при возведении монолитных бетонных сооружений; краны большой мощности используют в качестве монтажных кранов при возведении сооружений из сборного железобетона.
Монтажные большегрузные башенные краны особенно эффективны для обслуживания строительства низконапорных гидроузлов с весом сборных элементов до 70—80 т и даже 100 т; они перемещаются с обеих сторон сооружения.

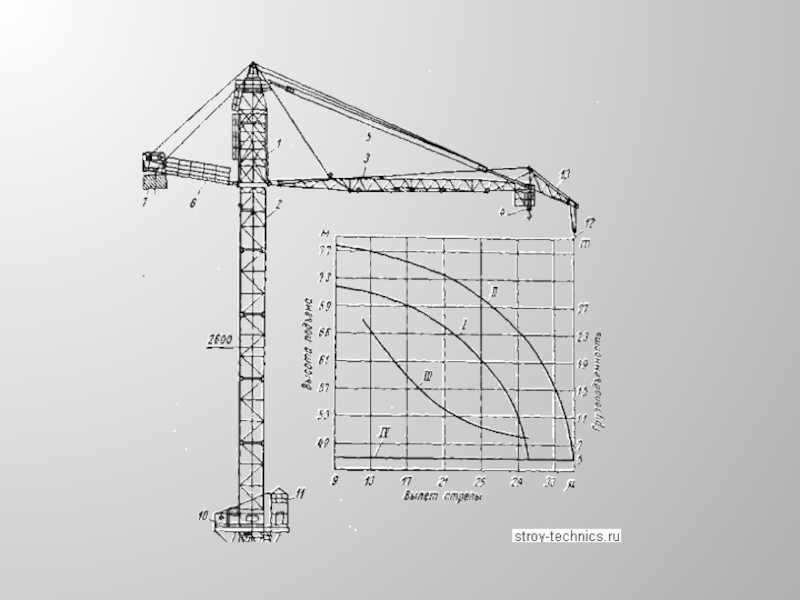

рисунке. К решетчатой башне крана прикреплены трехгранная трубчатая стрела и консоль с установленным на ней противовесом. Башня опущена внутрь портала и опирается на его балки через пяту, конструкция которой позволяет осуществлять поворот башни относительно вертикальной оси на 360°. В верхней части портала расположена диафрагма с опорным кольцом, по которому при повороте перекатываются горизонтальные катки. Последние попарно объединены балансирами, установленными на осях в кронштейнах башни.

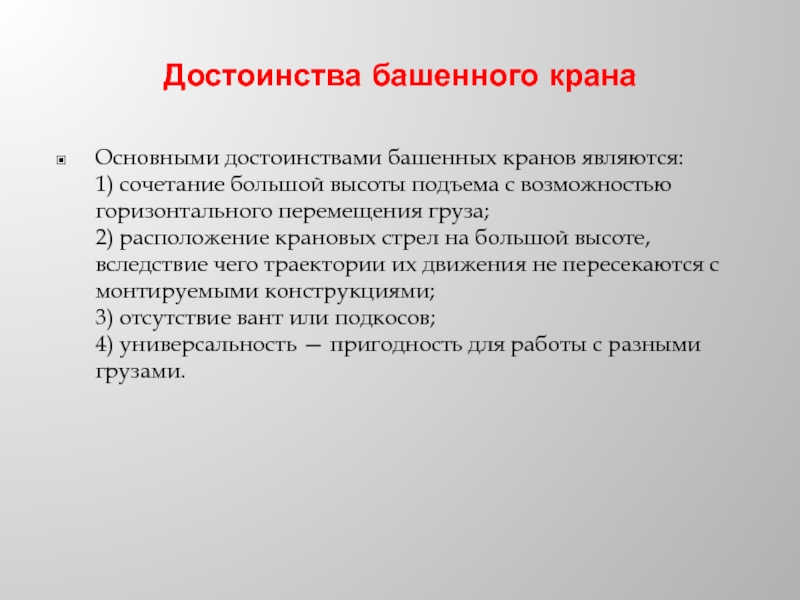

с возможностью горизонтального перемещения груза;  2) расположение крановых стрел на большой высоте, вследствие чего траектории их движения не пересекаются с монтируемыми конструкциями;  3) отсутствие вант или подкосов;  4) универсальность — пригодность для работы с разными грузами.

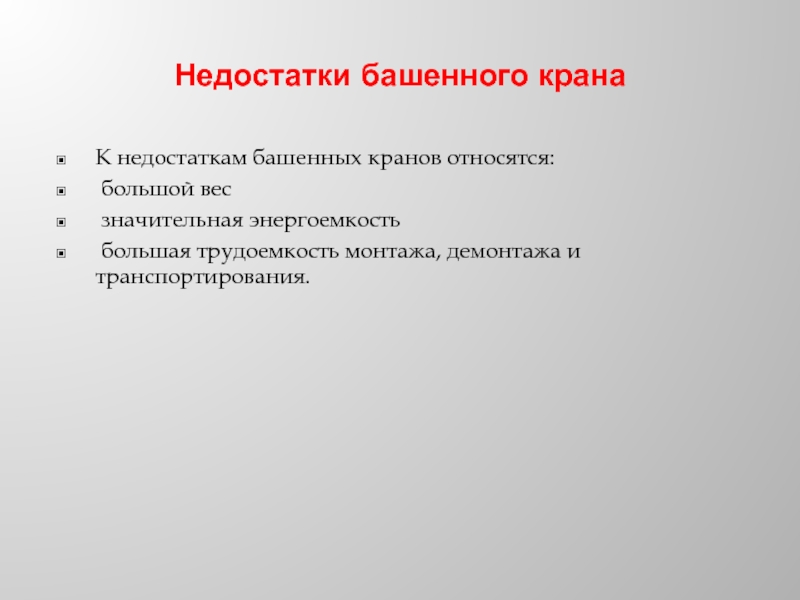

большая трудоемкость монтажа, демонтажа и транспортирования.
