Презентация, доклад МДК01.04 Основы строительства линейных сооружений связи

Содержание

К числу основных работ по строительству линейных сооружений КЛС следует отнести следующие производственные подразделения: а) бригада (звено) по приемке, проверке и подготовке кабеля (оборудования, арматуры) на кабельных площадках;б) звено по разбивке трассы прокладки кабеля и защитных

Слайд 12. Организация производственных подразделений. Контроль качества работ.

2. Организация производственных подразделений.  Контроль качества работ.

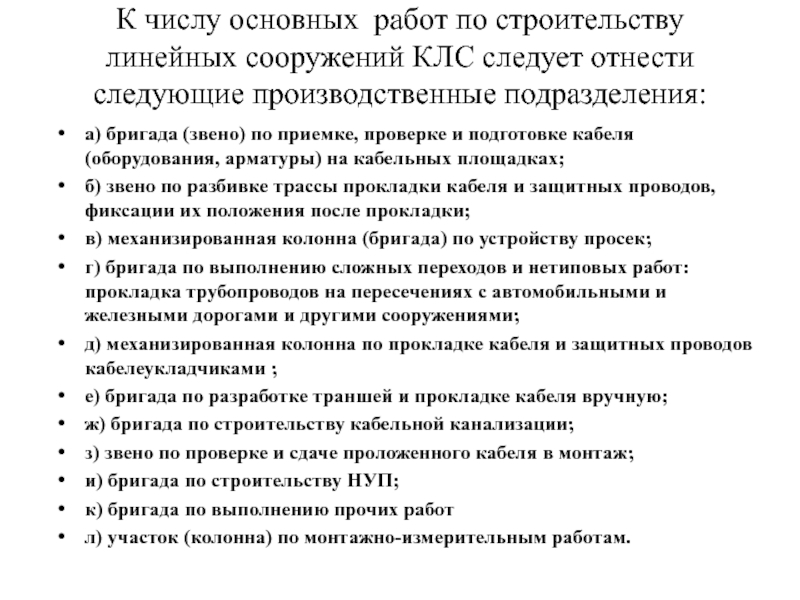

Слайд 2К числу основных работ по строительству линейных сооружений КЛС следует отнести

следующие производственные подразделения:

а) бригада (звено) по приемке, проверке и подготовке кабеля (оборудования, арматуры) на кабельных площадках;
б) звено по разбивке трассы прокладки кабеля и защитных проводов, фиксации их положения после прокладки;
в) механизированная колонна (бригада) по устройству просек;
г) бригада по выполнению сложных переходов и нетиповых работ: прокладка трубопроводов на пересечениях с автомобильными и железными дорогами и другими сооружениями;
д) механизированная колонна по прокладке кабеля и защитных проводов кабелеукладчиками ;
е) бригада по разработке траншей и прокладке кабеля вручную;
ж) бригада по строительству кабельной канализации;
з) звено по проверке и сдаче проложенного кабеля в монтаж;
и) бригада по строительству НУП;
к) бригада по выполнению прочих работ
л) участок (колонна) по монтажно-измерительным работам.

К числу основных работ по строительству линейных сооружений КЛС следует отнести следующие производственные подразделения: а) бригада (звено)

Слайд 3Контроль качества работ по эксплуатации линейно-кабельных сооружений.

Контроль качества работ по эксплуатации линейно-кабельных сооружений.

Слайд 4Кабельные площадки. Размещение и подготовка кабельных площадок на трассе
Учитывается

наличие:
а) надлежащих условий для разгрузки поступающих крупногабаритных грузов - разгрузочных средств, эстакад, платформ;
б) свободных и пригодных для временного хранения площадей;
в) дорог и их состояние от пунктов разгрузки до кабельных площадок и от последних до трассы работ с учетом возможности подъезда в любое время года.


Кабельные площадки. Размещение и подготовка кабельных площадок на трассе Учитывается наличие:а) надлежащих условий для разгрузки поступающих крупногабаритных

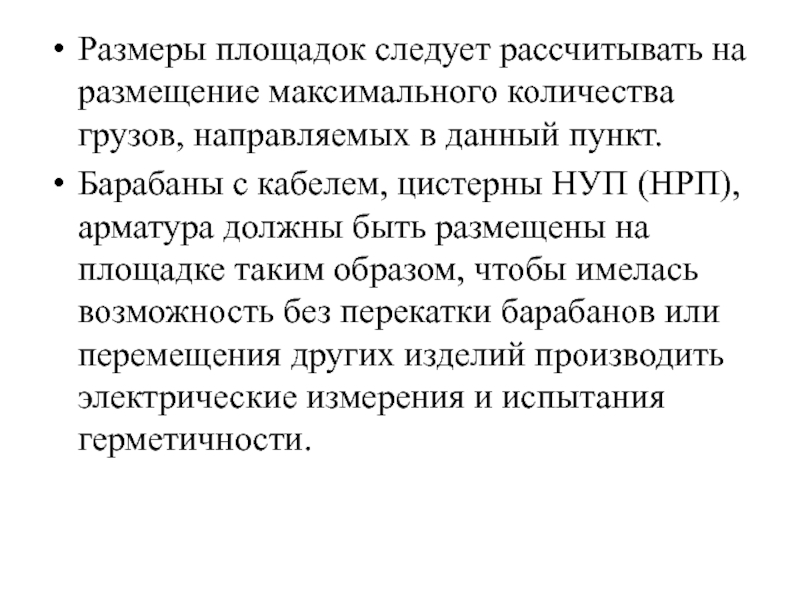

Слайд 5Размеры площадок следует рассчитывать на размещение максимального количества грузов, направляемых в

данный пункт.
Барабаны с кабелем, цистерны НУП (НРП), арматура должны быть размещены на площадке таким образом, чтобы имелась возможность без перекатки барабанов или перемещения других изделий производить электрические измерения и испытания герметичности.
Размеры площадок следует рассчитывать на размещение максимального количества грузов, направляемых в данный пункт.Барабаны с кабелем, цистерны НУП

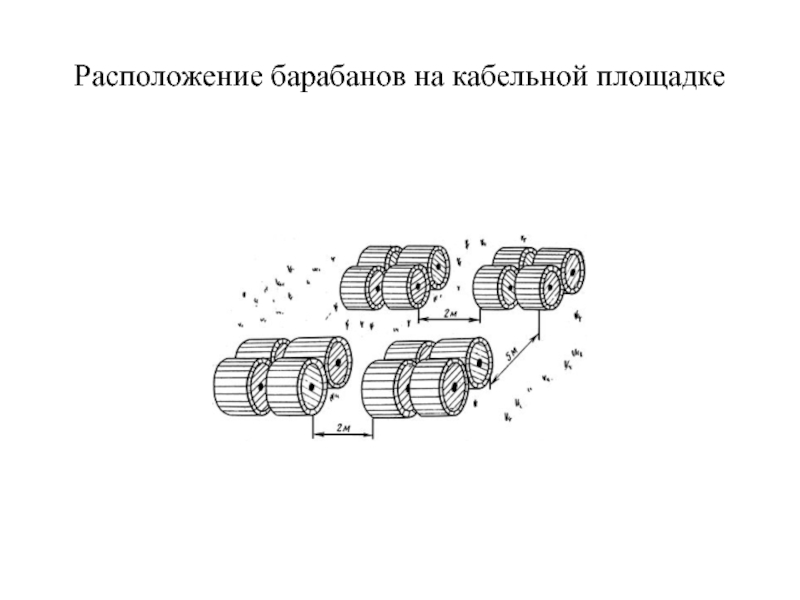

Слайд 6Расположение барабанов на кабельной площадке

Расположение барабанов на кабельной площадке

Слайд 7Передвижная деревянная платформа для разгрузки и погрузки кабеля.


Передвижная деревянная платформа для разгрузки и погрузки кабеля.

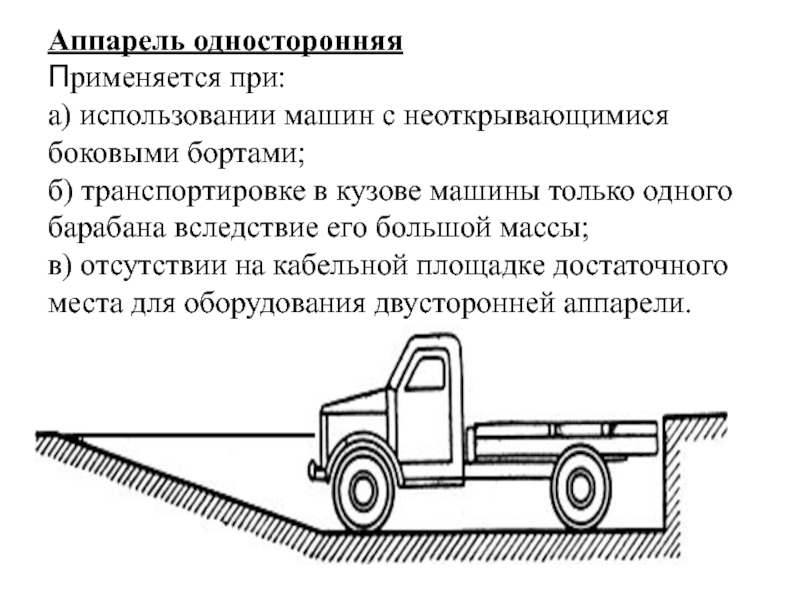

Слайд 8 Аппарель односторонняя Применяется при: а) использовании машин с неоткрывающимися боковыми бортами; б) транспортировке

в кузове машины только одного барабана вследствие его большой массы; в) отсутствии на кабельной площадке достаточного места для оборудования двусторонней аппарели.
Аппарель односторонняя  Применяется при: а) использовании машин с неоткрывающимися боковыми

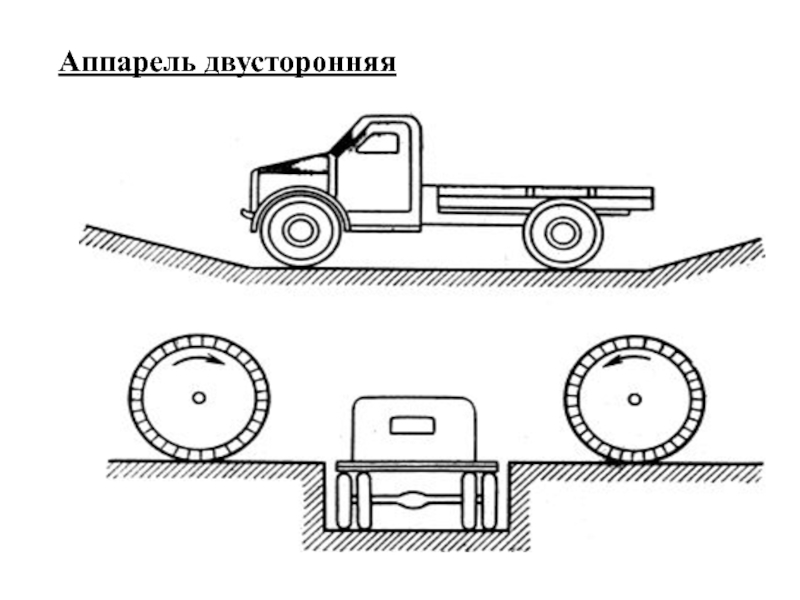

Слайд 9 Аппарель двусторонняя

Аппарель двусторонняя

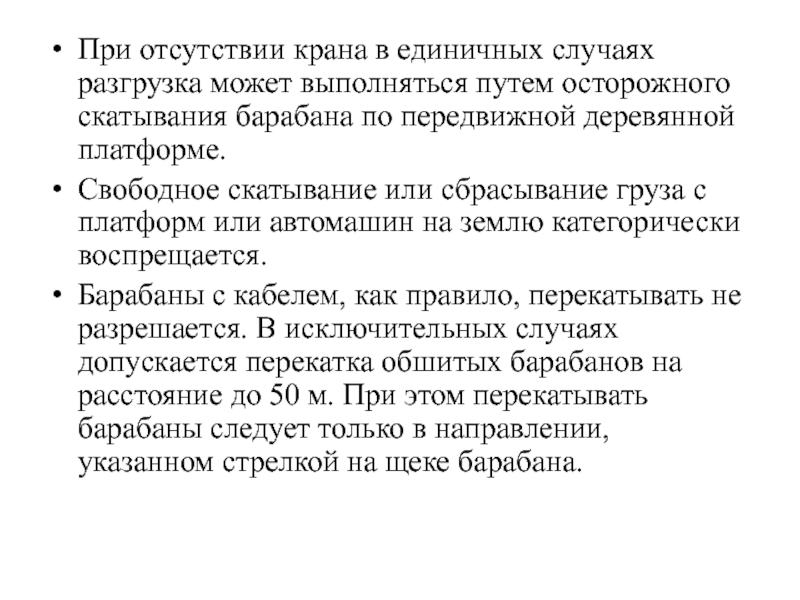

Слайд 10При отсутствии крана в единичных случаях разгрузка может выполняться путем осторожного

скатывания барабана по передвижной деревянной платформе.
Свободное скатывание или сбрасывание груза с платформ или автомашин на землю категорически воспрещается.
Барабаны с кабелем, как правило, перекатывать не разрешается. В исключительных случаях допускается перекатка обшитых барабанов на расстояние до 50 м. При этом перекатывать барабаны следует только в направлении, указанном стрелкой на щеке барабана.

При отсутствии крана в единичных случаях разгрузка может выполняться путем осторожного скатывания барабана по передвижной деревянной платформе.Свободное

Слайд 11 Укрепление барабана на автомашине 1 - упор постоянный; 2 - продольные брусья;

3 - упор съемный
Укрепление барабана на автомашине 1 - упор постоянный; 2 - продольные брусья; 3 - упор съемный

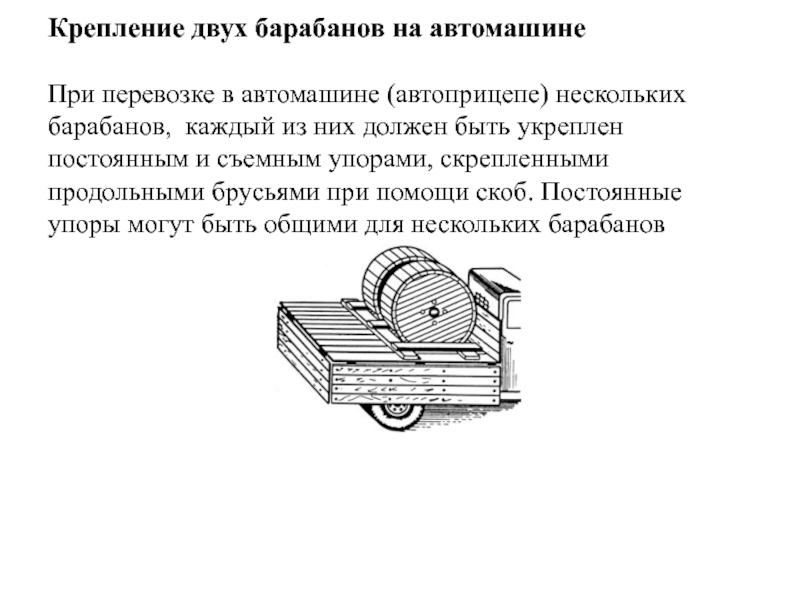

Слайд 12 Крепление двух барабанов на автомашине При перевозке в автомашине (автоприцепе) нескольких

барабанов, каждый из них должен быть укреплен постоянным и съемным упорами, скрепленными продольными брусьями при помощи скоб. Постоянные упоры могут быть общими для нескольких барабанов
Крепление двух барабанов на автомашине   При перевозке в автомашине (автоприцепе) нескольких барабанов,

Слайд 13Транспортировка кабеля на кабельной тележке

Транспортировка кабеля на кабельной тележке

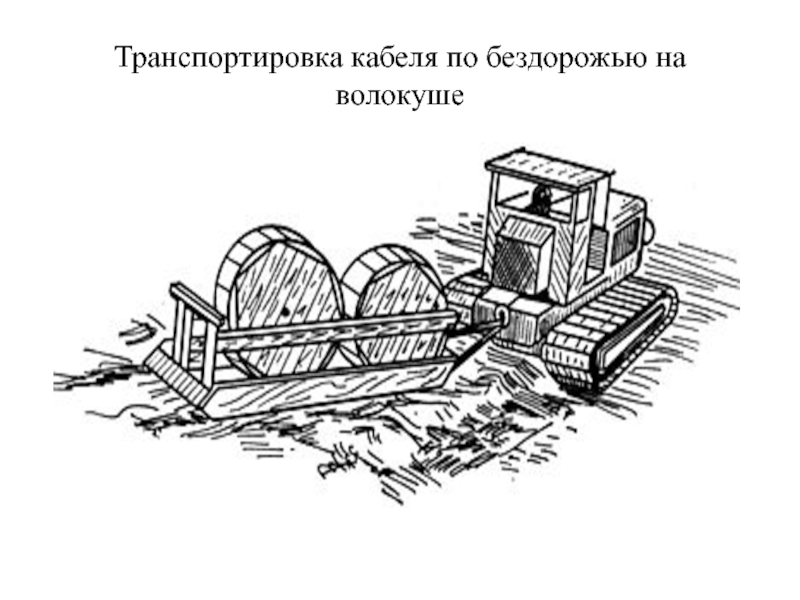

Слайд 14Транспортировка кабеля по бездорожью на волокуше

Транспортировка кабеля по бездорожью на волокуше

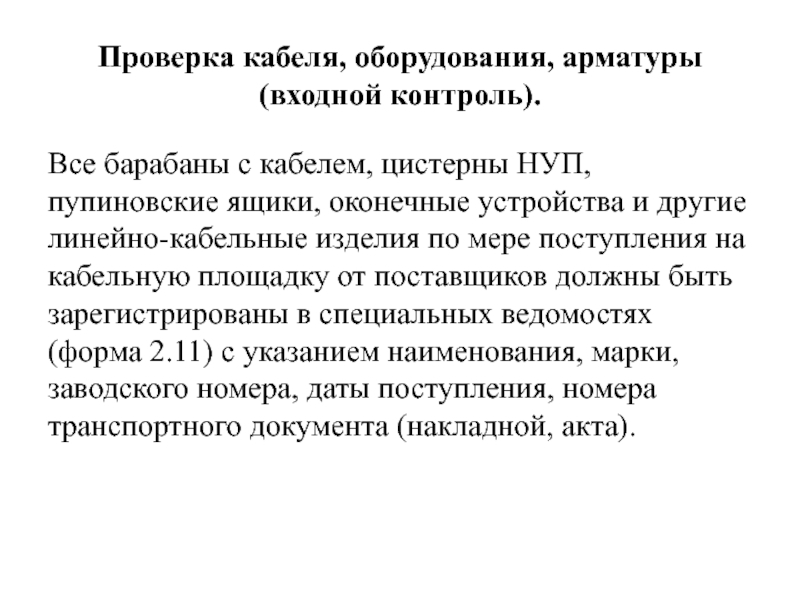

Слайд 15Проверка кабеля, оборудования, арматуры (входной контроль).
Все барабаны с кабелем, цистерны НУП,

пупиновские ящики, оконечные устройства и другие линейно-кабельные изделия по мере поступления на кабельную площадку от поставщиков должны быть зарегистрированы в специальных ведомостях (форма 2.11) с указанием наименования, марки, заводского номера, даты поступления, номера транспортного документа (накладной, акта).
Проверка кабеля, оборудования, арматуры (входной контроль).Все барабаны с кабелем, цистерны НУП, пупиновские ящики, оконечные устройства и другие

Слайд 16 Форма 2.11 Ведомость (журнал) учета строительных длин кабеля , поступивших на кабельную

площадку Форма 2.11
Форма 2.11 Ведомость (журнал) учета строительных длин кабеля , поступивших на кабельную площадку  Форма

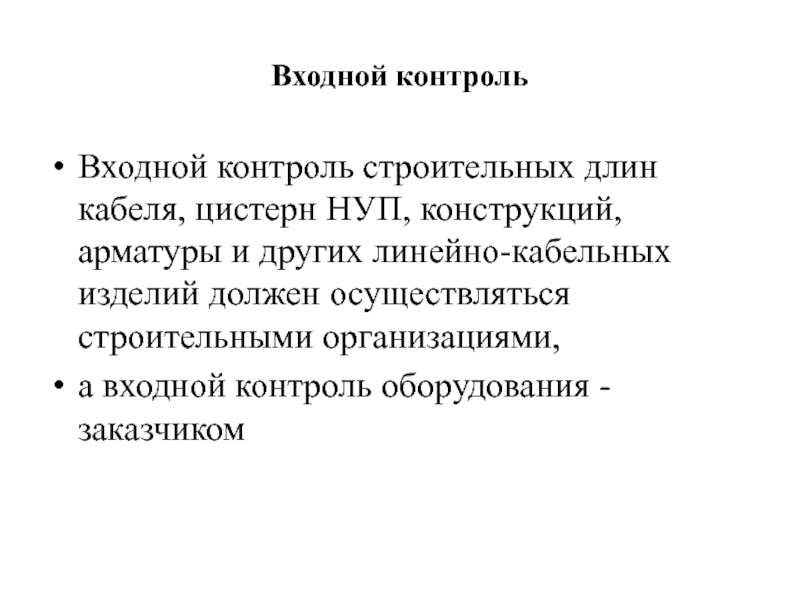

Слайд 17Входной контроль
Входной контроль строительных длин кабеля, цистерн НУП, конструкций, арматуры

и других линейно-кабельных изделий должен осуществляться строительными организациями,
а входной контроль оборудования - заказчиком
Входной контроль Входной контроль строительных длин кабеля, цистерн НУП, конструкций, арматуры и других линейно-кабельных изделий должен осуществляться

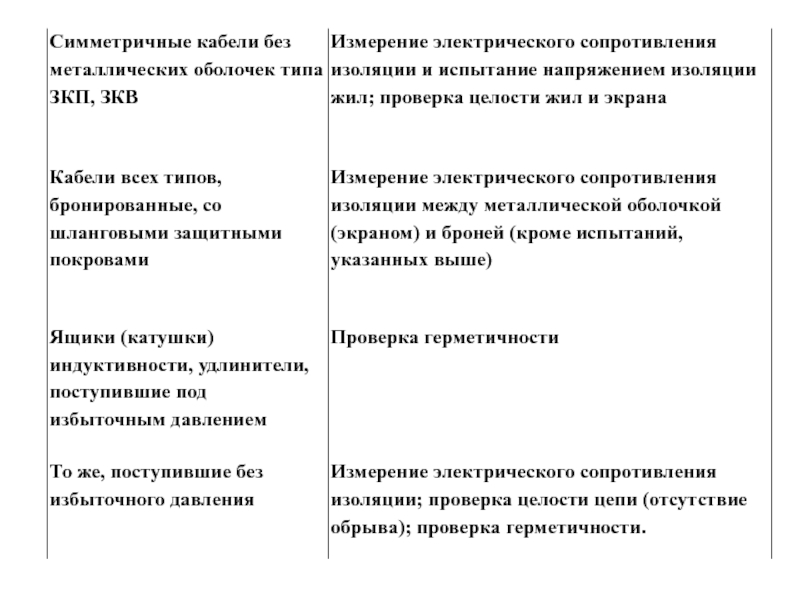

Слайд 18Состав испытаний кабеля, цистерн НУП, арматуры на кабельных площадках

Состав испытаний кабеля, цистерн НУП, арматуры на кабельных площадках

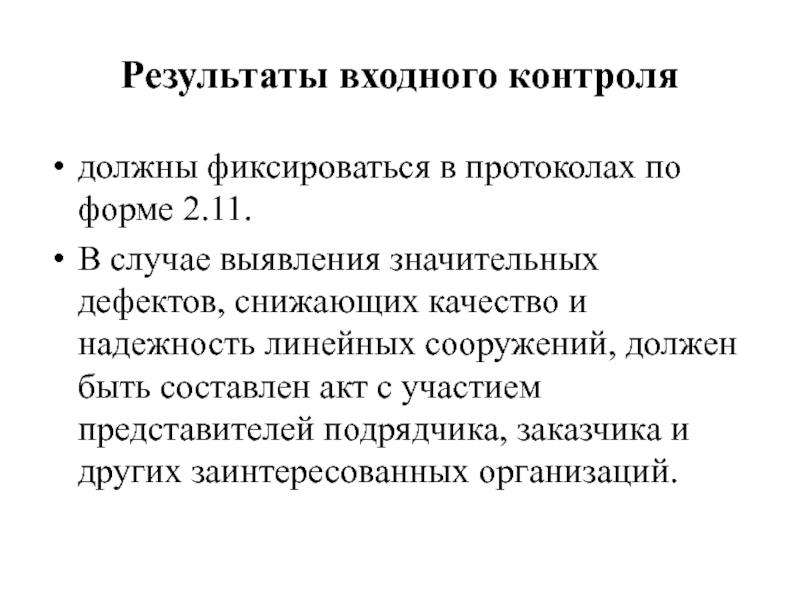

Слайд 21Результаты входного контроля
должны фиксироваться в протоколах по форме 2.11.
В случае выявления

значительных дефектов, снижающих качество и надежность линейных сооружений, должен быть составлен акт с участием представителей подрядчика, заказчика и других заинтересованных организаций.
Результаты входного контролядолжны фиксироваться в протоколах по форме 2.11.В случае выявления значительных дефектов, снижающих качество и надежность

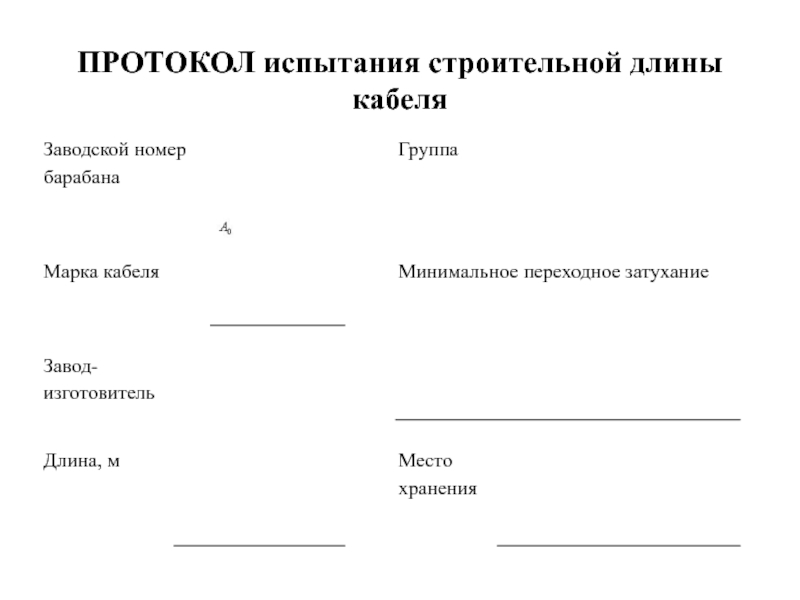

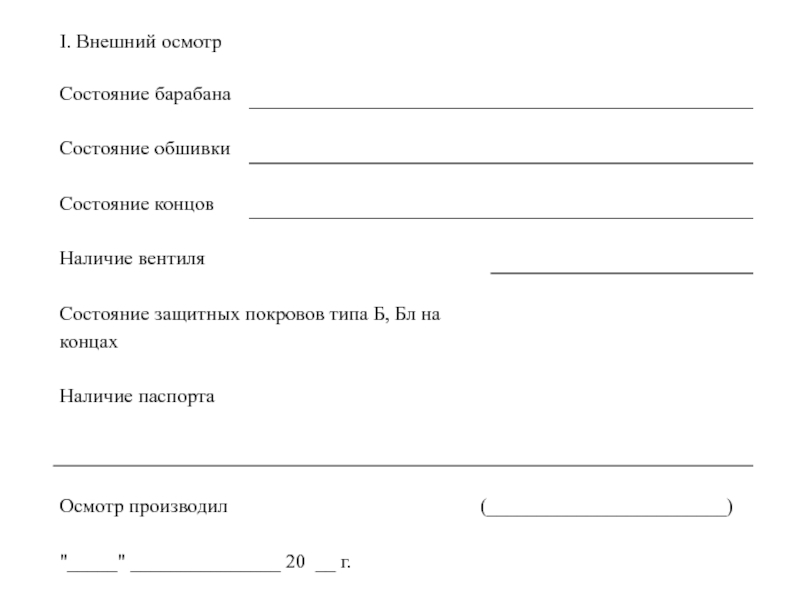

Слайд 22 ПРОТОКОЛ испытания строительной длины кабеля

ПРОТОКОЛ испытания строительной длины кабеля

Слайд 24II. Испытание герметичности на складе












Испытания производились манометром N ___ с ценой

деления __________ кгс/см .

Испытания производил ______________________



II. Испытание герметичности на складеИспытания производились манометром N ___ с ценой деления __________ кгс/см . Испытания производил ______________________

Слайд 25После электрических испытаний кабель в металлической оболочке (за исключением кабелей типа

ВКПАП и ЗКА) должен быть установлен под внутреннее избыточное воздушное давление.
Вывозить барабаны с кабелем, оборудование и различные устройства на трассу, осуществлять их прокладку, установку и монтаж без протоколов испытаний не разрешается.

После электрических испытаний кабель в металлической оболочке (за исключением кабелей типа ВКПАП и ЗКА) должен быть установлен

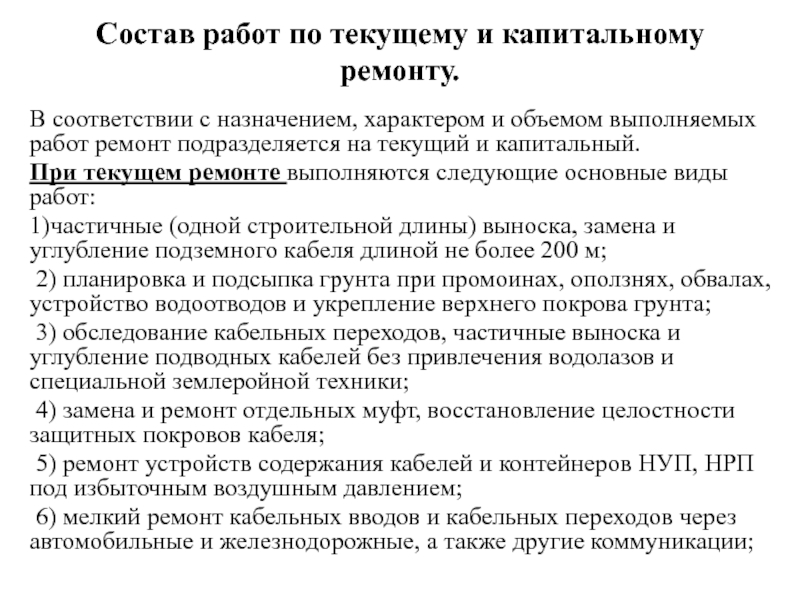

Слайд 26 Состав работ по текущему и капитальному ремонту.
В соответствии с назначением, характером

и объемом выполняемых работ ремонт подразделяется на текущий и капитальный.
При текущем ремонте выполняются следующие основные виды работ:
1)частичные (одной строительной длины) выноска, замена и углубление подземного кабеля длиной не более 200 м;
 2) планировка и подсыпка грунта при промоинах, оползнях, обвалах, устройство водоотводов и укрепление верхнего покрова грунта;
 3) обследование кабельных переходов, частичные выноска и углубление подводных кабелей без привлечения водолазов и специальной землеройной техники;
 4) замена и ремонт отдельных муфт, восстановление целостности защитных покровов кабеля;
 5) ремонт устройств содержания кабелей и контейнеров НУП, НРП под избыточным воздушным давлением;
 6) мелкий ремонт кабельных вводов и кабельных переходов через автомобильные и железнодорожные, а также другие коммуникации;

Состав работ по текущему и капитальному ремонту. В соответствии с назначением, характером и объемом выполняемых работ

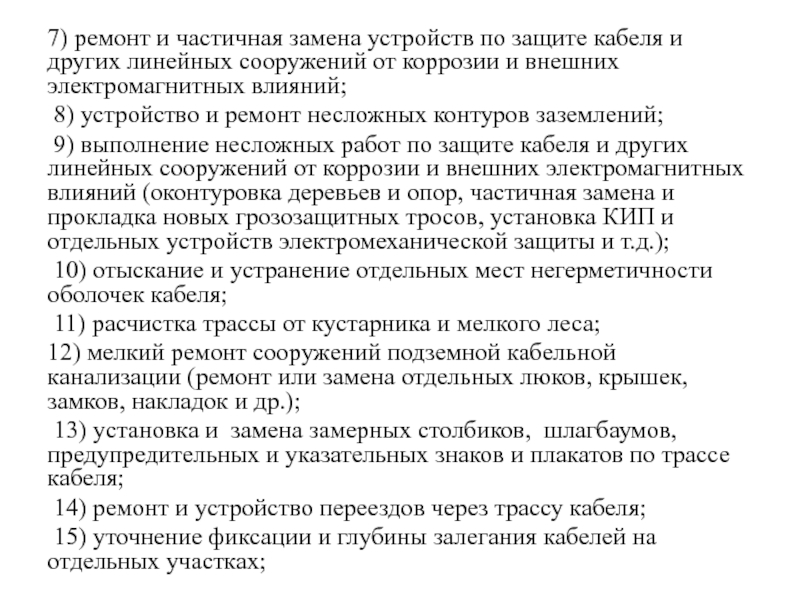

Слайд 277) ремонт и частичная замена устройств по защите кабеля и других

линейных сооружений от коррозии и внешних электромагнитных влияний;
 8) устройство и ремонт несложных контуров заземлений;
 9) выполнение несложных работ по защите кабеля и других линейных сооружений от коррозии и внешних электромагнитных влияний (оконтуровка деревьев и опор, частичная замена и прокладка новых грозозащитных тросов, установка КИП и отдельных устройств электромеханической защиты и т.д.);
 10) отыскание и устранение отдельных мест негерметичности оболочек кабеля;
 11) расчистка трассы от кустарника и мелкого леса;
12) мелкий ремонт сооружений подземной кабельной канализации (ремонт или замена отдельных люков, крышек, замков, накладок и др.);
 13) установка и замена замерных столбиков, шлагбаумов, предупредительных и указательных знаков и плакатов по трассе кабеля;
 14) ремонт и устройство переездов через трассу кабеля;
 15) уточнение фиксации и глубины залегания кабелей на отдельных участках;

7) ремонт и частичная замена устройств по защите кабеля и других линейных сооружений от коррозии и внешних

Слайд 2816) покраска замерных столбиков, предупредительных и указательных знаков, ящиков, шкафов, кабель-ростов

и нанесение соответствующих надписей и обозначений;
 17) укрепление и замена опор информационных знаков, замена сигнальных фонарей, ламп и другие текущие работы на переходах через водные преграды;
 18) выполнение отдельных работ по ремонту кабеля и его доведение до норм по электрическим и оптическим параметрам на участке НРП-НРП (НУП-НУП);
 19) другие работы, не требующие проектно-сметной документации;
 20) ремонт сооружений ЦЛКС, ЛТЦ, НРП, НУП (покраска дверей, полов, окон, стен, подсыпка грунта обваловки на НРП (НУП) с частичной одерновкой, устройство и ремонт дорожек к НРП (НУП), устройство и ремонт ограждений НУП, не имеющих надстроек).

16) покраска замерных столбиков, предупредительных и указательных знаков, ящиков, шкафов, кабель-ростов и нанесение соответствующих надписей и обозначений; 17)

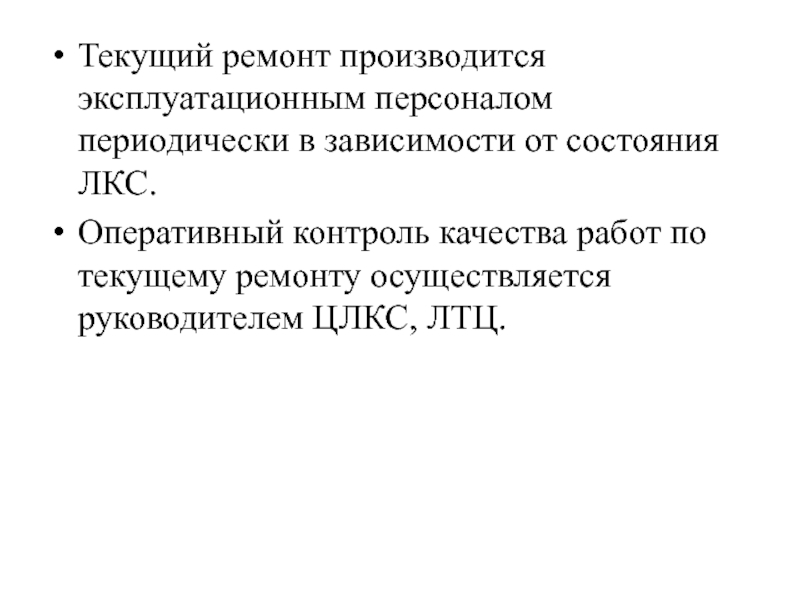

Слайд 29Текущий ремонт производится эксплуатационным персоналом периодически в зависимости от состояния ЛКС.
Оперативный

контроль качества работ по текущему ремонту осуществляется руководителем ЦЛКС, ЛТЦ.


Текущий ремонт производится эксплуатационным персоналом периодически в зависимости от состояния ЛКС.Оперативный контроль качества работ по текущему ремонту

Слайд 30При капитальном ремонте выполняются следующие основные виды работ:
1) выноска или углубление

кабеля (более одной строительной длины) длиной более 200 м;
 2) подводные, берегоукрепительные и земляные работы на речных переходах и в прибрежных зонах подводных линий передачи;
 3) подводно-технические работы по обслуживанию и ремонту кабельных речных переходов с привлечением водолазов;
 4) ремонт кабельной канализации, переустройство кабельных колодцев, устройство компенсаторов для защиты кабелей от сдавливания льдом;
5) приведение электрических и оптических характеристик кабеля к установленным нормам на всей длине кабельной магистрали или на секции между оконечным и обслуживаемыми усилительными пунктами;
6) работы на существующих кабельных линиях с целью использования их в более широком спектре частот;
7) проведение мероприятий по защите кабеля от различных видов коррозии, ударов молнии, влияния линий электропередачи, электрифицированных железных дорог и радиостанций;

При капитальном ремонте выполняются следующие основные виды работ:1) выноска или углубление кабеля (более одной строительной длины) длиной

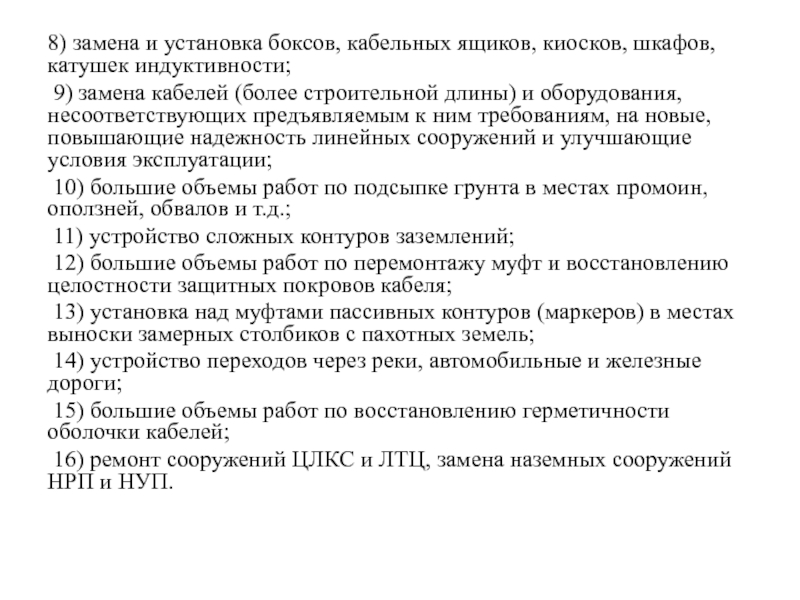

Слайд 318) замена и установка боксов, кабельных ящиков, киосков, шкафов, катушек индуктивности;
 9)

замена кабелей (более строительной длины) и оборудования, несоответствующих предъявляемым к ним требованиям, на новые, повышающие надежность линейных сооружений и улучшающие условия эксплуатации;
 10) большие объемы работ по подсыпке грунта в местах промоин, оползней, обвалов и т.д.;
 11) устройство сложных контуров заземлений;
 12) большие объемы работ по перемонтажу муфт и восстановлению целостности защитных покровов кабеля;
 13) установка над муфтами пассивных контуров (маркеров) в местах выноски замерных столбиков с пахотных земель;
 14) устройство переходов через реки, автомобильные и железные дороги;
 15) большие объемы работ по восстановлению герметичности оболочки кабелей;
 16) ремонт сооружений ЦЛКС и ЛТЦ, замена наземных сооружений НРП и НУП.

8) замена и установка боксов, кабельных ящиков, киосков, шкафов, катушек индуктивности; 9) замена кабелей (более строительной длины) и
