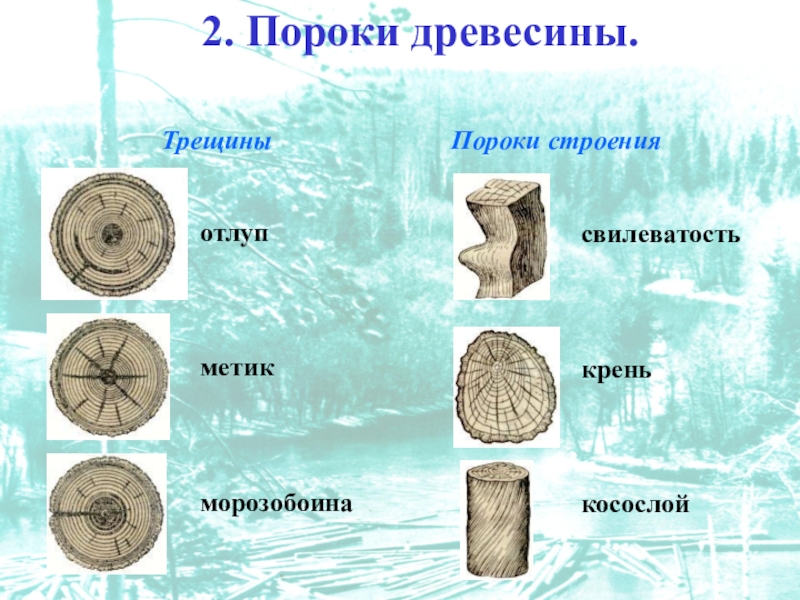

- 4. отлуп метик морозобоина2. Пороки древесины.ТрещиныПороки строениясвилеватостькрень косослой
- 5. 2. Пороки древесины. Сучки.Сросшийся здоровыйСросшийся роговойВыпадающийЛапчатыйГнилойСучок в последнейстадии гниенияназывают табачнымНаиболее сильнопонижает сортностьвыпадающий сучок
- 6. 2. Пороки древесины.
- 7. Поражение грибамиРазвитию грибов
- 8. 4. Влажность древесиныМокрая (сплавляемая)
- 9. увеличиваетсяуменьшаетсяне изменяется5. Выбрать правильный ответ .С повышением
- 10. 6. Усушка древесиныВ продольном направлении
- 11. 7. Выбрать правильный ответ .Прочность древесины при
- 12. 8. Выбрать правильный ответ .Какую породу древесины
- 13. 9. Дополнить.Достоинства древесиныНедостатки древесинывысокая прочностьмалая теплопроводностьлегкость обработкидекоративностьэкологичностьналичие порокованизотропностьгигроскопичностьгорючестьподверженность гниению
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. ДревесинаI. Лесоматериалы – материалы, сохранившие структуру и
- 18. I.Лесоматериалы.1. Круглые лесоматериалы-очищенные от сучьев и коры
- 19. Слайд 19

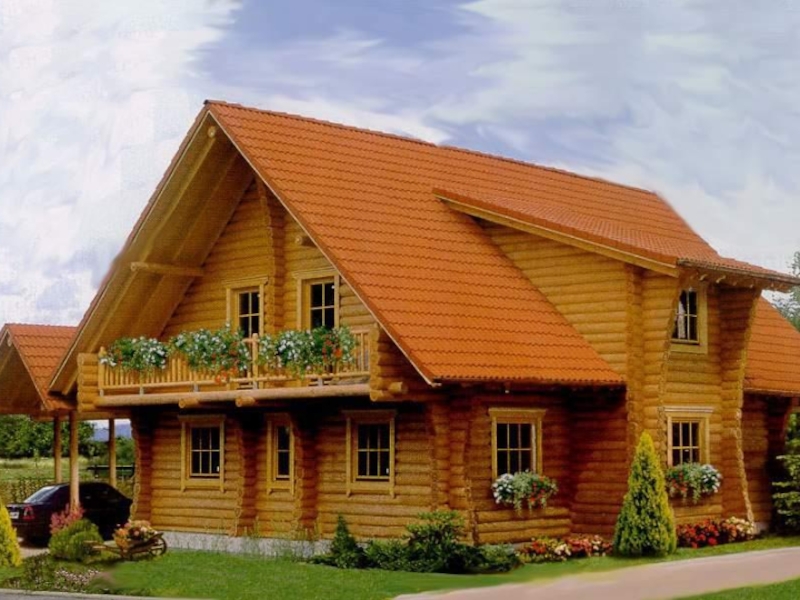

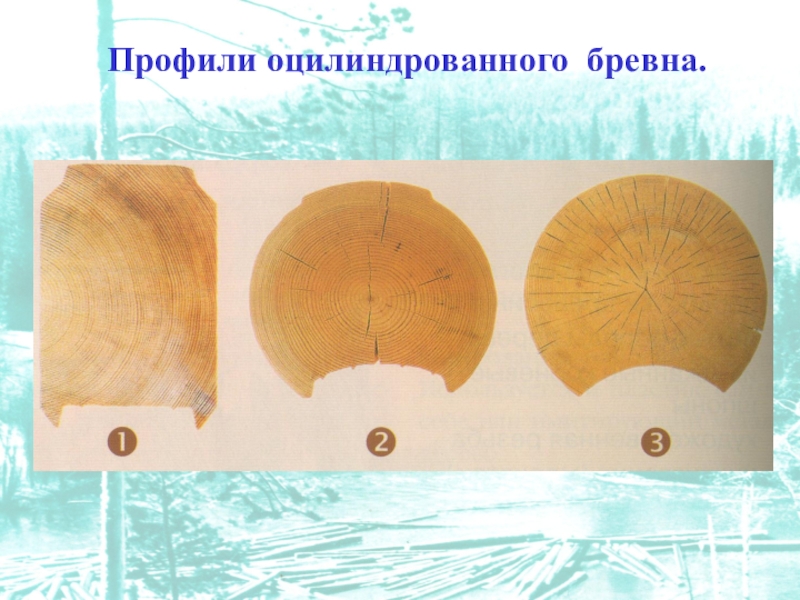

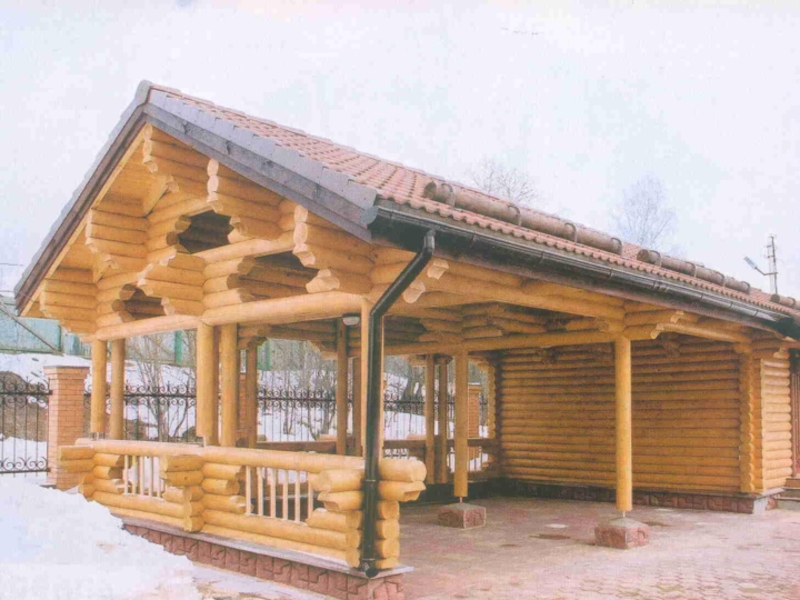

- 20. Профили оцилиндрованного бревна.
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. II. Изделия из древесины.1.Погонажные изделия2. Фанера3. Изделия для паркетных полов4. Столярные изделия5. Клееные конструкции
- 25. 1. Погонажные изделия (l>=2,1 м, с градацией
- 26. 2. Фанера-многослойный листовой материал, состоящий
- 27. 3. Изделия для паркетных полов.а) Штучный паркет-
- 28. 3. Изделия для паркетных полов.б) Паркетные доски Размеры: l=1,2…3мB=250мм t=25ммT*=4..10мм в) Наборный паркетРазмеры:400x400мм600x600ммt=8,12мм
- 29. 3. Изделия для паркетных полов.г) Ламинированный паркет-плитка,
- 30. 3. Изделия для паркетных половд) Художественный паркет-изделие,

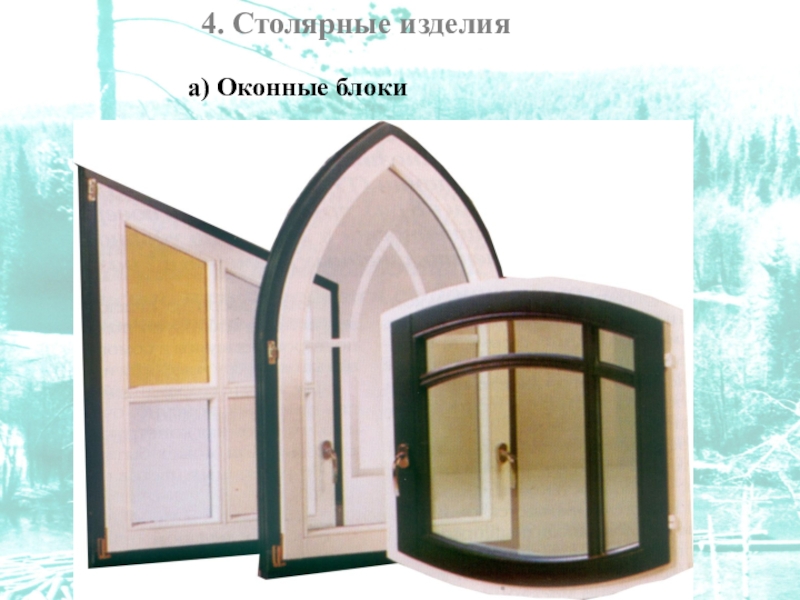

- 31. 4. Столярные изделияа) Оконные блоки

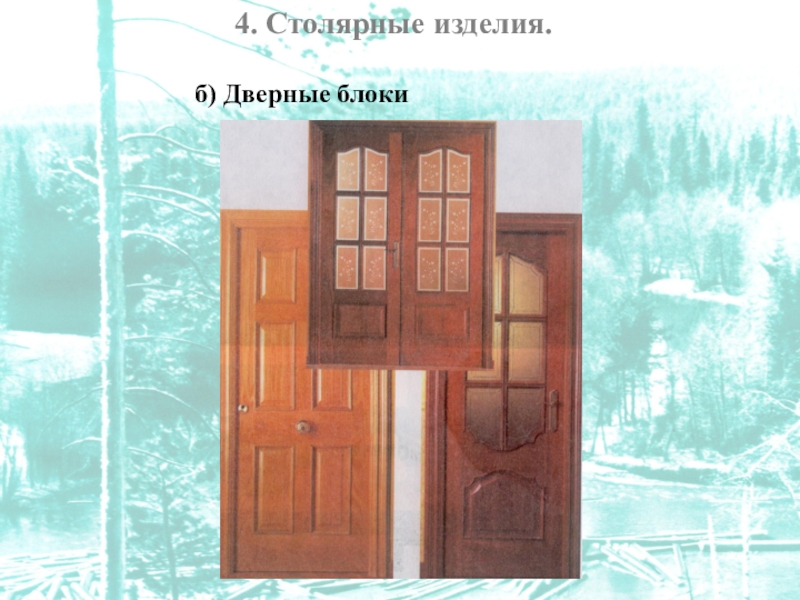

- 32. 4. Столярные изделия.б) Дверные блоки
- 33. 5. Клееные конструкцииПолучаемые склеиванием мелкоразмерных досок
- 34. III. Материалы из отходов древесины.1.Древесно-стружечные плиты

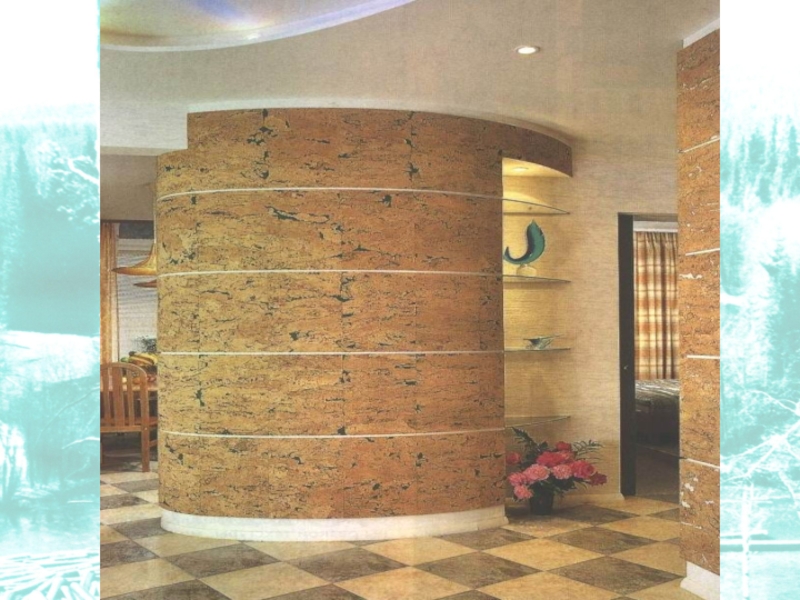

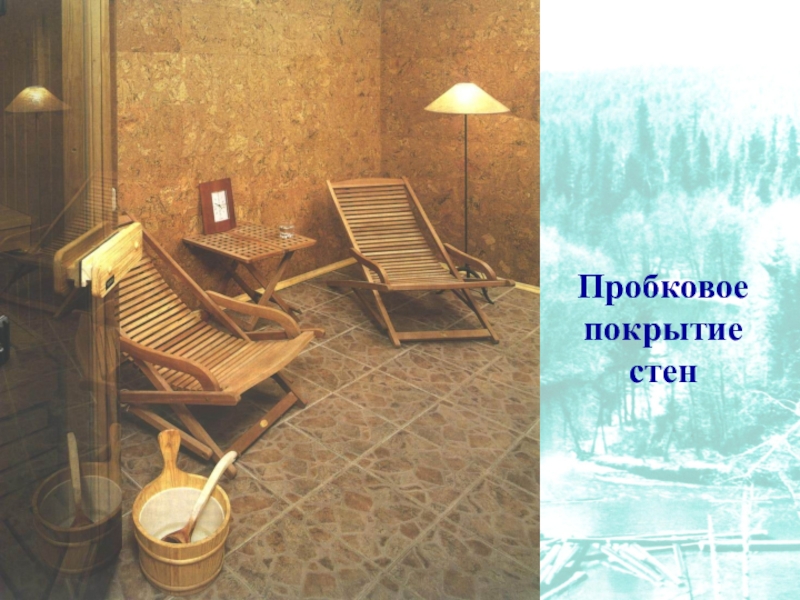

- 35. Пробковое покрытие стен

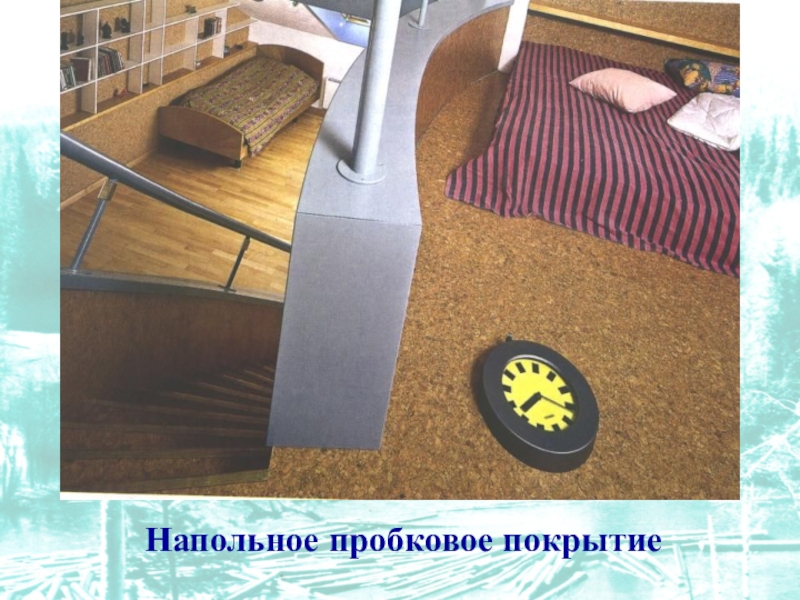

- 36. Напольное пробковое покрытие
- 37. Слайд 37
- 38. Защита древесины от гниения. 1.Сушкаа) Естественная 2.
- 39. Защита от возгорания I. Конструктивные
- 40. Дворец Шереметьева в Останкино

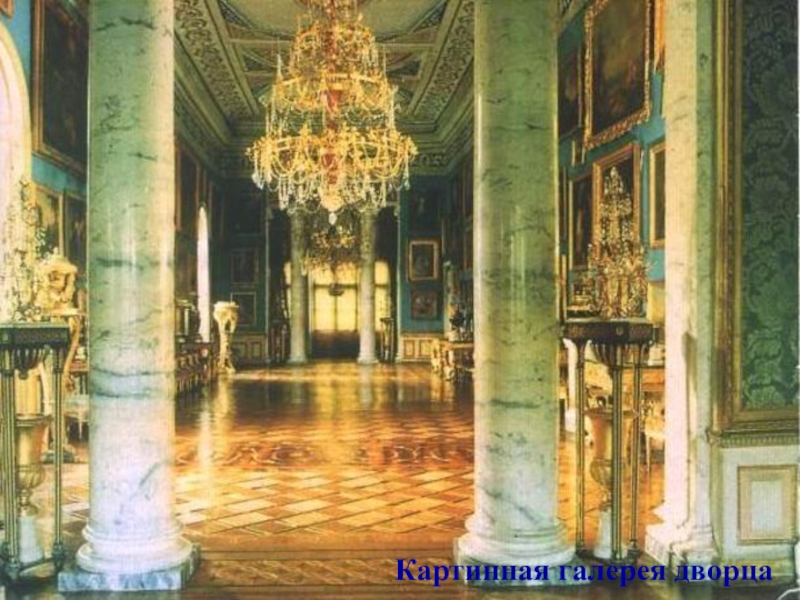

- 41. Картинная галерея дворца

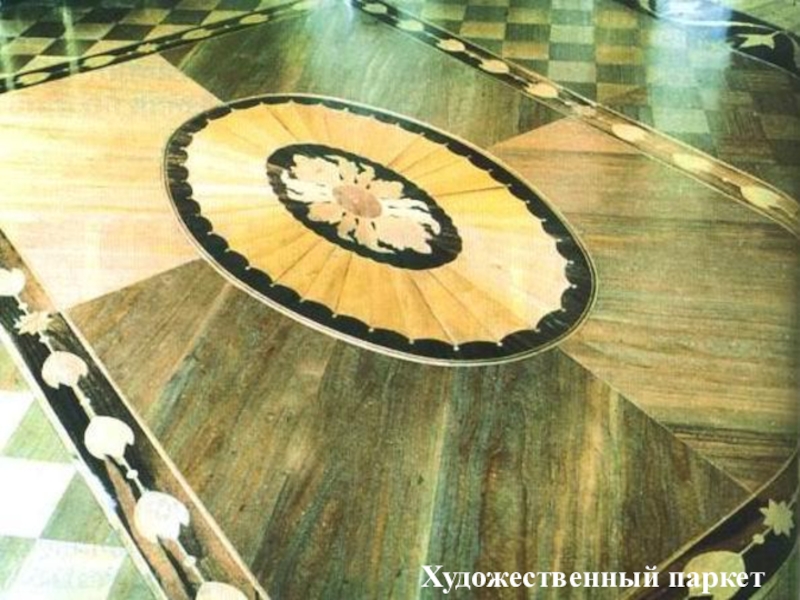

- 42. Художественный паркет

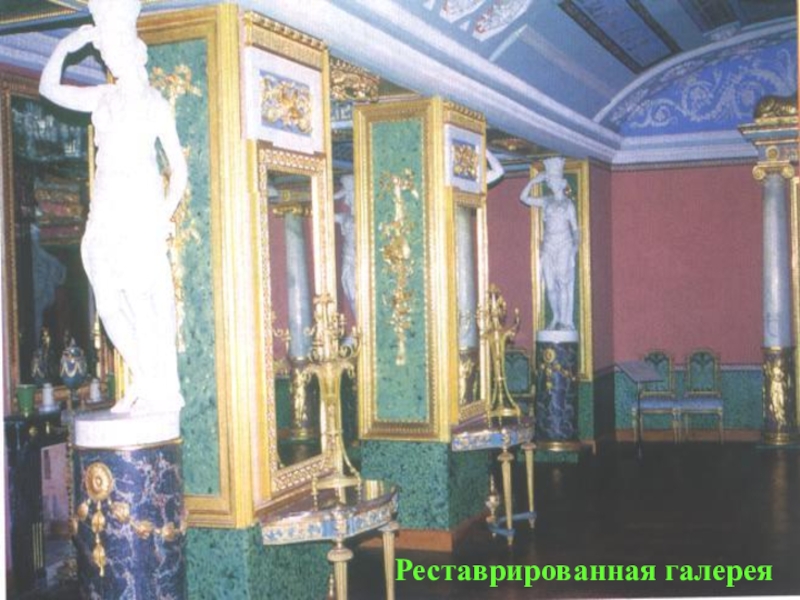

- 43. Реставрированная галерея
- 44. Вопросы для закрепления материала Назовите лесоматериал: l=4,5
- 45. Используя учебник описать процесс производства, свойства и
- 46. Урок окончен!
Раздел «Древесина»Тема: «Материалы и изделия из древесины. Защита древесины от гниения и возгорания»Липецкий строительный техникумЛипецк - 2003
Слайд 2Раздел «Древесина»
Тема: «Материалы и изделия из древесины.
Защита древесины от гниения и возгорания»

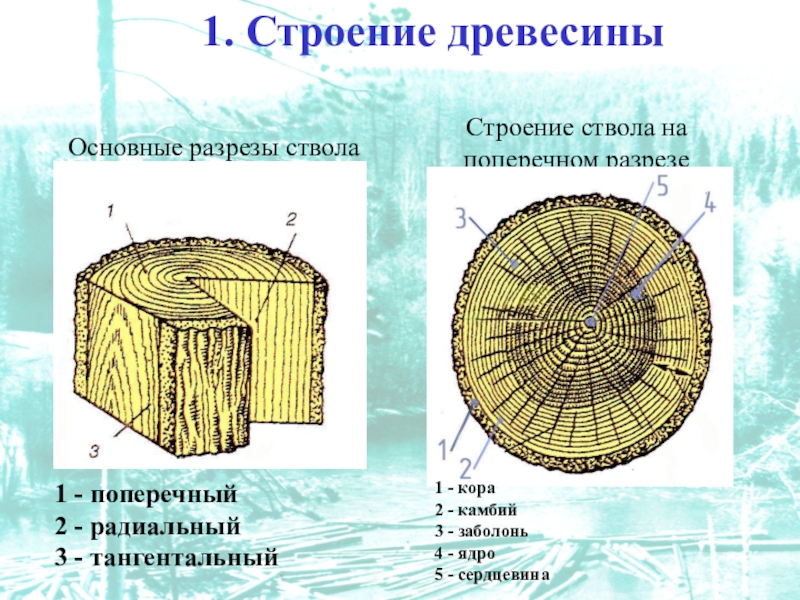

Слайд 31. Строение древесины
Основные разрезы ствола
Строение ствола на поперечном разрезе
1 - поперечный
2
- радиальный
3 - тангентальный
3 - тангентальный
1 - кора
2 - камбий
3 - заболонь
4 - ядро
5 - сердцевина

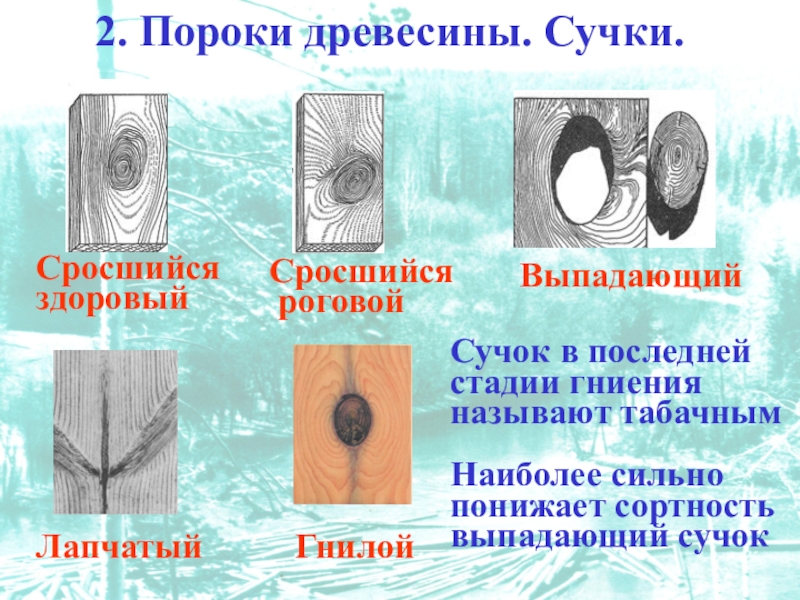

Слайд 52. Пороки древесины. Сучки.
Сросшийся
здоровый
Сросшийся
роговой
Выпадающий
Лапчатый
Гнилой
Сучок в последней
стадии гниения
называют табачным
Наиболее сильно
понижает
сортность
выпадающий сучок
выпадающий сучок

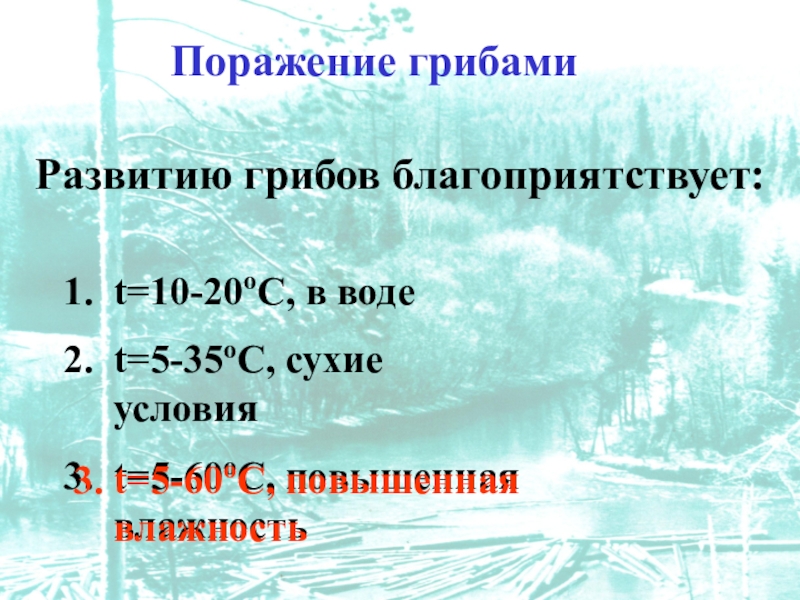

Слайд 7 Поражение грибами
Развитию грибов благоприятствует:
t=10-20оС, в воде
t=5-35оС, сухие
условия
t=5-60оС, повышенная влажность
t=5-60оС, повышенная влажность
3. t=5-60оС, повышенная влажность

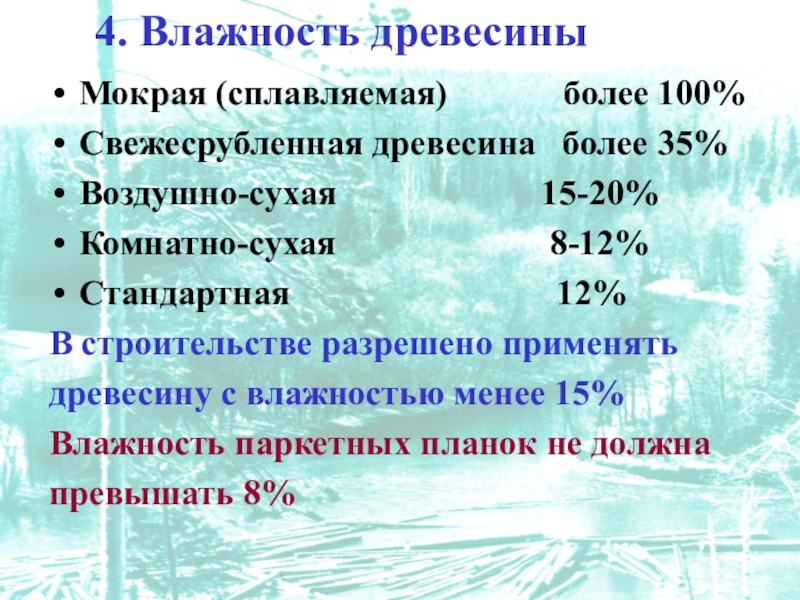

Слайд 84. Влажность древесины
Мокрая (сплавляемая) более
100%
Свежесрубленная древесина более 35%
Воздушно-сухая 15-20%
Комнатно-сухая 8-12%
Стандартная 12%
В строительстве разрешено применять
древесину с влажностью менее 15%
Влажность паркетных планок не должна
превышать 8%
Свежесрубленная древесина более 35%
Воздушно-сухая 15-20%
Комнатно-сухая 8-12%
Стандартная 12%
В строительстве разрешено применять
древесину с влажностью менее 15%
Влажность паркетных планок не должна
превышать 8%
Слайд 9увеличивается
уменьшается
не изменяется
5. Выбрать правильный ответ .
С повышением влажности теплопроводимость древесины:
С повышением
влажности прочность древесины:
увеличивается
уменьшается
не изменяется
2. уменьшается
1. увеличивается

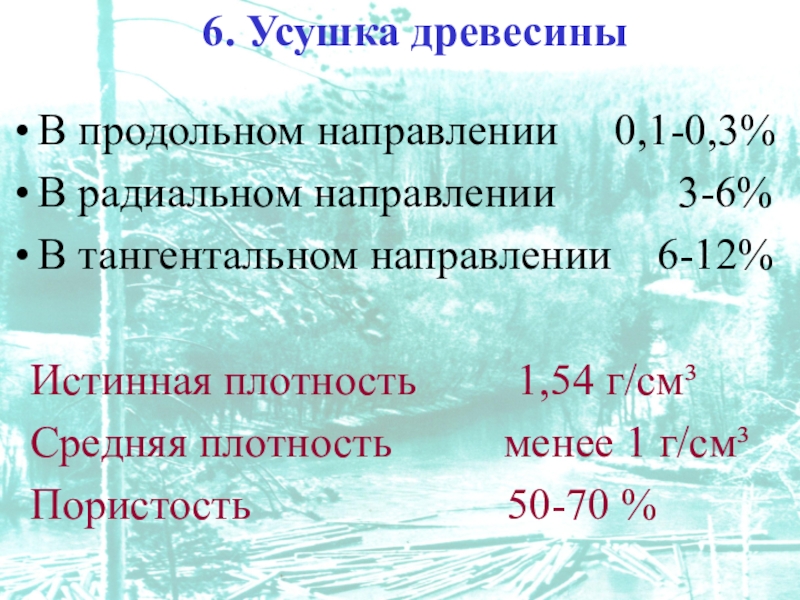

Слайд 106. Усушка древесины
В продольном направлении 0,1-0,3%
В радиальном направлении
3-6%
В тангентальном направлении 6-12%
Истинная плотность 1,54 г/см³
Средняя плотность менее 1 г/см³
Пористость 50-70 %
В тангентальном направлении 6-12%
Истинная плотность 1,54 г/см³
Средняя плотность менее 1 г/см³
Пористость 50-70 %

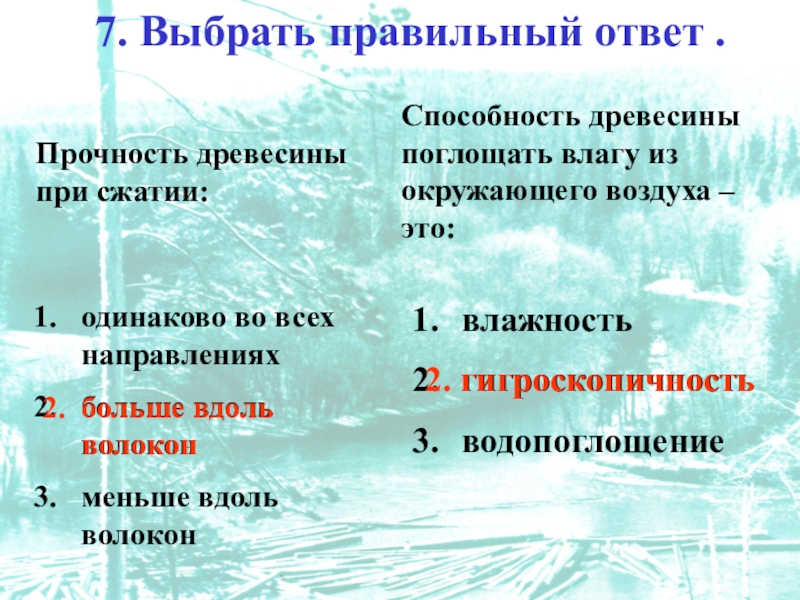

Слайд 117. Выбрать правильный ответ .
Прочность древесины при сжатии:
Способность древесины поглощать влагу
из окружающего воздуха – это:
одинаково во всех направлениях
больше вдоль волокон
меньше вдоль волокон
влажность
гигроскопичность
водопоглощение
2. больше вдоль волокон
2. гигроскопичность

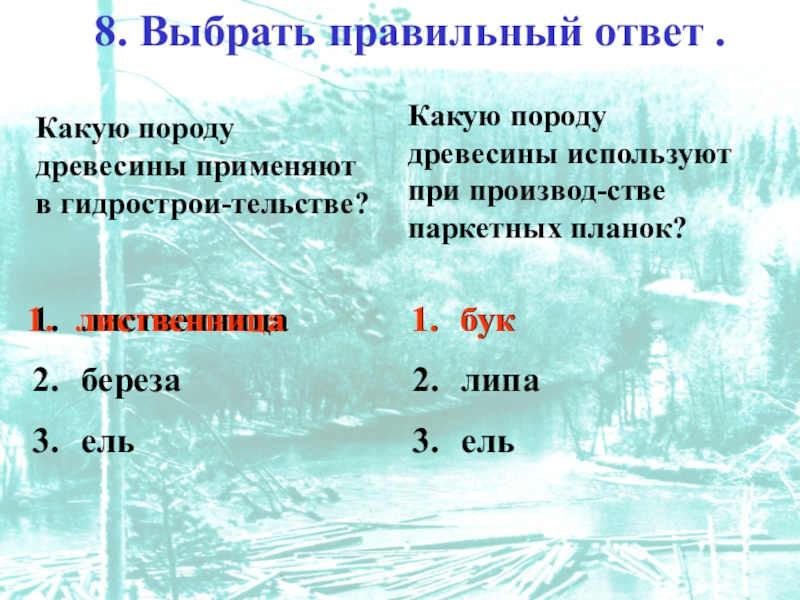

Слайд 128. Выбрать правильный ответ .
Какую породу древесины применяют в гидрострои-тельстве?
Какую породу
древесины используют при производ-стве паркетных планок?
лиственница
береза
ель
бук
липа
ель
лиственница
бук

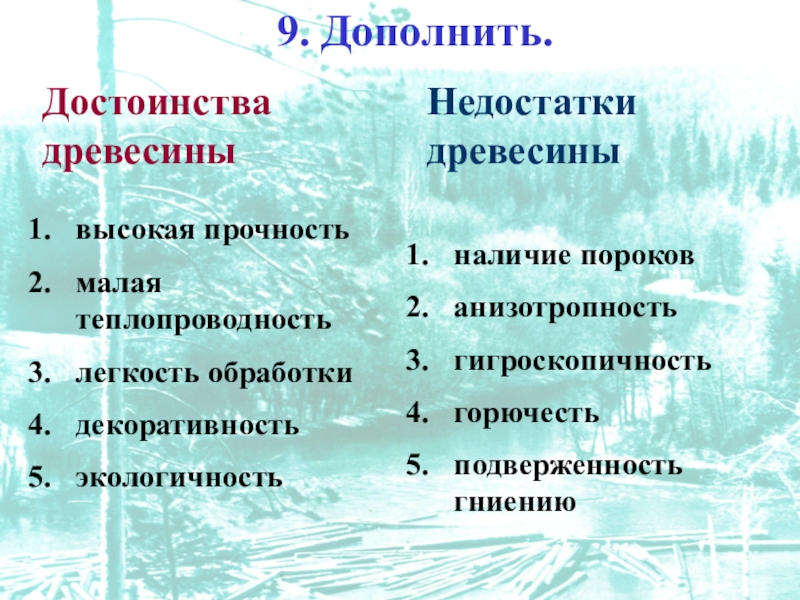

Слайд 139. Дополнить.
Достоинства древесины
Недостатки древесины
высокая прочность
малая теплопроводность
легкость обработки
декоративность
экологичность
наличие пороков
анизотропность
гигроскопичность
горючесть
подверженность гниению

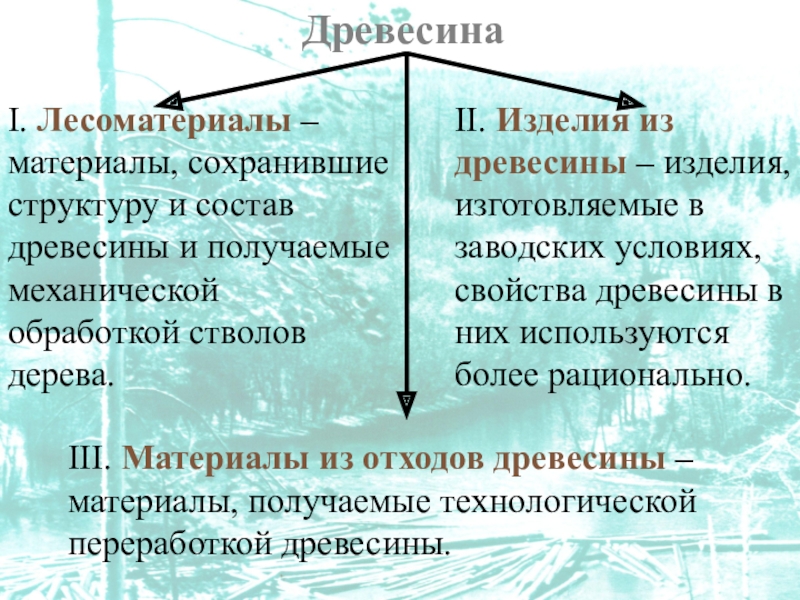

Слайд 17Древесина
I. Лесоматериалы – материалы, сохранившие структуру и состав древесины и получаемые
механической обработкой стволов дерева.
II. Изделия из древесины – изделия, изготовляемые в заводских условиях, свойства древесины в них используются более рационально.
III. Материалы из отходов древесины – материалы, получаемые технологической переработкой древесины.

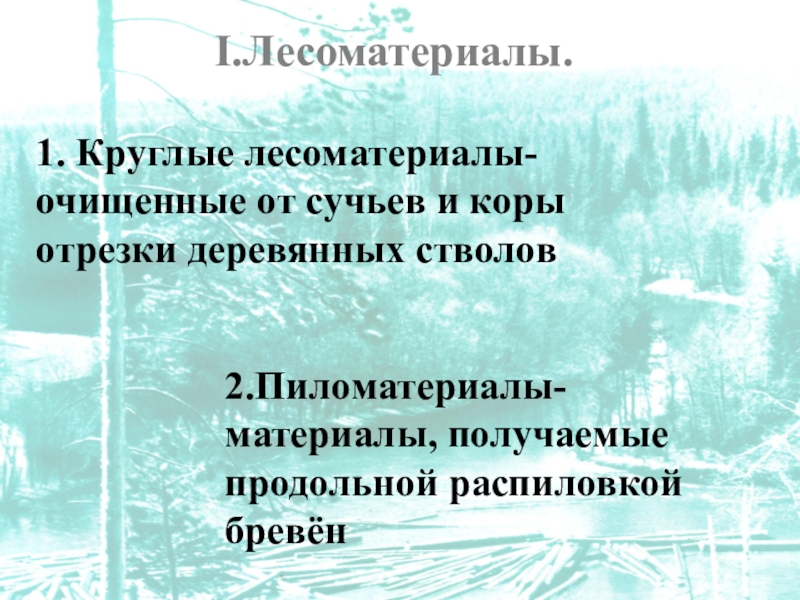

Слайд 18I.Лесоматериалы.

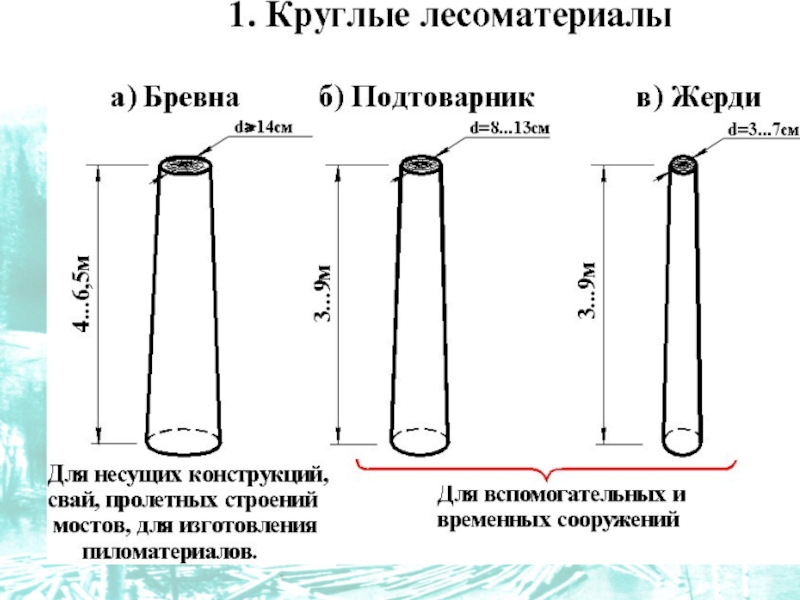

1. Круглые лесоматериалы-очищенные от сучьев и коры отрезки деревянных стволов

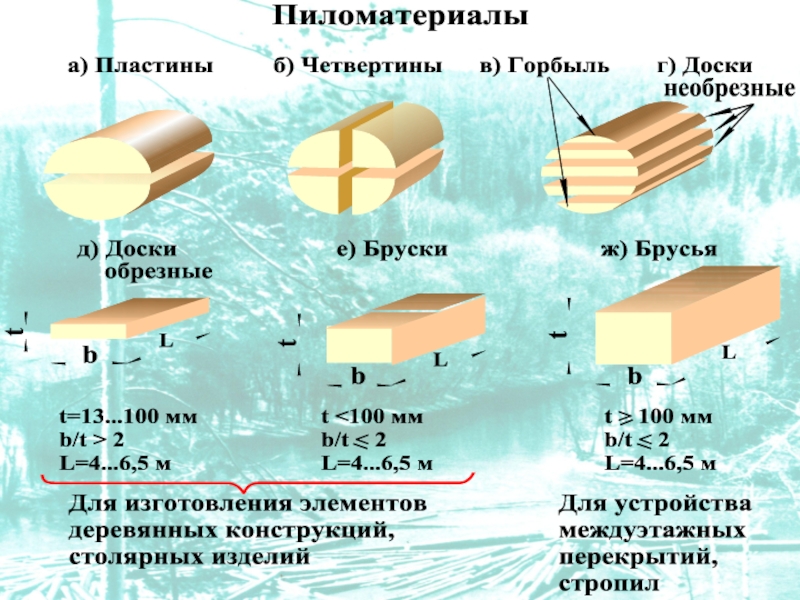

2.Пиломатериалы-
материалы, получаемые продольной распиловкой бревён

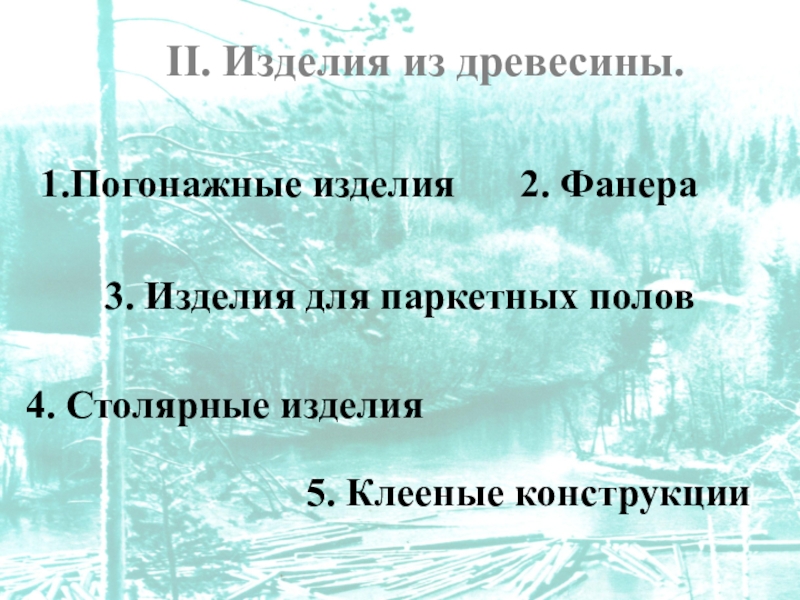

Слайд 24II. Изделия из древесины.
1.Погонажные изделия
2. Фанера
3. Изделия для паркетных полов
4. Столярные
изделия
5. Клееные конструкции

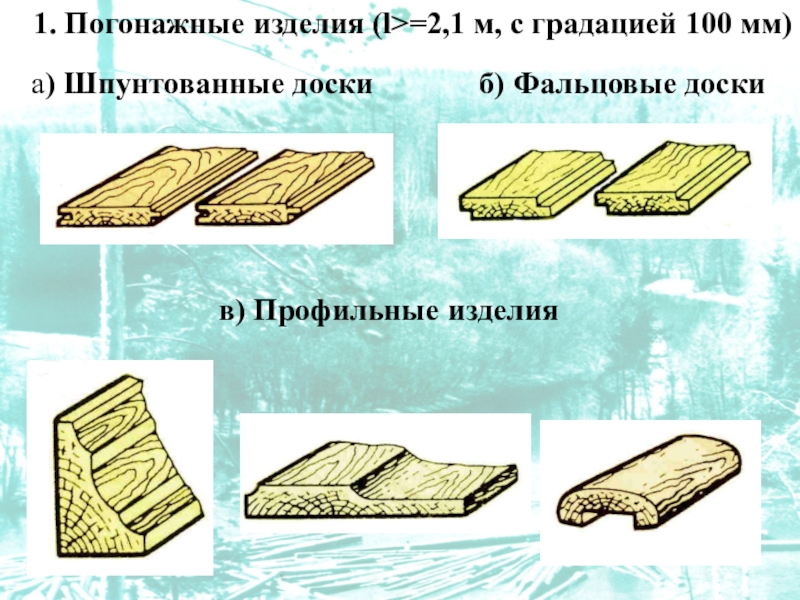

Слайд 251. Погонажные изделия (l>=2,1 м, с градацией 100 мм)
а) Шпунтованные доски
б) Фальцовые доски
в) Профильные изделия
Слайд 262. Фанера-многослойный листовой материал, состоящий и 3;5 и более
склеенных листов шпона
Схема получения шпона
Схема изготовления фанеры
Размеры листов фанеры: t = 3…19мм b(l)= 725…2240 мм
Применение:
-обшивка стен
-устройство перегородок
-опалубка при производстве бетонных
работ
Слайд 283. Изделия для паркетных полов.
б) Паркетные доски
Размеры: l=1,2…3м
B=250мм
t=25мм
T*=4..10мм
в) Наборный паркет
Размеры:
400x400мм
600x600мм
t=8,12мм

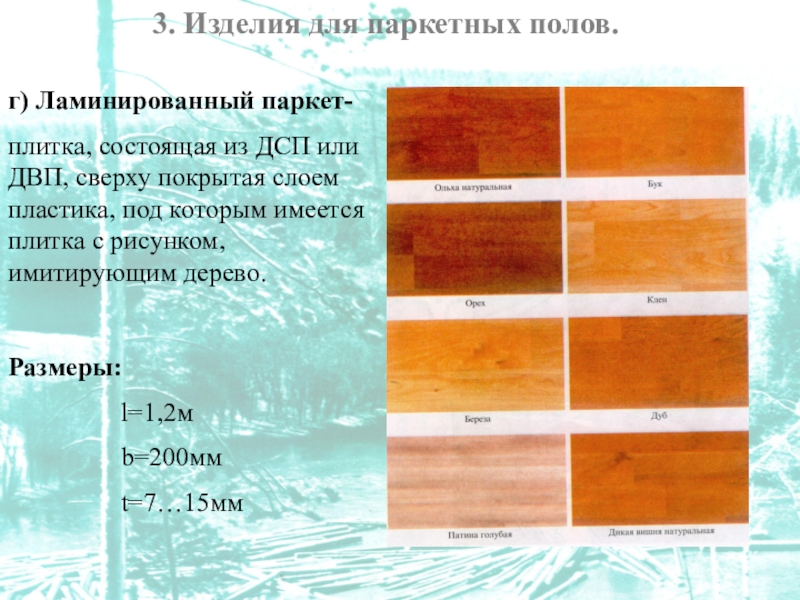

Слайд 293. Изделия для паркетных полов.
г) Ламинированный паркет-
плитка, состоящая из ДСП или
ДВП, сверху покрытая слоем пластика, под которым имеется плитка с рисунком, имитирующим дерево.
Размеры:
l=1,2м
b=200мм
t=7…15мм

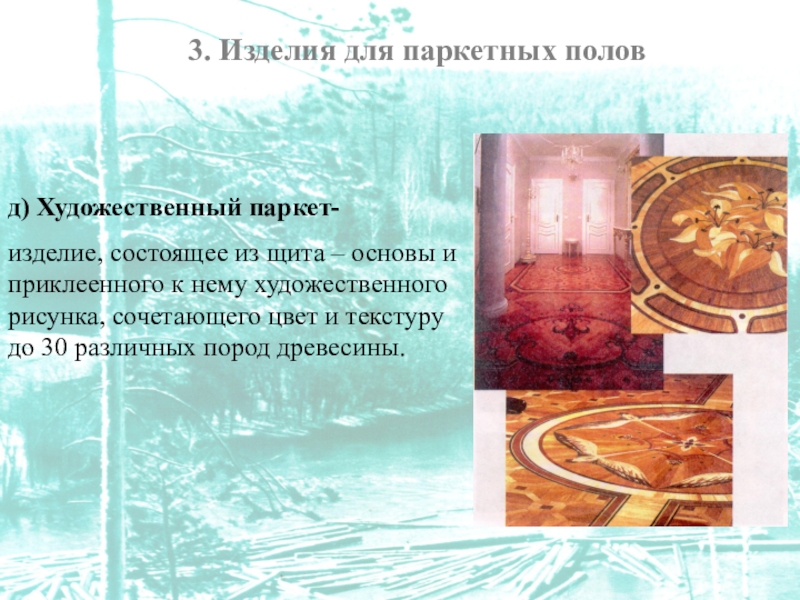

Слайд 303. Изделия для паркетных полов
д) Художественный паркет-
изделие, состоящее из щита –
основы и приклеенного к нему художественного рисунка, сочетающего цвет и текстуру до 30 различных пород древесины.

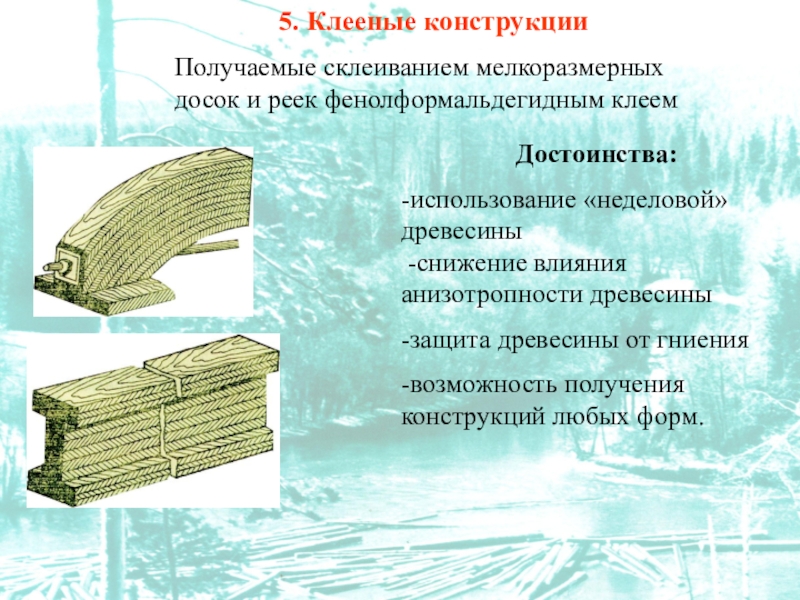

Слайд 33 5. Клееные конструкции
Получаемые склеиванием мелкоразмерных досок и реек фенолформальдегидным клеем
Достоинства:
-использование «неделовой» древесины
-снижение влияния анизотропности древесины
-защита древесины от гниения
-возможность получения конструкций любых форм.

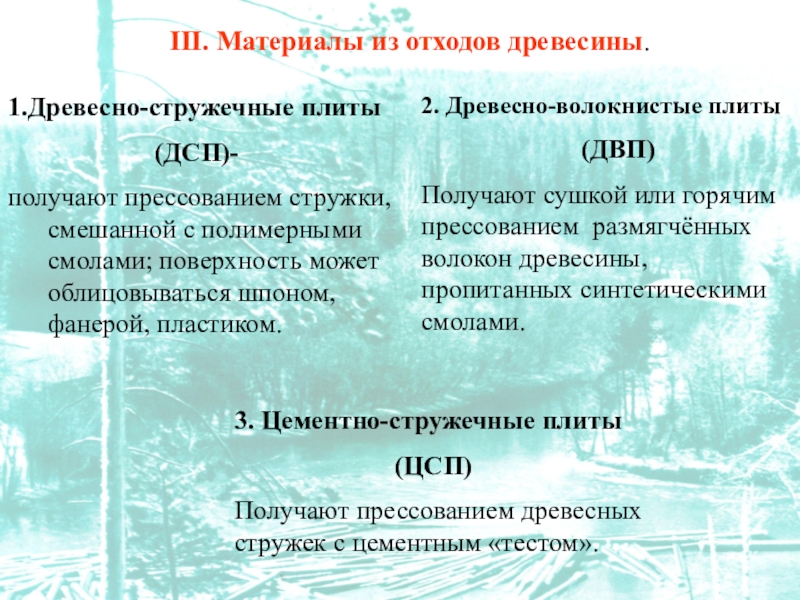

Слайд 34III. Материалы из отходов древесины.
1.Древесно-стружечные плиты
(ДСП)-
получают прессованием стружки, смешанной с полимерными смолами; поверхность может облицовываться шпоном, фанерой, пластиком.
получают прессованием стружки, смешанной с полимерными смолами; поверхность может облицовываться шпоном, фанерой, пластиком.
2. Древесно-волокнистые плиты
(ДВП)
Получают сушкой или горячим прессованием размягчённых волокон древесины, пропитанных синтетическими смолами.
3. Цементно-стружечные плиты
(ЦСП)
Получают прессованием древесных стружек с цементным «тестом».

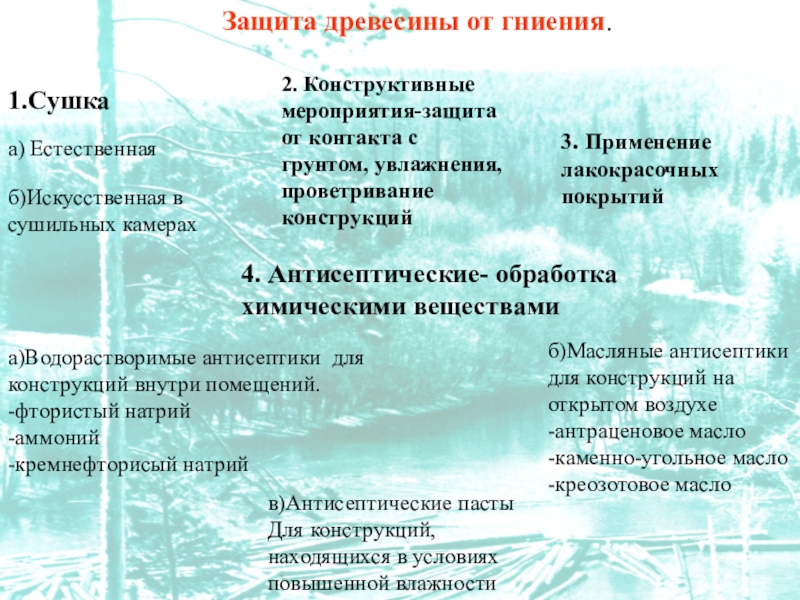

Слайд 38Защита древесины от гниения.
1.Сушка
а) Естественная
2. Конструктивные мероприятия-защита от контакта
с грунтом, увлажнения, проветривание конструкций
б)Искусственная в сушильных камерах
3. Применение лакокрасочных покрытий
4. Антисептические- обработка химическими веществами
а)Водорастворимые антисептики для конструкций внутри помещений.
-фтористый натрий
-аммоний
-кремнефторисый натрий
б)Масляные антисептики для конструкций на открытом воздухе
-антраценовое масло
-каменно-угольное масло
-креозотовое масло
в)Антисептические пасты
Для конструкций, находящихся в условиях повышенной влажности

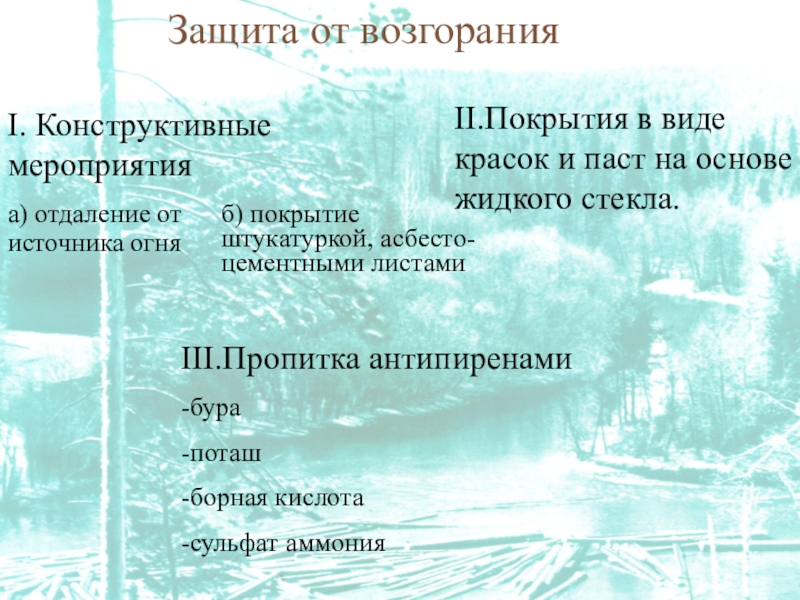

Слайд 39Защита от возгорания
I. Конструктивные
мероприятия
II.Покрытия в виде красок и паст на основе жидкого стекла.
III.Пропитка антипиренами
-бура
-поташ
-борная кислота
-сульфат аммония
а) отдаление от источника огня
б) покрытие штукатуркой, асбесто- цементными листами

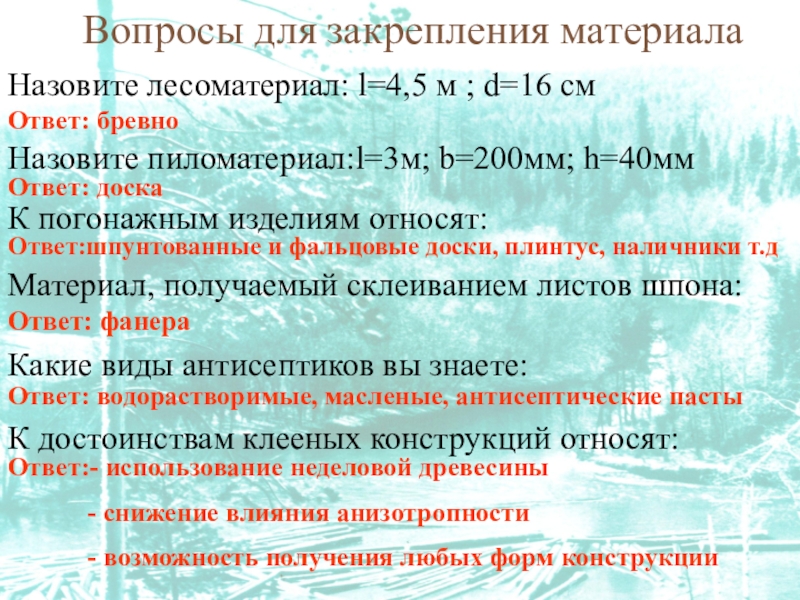

Слайд 44Вопросы для закрепления материала
Назовите лесоматериал: l=4,5 м ; d=16 см
Ответ:
бревно
Назовите пиломатериал:l=3м; b=200мм; h=40мм
Ответ: доска
К погонажным изделиям относят:
Ответ:шпунтованные и фальцовые доски, плинтус, наличники т.д
Материал, получаемый склеиванием листов шпона:
Ответ: фанера
Какие виды антисептиков вы знаете:
Ответ: водорастворимые, масленые, антисептические пасты
К достоинствам клееных конструкций относят:
Ответ:- использование неделовой древесины
- снижение влияния анизотропности
- возможность получения любых форм конструкции

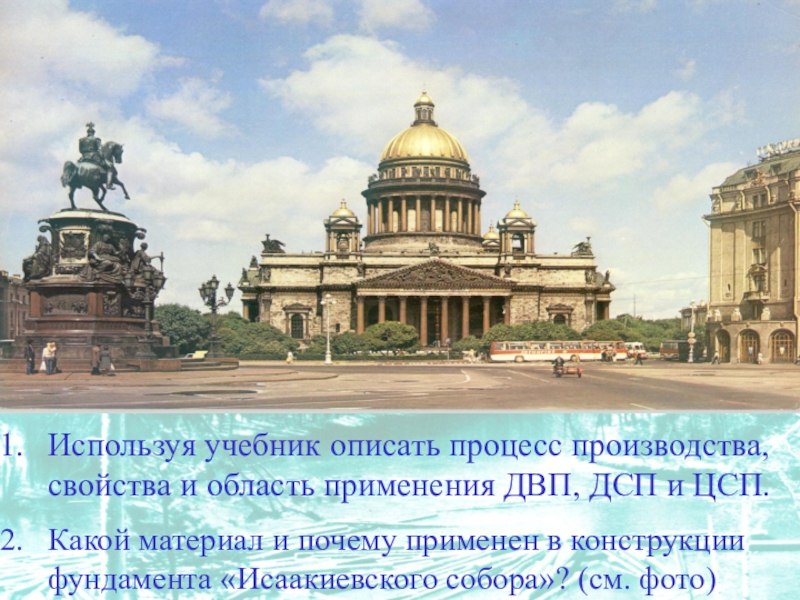

Слайд 45Используя учебник описать процесс производства, свойства и область применения ДВП, ДСП
и ЦСП.
Какой материал и почему применен в конструкции фундамента «Исаакиевского собора»? (см. фото)
Какой материал и почему применен в конструкции фундамента «Исаакиевского собора»? (см. фото)
