Презентация, доклад Лабораторная работа Электроизмерительные приборы и измерения

Радиковна

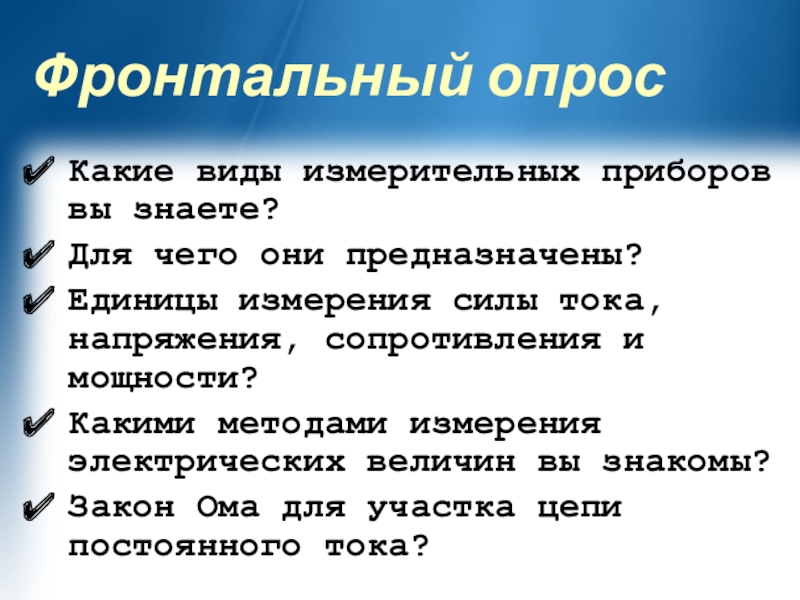

измерения силы тока, напряжения, сопротивления и мощности?
Какими методами измерения электрических величин вы знакомы?
Закон Ома для участка цепи постоянного тока?

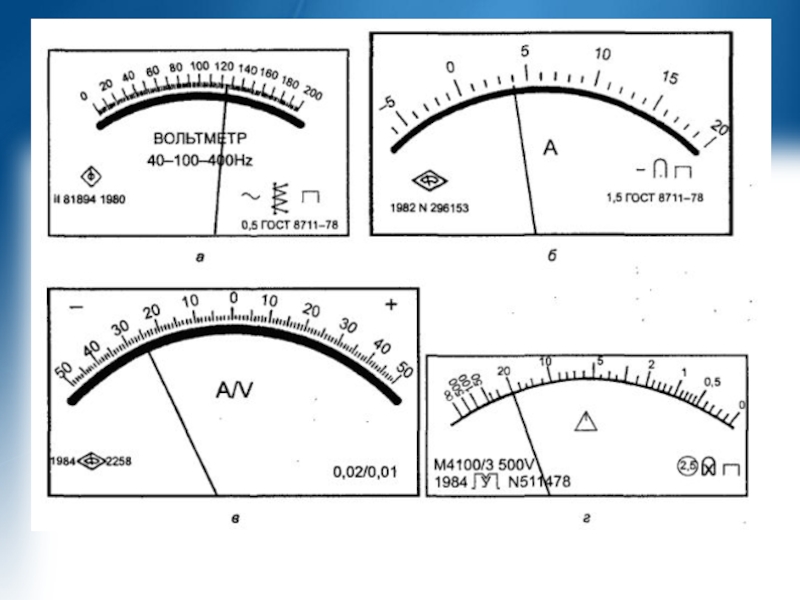

о пределе измерения и цене деления, абсолютной и относительной погрешности, условиях эксплуатации и других характеристиках стрелочных электроизмерительных приборов;

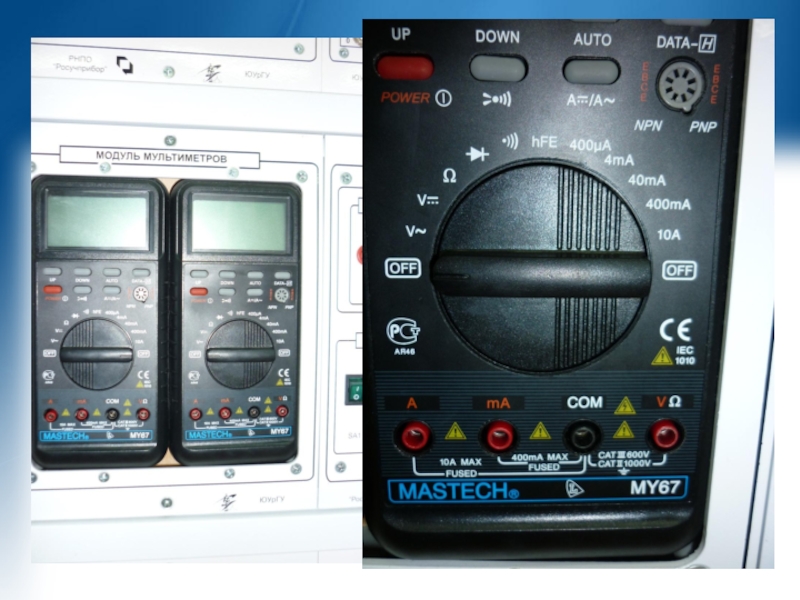

получение навыков работы с цифровыми измерительными приборами.

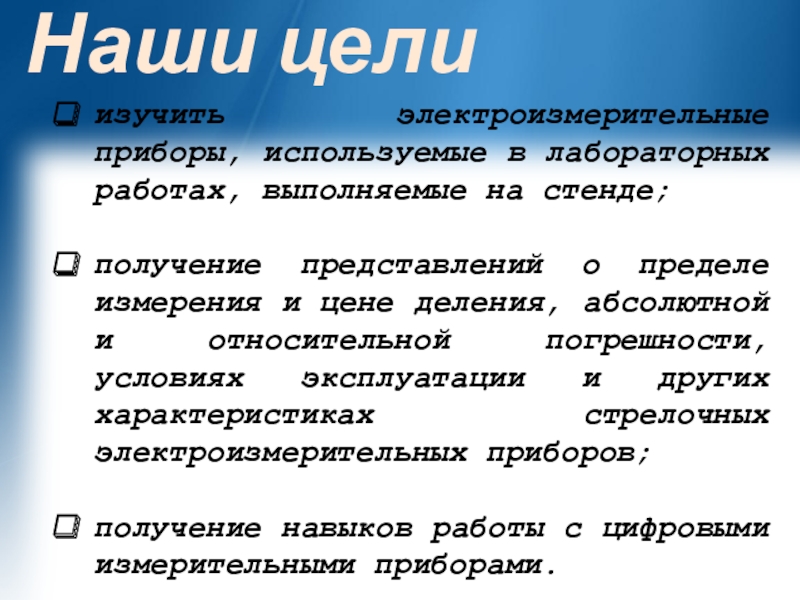

Наши цели

измерено данным прибором.

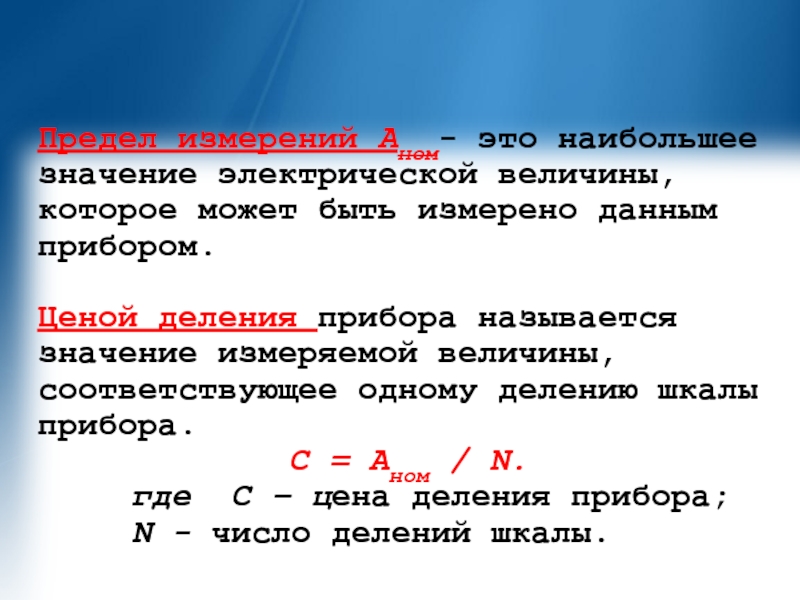

Ценой деления прибора называется значение измеряемой величины, соответствующее одному делению шкалы прибора.
C = Аном / N.
где С – цена деления прибора;
N - число делений шкалы.

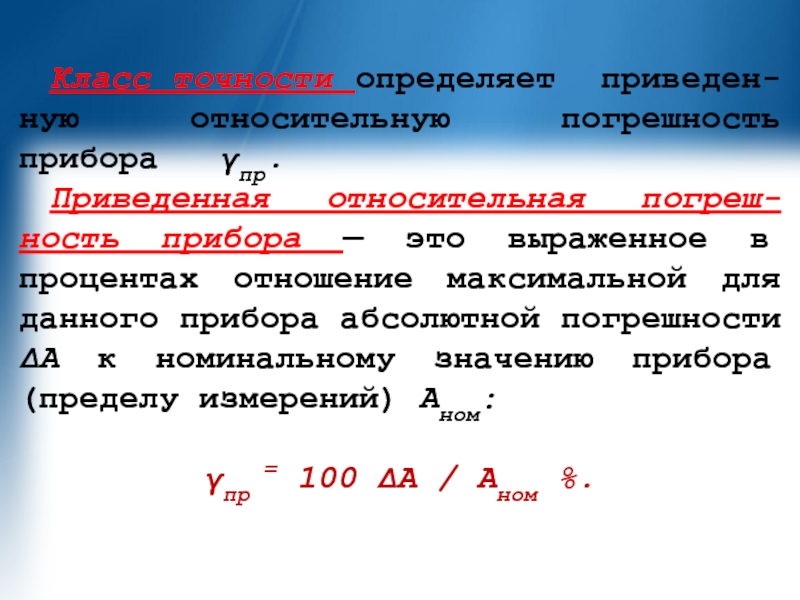

γпр.
Приведенная относительная погреш-ность прибора — это выраженное в процентах отношение максимальной для данного прибора абсолютной погрешности ΔА к номинальному значению прибора (пределу измерений) Аном:

γпр = 100 ΔА / Аном %.

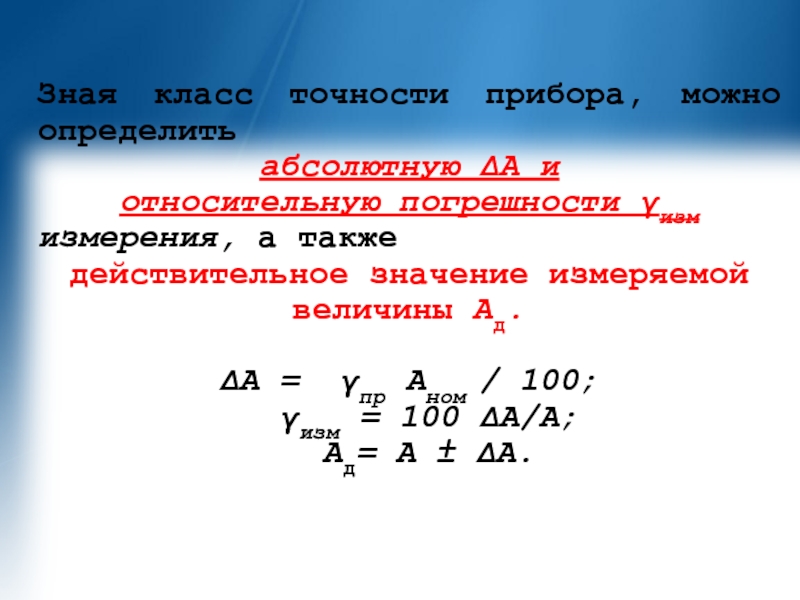

γизм
измерения, а также
действительное значение измеряемой величины Ад.

ΔА = γпр Аном / 100;
γизм = 100 ΔА/А;
Ад= А ± ΔА.

введены?

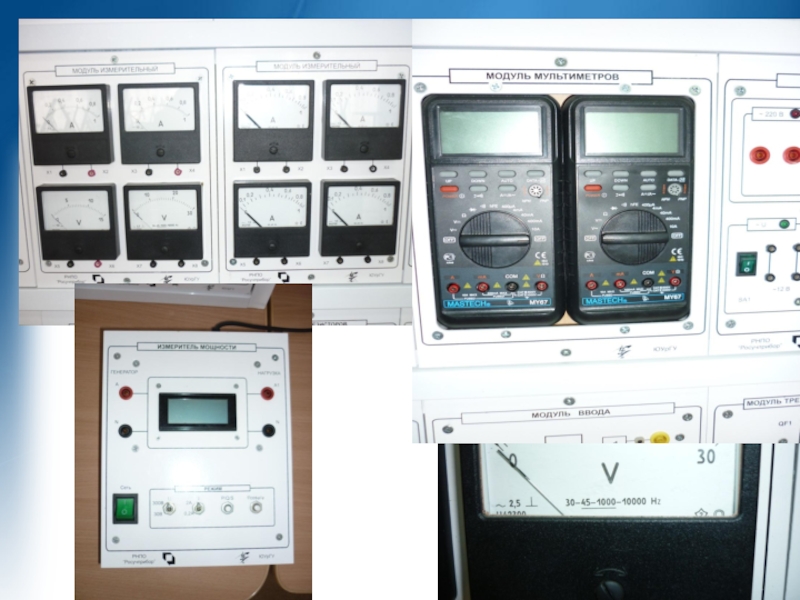

С каким новым электроизмерительным прибором вы познакомились?
Перечислите основные характеристики измерительных приборов.

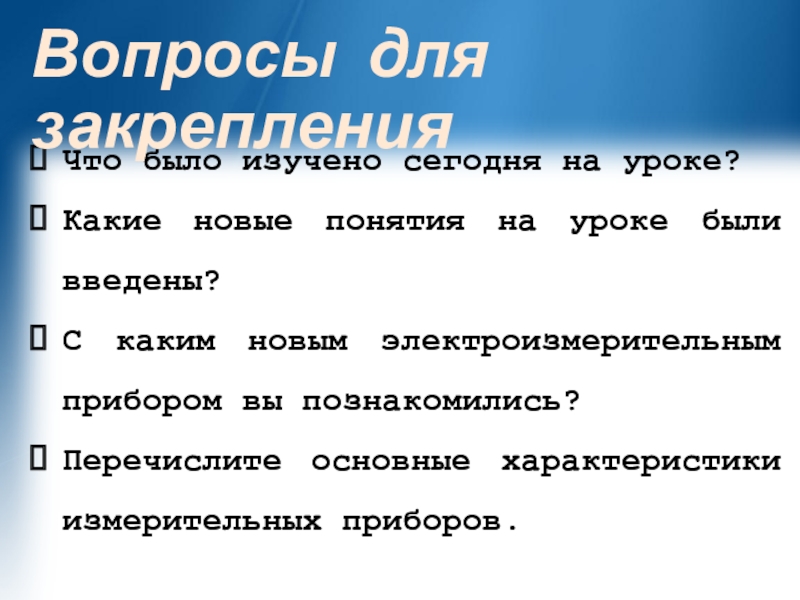

Вопросы для закрепления

в глубокое ущелье в горах, не узнаешь толщины земли. Не услышав заветов предков, не узнаешь величия учёности” “В учении нельзя останавливаться”.
