Презентация, доклад Классификация электростанций и подстанций
Содержание
- 1. Презентация Классификация электростанций и подстанций
- 2. Электростанция –вырабатывающая электрическую энергию установка, состоящая из
- 3. В зависимости от своего предназначения, различаютсиловые сварочные осветительныезарядные электростанции.
- 4. Подстанция электроустановка, служащая для преобразования и распределения электроэнергии
- 5. В зависимости от потребляемой мощности и удаленности
- 6. Узловой распределительной подстанцией (УРП) называется центральная подстанция на
- 7. Главной понизительной подстанцией (ГПП)называется подстанция на напряжение
- 8. Подстанцией глубокого ввода (ПГВ) называется подстанция на напряжение
- 9. Трансформаторным пунктом (ТП) называется подстанция с первичным напряжением

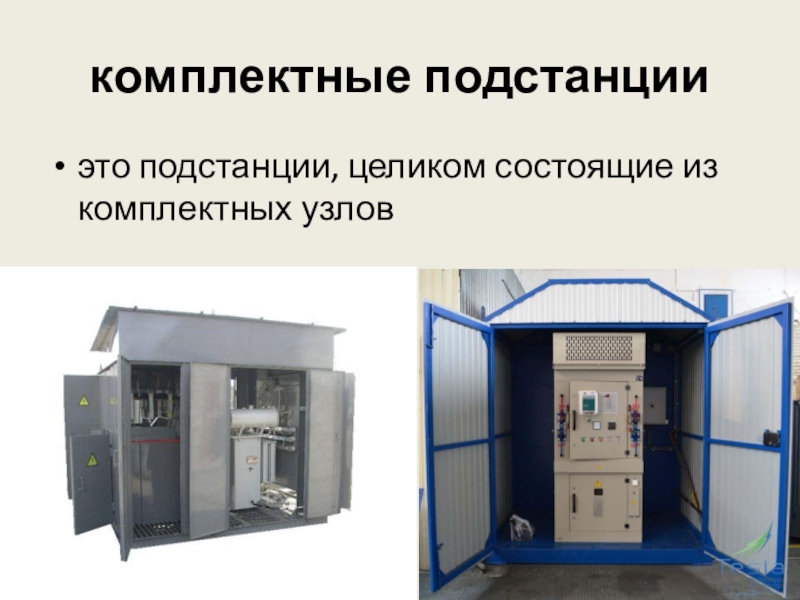

- 10. комплектные подстанции это подстанции, целиком состоящие из комплектных узлов
- 11. районные подстанции Подстанции энергосистемы, предназначенные для электроснабжения
- 12. Подстанции с трансформаторами, преобразующие электрическую энергию только
- 13. распределительное устройство (РУ) электроустановка для приема и распределения
- 14. На ПС применяются открытые (ОРУ), закрытые (ЗРУ) или комплектные (КРУ) распределительные устройства.
- 15. ПС и РУ являются составной частью электроустановок,

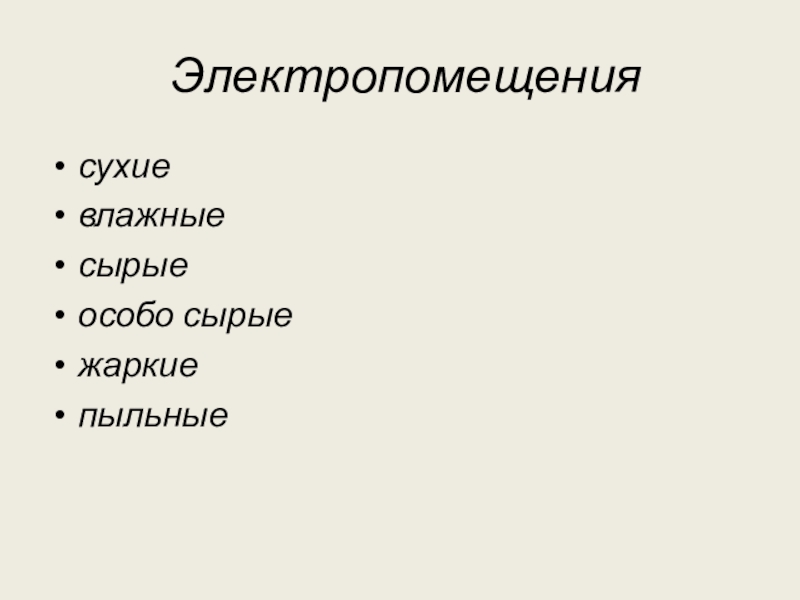

- 16. Электропомещениясухиевлажныесырыеособо сырыежаркиепыльные
- 17. В отношении опасности поражения людей электрическим
Электростанция –вырабатывающая электрическую энергию установка, состоящая из одного или нескольких генераторов переменного тока, двигателя, посредством которого генератор приводится в действие, а также блока управления и другого вспомогательного оборудования (системы охлаждения, шумозащитных и антикоррозийных кожухов и т.д.).
Слайд 2Электростанция –
вырабатывающая электрическую энергию установка, состоящая из одного или нескольких генераторов
переменного тока, двигателя, посредством которого генератор приводится в действие, а также блока управления и другого вспомогательного оборудования (системы охлаждения, шумозащитных и антикоррозийных кожухов и т.д.).
Слайд 3В зависимости от своего предназначения, различают
силовые
сварочные
осветительные
зарядные электростанции.
Слайд 4Подстанция
электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов,
распределительных устройств, устройств управления, защиты и измерения.

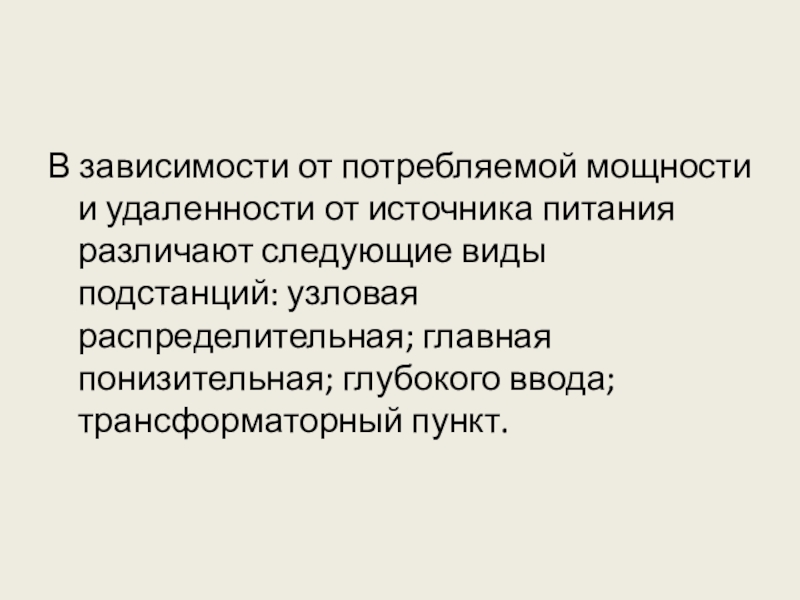

Слайд 5В зависимости от потребляемой мощности и удаленности от источника питания различают
следующие виды подстанций: узловая распределительная; главная понизительная; глубокого ввода; трансформаторный пункт.
Слайд 6Узловой распределительной подстанцией (УРП)
называется центральная подстанция на напряжение 110... 220 кВ,
получающая электроэнергию от энергосистемы и распределяющая ее (без трансформации или с частичной трансформацией) по подстанциям глубокого ввода напряжением 35...220 кВ на территории предприятия.
Слайд 7Главной понизительной подстанцией (ГПП)
называется подстанция на напряжение 35...220 кВ, получающая питание
непосредственно от районной энергосистемы и распределяющая электроэнергию при более низком напряжении по всему предприятию.

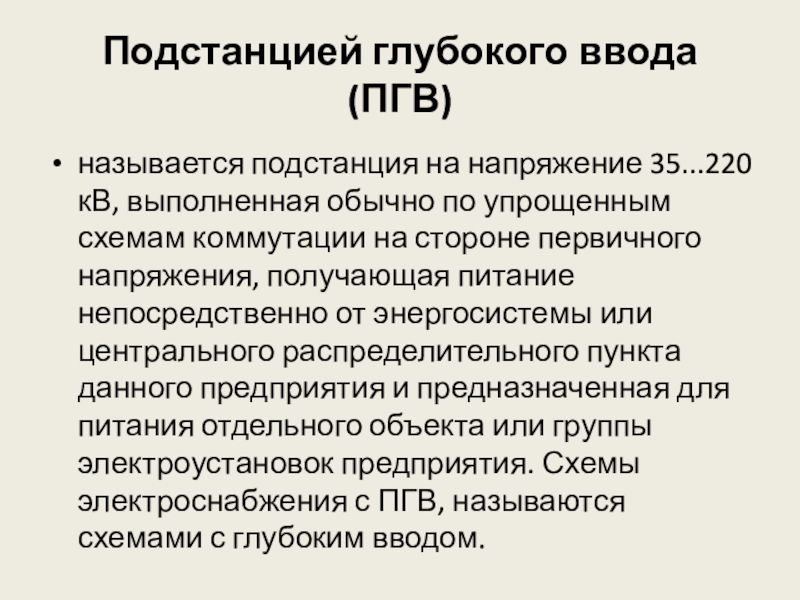

Слайд 8Подстанцией глубокого ввода (ПГВ)
называется подстанция на напряжение 35...220 кВ, выполненная обычно
по упрощенным схемам коммутации на стороне первичного напряжения, получающая питание непосредственно от энергосистемы или центрального распределительного пункта данного предприятия и предназначенная для питания отдельного объекта или группы электроустановок предприятия. Схемы электроснабжения с ПГВ, называются схемами с глубоким вводом.

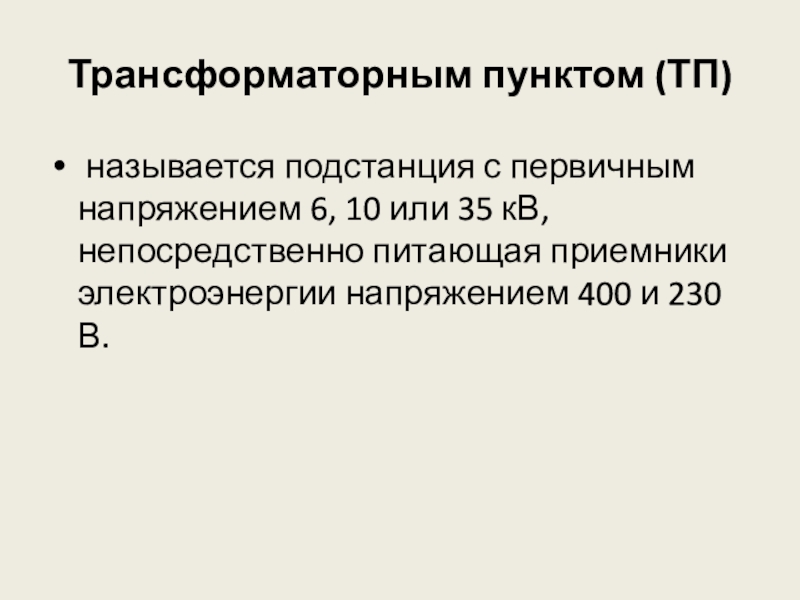

Слайд 9Трансформаторным пунктом (ТП)
называется подстанция с первичным напряжением 6, 10 или 35
кВ, непосредственно питающая приемники электроэнергии напряжением 400 и 230 В.
Слайд 11районные подстанции
Подстанции энергосистемы, предназначенные для электроснабжения районов, в которых находятся
промышленные предприятия, городские, сельскохозяйственные и другие потребители электроэнергии
Слайд 12Подстанции с трансформаторами, преобразующие электрическую энергию только по напряжению, называются трансформаторными; а преобразующие
электроэнергию по напряжению и другим параметрам (изменение частоты, выпрямление тока), — преобразовательными.
Слайд 13распределительное устройство (РУ)
электроустановка для приема и распределения электрической энергии на одном
напряжении, содержащая коммутационные аппараты и соединяющие их сборные шины (секции шин), устройства управления и защиты

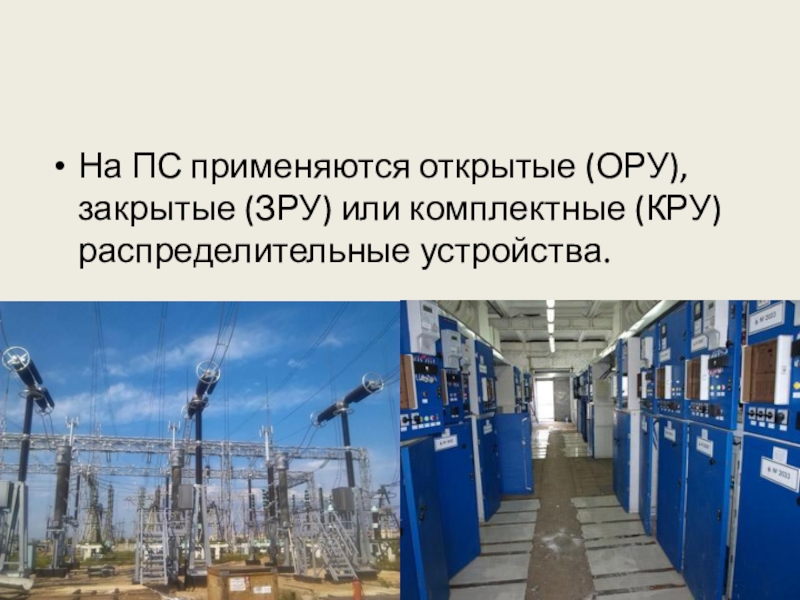

Слайд 14На ПС применяются открытые (ОРУ), закрытые (ЗРУ) или комплектные (КРУ) распределительные
устройства.
Слайд 15ПС и РУ являются составной частью электроустановок, которые различаются:
по назначению — генерирующие,
преобразовательно-распределительные и потребительские.
по роду тока — постоянного или переменного тока;
по напряжению — до 1000 В или выше 1000 В.
по способу присоединения к электросети - тупиковые (блочные), ответвительные (блочные), проходные (транзитные) и узловые.
По способу управления - только с телесигнализацией;
телеуправляемыми с телесигнализацией; с телесигнализацией и управлением с общеподстанционного пункта управления (ОПУ).
по роду тока — постоянного или переменного тока;
по напряжению — до 1000 В или выше 1000 В.
по способу присоединения к электросети - тупиковые (блочные), ответвительные (блочные), проходные (транзитные) и узловые.
По способу управления - только с телесигнализацией;
телеуправляемыми с телесигнализацией; с телесигнализацией и управлением с общеподстанционного пункта управления (ОПУ).
Слайд 17
В отношении опасности поражения людей электрическим током различаются:
помещения без повышенной опасности
помещения
с повышенной опасностью
особо опасные помещения
особо опасные помещения
