Презентация, доклад к уроку Задний мост МТЗ-80
Содержание
- 1. Презентация к уроку Задний мост МТЗ-80
- 2. Задний мостЧасть трансмиссии трактора передающий крутящий момент

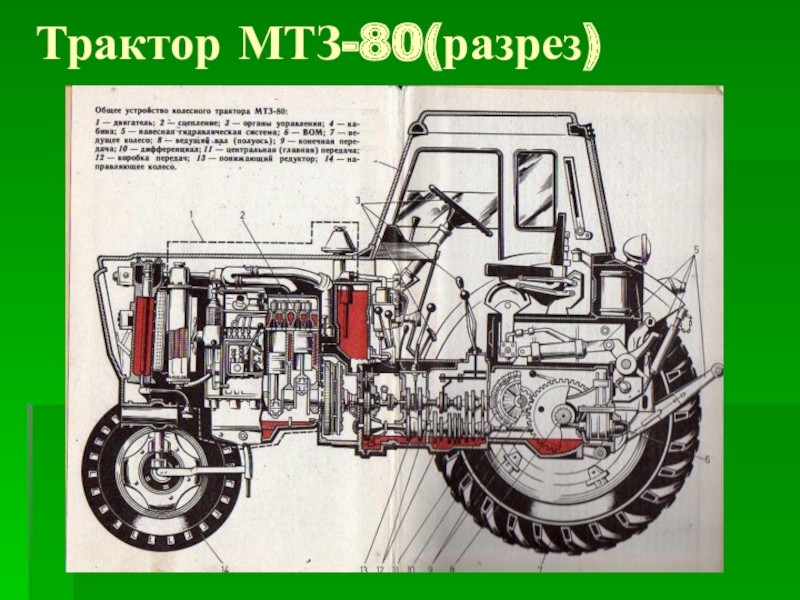

- 3. Трактор МТЗ-80(разрез)

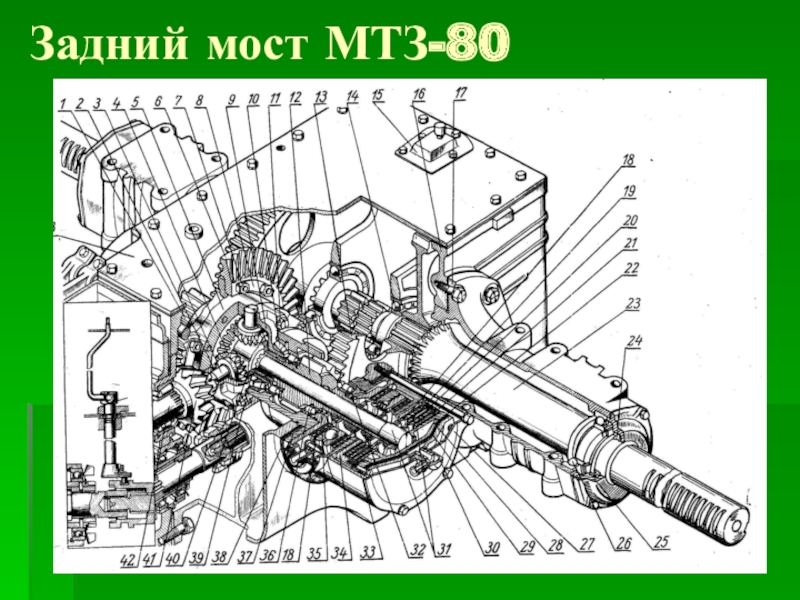

- 4. Задний мост МТЗ-80
- 5. Устройство заднего МОСТА1.Корпус моста2.Шестерни главной передачи3.Дифференциал4.Шестерни конечной передачи5.Полуось моста6.Рукав полуоси7.Остановочный тормоз8.блокировка дифференциала
- 6. Устройство дифференциала1.Корпус 2.шестерня полуоси дифференциала 3.крестовина 4.шестерни сателлиты 5.Ведомая шестерня главной передачи

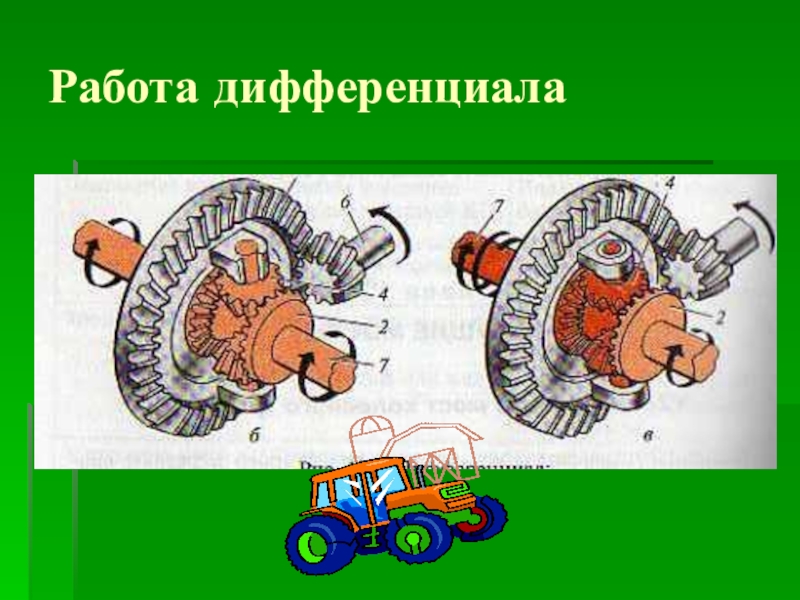

- 7. Работа дифференциала
- 8. Неисправности заднего мостаПодтекание масла: ослабло крепление составных
- 9. Техническое обслуживание-проверка трансмиссионной смазки в корпусе заднего
Задний мостЧасть трансмиссии трактора передающий крутящий момент от коробки передач на ходовую часть трактора. Предназначен для увеличения крутящего момента передаваемого двигателем, торможения трактора с целью остановки, обеспечения вращения ведущих колес с разной угловой скоростью во время
Слайд 1Задний мост МТЗ -80
Автор: Яковлев Виктор Иванович
учитель технологии,мастер производственного обучения

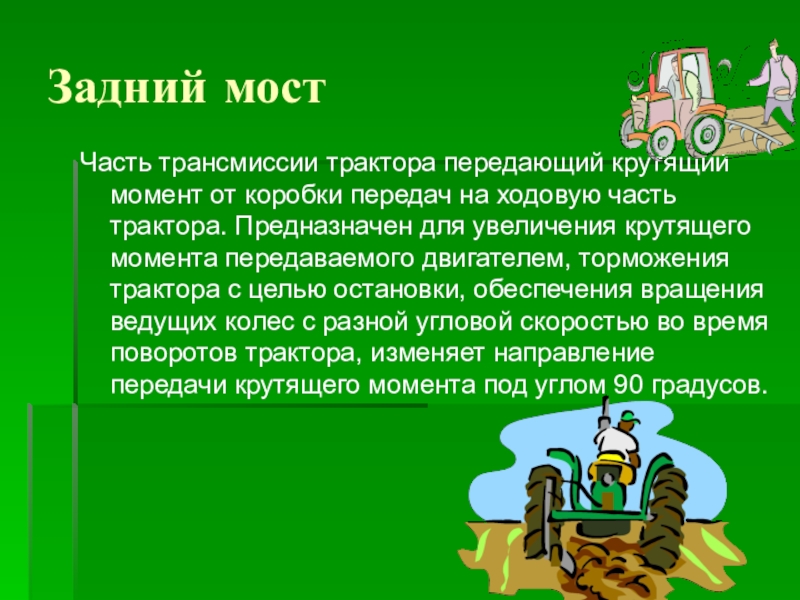

Слайд 2Задний мост
Часть трансмиссии трактора передающий крутящий момент от коробки передач на
ходовую часть трактора. Предназначен для увеличения крутящего момента передаваемого двигателем, торможения трактора с целью остановки, обеспечения вращения ведущих колес с разной угловой скоростью во время поворотов трактора, изменяет направление передачи крутящего момента под углом 90 градусов.

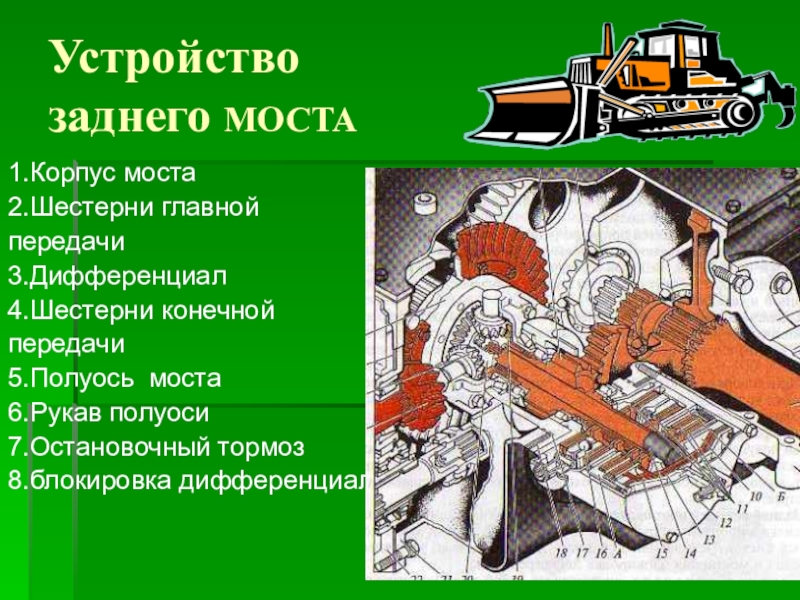

Слайд 5Устройство
заднего МОСТА
1.Корпус моста
2.Шестерни главной
передачи
3.Дифференциал
4.Шестерни конечной
передачи
5.Полуось моста
6.Рукав полуоси
7.Остановочный тормоз
8.блокировка
дифференциала

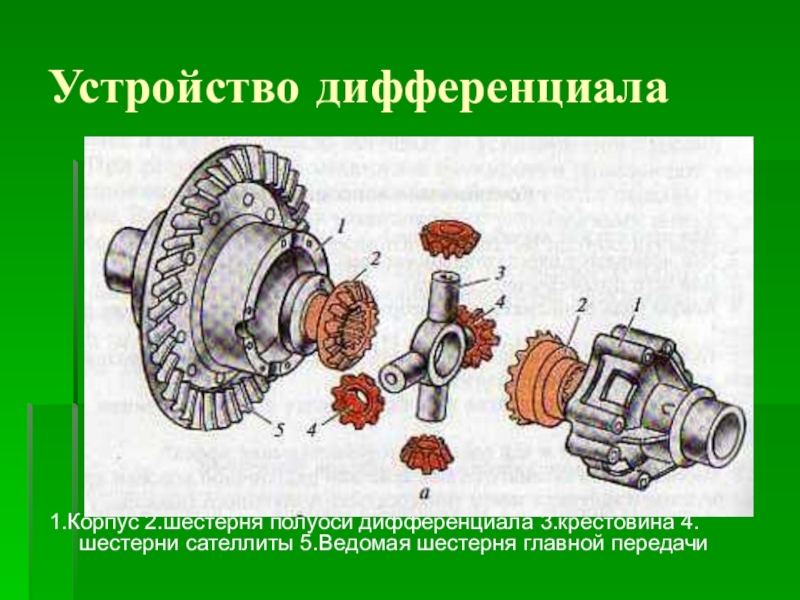

Слайд 6Устройство дифференциала
1.Корпус 2.шестерня полуоси дифференциала 3.крестовина 4.шестерни сателлиты 5.Ведомая шестерня главной
передачи

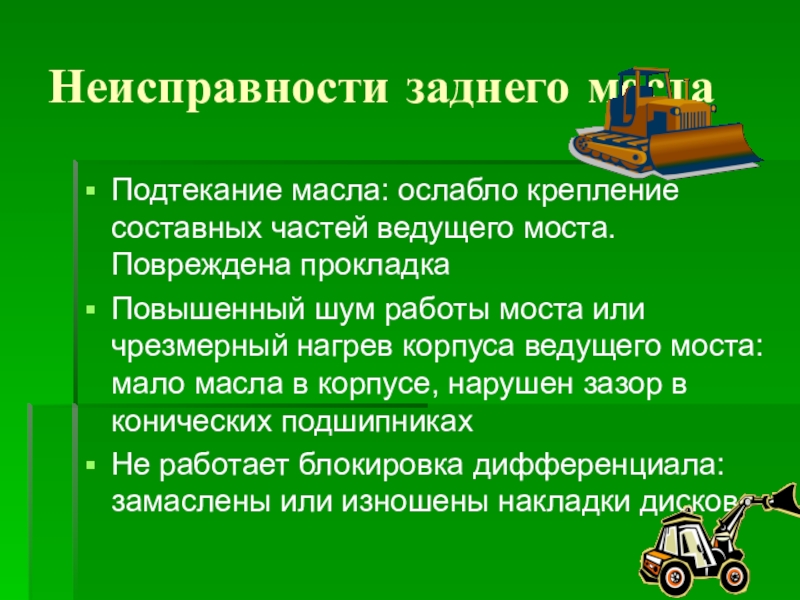

Слайд 8Неисправности заднего моста
Подтекание масла: ослабло крепление составных частей ведущего моста. Повреждена
прокладка
Повышенный шум работы моста или чрезмерный нагрев корпуса ведущего моста: мало масла в корпусе, нарушен зазор в конических подшипниках
Не работает блокировка дифференциала: замаслены или изношены накладки дисков
Повышенный шум работы моста или чрезмерный нагрев корпуса ведущего моста: мало масла в корпусе, нарушен зазор в конических подшипниках
Не работает блокировка дифференциала: замаслены или изношены накладки дисков

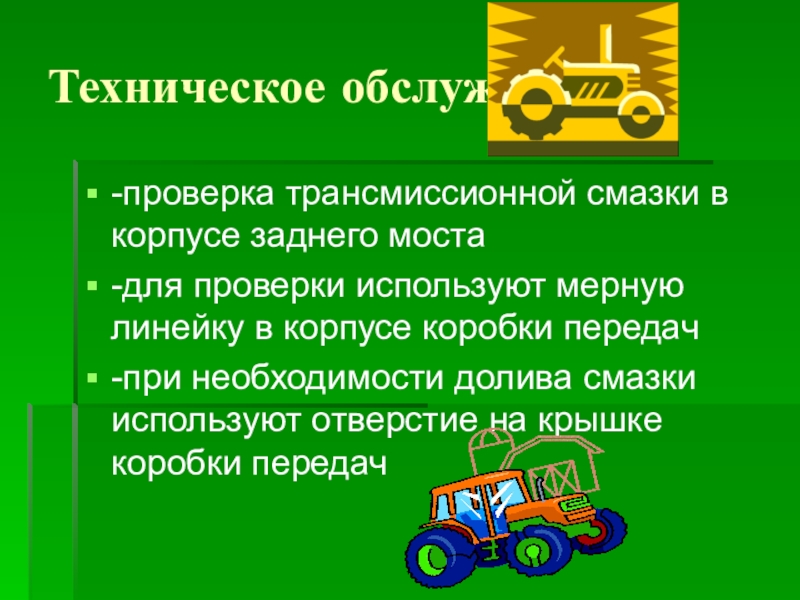

Слайд 9Техническое обслуживание
-проверка трансмиссионной смазки в корпусе заднего моста
-для проверки используют мерную
линейку в корпусе коробки передач
-при необходимости долива смазки используют отверстие на крышке коробки передач
-при необходимости долива смазки используют отверстие на крышке коробки передач
