Трехфазная системаВ 1889 году выдающийся русский электротехник М.О Доливо-Добровольский изобрел и разработал трехфазную систему переменного тока. Прогрессивность системы была настолько очевидна, что к началу ХХ века она получила всеобщее признание и стала быстро развиваться.
Слайд 2Трехфазная система

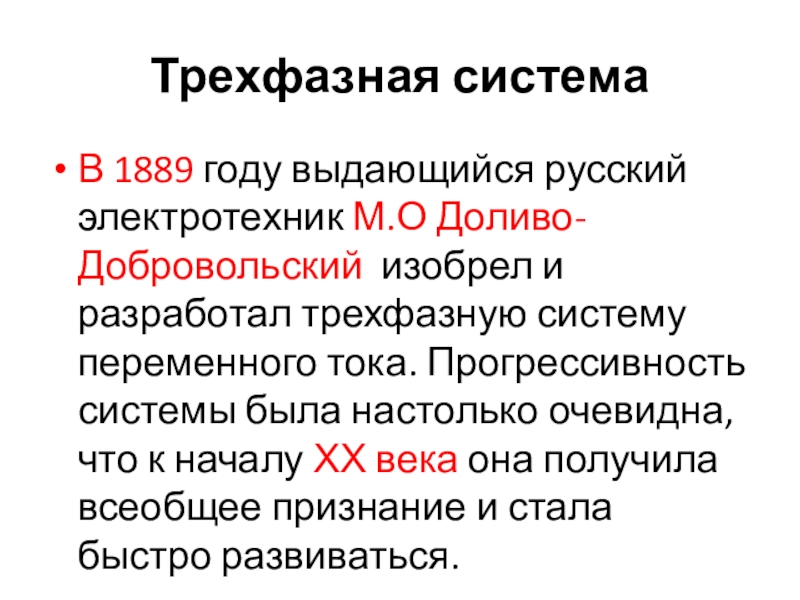

В 1889 году выдающийся русский электротехник М.О Доливо-Добровольский изобрел и
разработал трехфазную систему переменного тока. Прогрессивность системы была настолько очевидна, что к началу ХХ века она получила всеобщее признание и стала быстро развиваться.
Слайд 3Трехфазные цепи

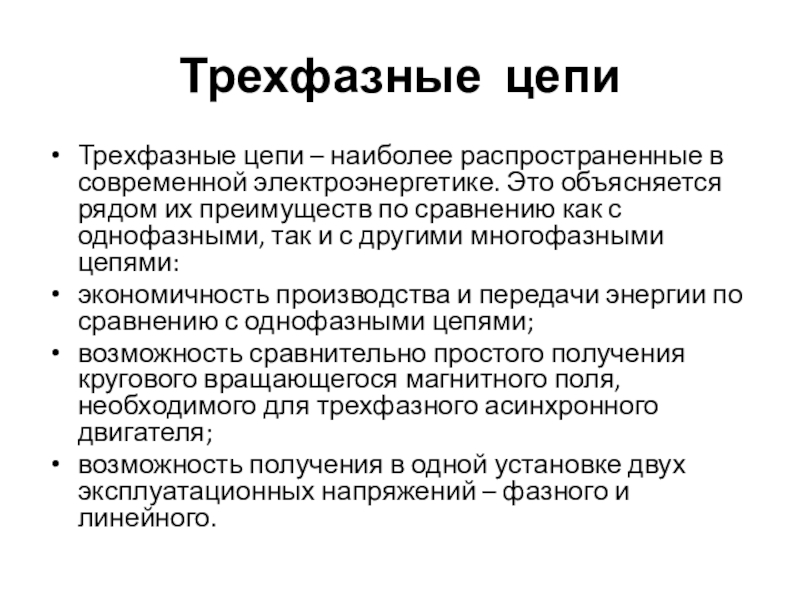

Трехфазные цепи – наиболее распространенные в современной электроэнергетике. Это объясняется
рядом их преимуществ по сравнению как с однофазными, так и с другими многофазными цепями:
экономичность производства и передачи энергии по сравнению с однофазными цепями;
возможность сравнительно простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя;
возможность получения в одной установке двух эксплуатационных напряжений – фазного и линейного.
экономичность производства и передачи энергии по сравнению с однофазными цепями;
возможность сравнительно простого получения кругового вращающегося магнитного поля, необходимого для трехфазного асинхронного двигателя;
возможность получения в одной установке двух эксплуатационных напряжений – фазного и линейного.

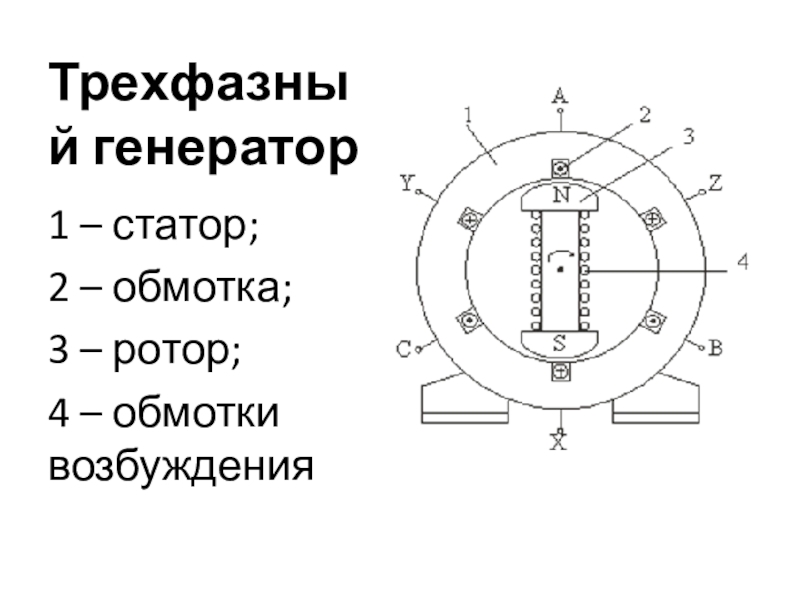

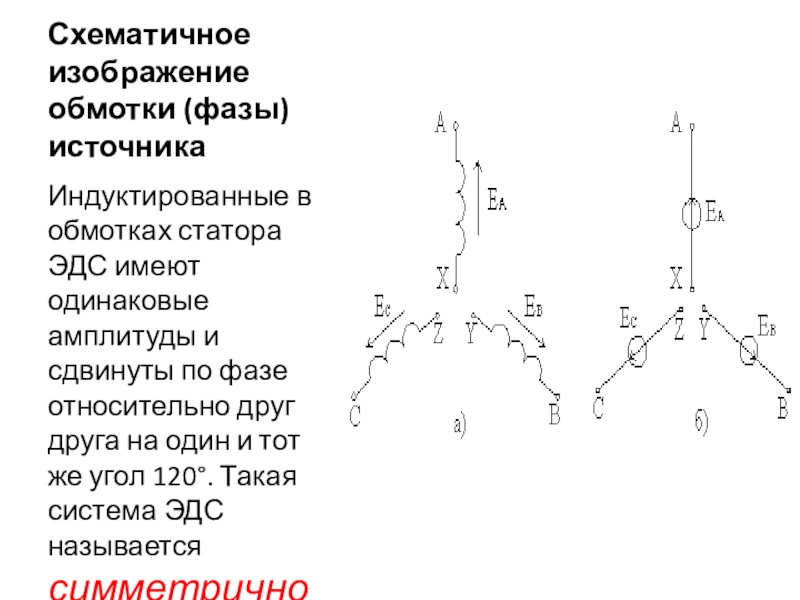

Слайд 5Схематичное изображение обмотки (фазы) источника
Индуктированные в обмотках статора ЭДС имеют одинаковые
амплитуды и сдвинуты по фазе относительно друг друга на один и тот же угол 120°. Такая система ЭДС называется симметричной.

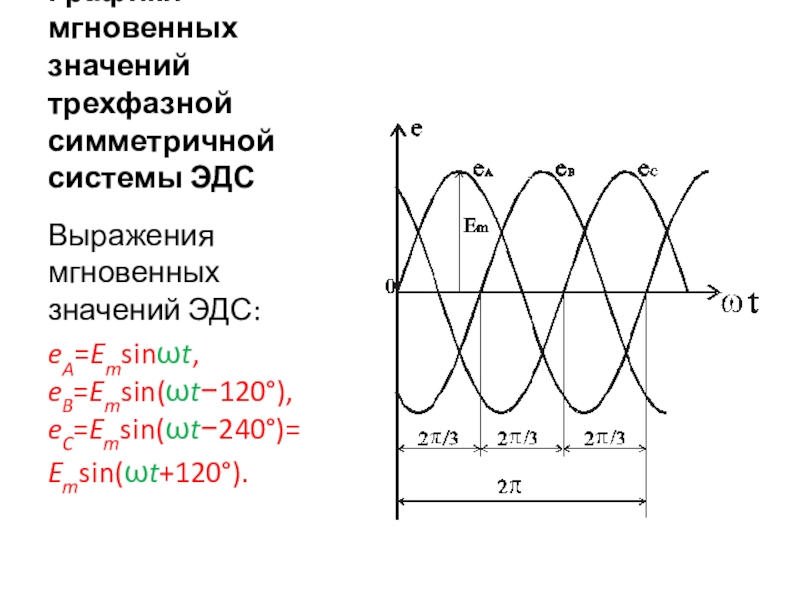

Слайд 6Графики мгновенных значений трехфазной симметричной системы ЭДС
Выражения мгновенных значений ЭДС:
eA=Emsinωt,
eB=Emsin(ωt−120°),
eC=Emsin(ωt−240°)=
Emsin(ωt+120°).

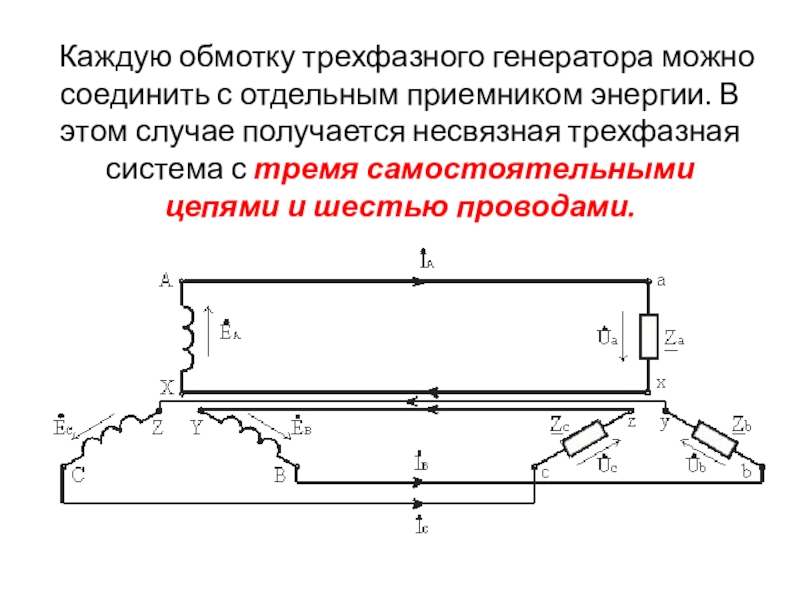

Слайд 7 Каждую обмотку трехфазного генератора можно соединить с отдельным приемником энергии.
В этом случае получается несвязная трехфазная система с тремя самостоятельными цепями и шестью проводами.
Слайд 8Трехфазные цепи

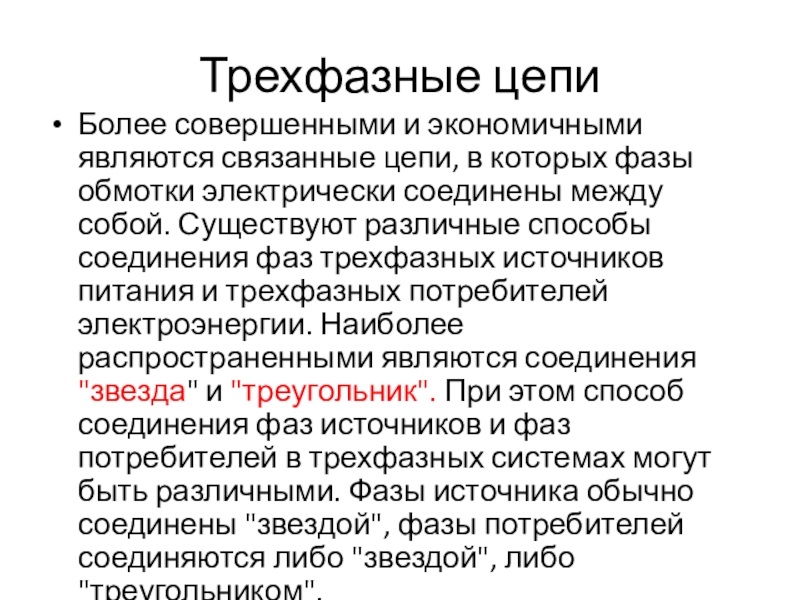

Более совершенными и экономичными являются связанные цепи, в которых фазы
обмотки электрически соединены между собой. Существуют различные способы соединения фаз трехфазных источников питания и трехфазных потребителей электроэнергии. Наиболее распространенными являются соединения "звезда" и "треугольник". При этом способ соединения фаз источников и фаз потребителей в трехфазных системах могут быть различными. Фазы источника обычно соединены "звездой", фазы потребителей соединяются либо "звездой", либо "треугольником".
