Презентация, доклад к уроку Тема : Особенности работы электроприводов в условиях сельскохозяйственного производства.

: Особенности работы электроприводов в условиях сельскохозяйственного производства. Проверка обеспечения пуска асинхронных короткозамкнутых электродвигателей


Выполнила преподаватель
ГБПОУ КК «Колледж «Ейский»
Аллагужина Инна Ивановна

асинхронных короткозамкнутых электродвигателей

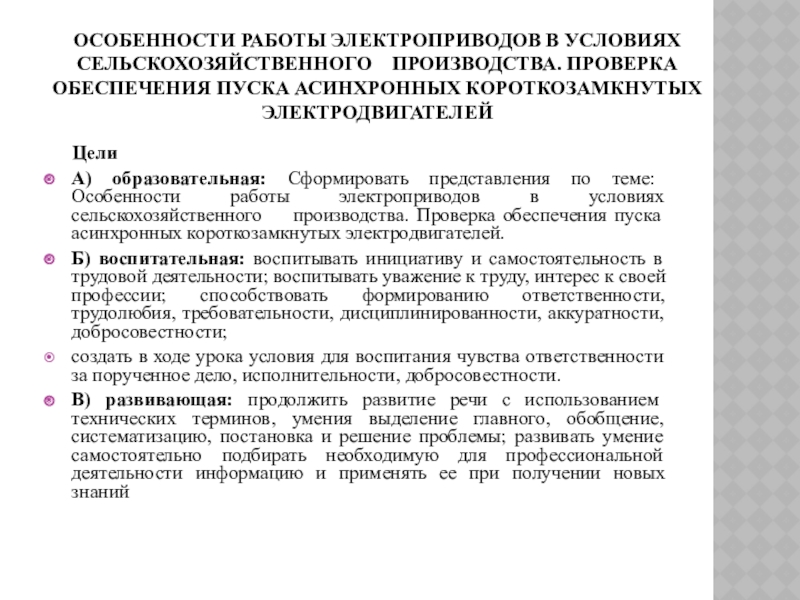

Цели
А) образовательная: Сформировать представления по теме: Особенности работы электроприводов в условиях сельскохозяйственного производства. Проверка обеспечения пуска асинхронных короткозамкнутых электродвигателей.
Б) воспитательная: воспитывать инициативу и самостоятельность в трудовой деятельности; воспитывать уважение к труду, интерес к своей профессии; способствовать формированию ответственности, трудолюбия, требовательности, дисциплинированности, аккуратности, добросовестности;
создать в ходе урока условия для воспитания чувства ответственности за порученное дело, исполнительности, добросовестности.
В) развивающая: продолжить развитие речи с использованием технических терминов, умения выделение главного, обобщение, систематизацию, постановка и решение проблемы; развивать умение самостоятельно подбирать необходимую для профессиональной деятельности информацию и применять ее при получении новых знаний

асинхронных короткозамкнутых электродвигателей

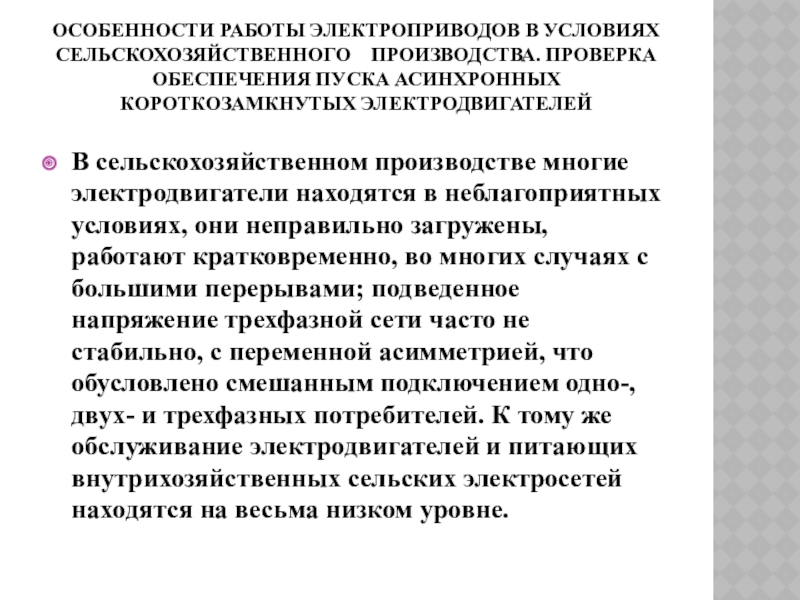

В сельскохозяйственном производстве многие электродвигатели находятся в неблагоприятных условиях, они неправильно загружены, работают кратковременно, во многих случаях с большими перерывами; подведенное напряжение трехфазной сети часто не стабильно, с переменной асимметрией, что обусловлено смешанным подключением одно-, двух- и трехфазных потребителей. К тому же обслуживание электродвигателей и питающих внутрихозяйственных сельских электросетей находятся на весьма низком уровне.

асинхронных короткозамкнутых электродвигателей

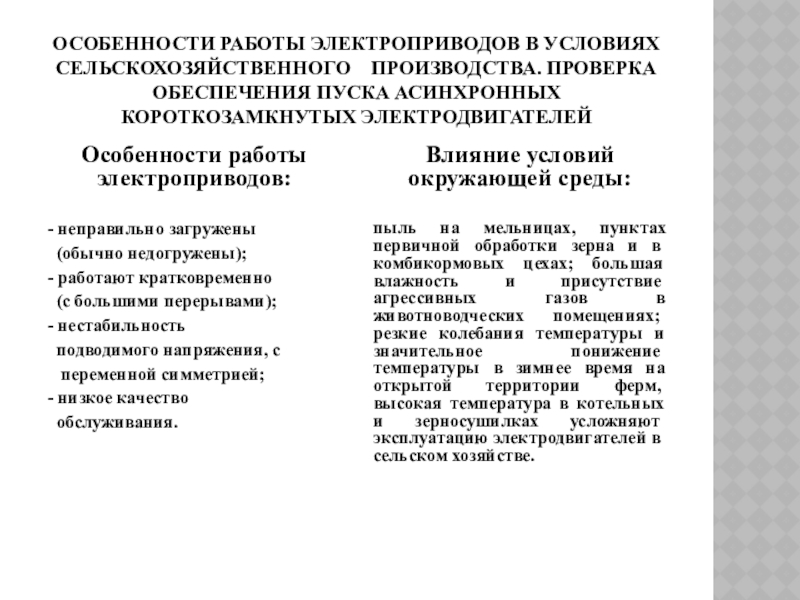

Особенности работы электроприводов:

- неправильно загружены
(обычно недогружены);
- работают кратковременно
(с большими перерывами);
- нестабильность
подводимого напряжения, с
переменной симметрией;
- низкое качество
обслуживания.

Влияние условий окружающей среды:

пыль на мельницах, пунктах первичной обработки зер­на и в комбикормовых цехах; большая влажность и при­сутствие агрессивных газов в животноводческих помеще­ниях; резкие колебания температуры и значительное по­нижение температуры в зимнее время на открытой тер­ритории ферм, высокая температура в котельных и зер­носушилках усложняют эксплуатацию электродвигате­лей в сельском хозяйстве.

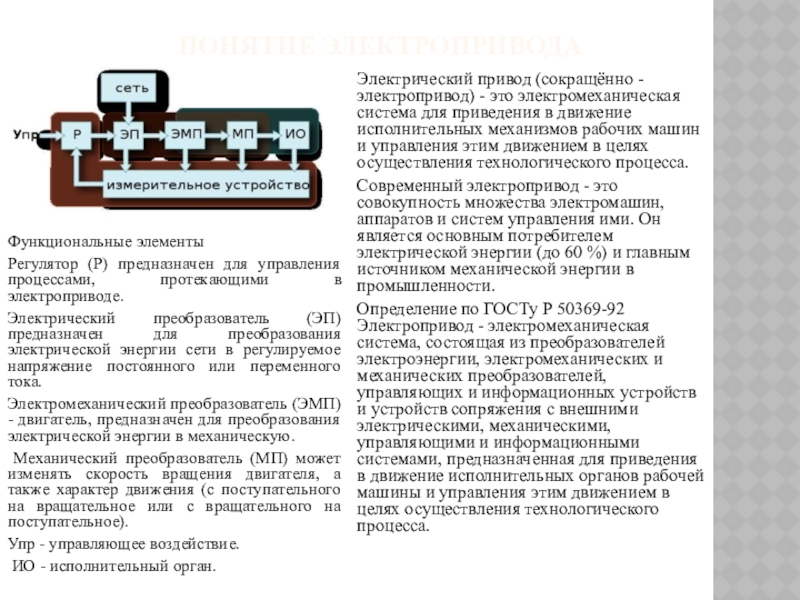

элементы
Регулятор (Р) предназначен для управления процессами, протекающими в электроприводе.
Электрический преобразователь (ЭП) предназначен для преобразования электрической энергии сети в регулируемое напряжение постоянного или переменного тока.
Электромеханический преобразователь (ЭМП) - двигатель, предназначен для преобразования электрической энергии в механическую.
Механический преобразователь (МП) может изменять скорость вращения двигателя, а также характер движения (с поступательного на вращательное или с вращательного на поступательное).
Упр - управляющее воздействие.
ИО - исполнительный орган.

Электрический привод (сокращённо - электропривод) - это электромеханическая система для приведения в движение исполнительных механизмов рабочих машин и управления этим движением в целях осуществления технологического процесса.
Современный электропривод - это совокупность множества электромашин, аппаратов и систем управления ими. Он является основным потребителем электрической энергии (до 60 %) и главным источником механической энергии в промышленности.
Определение по ГОСТу Р 50369-92 Электропривод - электромеханическая система, состоящая из преобразователей электроэнергии, электромеханических и механических преобразователей, управляющих и информационных устройств и устройств сопряжения с внешними электрическими, механическими, управляющими и информационными системами, предназначенная для приведения в движение исполнительных органов рабочей машины и управления этим движением в целях осуществления технологического процесса.

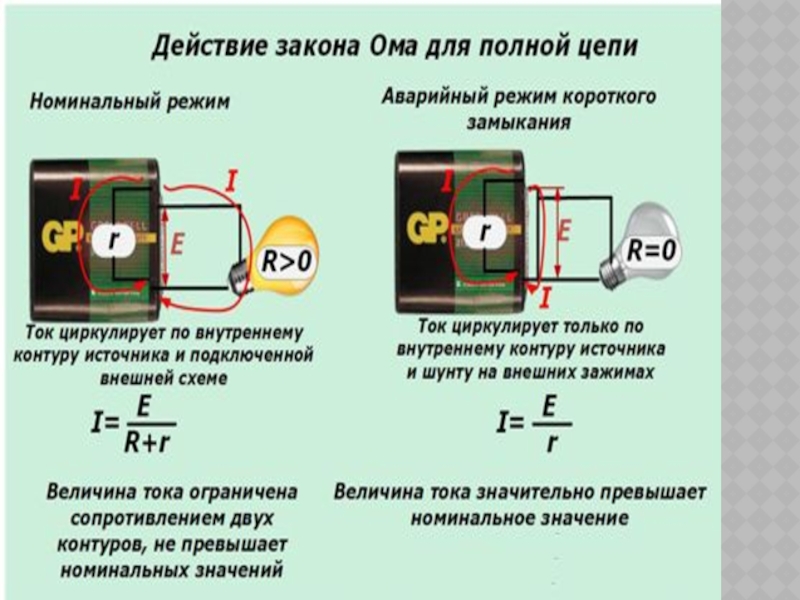

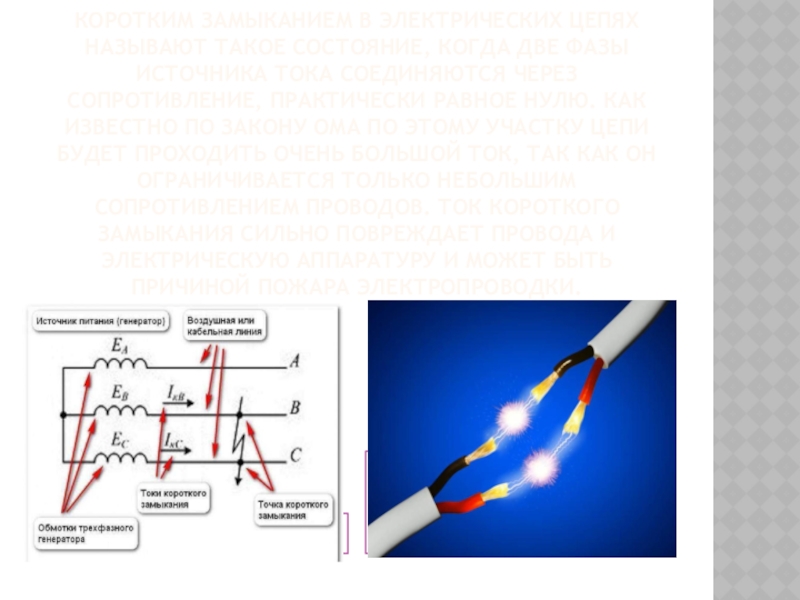

источника тока соединяются через сопротивление, практически равное нулю. Как известно по закону Ома по этому участку цепи будет проходить очень большой ток, так как он ограничивается только небольшим сопротивлением проводов. Ток короткого замыкания сильно повреждает провода и электрическую аппаратуру и может быть причиной пожара электропроводки.

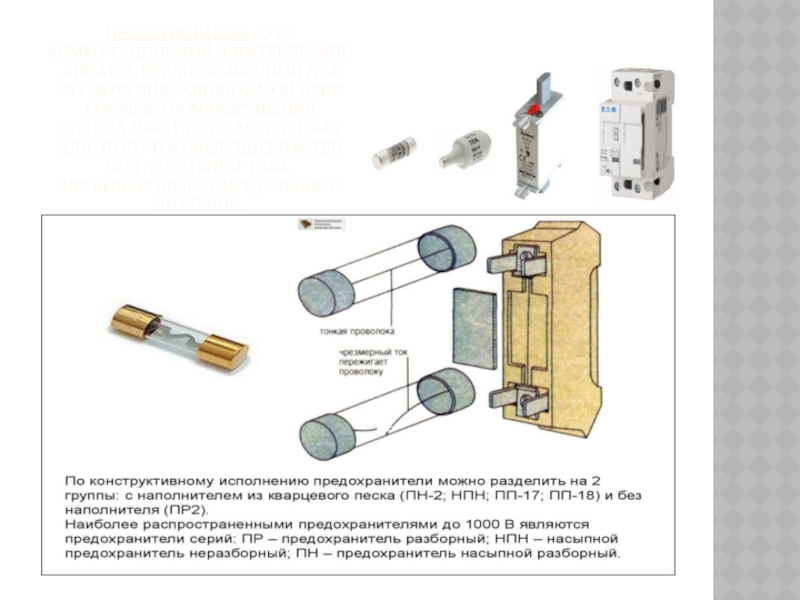

разрушения специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.

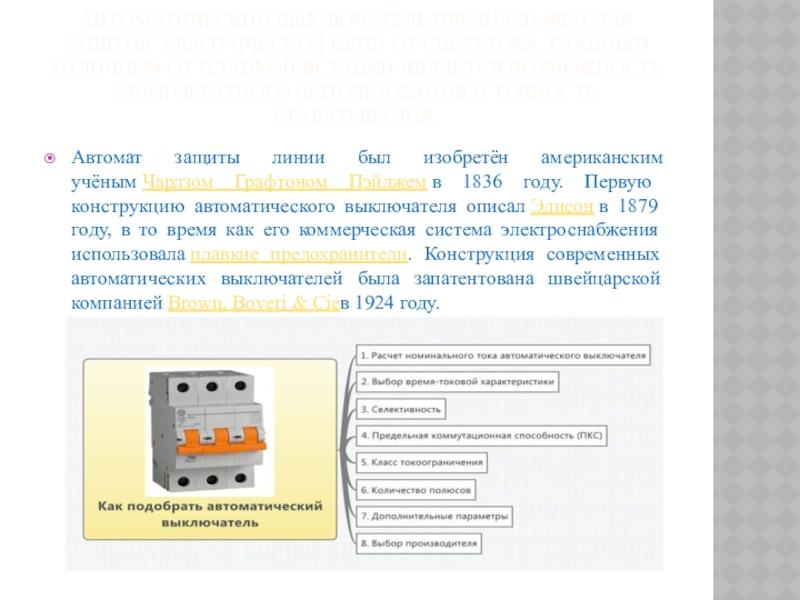

от плавкой вставки является возможность многократного использования и точность срабатывания.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cieв 1924 году.

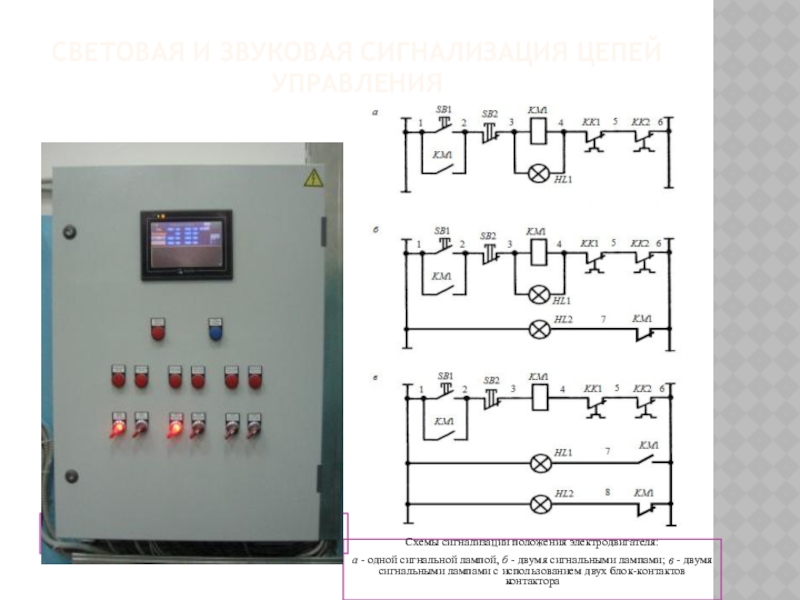

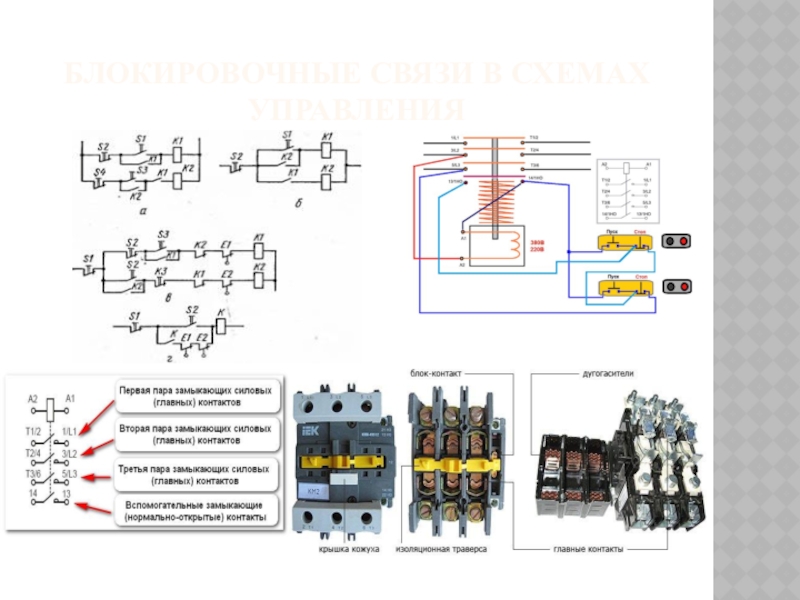

лампой, б - двумя сигнальными лампами; в - двумя сигнальными лампами с использованием двух блок-контактов контактора
