Презентация, доклад к уроку Технология металлообработки на тему Сверление и рассверливание
Содержание
- 1. Презентация к уроку Технология металлообработки на тему Сверление и рассверливание
- 2. Тема урока: Сверление и рассверливаниеОбработка цилиндрических отверстий
- 3. Движение инструмента: резание – вращательное движение
- 4. ПРОМЫШЛЕННЫЕ СВЁРЛАВертикально-сверлильный станок Profi-Z4Радиально-сверлильный станок 2SR-40Обработка цилиндрических отверстий
- 5. Основные части спирального сверла Обработка цилиндрических отверстий
- 6. Режущая часть спирального сверла Главные режущие кромки
- 7. Геометрические параметры сверла Сверло характеризуется основными углами:

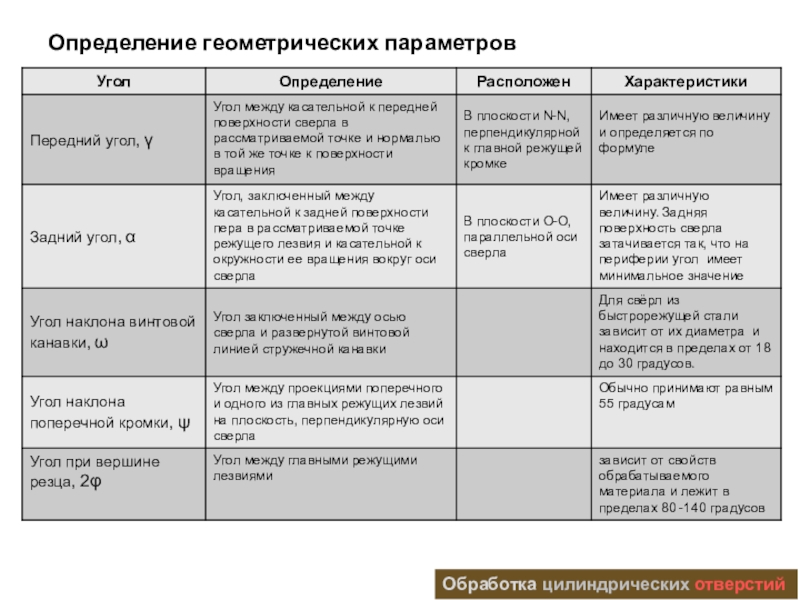

- 8. Определение геометрических параметровОбработка цилиндрических отверстий
- 9. Особенности процесса резания при сверленииНаличие очень малых
- 10. Стандартизация конструктивных элементов спиральных свёрлГОСТ регламентирует основные

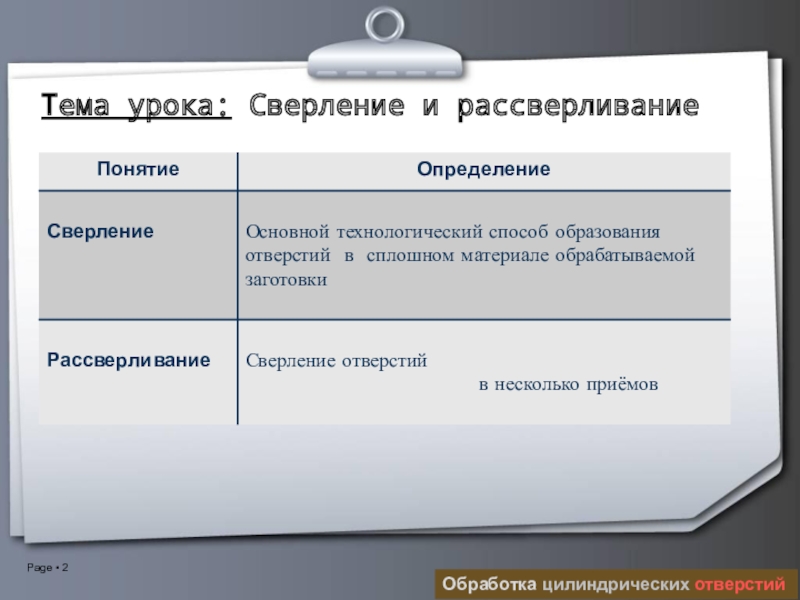

Тема урока: Сверление и рассверливаниеОбработка цилиндрических отверстий
Слайд 1Ринейская Яна Владимировна
Преподаватель спец. технологии
Высшая квалификационная категория

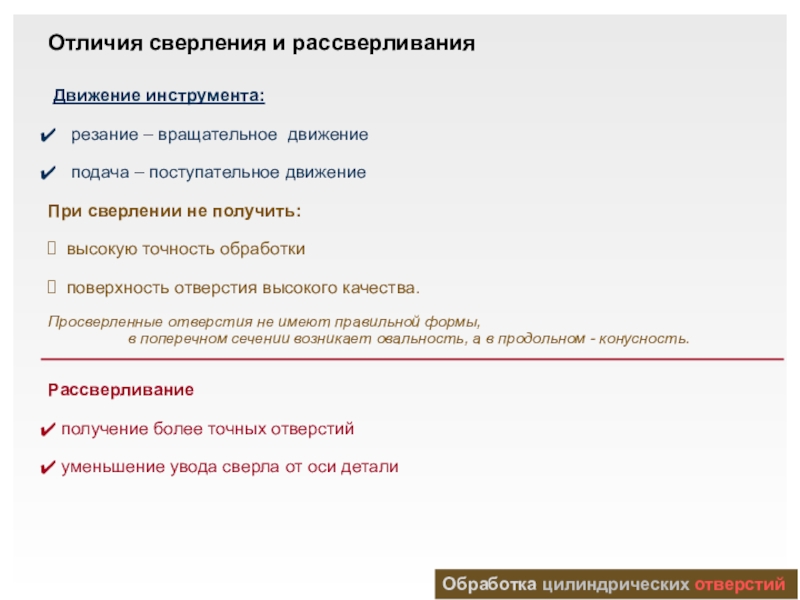

Слайд 3
Движение инструмента:
резание – вращательное движение
подача – поступательное
движение
При сверлении не получить:
высокую точность обработки
поверхность отверстия высокого качества.
Просверленные отверстия не имеют правильной формы,
в поперечном сечении возникает овальность, а в продольном - конусность.
Рассверливание
получение более точных отверстий
уменьшение увода сверла от оси детали
При сверлении не получить:
высокую точность обработки
поверхность отверстия высокого качества.
Просверленные отверстия не имеют правильной формы,
в поперечном сечении возникает овальность, а в продольном - конусность.
Рассверливание
получение более точных отверстий
уменьшение увода сверла от оси детали
Отличия сверления и рассверливания
Обработка цилиндрических отверстий

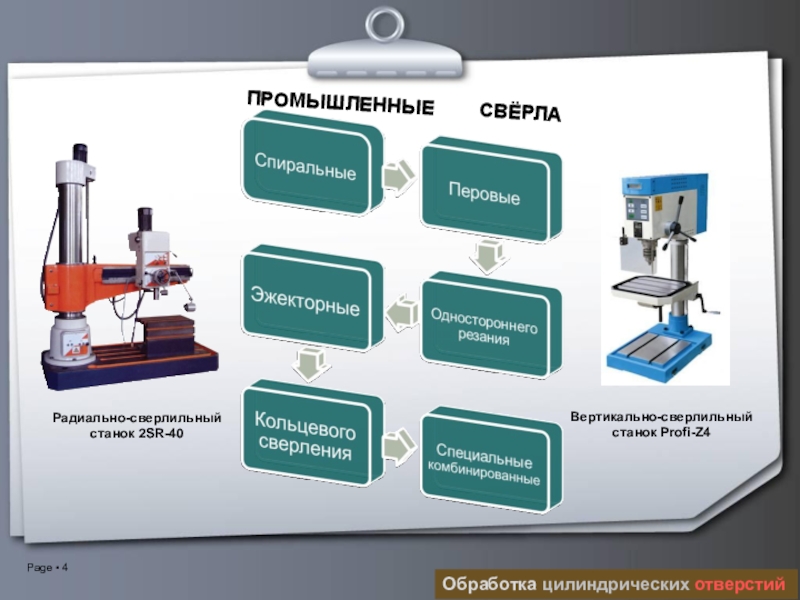

Слайд 4ПРОМЫШЛЕННЫЕ СВЁРЛА
Вертикально-сверлильный станок Profi-Z4
Радиально-сверлильный станок 2SR-40
Обработка цилиндрических отверстий
Слайд 6Режущая часть спирального сверла
Главные режущие кромки сверла прямолинейны и наклонены
к его оси под главным углом в плане. Режущая и калибрующая части сверла составляют его рабочую часть, на которой образованы две винтовые канавки, создающие два зуба, обеспечивающие процесс резания.
Обработка цилиндрических отверстий

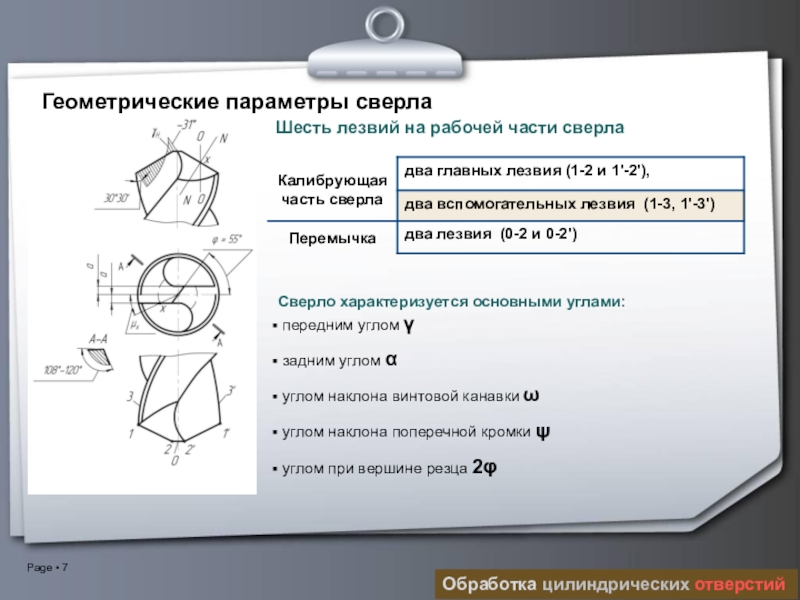

Слайд 7Геометрические параметры сверла
Сверло характеризуется основными углами:
передним углом γ
задним
углом α
углом наклона винтовой канавки ω
углом наклона поперечной кромки ψ
углом при вершине резца 2φ
углом наклона винтовой канавки ω
углом наклона поперечной кромки ψ
углом при вершине резца 2φ
Шесть лезвий на рабочей части сверла
Обработка цилиндрических отверстий

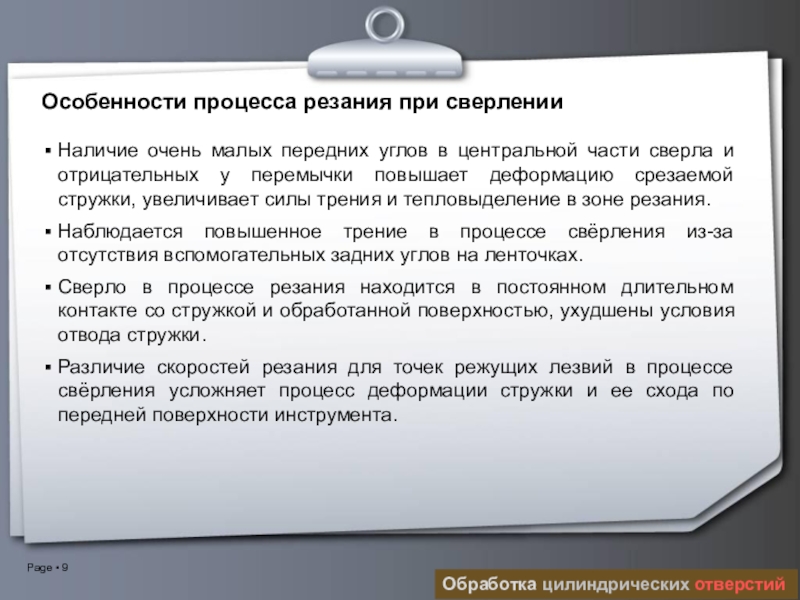

Слайд 9Особенности процесса резания при сверлении
Наличие очень малых передних углов в центральной
части сверла и отрицательных у перемычки повышает деформацию срезаемой стружки, увеличивает силы трения и тепловыделение в зоне резания.
Наблюдается повышенное трение в процессе свёрления из-за отсутствия вспомогательных задних углов на ленточках.
Сверло в процессе резания находится в постоянном длительном контакте со стружкой и обработанной поверхностью, ухудшены условия отвода стружки.
Различие скоростей резания для точек режущих лезвий в процессе свёрления усложняет процесс деформации стружки и ее схода по передней поверхности инструмента.
Наблюдается повышенное трение в процессе свёрления из-за отсутствия вспомогательных задних углов на ленточках.
Сверло в процессе резания находится в постоянном длительном контакте со стружкой и обработанной поверхностью, ухудшены условия отвода стружки.
Различие скоростей резания для точек режущих лезвий в процессе свёрления усложняет процесс деформации стружки и ее схода по передней поверхности инструмента.
Обработка цилиндрических отверстий

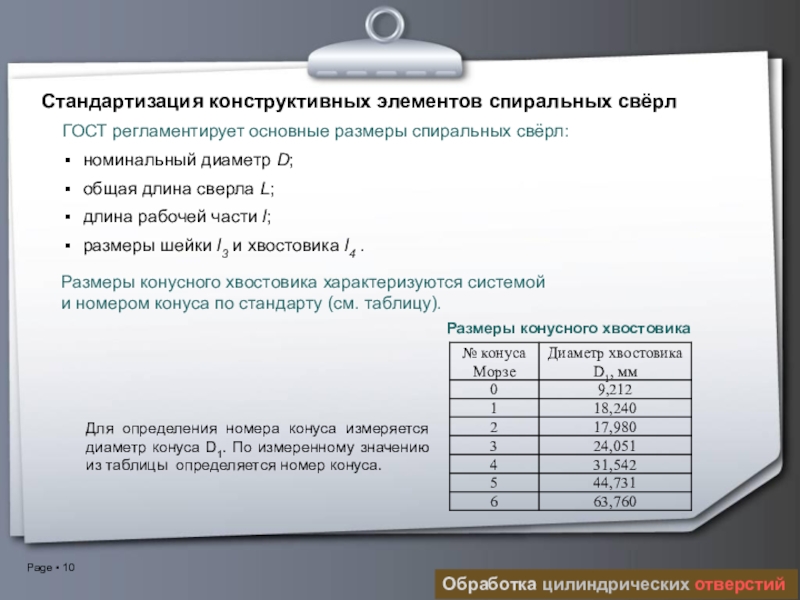

Слайд 10Стандартизация конструктивных элементов спиральных свёрл
ГОСТ регламентирует основные размеры спиральных свёрл:
номинальный диаметр D;
общая длина сверла L;
длина рабочей части l;
размеры шейки l3 и хвостовика l4 .
общая длина сверла L;
длина рабочей части l;
размеры шейки l3 и хвостовика l4 .
Размеры конусного хвостовика
Для определения номера конуса измеряется диаметр конуса D1. По измеренному значению из таблицы определяется номер конуса.
Размеры конусного хвостовика характеризуются системой
и номером конуса по стандарту (см. таблицу).
