Презентация, доклад к уроку Технология кладки стен

270802.09 МАСТЕР ОБЩЕСТРОИТЕЛЬНЫХ РАБОТ(КАМЕНЩИК)
ПМ.01 ВЫПОЛНЕНИЕ КАМЕННЫХ РАБОТ
МДК 01.01 ТЕХНОЛОГИЯ КАМЕННЫХ РАБОТ
ТЕМА 2.3ТЕХНОЛОГИЯ КЛАДКИ СТЕН ТОЛЩИНОЙ В 1,5 КИРПИЧА ПО ОДНОРЯДНОЙ СИСТЕМЕ ПЕРЕВЯЗКИ ШВОВ

Деберцева Валентина Ивановна
Ильина Надежда Михайловна

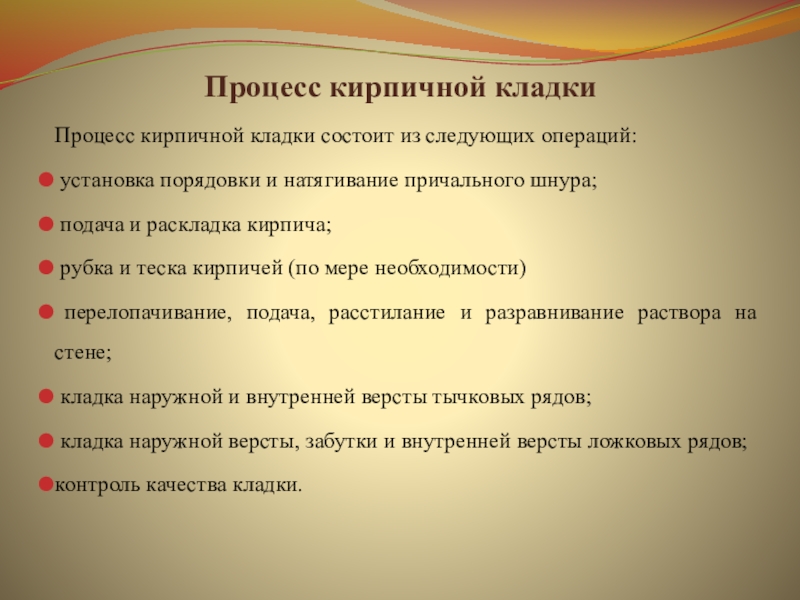

и натягивание причального шнура;
подача и раскладка кирпича;
рубка и теска кирпичей (по мере необходимости)
перелопачивание, подача, расстилание и разравнивание раствора на стене;
кладка наружной и внутренней версты тычковых рядов;
кладка наружной версты, забутки и внутренней версты ложковых рядов;
контроль качества кладки.

по периметру дома, на углах, в местах пересечений и примыканий стен, а также на прямых участках стен на расстоянии 10-12 м одна от другой.  Порядовка нужна для прикрепления к ней причального шнур, обеспечивающего вертикальность и горизонтальность ряда.

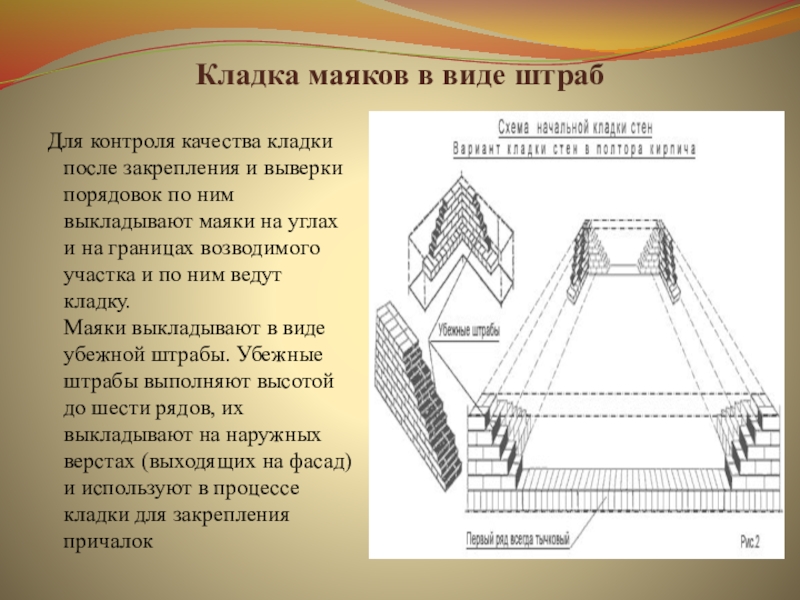

выверки порядовок по ним выкладывают маяки на углах и на границах возводимого участка и по ним ведут кладку.  Маяки выкладывают в виде убежной штрабы. Убежные штрабы выполняют высотой до шести рядов, их выкладывают на наружных верстах (выходящих на фасад) и используют в процессе кладки для закрепления причалок

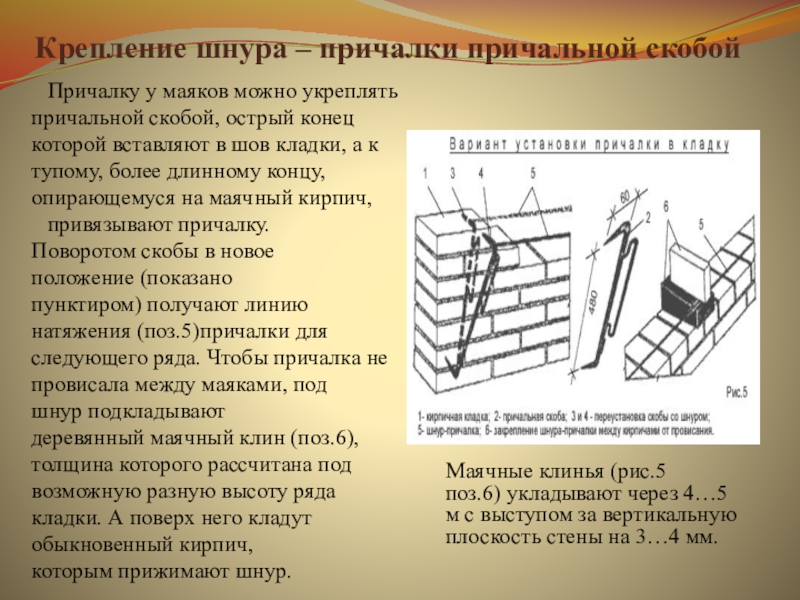

скобой, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич,
привязывают причалку. Поворотом скобы в новое положение (показано пунктиром) получают линию натяжения (поз.5)причалки для следующего ряда. Чтобы причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин (поз.6), толщина которого рассчитана под возможную разную высоту ряда кладки. А поверх него кладут обыкновенный кирпич, которым прижимают шнур.

Маячные клинья (рис.5 поз.6) укладывают через 4…5 м с выступом за вертикальную плоскость стены на 3…4 мм.

швах кладки.  После того  как установлены порядовки, выложены маяки и натянуты причалки, выбран процесс кладки, на каждом рабочем месте, можно приступать к выполнению следующей операции.

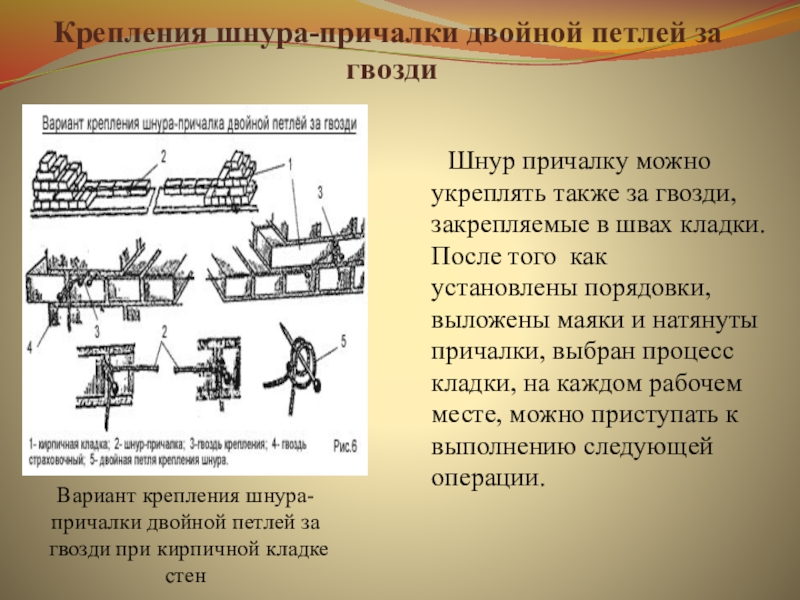

Вариант крепления шнура-причалки двойной петлей за
 гвозди при кирпичной кладке стен

рукоятке молотка;
в - проверка длины частей кирпича; г - проставление линии рубки; д - насечка;
е - рубка; ж - неверный способ рубки; з - рубка кельмой; и - рубка на ложку;
к - теска.

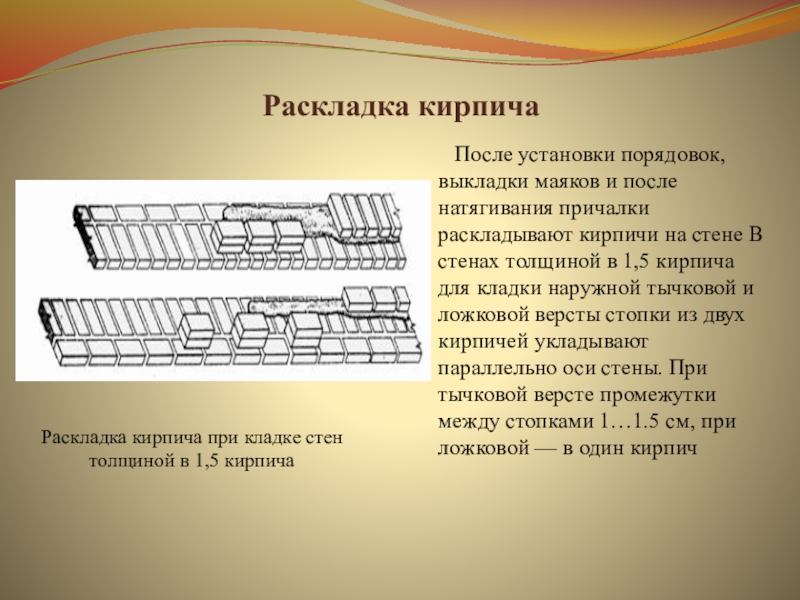

кирпичи на стене В стенах толщиной в 1,5 кирпича для кладки наружной тычковой и ложковой версты стопки из двух кирпичей укладывают параллельно оси стены. При тычковой версте промежутки между стопками 1…1.5 см, при ложковой — в один кирпич

Раскладка кирпича при кладке стен толщиной в 1,5 кирпича

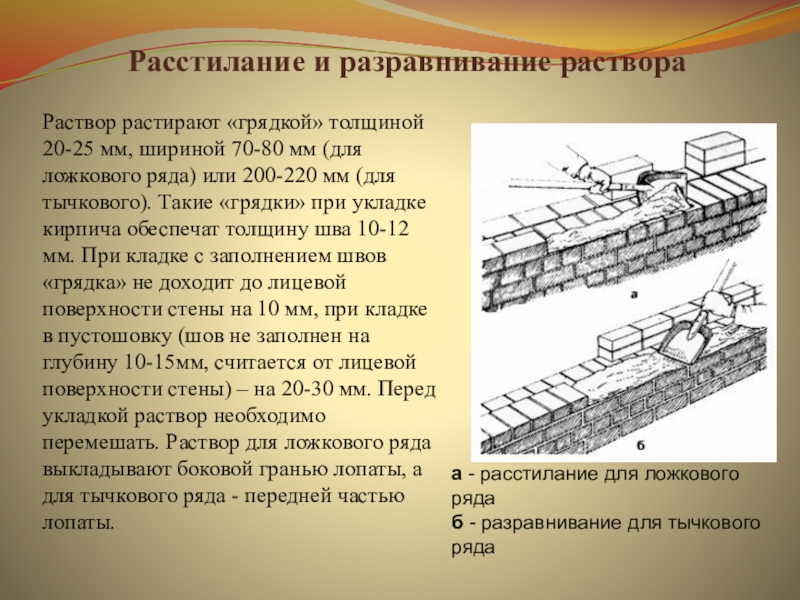

мм (для ложкового ряда) или 200-220 мм (для тычкового). Такие «грядки» при укладке кирпича обеспечат толщину шва 10-12 мм. При кладке с заполнением швов «грядка» не доходит до лицевой поверхности стены на 10 мм, при кладке в пустошовку (шов не заполнен на глубину 10-15мм, считается от лицевой поверхности стены) – на 20-30 мм. Перед укладкой раствор необходимо перемешать. Раствор для ложкового ряда выкладывают боковой гранью лопаты, а для тычкового ряда - передней частью лопаты.

а - расстилание для ложкового ряда  б - разравнивание для тычкового ряда

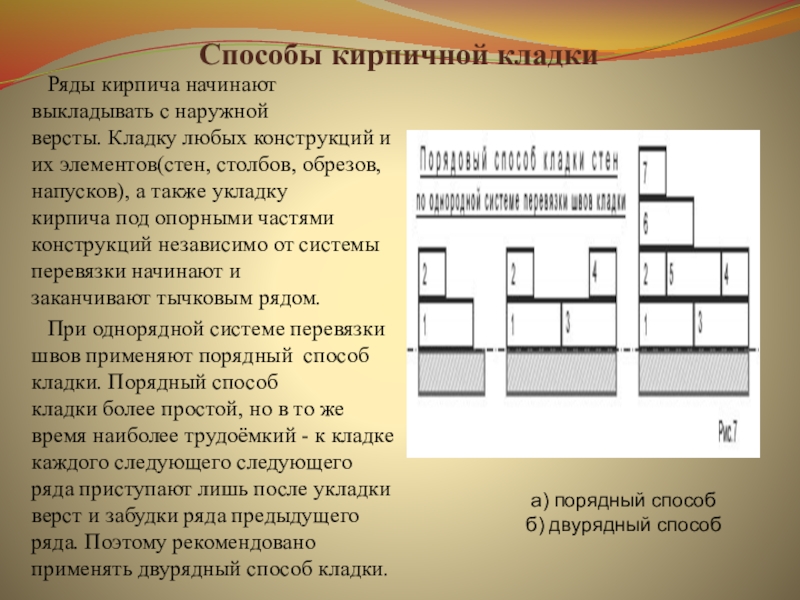

элементов(стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций независимо от системы перевязки начинают и заканчивают тычковым рядом.
При однорядной системе перевязки швов применяют порядный  способ кладки. Порядный способ кладки более простой, но в то же время наиболее трудоёмкий - к кладке каждого следующего следующего ряда приступают лишь после укладки верст и забудки ряда предыдущего ряда. Поэтому рекомендовано применять двурядный способ кладки.

а) порядный способ
б) двурядный способ

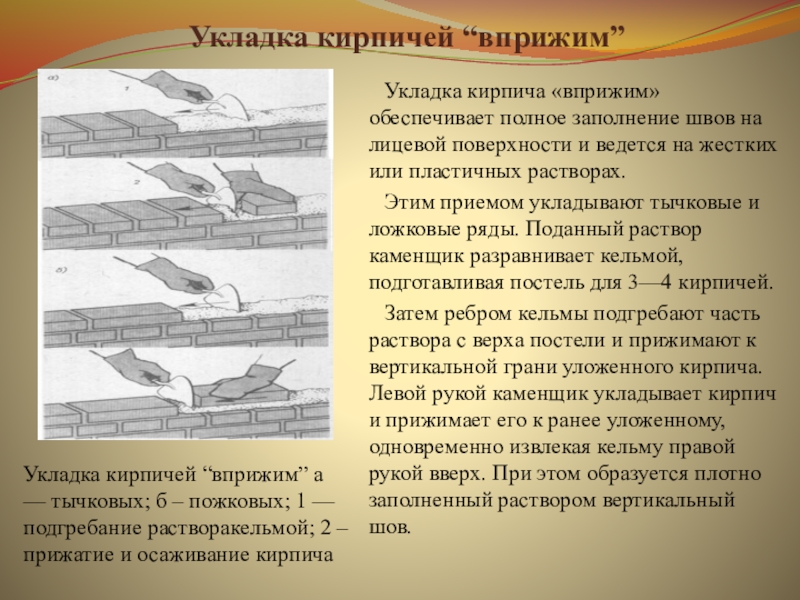

поверхности и ведется на жестких или пластичных растворах.
Этим приемом укладывают тычковые и ложковые ряды. Поданный раствор каменщик разравнивает кельмой, подготавливая постель для 3—4 кирпичей.
Затем ребром кельмы подгребают часть раствора с верха постели и прижимают к вертикальной грани уложенного кирпича. Левой рукой каменщик укладывает кирпич и прижимает его к ранее уложенному, одновременно извлекая кельму правой рукой вверх. При этом образуется плотно заполненный раствором вертикальный шов.

Укладка кирпичей “вприжим” а — тычковых; б – пожковых; 1 — подгребание растворакельмой; 2 – прижатие и осаживание кирпича

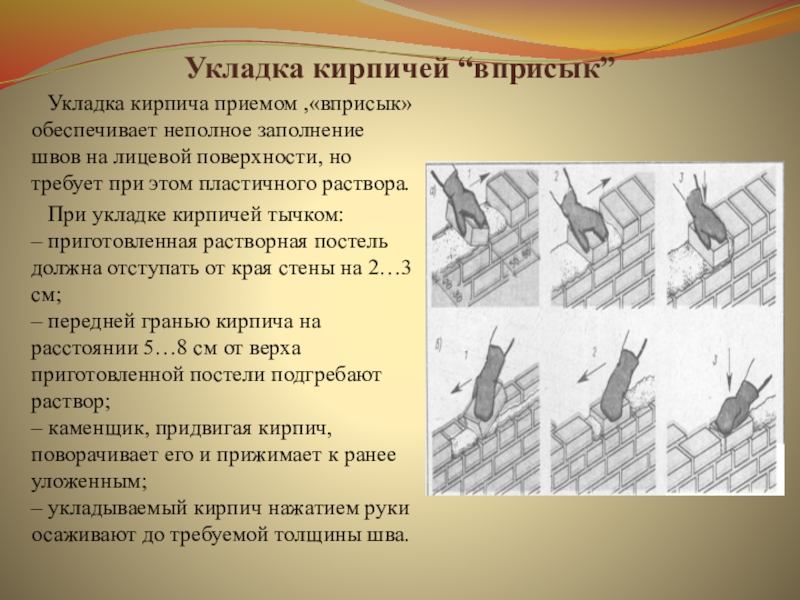

на лицевой поверхности, но требует при этом пластичного раствора.
При укладке кирпичей тычком:  – приготовленная растворная постель должна отступать от края стены на 2…3 см;  – передней гранью кирпича на расстоянии 5…8 см от верха приготовленной постели подгребают раствор; – каменщик, придвигая кирпич, поворачивает его и прижимает к ранее уложенным; – укладываемый кирпич нажатием руки осаживают до требуемой толщины шва.

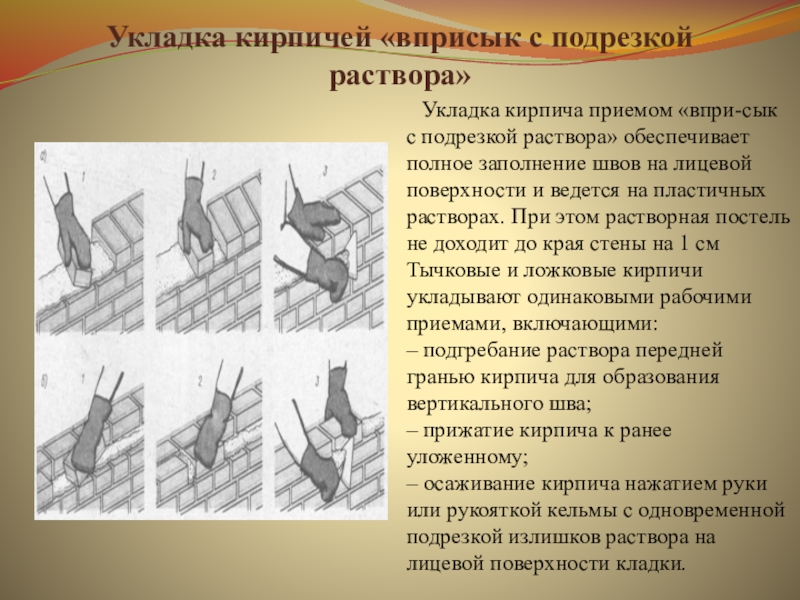

подрезкой раствора» обеспечивает полное заполнение швов на лицевой поверхности и ведется на пластичных растворах. При этом растворная постель не доходит до края стены на 1 см Тычковые и ложковые кирпичи укладывают одинаковыми рабочими приемами, включающими: – подгребание раствора передней гранью кирпича для образования вертикального шва; – прижатие кирпича к ранее уложенному; – осаживание кирпича нажатием руки или рукояткой кельмы с одновременной подрезкой излишков раствора на лицевой поверхности кладки.

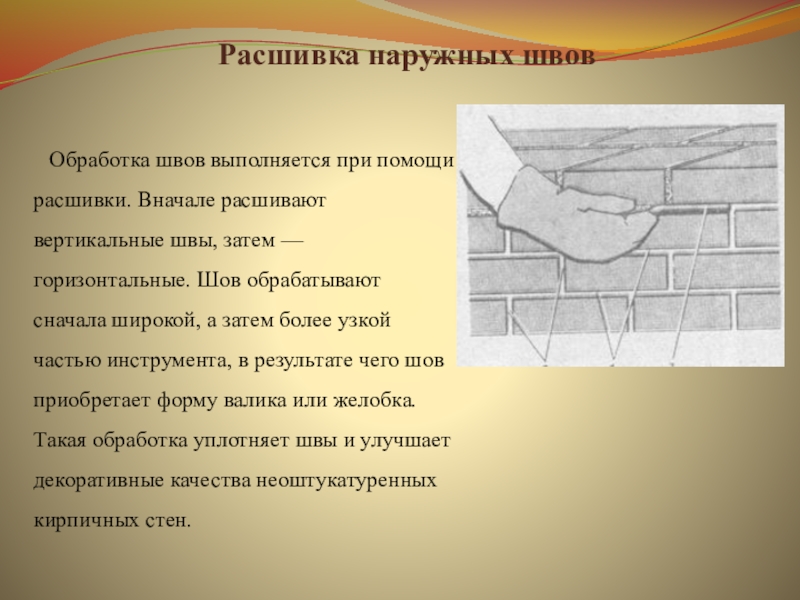

вертикальные швы, затем — горизонтальные. Шов обрабатывают сначала широкой, а затем более узкой частью инструмента, в результате чего шов приобретает форму валика или желобка. Такая обработка уплотняет швы и улучшает декоративные качества неоштукатуренных кирпичных стен.

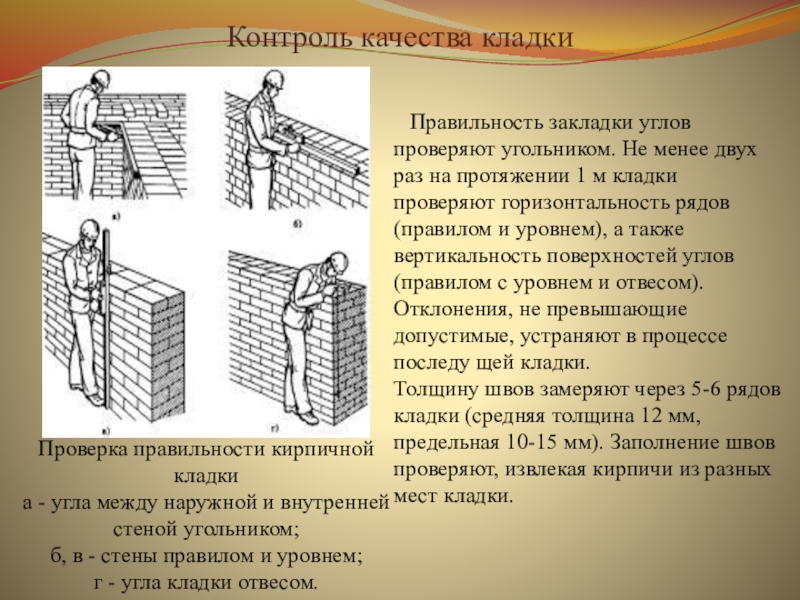

качественные характеристики: прямолинейность верст, горизонтальность и толщину рядов, вертикальность кладки, правильность углов и перевязки швов, толщину и качество заполнения швов. При этом используют порядовки, причалки, правило, уровень, угольник, отвес и другие приспособления.

раз на протяжении 1 м кладки проверяют горизонтальность рядов (правилом и уровнем), а также вертикальность поверхностей углов (правилом с уровнем и отвесом). Отклонения, не превышающие допустимые, устраняют в процессе последу щей кладки.  Толщину швов замеряют через 5-6 рядов кладки (средняя толщина 12 мм, предельная 10-15 мм). Заполнение швов проверяют, извлекая кирпичи из разных мест кладки.

Проверка правильности кирпичной кладки  а - угла между наружной и внутренней стеной угольником;  б, в - стены правилом и уровнем;  г - угла кладки отвесом.
